Установка для испытания образцов горных пород на ударную прочность

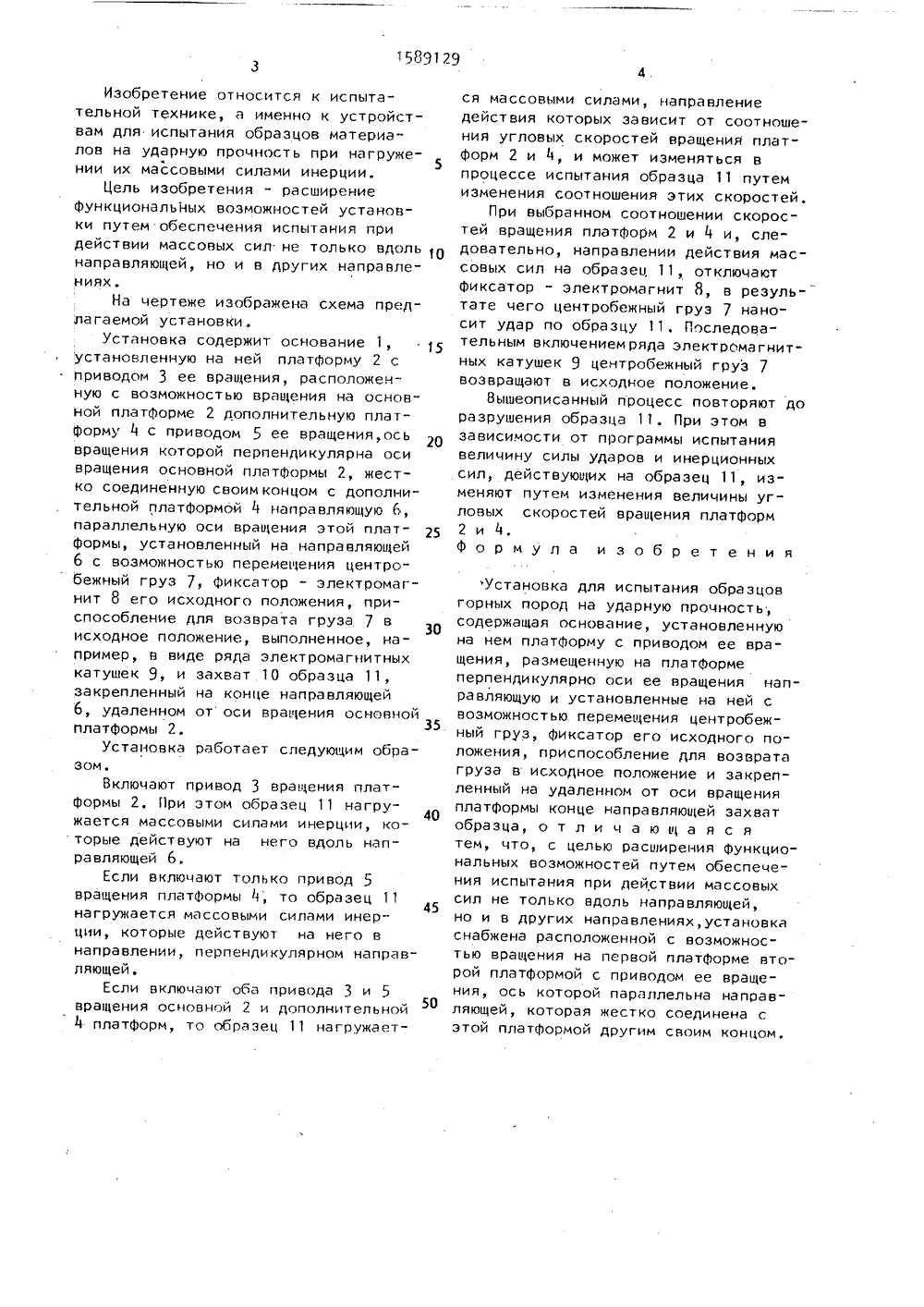

,ЯО 158С 01 Ы 3/ 2 ОПИСАНИЕ ИЗОБРЕТЕН А ТР:И 0 М,ДЕТЕЛЬСТвай ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно-исследовательский институт горной геомеханики имаркшейдерского дела(56) Авторское свидетельство СССРН 1422091, кл. С 01 И 3/1 О, 1987.(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВГОРНЫХ ПОРОД НА УДАРНУО ПРОЧНОСТЬ(57) Изобретение относится к испытательной технике и позволяет испытывать образцы материалов на ударнуюпрочность при нагружении их массовыми силами инерции. Цель изобретениярасширение Функциональных возможностей путем обеспечения испытания придействии массовых сил не только вдольнаправляющей, но и в других направлениях. Изменение направления деиствия массовых сил инерции на образец11 достигают изменением скоростейвращения связанных между собой платФорм 2, 4, оси вращения которых взаимно перпендикулярны, Удары по образцу 11 наносят инерционным грузом 7,перемещающимся по направляющей 6,которая одним своим концом жесткосоединена с платформой 4 так, чтоона параллельна оси вращения этойплатформы. Периодическое возвращениеинерционного груза 7 после ударов висходное положение осуществляют последовательным включением электромагнитных катушек, Направление действияна образец 11 массовых сил инерцииизменяют путем изменения соотношениямежду угловыми скоростями вращенияплатформ 2 и 4 и величины этих силизменяют путем изменения величиныэтих скоростей, 1 ил.Изобретение относится к испытательной технике, а именно к устройствам для испытания образцов материалов на ударную прочность при нагружении их массовыми силами инерции.Цель изобретения - расширение Функциональных возможностей установки путем обеспечения испытания при действии массовых сил не только вдоль 1 О направляющей, но и в других направлениях.На чертеже изображена схема предлагаемой установки.Установка содержит основание 1, установленную на ней платформу 2 с приводом 3 ее вращения, расположенную с возможностью вращения на основной платформе 2 дополнительную платФорму 4 с приводом 5 ее вращения.ось вращения которой перпендикулярна оси вращения основной платформы 2, жестко соединенную своим концом с дополнительной платформой 4 направляющую 6, параллельную оси вращения этой платформы, установленный на направляющей 6 с возможностью перемещения центробежный груз 7, Фиксатор - электромагнит 8 его исходного положения, приспособление для возврата груза 7 в исходное положение, выполненное, например, в виде ряда электромагнитных катушек 9, и захват 10 образца 11, закрепленный на конце направляющей 6, удаленном от оси врщ 1 ения основной платФормы 2.Установка работает следуюцим образом.Включают привод 3 вращения платформы 2. При этом образец 11 нагружается массовыми сипами инерции, которые действуют на него вдоль направляющей 6Бсли включают только привод 5 вращения платформы 4, то образец 11 нагружается массовыми силами инерции, которые действуют на него в направлении, перпендикулярном направляющей.Гсли включают оба привода 3 и 5 вращения основной 2 и дополнительной 4 платформ, то образец 11 нагружается массовыми силами, направление действия которых зависит от соотношения угловых скоростей вращения платформ 2 и 4, и может изменяться в процессе испытания образца 11 путем изменения соотношения этих скоростей,При выбранном соотношении скоростей вращения платформ 2 и 4 и, следовательно, направлении действия массовых сил на образец 11, отключают фиксатор - электромагнит 8, в результате чего центробежный груз 7 наносит удар по образцу 11, Последовательным включением ряда электромагнитных катушек 9 центробежный груз 7 возвращают в исходное положение.Вышеописанный процесс повторяют до разрушения образца 11, При этом в зависимости от программы испытания величину силы ударов и инерционных сил, действующих на образец 11, изменяют путем изменения величины угловых скоростей вращения платформ 2 и 4.Формула изобретения Установка для испытания образцов горных пород на ударную прочность, содержащая основание, установленную на нем платформу с приводом ее вращения, размещенную на платформе перпендикулярно оси ее вращения направляющую и установленные на ней с возможностью перемещения центробежный груз, Фиксатор его исходного положения, приспособление для возврата груза в исходное положение и закрепленный на удаленном от оси вращения платформы конце направляющей захват образца, о т л и ч а ю щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения испытания при действии массовых сил не только вдоль направляющей, но и в других направлениях, установка снабжена расположенной с возможностью вращения на первой платформе второй платформой с приводом ее вращения, ось которой параллельна направляющей, которая жестко соединена с этой платформой другим своим концом,
