Стенд для динамических испытаний образцов материалов на прочность

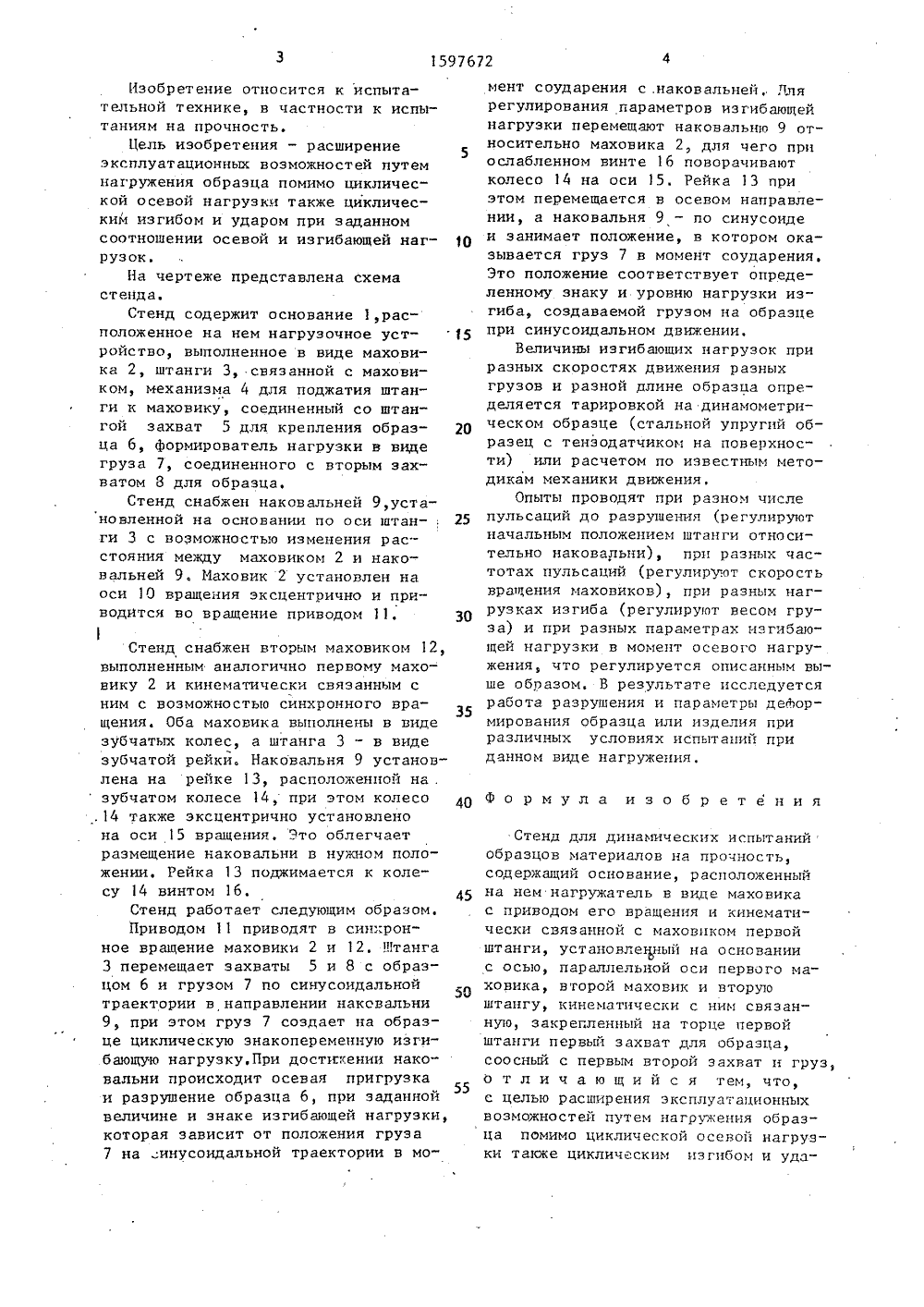

Изобретение относится к испытательной технике, в частности к испытаниям на прочность.Цель изобретения - расширение5 эксплуатационных возможностей путем нагружения образца помимо циклической осевой нагрузки также циклическим изгибом и ударом при заданном соотношении осевой и изгибающей наг рузок.На чертеже представлена схема стенда.Стенд содержит основание 1,расположенное на нем нагрузочное уст-5 ройство, выполненное в виде маховика 2, штанги 3, связанной с маховиком, механизма 4 для поджатия штанги к маховику, соединенный со штангой захват 5 для крепления образ ца 6, формирователь нагрузки в виде груза 7, соединенного с вторым захватом 8 для образца.Стенд снабжен наковальней 9,установленной на основании по оси штан-, 25 ги 3 с воэможностью изменения расстояния между маховиком 2 и наковальней 9. Маховик 2 установлен на оси 1 О вращения эксцентрично и приводится во вращение приводом 11. 30 50 1Стенд снабжен вторым маховиком 12,выполненным аналогично первому махо -вику 2 и кинематически связанным с35щения. Оба маховика выполнены в видезубчатых колес, а штанга 3 - в видезубчатой рейки. Наковальня 9 установлена на рейке 13, расположенной на .зубчатом колесе 14, при этом колесо.14 также эксцентрично установленона оси 15 вращения, Это облегчаетразмещение наковальни в нужном положении. Рейка 13 поджимается к колесу 14 винтом 16,45Стенд работает следующим образом.Приводом 11 приводят в син:;ронное вращение маховики 2 и 12. Штанга3 перемещает захваты 5 и 8 с образцом 6 и грузом 7 по синусоидальнойтраектории в направлении наковальни9, при этом груз 7 создает на образце циклическую энакопеременную изгибающую нагрузку.При достижении наковальни происходит осевая пригрузкаи разрушение образца б, при заданнойвеличине и знаке изгибающей нагрузки,которая зависит от положения груза7 на инусоидальной траектории в момент соударения с .наковальней, Ллярегулирования параметров изгибающейнагрузки перемещают наковальню 9 относительно маховика 2, для чего приослабленном винте 16 поворачиваютколесо 14 на оси 15. Рейка 13 приэтом перемещается в осевом направлении, а наковальня 9 - по синусоидеи занимает положение, в котором оказывается груз 7 в момент соударения.Это положение соответствует определенному знаку и уровню нагрузки изгиба, создаваемой грузом на образцепри синусоидальном движении,Величины изгибающих нагрузок приразных скоростях движения разныхгрузов и разной длине образца определяется тарировкой на динамометрическом образце (стальной упругий образец с тенэодатчиком на поверхности) или расчетом по известным методикам механики движения,Опыты проводят при разном числепульсаций до разрушения (регулируютначальным положением штанги относительно наковальни), при разных частотах пульсаций (регулируют скоростьвращения маховиков), при разных наг -рузках изгиба (регулируют весом груза) и при разных параметрах изгибающей нагрузки в момент осевого нагружения, что регулируется описанным выше образом. В результате исследуетсяработа разрушения и параметры дебормирования образца или изделия приразличных условиях испытаний приданном виде нагружения.Формула изобретенияСтенд для динамических испытаний образцов материалов на прочность, содержащий основание, расположенный на нем нагружатель в виде маховика с приводом его вращения и кинематически связанной с маховиком первой штанги, установленный на основании с осью, параллельной оси первого маховика, второй маховик и вторую штангу, кинематически с ним связанную, закрегленный на торце первой штанги первый захват для образца, соосный с первым второй захват и груз, отличающийся тем, что, с целью расширения эксплуатационных возможностей путем нагружения образца помимо циклической осевой нагрузки также циклическим изгибом и уда1597672 Составитель В.ЛазареваТехред М.Ходанич Корректор Т, Малец Редактор А,Шандор Заказ 3046 Тираж 498 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раупская аб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул . Гагарина, 101 ром при заданном соотношении осевойи изгибающей нагрузок, он снабжентретьим маховиком, кинематическисвязанным с первым, наковальней, установленной в торце второй штанги,обраценном в сторону первого захвата,и Фиксатором второй штанги, маховики устанбвлены с одинаковым эксцентриситетом относительно оси вращеник,а груз закреплен на втором захвате.
