Установка для ударных испытаний образцов материалов

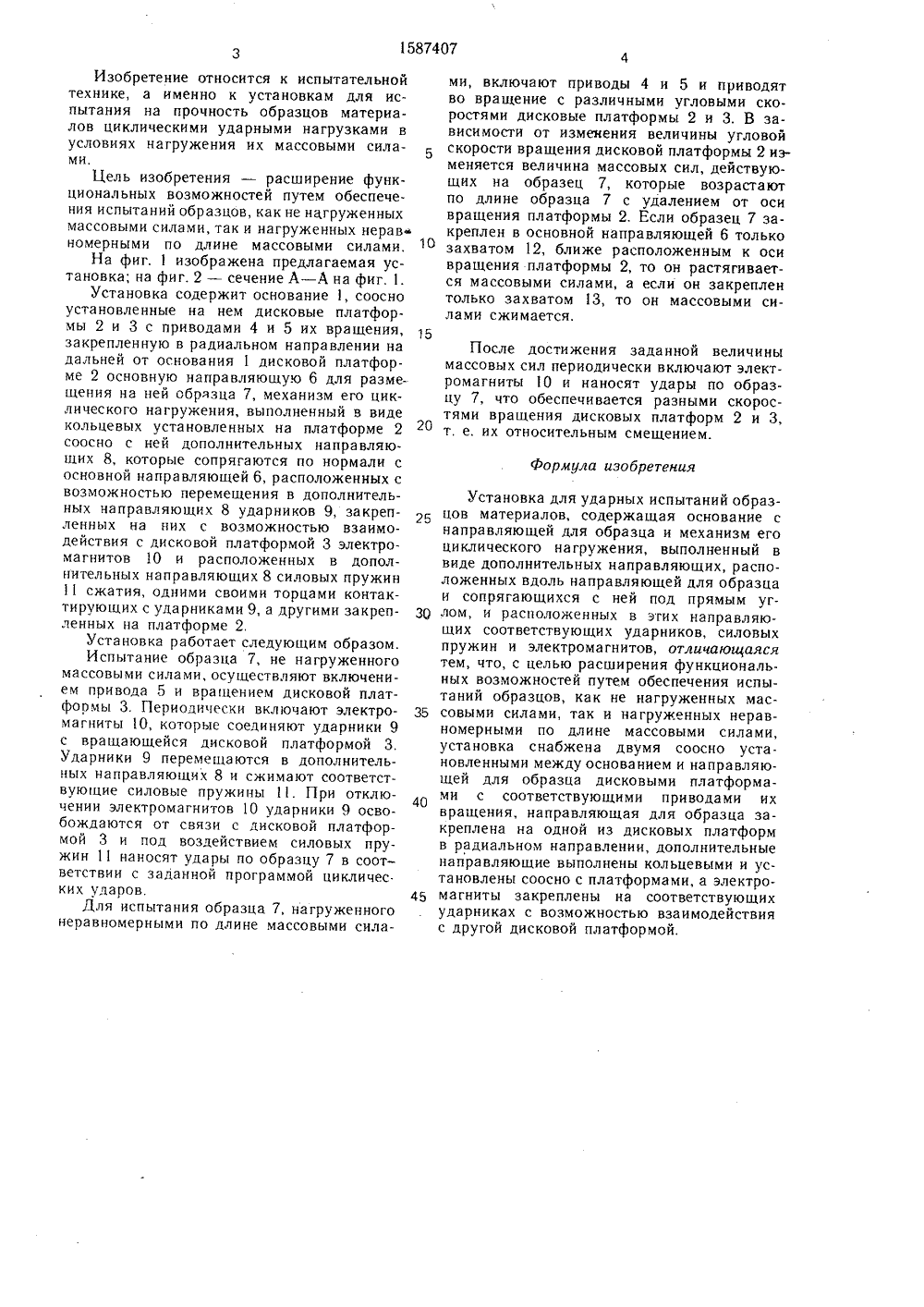

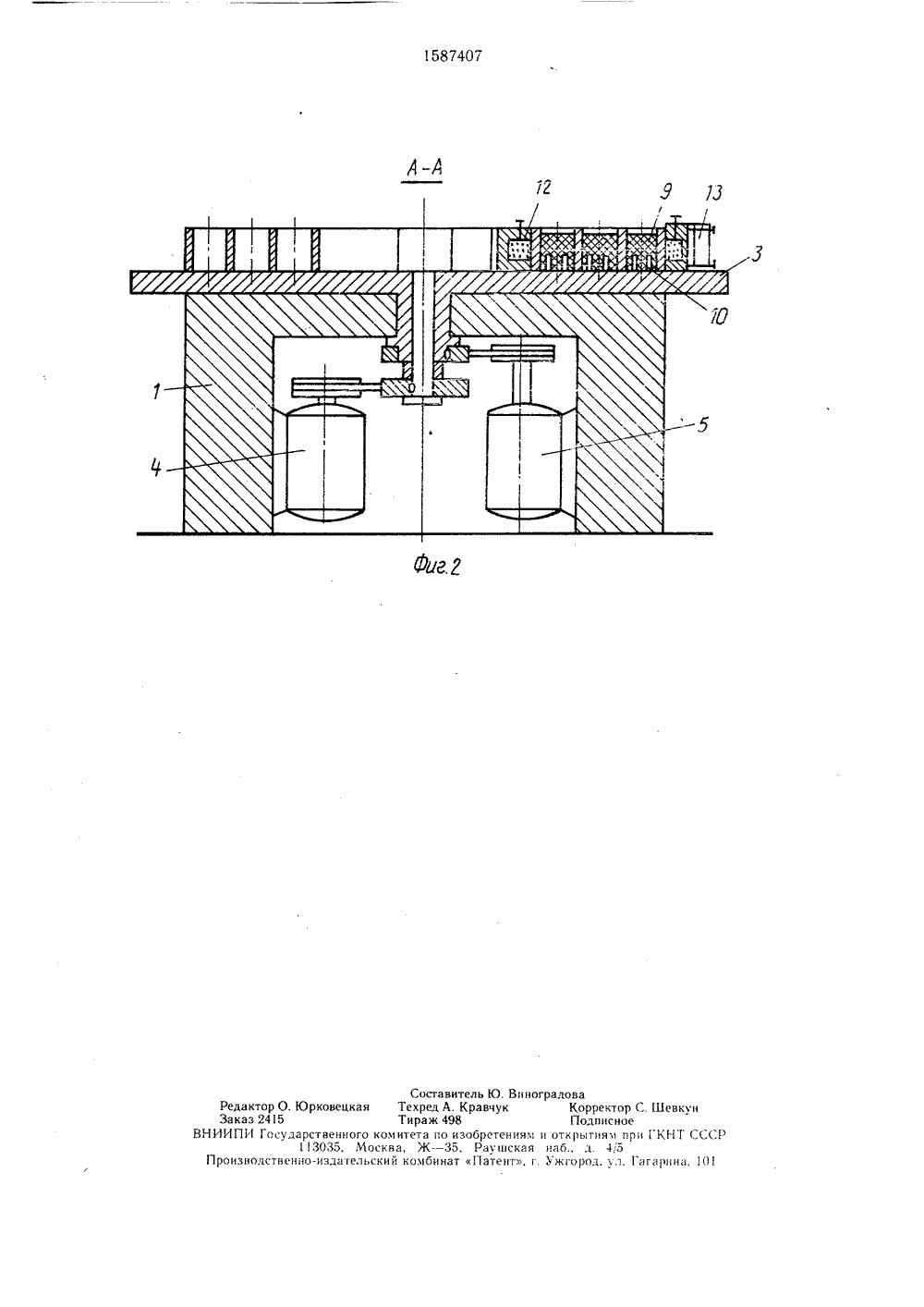

(19) 01 М 3/32 ПИСАНИЕ ИЗОБРЕТЕН ОО 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела(54) УСТАНОВКА ДЛЯ УДАРНЫХ ИСПЫТАНИЙ ОБРАЗЦОВ МАТЕРИАЛОВ (57) Изобретение относится к испытательной технике и позволяет испытывать на прочность образцы материалов циклическими ударными нагрузками в условиях нагружения их массовыми силами. Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний образцов, как не нагруженных массовыми силами, так и нагруженных неравномерными по длине массовыми силами. При вращении только дисковой платформы 3 и периодическом включении электромагнитов ударники 9 периодически соединяются с платформой 3, сжимают силовые пружины 11 и наносят удары по образцу 7. При вращении с разными скоростями дисковых платформ 2, 3 образец 7 нагружается неравномерными по длине массовыми силами, т. к, он располагается на вращающейся дисковой платформе 2 в радиальном направлении, а циклические удары наносятся при периодическом включении электромагнитов за счет относительного вращения дисковых платформ 2, 3. 2 ил.Изобретение относится к испытательнойтехнике, а именно к установкам для испытания на прочность образцов материалов циклическими ударными нагрузками вусловиях нагружения их массовыми силами.Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний образцов, как не нагруженныхмассовыми силами, так и нагруженных неравномерными по длине массовыми силами,На фиг. 1 изображена предлагаемая установка; на фиг. 2 - сечение А - А на фиг. 1.Установка содержит основание 1, соосноустановленные на нем дисковые платформы 2 и 3 с приводами 4 и 5 их вращения,закрепленную в радиальном направлении надальней от основания 1 дисковой платформе 2 основную направляющую 6 для размещения на ней образца 7, механизм его циклического нагружения, выполненный в видекольцевых установленных на платформе 2соосно с ней дополнительных направляющих 8, которые сопрягаются по нормали сосновной направляющей 6, расположенных свозможностью перемещения в дополнительных направляющих 8 ударников 9, закрепленных на них с возможностью взаимодействия с дисковой платформой 3 электромагнитов 10 и расположенных в дополнительных направляющих 8 силовых пружин11 сжатия, одними своими торцами контактирующих с ударниками 9, а другими закрепленных на платформе 2,Установка работает следующим образом,Испытание образца 7, не нагруженногомассовыми силами, осуществляют включением привода 5 и вращением дисковой платформы 3. Периодически включают электромагниты 1 О, которые соединяют ударники 9с вращающейся дисковой платформой 3.Ударники 9 перемегцаются в дополнительных направляющчх 8 и сжимают соответствующие силовые пружины 1. При отключении электромагнитов 10 ударники 9 освобождаются от связи с дисковой платформой 3 и под воздействием силовых пружин 11 наносят удары по образцу 7 в соответствии с заданной программой цикличес.ких ударов.Для испытания образца 7, нагруженногонеравномерными по длине массовыми силами, включают приводы 4 и 5 и приводят во вращение с различными угловыми скоростями дисковые платформы 2 и 3. В зависимости от изменения величины угловой скорости вращения дисковой платформы 2 изменяется величина массовых сил, действующих на образец 7, которые возрастают по длине образца 7 с удалением от оси вращения платформы 2. Если образец 7 закреплен в основной направляющей 6 только захватом 12, ближе расположенным к оси вращения платформы 2, то он растягивается массовыми силами, а если он закреплен только захватом 13, то он массовыми силами сжимается.15После достижения заданной величинымассовых сил периодически включают электромагниты 10 и наносят удары по образцу 7, что обеспечивается разными скоростями вращения дисковых платформ 2 и 3, т. е. их относительным смещением.Формула изобретенияУстановка для ударных испытаний образцов материалов, содержащая основание с направляющей для образца и механизм его циклического нагружения, выполненный в виде дополнительных направляющих, расположенных вдоль направляющей для образца и сопрягающихся с ней под прямым уг лом, и расположенных в этих направляющих соответствующих ударников, силовых пружин и электромагнитов, отличающаяся тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний образцов, как не нагруженных мас совыми силами, так и нагруженных неравномерными по длине массовыми силами, установка снабжена двумя соосно установленными между основанием и направляющей для образца дисковыми платформа ми с соответствующими приводами ихвращения, направляющая для образца закреплена на одной из дисковых платформ в радиальном направлении, дополнительные направляющие выполнены кольцевыми и установлены соосно с платформами, а электромагниты закреплены на соответствующих ударниках с возможностью взаимодействия с другой дисковой платформой.,г /Составитель Ю. ВиноградоваРедактор О, Юрковецкая Техред А. Кравчук Корректор С. ШевкунЗаказ 2415 Тираж 498 ПодписноеВНРИПР Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж - 35, Раушская наб., д. 4,5Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О
