Установка для усталостных испытаний образцов материалов

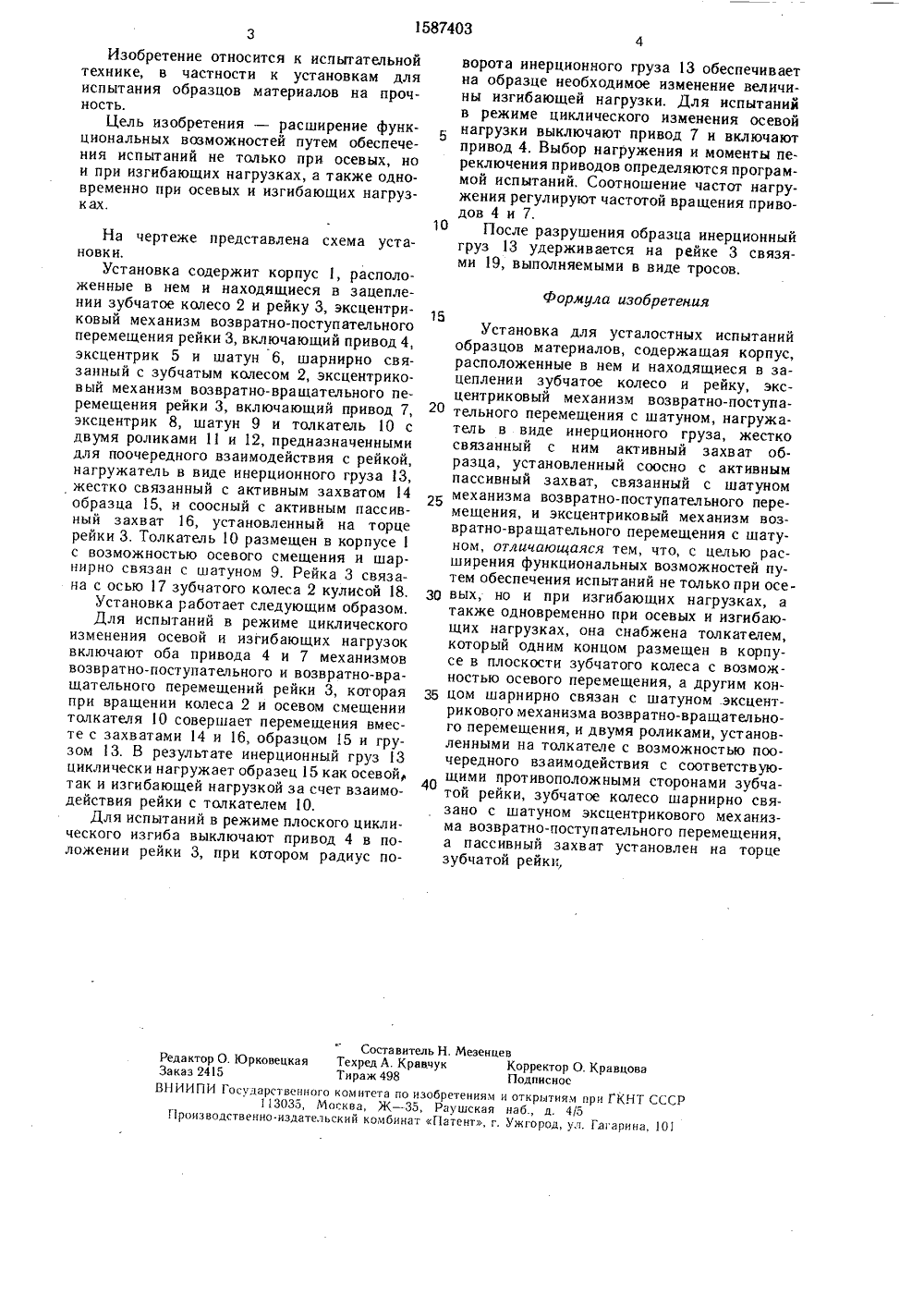

(51)5 б 01 М 3 32 ИСАНИЕ ИЗОБРЕТЕНИ ТЕЛЬСТ ОРСНОМУ С К(54) УСТ ИСПЫТА (57) Изоб ной техни ширение ф тем обесп ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела(53) 620.178 (088.8) рское свидетельство СССР, кл. б 01 М 3/32, 1988.АНОВКА ДЛЯ УСТАЛОСТНИЙ ОБРАЗЦОВ МАТЕРИретение относится к испытатке. Цель изобретенияункциональных возможностеиечения испытаний не только осевых, но и при изгибающих нагрузках, а также одновременно при осевых и изгибающих нагрузках. Установка содержит инерционный груз 13, жестко связанный с захватом 14 образца 15, захват 16, установленный на торце зубчатой рейки 3, зубчатое колесо 2 и толкатель 10, взаимодействующие с рейкой 3 в двух взаимно перпендикулярных направлениях, и эксцентриковые механизмы возвратно-поступательного и возвратно-вращательного перемещений рейки 3. При включении привода 4 образец циклически нагружается осевой нагрузкой, при включении только привода 7 - изгибающей нагрузкой от того же инерционного груза 13, а при включении обоих приводов - совместно осевой и изгибающей нагрузками.1 ил.1587403 510 формула изобретения Составитель Н. МезенцевРедактор О.Юрковецкая Техред А. Кравчук Корректор О. КравцоваЗаказ 2415 Тираж 498 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к испытательной технике, в частности к установкам для испытания образцов материалов на прочность.Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний не только при осевых, но и при изгибаю 1 цих нагрузках, а также одновременно при осевых и изгибающих нагрузк ах. На чертеже представлена схема установк и.Установка содержит корпус 1, расположенные в нем и находящиеся в зацеплении зубчатое колесо 2 и рейку 3, эксцентриковый механизм возвратно-поступательного перемещения рейки 3, включающий привод 4, эксцентрик 5 и шатун 6, шарнирно связанный с зубчатым колесом 2, эксцентриковый механизм возвратно-вращательного перемещения рейки 3, включающий привод 7, эксцентрик 8, шатун 9 и толкатель 1 О с двумя роликами 11 и 12, предназначенными для поочередного взаимодействия с рейкой, нагружатель в виде инерционного груза 13, жестко связанный с активным захватом 14 образца 15, и соосный с активным пассивный захват 16, установленный на торце рейки 3. Толкатель 10 размещен в корпусе с возможностью осевого смещения и шарнирно связан с шатуном 9. Рейка 3 связана с осью 17 зубчатого колеса 2 кулисой 18.Установка работает следующим образом.Для испытаний в режиме циклического изменения осевой и изгибающих нагрузок включают оба привода 4 и 7 механизмов возвратно-поступательного и возвратно-вращательного перемещений рейки 3, которая при вращении колеса 2 и осевом смещении толкателя 1 О совершает перемещения вместе с захватами 14 и 16, образцом 15 и грузом 13. В результате инерционный груз 13 циклически нагружает образец 15 как осевой, так и изгибающей нагрузкой за счет взаимодействия рейки с толкателем 10.Для испытаний в режиме плоского циклического изгиба выключают привод 4 в положении рейки 3, при котором радиус по 20 25 30 35 40 ворота инерционного груза 13 обеспечивает на образце необходимое изменение величины изгибающей нагрузки. Для испытаний в режиме циклического изменения осевой нагрузки выключают привод 7 и включают привод 4. Выбор нагружения и моменты переключения приводов определяются программой испытаний, Соотношение частот нагружения регулируют частотой вращения приводов 4 и 7.После разрушения образца инерционный груз 13 удерживается на райке 3 связями 19, выполняемыми в виде тросов,Установка для усталостных испытаний образцов материалов, содержащая корпус, расположенные в нем и находящиеся в зацеплении зубчатое колесо и рейку, эксцентриковый механизм возвратно-поступательного перемещения с шатуном, нагружатель в виде инерционного груза, жестко связанный с ним активный захват образца, установленный соосно с активным пассивный захват, связанный с шатуном механизма возвратно-поступательного перемещения, и эксцентриковый механизм возвратно-вращательного перемещения с шатуном, отличающаяся тем, что, с целью расширения функциональных возможностей путем обеспечения испытаний не только при осевых, но и при изгибающих нагрузках, а также одновременно при осевых и изгибающих нагрузках, она снабжена толкателем, который одним концом размещен в корпусе в плоскости зубчатого колеса с возможностью осевого перемещения, а другим концом шарнирно связан с шатуном эксцентрикового механизма возвратно-вращательного перемещения, и двумя роликами, установленными на толкателе с возможностью поочередного взаимодействия с соответствующими противоположными сторонами зубчатой рейки, зубчатое колесо шарнирно связано с шатуном эксцентрикового механизма возвратно-поступательного перемещения, а пассивный захват установлен на торце зубчатой рейки,
