Липатов

Номер патента: 1622175

Опубликовано: 23.01.1991

Авторы: Лазуткин, Липатов, Резникова, Фетисова

МПК: B60H 3/06

Метки: воздуха, пыли

...в корпусе 1 инерционный сепаратор 5 с приводом 6 и поворотную заслонку 7 для перекрытия потока воздуха, установленную во входном коллекторе 2, а на внешней поверхности корпуса 1 со стороны последнего размещен запирающий рычажный механизм с пружиной 8, причем на одном рычаге 9 жестко закреплена заслонка 7, другой рычаг 10 снабжен концевым выключателем 11 привода 6 сепаратора 5, а пружина 8 закреплена на рычагах 9 и 10, которые установлены на оси 12, заслонка 7 снабжена герметизирующей прокладкой 13,Устройство работает следующим образом.При длительных перерывах в работе устройства заслонка 7 плотно закрывает входной коллектор 2, что исключает попадание пыли внутрь корпуса 1 со стороны последнего,Для включения устройства поворачивают...

Номер патента: 1619176

Опубликовано: 07.01.1991

Авторы: Липатов, Сенча

МПК: G01P 3/48

Метки: асинхронного, двигателя, двухскоростного, скорости

...6 1 и,В исходном состоянии отсутствуют сигналы.на первом и втором выходах блока 5 управления. Первый и второй входы асинхронного двухскоростного двигателя 1, являющиеся выводами обмоток высокой и низкой скорости, отключены блоком 4 силовых коммутирующих элементов от источника питания, Первые три входа блока 7 формирования импульсов отключены от обмоток асинхронного двигателя 1 блоком 6 переключающих элементов. Отсутствуют сигналы на четвертом выходе блока 7 формирования импульсов и выходе блока 9 логики, кроме тога, блок 8 контроля формирует на выходе сигнал, запрещающий поступление сигналов с четвертого выхода блока 7 формирования импульсов на вход блока 3 измерений.При формировании блоком 5 управления команды разгона...

Номер патента: 1618749

Опубликовано: 07.01.1991

Авторы: Василевская, Липатов, Лошкарева, Файнерман, Шевченко

МПК: C08G 18/32

Метки: активных, веществ, качестве, олигоуретансемикарбазидов, поверхностно, соли

...из реакционной смеси как описано в примере 1.Содержание СООН: найдено 4,85%;вычислено 4,74 .Калиевую соль получают в условияхпримера 1 из 5 г карбоксилсодержащего олигоуретана и 23 мл 0,1 н.раствора КОН, (К):3,43 10 ф Н м /кмоль. П р и м е р 4. Макродиизоцианат,полученный взаимодействием 61,5 гполиоксипропиленгликоля (мол, м. 1052)и 19,65 г гексаметилендиизоцианата,растворяют в 30 мл диметилформамидаи к раствору прибавляют 9,6 г оксиэтилгидразина, растворенного в 20 млдиметилформамида. Реакционную массуперемешивают 3 ч и затем добавляют18,7 г фталевого ангидрида. Смесь выдерживают 2 ч при 70 С. Полученныйкарбоксилсодержащий олигоуретан вь 1 деляют из реакционной смеси аналогичнопримеру 1,8749Содержание СООН; найдено...

Номер патента: 1617295

Опубликовано: 30.12.1990

Авторы: Лазуткин, Липатов, Резникова, Ровный

МПК: F24F 3/14, F28D 5/00

Метки: газа, косвенноиспарительного, охлаждения

...и вспомогательного потоков, а наагнетательном воздуховоде 5 установленэжектор 9, пассивное сопло 10 которого подключено к выходу каналов 7 основного потока 25ополнительного теплообменника 6, а всполмогательные каналы 8 его сообщены с раздеительной камерой 4, причем вход в нихрасположен со стороны выхода каналов 7 основного потока. Оба теплообменника имеют 30поддоны 11 и 12 для воды. Теплообменники,могут быть выполнены из трубок 13 и 14,;закрепленных в трубных досках 15 и 16, Межтрубное пространство заполнено насыпнымадсорбентом 17 и 19. Подача газа в теплообмненники осуществляется вентиляторами 19и 20, В теплообменнике 6 имеется приемнаякамера 21 с перфорированной стенкой 22, выполненной из металлической сетки, Теплообменник 1...

Номер патента: 1616624

Опубликовано: 30.12.1990

Авторы: Гуськов, Каншин, Липатов

МПК: A61B 17/11

Метки: аппарат, сшивающий, хирургический

...виде через анальное отверстие вводят в культю прямой кишки, При помощи механизма регулирования зазора прошивания гайки б и винта 5 соединительные кольца 10 и 15 разводят на расстояние, удобное для работы, и на кульв прямой кишки затягивают наложенный заранее кисетный шов. Соединительное кольцо 10 вводят в просвет толстой кишки и затягивают заранее наложенный на толстую кишку кисетный шов,При помощи гайки б и винта 5 соединительные кольца 10 и 15 сближают с укрепленными на них кишками, после достижения необходимого зазора прошивания и поворотом фиксатора 9 в исходное положение, цилиндр фиксатора выйдет из цилиндра лунки 25 подвижного корпуса 1, заняв положение, указанное пунктиром (фиг. 3), с помощью рукоятки 7 производят сшивание и...

Номер патента: 1609818

Опубликовано: 30.11.1990

Автор: Липатов

МПК: C10B 43/04

Метки: броней, коксовых, механизм, печей, рам, чистки

...рам враму 11 коксовой печиКаждый ловитель 6 состоит изсварного корпуса 12, в котором выполнены пазы 13. В пазы 13 корпуса12 вставляется шток 14, на которомприварены скользящие шпонки 15 судлиненными, концами. Шток 14 одпружинен пружиной 16,. Шток 14 зафиксирован в корпусе 12 с помощью крьппки 17,,болтов 18 и 19 и гаек .20 и 21. НапереДнем конце штока 14 шарнирно установлен подпружиненный пружиной 22лепесток 23. В средней части штока 14 25шарнирно установлена защелка 24 наоси 25, которая подпружинена пружиной26, Защелка 24 насажена на втулку 27и опирается на подпятник 28.Для смазки скользящих шпонок 15 30установлены масленки 29. В исходномположении устройства шток 14 поддействием пружины 16 выдвинут впереди шарнирная защелка 24...

Номер патента: 1606005

Опубликовано: 15.11.1990

Авторы: Загузов, Калабухов, Кравцов, Липатов, Лукс, Пахомов

МПК: A01F 25/08

Метки: бунта, влаги, отвода, тепла, хлопка-сырца

...из бунта хлопка-сырца работаетследующим образом.После складирования хлопка образуется водяной пар, который конденсируется на внешней поверхности эакрйтого двухфазного термосифона 1 соребрением 2. При конденсации выделяется тепло в виде скрытой теплотыпарообразования, которое передаетсяпутем теплопередачи промежуточномуЬтеплоносителю внутри термосифона 1.Теплоноситель испаряется и преврацается в пар. Под действием перепада давлений пар перемещается иэ зоныиспарения 3 в зону конденсации 9 внебунта 14 хлопка-сырца, где пар, конденсируясь, передает тепло через внеш.нюю капиллярно-пористую структуру 9,сетчатый кожух 7 отдельных труб 4 капиллярному материалу 6, а сконденсированный теплоноситель нод действием силы тяжести стекает в...

Номер патента: 1604833

Опубликовано: 07.11.1990

Авторы: Давыденко, Жуков, Коваленко, Липатов

МПК: C10B 27/04, C10B 31/04

Метки: газов, загрузке, коксовой, отвода, печи

...газовпри загрузке коксовой печи включающее телескопическую трубу для отвода 50 газа, смонтированную на углезагрузочном вагоне и состоящую из неподвижнойчасти, соединенной с вентиляционноочистной системой, подвижной части,съемного наконечника и фланцевого 55 разъема, размещенного между подвижнойчастью трубы и съемным наконечником,о т л и ч а ю щ е е с я тем, что,с целью повышения безопасности работ,фланцевый разъем выполнен под углом 5 160 фланце 17 съемного наконечника 5. При. водные концы рычагов 24 попарно соеди иены с траверсами 27 и посредством цепей 28 и тяг 29 связаны с приводами 16 принудительного раскрытия зажимов 14 и 15, установленными на площадке портала.Устройство для отвода газов работает следующим образом.Углезагрузочный...

Номер патента: 1583218

Опубликовано: 07.08.1990

Автор: Липатов

МПК: B23B 1/00

Метки: заготовки, механической, нагревом

...20 тока посредством шин 21,выполнениих в виде набора полос изФольги,Полуоболочки 15 предназначены длязаполнения электропроводным рабочимтелом 22, в качестве которого используют смесь медно-графитового порошкас металлическим расплавом, а тонкостенные оболочки 16 заполнены металлическим расплавом 23, электрически.связанным посредством шин 24 с генераторам 25 тока высокой частоты.Для охлаждения токопроводов предусмотрена система 26 охлаждения,образованная полостями 27 и 28, заключенными между поверхностями полу-.оболочек 15, оболочек 16, установленными между кими перегородками 29и поверхностями рубашек 17. Указаннье полости. 27 и 28 посредством трубопроводов 30 и 31 соединены с охлаждающей гидросистемой.Для регулирования количества...

Номер патента: 1582336

Опубликовано: 30.07.1990

Автор: Липатов

МПК: H03K 3/53

Метки: генератор, импульсов

...-ные процессы в идентичных параллельных цепях происходят практически одновременно, то каждый иэ конденсаторов перезаряжается до напряжения-У /М. При этом интервал С, -С попродолжительности всегда превышаетинтервал О- что связано с обеспечением запаса по индуктивностям К.На интервале С -С з (фиг.З) по ие -пи из последовательно соединенныхиндуктивных накопителей 1-1,1-И,диодов 4-1, ,4-И, датчика 7 тока инакопительного конденсатора 12(фиг. 1) протекает ток д, равныйтоку одного индуктивного накопителяпри условии, что емкость накопительного конденсатора 12 существеннобольше емкости последовательно соединенных конденсаторов 2-12-М.Эквивалентная схема генератора импульсов имеет вид, представленныйна фиг. 4,в,Очередное включение...

Номер патента: 1581868

Опубликовано: 30.07.1990

Авторы: Абрамов, Зрюмов, Каган, Клейман, Лазуткин, Липатов

МПК: F04D 29/42

Метки: вентилятора, корпус, радиального

...позволяют равномернораспределить поток воздуха, что повышает КПД вентилятора, 3 ил, 1581868Изобретение относится к вентиляторостроению и может быть использовано в корпусах радиальных вентиляторов,Цель изобретения - повышение КПДвентилятора,На фиг,1 изображен предлагаемыйвентилятор, продольный разрез; нафиг,2-вид А на фиг,1; на фиг,3 - сечение Б-Б на фиг.1,Корпус радиального вентилятора содержит обечайку 1, боковые с 1 енки 2 и3, нагнетательный патрубок 4 с выходным окном 5, Выходное окно 5 нагнета тельного патрубка 4 снабжено пласти; ной 6 с выходными отверстиями 7 и 8,а боковые стенки 2 и 3 сопряжены между собой в зоне выходных отверстийи 8 с разделением проточной части нагнетательного патрубка 4 на дваканала 9 и 10 переменной ширины,...

Номер патента: 1581772

Опубликовано: 30.07.1990

Авторы: Кугушин, Липатов, Мехед, Николаев, Пименов

МПК: C22C 38/52

Метки: жаростойкий, железа, основе, сплав

...навоздухе. лургии, в частности к жаростоикомусплаву на основе железа для нагревтельных элементов высокотемператур"ных промышленных печей, работающихв окислительных средах, Цель изобретения - повышение жаростойкости истабильности работы при 1400 С. Спладополнительно содержит рений и титанпри следующем соотношейии компонентов, мас.4: углерод 0,02-0,04; хром20-30; алюминий 4-7; кобальт 0,1-1;церий 0,01-0,1; кремний 0,1-1; никель 0,1-0,5; иттрий 0,1-0,6; кальций 0,05-0,1 р рений 2-6; титан 0,1 -0,5; железо остальное. 1 табл. кой по потере веса образцов при Применение стали раза срок службы на изводительность про снижает стоимость р надежность работы и Жаростойкий сплав.на основе желеа, содержащий углерод, хром, алюми1581772 1 О Ь Соперхание...

Номер патента: 1578580

Опубликовано: 15.07.1990

Авторы: Быков, Дудкин, Липатов, Солодков, Талантов

МПК: G01N 3/58

Метки: корня, стружки

...навливается. в зажимное приспособление 10 и .закрепляется болтами 11, Определяют место положения упора 14 в кольцевом пазу 13 в зависимости от выбранного места получения корня стружки на заготовке 12, После этого ударник 7 отводится и фиксируется фикпод действием пружины поворачивается в направлении резцедержателя 2, При вращении приспособления 10 упор 14 захватывает рычаг и ударяет по резце- держателю 2. При этом срезается штифт 4, резцедержатель поворачивается вокруг оси 3 и резец выходит из зоны резания, 2 ил,сатором 9, При необходимости получения корня стружки в выбранный моментрезания ударник 7 освобождается Фиссатором 9 и под действием пружины поворачивается в направлении реэцедержателя 2. При вращении приспособления10 упор 14...

Номер патента: 1574592

Опубликовано: 30.06.1990

Авторы: Иванов, Куница, Липатов, Малюга, Несмачный, Протасова, Шевченко, Шрубович

МПК: C07C 307/00, G03C 1/005

Метки: вещество, галогенсеребряных, дикалиевая, кислоты, нанесении, олигоуретанбисмочевиноэтилсерной, слоев, смачивающее, соль, фотографических, эмульсионных

...дикалиевую соль сушат при 20 С до полного удаления растВорителя а 35Строение полученного соединениядоказывали с помощью ИК-спектроскопии, а также данными элементного анализа (найдено,%; Б 2,4; вычислено,%:8,2,19). В ИК-спектрах полученной 40соли имеются полосы поглощения 1660 -1680 см-, 1710 - 1730 см", связанные с валентными колебаниями СО-группы мочевинной и уретановой группировок соответственно, 1540 см - - 45деАормационные колебания ПН группы,широкая полоса с максимумом 3360 см-(валентные колебания ПН группы),. атакже наблюдается уширение полосы1100 см за счет наложения колеба 50ний группы ЯО.Мол.м, дикалиевой соли олигоуретанбисмочевиноэтилсерной кислотыопределялась методом эбулиоскопии.Экспериментально определенная...

Номер патента: 1563628

Опубликовано: 15.05.1990

Авторы: Загузов, Калабухов, Кравцов, Липатов, Лукс, Пахомов

МПК: A01F 25/00, A01F 25/08

Метки: отвода, сыпучего, тепла

...включением в работу ряд устройств размещают параллельно или радиально в поперечных сечениях объема,Тепло от сыпучего материала воспринимается вследствие теплопроводности нижними продольными ребрами 3,стенкой нижних концов тепловых труб1 и 4 и передается фитильному материалу 10 и, следовательно, впитанномуим жидкому хладагенту. Последний испаряется, а пар под действием возрастающего термического перепададавления внутри труб 1 и 4 устремляется к их верхним концам, где конденсируясь, отдает тепло в виде скрытой теплоты парообразования, Жидкийконденсат под действием капиллярныхи гравитационных сип стекает в нижнюю часть тепловых труб 1 и 4, Затемпо гибким воздушным магистралям через патрубок б под колпак 7 нагнетается воздух,...

Номер патента: 1558780

Опубликовано: 23.04.1990

Авторы: Гольберг, Липатов, Шаевич

МПК: B65B 27/06

Метки: кольцеобразных, обвязывания

...21, установленного на кронштейне 22, оси 23, шарнирно связанной с осью 24, направляющей 25, неподвижной щекой 26, укрепленной на трубе 27, щеки 28, перемещающейся в осевом направлении и шарнирно связанной с осью 23.От вращения в гильзе 9 втулка 12 зафиксирована посредством пазов 29, с которыми взаимодействуют закрепленнйе в гильзе 9 фиксаторы 30. Гильза 9 взаимосвязана посредством вилки 31 со штоком пневмоцилиндра 17. На втулке 12 смонтирован кронштейн 32, на котором установлен обводной ролик 18. Ось 23 шарнирно связана с шаровой опорой 33.Работа устройства осуществляется следующим образом,Предварительно конец ленты 4 пропускается между роликом 15 и эксцентриком 16, затем через гильзу 9 так, чтобы конец ленты 4 находился на уровне оси...

Номер патента: 1555190

Опубликовано: 07.04.1990

Авторы: Антонова, Гольберг, Липатов, Шаевич

МПК: B65B 13/00, B65B 27/06

Метки: ленточным, материалом, обвязывания

...24, обладающее упругой деформацией, например пакет пневматических шин, подлежащее обвязыванию. Зажимы 3 и 4 при этом находятся в исходном положении, губки 5 и 6 отведены. В зазоры 13 между губками 5 и 6 заводятся концы отрезка мерной длины обвязочного материала 23, например полипропиленовой ленты, и закрепляются в зажимах 3 и 4 подводом губок 5 и 6. Зажимы 3 и 4 приводятся в движение, при этом отрезок материала 23 охватывает изделие 24, образуя полупетлю. Опора 16 перемещается пневмоприводом 17. При этом участки материала 23 между изделием 24 и зажимами 3 и 4 попадают в зазоры 13 захватов. Затем отводятся губки 5 и 6 зажимов 3 и 4 и одновременно захваты начинают перемещение навстречу друг другу под действием пневмопривода 20,...

Номер патента: 1554080

Опубликовано: 30.03.1990

Авторы: Горячев, Липатов

МПК: H02K 15/12

Метки: запечки, изоляции, катушек, корпусной, машин, опрессовки, электрических

...выполненная из материала с высокимтемпературным коэффициентом линейного расширения (например латуни) поотношению к прессуемому материалу.,На выступающий фланец кольца 6 установлена плита 8, соединенная с плитой 1 шпильками 9 с гайками 10, Накатушку 5 по наружной поверхности ус. тановлено опрессовочное разрезноекольцо 11 из стальной полосы толщиной1,5 мм, Еа катушку поверх кольца 11нанесен бандаж 12 с натяжением 60 -100 кг из стальной проволоки, имеющей низкий по сравнению с материаломкатушки 5 температурный коэффициентлинейного расширения, Бандаж 12 закреплен на катушке 5, В местах стыкасекторов 2 со стороны катушки 5 установлены прокладки 13 из пружиннойстали толщиной 0,2 мм для предотвращения закусов и отпечатков на корпусной изоляции...

Номер патента: 1551943

Опубликовано: 23.03.1990

Авторы: Лазуткин, Липатов, Папина, Резникова, Фетисова

МПК: B60H 3/06, F24F 3/16

Метки: агрегат, конденсаторный, кондиционера

...11. Привод барабана 7 может быть выполнен в виде электродвигателя с понижающим редуктором 12, вращающего ролик 13, находящийся во фрикционном взаимодействии или зубчатом зацепленин с барабаном 7. Пустотелый барабан 7 имеет по меньшей мере две гибкие бесконечные ленты 14, на которых закреплены в диаметральной плоскости и на расстоянии одна от другой поперечные перегородки 15.Между каждыми двумя соседними поперечными перегородками 15 расположены гибкие У-образные проставки 16, а в зоне нагнетательного окна 3 корпус 1 снабжен по меньшей мере одним дополнительным опорным роликом 17, контактирующим с барабаном 7 со стороны конденсатора 4 с образованием в зоне нагнетательного окна 3 выгнутого участка барабана 7.Конденсаторный агрегат...

Номер патента: 1551856

Опубликовано: 23.03.1990

Авторы: Воеводин, Котов, Липатов, Родионов

МПК: F16B 41/00

Метки: неразрешенного, отвинчивания

...удерживается на резьбовой элемент 1,таккак Фиксаторы позволяют раскреплятьсъемный колпачок только при условииих одновременного поворота ципиндрическими участками от канавки 2, Каждый фиксатор обеспечивает раскрепление только в определенном углономположении и угол раскрепления составляет 10-15 относительно полнойокружности в 360 . Фиксатор в конструкции может находиться в любом угловом положении и вероятность его открытого положения составляет 0,042.Для случайной расфиксации колпачкас резьбовым элементом необходимо,чтобы все четыре фиксатора находились в открытом состоянии и вероятность этого равно 0,042= 3,0 хх 10 , т.е, очень мала-6Таким образом, в собранном положении вращающийся съемный защитныйколпачок 4 препятствует...

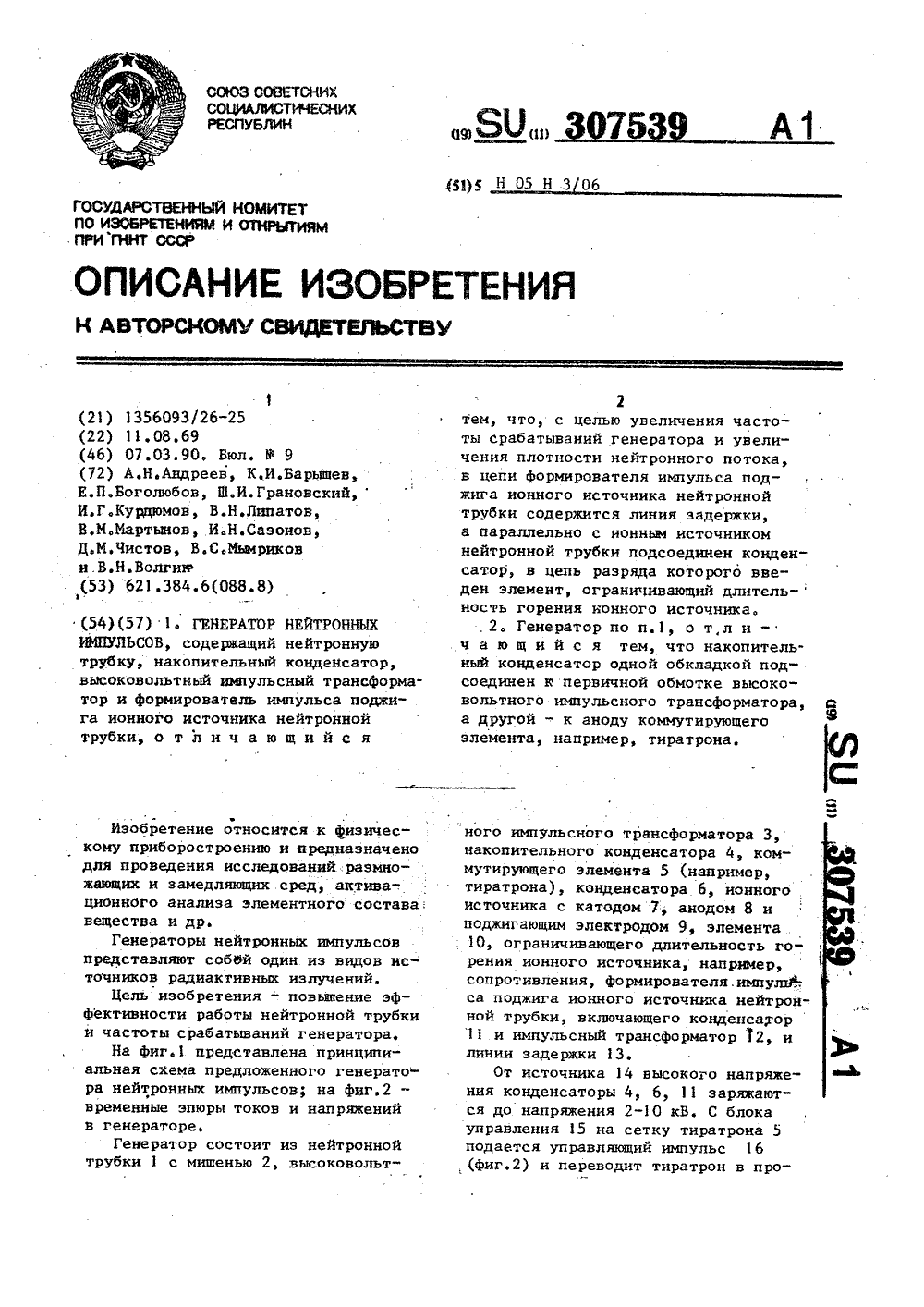

Номер патента: 307539

Опубликовано: 07.03.1990

Авторы: Андреев, Барышев, Боголюбов, Волгин, Грановский, Курдюмов, Липатов, Мартынов, Мымриков, Сазонов, Чистов

МПК: H05H 3/06

Метки: генератор, импульсов, нейтронных

...конденсатора 4, коммутирующего элемента 5 (например,тиратрона), конденсатора 6, ионногоисточника с катодом 7, анодом 8 иподжигающим электродом 9, элемента10, ограничивающего длительность горения ионного источника, например,сопротивления, формирователя.импульс:са поджига ионного источника нейтронной трубки, включающего конденсатор11 и импульсный трансформатор 12, илинии задержки 13.От источника 14 высокого напряже- ффффния конденсаторы 4, б, 11 заряжают ся до напряжения 2-10 кВ. С блокауправления 15 на сетку тиратрона 5подается управляющий импульс 1 бводящее состояние. Конденсатор 4 разряжается через тиратрон 5 и первичную обмотку трансформатора, 3; при этом на вторичной обмотке формирует 5 ся импульс 17 напряжения отрицательной...

Номер патента: 418138

Опубликовано: 28.02.1990

Авторы: Бриш, Комаров, Курдюмов, Липатов, Чистов

МПК: G21G 4/02

Метки: генератора, импульсного, нейтронного, питания

...питания. Импульс напряжения, поданный на управляющий электрод коммутирующего элемента (например, управляющую сетку тиратрона), переводит его в проводящее состояние. Конденсатор 3 разряжается на первичную обмотку высоковольтного трансформатора через коммутатор, При этом на секции 7 вторичной обмотки высоковольтного трансформатора образуется импульс напряжения, повышающий потенциал ионного источника относиРедактор И.Ленина ТехредЛ.Сердюко тельно мишени; на 100-130 кВ. Одновременно секция 10 высоковольтноготрансформатора заряжает конденсатор 54 до напряжения 5-1 кВ. Зарядка конденсатора 4 происходит через первичную обмотку нелинейного трансформатора 6, сердечник которого насыщается в самом начале процесса заряда,в результате чего...

Номер патента: 1545067

Опубликовано: 23.02.1990

Авторы: Лазуткин, Липатов, Михайлов, Фетисова

МПК: F28D 7/08, F28F 1/12

Метки: кондиционера, теплообменник

...пучокплоскоовальных трубок и размещенныемежду ними гофрированные ребра, торцовая поверхность которых со сторонывхода воздуха выполнена вогнутой иплавно сопряжена с овальной поверхно"стью трубокХладагент подается в пучок плоскоовальных трубок, а через .каналы, образованные гофрированнымиребрами межтрубного пространства, проходит охлаждаемый запыленный воздухс твердыми частицами. Предложенноевыполнение торцовой поверхности исключает резкое торможение твердых частиц потока в зоне сопряжения реберс трубками, способствует перемещениюих по вогнутой части ребер в центральную часть канала и удалению из теплообменника. 2 ил. Ял с овальными поверхностями 4 трубок вфь 1 в зоне сочленения этих овальных по- ф 3 верхностей с плоскими участками 5...

Номер патента: 1541725

Опубликовано: 07.02.1990

Авторы: Зеленов, Липатов

МПК: H02M 3/18

Метки: постоянного, постоянное

...и 11 . -1.0 при максимально возможном напряжении на нагрузке. При этом процессы, происходящие в цепях заряда и перезаряда конденсаторов схемы умножения, не оказывают влияние на ток нагрузки 1, так как тиристоры 14, 1-14 . И выключе ны.Далее процессы в схеме преобразователя будут аналогичным образом повторяться до тех пор, пока напряжение на накопительном конденсаторе не будет практически равно напряжению на последовательно соединенных конденсаторах 9.1-9,3 и 11,1-11,И к моменту их очередного разряда, Таким образом, напряжение на накопительном конденсаторе к концу зарядного цикла будет практически находиться в пределах от 3%1 до 4%А, где Уп - напряжение источника питания, И - число каскадов умножения.Схема управления тиристорами первой...

Номер патента: 1541724

Опубликовано: 07.02.1990

Авторы: Зеленов, Липатов

МПК: H02M 3/18

Метки: постоянного, постоянное

...в цепях заряца и перезаряда конденсаторов (9-1) - 45 (9-Ю), не оказывают влияние на ток нагрузки х, так как тиристор 12-И выключен. Далее процессы в схеме преобразователя будут аналогичным образом повторяться до тех пор, пока на пряжение на накопительном конденсато" ре не будет практически. равно напряжению на последовательно соединенных конденсаторах (9-1) " (9-Ю) к моменту их очередного разРяда. Таким обра зом напряжение на накопительном конденсаторе к концу зарядного цикла будет практически находиться в пределах от %3 п до 2%1 п, где У- напряжение источника питания; Б - число каскадов умноженияСхема управления тиристорами может быть выполнена, например, по типу ждущего блокинг-генератора, причем период следования запускаюп,их...

Номер патента: 1541081

Опубликовано: 07.02.1990

Авторы: Константиновский, Кузнецов, Лазуткин, Липатов, Моченов, Харченко, Хвощевский

МПК: B60H 1/24

Метки: вентиляции, кабины, сиденьем, средства, транспортного

...3 имеет соединенные с Фланцем 7 спиралеообразный корпус 8 с полым выступом 9 и торцовыми стенками 10 и 11, одна из стенок 1 О снабжена всасывающим окном 12. Вентилятор 3 обращен всасывающим окном 12 30 в сторону спинки 13 сиденья 1 ч, а торцовые стенки 10 и 11 и полый выступ 9 расположены вдоль воздухораспределительиой панели 5, причем торцовые стенки 10 и 11 между выходными отверстиями б воздухораспределительной панели 5 выполнены вогнутыми, а нагнетательный патрубок 1 плавно сопряжен с каждым из отверстий б, предназначенных для подачи воздуха в кабину 15,40 в которых. могут быть установлены воздухораспределители, например кругль 1 е.Устройство работает следующим образом.а 5Вентилятором 3 воздух через Фильтр 2 и...

Номер патента: 1537228

Опубликовано: 23.01.1990

Авторы: Гуськов, Каншин, Липатов, Яковлев

МПК: A61B 17/11

Метки: анастомозов, наложения, органы, полые

...равномерного сдавливания по всему периметру кольцевых сдавливающих элементов.На чертеже изображено предлагаемое устройство.Устройство содержит кольцевые магнитные сдавливающие элементы 1 с фиксаторами 2 краев полого органа 3.Кольцевые магнитные сдавливающие элементы 1 выполнены гибкими, Фиксаторы 2 размещены с возможностью перемещения внутри кольцевых магнитных сдавливающих элементов 1 и выполнены в виде колец с внутренними выемками для пружинящих разрезных колец 4.Устройство работает следующим образом.Для формирования толстокишечного анастомоза конец в конец, например, после резекции поперечной ободочной. кишки, после мобилизации удаляемой части на последней, с двух сторон делают прорези, через которые проводят магнитные...

Номер патента: 1535532

Опубликовано: 15.01.1990

Авторы: Гуськов, Каншин, Липатов

МПК: A61B 17/11

Метки: аппарат, сшивающий, хирургический

...корпус 25, в которомподвижно размещен корпус 1, фиксируемый подвижной подпружиненной рукояткой 8 е пазу 26, запорную гайку 27,навинченную на резьбовой конец штока4, жестко соединяющий его с полымвинтом 6, с помощью упора 28 и торца29 продольного паза 30 штокаАппарат работает следующим образом,Для наложения анастомоза "конец вконец" прямой кишки с толстой послеудаления пораженного патологическимпроцессом участка прямой кишки аппарат в собранном виде через анальноеотверстие вводят е культю прямой кишки. При помощи механизма регулировки зазора прошивания - гайкии полого винта 6 - соединительные кольца 10 и 12 разводят на расстояние, удобное для работы, и на культе прямой кишки затягивают наложенный заранее кисетный шое. Соединительное...

Номер патента: 1523271

Опубликовано: 23.11.1989

Автор: Липатов

МПК: B23H 5/06

Метки: электрообработки

...электрод-инструмент б по отношению к обрабатываемой детали 51 устанавливают на межэлектродный зазор 8, выоранный из еооге соооражений.Для этого посредством механизма 4 перемещения или вручную электродную головку 3 подводят к обрабатываемой детали 51 и контролируют зазор Я. При необходимости для обеспечения параллельности осей детали и электрода-инструмента поворотную часть 2 поворачивают под требуемым углом, После установки на зазор Я обеспечивают касание шупа 45 обрабатываемой поверхности детали (фиг. 5). Эта регулировка положения щупа достигается за счет изменения положения упора 57. Полож.;ние, при котором шуп 45 касается обрабатываемой поверхности детали, является нулевым или началом отсчета. После этого включают...

Номер патента: 1521453

Опубликовано: 15.11.1989

Авторы: Глущенко, Гриффен, Елхина, Липатов, Луценко, Семина

МПК: A47J 43/04

Метки: взбивания, пищевых, продуктов

...емкости. Нагреватель 5 снабжен теплоизоляцией 11 и терморегуляторами 12 и 3.Устройство может быть снабжено кронштейном 14, а нагреватель 5 укреплен на кронштейне с возможностью вертикального перемещения. Кронштейн 14 имеет рукоятку 15 для перемещения нагревателя 5. Емкость 2 также укреплена на кронштейне 14,Устройство работает следующим образом.Нагреватель 5 располагают в нижнем положении. На кронштейне 14 закрепляют емкость 2 и заполняют ее продуктами, например яйцами с сахаром, для приготовления бисквитного теста, затем укрепляют рабочий орган 4. Нагреватель 5 поднимают рукояткой 15 в верхнее положение. Терморегулятор 12 устанавливают на 50 Г. Включант рабочий орган 4 и нагреватель 5. 1 ри перегреве на ревателя терморегулятор 13...
