Генератор нейтронных импульсов

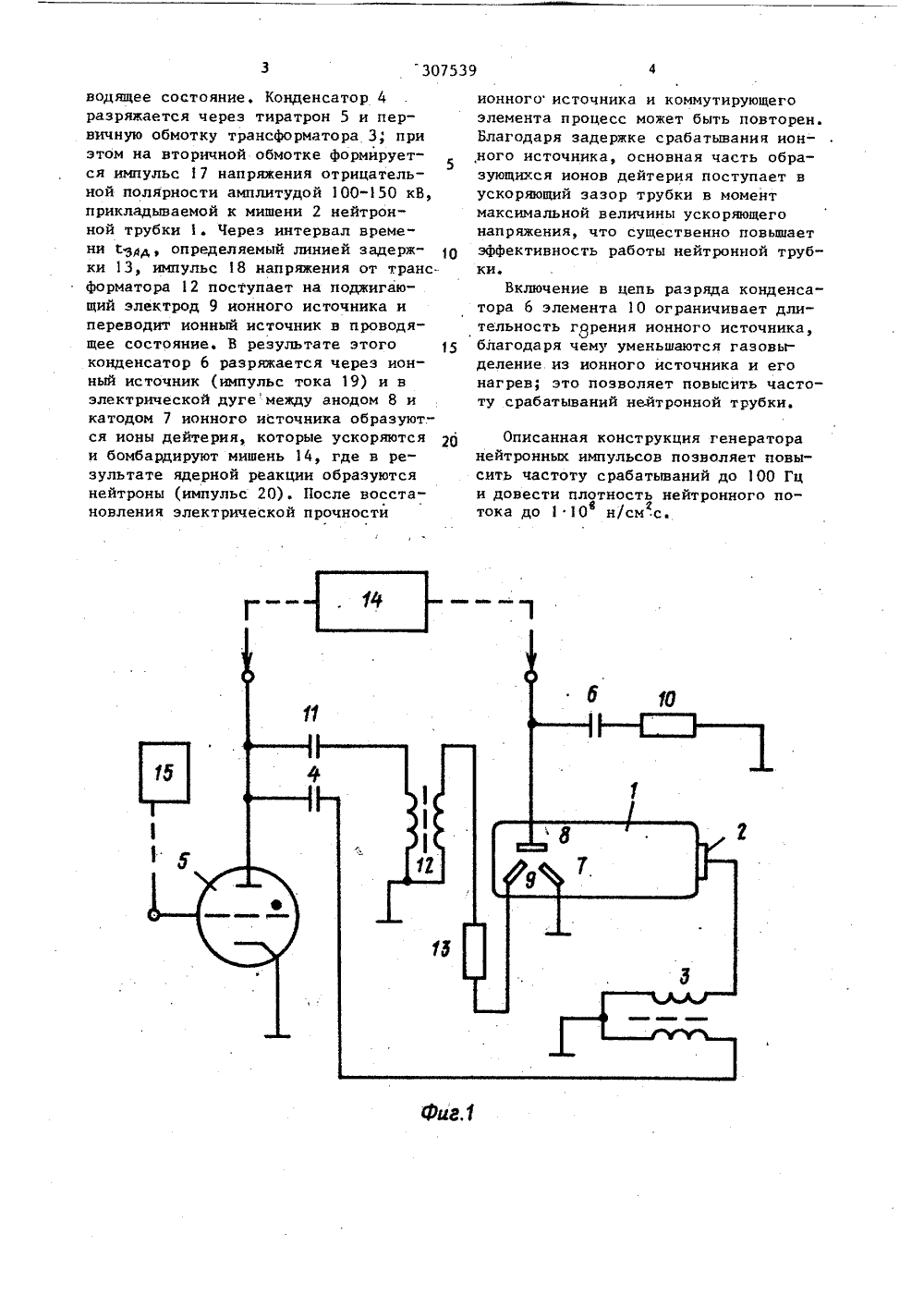

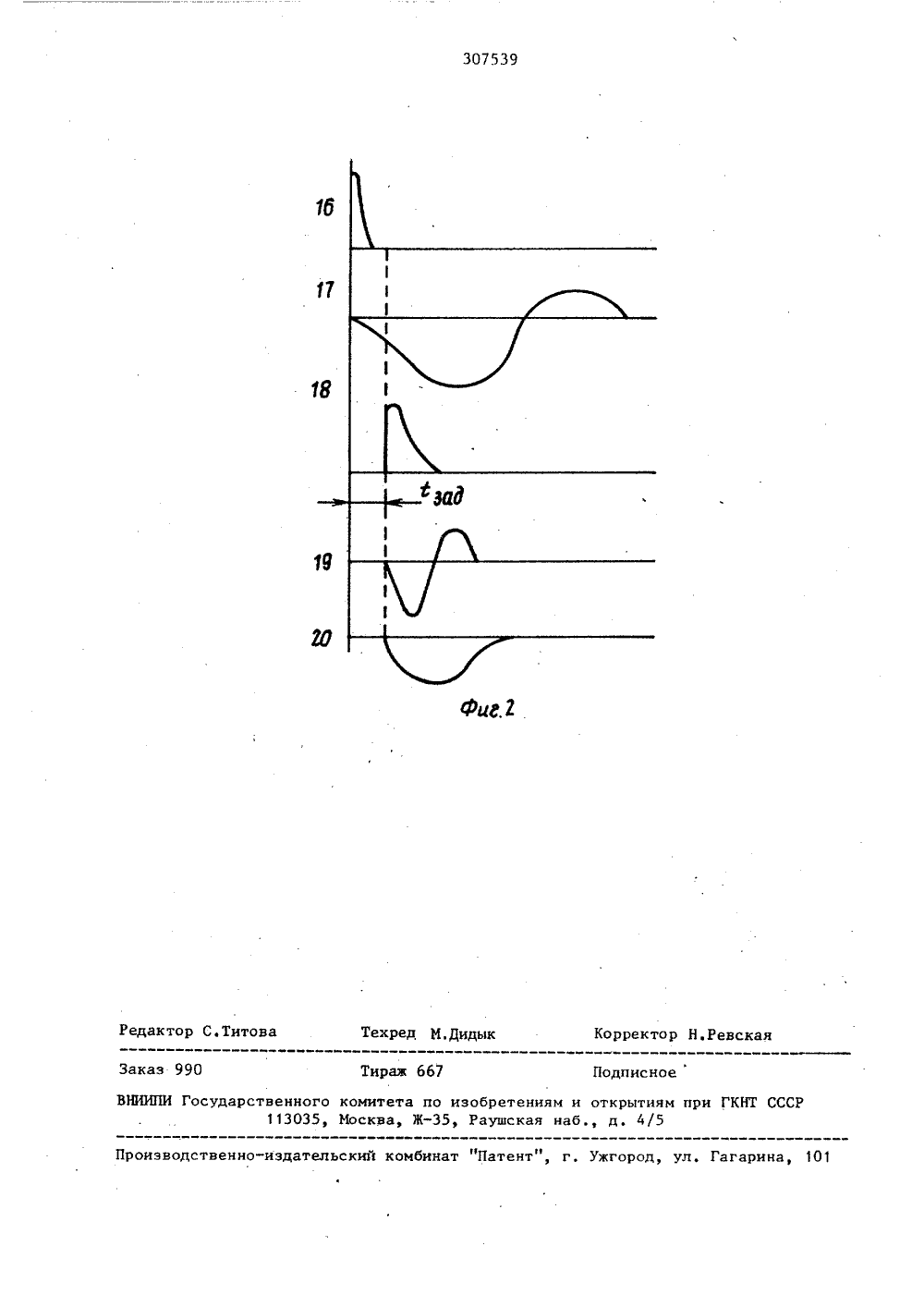

) Н 05 НЗОб ГОСУД АРСТВЕННПО ИЗОБРЕТЕНИЯМПРИ ГННТ СССР ЫИ КОМИТЕТ И ОТКРЫТИЯ ОПИСАНИЕ ИЗОБРЕТЕНИЯ то ев,ий,физичес назначе Изоб кому пр для про жающих ционног етение относится к боростроению и пред едения исследованазамедляющих сред, анализа элементно разиноктива-.состава импульсов видов исенин.ение эфой трубкратора,инципиенератофиг.2 -яжений н йтронной оль 1(54)(57)1 е ГЕНЕРАТОР НЕЙТРОННЫХ ИМПУЛЬСОВ, содержащий нейтронную трубку, накопительный конденсатор высоковольтный импульсный трансфо тор и формирователь импульса подж га ионного источника нейтронной трубки, о т л и ч а ю щ и й с я вещества и дрГенераторы нейтронныхпредставляют соббй один източников радиактивных излучЦель изобретения - повыпфективности работы нейтронни частоты срабатываний генНа фиг.1 представлена пальная схема предложенногора нейтронных импульсов; нвременные эпюры токов и апв генераторе.Генератор состоит из нетрубки 1 с мишенью 2, высо тем, что, с целью увеличения час ты срабатываний генератора и увеличения плотности нейтронного потока, в цепи формирователя импульса поджига ионного источника нейтронной трубки содержится линия задержки, а параллельно с ионным источником нейтронной трубки подсоединен конденсатор, в цепь разряда которого введен элемент, ограничивающий длитель-ность горения ионного источника., 2. Генератор но п.1, о т,л и - ч а ю щ и й с я тем, что накопительный конденсатор одной обкладкой подсоединен к первичной обмотке высоковольтного импульсного трансформатора, а а другой - к аноду коммутирующего элемента, например, тиратрона. ного импульсного трансформатора 3,накопительного конденсатора 4, коммутирующего элемента 5 (например,тиратрона), конденсатора 6, ионногоисточника с катодом 7, анодом 8 иподжигающим электродом 9, элемента10, ограничивающего длительность горения ионного источника, например,сопротивления, формирователя.импульс:са поджига ионного источника нейтронной трубки, включающего конденсатор11 и импульсный трансформатор 12, илинии задержки 13.От источника 14 высокого напряже- ффффния конденсаторы 4, б, 11 заряжают ся до напряжения 2-10 кВ. С блокауправления 15 на сетку тиратрона 5подается управляющий импульс 1 бводящее состояние. Конденсатор 4 разряжается через тиратрон 5 и первичную обмотку трансформатора, 3; при этом на вторичной обмотке формирует 5 ся импульс 17 напряжения отрицательной полярности амплитудой 100-150 кВ, прикладываемой к мишени 2 нейтронной трубки 1. Через интервал времени сзд, определяемый линией задержки 13, импульс 18 напряжения от трансформатора 12 поступает на поджигающий электрод 9 ионного источника и переводит ионный источник в проводящее состояние. В результате этого 15 конденсатор 6 разряжается через ионный источник (импульс тока 19) и в электрической дугемежду анодом 8 и катодом 7 ионного источника образуют. - ся ионы дейтерия, которые ускоряются и бомбардируют мишень 14, где в результате ядерной реакции образуются нейтроны (импульс 20). После восстановления электрической прочности ионногоисточника и коммутирующего элемента процесс может быть повторен. Благодаря задержке срабатывания ион,ного источника, основная часть образующихся ионов дейтерия поступает в ускоряющий зазор трубки в момент максимальной величины ускоряющего напряжения, что существенно повышает эффективность работы нейтронной трубки.Включение в цепь разряда конденсатора б элемента 10 ограничивает длительность горения ионного источника, благодаря чему уменьшаются газовыделение из ионного источника и его нагрев; это позволяет повысить частоту срабатываний нейтронной трубки. Описанная конструкция генератора нейтронных импульсов позволяет повысить частоту срабатываний до 100 Гц и довести плотность нейтронного потока до 1 10 н/см с.307539 Заказ 9 Тираж бб 7митета посква, Жпис НИИПИ Гос ГКНТ ССС рытиям и 4/5венного к113035, Ио обретениям Раушская н о Производственно-издательский комбинат "Патент", г. Ужгород,Гагарина, 10 дактор С.Титова Техред М.Дидык Корректор Н.Ревская
