Линник

Номер патента: 1637796

Опубликовано: 30.03.1991

Авторы: Бейлин, Евсюков, Ивашина, Линник, Орлов, Скворцов, Сорокин, Тюрин, Федоров

МПК: A61F 9/00

Метки: гиперметропии, лечения, хирургического

...Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к медицинской технике, в частности к офтальмологическим устройствам для хирургического лечения глаза при гиперметропии воздействием лазерного излучения.Цель изобретения - повышение точности получения заданной формы поверхности роговицы глаза при одновременном формировании всего потокаизлучения и сокращение времени лечения.На чертеже представлена схемапредлагаемого устройства, общий вид.Устройство содержит ультрафиолетовый импульсный лазер 1, корпус 2,заключенный в него элемент преобразования излучения лазера в виде двухтелескопических линз 3 и 4, поглощающую среду 5 (газ или жидкость), ка"налы 6 для циркуляции поглощающейсреды....

Номер патента: 1637795

Опубликовано: 30.03.1991

Авторы: Бейлин, Ивашина, Комина, Линник, Орлов, Скворцов, Тюрин, Федоров, Харизов

МПК: A61F 9/00

Метки: аметропии, лазерное, лечения, хирургического

...на всю обрабатываемую часть роговицы.На чертеже изображено устройство,общий вид,Устройство содержит импульсный лазерультрафиолетового диапазона,корпус 2, преобразователь оптического излучения в виде двух телескопических менисков 3 и 4, поглощающуюсреду 5 в виде газа или жидкости,каналы 6 в корпусе 2 для соединенияс системой циркуляции поглоцающейсреды 5.Устройство используется следующимобразом.Выходящий из лазера 1 параллельныйпучок с равномерным по сечению распределением интенсивности проходит через телескопический мениск 3, параллельным же пучком проходит пространство между менисками 3, 4, заполненное поглощающей средой 5. Вследствиетого, что толщина слоя среды, например, увеличивается от центра к краям пучка, поглощение излучения...

Номер патента: 1636588

Опубликовано: 23.03.1991

Авторы: Бауков, Бежан, Бут, Курдюков, Линник, Симсон

МПК: F02M 59/28

Метки: механизм, насосом, топливным

...датчиком 13,топливоподачей управляет регулятор 1 40 путем осевого перемещения рейки 2,При изменении регулируемого режимного параметра (выше или ниже установленного уровня) датчик 13 с помощью золотника 12 открывает подачу 45 масла в одну из рабочих полостей гидроцилиндра 11, одновременно обеспечи, вая слив масла из другой полости. Поршень 10 перемещается под действием давления масла и поворачивает с по мощью дополнительной зубчатой рейки 9 шестерню 8 с вилкой 7 и зубчатой рейкой 2. Одновременно с этим благодаря наличию шарнира 3 зубчатая рейка 2, связанная шлицем 6 с вилкой 7, также поворачивается, и изменяют свое положение все зубчатые червячные сек. торы 5 независимо от регулятора 1. Первый узел управления также можно...

Номер патента: 1635231

Опубликовано: 15.03.1991

Авторы: Линник, Ходский, Швайко

МПК: H01P 1/12, H01P 3/20

Метки: квазиоптический, коммутатор, мощности

...элемента 4. Переключающий элемент 4 выполнен в виде металлических лепестков 5, установленных свозможностью перекрытия сечения входного отрезка 1 лучевода с зазором 6 междусмежными краями металлических лепестков 5, Внутренние торцовые поверхностиметаллических лепестков 5 выполнены в виде круглого отверстия 7. Перемещение ме таллических лепестков 5 осуществляется спомощью рычагов 8, соединенных посредством шестерней 9 с механизмом 10 перемещения,Устройство работает следующим образом,Электромагнитный волновой пучок повходному отрезку 1 лучевода падает на переключающий элемент 4. При положенииметаллических лепестков 5, когда они разведены и не перекрывают входной отрезоклучевода 1, вся энергия волнового пучка попадает в выходной...

Номер патента: 1632912

Опубликовано: 07.03.1991

Авторы: Линник, Петраковский

МПК: B65H 67/00

Метки: куличей, надевания, съема

...удерживания кулича.Приводом предлагаемого устройства может послужить любой робот, который предназначен для съема паковок с мотальной машины. Устройство работает следующим образом.При снятии кулича с куличедержателя рабочая жидкость под давлением поступает в рабочую камеру гидроцилиндра 1, поршень 2 вместе со штоком 3 двигается вперед, также двигаются вперед жестко прикрепленные на штоке 3 упругие пластины 4 (фиг. 1), Между упругими пластинами 4 под прямым углом друг к другу расположены два ролика 5 (фиг. 5), которые с помощью трех держателей 6 и двух осей 7 крепятся к корпусу гидроцилиндра 1. Перемещаясьвперед, упругие пластины 4 надвигаются наролики 5 и вместе с тем расширяются. Чтобыуменьшить трение между пластинами 4 иролика ми 5...

Номер патента: 1631066

Опубликовано: 28.02.1991

Авторы: Грин, Линник, Чалый

МПК: C11B 1/02

Метки: влаготепловой, масличных, семян

...между основным и дополнительньпги корпусами Измельченные семенасои движутся поочередно с одного шнека на другой, Время движения продуктов по шнекам составляет 25-30 мин.В кожухе 8 установлены термопары 13, а в дцеках - влагомеры 14,теплоноситель нагревается электро,нагревательными элементами 12. Сигнал с термопар 13 поступает в исполнительный механизм, включающий иливыключаюший электронагревательныеэлементы 12 и таким образом поддер 5 10 15 20 25 30 35 живается постоянная темцерат ра теплоносителя, Влажность иэмельчеццьг:,семян сои измеряется цлагомсром 14При влажности вьдде заданной происходит удаление паров воды через вытяжной коллектор 8 из любого шнека.Таким образом электронагревательныеэлементы 12 нагревают минерал .оемасло,...

Номер патента: 1631065

Опубликовано: 28.02.1991

Авторы: Грин, Линник, Чалый

МПК: C11B 1/06

Метки: маслосодержащих, переработки, семян

...возрастающего давления и перемещения обрабатываемых семян сои возрастает трение между частицами массысемян, а сЛедовательно, возрастает итемпература до указанных зна.чений,Это, в свою очередь, позволяет исклочить предварительную обработку семянсои нагревом,В семенах сои содерю.тся Ряд нежелательных веществ, исключающих возможность применения ьмыхов и шротовв кормовых целях без дополнительнойобработки. К ним относятся ингибиторы трипсина, химотрипсина (липаэа илипоксидаза) и янтипитательные вещества (соин, сапонин),Учитывая, что соевые шроты являются очень ценным кормовьи и пищевым продуктом, содержащим весь комплекс незаменимых аминокислот необ -ходимо их обезвреживание, Тепловоговоздействия на соевую мятку в про -цессе подготовки...

Номер патента: 1631064

Опубликовано: 28.02.1991

Авторы: Грин, Кохан, Линник, Чалый

МПК: C11B 1/06

Метки: маслосодержащего, экструдирования

...и обращеццым вершиной встороцу малого основания усеченногоконуса с образованием зазора междукоцусцым насадком и внутренней поверхностью формующего элемента, приэтом последний выполнен составнымс возможностью осевого перемещения одной из частей для изменениявеличины зазора. 1 ил. троиство работает следующим об 163 1064регулируется величина зазора таким образом, чтобы давление в формующем элементе 4 составляло (13-18) 10 Па, а температура материала на выходе из конического насадка составляла 130- 140 ОС.На выходе из формующего элемента получается вспененная масса, состоящая из соевого масла, влаги и твердых частиц. Гранулометрический состав смеси такой, что 80% смеси проходит через сито с диаметром отверстий 1 ммИнгибитор трипсина...

Номер патента: 1623787

Опубликовано: 30.01.1991

Авторы: Галкин, Глазман, Дудниченко, Линник, Лиокумович, Парамошин, Пронин, Рояк, Сафронова, Смирнов

МПК: B05D 3/12

Метки: покрытия, полимерного

...частиц ность, равной осуществляю вания. 3 таб.162378приведены в Формула изобретения Таблица 1 Коррозионная стойкость в циклах допоявления повПлотност Адгезия в балпах Скоростчастиц,м/с Размер частиц Способ полготовки поверхности покрытия,г/смф 1 ач Через10 сут 5 Э 5 чО 50 55 60 0,5 Полное отсла 3-4 бработ отоком ние покрытия90100 110 абразивныхчастиц 3-4 1-2 Полн1-22-311-2 95 е отслаи ние покрытия110100120110 55 60 41-22-31 0,5 Полное отслаиван2-33-4 покрыт 120 110 130 110 50 55 60,0 Полно1-21-2 35 40 0,5 отслаивание покры110 115 120 110 оО 30 40 50 Польое 2-3 1-2 2-3 1-2 тслаивание покрыт110 115 110 6,35 40 55 ьО Полное отслаи ие покрыты1101151 ЭО 3-4 2-3 О,Обработкапотоком олное отсла-3 ание покрытия190200250200 1-21 чО 50 55 60...

Номер патента: 1623646

Опубликовано: 30.01.1991

Авторы: Иванов, Линник, Турчин, Чеглаков

МПК: A61F 9/00

Метки: глаукомы, лечения, хирургического

...прокол конъюнктцнь н црокции середины волнообразной кривой боковой стороны склерального лоскута. В этом же месте исполняют прокол склерального лоскута и его ложа. После извлечения иглы из склеры прокалывают конъюнктиву с внутренней стороны с выво 10 15 20 25 30 35 45 55 дом шва на ее поверхность в 2 - 3 мм от места вкола. Концы швов завязывают двумя узлами: первый узел - двойной, второй - простой развязывающийся. Конъюнктивальный лоскут зашивают непрерывным швом из шелка 8,0. Накладывают монокулярную повязку.Пример. Больной, Ш., 1940 года рождения, поступил в клинику по поводу неоваскулярной о/у ЗЗС нестабилизированной глаукомы, трижды оперированной. При поступлении ВГД=62 мм Нд. Тонографические показатели Ро 59 С 0,07 ГЗ 4 КБ...

Номер патента: 1623577

Опубликовано: 30.01.1991

Авторы: Линник, Муляр, Пономарев, Шкодкин

МПК: A01C 3/00, E02B 5/08

Метки: включений, крупных, навоза, отделения

...вращения барабана 6 и закреплены нд ос . 9, расположенной эксцентрично относительно вала 5 барабана 6.Устройство снабжено отражателем 10, который выполнен в виде набора клиновидных элеиеьтов 11, каждый из которых своим оснонднием 2 закреплен на одном из отогыу;ых учаокод 4 решезки 1 и обращен упомянутым эцовдием 12 в сторону трубопроьодд .1,Каждый клиновидныи элемент 11 выполнен шириной 13 (в оси) основания 12, павной ширин отогнутого участка 4 решетки 1, и длиной 14 (в оси) не менее дв. иной .лньксцсн ист.тд (Я) оси 9 крепления пальцев 8.Известно, цто вибо,ее часто всрецающаяся максимальная длина включений составляет 50 мм, д надежная работа погрузчиков навозной массы ПНЖ, насосов ННТ, НЖНдолжна обеспечиваться нд навозной массе,...

Номер патента: 1622817

Опубликовано: 23.01.1991

Авторы: Афанасьева, Езерницкая, Кохреидзе, Линник, Федоров, Чаброва

МПК: G01N 33/44

Метки: внутриглазной, имплантации, пригодности, силоксанов

...д о пригодлазнои имслучаях т 1,0 и везде соот вию токсичности делаютдля вн эи боле ности и планта тствовапо отсутериала. ии. основании исетилщенилсило ания 35 обра х интраокуСЛЕ ацо о(56) Цаниель 1978, гл. б, Вп,3евон научно-тохирургия гларов, .1,Ф, ЛиВ.1 Кохреи;а и И,1,В.ср088. 8)Олбсрти Р200,трансплантологии сил ш в условиях повыше к биосовместимости, преик внутриглазной имплантаизобретеция является упроба, С зтои целью токсиколо оцтроля полимерных изделий ов проводят анализ 81 Н-свя т интенсивность полосы О :-0-81 - свзи и ицтснсив тцого колебашя полосы 81 Н- отиошсци И 10 к ИВ более олько в 3 случаях отмечалось небольшое отклонение показателен по са1622817 Составитель Л. Конюхова Техред М,Дидык Корректор О. Кравцова Редактор И....

Номер патента: 1622304

Опубликовано: 23.01.1991

Авторы: Горячев, Линник, Маслов, Мельник, Синцова

МПК: C03C 3/253

Метки: магнитооптическое, стекло

...варки 1050-1 100 С находиэлектронике и может бьп ь использовано в оптических приборах, лазерной технике. С целью увеличения постоянной Верде н ближнеи ин 11 рдкрасной сбласти спектра при сэхранении вь сок й термостойкости магнитооптическое стекло имеет следующий сэс дв, мас, ,; СеО 10-40; ЕпО 20-40;1 О20-40; /О 5-29; МпО 1-5.1 остоягидл Верде н ближней ИК-области спектра составляет 015- 0,28 мин/Э см, термостойкость 120 С.табл,длл снятия нну,"ренних наиря кении при 250-300 С н течение 48 ч, эдтем - медленное охлаждение до комнатной температуры. Полученные стеклд подвергаются шлифовке и полировке.В полученных образцах имеряют угол врацения плоскости поляризации в магнитном поле, для чего применя 6 =1 И,е- постоянндл Верде,...

Номер патента: 1622266

Опубликовано: 23.01.1991

Авторы: Линник, Тимощук, Шильдер

МПК: B65H 51/00, B65H 59/18

Метки: намотки, нитевидного

...7 совпадает с направлением вращения натяжителя,Упругие связу ощие полосы и чапрэвитепи для проводки нити могут оьп ь выпочь ены в виде единого элемента 15.Средство для передачи управля 1 ощего перемещения от приклона 3 выполнено в виде кинематимской связи, состоящей из рычагов 16 и 17, тяги 18, ползуна 19. Рычаги 16 и 17 шарнирно закреплены на корпусных деталях машины. Одно плечо рычага 16 шарнирно закреплено к приклону 3, Выходное плечо рычага 17 поджата к одному концу ползуна 19, к другому концу которого прикреплен опорный центр 13,Устройство работает следующим образом,Если выбран режим программирования выходного натяжения, при котором оно монотонно снижается, то исходное положение тела вращения недефпрмированное. Эго значит, что в...

Номер патента: 1621150

Опубликовано: 15.01.1991

Авторы: Жилков, Линник, Сергеев

МПК: H03K 4/06

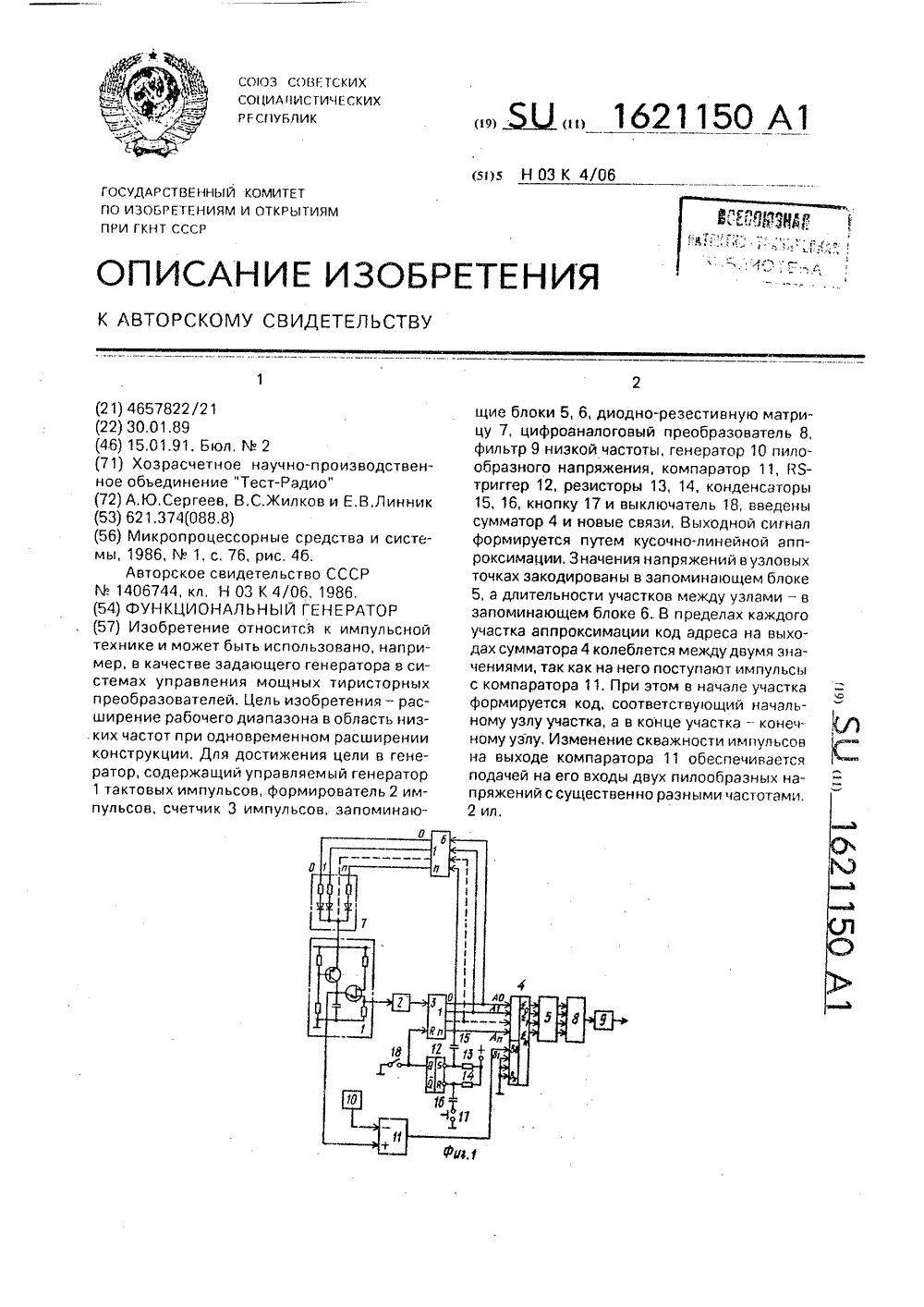

Метки: генератор, функциональный

...чертеж. Эти импульсы проходят через сумматор 4 в виде второго слагаемого и появляются на входе запоминающего блока 5 в виде адреса "0001", к которому также соответствует нулевой код на его выходе. Следовательно, выходное напряжение устройства также равно нулю, В таком режиме устройство находится до нажатия кнопки 17, когда триггер 12 переключается, и сигнал "ноль" на его выходе разрешает счетчику 3 переключаться по сигналам формирователя 2.При первом переключении счетчика 3 на его выходе появляется адрес "0001" (фиг, 2 б), по которому из запоминающего блока б выбирается слово "0001000000", т.е, в его шестом разряде появляется "1", Конденсатор в генераторе 1 зарякается через резистор шестого разряда диодно-резистивной матрицы 7, что...

Номер патента: 1620688

Опубликовано: 15.01.1991

Авторы: Галенко, Линник, Лысенко

МПК: F04D 29/20

Метки: вала, крутящего, момента, передачи, сборки, узла

...8 и приваривают ее к кон цам 6 штифтов 3.Сборку узла осуществляют следующим образом.Центрируют деталь 2 относительно вала 1, устанавливают и притирают по верхность конуса 9, которая принадлежит как детали 2, так и валу 1. После этого штифты 3 устанавливают в предварительно подготовленные гнезда 4 по линии сопряжения вала 1 и детали 2 параллельно оси вращения вала 1. На установленные 30 штифты 3 надевают кольцевую обойму 7 и приваривают последнюю к штифтам 3. Существенной разницы не будет, если собранные и закрепленные штифты 3 в кольцевой обойме 7 в сборе установить в предварительно подготовленные гнезда 4, Однако технологически это сложнее, так как трудно скоординировать штифты 3, После чего осуществляют поджатие гайкой 5 штифтов...

Номер патента: 1619378

Опубликовано: 07.01.1991

Авторы: Величко, Караев, Кондратюк, Линник, Сергеев

МПК: H03K 3/03

Метки: мультивибратор

...с первой 11 и второй 12 выходными шинами.40 ляется "0",логическая "1" на выходелогического элемента 5 блокирует попервому входу логический элемент 1и конденсатор 3 разряжается черездиод 4 и выход логического элемента1, Сигнал "О" на выходе логическогоэлемента 1 и сигнал "1" на выходелогического элемента 5 сохраняютсядо тех пор, пока напряжение на втором входе элемента 5. не достигнетуровня его переключения (момент времени Т , на фиг,2 г). На выходе логического элемента 5 появляется "О"(фиг,2 д), а на выходе логическогоэлемента 1 - "1", поскольку на еговходах устанавливаются нули, Диод 4запирается, и конденсатор 3 снованачинает заряжаться. Далее циклы повторяютсяПри подаче на шину 9 мультивибратора сигнала высокого логического...

Номер патента: 1618808

Опубликовано: 07.01.1991

Авторы: Архипенко, Афанасьев, Линник, Марышев, Плиско

МПК: E01C 19/48

Метки: асфальтоукладчик

...под очередную загрузку в подштоковую полость гидроцилиндра 16 подается под давлением рабочая жидкость. Итоки гидроцилиндра, перемещаясь под действием давлений рабочей жидкости, поворачивают створки относительно шарниров 20 крепления к раме 2 укладчика, при этом корпус гидроцилиндра 16 отклоняется вверх от своего первоначального положения относительно шарнира 17, а шарнир 18 в своем поступательном движенич перемещается по радиусной кривой с радиусом, равным по величине расстояния от оси шарнира крепления штока в исходном положении при раскрытых створках бункера до оси шарнирного крепления створок 20 к раме 2 укладчика.При полностью опрокинутых боковых створках шарниры 18 перемещаются, бункер разгружается. Для уменьшения энергозатрат в...

Номер патента: 1615555

Опубликовано: 23.12.1990

Авторы: Линник, Малюкин, Сергеев

МПК: G01F 3/00

Метки: жидкости, малых, расходов

...между верхним 4 и нижним 5 ограничителями движения шарика 6. Пузырек движется со скоростью жидкости, входит н вертикальный участок трубопровода 3, поднимается вверх и касаег:я всплывшего шарика 6, Все это время высокочастотный генератор 8 генерирует высокочастотное переменное напряжение. По мере дальнейшего подьема воздушного пузцрька по участку трубопровода 3 сила, выталкивающая щарик 6 из жидкости и прижимающая его к верхнему ограничителю 4, постепенно уменьшается и становится меньше силы тяжести шарика 6, он падает и останавливается нижним Ограничителем 5. При этом шарик выполняет роль металлического сердечника, резко вводимого в высокочастотную катушку 7. Параметры высокочастотного генератора выбраны так, что его автоколебания при...

Номер патента: 1614885

Опубликовано: 23.12.1990

Авторы: Горушкина, Кириченко, Линник, Лукк, Островерхов, Полева, Пшеничникова

МПК: B22C 5/00

Метки: оборотных, свойств, смесей, стабилизации, формовочных

...что повышает качество формовочной смеси.Согласно способу контроля и ст б зации свойств оборотных формов ексный технологическийЗаказ 3946 . Тираж 624 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат Патент", г. Ужгород, ул.Гагарина, 101 К ик Кисх.Х Хэгде Кик - коэффициент изменения соержания компонента смеси, влияющего наоказатель хрупкости;Х - текущее значение показателя хрупости, о ;Кисх - коэффициент исходного содержаия компонента смеси, влияющего на покаатель хрупкости;ЭХ - эталонное значение показателяхрупкости,.Способ контроля и стабилизациивойств оборотных формовочных смесейребует предварительной подготовки,...

Номер патента: 1608744

Опубликовано: 23.11.1990

Авторы: Линник, Пичугин

МПК: G11C 5/02

Метки: блоков, накопитель, памяти, сердечниках, ферритовых

...импульса разрядного тока на время, необходимое для завершения переходных процессов установления тока и затухания помехи в разрядной цепи, При этом, если выбранный ферритовый сердечник находится в состоянии "1", происходит его перемагничивание в состояние 0 , и на вы 11 1бранном разрядном проводе наводится 1 0 ЭДС , соответствующая сигналу " 1 11 . Полезный сигнал с сердечника считывается с выбранного разрядного провода (система 2,5 Д 2 Я) либо со специальной обмотки счйтывания (система 2,5 ЛЗУ). 15Выполнение цепи адресного тока в виде двухпроводной линии, состоящей из адресного провода 5 и печатного проводника 6, по которому адресный ток возвращается к элементам 2 элек троники обрамления,. обуславливает значительное снижение...

Номер патента: 1608563

Опубликовано: 23.11.1990

Авторы: Кратиров, Линник, Мельгуй, Цукерман

МПК: G01N 27/80

Метки: механических, свойств, ферромагнитных

...управляемые вентили Ч 2 и ЧЗ и тэк далее до полного разряда накопительного конденсатора 7.Величина возврата энергии в накопительный конденсатор 7 определяется параметрами колебательногоС-контура,состоящего из накопительного конденсатора 7, вентилей коммутатора 8 и намагничивающего соленоида 9. Таким образом, происходит колебательный разряд накопительного конденсатора 7 на индуктивность намагничивающего соленоида 9, с формированием при этом пачки однополярных импульсов магнитного поля с убывающей до нуля амплитудой, После окончания пачки импульсов сигнал, поступающий со второго выхода блока 2 управления на вход программного блока 1, уменьшает аналоговый сигнал на первом выходе программного блока 1, и снова начинается заряд...

Номер патента: 1607802

Опубликовано: 23.11.1990

Авторы: Линник, Привалов, Чечин

МПК: A61B 18/20, A61F 9/008, A61N 5/067 ...

Метки: глаз, дисцизии, имплантированных, искусственных, образований, оптических, пленчатых, поверхности, элементов

...создаетусловия для повторной АИГ-лазердисцизиина пробой во вновь отслоившихся участках.Пример 1, Больной 3 52 г. Диагноз: артифакия, заднекамерная интраокулярная линза(ИОЛ), вторичная пленчатая катаракта,плотно прилегающая. к задней поверхности.оптической части ИОЛ левого глаза. Острота зрения 0 1 (ие гдррпктируется),30.12.88 г. проведена лазердисцизия вторичной плеичатой катаракты, плотно прилежащей к задней поверхности оптическойчасти ИОЛ.Больной усажен за прибор, голова фиксирована на лицевой подставке щелевой лампы.Включен АИГ лазерный источник с длинойволны 1,06 мкм, Под визуальным контролемщелевой лампы прицельный луч с длинойволны 0,63 мкм сфокусирован в плоскостипленки на 6 ч. Для отслоения пленки от задней поверхности ИОЛ...

Номер патента: 1605964

Опубликовано: 15.11.1990

Авторы: Ермоленко, Линник, Муляр, Пономарев, Шкодкин

МПК: A01C 3/00

Метки: включений, крупных, навоза, отделения

...работает следующим об" разом.Навозная масса подается насосом (не показан) в корпус 1 через загрузочный патрубок. Проходя гаситель энергии потока 8 и далее - через входное окно 4, она равномерным потоком распределяется по поверхности решетки 13.Жидкая фракция проходит через прорези 15 решетки и, очищаясь, направляется по выгрузному патрубку 7 в метантенк (не показан), Включения задерживаются на элементах решетки, Первоначально задерживаются включения, длина которых в несколько раэ превышает длину прорезей решетки. Эти включения образуют на ней свою сетку с ячейками меньших размеров, что значи О тельно повышает количество улавливания примесей. Затем на сетку наслаиваются более короткие (до 5-7 мм) включения. Остающиеся промежутки...

Номер патента: 1603499

Опубликовано: 30.10.1990

Авторы: Зозулев, Каленюк, Линник, Молодчик, Шаврак

МПК: G05F 1/577, H02H 7/12, H02M 3/335 ...

Метки: электропитания

...гарантирует 50 корректный запуск начала работы процессора микроЭВ 11,При аварии одного из выходных напряжений, например при превьппении напряжением =Ць допустимого значе ния УУ ь (Фиг, 2), срабатывает пороговый элемент 33 максимального напряжения, вьдавая сигнал логической "1" на первый вход элемента 21. На выхоУУ ,Н , УУ- напряжения сигналовип ф иписточни.ка питания(выходных напряженийсистемы)задержанного сигнала источника ных значений напряжений =Иьы="ы ф=1 ьы з Если значения этих напряжений со ответствуют допустимым, на выходахвсех пороговых элементов вырабатываются сигналы логического "О". Соответственно на выходах элементов 2 ИЛИ-НЕ 20 - 22 Формируются сигналы логической 1". Эти сигналы от элемента 20 поступают на...

Номер патента: 1602515

Опубликовано: 30.10.1990

Авторы: Легошин, Линник, Семикова

МПК: A61F 9/007

Метки: лечения, неоваскуляризации, оболочки, роговой

...в конъюнктивальную полость р-аппликатор (с талием - 204 или стронцием в ) доза на один сеанс лечения составляет от 200 до 500 сГр, а экспозиция выбирается в зависимости от вида и мощности аппликатора и составляет в среднем от 2 до 10 мин, После проведения сеанса р-аппликации аппликатор осторожно удаляют из конъюнктивальной полости и инстиллируют в нее 2000-ный раствор сульфацила натрия. Сеансы р-аппликационной терапии повторяют через день. В зависимости от эффекта лечения количество сеансов р-аппликаций мо160255 формула изобретения Составитель С. ГлукодедРедактор В. Ковтун Техред Л. Кравчук Корректор Л. 1 атай:Заказ 3343 Тираж 484 ПодписноеВНИИГ 1 И Государственного комитета по изобретениям и отк 1 зьтиям при ГКНТ СССР113035. Москва, Ж...

Номер патента: 1601308

Опубликовано: 23.10.1990

Авторы: Волынский, Запара, Козин, Линник

МПК: E21B 7/24

Метки: агрегат, буровой

...не показаны. Для компактности они могут быть смонтированы по типу полиспаста. Для передвижения по строительной площадке с помощью транспортного средства платформа 1 снабжена колесами 42. Дпя транспортировки бурового агрегата в горизонтальном положении (за пределами строительной площадки) с использованием автомобиль ного транспорта выполнены подъемные петли 43.Возможное положение подвижных узлов агрегата на чертежах изображено штрихпунктирной линией.Буровой агрегат работает следующим образом.После установки его в рабочее положение на месте образования скважины производят наводку направляющего приспособления 10 таким образом, чтобы ось погружного рабочего органа 16 совпала с меткой оси скважины на местности. Наводку производят с помощью...

Номер патента: 1601101

Опубликовано: 23.10.1990

Авторы: Ли, Линник, Медведева, Рябоконь

МПК: C09K 7/00

Метки: баритового, буровых, гидрофильного, растворов, утяжелителя

...соотношении позволяет обеспечить необходимую гидрофильность поверхности (показатель гидрофильности не менее 803) и отсутствие ТПФН в свободном виде в готовом продукте, цто, в свою очередь, приводит к повышению утяжеляющей способности утяжелителя. формула изобретения 1. Способ полуцения гидрофильного баритового утяжелителя буровых растворов путем перемешивания бари- тового флатационного концентрата с водным раствором триполифосфата натрия, о т л и ч а ю щ и й с я тем, что, с целью повышения утяжеляющей способности утяжелителя при темпера"отуре до 150 С, перед смешением баритового флотационного концентрата в водный раствор триполифосфата дополнительно вводят жидкое стекло, при этом триполифосфат и жидкое стекло используют...

Номер патента: 1580429

Опубликовано: 23.07.1990

Авторы: Линник, Молявко, Сергеев

МПК: G01H 7/00

Метки: гармониками, изменяющимися, музыкального, тона, формирователь

...1 через последовательносоединенные усилитель 2 с автоматической регулировкой усиления, управ, ляемый селективный Фильтр 3, Фильтр4 нижних частот связан с первым входом выходного сумматора 5. К второму входу выходного сумматора присоединены управляемый шунт б, (элемент с управляемым активным сопротивлением), резистор 7, связывающий его с выходом усилителя 2, Управляющие входы управляемого шунта и управляемого селективного Фильтра присоединены квыходам введенных частотомера 8 и уровнемера 9. Выход устройства соединен с выходом сумматора 5.Звуки, воспринимаемь 1 е микрофоном1, после усиления в усилителе 2 имеют постоянный уровень независимо от тона этих звуков. Если эти звуки имеюттон ниже второй октавы, то они проходят через...

Номер патента: 1580238

Опубликовано: 23.07.1990

Авторы: Линник, Мельгуй, Сандомирский, Цукерман

МПК: G01N 27/80

Метки: движущихся, ферромагнитных, электромагнитного

...интегрировать напряжение Е (С) и в момент времени С напряжение Я(,) на его выходе превышает напряжение Б, прямого срабатывания третьего компаратора 7. В момент вре 55 мени й третий компаратор 7 срабатывает и на его выходе устанавливается высокий уровень напряжения, который через первый логический элемент ИП 9 38ра блокируе . и, 1 й .ог 1 д гк 1 мент И 15 (импульсы от генератора 14 импульсов постоянной частоты начинают поступать з счетчик 16) и открывает второй ключ 10. Напряжение Ьс выхода источника 11 опорнога напряжения через открытый второй к;пвч 10 поступает на второй вход интегратора 5 и начинает интегрироваться на нем одновременно с напряжением Я, (С).Величина напряжения Ь на выходе источника 11 опорного напряжения...
