Зозулев

Номер патента: 2002355

Опубликовано: 30.10.1993

Авторы: Зозулев, Каленюк, Линник, Молодчик

МПК: H02M 3/335

Метки: вторичного, импульсным, источник, регулированием, электропитания

...используется однотактная схема широтно-импульсной модуляции, в то время как в устройстве-прототипе требуется применение двухтактной схемы широтно-импульсной модуляции. Кроме того, так как коммутация обмотками трансформатора управления в заявляемом устройстве в каждом такте осуществляется одним транзистором, обеспечивается идентичность временных параметоов управляощих импульсов, а следовательно, пов:-.шается устой ,ивость работы устройства,На фиг,", - функциональная схема устройства; на фиг.2 - электрическая принципиальная схема одного из возможных вариантов источника вторичного электропитания с импульсным регулированием,Устройство содержит (см. фиг, 1) регулируемый двухтактный конвертор 1. имеющий первый 2 и второй 3 входы...

Номер патента: 1642454

Опубликовано: 15.04.1991

Авторы: Зозулев, Каленюк, Линник, Молодчик

МПК: G05F 1/573

Метки: защитой, импульсным, регулированием, стабилизирующий, току

...выпрямленноеи отФильтрованное входное напряжениепеременного токаУв стабилизированное выходное напряжение постоянного тока =П ,При принятии выходным напряжением аузла 6 широтно-импульсной модуляций своего низкого уровня (момент с) через некоторое время84, определяЛемое инерпианностью полупроводниковых ,элементов усилителя 2 мощности,транзисторные ключи последнего переходят в проводяцее состояние. Сигнал датчика 3 тока усилителя 2 поступает через делитель 9 .на неинвертирующий вход компаратора 7 в ниде напряжения пилообразной Формы Б-.При перегрузке по току, когда уро вень напряжения .01- превышает уровень опорного напряжения Поп (момент с ), выходное напряжение 0 компаратора 7 повышается, диод 11 переходит в проводящее...

Номер патента: 1636837

Опубликовано: 23.03.1991

Авторы: Зозулев, Каленюк, Молодчик, Шаврак

МПК: G05F 1/569

Метки: двухполярный, защитой, постоянного, стабилизатор

...запчта нагрузки от перенапряжений,чем расширяютсяфункциональные возможности стабилизатора. 1 ил.Составитель С.НенаховТехред Л.Сердюкова .КоРРектоР Т.МалецРедактор Л. Гратилло Заказ 816 Тираж 473 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 5 163 б 83 водимости, коллектором подключенный к базе регулирующего транзистора, первый резистор, первым выводом подключенный к эмиттеру управлянщего5 транзистора, диод, включенный между выходным силовым выводом и эмиттером управлякицего транзистора, источник опорного напряжения, первым выводом подключенный к второму выводу первого...

Номер патента: 1603499

Опубликовано: 30.10.1990

Авторы: Зозулев, Каленюк, Линник, Молодчик, Шаврак

МПК: G05F 1/577, H02H 7/12, H02M 3/335 ...

Метки: электропитания

...гарантирует 50 корректный запуск начала работы процессора микроЭВ 11,При аварии одного из выходных напряжений, например при превьппении напряжением =Ць допустимого значе ния УУ ь (Фиг, 2), срабатывает пороговый элемент 33 максимального напряжения, вьдавая сигнал логической "1" на первый вход элемента 21. На выхоУУ ,Н , УУ- напряжения сигналовип ф иписточни.ка питания(выходных напряженийсистемы)задержанного сигнала источника ных значений напряжений =Иьы="ы ф=1 ьы з Если значения этих напряжений со ответствуют допустимым, на выходахвсех пороговых элементов вырабатываются сигналы логического "О". Соответственно на выходах элементов 2 ИЛИ-НЕ 20 - 22 Формируются сигналы логической 1". Эти сигналы от элемента 20 поступают на...

Номер патента: 1552158

Опубликовано: 23.03.1990

Авторы: Зозулев, Каленюк, Линник, Молодчик

МПК: G05F 1/577

Метки: выходного, зависимой, коммутацией, постоянного, стабилизатор

...вторые выводы токоограничивающего резистора.12 и второгорезистора 13 смещения, а управляющимвыводом - база транзистора 11,Стабилизатор работает следующимобразом.При подаче на выводы 14 и 15входного напряжения Уи отсутствиина выводе 18 относительно шины нуле-сного пстенциа,па напряжения Бполонительной полярности выходное йапряжение Б ь будет на нулевом уровне,поскольку отсутствует ток в цепиуправления транзисторного регулирующего органа 1,При нарастаний управляющего напряжения 11 дс некоторого уровня открываются траизисторньй регулирующийорган 1 и ключ 10 причем дпя последнего открывающий ток течет черезэмиттер-базовый переход транзистора11 и резистор 13 смещения, Выходноенапряжение Бвь по-прежнему отсутствует ввиду шунтирующего...

Номер патента: 1545291

Опубликовано: 23.02.1990

Авторы: Зозулев, Молодчик, Нефедов, Шаврак, Яковенко

МПК: H02J 9/06

Метки: бесперебойного, источник, питания

...а их выходы подключены соответственно к управляюшим входам сетевого 8 и резервного 1 уси лителей мощности. Выход выпрямителя 10 с фильтром подсоединен также к клеммам 17 нагрузки.Источник бесперебойного питания работает следующим образом. 20Напряжение сети 3 переменного тока поступает на входы сетевого выпрямителя 5 с фильтром и датчика 4 напряжения сети. Выпрямленное напряжение сети переменного тока подается затем 25 на вход сетевого усилителя 8 мощности. Датчик 4 напряжения сети выдает сигнал в виде логической "1" на информационный вход Р-триггера 14, При поступлении от задающего генератора 0 12 импульсов на тактовый вход Р-триггера 14 на первые входы первого 15 и второго 16 элементов И выдаются сигналы в виде логических "1" и "0"...

Номер патента: 1429253

Опубликовано: 07.10.1988

Авторы: Зозулев, Каленюк, Молодчик, Нефедов, Суслов, Шаврак

МПК: H02H 7/10, H02M 7/04

Метки: бестрансформаторным, входом, источник, питания

...35 и Зб усилителя 2 мощности в линейном режиме и выходу их из строя, Поэтому, пока напряжение Ен вспомогательного источника 15 не достигнет определенного уровня, необходимого для работы узлов, и определяемого значения 11, узел 23 блокировкиммодулятора блокирует подачу импульсов управления У на узел 11 управляющих транзисторов. При достижеонии напряжения Еуровня 11 м (мо - мент 1 ) на усилитель 2 мощности через узел 11 управляющих транзисторов начинают поступать управляющие импульсы и на выходе источника появляется нарастающее за счет заряда конденсаторов выхода усилителя 2 мощности напряжение =Л , . Модулятор 7 формирует управляющие импульсы по принципу сравнения пилообразного напряжения с изменяющимся уровнем сигнала рассогласования...

Номер патента: 1423991

Опубликовано: 15.09.1988

Авторы: Зозулев, Каленюк, Шаврак

МПК: G05F 1/569

Метки: стабилизатор

...выходе первого каскада 5имеет низкий уровень и, посколькуразделительный диод 6 в это времянаходится в непроводящем состоянии,транзистор 8 оказывается развязаннымот каскада 5, т,е. транзистор 8 находится в это время в режиме генератора стабильного тока, а составнойрегулирующий элемент работает какусилитель стабильного тока с коэффициентом усиления по току, равнымпроизведению коэффициентов передачипо току транзисторов, составляющихрегулирующий элемент 1. Следовательно, до момента времени, когда выходное напряжение П, стабилизаторадостигает уровня, достаточного дляоткрывания транзистора 9, выходнойконденсатор 3 заряжается стабилизированным током открытого составногорегулирующего элемента 1, При этомисключено недопустимое скачкообразное...

Номер патента: 1365236

Опубликовано: 07.01.1988

Авторы: Зозулев, Каленюк, Максимов, Молодчик, Нефедов, Суслов

МПК: H02H 7/12

Метки: вторичного, защитой, источник, стабилизированный, электропитания

.... Это усиленное напряжениеобратной связи дУ через делитель 3сигнала рассогласования поступает напервый вход компаратора 4 (ьУ, ). Вмомент времени С = когда напряжение Ц равно дБ , -узел компаратоАра 4 вырабатывает напряжение высокогоуровня и, тем самым, выдает запрещающий сигнал У , на узел 5 управлениясиловым ключом 1 и последний переходит в непроводящее состояние, Черезнекоторое время., равное времени задержки Б , после момента времениоккогда генератор 11 снова выдает напряжение высокого уровня, узел 10 обнуления компаратора своим короткимимпульсом низкого уровня, подаваемымна вход обнуления компаратора 4, переводит последний в первоначальноесостояние, соответствующее напряжениюнизкого уровня на его выходе, и силовой ключ 1 остается...

Номер патента: 1348950

Опубликовано: 30.10.1987

Авторы: Зозулев, Максимов, Молодчик, Нефедов

МПК: H02J 9/06

Метки: запоминающего, устройства, электропитания, энергозависимого

...11 напряжения, при этом от источника 1 О резервного питания ток не потребляется. На входной клемме 9 сигнала аварии сети питания ЭЗУ 5 при этом присутствует сигнал 1, разрешающий работу ЭЗУ в нормальном режиме (обращения, записи, считывания и т.д.). Это является нормальным исходным состоянием системы, при котором ЭЗУ может работать длительное время.При пропадании или снижении ниже допустимого и устанавливаемого потенциометром 22 (фиг. 2) напряжения Г, сети на выходе компаратора 6 устанавливается уровень 1;.1, который через вход и второй выход узла 7 задержки обеспечивает формирование (без задержки за сцет диода 25) с помощью формирователя фронта импульса (триггера Шмитта) сигнала аварии сети питания ЭЗУ 5 О уровня с крхтым...

Номер патента: 1285412

Опубликовано: 23.01.1987

Авторы: Зозулев, Максимов, Шершень, Яковенко

МПК: G01R 31/333

Метки: долговременных, испытаний, сильноточных, цепей

...которой определяет значениетоха 1 . 12 2Напряжение источника 8 напряжениячерез цепь между клеммами 3 и 4объекта 2 контроля прикладывается кнагрузке 9, значедие которой определяет значение тока 12,Аналогично напряжение источника10 напряжения через цепь с малымсопротивлением между клеммами 5 и 6объекта 2 контроля прикладывается кнагрузке 11 которой определяет значение тока 1 з,Источники 8 и 10 напряжения подключаются к объекту 2 контроля таким образом, чтобы токи 1 и Езсовпадали по направлению (фазе) стоком 11,Значение требуемого испытательного напряжения (О) обеспечиваетсяисточником 1 напряжения, а значениетребуемого тока (1 ц), протекающего через объект 2 контроля, обеспечивается так: значение тока, протекающего между клеммами 3 и 4,...

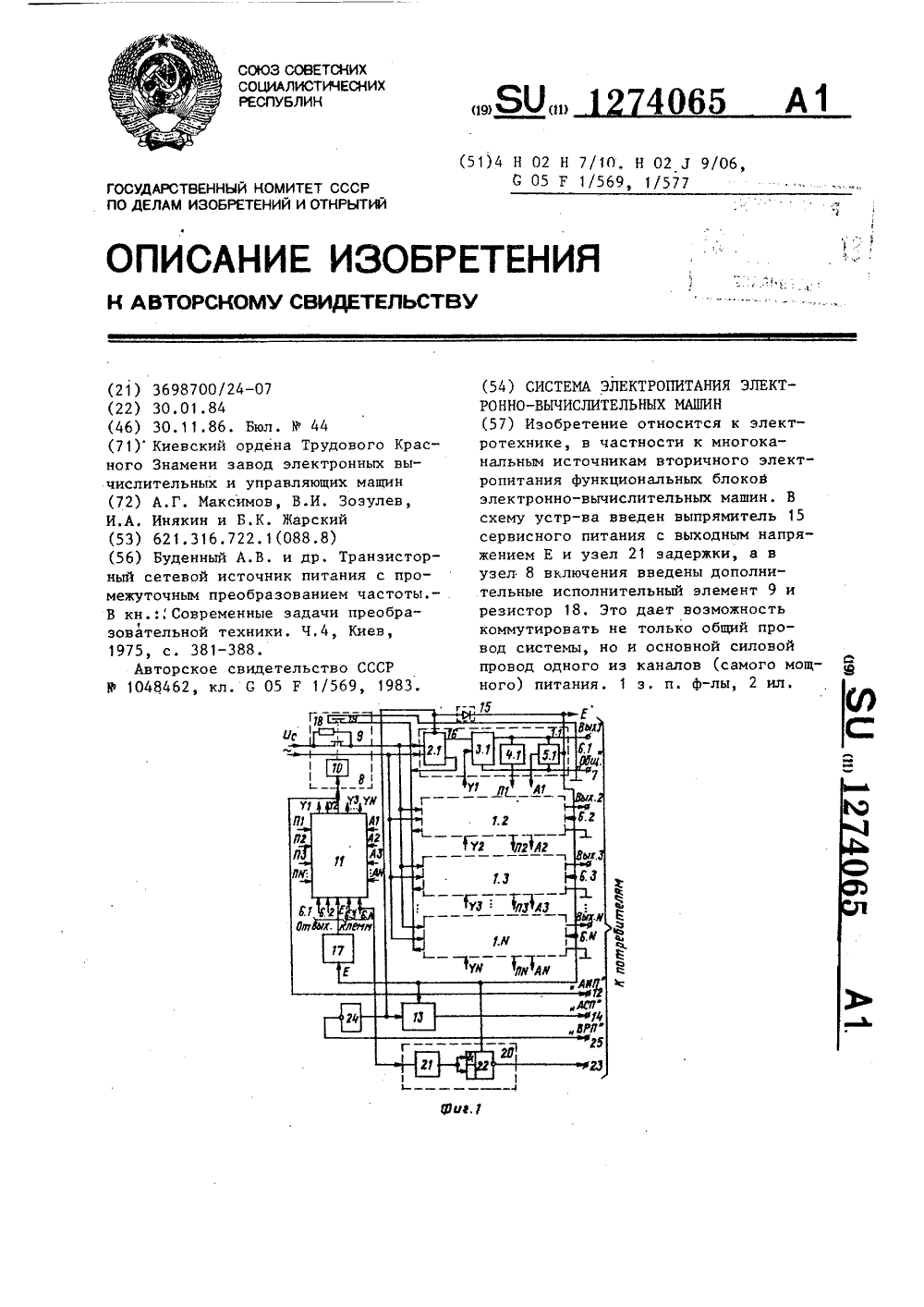

Номер патента: 1274065

Опубликовано: 30.11.1986

Авторы: Жарский, Зозулев, Инякин, Максимов

МПК: G05F 1/569, G05F 1/577, H02H 7/10 ...

Метки: машин, электронно-вычислительных, электропитания

...и сигнализации на соответствующие управляемые стабилизаторы 3.1-3.И напряжения и по программам пуска (п 1-пИ), определяемым узлами 4.1-4.И программируемого пуска соответствующих каналов питания, т.е. на выходных клеммах .б.1-б.И относительно общей клеммы 7 появляются номинальные выходные напряжения Ц -Пц в заданной последовательности.Узлы 5 защиты всех каналов питания с момента появления сервисного напряжения Е постоянно следят за выходным напряжением и током нагрузки и в случае их несоответствия заданной величине выдают в блок управления и сигнализации специальный сигнал аварии (А 1-АИ), которым засвечивает , ся адрес, соответствующий неисправному каналу питания, и отключается узел 8 включения. При этом исполнительными элементами 9 и...

Номер патента: 1129595

Опубликовано: 15.12.1984

Авторы: Зозулев, Инякин, Максимов

МПК: G05F 1/58

Метки: выходе, защитой, перенапряжения, постоянного, стабилизатор

...соединен с управляющим входом параллельногошунтирующего органа через введенный узел задержки, а выход датчикатока нагрузки подключен к второмувходу триггерно-блокировочного узланепосредственно,На фиг. 1 изображена фчнкциональ 20ная схема предлагаемого стабилиза".тора; на фиг, 2 - практическая схема одного из возможных вариантовпредлагаемого устройства; на фиг.3 -диаграммы напряжений, поясняющиеработу устройства.Устройство содержит последовательный регулирующий орган 1, управляющим входом соединенный с выходомузла 2 обратной связи, включающегов себя делитель 3 напряжения, опорЗОный элемент 4, усилитель 5 обратнойсвязи, вход узла 2 обратной связиподключен к выходным выводам 6.и 7,стабилизатора, блок 8 защиты, состоящий из датчика 9...

Номер патента: 1108416

Опубликовано: 15.08.1984

Авторы: Зозулев, Каленюк, Максимов, Суслов

МПК: G05F 1/56

Метки: непрерывным, регулированием, стабилизатор

...параллельно и включены в цепь эмиттера первого согласующего транзистора 11первого регулирующего узла 1.Стабилизатор работает следующимобразом.На входньк выводах стабилизатора имеется четыре (И=4) постоянных напряжения от одного общего источника первичного электроснабжения "ВуЦв ( 3 хЦрх отличающие -Ь ф)ся друг от друга по возрастанию на величину Ч, которая выбирается из расчета равномерной загрузки всех регулирующих узлов в максимальном диапазоне изменений входньк напряжений с целью обеспечения наименьшего падения напряжений на регулирующих узлах, т. е. 4 Ц Офъймдкс-Овх 4 мигде Бьн- максимально возможноевходное напряжение И-го регулирующего узла, выбранное с учетом изменений напряжения источника первичного электроснабжения при...

Номер патента: 1076889

Опубликовано: 28.02.1984

Авторы: Зозулев, Максимов, Суслов

МПК: G05F 1/58

Метки: защитой, стабилизатор, управляемый

...стабилизатора,выходом дополнительного источника ичерез внешний запускающий ключ с общей шиной и датчики тока нагрузки и напряжения, выходами подключенныек исполнительному органу защиты, введены блокировочный диод и элементиндикации аварии, а исполнительныйорган защиты выполнен в виде аналога тиристора на двух транзисторах разной проводимости с коллекторнымирезисторами, причем эмиттер первоготранзистора соединен с общей шиной стабилизатора и вторым выводом базоваго резистора, эмиттер второготранзистора подсоединен к среднейточке первого и второго резисторов,базы первого и второго транзисторовподключены к первым выводам своихбазовых резисторов и выходам датчиков напряжения и тока нагрузки соответственно, коллектор первого транзистора...

Номер патента: 1065841

Опубликовано: 07.01.1984

Авторы: Зозулев, Каленюк, Максимов, Суслов

МПК: G05F 1/56

Метки: источник, постоянного, стабилизированный

...подключены к второму вы" ходному выводу источника 21. 4 ОНедостатками устройства являются низкие удельные массогабаритные показатели из-за большой суммарной емкости фильтров, вызывающей увеличение расчетных мощностей выпря мителей и трансформатора, а также сравнительно невысокий коэффициентстабилизации.Цель изобретения.- улучшение удельных массогабаритных показателей и повышение коэффициента стабилизации.1Поставленная цель достигается тем,что в стабилизированный источник постоянного напряжения, содержа щий трансформатор, вторичная обмотка которого нмеет средний, два край" выходами узла обратной связи, а эмиттеры через первый и второй узлы ныпрямления с емкостным фильтром подключены соответственно к промежуточным и крайним выводам...

Номер патента: 1064462

Опубликовано: 30.12.1983

Авторы: Зозулев, Максимов, Молодчик, Яковенко

МПК: H03K 17/13

Метки: коммутатор, переменного, сети, электронный

...выходу источника питания,нижний вывод соединен с выходомвыпрямителя, вход которого подключен к выходу трансформатора, а состоящий из выпрямителя 5, резисторов 6 и 7, составляющих резистив 40 ный сумматор, усилителя-формирователя 8, трансформатор 9, источник 10 питания, элемент И 11, инвертор 12, запускающий ключ 13, а также блок 14 подготовки; состоящий из диода 15, конденсатора 16 и резисто 45150 ров 17 и 18,Тиристорные ключи 1 включены встречно-,параллельно в одну из шинсети, их управляющие выводы соединены с выходом блока 2 включения тиристоров 1. Вход трансформатора 9подключен к сети, а выход - к входу источника 10 питания и входу выпрямителя 5 формирователя 4 импульсов синхронизации, Вщсод источника 10 питания соединен с...

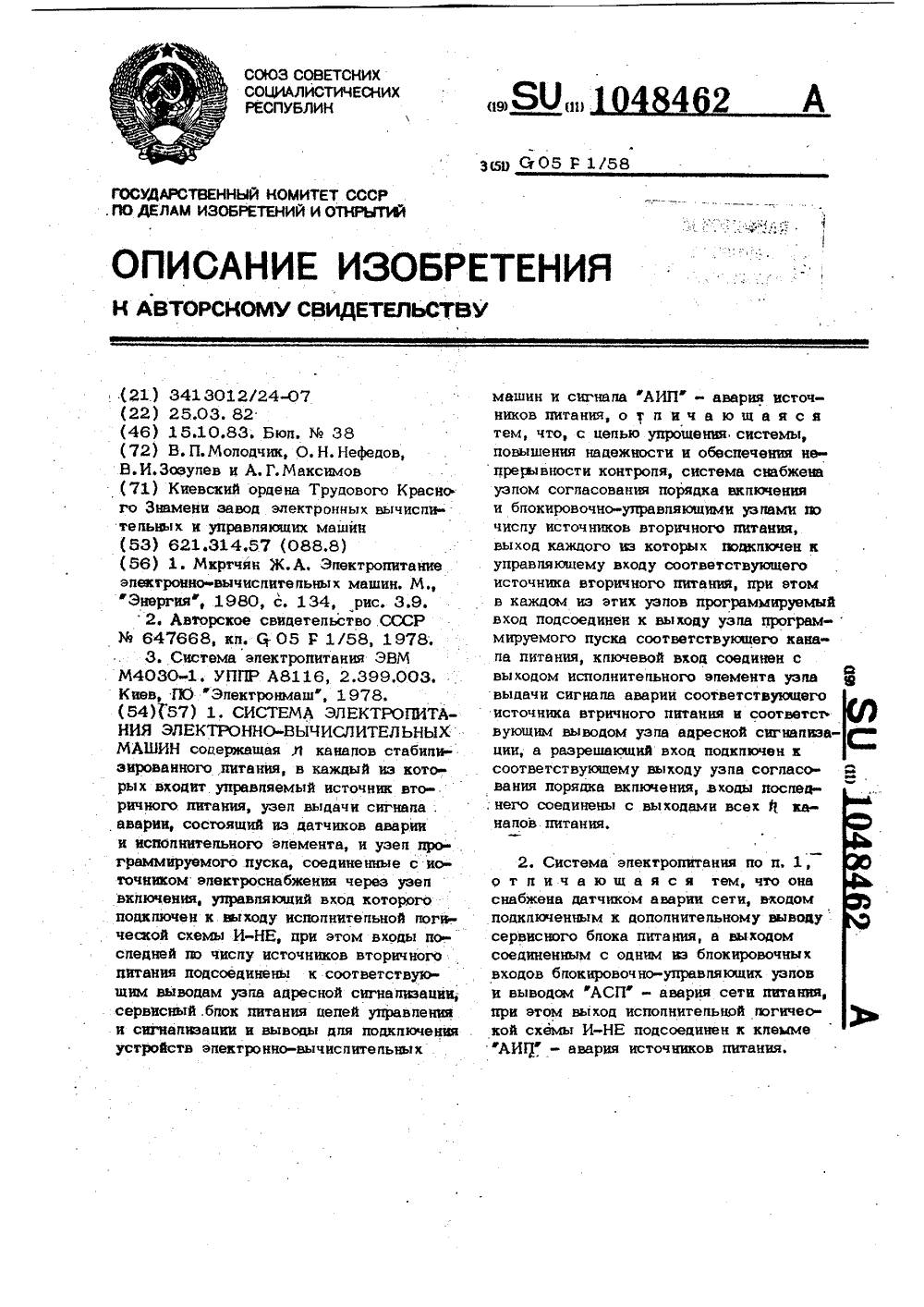

Номер патента: 1048462

Опубликовано: 15.10.1983

Авторы: Зозулев, Максимов, Молодчик, Нефедов

МПК: G05F 1/58

Метки: машин, электронно-вычислительных, электропитания

...(дубпирования) в источниках питания, уэпахи эпэментах системы, не испопьзованнойдпя оптимапьного управпения, блокировкии сигнапизации.Цель изобретения - упрощение, повышение надежности и обеспечение непре рывности контропя системы электропитания ЭВМ.1048462 3ния, уэеп выдачи сигнапа аварии, состоящий из датчиков аварии и испоциитепь. ного элемента, и уэеп программируемогопуска, соединенные с источником эпектроснабжения через уэеп вкпючения, уэравняющий вход которого поцкпючен квыходу испопнитепьной цогической схемы И-НЕ, при этом входы поспедней иочиспу источников вторичного эпектропитания подсоединены к соответствующим 10выводам узла адресной сигнапизации, атакже сервисный бпок питания цепей управпения и сигнализации и...

Номер патента: 1045224

Опубликовано: 30.09.1983

Авторы: Зозулев, Инякин, Озерянский, Речештер, Сумкин

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...1 ощий элемент на транзисторе и опорном диоде, включенный между входным выводом и управляющим входом регулирую- щего элемента, и узел защиты, состоя. 50 щий из датчиков минимального и максимального уровней выходного напряжения, подключенных относительно общей шины к выходному выводуу в узел зашиты вв 6 фф дены триггер с эмвттерной связью, транзистор, первый и второй разделительные55 диоды и запускающая 3 С-цепь, при этом питающий вывод триггера относителыв общей шины подключен к входнойу ам 24 2воду, 8 С -цепь включена между входным выводом и базой первого транзистора циггера, конденсатором подключена к входному выводу, первый разделитель ный диод включен между объединенными выводами резистора и конденсатора то- каРС-цепи...

Номер патента: 970342

Опубликовано: 30.10.1982

Авторы: Зозулев, Максимов, Суслов

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...другого типа проводимости, эмиттеры которых соединены с обшей шиной, а базы соединены с выходами делителя напряжения, состояшего из одного постоянного 4,1, выполненного на постоянных резисторах и одного регулируемого 4.2 делителей, включенных параллельно между выходами усилителя 1 и ужа 5 запуска, включенного между обшей шиной и вход ным выводом с максимальным питающим напряжением. Узел запуска в данном случае выполнен на стабилитроне и ограничительном резисторе.Выход постоянного делителя 4.1 под 45 ключен к согласуюшему транзистору 3,1 с минимальным питаюшим напряжением. Правильное включение регулирующих элементов 3,1, 3.2, т,е. приоритетность, ооеспечивается соответствующей регули 50 ровкой переменного резистора делителя 4.2...

Номер патента: 903838

Опубликовано: 07.02.1982

Авторы: Зозулев, Максимов, Нефедов, Суслов

МПК: G05F 1/58

Метки: запуском, плавным, стабилизатор

...работает следующим образом. 3в стабилизаторе отсутствует возможность настроить пороги срабатывания защиты по напряжению и току близкими к их номинальным значениям, сделать ее быстродействующей, а также обеспечить дистанционный плавный запуск,Целью изобретения является улучшение пусковых характеристик и обеспечение дистанционного плавного запуска и отключения. Поставленная цель достигается тем, что в стабилизатор постоянного напряжения с плавным запуском введены блокировочный диод, включенный между другим выводом второго резистора и выходом регулирующего элемента, транзисторный ключ, коллектор которого соединен со вторым питающим выводом усилителя обратной связи, а эмиттер - с обшей шиной, а база соединена с первым выводом цепи плавного...

Номер патента: 900274

Опубликовано: 23.01.1982

Авторы: Зозулев, Максимов

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...напряжений со.-.,81: :те;1:-; обратной связи 61., 401 апре 1 мер, ес; и принять М .= е 1 =- 3 111 Вх, Овр(0 вх-, то при номинальном11 агря 1118 цеш сети будет работать в осньвпом регулирующий элемент 1,2, подключ 8 нпь 1 й к 0 Цхр злемепт 11 с 001188е45е 111 зк 11 м Обудет находится в насьпце, Оун, при М =- 3), но с меньшиму 1 ерав 11 яю 1 цеЕМ напряжснием Орс (так как ОосОос ( 011 ос) не будет участвовать в стабилизаце 1 Н 11 з-за малости знаЧОНЦЯ ПОСЛЕДН 8 ГО.При минимальном напрыкении сетиэлемент 1,1 с 0 у будет находитсч впасьпцении, элемент 1.2 с большим Оюр, 55по с м 811 ьш 11 м, чем у предьщущего Уосг,но б;дет оказывать р 81 па 1 сп 1 его влиянияП,1 работу стабец 1 е 1 затора, а регулирующий 4 4элемент 1.3 с еще...

Номер патента: 838902

Опубликовано: 15.06.1981

Авторы: Зозулев, Ильфирович, Инякин

МПК: H02J 9/06

Метки: гарантированного, питания

...5-7 и обмоткой 8, узел 9 управления и нагрузку 10.Нагрузка 10 подключается к много 5 фазной сети через силовые контакты 5-7 исполнительного органа, первый вывод обмотки 8 которого подключен через узел 9 управления к нулю питающей сети, Кроме тоГо, второй вывод обмотки 8 подключен к питающей фазе А через нормально разомкнутый контакт 4 реле 2, обмотка 3 которого включена между нулем и фазой А, а конденсатор 1 включен между вторым выводом катушки 8 и фазой В.Устройство работает следующим образом.При подаче напряжения сети на устройство срабатывает реле 2 и подключает второй вывод катушки 8 к фазе А. Исполнительный орган может быть включен теперь через узел 9 управления и своими силовыми контактами 5-7 может,подключить нагрузку 10 к сети.В...

Номер патента: 826319

Опубликовано: 30.04.1981

Авторы: Зозулев, Максимов

МПК: G05F 1/58

Метки: 826319

...и коллекторный ток его согласующего транзистора, падение напряжения на обмотке 7 увеличивается и при достижении заданного уровня срабатывает геркон 8, самоблокируясь от входного напряжения через резистор 9.При этом диод 10 отпирается, транзистор первого каскада усилителя 5 полностью открывается, что приводит к запиранию регулируюшего органа 3 и осуществлению таким образом функции защиты по току. В таком состоянии устройство находится до снятия входного напряжения, после чего возможно его повторное включение.При уменьшении входного напряжения ниже допустимого значения, определяемого уровнем выходного стабилизируемого напряжения и наименьшим допустимым напряжением насыщения регулирующего органа 3, транзисторы регулирующего...

Номер патента: 817676

Опубликовано: 30.03.1981

Авторы: Зозулев, Инякин, Максимов, Черноус

МПК: G05F 1/56

Метки: источник, низковольтный, постоян-ного

...циодов 11 и 12, ано цы которых подключены соответственно ккрайним выводам вторичной обмотки трансфсрматора 1 и эмиттерам транзисторов 2и 3,Низковольтный источник работает в со ответствии с эпюрами напряжений и токовэлементов источника, показанных на фиг.2"4, где ц - напряжение на емкостном фи 4льтре-кскценсаторе 13; 3 - ток заряда и разряда конденсатора 13; О - амплитудное значение входного напряжения стабилизатора;0, - уровень стабилизации выходного напряжения. Для простоты изложения напряжение насьпцения регулируюнсх транзисторов 2 и 14 считается равным нулю. Регулирующие транзисторы 2 и 3 основного стабилизатора работают на отрезке времени 0 - Ф, регулируюший транзистор 1,4 дополнительного стабилизатора - на отрезке времени Я- Ф В...

Номер патента: 799063

Опубликовано: 23.01.1981

Авторы: Зозулев, Инякин, Черноус

МПК: H02H 3/08

Метки: защитыразветвленной, нагрузки, токовой

...четных выводов этих обмоток подключены соответственно к ветвям нагрузки 2Разветвленная нагрузка 2 разбита по парам с одинаковым диапазоном из менения тока в каждой паре, а обмотка реле 4, служащая датчиком тока, подключена к соответствующим ветвям нагрузки 2 встречно - параллельно в каждой паре. Геркон 5, служащий реагирующим органом, подключен к блоку 3 защиты, выход последнего - к источнику 1 питания, одна из выходных клемм которого через блок 3 защиты подключена к узлу б разветвления, а другая - к общей шине нагрузки 2 и блока 3 защиты, состоящей из тиристора 7 и исполнительного элемента 8Устройство работает следующим. образом. 40При одинаковом изменении тока нагрузки 2 в каждой из пар обмотки реле, включенные встречно-параллельно и...

Номер патента: 792236

Опубликовано: 30.12.1980

Авторы: Зозулев, Инякин, Максимов, Черноус

МПК: G05F 1/44

Метки: переменного, регулирующий, транзисторный, элемент

...переход транзистора 1 и коллекторный переход транзистора 2 (транзистор 2 в данном случае находится в режиме инверсного включе О ния),резистор 8, управляющий транзистор б, диод 3 и конец обмотки 9.При положительной полуволне на клемме 12 и на концах обмоток 9, 10 управляющий ток баз транзисторов 1,2 проходит по цепи: конец обмотки 10, 45 коллекторный (эмиттерный - в инверсном) переходы транзисторов 1 и 2, резистор 8, транзистор б, диод 4, начало обмотки 10.Таким образом, с введением обмо ток трансформатора (в данном случае возбуждающего в регулирующем эле- менте импульсы переменного тока) напряжение насыщения на транзисторах 1, 2 не зависит от напряжения насыщения транзистора б и прямого напряжения диодов 3 или 4 (в отличие от...

Номер патента: 777649

Опубликовано: 07.11.1980

Авторы: Зозулев, Инякин, Максимов

МПК: G05F 1/58

Метки: линейный, стабилизатор

...напряжение, скорость нарастания которого соответствует скорости нарастания напряжения на конденсаторе 10,Причем последний с появлением выходного напряжения стабилизатора дополнительно подзаряжается через регулирующий орган 1 и резистор 6. При подходе выходного напряжения к заданному уровню первый каскад усилителя 5 входит в режим, поддерживая стабильность этого уровня, а конденсатор 10, оставаясь заряженным, не оказывает практически влияния на работу усилителя 5, благодаря диоду 9. Таким образом, после подачи на вход стабилизатора напряжения проводимость между выходом первого каскада усилителя 5 и общей шиной стабилизатора по цепи узла 8 плавно исключается, что позволяет автоматически запустить линейный стабилизатор с триггерным...

Номер патента: 691992

Опубликовано: 15.10.1979

Авторы: Зозулев, Инякин, Максимов

МПК: H02H 7/10

Метки: защиты, источника, напряжению, питания, постоянного, току

...защиты источника питания по току и напряжению, содержащее датчики тока и напряжения, пороговый и реагирующий органы 1. Недостатком это то устройства является невысокая надежность.Наиболее близким по техническим средствам и достигаемым результатам. к изобретению является устройство защиты источника постоянного тока по току и напряжению, содержащее датчики тока и напряжения, подключенный к дополнительному источнику питания реагирующий орган, диоды и исполнительный орган защиты 2), Недостатком этогЬ устройства является его слож- Б ность,устроист органа, в на послед рез диод и ой диод и дополнителС пелью упрощенияобмоток реагирующегого на герконе, включеа другая обмотка - ченагрузке и через вторгеркона подключена кточнику питания. а одна...

Номер патента: 691813

Опубликовано: 15.10.1979

Авторы: Волков, Горбачев, Закревский, Зозулев, Инякин

МПК: G05F 1/10

Метки: регулятор, трехфазный

...работой тиристорных ключей, не равна нулю. Зто позволяет включить между укаэанной общей точкой 14 и нулевым выводом питаюшей сети 7 дополнительный дроссель 15, который совместно с конденсаторами 11-13, выполняющими основную функцию в регуляторе, образует фильтр высших гармоник для всей трехфазной системы.На фиг. 6 представлены кривые напряжения: кривая О соответствует выходному напряжению без дросселя 15, кривая 3 - с дросселем 15. Кривая Е незначительно отличается от синусоидального напряжения. При соответствующем выборе собственноМ резонансной частоты фазных конденсаторов 11-13 и дросселя 1,5 можно также целенаправленно изменять гармонический состав выходного напряжения (тока), например получить форму выходного напряжения,...
