Устройство для моделирования импульсных помех

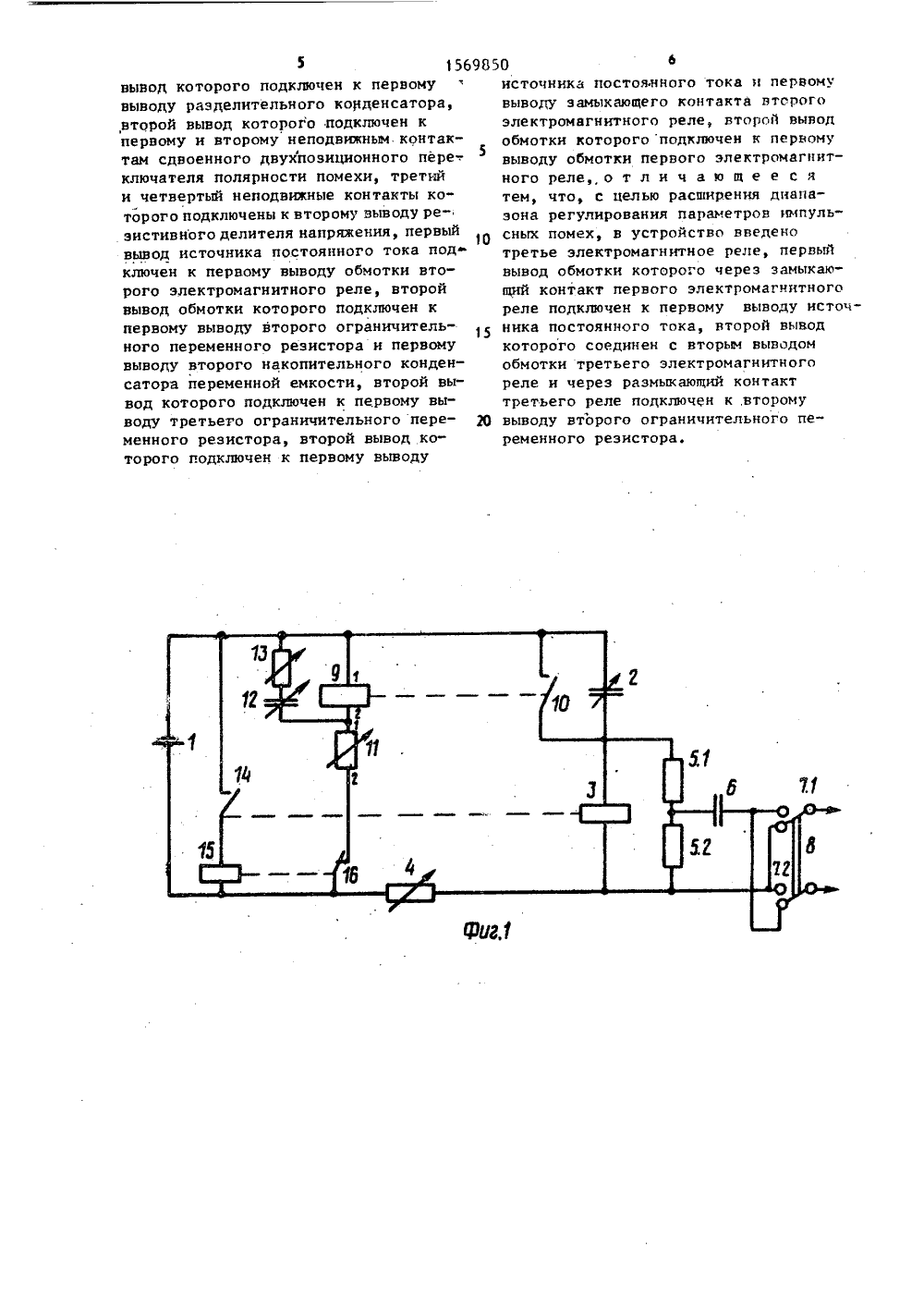

)5 С 06 С 7 48 РЕТЕН М 2 институт инженеро ранспорта Г.Д.Родин.8) идетельство ССС 06 С 7/48, 1985 етельство СССР 06 С 7/48, 1984 54) УСТРОЙСТВОУЛЬСНЫХ ПОМЕХ МОДЕЛИРОВАН лирое относится к м Изобре ию имп ных помех и может при испытании эле ы на помехозащище етения - расширен и ования параметр ть спользован ой аппаратЦель изо ость в имсхема устроиики, поясняюния импульсной сточ ельный накопит й емкос реле 3 и ре 5 на;менныиелителдвух п едо 1 и исто ов денсатор 6,ый переключа 2, во н з ный дв ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ОПИСАН И А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(56) Авторское свКд 1302304, кл. ГАвторское свид9 1234856, кл, С апазона регул р пульсных помехНа фиг, 1 приведена ства; на фиг. 2 - граф ющие процесс формирова помехи.Устройство содержит стоянного тока, первый конденсатор 2 перемени первое электромагнитно вый ограничительный пе зистор 4, резистивный пряжения, состоящий из вательно включенных ре 5. разделительный ко 2(5) Изобретение предназначено для моделирования импульсных помех и может быть использовано при испытании электронной аппаратуры на Помехозащн щенность, Цель изобретения состоит в расширении диапазона регулирования параметров импульсных помех, Устройство содержит источник постоянного тока, два накопительных конденсатора переменной емкости, три ограничительных переменных резистора, реэистивный делитель напряжения, разделительный конденсатор, двухпозиционный переключатель полярности помехи, трп электромагнитных реле. 2 ил. тель 7 полярности помех, включающий первый и второй 7,1, а также третий и четвертый 7,2 неподвижные контакты, выход 8, второе электромагнитное реле 9, замыкающий контакт 10 второго электромагнитного реле, второй ограничительный переменный резистор 11, второй накопительный конденсатор 12 переменной.емкости, третий ограничительный переменный резистор 13, замыкающий контакт 14 первого реле, третье электромагнитное реле 15 и размыкающий контакт 16 третьего электромагнитного реле, Конденсаторы прременной емкости 2 и 12 совместно с переменными резисторами 4, 11 и 13 предназначены для управления параметрами .(амплитуды, частоты) импульсных помех. Реле 3, 9 и 15 опреде;.яют последовательность процесса формир, вания импульсной помехи. С помощью де 1569850лителя 5 напряжения, разделительногоконденсатора 6, а,также двухпозиционного переключателя 7 обеспечивается передача сформированной импульснойпомехи на выход 8 устройства. При пе 5реключении двухпозиционного переключателя 7 в одно из положений получают помеху необходимой полярности.Устройство работает следующим образом.При включении источника 1 постоянного тока .через размыкающий контакт16 на обмотку второго электромагнитного реле 9 подается питание. Приэтом ток в обмотке реле 9 будет,нарастать от 10 до тока притяженияякоря 1 (Фиг. 2 а) и далее до величины рабочего тока 1. При срабатывании второго реле 9 замкнутся контакты 10, что обеспечит подачу питания на обмотку первого электромагнитного реле 3. Ток в обмотке реле3 будет нарастать в соответствии сграфиком, представленным на Фиг. 2 б.При этом участок а-Ь (Фиг. 2) характеризует процесс нарастания токав обмотке реле 3, Ь-с - процесс срабатывания реле.При возрастании тока в обмоткепервого электромагнитного реле 3 накапливается запас энергии величинойУ=1 /2,где 1. - индуктивность первого электромагнитного реле 3; 35- ток, протекающий по обмотке.В момент, соответствующий точкес на Фиг. 2 б, замкнутся контакты 14и через обмотку третьего электромагнитного реле 15 начнет протекать ток. 40При срабатывании реле 15 контакты 16разомкнутся (точка К 6 на Фиг, 2 в),что завершит подачу питания на обмотку второго реле. 9, когда ток вобмотке реле 9 спадет до значения 451отпускания (точка К о на фиг. 2 а).Контакты 10 разомкнутся и, следовательно, разомкнется цепь питания обмотки первого электромагнитного реле3. На выходе устройства Формируетсяпачка импульсных помех, пиковое значение аьплитуды опик ) которыхориентировочно определяется по Формуле Пс = 87 Сгде- ток, йротекающий по обмоткереле;Ь - индуктивность первого электромагнитного реле при замкнутом якоре; С - емкость конденсатора 2, Сформированные помехи через делитель 5 напряжения, разделительный конденсатор 6 и двухпоэиционный переключатель 7 подаются на выход 8 устройства, Применение третьего рече 15 сов-: местно с размыкающим контактом 16 и замыкающим контактом 14 первого реле 3 позволяет повысить энергию формируемой помехи эа счет увеличения тока в обмотке первого реле в момент размыкания контактов 10.При уменьшении тока в обмотке первого реле 3 до значения тока отпускания 1 (точкаКна Фиг. 2 в) контакты 14 размыкаются и ток в обмотке третьего реле 15 уменьшаетоя до нуля. Размыкающий контакт 11 занимает исходное положение, вследствие чего начинается новый цикл работы устройства.Сформированные импульсы помехи могут быть использованы при проверке помехозащищенности электронной аппаратуры, для чего ее вход подключается к выходу 8 устройства.Формула иэ обретен ияУстройство для моделирования импульсных помех, содержащее источник постоянного тока, два накопительных конденсатора переменной емкости, два электромагнитных реле, три ограничительных переменных резистора, резис" тивный делитель напряжения, разделительный конденсатор и сдвоенный двух" позиционный переключатель полярности . помехи, первый и второй подвижные контакты которого являются выходами устройства, причем первый вывод источника постоянного тока подключен к первому выводу первого накопительного конденсатора переменной емкости, второй вывод которого подключен к первому выводу обмотки первого электромагнитного реле, второй вывод обмотки которого подключен к первому выводу первого ограничительного переменного резистора, второй вывод которого подключен. к второму выводу источника постоянного тока, первый вы" вод резистивного делителя напряжения подключен к первому выводу обмотки первого электромагнитного реле, второй вывод обмотки которого подключен к второму выводу резистивного. делителя напряж:.ння, средний5 15698 вывод которого подключен к первому выводу разделительного конденсатора, второй вывод которого подключен к первому и второму неподвижным контактам сдвоенного двухпозиционного пере-, ключателя полярности помехи, третий и четвертый неподвижные контакты которого подключены к второму выводу реэистивного делителя напряжения, первый вывод источника постоянного тока под" ключен к первому выводу обмотки второго электромагнитного реле, второй вывод обмотки которого подключен к первому выводу второго ограничительного переменного резистора и первому выводу второго накопительного конденсатора переменной емкости, второй вывод которого подключен к первому выводу третьего ограничительного пере менного резистора, второй вывод которого годключен к первому выводу 50 Ьисточника постоянного тока и первому выводу замыкающего контакта второго электромагнитного реле, второй вывод обмотки которого подключен к первому выводу обмотки первого электромагнитного реле о т л и ч а ю щ е е с я тем, что, с целью расширения днапаэона регулирования параметров импульсных помех, в устройство введено третье электромагнитное реле, первый вывод обмотки которого через замыкающий контакт первого электромагнитного реле подключен к первому выводу источника постоянного тока, второй вывод которого соединен с вторым выводом обмотки третьего электромагнитного реле и через размыкающий контакт третьего реле подключен к,второму выводу второго ограничительного переменного резистора.1569850Составитель С.Колесник Редактор Л.Зайцева Техред М.ХоданичКорректор О. Кравцова Заказ 1451 Тираж 561 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
