Ковган

Номер патента: 1212766

Опубликовано: 23.02.1986

Авторы: Ковган, Попенко

МПК: B24B 31/10

Метки: абразиве, свободном

...0 детали является при этомвспомогательным и обеспечивает равные условия обработки всех зубьев.Затем, не изменяя направлениевращений вокруг осей О и О детальвращают с увеличенной скоростью обработки с частотой1вокруг геометрической оси 0детали и медленно с частотой а) (С ь) проворачивают вокруг оси 01 .При этом вращающаяся с большойчастотой 2 вокруг своей оси деталь прокачивает, подобно насосу,газообразную смесь от своей оси кпериферии по стрелкам Г ( фиг. 2)что обеспечивает обработку тех жеправых сторон торцов зубьев по ихвнутреннему контуру В.Затем производят реверсированиевращений и вращая деталь с рабочейскоростью обработки вначале с частотой и 3) вокруг оси 0, азатем с частотой оЭ ) ) вокруг оси 0 детали производят обработку левых...

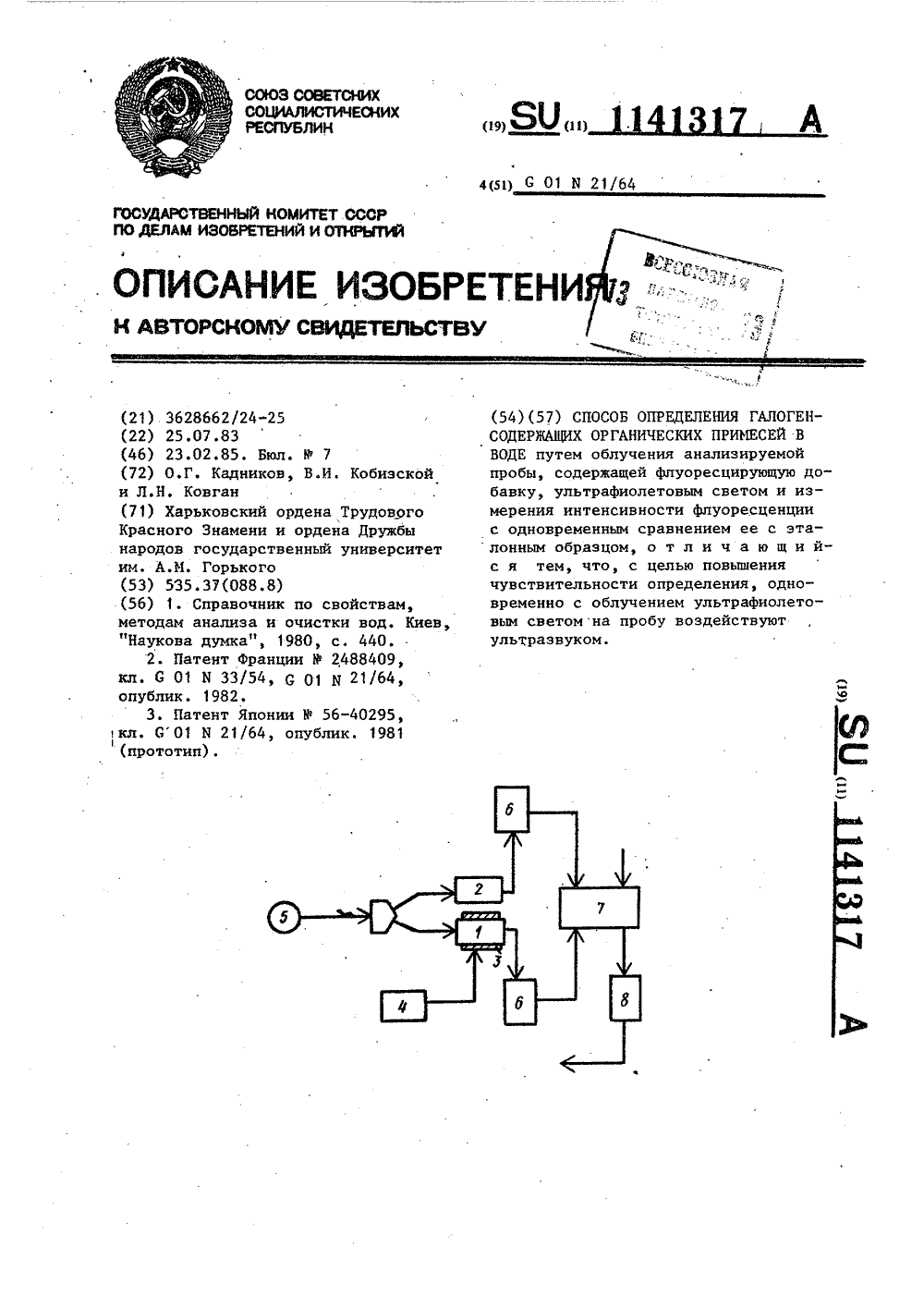

Номер патента: 1141317

Опубликовано: 23.02.1985

Авторы: Кадников, Кобизской, Ковган

МПК: G01N 21/64

Метки: воде, галогенсодержащих, органических, примесей

...ее с эталонным образцом. О содержании примесей судятпо заранее установленной взаимосвязимежду интенсивностью свечения и содержанием органических примесей 3,Недостатком известного способа является низкая чувствительность,обусловленная ограничением, накладываемым шумовыми характеристиками Фотометрической системы регистрации, чтозатрудняет использование способа при"Чопределении малых ( 10 М) концентраций примесей.Цель изобретения - повышение чувствительности определения галогенсодержащих органических примесей в воде,Указанная цель достигается тем,что согласно способу определениягалогенсодержащих органических примесей в воде путем облучения анализируемой пробы, содержащей флуоресцирующую добавку, ультрафиолетовымсветом и измерения...

Номер патента: 1060345

Опубликовано: 15.12.1983

Авторы: Ерофеев, Ковган, Куковякин

МПК: B23C 1/16

Метки: копировальный, станок

...цилиндра золотник и т.п, - не показаны).На столе 7 закреплена стойка 10, на кронштейнах 11 и 12 которой при помощи осей 13 и 14 шарнирно закреплены рычаги 15 и 16 копировальных механизмов, состоящих из шпинделей 17 и 18 с инструментами 19 и 20 (фрезы, абразивные круги и т.п.) и механизмов врезания 21 и 22, включающих в себя электродвигатели 23 и 24, редукторы 25 и 26, винты подачи 27 и 28, ползуны 29 и 30 и копирные ролики 31 - 33. Между рычагами 15 и 16 установлен силовой элемент (пружина) 34, который обеспечивает поджим копирных роликов 31 - ЗЗ к копиру 35, закрепленному на шпинделе 36, имеющему возможность поворачиваться вокруг оси О в подшипникавых опорах, смонтированных на кронштейне 37,соединенном неподвижно со станиной 1,...

Номер патента: 1052405

Опубликовано: 07.11.1983

Авторы: Ерофеев, Ковган, Павленко, Пшеничный

МПК: B29D 23/12

Метки: композиционных, прикатки

...один его двойной ход.На фиг. 1 и 2 представлена схема способа прикатки; на фиг. 3 - устройство, вид сверху; на фиг. 4 - то же, вид сбоку,При намотке композиционной ленты 1 на оправку 2 осуществляют прикатку каждого слоя ленты поперек ее роликом 3 (фиг. 1), цилиндрические участки детали прикатывают другими роликами (фиг. 2 и 3) вдоль ленты.Прикатка двух слоев ленты а и б осуществляется следующим образом.При намотке слоя а прикаточный ролик 3 совершает поперек ленты 1 прикаточное движение из положения О в положение О и назад.При этом величина двойных ходов достигает, например, 1400 при скорости ленты, например, 14 м/мин. Прикатка идет по синусоиде (фиг, 2). Увеличивая или уменьшая скорость ленты, увеличивают или уменьшают шаг синусоиды,...

Номер патента: 1039698

Опубликовано: 07.09.1983

Авторы: Зацепин, Качан, Ковган, Мигунов

МПК: B24B 19/14

Метки: кромки, лопаток, пера, станок

...регулируемых опор 34 и штока 35 с закрепленным на нем роликом 36, установленными в оси поворота стола 7 и планшайбы 21, кинематически соединен с копирами. подачи на врезание 37, 38 и 39, установленными на каретке 40, перемещаемой от привода 41 по направляющим 42, Шлифовальный инструмент 31 выполнен с цилиндрической рабочей поверхностью К и канавками Я и М с Ч -образным профилем соответственно с углами профиля 60 и 120 . На столе 3 на общей оси 43 установлены контактирующие между, .собой через упор 44 и пружину 45 два двуплечих рычага 46 и 47 с закрепленными на них роликами 48 и 48, один из которых 48 контактирует с профинем пера лопатки 2, а другой кинематически связан с ее копиром доворота 49. Рычаг 47 снабжен приводом 50,...

Номер патента: 1038735

Опубликовано: 30.08.1983

Авторы: Евсеев, Емельянов, Ковган, Козырев, Мазаник, Птицын, Савченко, Трифонов

МПК: F24F 3/00

Метки: воздухонагреватель

...работы воэдухонагревателя. 25Иель изобретения - повышение надежности и экономичности путем равномерного распределения и использования тепла газов,Поставленная цель достигается тем, зочто в вохдухонагревателе, содержащемтопку, отделенную керамической решеткойот радиационной камеры, сообщенной подымовым газам с конвективной камерой,и установленные в радиационной и конвективной камерах пакеты металлическихтруб, в радиационной камере между пакетами труб попарно установлены с зазороммежду собою дополнительные керамические решетки со смещенными отверстиями, 4 Опричем в указанных зазорах дополнительно установлены горелки, а конвективнаякамера выполнена с переменным проходнымсечением, уменьшающимся по ходу движения дымовых газов, 45На...

Номер патента: 1021762

Опубликовано: 07.06.1983

Авторы: Донсков, Запевалова, Ковган, Коновалов, Леонидов, Леонидова

МПК: E21B 33/138

Метки: буферная, жидкость

...соотношении ингредиентов,мас.%1Хромовый ангидрид О, 5-0,8Конденсированная сульфит-спиртовая барда (КССБ17,0-18,0Каустическая сода1,0-1,5Рода Осталь ноеПорядок приготовления буфернойжидкости следующий,При непрерывном перемешиваниив течение 10 мин в воду вводят хромовый ангидрид; затем КССБи перемваввают в течение 1 ч, после чего вводят каустическую соду и перемешивают в течение 15 мин.В табл.1 приводятся данные о влиянии компонентного состава на консистенцию буферной жидости,Растекаемость через15 мин после приготовления, см1021762 В табл.2 приводятся результатылабораторных исследований реологичес.ких свойств бурового,вампонажногорастворов, предлагаембй буфернойжидкости и известной и их смесей сбуровым и тампонажным...

Номер патента: 1009727

Опубликовано: 07.04.1983

Авторы: Ковган, Мигунов, Попенко, Фоменко

МПК: B24B 31/00

Метки: абразиве, псевдоожиженном

...фиг. 1 представлен вертикальный разрез устройства плоскостью, проходящей через ось вращения шпин деля, на фиг, 2 - сечение А-А фиг. 1.устройство содержит рабочую камеру 1 с ноэдухораспределительной решеткой,2, над которой расположен слоВ абразива 3, воэдухораспределительную 40 камеру 4, воэдухоподающий патрубок 5 и установленный в корпусе рабочей камеры 1 шпиндель б обрабатываемой детали 7 с приводом 8 вращения шпин деля н приводом 9 механизма 10 пере мещения детали со шпинделем.Корпус 11 шпинделя б установлен с возможностью перемещения в направляющих 12, закрепленных на корпусе рабочей камеры 1. Механизм 10 пере мещения шпинделя содержит редуктор 13 и кривошипно-шатунный механизм 14, кинематически связанный с корпусом 11,М-Ф...

Номер патента: 1000188

Опубликовано: 28.02.1983

Авторы: Зацепин, Ковган, Попенко, Стронгин

МПК: B23F 19/10

Метки: вершинам, зубчатых, зубьев, кромок

...25 находится в крайнем верхнем положении, вследствие чего контактный 7 и копирный 8 ролики находятся соответственно в крайнем нижнем икрайнем верхнем положениях.После установки обрабатываемойдетали 5 на шпиндель ей и абразивнойленте 3 сообщают вращение от приво,дов 4 и 2, а шток силового гидроцилиндра переводят в крайнее нижнее положение, При этом полэун 14 и размещенный на нем толкатель 13 под действиемпрухины 23 начинают двигаться вверх.Толкатель 13 перемещает плечо Вдвуплечего рычага 12 вверх, при этомего второе плечо Б перемещает одноплечий рычаг 10 и закрепленный на немкопирный ролик 8 вниз и поджимает егок зубьям обрабатываемой детали. Одновременно через палец 22 ползун 14 при 60своем движении вверх пермещает рычаг6 в...

Номер патента: 994168

Опубликовано: 07.02.1983

Авторы: Зацепин, Ковган, Попенко, Стронгин

МПК: B23F 19/10

Метки: вершинам, зубчатых, зубьев, кромок

...19. Регулирование усилия попжима обрабатываемой детали 5 к абразивной ленте 2, огибающей ролик 1, производится изменением натяжения упругого элемента 19 винтом 20.Копир 11 выполнен, например, в виде зубчатого, колеса, имеющего то же самое.Зэ число зубьев и модуль, что и обрабатываемое, и высоту зуба, большую, чем у обрабатываемого колеса на величину Ъ = с+ дЬ, где 4" толщина абразивной ленты, дЪ зазор между абразивной лентой и вершиной зуба детали при расположений контактного ролика .1 под вершиной зуба (см, фиг. 5), при этом диаметры копирного 12 и контактного 1 роликов равны,4диаметр упругого контактно 1 о роликаустанавливается в зависимости от модуляобрабатываемых зубьев детали 5.В процессе работы устройства привращении...

Номер патента: 984826

Опубликовано: 30.12.1982

Авторы: Ерофеев, Ковган, Масюк, Мигунов

МПК: B24B 21/16

Метки: ленточно-шлифовальный, станок

...78 (фиг, 2). Плита 77 снабжена закрепленным на ней кронштейном 79, несущим ролик 80, контактирующий с кулачком 81, закрепленным на корпусе 1 или станине 2.Для поджима ролика 80 к кулачку 81 на шпинделе установлена пружина 82, упирающаяся одним концом в штифт 83 плиты 77, а другим - в упор 84 планшайбы шпинделя.Для настройки первоначального положения обрабатываемой детали и контактного копира кронштейн 79 закреплен на плите 77 с возможностью регулировочного перемещения при помощи винта 85.При работе станка вращается шлифовальная лента 17 и совершает качания вокруг своей оси 0 шпиндель 5, перемещая обрабатываемую лопатку 8 с контактным копи ром 16 относительно ленты, остающейся в пространстве в одной и той же плоскости (фиг. 3 и 4).При...

Номер патента: 971631

Опубликовано: 07.11.1982

Авторы: Зиличихис, Ковган, Мигунов, Стебельков, Фоменко

МПК: B24B 19/14

...закреплен корпус 39 силового цилиндра 40фиг. 1), шток 41 которого с помощью стенок 42, 43 закреплен на столе 21, а корпус силового цилиндра 40 снабжен упорами 44, взаимодействующими с переключателями 45, 46 реверса хода силового цилиндра, причем эти переключатели закреплены с воэможностью регулирования их положения на штанге 47, закрепленной на стенках 42, 43.На зубчатых колесах 35, 36 закреплены приводные двигатели 48, 49, выходные валы которых соединены с трансмиссионными валами 50, установленными внутри цапф 3,3 на подшипниковых опорах 51, а на. концах трансмиссионных валов 50 закреплены конические шестерни 52, находящиеся в зацеплении с коническими шестернями 53 установленными на валах 54, расположенных в ,подшипниковых опорах...

Номер патента: 966614

Опубликовано: 15.10.1982

Авторы: Володкевич, Ковган

МПК: G01R 19/25

Метки: малых, постоянных, токов

...по .входу с выходом интегратора, а коммутатор снабжен дополнительным выходным ключом, установленным междупарой Р -И"переходов и шиной нулевогопотенциала.На чертеже представлена функциональная схема предлагаемого устройства,Устройство содержит интегратор 1выполненный на операционном усилителе с конденсатором в цепи обратнойсвязи, дискриминатор 2, инвертирующийусилитель 3, электронный коммутатор4 и связку из двухр ипереходов 5.Устройство работает следующимобразом.При подаче, измеряемого тока навход устройства происходит накоплениезаряда на конденсаторе интегратора,1и напряжение на выходе устройстварастет, При достижении этим напряжением порога срабатывания дискриминатора 2 последним формируется перепад напряжения, управляющий...

Номер патента: 926053

Опубликовано: 07.05.1982

Авторы: Ковган, Мечев

МПК: C22B 23/02

Метки: маложелезистого, файнштейна

...1-2 мин дутья - 5-7 минут отстоя. Варку файнштейна ведут при 1200150 оС для более полного уда" ления железа в шлак. Снижение темпе ратуры до 1006-1100 оС при доводке определяется необходимостью более полного удержания кобальга в распла"3 926053 4ве. Параметры дутья и отстоя опреде- штейна закиси никеля. После этоголяются необходимостью удержания шла- снижают температуру до 1000-1100 ОСка в жидком состоянии для последую-. и ведут доводку файнштейна с периощего удаления. дическим включением и отключениемП р и м.е р . На,файнштейн соста-. 5 дутья по следующему режиму: 1-2 минва, вес.3: железо 4,7; медь 37; ко- дутья .5-7 мин оФстя,балы 0,9; сера 22,7; никель 34,2 при Результаты опытов приведены в таб 1200 С загружают 2"3 от веса файн- лице....

Номер патента: 922167

Опубликовано: 23.04.1982

Авторы: Ковган, Мечев

МПК: C22B 15/00

Метки: гранулированных, охлаждения

...образом,Гранулы сульфида меди охлаждают 10 -15%-ным раствором соды с 1200 до 100 С.Такая концентрация раствора позволяет произ.водить теплосьем беэокисления поверхностисульфида. Концентрация раствора соды определяется режимом насьпцения раствора. При этой концентрации наблюдается наи. большее увеличение снимаемого теплового потока эа счет уменьшения коэффициента поверхностного натяжения при образовании пузырькового кипения в области тепловых потоков 100 - 150 Вт/смИзменение коэффициента теплоотдачи 10 и 15%ньтх растворов не превьпцзет5 Вт/смф грзд.П р и м е р, Гранулы сульфидз меди разме ром 15 - 20 мм, полученные на барабанном грануляторе при 1200+50 С, охлаждают 5, 10, 15 и 20%.ными растворами соды, при этом замеряют...

Номер патента: 908888

Опубликовано: 28.02.1982

Авторы: Калнин, Ковган, Садыков, Ушаков, Фельман, Хилько

МПК: C22B 15/02

Метки: переработки, сульфидного, сырья

...обогащения штейна и одновременно обеспечивает тепловую стабильность процесса при полном исключении углеродистого топлива. При этом нижняя часть кварцевого слоя выполяет ту же роль, которую играет в пиритнол процессе кварцевая постель, на которой гросходит окисление расплавлен. ных с,гьфидов кислородм дут ья, а нр",я пужт дн , ясфя лми двся в и.чиГ, зв.ых сут ьфидсв, ГГд Илеи кст ьх всп.дот ви повыш.ния темп ратуры начинается н бпер выских гризонт ах,габте на вздушномПри этом высота кварцевого слоя практически является регулятором степени сокращения, достигаемой при плавке. Зависимость содержания меди в штейне, получаемом при плавке руды, выраженной в долях от общей высоты столба шихты в печи, представлены в табл.1. Проверку способа...

Номер патента: 897608

Опубликовано: 15.01.1982

Авторы: Дуксова, Еремеев, Ковган

МПК: B60P 1/267, B60P 3/41

Метки: лесовозная, саморазгружающаяся, тележка

...роликами О таким образом, что в исходном положении отклоняет троса 9 из прямолинейного положения ЛБ в положение ЛВС. Основания откидных стоек 7 выполнены в виде блоков 11. Для подъема платформы 5 грузовым тросом 3 ходовая часть снабжена блочной системой 12. Саморазгрх жаюшаяся ка работает слелук)шим В исходном положени форма 5 опущена, и об 20 отклоняют тросы 9. Длин с таким расчстом, что о цимают вертикальное по мацая линия АВС длицнзТЕЛЕЖКс 1 ЗаГРжа ГС 53 КРГльЗМ ЛСО 1, которыЙ сгьоим несои хлерживыег стойкь 7 от отки,(ывыния. В таким положении нри цом(нци грузового тросы нроисхолит транспортировка круглого леса.При подходе тележки к упору 2 и нольеме платформы 5 обводные ролики О уходгь вверх. В резульгат( ослабления тросов...

Номер патента: 891305

Опубликовано: 23.12.1981

Авторы: Ковган, Мигунов, Павленко, Пшеничный

МПК: B23P 1/10

Метки: методов, станок, электрофизических, электрохимических

...от привода 7. Ч разгрузка массы головки происх2 о зо помощью противовеса 8, присоединенногок ней гибким тросом 9,Шпиндель 4 головки соединенчерезременную передачу 10 с двигателем 11,который закреплен на каретке 12, установленной на станине через теда 13 качения таким образом, что направлениеперемецения каретки перпендикулярно осивращения двигателя. Кроме того, кареткагибким тросом 14 соединена с противовесом 15.Подвод технологического тока к металлоапмазному кругу 5 осуществлен гибкимкабелем 16 от источника 17, второй кабель 18 подсоединен к детали 6 (фиг. 2).Рабочая жидкость в зону обработки подается от насосной станции 19.При работе станка инструментальнаяголовка 3 перемещается вниз, при этоммежцентровое расстояние между...

Номер патента: 889397

Опубликовано: 15.12.1981

Авторы: Зацепин, Качан, Ковган, Мигунов

МПК: B24B 21/00

Метки: ленточного, шлифования

...ветви А к ведомой Б, и взаимодействующей с рычагом 6, установленным на оси гидравлического дросселя 7, который гидравлически соединен с механизмом подачи 8, связанным с рычагом подачи 9 с закрепленной в приспособлении 10 деталью 11, Натяжной ролик 3 ведомой ветви Б установлен на ползуне 12, который расположен на каретке 4 и посредством регулируемой штанги 13 соединен с ней, причем между корпусом 14 и кареткой 4 установлен упругий элемент - пружина 15, с торцом которой взаимодействует регулировочный винт 16. Лентопротяжный механизм содержит также опорный ролик 17, контактный элемент 18, приводной шкив 19 и устройство для компенсации вытяжки ленты, состоящее из коромысла 20, на котором расположен натяжной груз 21 и ось 22, вокруг...

Номер патента: 884978

Опубликовано: 30.11.1981

Авторы: Зацепин, Качан, Ковган, Мигунов

МПК: B24B 21/00

Метки: лопаток, пера

...движение оси 09, в направлении стрелок Л.Устройство работает следующим образом.В процессе формообразования контактный элемент 2 совместно с лентопротяжным механизмом под действием момента, создаваемого грузом 7 относительно оси 0, поджимают к обрабатываемой кромке лопатки 11, которая совершает качательные движения относительно оси 09 в направлении стрелок Л, Обрабатываемая кромка вза имодействует с контактным элементом 2, вследствие чего последний вместе с лентопротяжным механизмом совершает качательные движения в плоскости, перпендикулярной оси ОЗ. Происходит Щ обкатка обрабатываемой кромки и контактного элемента 2, вследствие которой кромку перемещают по ширине абразивной ленты 1, движущейся со скоростью резания Ч . При этом...

Номер патента: 882947

Опубликовано: 23.11.1981

Авторы: Ивонинская, Качан, Ковган, Павленко, Пшеничный

МПК: C02F 1/52

Метки: электролита

...в виде размещенной по оси корпуса и закрытой снизу перфорированной трубы,при этом отверстия трубы расположенымежду элементами и площадь их монотонно возрастает сверху вниз.На чертеже изображено предлагаемое устрой тво882947кает через перегородку 6, поступая в полость, связанную с узлом 5 вывода.Таким образом, изобретение обеспе.чивает равномерное движение очищаемой массы жидкости, позволяет устранить застойные зоны, а вместе с этим повысить производительность и качество очистки. Формула изобретения НИИПИТира каз 1010 Подписи тент", оектна Филиал ППП.г.Ужгород,у Устройство содержит цилиндричес" ,кий"корпус 1, в котором установлены с определенным интервалом воронкооб разные осадительные элементы 2, имеющие в продольном сечении определенный...

Номер патента: 882728

Опубликовано: 23.11.1981

Авторы: Ерофеев, Ковган, Мигунов

МПК: B24B 21/00

Метки: ленточного, шлифования

...и ведомую ветви, т.е. является ведущим шкивом, и кинематически соединен с привоцом 1 1 ее вращения, в качестве которого может быть использован электродвигатель и т,п, Двигатель привода 11 для повышения чувствительности системы слежения путем уменьшения ее массы установлен на станине 12 соосно с осью 0 поворота коромысла 3.Кинематическая связь следящего за нагрузкой ленты ролика 2 с двигателем привода 1 может быть осуществлена известными и предназначенными для этого устройствами, например глбкой передачей 13 и шкивомзакрепленным на валу ролика 2.При работе устройства от двигателя привода 11 вращается ролик 2, сообщая абразивной ленте 1 вращение са скоростью шлиФования Чп, Механизм 6 подачи поджимает обрабатываемую деталь 8 к шлиФовальной...

Номер патента: 881524

Опубликовано: 15.11.1981

Авторы: Воронков, Гринюк, Ковган, Лосенков, Спивак, Шилигин

МПК: G01C 15/06

Метки: базового, вертикальной, визирная, направления, передачи, плоскости, преимущественно, систем, цель

...закрепляют между главной точкой объектива и центром марки.На чертеже схематически представлена визирная цель.Труба 1 визирной цели снабжена Фланцем 2, разворот которого для установки цели в требуемое положение осуществляется с помощью упоров 3. Вблизи торцов трубы 1 смонтированы881524 фоРмУла изобретения Составитель Ю.ферштманРедактор Ю.Петрушко Техред А.АчКоррект екмар 9938/62 Тираж 645 ВНИИПИ Государственного ком по делам изобретений и от 113035, Москва, Ж, Раушсное Потета СССРрытийая наб.,а д. 4/ илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 объектив 4 и марка 5, расстояние между которыми равно Фокусному расстоянию объектива 4. Марка 5 представляет собой пластину с перекрытием, центр которого совмещен с фокусом объектива 4. В...

Номер патента: 876384

Опубликовано: 30.10.1981

Авторы: Зацепин, Качан, Ковган, Мигунов

МПК: B24B 21/00

Метки: абразивной, кромок, лентой, лопаток, пера

...лентопротяжному механизму сообщают возвратно-поступательныеперемещения Д в плоскости вращения ленты.В результате этих неремещений в зоне обрасэот.ки кромки периодически нарушают соотноше.ние усилий поджима свободных ветвей Б и В,к прикромочным участкам лопатки. Это осущетвляют за счет того, что свободные ветвиБ и В поочерецно поджимают указанными перемещениями к прикромочным участкам лопатки 7. Под воздействием момента от возросшихусилий поджима свободных ветвей лопатка 7совершает качательное движение в направлениистрелок И относительно продольной оси 02.Крайние положения лопатки показаны на фиг, 3При этом обрабатываемая кромка обкатываетсяодновременно по двум свободным ветвям Би В, расположенным рядом с противоположныхсторон...

Номер патента: 874315

Опубликовано: 23.10.1981

Авторы: Ковган, Мигунов, Попенко, Фоменко

МПК: B24B 31/00

Метки: абразивной

...воздуха Я от пневмосетичерез патрубок 20 подведен к воздухоподающей камере Б и при работе устройствапроходит через газораспределительную рещетку, взвешивая абразив в камере, и выходит через патрубок 6. 40В известном устройстве при поворотешпинделя 10 на 90 из положения 1, изображенного на фиг. 1, обрабатываемая деталь приходит в положение 1 (на чертежеизображено частично), а точка Г занимаетположение Г. При этом глубина Ь погружения детали в кипящий слой абразиварезко изменяется от значения Ь до Ы А таккак обработка наиболее качественно и производительно в кипящем абразиве происходит на определенной глубине, то в резульс помощью подшипниковых опор 23 установлен с возможностью вращения в станине 24. Привод барабана во вращение...

Номер патента: 867616

Опубликовано: 30.09.1981

Авторы: Зацепин, Качан, Ковган, Мигунов

МПК: B24B 31/00

Метки: абразивом, свободным

...решетку 4 и слой абразива всасывается в рабочую камеру. Проходя через слой абразива, он частично взвешивает его, вследствие чего слой абразива расширяется и детали оказываются в этом слое. Если же степень взвешивания оказывается мала и абразив не поднимается до уровня обрабатываемых деталей, то их вместе с вращающимся ротором постепенно плавно погружают в абразив, т. е. ротор смещают вниз. При этом вращающиеся по кругу детали, как лопасти производят механическое взвешивание абразива и обрабатываются в нем. Поскольку ротор с деталями опускают вниз плавно, то взвешивание абразива происходит постепенно по мере опускания деталей. Вследствие этого на привод шпинделя тратится значительно меньшая мощность, чем если бы его начали...

Номер патента: 867615

Опубликовано: 30.09.1981

Авторы: Ковган, Мигунов, Попенко

МПК: B24B 21/16

Метки: ленточно-шлифовальное

...2 из износостойкого материала, покрытого слоем износостойкойизоляции,Шли фовальная лента 3 прижимаетсяк копиру 1 деталью 4 с помощью приспособления 5, закрепленного на коромысле 6подачи и имеющего возможность поворачиваться на оси 7. Поджим детали осушествляется от гидроцилиндра 8, Лента 3 приводится в движение системой роликов 9 - 11.Электропроводяший провод 2 подключенк электросхеме управления, состоящей изэлектрического моста 12, образованногоего сопротивлением К,б и сопротивлениямиК, К 2, Ко, усилителей 13 и промежуточногореле 14, управляющего приводом ленты имеханизмом подачи детали.Устройство работает следующим образом.По мере изнбса предохранительного провода 2, вдоль которого перемешается в направлении стрелки Ч абразивная...

Номер патента: 865624

Опубликовано: 23.09.1981

Авторы: Ковган, Масюк, Мигунов

МПК: B24B 21/16

Метки: газотурбинных, двигателей, ленточно-щлифовальный, лопаток, станок

...имеющей возможность перемещаться в вертикальных направляющих корпуса силового цилиндра 33. Штанга 36 с концом под ключ и винтовая пара 34 - 35 служат для настройки,Шток 38 силового цилиндра 33 закреплен на стакане 39, который в свою очередь закреплен на верхнем торце пиноли 4. 5 1 О 5 20 25 30 35 40 45 50 55 На корпусе 32 механизма подачи закреплен силовой цилиндр 40, шток 41 которого через тарельчатую шайбу 42 и пружину сжатия 43 взаимодействует через стакан 39 с пинолью 4.Кинематическая связь механизма обката с механизмом подачи выполнена в виде установленного на оси 6 качения люльки 5 кулачка 44, взаимодействующего с роликом 45, ось 46 вращения которого закреплена на ползушке 37.Рабочая поверхность Н кулачка 44 выполнена конической...

Номер патента: 861024

Опубликовано: 07.09.1981

Авторы: Ковган, Мигунов, Попенко, Ширкевич

МПК: B24B 31/00

Метки: абразиве, псевдоожиженном

...патрубок 16.Вал 10 снабжен неуравновешенными грузами 17 и 18, закрепленными на его концесо стороны обрабатываемой детали, а подшипники б ишпинделя 4 установлены на упругих втулках 19 и 20. Упругие втулки расположены между внутренними обоймами подшипников и шпинделем, однако в принципе они могут быть установлены и между наружными обоймами подшипников и корпусом 5, Эти втулки выполнены из упругого материала, например резины или сталей, В последнем случае втулки содержат наружные посадочные выступы Г и внутренние - Д, расположенные со смещением друг относительно друга в угловом положении. Чтобы втулки могли во время работы деформироваться (прогибаться), количество выступов должно быть равно 3 или 4. При большем числе выступов уменьшается...

Номер патента: 856752

Опубликовано: 23.08.1981

Авторы: Кишмишян, Ковган, Мигунов, Павленко

МПК: B23Q 35/00

Метки: копирования, криволинейных, методом, поверхностей

...39 и 40кинематически связан с винтом 41,подшипниковые опоры 42 которого 35размещены на ползуне 7. На винте 41установлена шариковая гайка 42,корпус которой выполнен за одно целоес червячным колесом 43, зацепляемымс червяком 44, опоры которого размещены на салазках 13. С червяком 44кинематически соединен через редуктор 45 задающий элемент 46 подачиврезания 5 р , например маховичокручной подачи, Червячное колесо 4542 установлено в подшипниковых опорах 47 салазок 13.Кинематическая связь входного вала 29 со следящим элементом 27-35 ивыходного вала 38 с салазками 13 50осуществляется кинематическими цепями 30-31-32-34-35 и 39-40-41-44 спередаточным отношением, равнымПри этом мацптаб копирования равен1, т,е. смещения контактного ролика 5527 и...
