Косолапов

Номер патента: 908629

Опубликовано: 28.02.1982

Авторы: Зельвянский, Косарев, Косолапов, Котельников, Кручинин, Наумов

МПК: B60M 3/00

Метки: замыкания, защиты, контактной, короткого, постоянного, сети

...Когда это происходит, ток в контуре катушка 2 отключения - обмотка отсасывающего, трансформатора 11-датчик 8 скорости нарастания тока - исполнительный орган 9 начинает быстро нарастать. При достижении скоростью нарастания тока значения уставки срабатывает пороговый элемент 6, запуская реле 5 времени и деблокируя логический элемент И 4, с выхода которого вызывает размыкание коммутатора 3. В результате ток, протекающий через все витки катушки 2 отключения, приводит к размыканию быстродействующего выключателя 1. В процессе его отключенияток в рассматриваемом контуре начинает снижаться, т.е. его первая производная по времени становится меньше нуля, после чего срабатывает пороговый элемент 7, возвращая пороговыйэлемент 6, а следовательно, и...

Номер патента: 907817

Опубликовано: 23.02.1982

Авторы: Косолапов, Широков

МПК: H04B 1/10

Метки: оценки, сигнала

...По сигналу перехода из нулевого состояния в единичное первоготриггера блока 8 управления, появляющемуся на втором выходе блока 8 управления и поступающему на синхронизирующий вход регистра 9 памяти, кос выхода шифратора 6 переписываетсяв регистр 9 памяти. На первом выходеблока 8 управления также появляетсясигнал, который поступает на разрешающий вход дополнительного счетчика 11, и тем самым разрешает поступление импульсов с выхода генератора 1импульсов на счетный вход дополнительного счетчика 11.Если одновременно переполнятсядва или более счетчиков 21-21, тосигнал на выходе шифратора 6 не появится, это означает, что в регистр9 памяти запишется нуль,С момента появления сигнала напервом выходе блока 8 управления импульсы с...

Номер патента: 907815

Опубликовано: 23.02.1982

Авторы: Косолапов, Широков, Юргенсон

МПК: H04B 1/10

Метки: дискретных, приема, сигналов

...равным половине веса надежно принятого символа2(4) где М - объем счетчика 12 импульсов;М - содержимое реверсивногосчетчика 10.После того, как в счетчике 12 импульсов будет записано отличное от нуля число, на выходе элемента ИЛИ появляется разрешающий сигнал, по которому начинает работать генератор 15 импульсов, При выполнении условия О Ъ 0 и О Ъ Ои замыкаются ключи 1 и 6. Через ключ 6 на первый вход счетчика 12 импульсов поступают импульсы от генератора 15 импульсов до тех пор, пока счетчик 12 импульсов не достигнет нулевого состояния и генератор 15 импульсов не прекратит свою работу, За это время в реверсивный счетчик 11 по суммирующему входу запишется вес надежного символа, равный М - Мо. Если выполняется условие ОО, О е О, то...

Номер патента: 902207

Опубликовано: 30.01.1982

Автор: Косолапов

МПК: H03F 3/38

Метки: гальванической, развязкой, усилитель

...1 соединен с шиной 12 входного сигнала, а выход соединен через элемент 3 с первым входом сумматора 11, а через пороговый элемент 2 с первым входом блока 20 9 логики, второй вход которого соединенс выходом генератора 10 импульсов, а выход через последовательно соединенные преобразователи 5 и 8 соединен со вторым входом вычитателя 1 и через последовательно- соединенные элемент 4 и преобразователи 6(Г ИКоррск;ор1 о,сии (ита С:СГ:Рытийаб, л 4(5ПроектнаясактоР Ц Янов каа 12 5 бн ВГИИГ 1 И Росио е та 113035, Москва, Филиал ППП Гат ого комитсний и открРаугнская нгкгоро, ул и 7 соединен со вторым вхолом сумматора 11, выход которого соединен с шиной 13 выходного сигнала.Усилитель с гальванической развязкой работае следующим образом.Входной...

Номер патента: 901596

Опубликовано: 30.01.1982

Авторы: Данилов, Елисеев, Клименко, Коваль, Косолапов, Лубко, Малиновский, Николенко, Роенко, Савран, Шапошников

МПК: F01M 11/10, F02B 77/08

Метки: аварийной, внутреннего, двигателя, защиты, сгорания, транспортного

...9 кинем ки связан приводом с двигателем 1 ннего сгорания.901596 Формула изобретения ВНИИПИ Заказ 1233 /39 Тираж 5 Филиал ППП Патент, г, Ужгород ПодписноеПроектная, 4 Исполнительное реле 10 снабжено контактами 11 и 12, разомкнутыми друг с другом при отсутствии тока в обмотке 13. Обмотка 13 исполнительного реле 10 одним концом подключена к датчику 6 давления масла, а другим - к генератору 9; контакт 12 реле 1 О подключен также к генератору 9, а контакт 11 - к реле 14 включения пускового двигателя 4.Устройство работает следующим образом.При выходе из строя основного масляного насоса 2 давление смазочного масла в главной масляной магистрали 3 падает, При этом контакты 7 и 8 датчика 6 размыкаются и ток от генератора 9 поступает в...

Номер патента: 899878

Опубликовано: 23.01.1982

Автор: Косолапов

МПК: E21B 47/01

Метки: кабеля, скважину, спуска

...Для удержания разрезной конусной втулки 5 в нижнем положении при подъеме кабеля 15 вверх в пружинах 6 предусмотрены, фиксирующие болты 17.Устройство для спуска кабеля в скважину работает следующим образом,Устройство размещают под сальниковым уплотнением 16, а кабель 15 протягивают через верхнюю разрезную втулку 5, полый шток грибка 7 и через нижнюю разрезную втулку 10При ходе вниз (вращением рукоятки 3 эксцентричного вала 2) вал своим эксцентриком давит на подвижный поршень 4, который перемещаясь вниз, давит на разрезную конусную втулку 5, заклинивая кабель 15, поршень 4 продолжая движение вниз, тянет зажатый кабель 15, сжимает возвратную пружину 8 и выталкивает вниз нижнюю разрезную втулку 10, пропуская кабель 15 в лубрикатор....

Номер патента: 896781

Опубликовано: 07.01.1982

Авторы: Косолапов, Широков

МПК: H04L 7/04

Метки: синхронизации

...и импульсов помехи, следующих с произвольной фазой(фиг. 2 б), Опорный сигнал формируется регистром-распределителем1 (в частности на фиг. 2 а представлен сигнал на выходе последнего раз;ряда регистра-распределителя 1),Общее число импульсов, появившихсяв течение времени То, подсчитываетсясчетчиком 4 импульсов. Генератор 5 импульсов вырабатывает три серии импульсов п 1. 2 ю, у.Двоичный код со счетчика 4 импульсов преобразуется с помощью кодопреобразователя в двоичный код степени.При наличии. в определенном разряде регистра-накопителя 3 логической "1" в реверсивный счетчик 2 по суммирующему входу .записывается число импульсов,.равное у, а по первому вычитающему - чиело импульсов, равное 2 а, при отсутствии импульса за-пись осуществляется...

Номер патента: 876975

Опубликовано: 30.10.1981

Автор: Косолапов

МПК: E21B 47/01

Метки: кабеля, скважину, спуска

...оплетки кабеля 10,В центральном отверстии 2 расположена разрезная втулка 11. Устройствопри помощи резьбового соединения 12,выполненного в нижней части корпуса 1, навертывается на головку лубрикатора, Кабель 10 размещен междузубчатыми колесами 7, с одним иэ которых жестко закреплена приводная руч ка 13, В нижней части корпуса 1 выполнен паз 14 для прохода кабеля 10при демонтаже.Устройство работает следующим образом. 20Перед спуском кабеля 10 в скважинуего помещают в лубрикатор. Вращением гаек 3 снимают давление с пружин4 через буртики осей 5, на вилках 6и с зубчатых колес 7. Убирают из корпуса 1 разрезную втулку 11, Устройство с помощью резьбового соединения 12 закрепляют на лубрикаторе,предварительно пропустив кабель 10через паз 14...

Номер патента: 870800

Опубликовано: 07.10.1981

Автор: Косолапов

МПК: F16G 11/00

Метки: крепления, троса

...и, как следствие, к ненадежной работе стропа в целом, снижению его грузоподъемности, а также к быстрому изнашиванию стропа. П е ц д стигается темчто ство для крепления троса,содержащее охватывающую его скобу спланкой на концах, поджатой к тросугайками, снабжено направляющей скобой, закрепленной концами в планкеи охватывающей тросы с возможностьюих относительного перемещения.На фиг. 1 изображено предлагаемоеустройство, установленное на стропиэ четырех тросов; на фиг, 2 - разрепо А-А на фиг. 1; на фнг. 3 - вид пострелке В на фиг. 2.Сжим содержит напр яющ б1 для свободного обхв в2 стропа и скобу 3 для эажи диз тросов 2,Скобы 1 и 3 монтируются иа планке4 причем на скобе 1 устанавливаютсяксирующие гайки 5, в которые упирася планка 4.В...

Номер патента: 868324

Опубликовано: 30.09.1981

Автор: Косолапов

МПК: G01B 7/00

Метки: перемещений

...коммутатора, а выход - к первому входу сумматора, и блоком управления, вход которого подключен к выходу согласующего преобразователя, первый выход подключ к входу управления коммутатора, вт рой выход подключен к второму входу сумматора, а первичный преобразователь выполнен в виде 2 ш измерительных элементов, где щт 2, установленныхс различным смещением относитель но элемента возбужденияНа чертеже приведена схема устройства.Устройство содержит первичный пре образователь 1, элемент 2 возбуждения, 2 в измерительных элементов 3, коммутатор 4, согласующий преобразователь 5, блок б управления, суммаор 7868324При достаточно высокой точности задания координат смещения измерительных элементов 3 относительно друг друга погрешность устройства в...

Номер патента: 867874

Опубликовано: 30.09.1981

Авторы: Косолапов, Кроль, Рудяк

МПК: B66F 9/00, E04H 12/34

Метки: длинномерных, подъема, установки

...смонтирована с воэможностью поворота в вертикальнойплоскости относительно оси катков.Катки 7 входят в направляющие 4 в процессе подъема каретки 6 по мачте 2канато-блочным механизмом.Канато-блочный механизм включаетблоки 8, закрепленные на каретке 6полиспасты 9 и 10, закрепленные навершине мачты 2, тяговые канаты 11 и12, блоки 13, закрепленные на самоходной машине 1,двухбарабанную лебедку 14. На каретке 6 с помощью шарнира 15 закреплен шкив 16, на котором запасованы и закреплены тяговыетросы.11 и 12, На шкиве 16 с возмож-,ностью поворота вокруг своей продольной оси в цапфах 17 установлен механизм 18 поворота захвата 19. Ось шкива 16 перпендчкулярна оси поворотазахвата. Механизм 18 поворота имеетупор 20, взаимодействующий со...

Номер патента: 864159

Опубликовано: 15.09.1981

Авторы: Земсков, Косолапов

МПК: G01R 21/00

Метки: мощности

...третий сумматор 3 и коммутатор17 и через масштабирующий блок 13 сдругим входом сумматора 3, к третьему входу которого подключен выход.формирователя 7 опорного сигнала,вылод сумматора 3 через инвертор14 соединен со вторым входом коммутатора 17,Устройство работает следующим об-разом.Токи напряжение О подаются навходы сумматоров 1 и 2, на выходесумматора 1 получается сумма, на выходе сумматора 2 - разность этих сигналов, Генератор 15 вырабатываетпоследовательность 1.мпульсов, частота следования которых синхронизирована с частотой входного напряженияО, для управления коммутатором 16 ичерез трансформатор 8 коммутатором17. Длительность импульсов, вырабатываемых генератором.15 равна длительности пауз и кратна периодувходного напряжения...

Номер патента: 850890

Опубликовано: 30.07.1981

Авторы: Данилов, Елисеев, Клименко, Коваль, Косолапов, Лубко, Малиновский, Шапошников

МПК: F02N 11/08

Метки: силовая

...работает следующим образом.Перед началом запуска шестерня 17вводится в зацепление с венцом 18маховика 19 вильчатым двуплечим рычагом 23, при этом по хере осевогоперемещения шестерни 17 вдоль валика21 пружина 25 сжимается, а центробеж-,ные захваты 28 заходят за кольцевойвысту 11 20 и стопорят шестерню 17в зацеплении с венцом 18 после отвода вильчатого двуплечего рычага23. Затем подают топливо к пусковомудвигателю 2 и выключателем 38 замыкают электрическую цепь системы 30 запуска пускового двигателя. Ток от аккумуляторной батареи 36 по электро- проводам 37 поступает к электростартеру 39, который, прокручивая коленчатый вал 12, запускает пусковой двигатель 2. Сразу же после запуска пускового двигателя стартер 39 отключается от...

Номер патента: 836378

Опубликовано: 07.06.1981

Автор: Косолапов

МПК: F02N 11/08

Метки: двигателявнутреннего, запуска, сгорания

...8 и 9 подключенные к батарее через кнопку 2 пуска, блокировочный магнит 10, электрический стартер 1., Пусковые контакторы 8 и 9 подключают своими контакторами стартер 11 к аккуму. ляторной батарее 12,Имеется также вспомогательный генератор 13, который подает питание. на реле 14 сигнализации работы двигателя.При замыкании включателя 1 и включении кнопки 2 пуска создается цепь питания реле 3 времени, которое замыкает свой контакт в цепи контактора 4, включающего электродвигатель 5 масляного насоса, и соз3дает цепь на обмотку реле б, выполненного в виде катушки с сердечником, которая блокирует кнопку 2 пуска. По истечении определенного времени:(около 60 с) реле 3 времени замыкает свой контакт в цепи контактора 7, который создает цепь...

Номер патента: 834907

Опубликовано: 30.05.1981

Авторы: Косолапов, Широков

МПК: H03M 13/35

Метки: анализа, импульсныхпоследовательностей

...9 управления представляет собойсчетчик до й и логическую схему,Формирующую сигналы. изменения порогового уровня.Блок 10 представляет собой цифроаналоговый преобразователь с реверсивным счетяиком. Число разрядовсчетчика определяется как 1 од М,где М - число дискретов интервалаизменения порогового уровня. Припоступлении сигнала на первый входблока 10 значение порога увелисвива"ется на один дискрет, а при поступлении сигнала на второй вход значение порога уменЬшается также наодин дискрет.устройство для анализа импульсных последовательностей работаетследующим образом.Получения оценок па результатамаценивания вероятности правильного 40 приема элемента сообщения и вероятности ложной тревоги осуществляетсяизменением порогового...

Номер патента: 832053

Опубликовано: 23.05.1981

Автор: Косолапов

МПК: E21B 31/00

Метки: шлипс

...содержит корпус 1 с конической воронкой 2 в нижней части, плашки 3 с пружинными кольцами 4 и 5,размещенных в нижней части корпуса 1над воронкой 2, конусную втулку б,связанную с нижним концом штока 7 срабочим поршнем 8. Верхняя часть штока 7 размещена в воздушной камере 9. Шток 7 имеет на нижнем конце бор- ц)тик для упора в конусную втулку бпри его движении вверх.Над поршнем 8 выполнена нижняякамера 10, заполненная жидкостью.В верхней части корпуса 1 расположе- у но гидравлическое реле времени, которое состоит из капилляра 11, связанного с жидкостной нижней камерой 10 ис воздушной верхней. камерой 12, в которой установлен разделительный поршень 13. Над верхней камерой 12 гидравлического реле времени размещенаголовка 14 шлипса...

Номер патента: 827339

Опубликовано: 07.05.1981

Авторы: Калашников, Комаров, Косолапов, Наливкин, Пейко, Ревин

МПК: B60T 8/02

Метки: длятормозной, противоблокировочное, системы, средства, транспортного

...тормозного момента М, по отношению к управляющему сигналу С на время запаздывания тп,. Кривая в изображает напряжение, вырабатываемое датчиком 3 углового ускорения и соответствующее угловому ускорению колеса. Кривая ю отражает изменение сигнала и является производной от углового ускорения колеса по времени, вырабатываемого дифференциатором 4. Кривая С изображает сигнал на обмотках исполнительного двухпозиционного электрического механизма 5.При затормаживании колеса 8 транспортного средства во время достижения максимального момента по сцеплению М, силовое равновесие колеса нарушается, что приводит к начинающемуся интенсивному блокированию колеса и росту отрицательной величины сигнала а, соответствующего угловому замедлению колеса,...

Номер патента: 821152

Опубликовано: 15.04.1981

Авторы: Блинов, Ивантер, Косолапов, Оловянников, Печерский, Райчук, Сахарлинский

МПК: B27K 3/00

Метки: деревянныхэлементов, емкости, облученияв, пакетирования, пропитки, цилиндрической

...поперечных в наповерхности рулона.Габаритные размеры рулона определяютсяпо внутреннему диаметру цилиндрической емкости, диаметр каркаса определяютпо оптималь.ной толщине слоя (кольца) облучаемого мате.риала,На фиг, 1 изображена облучаемая емкость сзагруженным рулоном, общий вид; на фиг. 2схематично изображен рулон.Берут две или три гибкие проволоки 1 необходимой длины и жестко закрепляют одни концы гибкой проволоки 1 на стержневом корка.се 2 симметрично с промежутками друг отдруга, ее вытягивают в длину и укладываютв один слой древесные заготовки 3, которыевращением каркаса 2 наматываются в рулонна каркас, после чего фиксируют свободныеконцы поперечных элементов на поверхнос 1 ярулона 4,чи т по821152 Я=Ъ+1+(Ь, +б ) Фиг,1 Фиг.2ВНИИПИ...

Номер патента: 816545

Опубликовано: 30.03.1981

Авторы: Иванов, Косолапов, Кулагин, Лаврентьев, Медовый, Шафеев

МПК: B02C 19/08

Метки: горныхпород, дробления

...закруглением меньшего диаметра по сравнению с диаметром сферического углубления ступы.Съемная ступа 1 и съемный боек 11диамагнитного, пестика 9 могут бытьизготовлены из твердых сплавов, например легированной стали или из твердых минералов (халцедона, яшмы ит. п.),Магнитопровод 5 и ферромагнитныйсердечник 10 могут быть выполнены изизолированных пластин магнитом.гкогоматериала, например трансформаторногожелеза.Коммутатор 8 представляет собойэлектронную схему для поочередногоподключения к источнику питания основного б и дополнительного 7 соленоидов с целью обеспечения поступатель-,но-вознратного движения пестика 9в полости стакана 3 и может быть выполнен, например, на специальных бесконтактных переключающих...

Номер патента: 815267

Опубликовано: 23.03.1981

Автор: Косолапов

МПК: E21B 47/024

Метки: закрепления, прибо-pob, скважине

...глубине.Наиболее близким техническйм решением к предлагаемому является уст ЬАТГи;7501 ; н 1 е,1 1и сслеров ат ЕЩ ркбй:. цкой по наружной поверхности, причем секторы равномерно расположены по окружности вокруг конического упора.На чертеже изображена схема устройства для закрепления приборов в скважине.Устройство содержит корпус 1, в верхней части которого выполнено отверстие, в нижней части выполнено резьбовое соединение для закрепления приборов; секторы 2 - .4, оси вращения которых смещены относительно центров, размещены в корпусе под углом 120 относительно друг к дру" гу, фигурного штока 5, пружины б. Под номером 7 изображен ловильный прибор со штоком 8. Под номером 9 изображена обсадная колонна.Устройство работает следующим...

Номер патента: 812425

Опубликовано: 15.03.1981

Авторы: Владыкин, Герцев, Косолапов

МПК: B22F 3/18

Метки: метал-лических, порошков, прокатки

...содержит систему валков предварительного 1и окончательного 2 уплотнения порошков, скребки 3, расположенные под валками 1, причем ширина скребков соответствует длине валка, а каждый из скребков закреплен на кронштейне 4, установленном с возможностью поворота на неподвижной оси 5 и с возможностью поджатия к валку при помощи пружины б. По всей ширине скребков (по крайней мере, одного из них) выполнены ребра 7, причем ребра соседних скребков установлены в зацепЛении, а грани 8 ребер 7 выполнены под острым углом, Валки установлены,через уплотнение .15 с загрузочнымбункером 16, а разгрузочный патрубок 13 - через уплотнение 17 с загрузочным патрубком 12 корпуса 10, Одиниэ валков предварительного уплотнения установлен с возможностью...

Номер патента: 806130

Опубликовано: 23.02.1981

Авторы: Андреев, Гайтов, Горбунов, Косолапов

МПК: B04B 1/00

Метки: жидких, полидис-персных, разделения, систем, центрифуга

...построена по следующей математической зависимости Для предлагаемого случая центр сферы 10 находится в точке 11 (см, фиг, 2),Обозначим координаты этой точки в де-,картовой системе координат ( Х., У,.о, 2,), тогда уравнение сферы имеетвиц (1), для которого х, у, х - текущие координаты сферической поверхностиРадиус сферической поверхности барабана й , радиус сферической поверхности статора Ц -б, гце 6 - рабочий возпушный задор ( см. фи г. 1 ),Тогда аналогично ( 1) пля сферической поверхности статора уравнение имеетвид: 50Ос-)+(ч- ч)+- г, ) =(т-с)Р)Уравнения (1) и (2) есть уравненияполных сфер. В действительности, в центрифуге сферические поверхности барабана 55и статора являются только частями пол-ных сферических поверхностей,...

Номер патента: 804820

Опубликовано: 15.02.1981

Авторы: Гаранин, Заведеев, Косолапов

МПК: E21B 47/00, E21B 47/12

Метки: каротажный, микрозонд

...2. При этом с помощью кронштейна 10, свободно перемещающегося в прорезе 4, но жестко закрепленного одним концом в нижней части с корпусом 8 центратора, а другим - с прижимным механизмом (спиральной пружиной 11 с дугообразным внешним концом 12), измерительный башмак 14 втягивается в полость 3 через щелевое окно 7 хвостовика 6. Фиксация микрозонда в закрытом положении осуществляется электромагнитной подпружиненной защелкой 5, удерживающей кронштейн 10 за специальный выступ на нем в обесточенном состоянии. 2 О 25 зо З 5 41 микрозонда с полостью 3, продолжая двигаться вверх, открывает измерительный башмак 14 с прижимным дугообразным концом 12. Их освобождение из полости 3 осуществляется через щелевое окно 7 в хвостовике 6. Благодаря...

Номер патента: 794579

Опубликовано: 07.01.1981

Авторы: Бандов, Косолапов

МПК: G01N 29/04, G01V 13/00

Метки: аппаратуры, эталонировкиакустической

...разности указанных параметров ЗО ЛТ и А, - А, (или отношения А,/Аз). НезаИзобретение относится к технике акустических измерений и может быть использовано для эталонировки акустической аппаратуры.Известно устройство для эталонировки акустической аппаратуры, содержащее звукопровод 1.Недостаткомбольшие габариэталонировки.Известно также устройство для эталонировки акустической аппаратуры, содержащее звукопровод 2,Его недостатком является низкая точность эталонировки из-за трудности обеспечения равных контактных условий для нескольких поочередно применяемых при эталонировке звукопроводов.Цель изобретения - повышение точности эталонировки.Поставленная цель достигается тем, что устройство для эталонировки акустической аппаратуры снабжено не...

Номер патента: 789308

Опубликовано: 23.12.1980

Авторы: Клементьев, Косолапов, Петрушин

МПК: B62D 37/06

Метки: кузова, средства, стабилизации, транспортного

...качаться в плоскости, нормальной к чертежу, при расстабилизации кузова.Привод маховиков содержит приводную шестерню 15, муфту 16 сцепления, гидро- муфту 17, соединенную упругими муфтами 18, а также вторую приводную шестерню с зубчатой муфтой и синхронизатором 19, повышающий редуктор 20 и шестерню с обгонной муфтой 21,Устройство работает следующим образом.Маховики раскручиваются путем отбора мощности от шестерни 22, устанавливаемой на ведущих звеньях трансмиссии транспортного средства (в зависимости от ее типа и 4расположения), через замкнутую муфту 16 сцепления, гидромуфту 17 на приводной вал 14. В случае появления дополнительного сопротивления движению и уменьшения скорости вращения элементов трансмиссии, при трогании с места и разгоне...

Номер патента: 785993

Опубликовано: 07.12.1980

Авторы: Ибрагимов, Косолапов, Юргенсон

МПК: H03M 13/05

Метки: декодирующее

...и поступают на (К) входы анализатора 9, который осуществляет проверку по модулю (К) на всех (К) входах, Результат проверок кодируется кодером 10 в двоичный код обнаруженного искаженного одиночного сигнального признака. В зависимости от кода по сигналу с первого элемента И 12 осуществляется восстановление искаженного элемента в блоке 4, В 45 случае уничтожения двух или более сигнальных признаков кода срабатывает счетчик 1 1 и не разрешает прохождение импульса с блока 3 на разрешающий вход декодера 5. После окончания приема кода блок: 3 запускает генератор 13, который через элемент ИЛИ 14 осуществляет тактироввние блока 4, В случае одиночной ошибки в коде в блоке 4 находится значение 0 сигнального признака, которое будет обнаружено первым...

Номер патента: 785752

Опубликовано: 07.12.1980

Авторы: Ермаченко, Косолапов, Мякиньков

МПК: G01N 29/04

Метки: дефектоскопу, регистрирующее, ультразвуковому

...содержит записывающую линейку 12 и кассету 13 с плоским носителем 14.Устройство работает следующим образом.При входном сигнале уровень которого превышает уровень дискриминации амплитудного дискриминатора 4, срабатывает электронный ключ 3, который подключает выход усилителя 2 тока через ограничитель 9 тока к конденсатору 5. Когда напряжение на конденсаторе достигнет уровня дискриминации дискриминатора 7, электронный ключ б срабатывает и конденсатор 5 начинает разряжаться через него, что приводит к уменьшению напряжения на входе дискриминатора 7, отключению электронного ключа и последующему заряду конденсатора. Таким образом, на конденсаторе возникает последовательность импульсов, частота повторения которых линейно связана с величиной...

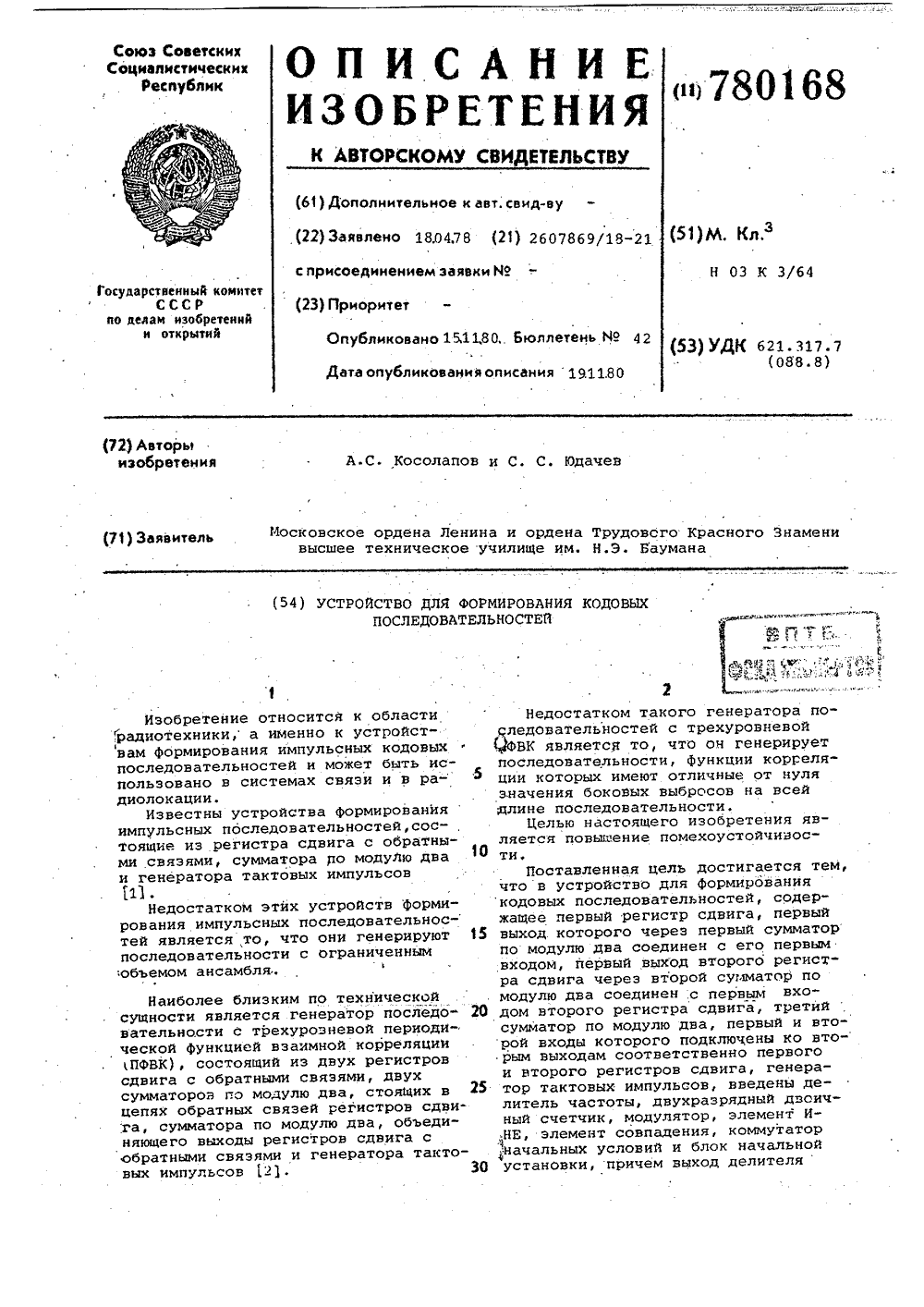

Номер патента: 780168

Опубликовано: 15.11.1980

Авторы: Косолапов, Юдачев

МПК: H03K 3/64

Метки: кодовых, последовательностей, формирования

...регистров сдвига 1 и 2 соответственно,Блоки 7, 8, 9, 13 представляют собойгенератор модулирующей компонентыкодовой последовательности. Генератор состоит иэ делителя частоты 7,навход которого поступают тактовые импульсы с выхода элемента 12 совпадения. Сигнал с выхода делителя частоты 7 поступает на двухразрядный двоичный счетчик 8, управляющий элементом И-НЕ 9, выход которого подключенк первому входу модулятора 13, навторой вход модулятора 13 поступаетпоследовательность с выхода сумматора 5. Момент начала поступления тактовых импульсон на делитель 7 определяется блоком начальной установки.Устройство работает следующим образом. 5 36 15 26 25 30 35 О 40 4 50 Начальная комбинация символов кодовой последовательности устананливается...

Номер патента: 778945

Опубликовано: 15.11.1980

Авторы: Косолапов, Морозов, Прохоров

МПК: B23B 39/00

Метки: отверстий, сверления

...отверстия с двух сторон в деталяхс различными центральными посадочными 25отверстиями. Равновесие нланшайбы под-держивается с помощью установленных внеподвижной плите подпружйненных шариков(не показаны). фиксация положения детали под инструментами осуществляется, З 0подпружиненным цилиндрическим фиксато-ром 24 с коническим концом, западающимв отверстие планшайбы соответствующейпозиции стола. В планшайбе установленыподпружиненные штифты (не показаны) для35перевода рычага из левого. положения вправое. Рычаг имеет фиксатор 25, предохраняющий его от случайного перемещения,когда он установлен в левом положении.Стол снабжен ограничителем поворотапланшайбы в обратном направлении (непоказан). -Для обеспечения сверления отверстий,расположенных...

Номер патента: 772904

Опубликовано: 23.10.1980

Авторы: Косарев, Косолапов, Минин, Наумов

МПК: B60M 3/00

Метки: метрополитена, электроснабжения

...неполным сглаживанием тока на подстанции и в электровозе, Однако иэ-эа наличия магнитных связей между обмотками ОТ 8 и контурами, образованными контактным и ходовым рельсами дополнительным проводом с землей, в тяговой сети происходит перераспределение переменной составляющей тока. В результате на участках между ОТ в дополнительном проводе протекает ток, близкий по величине и противоположный по фазе току в контактном рельсе . Соответственно величина гармоник тягового тока в рельсовой сети незначительна. В этом случае ЭДС,наводимые в линиях связи гармоническими составляющими тягового тока, протекающими в контактном рельсе и дополнительномПроводе, скомпенсированы. 5 Система электроснабжения метрополитена, содержащая тяговую...
