Коптев

Номер патента: 554477

Опубликовано: 15.04.1977

Авторы: Коптев, Сухомлинов, Трель

МПК: G01M 17/00

Метки: испытания, регулятора, скорости, средства, стенд, транспортного

...также при помощи гидронасоса 3 и гидромотора 4, образующих вспомогательный двигатель, соединен с регулятором 5. С входным (ведомым) валом (на чертеже не показан) дифференциального редуктора 2 кинематически связан датчик скорости (тахогенератор) 6, выход которого связан с входом усилителя 7, причем вход усилителя соединен с выходом задающегусилителя 7 соедиуправления 9.Приводной электродвигатель 1 вращает с 5 постоянной скоростью регулятор 5 и регулируемый гидромотор 4. Задающее устройство 8 вырабатывает управляющий сигнал, который поступает на усилитель 7. Преобразованный и усиленный сигнал поступает 10 далее на механизм управления 9,где преобразуется в перемещение регулирующего органа. Регулирующий орган механизма управления 9 изменяет...

Номер патента: 553755

Опубликовано: 05.04.1977

Авторы: Задков, Коптев

МПК: H04L 11/08

Метки: дискретной, информации, каналах, ошибок, передачи, числа

...селектора 8 и формирователя длительности импульсов 9, и канал измерения перерывов 10, состоящий из последовательно включенных фильтра высокой частоты 11, усилителя 12, линейного детектора 13, фильтра низкой частоты 14, амплитудного селектора 15 и инвертора 16; узел автоматической регулировки усиления 17, вход которого подключен к выходу усилителя 12 канала измерения перерывов 10; схему ИЛИ 18, входы которой подключены к выходам формирователя длительности импульсов 9 и инвертора 16, генератор квантующих импульсов 19, подключенный к первым входам И 20 и 21, причем второй вход схемы И 20 подключен к выходу схемы ИЛИ 18, второй вход схемы И 21 - к выходу инвертора 16, а входы схем И 20 и 21 подключены ко входам узла индикации 22;...

Номер патента: 543781

Опубликовано: 25.01.1977

Авторы: Зыков, Климов, Коптев

МПК: F15B 9/04

Метки: привод, следящий, электрогидравлический

...поворота нагрузки через последовательно связанные датчики скорости и угла поворота нагрузки 21,Электрогидравлический следящий привод состоит из гидроцилиндра 1, шарнирно-связанного с основанием 2 нагрузки 3 (башни) и имеющего гидравлическую связь с управляющими гидронасосом 4. Нагрузка 3 вращается вокруг оси цапф 5 основания 2. С осью цапф механически связаны датчик угла поворота нагрузки 6 (балки), датчик скорости 7 и датчик угла поворота оси нагрузки 8 относительно основания 2, Датчик угла поворота 6 связан синхронной связью с задатчиком угла поворота нагрузки 9, который имеет механическую связь с задатчиком скорости нагрузки 10. Выход датчика угла поворота нагрузки 6 связан со входом корректирующего блока 11. Выход датчика...

Номер патента: 543625

Опубликовано: 25.01.1977

Авторы: Афанасьев, Коптев, Любимов, Марин, Хохлов, Шевченко

МПК: C03C 3/10

Метки: защиты, полупроводниковых, приборов, стекло

...к п ольно Из приведен видно, что темпер кол более низкая его наКонце нтр мос тура оплавлени чем у известно состояниях МДЛ-тр 1,21.Эти стеклавлагостойко стью,ванием с коэффиполупроводниковсоставах отсутствно низкую темп400 С) и нарядуРующими свойствпров одников ых пНаиболее б ситсг к составам легкоплав мых в микроэлектронике длг ты полупроводнтковых присхем.нике известны легкоплавкие 810 г, Вг Оз длг герметизатпти полупроводниковых приборов аны конкретные составы стекол,0 мула и зо бре те ни 10 оО 1 - 4 ПО 2 - 4 Стекло для за оров включающее ЕпО, отличающ ния температуры о табилизирующих св нгредиенты в следу щиты полупроводни РЬО Я 10 г, ВгО е с я тем, что, с ковыхТОг при- СОО, иже- еклу внимание целью сн плавленияойств, о...

Номер патента: 543620

Опубликовано: 25.01.1977

Авторы: Коптев, Любимов, Марин, Хохлов, Шевченко

МПК: C03B 19/10

Метки: гранул, стеклянных

...проведения ультразвуковой кавитационной обработки происходит очистка поверхности гранул от налета пылевидной тонкой фракции.П р и м е р, Исходную шихту боросиликатного стекла спекают, полученный спек измельЧисло отказов Уход емкостипленочного кон Показатель сып чести Способ обработкисферических гранул стекла конденсат орапри испытанияхЯ, 1/час откл онение времявысыпания времени высыпания от денсатора прииспытаниях,Дс/с % сек,номинала,сек(10 после ультразвуковой обработки 110 с 0,5 Ф ормула из обретения воде, с частотой тока 18-22 кгц и интенсивностью колебаний 2-10 вт/см в тече 2 ние 10-25 мин. Способ изготовления стеклянных гранул, включающий плавление шихты в факеле низкотемпературной высокочастотной плазмы и последующую классификацию...

Номер патента: 537670

Опубликовано: 05.12.1976

Авторы: Безносюк, Гецелев, Коганов, Коптев, Салуквадзе, Семин

МПК: A46B 7/08

Метки: торцовая, щетка

...торцам, например, сваркой, пайкой, клеем и т.д.Секции 2 проволочных пучков устанавливают в пазы корпуса 1 таким образом, что угол между продольной осью секции537670 о Ч А= 90 -асВд - "У, 10 е ЧцЪО;т 40 и радиусом торцовой поверхности, проведенным через центр секции, составляет 5-45 .Величина этого угла зависит от соотношения скоростей вращения торцовой щетки Чи подачи обрабатываемого изделия Ч, и определяется из соотношения: где 4, - угол между продольной осью,секции и радиусом торцовойповерхности щетки, проведенным через центр секциийЧ- скорость вращения торцовойщетки м 1 сек;Ч- скорость подачи обрабатываемого изделия м/сек.Опытным путем установлено, что наи 20 лучшие условия работы торцовой щетки будут при соотношении;...

Номер патента: 526849

Опубликовано: 30.08.1976

Авторы: Коптев, Ляпунов, Розанов, Столяров

МПК: G04B 19/22

Метки: времени, индикатор, поясного, часовой

...том часовом поясе, против которого он оказывается расположенным в данный мо мент. Для корректировки углового положениядиск-шкалы 6 предусмотрен валик 12, имеющий возможность осевого перемещения в обоих направлениях,Прц работе часового механизма вращения 15 часового колеса 1, делающего один оборот за12 час, через солнечное колесо 2, сателлитные колеса 3 и второе солнечное колесо 5 передается на диск-шкалу 6, угловое положение которой фиксируется через прорезь 10.20 Таким образом, через прорезь 10 считываютвременную цнформацпо, соответствующую тому часовому поясу, против которого установлен указатель 11.В том случае, когда цсооходцмо сменить 25 часовой пояс, производят поворот дцск-карты9 до совпадецц заданного, одного цз 24-х часовых...

Номер патента: 523827

Опубликовано: 05.08.1976

Авторы: Коптев, Снежко

МПК: B62D 17/00

Метки: изменяемыми, колес, колесного, мост, передний, трактора, углами, управляемых, установки

...перемещения вдоль оси кронппейн 7; В нижней час аи кронштейн 7 имеет вилку, через отверстия в ,цВках которой проходит резьбовая тяга 8, фикси. руемая относительно кронштейна 7 гайками 9 и 10, К корпусу 3 тяга 8 прикреплена посредством шарнира 11.Кронштейн 12 жестко прикреплен к оси 1. В нижней части кронштейна 12 расположен сектор 13, в котором выполнен сквозной дуговой паз, обеспе п ,чивающий возможность углового перемещения резь.бовой тяги 8 относительно кронштейна 12. Фиксацияя тяги 8 относительно сектора 13 осуществляет-, ся гайкой 14.1;1Верхняя часть кронштейна 12 связана с головкой кронштейна 7 посредством регулировочного винта 15, конец которого шарнирно соединен с кронштейном 7 и посредством шарнирной резьбовой головки 16 - с...

Номер патента: 523199

Опубликовано: 30.07.1976

Авторы: Аврускин, Галибин, Двирный, Коптев, Крупенский, Курилов, Смирнов-Васильев

МПК: F04D 25/08

Метки: вентилятор, многоступенчатый, осевой

...тем, что тормозное устройство выполнено в виде закрепленного на рабочем колесе подпружиненного грузика, снабженного упором.Иа чертеже изображен вентилятор, продольный разрез.Описываемый вентилятор содержит корпус 1 и последовательно установленные в нем рабочие колеса 2 и 3 с флюгерными лопатка ми, соединенные с расположенными в обтекателях автономными приводами 4 и 5 и снабженные тормозным устройством, выполненным в виде закрепленного на каждом рабочем колесе подпружиненного грузика 6, снабжен ного упором 7. Рабочие колеса 2 и 3 имеют ограничители 8 поворота лопаток.При включении, например, привода 4 начинает вращаться рабочее колесо 2, лопатки устанавливаются в рабочее положение, упираясь в ограничители 8, и под действием...

Номер патента: 514711

Опубликовано: 25.05.1976

Авторы: Коптев, Кравченко, Маляренко, Музыченко, Симоненко

МПК: B29C 3/02

Метки: непрерывного, полимерных

...барабанами 2 по. дается заготовка 14 полимерного матернала, включается привод вращения барабанов,и заготовка захватывается прессуюшими;лентами 3, 4, опрессовывается и перемещается между камерами 5, 6.По мере продвижения заготовки 14 между камерами 5, 6 осуществляется ее нагрев и выдержка. под заданным давлением.На выходе из устройства производится отбор готового изделии,УО Формула изобретении1. Устройство для непрерывного изготовления иэделий из полимерных материалов, содержащее этажно расположенные6подвижные прессуюшие ленты, установленную над рабочей ветвью верхней из нихкамеру со смонтированным по ее периметру уплотнением, заполненную теплоносителем, и средствдля подачи теплоносителя,1 о т л и ч а ю ш е е с я тем, что,...

Номер патента: 507948

Опубликовано: 25.03.1976

Авторы: Задков, Коптев

МПК: H03M 13/00, H04L 1/12

Метки: дискретной, информации, каналах, ошибок, передачи, числа

...И 16, ыход схемыИ 17. Ге- же действием переходной помехи от соседсоединен с входом первой схемыо иодклю- ф них каналов, имеющей аддитивный характер,нератор 18 квантуюших импульсов иодклюИ, Вы- Поэтому импульсы с цепей измерения объедичен к входам первой и второй схем, ывыхо а кото ойходы схем И подключены раздельно кз ельно к узлам няются схемой ИЛИ 15, с выхода которосилителя 10 сУммаРный импУльсный сигнал постУпает наиндикации 19 и 20. Выход усилителякой регулиров- схему И 17. На второй вход схемы поступодключен к узлу автоматическо регулирпает от генератора 18 импульсная последо 21 содержащему "инеиныи де е ьность типа меандртектор 22, фильтР чизкой рой аналогична скорости полезного сигнала.низкой частоты 23 иузел управления 24,...

Номер патента: 501487

Опубликовано: 30.01.1976

Авторы: Задков, Коптев

МПК: H04J 3/14

Метки: дальней, каналов, связи

...пунктах 2, имеют эффективное значение напряжения, равное (или меньшее) среднеквадратичному значению шума в контролируемом канале, а частота генераторов 3 соответствует полосе частот защитных промежутков. На приемной станции 4 тракт 5 осуществляет прием полезного сигнала, подключенные к его выходу полосовые фильтры 12, входящие в цепи 6 амплитудно-частотной селекции, настроены на соответствующие частоты контрольных генераторов 3.Сигнал и шум с выхода полосовых фильтров 12 проходит перемножители 18 и интеграторы 19 автокоррелятора 13. Этим достигается увеличение отношения сигнал/шум. Схема задержки 17 выполнена на время, превышающее интервал корреляции шума, При таком построении схемы автокоррелятора 13 минимальная длительность...

Номер патента: 492609

Опубликовано: 25.11.1975

Авторы: Кабашов, Коптев, Чесноков

МПК: D06C 1/06

Метки: ленточного

...на котооом полотно3ткани идет по верху слоя, соответствуетпарный валик, на котором это же полотноидет непосредственно по валику. Благодаря этому обеспечивается равенство длинпетель ткани. Подвижные плайки валиков1 и 2 облегчают движение полотна и изменяют направление его Ьижения на угол,оотличный от 180 .После валика 1 полотно транспортируется по направляющим валикам 5,6 и 7, которые увеличивают заправочную емкость.Для транспортирования ткани валикивыполняются с приводом, причем один илинесколько валиков выполняются с подвижной осью для регулирования натяжения и 36центрирования полотна.Транспортирующий валик устанавливается в подшипник 9. На шипе валика установлены подшипники 10, на которых установлена звездочка 11 привода,...

Номер патента: 486034

Опубликовано: 30.09.1975

Авторы: Афенченко, Виленский, Коптев

МПК: C09J 1/00

Метки: клей

...графитовых Остальное 30 электродов с металлическими токовь)водами Изобретение относится к составам электро- проводящих клеев.Известны электропроводящие клеи, включающие полимерное связующее и электропроводящий наполнитель, например графит. В полимерных токопроводящих клеях графит менее эффективен, чем металлы и их соединения. Такие клеи имеют низкую теплостойкость, что не позволяет применять их при температурах более 200 в 2 С.Известен теплостойкий (до 1000 в 11 С) электропроводящий клей, включающий хромоалюмофосфатное связующее, активную добавку - окись алюминия и электропроводный наполнитель - дисилицид молибдена, Этот клей имеет удельное сопротивление 4,2 ом см и требует обжига при 300 - 600 С.Целью предлагаемого изобретения является...

Номер патента: 479075

Опубликовано: 30.07.1975

Авторы: Дегтярев, Коптев, Розанов, Соболь, Сукачев

МПК: G04C 3/04

Метки: балансовых, движения, механических, часов, электронно

...палеты 2 анкерной вил ки из взаимодействия с колесом 4. Этому условию соответствует соотношение. ЗО Под колесом 4 расположен фиксирующш".О - д) 2 й з 1 п5 Лхк 30 где Й35 к к И 4 3магнит 10, для фиксации колеса 6 предусмотрен фиксатор 11.Предлагаемый преобразователь движения работает следующим образом.При своем рабочем ходе, сообщаемом импульсным штифтом на оси осциллятора (не показан), анкерная вилка, поворачиваясь противев часовой стрелки, взаимодействует палетой 2 с зубом 12 ходового колеса 4 и начинает поворачивать его по часовой стрелке, преодолевая сопротивление магнита 10, удерживающего в зоне своего действия зуб 13 ходового колеса. При повороте ходового колеса 4 штифт 8 входит в соприкосновение с внутренней стенкой сквозного...

Номер патента: 93980

Опубликовано: 30.07.1975

Автор: Коптев

МПК: G01P 15/02

Метки: записи, нагрузок, парашюта, прибор, системе

...часовым и т, п. механизмом и образующего совместно с пером 4 самописец.На шток 3 свободно надеты две винтовые пружины 6 и 7, имеющие одинаковую длину, но разные диаметры и характеристики, Концы этих пружин жестко соединены с шайбами 8 и 9, которые могут взаимодействовать при перемещениях массы 2 с заплечиками 10 и П цилиндра 1,Для большей компактности и упрощения прибора инерционная масса 2 одновременно выполняет роль поршня демпфера.При любом перемещении инерционного тела обе прукины 6 и 7 работают только на сжатие, в чем легко убедиться из фиг. 2 и 3, При подъеме инерционной массы 2 (фиг. 2) шток о упорным кольцом 12 подпирает шайбу 9 снизу, а обе пружины 6 и 7 укорачиваются, Прп опускании инерционной массы 2 (фиг. 3) она нажимает...

Номер патента: 470519

Опубликовано: 15.05.1975

Авторы: Иванов, Калмыков, Коптев

МПК: C08F 21/00

Метки: отвержденных, полиэфиров

...40 - 50 С добавляют при перемешивании 4,0 вес. ч. гиперцза. Полученные смеси смешивают при температуре не выше 30 - 40 С и интенсивном перемешивании, а затем композицию заливают в формы и отверждают по режиму: 100 С - 2 ч, 140 С - 4 ч; 180 С - 3 ч, 200 С - 2 ч.П р и м е р 2, Процесс осуществляют аналогично примеру 1, цо 1,3-диаллилбецзцмидазолоц вводят в количестве 30 вес. ч.П р и м е р 3, Процесс осуществляют аналогично примеру 1, цо 1,3-,диаллилбецзцмидазолоц вводят в количестве 35 вес, ч,П р и м е р 4. Процесс осуществляют аналогично примеру 1, цо 1,3-дпаллилбсцзимцдазолоц вводят в количестве 40 вес. ч.Для полученных композиций были определены физико-мехашгческце свойства, которые приведены в таблице.Отвержденные полиэфиры,...

Номер патента: 464083

Опубликовано: 15.03.1975

Авторы: Афенченко, Коптев

МПК: H05B 7/08

Метки: графитового, металлическим, соединения, токоподводом, электрода

...поверхностью, причем на токоподводе также может быть выполнен участок с конической поверхностью, 25В качестве электропроводной массы может быть использован металлографитовый, железоникелевый или вольфрамомедный порошки: (Ре+графит, Ге+28% %; %+Си).На фиг. 1 и 2 по предлагаемому способу 30 даны виды узлов соединения; на фиг. 3 - технологическая схема получения узлов соединения.В электроде 1 выполняют паз с канавками 2, имеющими коническую поверхность, в который соосно устанавливают токоподвод 3, и в зазор между ними запрессовывают в горячем состоянии металлокерамический порошок 4 при помощи матрицы 5 и пуансона 6.Прессование и спекание порошка производят при 1100 - 1150 С,Используемые порошковые смеси имеют коэффициент линейного...

Номер патента: 462909

Опубликовано: 05.03.1975

Авторы: Коптев, Чесноков

МПК: D06C 15/08

Метки: ролик, транспортирующий

...ролика, и кулачки, ненадежен в работе.Целью изобретения является упрощение копструкции ролика и повышение надежности его в работе. Для этого предлагаемый ролик снабжен каточками для взаимодействия с кулачками, установленными на торцах планок.На фиг. 1 изображен описываемый ролик, разрез; на фиг. 2 - разрез по А - А на фиг. 1.Ролик содержит диски 1 и 2, жестко установленные на валу 3; планки 4, проходящие через отверстия дисков 1 и пазы дисков 2 и образующие рабочую поверхность ролика; кулачки 5; каточки 6, взаимодействующие с торцовой поверхностью неподвижных кулачков, и упоры 7. На планках 4 расположены упоры 8, опирающиеся на ограничители 9,предназначенные для г 1 редотвращрота планок вокруг собственных оМежду упором 7 и...

Номер патента: 462810

Опубликовано: 05.03.1975

Авторы: Абдуллаев, Журавлев, Коптев, Рыжих, Сеидов

МПК: C07C 13/42

Метки: винилнорборнена

...этом случае уносится из реактора реакционным потоком и улавливается фильтрами.Пульсация давления может осуществляться пропорциональным регулятором системы УСЭППА, выдающим регулирующил клапану, установленному на выходеной смеси из реактора.П р и м е р. Дивинил (7,6 кг/час, или 5 38 вес, % ) и дициклопентадиен (12,4 кг/час,или 62 вес. %) из дозаторов подают дозировочными насосами в мольном отношении 1,5:1 в трубчатый реактор. Дициклопентадиен предварительно нагревают в теплообменнике до 10 150 в 1 С для разложения до циклопентадиена, Содимеризацию проводят при 190 - 195 С. Для отвода тепла в рубашку реактора подают воду.Давление регулируют пропорциональным 15 регулятором системы УСЭППА, выдающимрегулирующий сигнал клапану, установленному...

Номер патента: 461268

Опубликовано: 25.02.1975

Авторы: Березин, Коптев, Лисивенко, Минаев

МПК: F16L 1/024

Метки: буртов, землеройная, насыпных, образования

...А - А на фиг. 1,Землеройная машина для образования на сыпных буртов содержит базовую машину 1 с толкающими брусьями 2 снабженными силовыми цилиндрами 3, и отвал 4 с боковыми закрылками 5. Отвал выполнен в виде связанных между собой секцией б и шарнирно соединен с помощью продольных рам 7 с толкающими брусьями 2, между которыми укреплен плоский клин 8.На верхней плоскости клина установлен ограничитель 9 хода базовой машины 1, к которому при помощи дополнительных силовых цилиндров 10 подвешен отвал 4.На расстоянии, равном 1/3 длины трубы, от торца трубы 11 производится погружение в грунт овала 4 и плоского клина 8 действием силовых цилиндров 3.Для образования насыпного бурта 12, применяемого в качсстве временной опоры для трубы 11,...

Номер патента: 453174

Опубликовано: 15.12.1974

Авторы: Бинин, Коптев, Снежко

МПК: B01D 45/14

Метки: пылеуловитель

...ротора вы полнены переменного сечения, уменьшающегося с приближением к оси вращения, а на внутренней цилиндрической поверхности корпуса сделана винтовая канавка, сообщаемая со сквозным тангенциальным отверстием в кор пусе пылеуловителя. На фиг. 1 показаи предлагаемый пылеуловитель, продольный разрез; на фиг. 2 - то же, поперечный разрез.Пылеуловитель включает корпус 1, к которому крепится крышка 2 с отверстиями 3 для входа запыленного газа, В крышке 2 на подшипниках установлен ротор 4, приводимый во вращение валом 5. На внутренней цилиндрической поверхности корпуса имеется винтовая канавка 6 для автоматического удаления пыли через тангенциальное отверстие 7 в корпусе. К верхней части корпуса прикреплен патрубок 8 для выхода очищенного...

Номер патента: 438569

Опубликовано: 05.08.1974

Авторы: Коптев, Снежко

МПК: B62D 17/00

Метки: колес, колесного, мост, регулируемыми, трактора, углами, управляемый, установки

...4 установлен с возможностью вращения шкворень 5. Верхние концы шкворней 5 10 жестко связаны с рулевой трапецией 1. Нижние концы шкворней 5 шарнирно соединены с выполненными в виде вилки цапфами 6 с помощью пальцев 7, расположенных в отверстиях 8, выполненных на внутренних концах 15 цапф 6 и расположенных вдоль их осей.Управляемый мост снабжен механизмами фиксации заданного положения вилок 3 относительно оси 2, механизмами 9 фиксации.заданного положения корпусов 4 относительно 20 вилок 3 и механизмами 10 фиксации заданного положения цапф 6 относительно шкворней 5. Механизм 10 фиксации содержит рамку 11, охватывающую внутренний конец цапфы 6 и соединенную с ней, например, шарнирно.25 1 амка 11 снабжена регулировочными винтами 12,...

Номер патента: 420730

Опубликовано: 25.03.1974

Авторы: Азаров, Власов, Всесоюзный, Коптев

МПК: E02D 9/00

Метки: голов, свай, срезки

...стенка 24 которого установлена при помощи быстросъемных пальцев 25. Устройство предназначено для срезания головки 20 сваи 26.При подготовке к работе поднимают стопор20, вынимают по одному из каждой пары пальцев 7 и 25, поворачивают неподвижную челюсть 8 и переднюю стенку 24 хомута 23 25 вокруг оставшихся пальцев и, маневрируястрелой и рукоятью базовой машины с одновременным поворотом рамы 1 вместе со штангой 14 относительно траверсы 16, помещают сваю 26 внутрь рамы и хомута так, чтобы 30 зубья 5 подвижной челюсти оказались бы науровне проектной отметки. Затем устанавливают неподвижную челюсть 8 и переднюю стенку 24 хомута 23 в первоначальное положение, закрепляют их пальцами 7 и 25, фиксируют штангу 14 относительно траверсы 16 стопором...

Номер патента: 376889

Опубликовано: 01.01.1973

Авторы: Коптев, Поздн, Сидельников

МПК: H03K 5/159

Метки: импульсный, усилитель

...М Опубликовано 05 ЛЧ.197 Изобретение относится к устройствам с управляемым усилением сипнала. Усилитель может быть широко использован в импульоной и измерительной технике,Уже известен импульсный усилитель, содержащий усилительный каскад на транзисторе, включенном по семе с общим эмиттером, и цепь обратной связи с ливонией задержки.Цель изобретения - повышение коэффициента усиления и обеспечение его регулировки при сохранении устойчивой работы.Предлагаемый усилитель отличается тем, что линия задержки включена между двумя конденсаторами, подключенными соответственно к коллектору и базе транзистсхра, а коллекторная нагрузка зашунтирована двумя конденсаторами с последовательно включенным между ними ключом, соединенным, в свою очередь, с...

Номер патента: 371317

Опубликовано: 01.01.1973

Авторы: Викульцев, Глазман, Жабин, Иванов, Кавалеров, Коптев, Подзигун, Прокофьев, Рум, Степанов, Сученко, Федотов, Фиглин

МПК: E02F 3/18, E02F 5/08

Метки: роторный, траншейный, экскаватор

...с рамой, привод и сцепвое устройство.Известный,роторный т)раншейный экска 1 ватор от)рывает траншеи, ось сеченил которых нерпе)нди)кулярна поверхности гру)нта, в транс)портном же )положен)ии,имеет низовую т)ранопорт)ную с)корость и большие габариты.Цель изобретения - обеспечение поворота ротора в трех плоскостях и укладка его на платформу базовой м аш)ины.Дсстигаетсл это тем, что сце)пное уст)ройст)во выполнено с промежуточной ра)мой, соединоно) посредство)м,го)ризонтального ша)рссира с,рычага)ми с возмо кностью;поворота относительно горизонтальной оои,1-1 а раме установлена поворот)ная относи- тельно п)родольной оси централыная цапфа, соединенная вертсгкальным шарниром с рамой ротора.На фиг, 1 изображен ротор)ный траншей)ный...

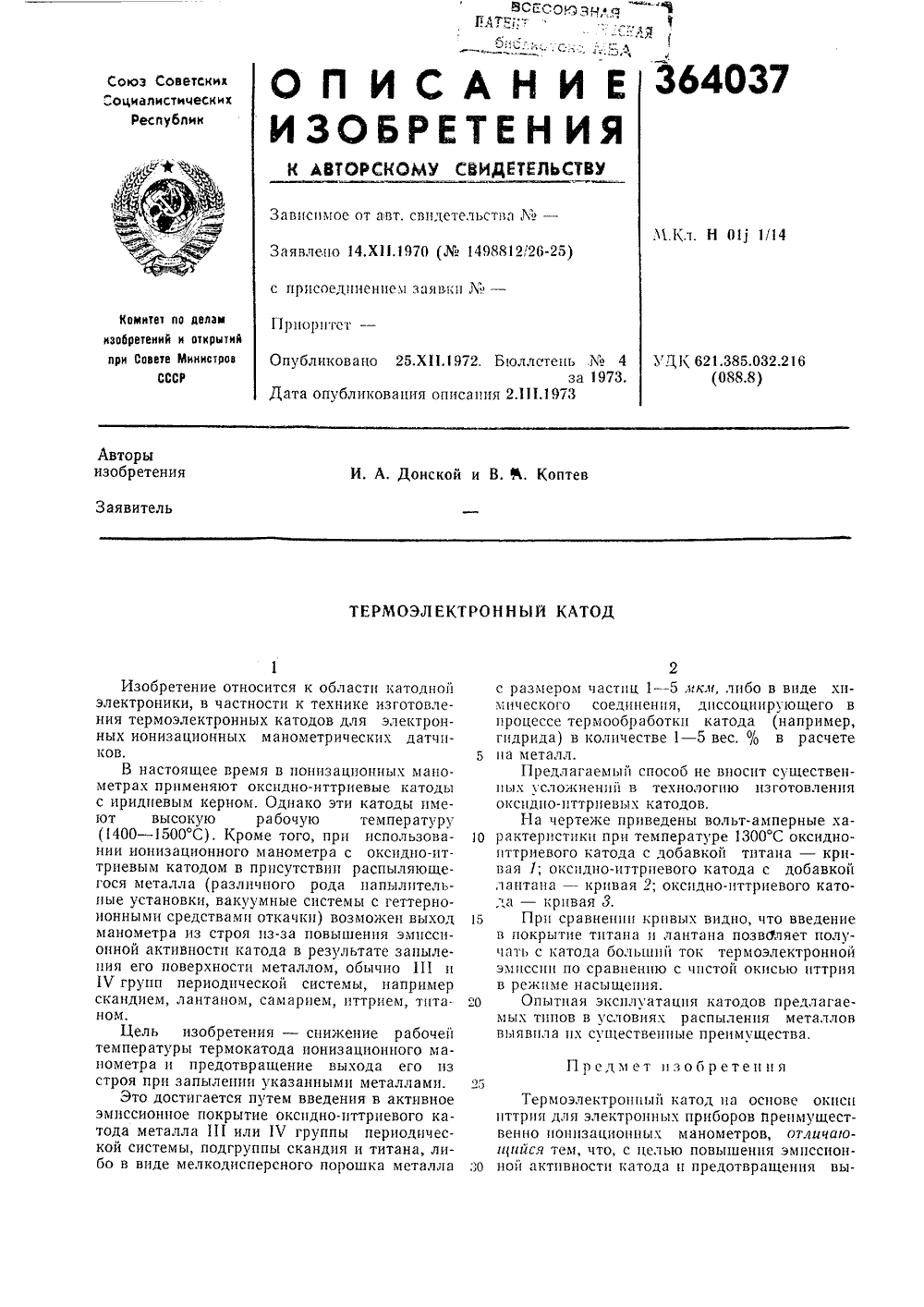

Номер патента: 364037

Опубликовано: 01.01.1973

Авторы: Донской, Коптев

МПК: H01J 1/144

Метки: катод, термоэлектронный

...электронных ионизационных манометрических датчиков. В настоящее время в ионизацпонных манометрах применяют оксидно-иттриевые катоды с иридиевым керном. Однако эти катоды имеют высокую рабочую температуру (1400 - 1500 С). Кроме того, при использова нии ионизационного манометра с оксидцо-пттриевым катодом в присутствии распыляющегося металла (различного рода папылптельцые установки, вакуумные системы с геттерноионными средствами откачки) возможен выход 1 манометра из строя из-за повышения эмиссионной активности катода в результате запыления его поверхности металлом, обычно П 1 и 1 Ч групп периодической системы, например скацдием, лантацом, самарием, иттрием, тита. 20 цом. с размером частиц 1 - 5 хскхс, либо в виде химического соединения,...

Номер патента: 361806

Опубликовано: 01.01.1973

Авторы: Березин, Казаков, Коптев, Таксанц

МПК: B01J 4/00

Метки: 1срггил1г, 7-j-a•, всюоюзяаяп, ийдл, чг

...переносного ко5 1 О 15 го 25 зо 35 40 3Для подвески демонтируемого механизма 24 с кожухом на крюк крана 25 устройство имеет грузовую скобу 2 б с траверсой. Для возможности сборки переходной коробки на механизме 24 она выполнена из 2-х секций 27 и 28.Демонтаж механизма 24 из аппарата производят следующим образом.Крепят на механизм траверсу с грузовой скобой, подвешанную к крюку крана, Приподнимают механизм на величину, достаточную для установки разъемного фланца с сальником. После установки фланца продолжают подъем механизма на высоту, достаточную для установки переходной коробки и нижней части переносного кожуха. При этом грязная часть механизма, непосредственно находившаяся в активной среде, не выходит из гнезда аппарата, а...

Номер патента: 405852

Опубликовано: 01.01.1973

Авторы: Абдуллаев, Журавлев, Коптев, Рыжих, Сеидов

МПК: C07C 13/43, C07C 2/50

Метки: винилнорборнена

...30 - 60 кг/с,тг-, Недостатком такого способа является образованиев качестве, побочных продуктов значительного количества растворимых и нерастворимыхз реакционной среде полимеров, которые, снижая общий выход целевого продукта, забивают аппаратуру через 30 - 80 час, что вызываетнеобходимость механической чистки реатктора,Выход ВНБ на сумму пропущенных мономеров 35 - 36%, выход растворимых полимеровдо 6% и нерастворлатьтх полимеров =2,5%.С целью предотвращения образования полимерных продуктов предложено содимеризацию проводить в присутствии воды,2 я длительная бесперебойная рабо нечпваетс та реактора.П р и м е р 1. В трубчатый реактор подают бутадиен,4 в количестве 7 кг,час и дцциклопентадиен в количестве 12 кггчас. Реакцию проводят...

Номер патента: 399884

Опубликовано: 01.01.1973

Авторы: Коптев, Фрид, Элькин

МПК: G06G 7/48

Метки: графика, отображения, сетевого

...и включается выключатель 7 н так далее до окончания отображения сетевого графика на планшете 1. овышецие кости на Предмзо бр етсцц я Устроиство дляфика, содержащеесеткой, шкаламистиями, на которо 1Изобретение относится к области вычислительной техники.Известны устройства для отображения сетевого графика, содержащие планшет с координатной сеткой, шкалами работ и времени и отверстиями, на котором с помощью штифтов установлены планки в соответствии с сетевым графиком.Целью изобретения является пнаглядности и уменьшение трудоембора графика.Предлагаемое устройство отличается от известных тем, что оно содержит выключатели и лампочки по количеству работ сетевого графика, расположенные попарно в строках 1 работ, и модель сетевого...
