Преобразователь движения для балансовых электронно механических часов

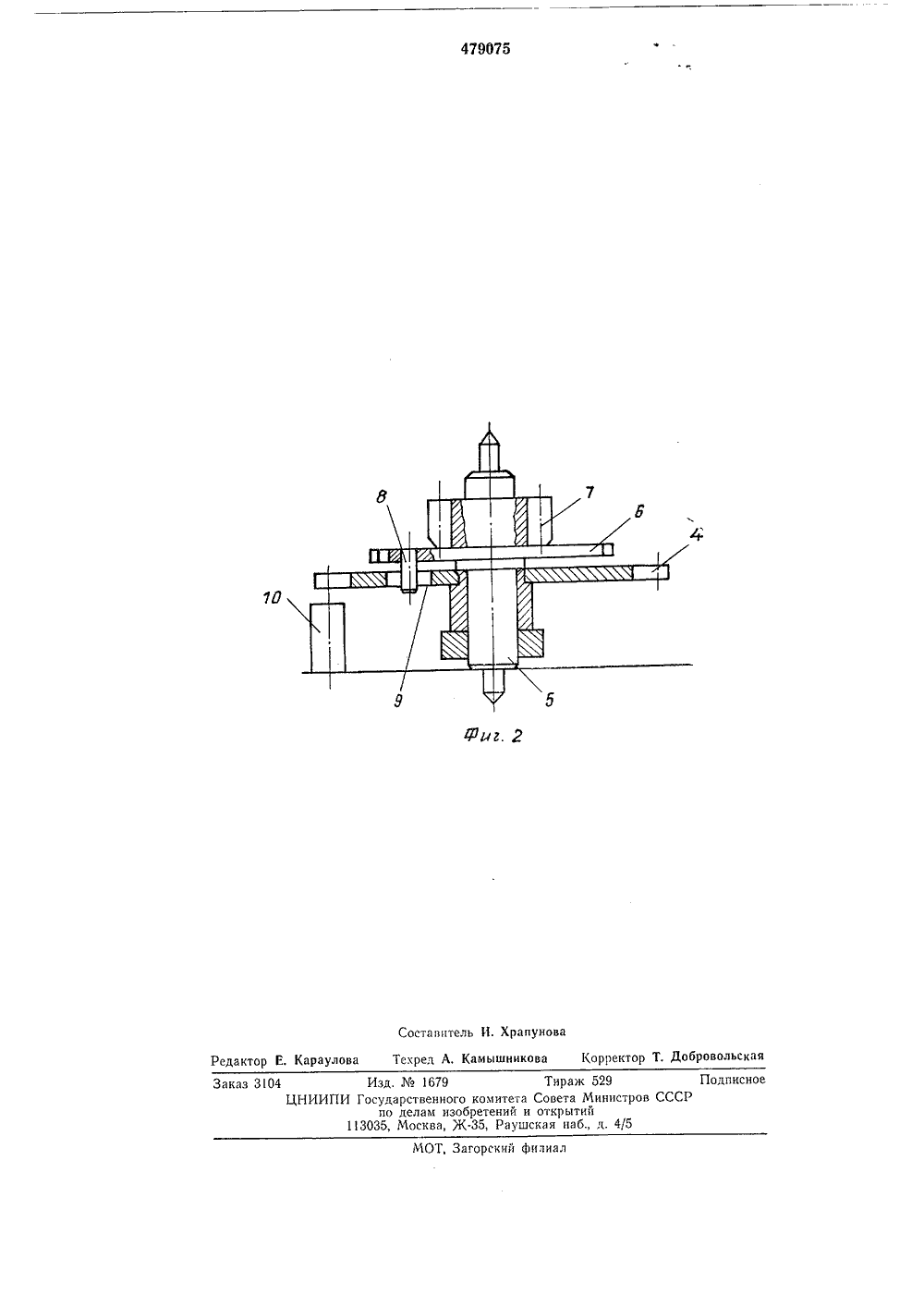

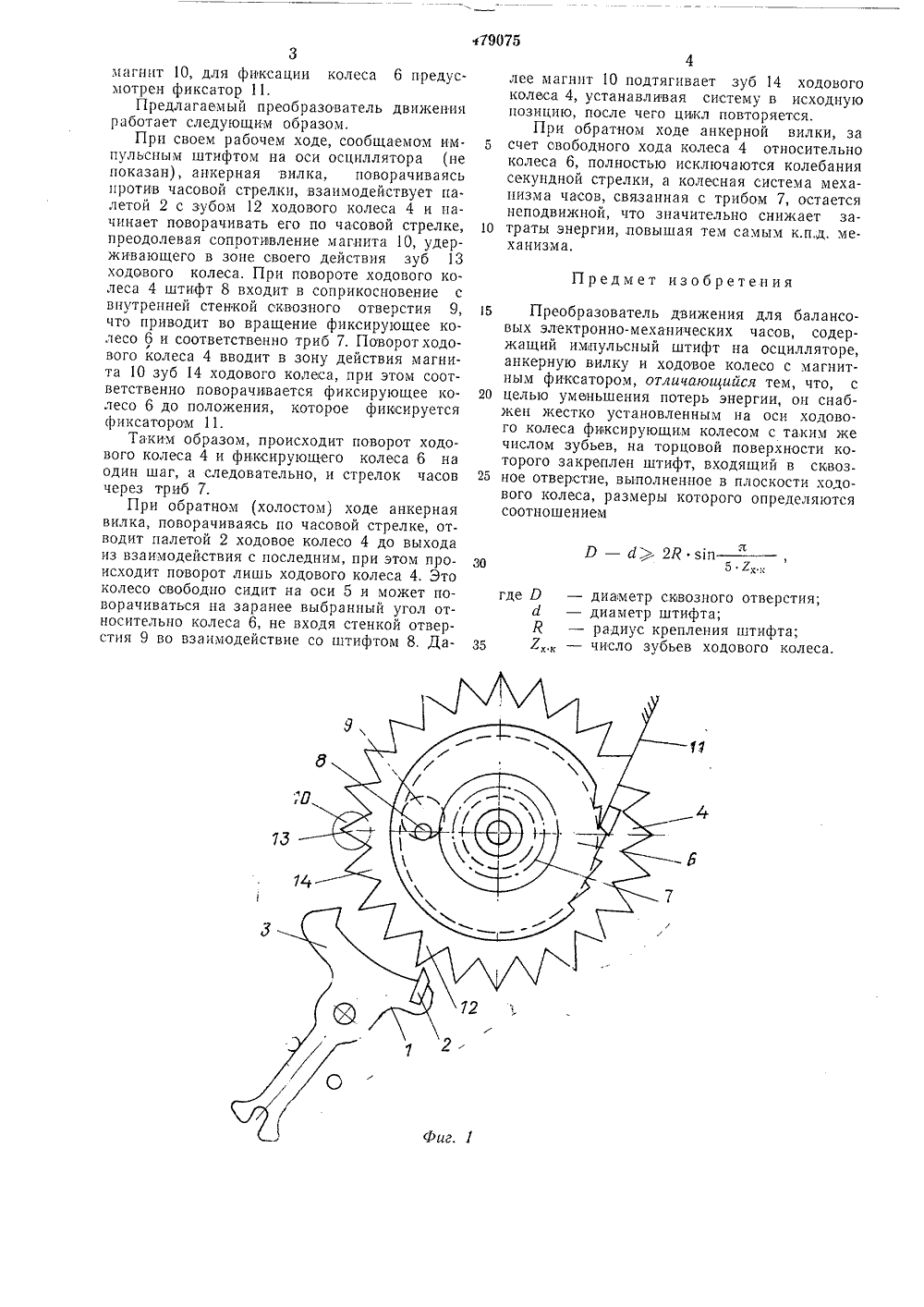

т . т,1 ц 479075 ОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕ 3 ЕЛЬСУВУ Союз Советских Социалистицеских Респу 6 пик) 1980938 18-1 аявкисоединен сударственныи комитеавета Министров СССРоа делам изобретенийн открытий, Дегтярев и Научно-исследовательский институт часов 1) Заявите омышленн 54) ПРЕОБРАЗОВАТЕЛЬ ДВИЖЕНИЯ ДЛЯ БАЛАНСОВЫХ ЭЛЕКТРОННО-МЕХАНИЧЕСКИХ ЧАСОВения штифта;ходового колеса. яет уменьшить поь четкое перемеще - радиус креп - число зубьев е отличие позво ргии и обеспечи ндной стрелки.иг. 1 изображе тель движения,то же, вид в ра л м т Тако тери эне 5 ние сек На ф образов фиг. 2 -верстия; Изобретение относится к преобразоватеям движения, используемым в электроцноеханичвских часах с балансовым осцилляором бытового и технического назначения.Известны преобразователи движения для балансовых электронно-механических часов, содержащие импульсный штифт на осцилляторе, анкерную вилку и ходовое колесо с магнитным фиксатором.В этих преобразователях при холостом ходе анкерной вилки ходовое колесо несколько отходит назад, увлекая за собой колесную систему часового механизма, что приводит к непроизводительному расходу энергии и нарушению четкого перемещения секундной стрелки.Предлагаемый преобразователь отличается от известных тем, что он снабжен жестко установленным на оси ходового колеса фиксирующим колесом с таким же числом зубьев, на торцовой поверхности которого закреплен штифт, входящий в сквозное отверстие, выполненное в плоскости ходового колеса, размеры которого определяются соотношением: 10 На плече 1 анкерной вилки укрепленарабочая палета 2, Другое плечо 3 анкерной вилки выполнено по форме полувпадины зуба, взаимодействующего с анкерной вилкой ходового колеса 4, свободно сидящего ца 5 оси 5, На ось 5 жестко посажено фиксирующее колесо 6, содержащее аналогичное с колесом 4 число зубьев, и триб 7. На торцовой поверхности фиксирующего колеса 6 закреплен штифт 8, входящий в сквозное отвер стие 9, выполненное в плоскости ходовогоколеса 4. Размеры отверстия 9 выбраны таким образом, чтобы угол поворота колеса 4 относительно колеса 6 был достаточным для обеспечения выхода палеты 2 анкерной вил ки из взаимодействия с колесом 4. Этому условию соответствует соотношение. ЗО Под колесом 4 расположен фиксирующш".О - д) 2 й з 1 п5 Лхк 30 где Й35 к к И 4 3магнит 10, для фиксации колеса 6 предусмотрен фиксатор 11.Предлагаемый преобразователь движения работает следующим образом.При своем рабочем ходе, сообщаемом импульсным штифтом на оси осциллятора (не показан), анкерная вилка, поворачиваясь противев часовой стрелки, взаимодействует палетой 2 с зубом 12 ходового колеса 4 и начинает поворачивать его по часовой стрелке, преодолевая сопротивление магнита 10, удерживающего в зоне своего действия зуб 13 ходового колеса. При повороте ходового колеса 4 штифт 8 входит в соприкосновение с внутренней стенкой сквозного отверстия 9, что приводит во вращение фиксирующее колесо 6 и соответственно триб 7. Поворотходового колеса 4 вводит в зону действия магнита 10 зуб 14 ходового колеруса, при этом соответственно поворачивается фиксирующее колесо 6 до положения, которое фиксируется фиксатором 11.Таким образом, происходит поворот ходового колеса 4 и фиксирующего колеса 6 на один шаг, а следовательно, и стрелок часов через триб 7.При обратном (холостом) ходе анкерная вилка, поворачиваясь по часовой стрелке, отводит палетой 2 ходовое колесо 4 до выхода из взаимодействия с последним, при этом происходит поворот лишь ходового колеса 4, Это колесо свободно сидит на оси 5 и может поворачиваться на заранее выбранный угол относительно колеса 6, не входя стенкой отверстия 9 во взаимодействие со штифтом 8. Да 4лее магнит 10 подтягивает зуб 14 ходового колеса 4, устанавливая систему в исходную позицию, после чего цикл повторяется.При обратном ходе анкерной вилки, за 5 счет свободного хода колеса 4 относительноколеса 6, полностью исключаются колебания секундной стрелки, а колесная система механизма часов, связанная с трибом 7, остается неподвижной, что значительно снижает за траты энергииповышая тем самым к.п,д. механизма. Предмет изобретения 15 Преобразователь движения для балансовых электронно-механических часов, содержащий импульсный штифт на осцилляторе, анкерную вилку и ходовое колесо с магнитным фиксатором, отличающийся тем, что, с 20 целью уменьшения потерь энергии, он снабжен жестко установленным на оси ходового колеса фиксирующим колесом с таким же числом зубьев, на торцовой поверхности которого закреплен штифт, входящий в сквоз.25 ное отверстие, выполненное в плоскости ходового колеса, размеры которого определяются соотношением- диаметр сивозного отверстия;- диаметр штифта;- радиус крепления штифта;- число зубьев ходового колеса.4905 оставптель И, Храпунов Текрел едактор Е. Кара Тираж 529Совета Минисоткрытиикая наб., д. 4 Изд,1679 НИИПИ Государственного комитет по делам изобретений 113035, Москва, Ж, Раушаз 3104 Подписноов СССР 10 Т, Загорский фили мышникова Корректор Т. Добровольска
