Номер патента: 1470923

Опубликовано: 07.04.1989

Авторы: Глебочкин, Кочергин, Ларичев, Овечкин, Погорелов

МПК: E05F 15/00

Метки: закрывания, открывания, створки

...и 26 корпуса сопряжены соответственно с поверхностями отверстий 16 и 17 и полок 18 и 19 либо одной из них.Электродвигатель 24 на корпусе 21 50 и стенка 10 кронштейна 1 размещены относительно винта 23 со стороны рамы проема. При открытой створке 2 ось 29 винта 23 преимущественно должна располагаться параллельно оси 30 проема ворот,Устройство работает следующим образом.При нажатии кнопки "Пуск" для открывания ворот электродвигатель 24 вращает гайку 22, которая, упираясь н корпус 21, перемещает винт 23 вдоль своей оси, открывая при этом шарнирно связанную с ним створку 2. Корпус 21, взаимодействующий с полками кронштейна 1, поворачивается в цапфах 25 и 26 вокруг оси 13, При достижении крайнего открытого положения створки упор 6...

Номер патента: 1470780

Опубликовано: 07.04.1989

Авторы: Афанасьев, Афанасьева, Гладышев, Кочергин, Лебедев, Сушкова

МПК: C21D 1/26

Метки: конструкционной, стали, термической

...изстали 50 приведены в табл. 1.Аналогичную обработку проводилидля образцов из стали 40 Х. Окончательная термическая обработка включаола закалку от 820 С в масле и отпускпри 180 С.Режимы термической обработки имеханические свойства обр риведены в табл, 2,В качестве среды нагрева прн предварительной термообработке использовали бой бутылочного стекла, содерас,Е БЫ б 0,4 А 1Ге О 1,4; Сао б,7; М 80 0,3; Иа ОТО 1,4.1470780 Таблица 1 Способ Предварительная термообработка,С, сред Окончательнаятермообработка ооо ооо дом аоф 1 Предлагаемый 700, в стекломассе 2003 5,3 39,1 720, в стекломассе 5,6 38,7 2032 730, в стекломассе 2087 5,4 37,7 5,9 37,Закалка от830 С охлаждение в воде, отпуск 180 С 1527 Табл ица 2 Предварительная термообработка,С,...

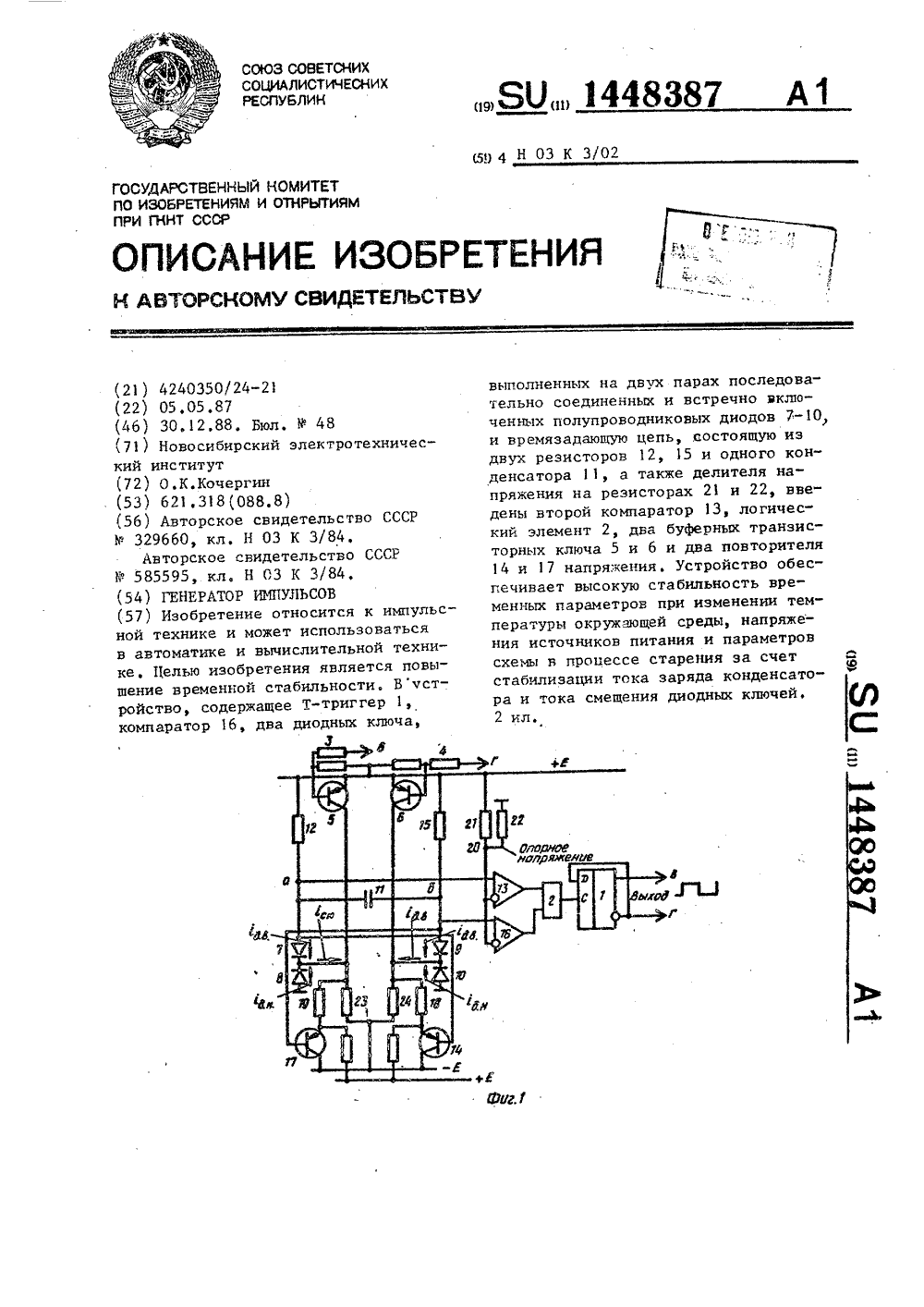

Номер патента: 1448387

Опубликовано: 30.12.1988

Автор: Кочергин

МПК: H03K 3/02

Метки: генератор, импульсов

...устойчивое состояние. При этом потенциал правой обкладки конденсатора 11 (т, 5, фиг. 1)становится нулевым, а левой (т. а,фиг, 1) - отрицательным, Затем конденсатор 11 начинает перезаряжатьсяпо цепи: диодные ключи 9, 1 О, конденсатор 11; резистор 12; шина +Е источника питания. Повторяется процесс,аналогичный описанному, Временные диаграммы напряжения в точках а и Бсхемы (фиг. 1) показаны на фиг. 2 а.В моменты переключения триггера,когда времязадающее напряжение достигает порогового уровня, начальноенапряжение в т. а или в точке Я(фиг. 1) может быть определено поформуле Реверсивное переключение конденсатора 11 осуществляется при помощи встречно включенных диодных ключей 7, 8 и 9, О (включенных по балансной схеме), которые...

Номер патента: 1446575

Опубликовано: 23.12.1988

Авторы: Анисимов, Гелашвили, Данелян, Кочергин, Манукян, Налбандов, Подорожняк

МПК: G01R 25/04

Метки: калибратор, сдвигов, фазовых

...контур разрывается. Новый контур состоит из последовательно соединенных преобразователя 1 электрического напряжения в световой по Ь ток, светоделителя 2, поворотной призмы 9, зеркала 10, второго у"тройства ввода оптического излучения в оптическое волокно 11, второго оптического волокна 12, фотопреобразова теля 13, первого переключателя 14, инвертора 15 и второго переключателя 16, выход которого соединен с объединенными входами преобразователя 1 электрического напряжения в световой поток и измерителя 17 частоты.В этом замкнутом контуре тоже возникает генерация прямоугальных светоьых импульсов со скважностью два и 40 некоторой другой частотой 2 . Подбирая соответствующие длину второго оптического волокна 12 и положение поворотной...

Номер патента: 1445820

Опубликовано: 23.12.1988

Авторы: Баринов, Кочергин, Пучков, Тройнов

МПК: B07B 4/08

Метки: древесных, металлических, минеральных, примесей, частиц

...очистки древесных частиц от минеральных и металлических примесей.Цель изобретения - улучшение качества очистки и уменьшение потерь древесных части ц.На чертеже изображена схема устройства для очистки древесных частиц от минеральных и металлических примесей, продольный разрез.Устройство для очистки древесных частиц от минеральных и металлических примесей включает корпус 1 с загрузочным 2 и разгрузочными 3 окнами и установленными внутри наклонными полками 4, причем в корпусе 1 выполнен регулируемый по высоте и глубине карман 5 улавливания включений и крупной щепы, состоящий из двух регулируемых створок 6 и 7, над и под карманом 5 выполнены окна 8 и 9, регулируемые по высоте, верхнее 8 - с помощью заслонки 10, а нижнее 9 - путем перемещения...

Номер патента: 1444364

Опубликовано: 15.12.1988

Авторы: Гарасим, Гречко, Димова, Зубер, Кочергин, Ошкадеров

МПК: C21D 1/42

Метки: индукционного, нагрева

...оставшейсядлине вал имеет диаметр 55 мм и степень деформации 0,46,Нагрев выполняют следующим об"разом.Деталь помещают в первый индукторпетлевого типа и сообщают ей вращение. Нагрев ведут с постоянной подлине детали удельной мощностью, равной 65 Вт/см, и эа время 11 мин 20 снагревают деталь до температуры магнитных превращений 723 С. Затем деталь помещают во второй индуктор петлевого типа и продолжают нагрев недеформированных конц вых участковвала с удельной мощностью 208 Вт/см,а деформированного участка вала судельной мощностью 140 Вт/см. Через3 мин 30 с нагрева во втором индукторе достигают на недеформированныхучастках температуры 960 С, а на деформированном участке 880 С. Это со"ответствует оптимальным значениямтемпературы закалки...

Номер патента: 1443922

Опубликовано: 15.12.1988

Авторы: Выгон, Коршунов, Кочергин, Соловьев, Тузов, Халимоненко, Хомченко

МПК: B01D 11/04

Метки: вибрационный, экстрактор

...экстрактора в зависимости оттребований технологического процесса,2 зепе ф-лы, 1 иле 2эффект и обеспечивает эффективный массообмен. Установка демпфера 7 в нижнем отстойнике 8 помимо обеспечения резонансного режима колебания насадки позволяет частично разгрузить шток от растягивающей силы веса насадки, так как шток опирается нижним концом на демпфер. В результате нагрузка распределяется между нижним и верхним участками штока, что облегчает работу штока.Для повышения эффективности работы уплотняющих устройств пространство между корпусом экстрактора и- кожухом насадки заполняется инертной жидкостью. Удельный вес инертной жидкости должен быть больше удельного веса легкой фазы, но меньше удельного веса тяжелой Фазы. В этом случае зазоры...

Номер патента: 1442810

Опубликовано: 07.12.1988

Автор: Кочергин

МПК: G01B 5/06

Метки: толщиномер

...перемещения и подпружиненный вдоль своей оси пружиной 5, и три измерительных щупа 6. На стержне 3 посредством шарового шарнира 7 установлен механизм осреднения величины погружения измерительных щупов 6, содержащий диск 8 и три шаровых шарнира 9, установленные в направляющих диска 8 с возможностью ра диального перемещения и связанные с концами измерительных щупов 6. На стержне 3 установлен люнет 10, подпружиненный вдоль оси стержня пружиной 5 и предназначенный для обеспечения направления и устойчивости измерительных щупов 6. На корпусе 1 выполнено окно 11 с риской 12, а на стержне 3 нанесена шкала 13.Толщиномер работает следующим образом.11 осредством рукоятки 2 толщиномер устанавливают на контролируемую поверхность и, нажимая на...

Номер патента: 1440560

Опубликовано: 30.11.1988

Авторы: Ермин, Киселев, Кочергин, Пучков, Строкин

МПК: B07B 4/02

Метки: пневмосепаратор

...его противолежашие боковые 20 стенки с продольными коленами 11 Г-образных патрубков на разных уровнях по их длине. Г-образные каналы образуют узел ввода пневмопотока в пневмоканал, Разгрузочное приспособление установлено под 25 узлом ввода пневмопотока. Основной и дополнительный Г-образные патрубки установлены симметрично относительно продольной оси пневмоканала и выполнены вместе с перегородками из звукопоглощающего материала, 30Пневмосепаратор работает следукщим образом.Во время работы станка за счет воздушного потока образуемого при вращении крыльчатки, древесные частицы из пневмоканала засасываются вовнутрь станка, а ми- З 5 неральные и металлические примеси по пневмоканалу падают вниз на лопастной ротор. Под действием собственного...

Номер патента: 1435598

Опубликовано: 07.11.1988

Авторы: Кочергин, Кулик, Манец, Смирнова, Цалоева

МПК: C09J 3/16

Метки: клей

...45-54 23-2522-25 1-5 4-20 Таблица 1 Содержание, мас.ч.,в составе Компоненты Известном2 3 4 5 6 7 8 к 9 к 10 к Эпоксидная смола ЭД45 52 54 54 45 52 45 42 45 45 Фурфурилглицидиловый эфир 25 24 23 23 25 24 25 24 25 25Отвердитель 25 23 22 -- 23 25 2 Ь 25 25 УП22 25 ПЭПА Блоксополикарбо нат сод. ТД 157. 5 2 1 сод,ТД 5 Х сод.ТД 257 сод,ТД 357. сод,ТД 0 Лддукт ЭДи триаминосиммтриазина 1 20 8 4 4 20 4 20 32 20 20 Хлороформ Изобретение относится к областиполучения клеевых композиций, предназначенных для использования в оптическом приборостроении, а такжедля заливки электротехнических изделий,Цель изобретения - повышение адгезионной прочности, хим- и теплостойкостп,Клеевые композиции получают смешепнем исходных компонентов, Составы...

Номер патента: 1435502

Опубликовано: 07.11.1988

Авторы: Кочергин, Луненок, Макаров

МПК: B62D 55/00

Метки: горнотранспортная

...ектная, 4 Изобретение относится к горному машиностроению, в частности к конструированию горнотранспортных машин.Цель изооретения - улучшение ремонто пригодности и снижение металлоемкости.На фиг.изображена горнотранспортная машина, общий вид; на фиг. 2 - то же, вид сверху. Горнотранспортная машина включает платформу 1, опертую горизонтальным шарниром 2 через поворотный относительно вертикальной оси кронштейн 3 на поперечную балку гусеничной тележки 4, рычаг 5 разворота и привод 6 разворота, закрепленный на платформе . Рычаг 5 разворота имеет вид треугольной рамы и двумя проушинами жестко соединен в боковом направлении с. поворотным относительно вертикальной оси кронштейном 3. Свободный конец рычага разворота 5 шарнирно соединен с...

Номер патента: 1433489

Опубликовано: 30.10.1988

Авторы: Кочергин, Мармаров, Цеханович

МПК: B01J 2/16

Метки: веществ, гранулирования, растворов, суспензий

...пар. Ввиду малой запыленности отработанный воздух из аппарата вь 1- брасывается в атмосферу, Кроме того, возможно через Форсунку 6 подавать основную часть раствора или суспензии, а другую часть вводить через Форсунку 7 в слой плавающей насадки.П р и м е р. Испытывают способ получения гранулированногохлористого калия из его водного раствора в псевдоожиженном слое при одновремен ной подаче раствора двумя Форсунками: одной - внутрь псевдоожиженного слоя, другой - на свободно плавающую на его поверхности сферическую насадку в сравнении с аналогичным способом без плавающей насадки. Режимные параметры процесса грануляции в испытываемых способах сохраняются постоянными и являются следующими: температура воздуха наопсевдоожижение, С 80-85;...

Номер патента: 1413113

Опубликовано: 30.07.1988

Авторы: Карат, Клебанов, Кочергин, Кулик, Шологон

МПК: C09J 3/16

Метки: клей

...примера 1 (количества реагентов те же). Конверсию .в эпаксид осуществляют 40-45%-нымводным раствором МаОН (56 г/1,4 моль)в пересчете на 100%-ную щелочь при60-80 С с одновременным отгоном азеотропнай смеси ЭХГ-Н 0 при пониженномдавлении, Получают диэлоксид с выхоцом 236 г (94,6% от теоретического),содержанием эпоксидных групп 15,8%,хлора легкогидролизуемого 0,77%,хлора омыляемого 1,71%.Найдено,7.: С 72,28; Н 6,57;М 8,40,Строение полученного соединенияподтверждается также данными ИК-спектроскопии, В ИК-спектрах присутствуютсжьные полосы валентных колебанийС=О при 1630-1645 см , характерныедля амиднай группировки ц СИО Эпоксидное кольца глицидиловага Ос татка характеризуется полосами при 860 и 910 см ,В табл. 1 приведены рецептуры...

Номер патента: 1412883

Опубликовано: 30.07.1988

Авторы: Карпов, Клюев, Кочергин, Пестов, Поживанов, Ролдугин, Романович, Рябов, Савватеев, Сальников, Свяжин

МПК: B22D 11/106, B22D 7/12

Метки: защиты, металла, разливке

...отсечку внешней части газового потока. Расход газа уста навливают по формуле. При высоте столба Н = 4,5 м в начале разливки расход газа составляет 8,3 10 м/с, в середине разливки при Н = 2,25 м Я = 7,0 10м"/с, в конце пазливки при Н = 0,45 м Я = 4,8 Х Х 1 Г м/с. За 30 с до начала разливки к месту истечения струи начинают подавать защитный газ с расходом 8,3 10 м/с. В момент начала разливки струя металла прожигает стальной лиет, закрывающий приемную емкость, чем достигаются отсечка внешнего слоя газового потока и сохранение пограничного слоя толщиной б.Газ подают равномерно сплошным потоком по всей длине окружности, концентричной струе, с расстояния от поверхности струи 0,04 м (толщина защитного слоя на начальном участке 6 = 0,5 д) и...

Номер патента: 1400806

Опубликовано: 07.06.1988

Авторы: Зоткин, Кочергин, Лемешонок, Нашкевич, Фельдштейн

МПК: B23D 39/00, B23D 43/00

Метки: корней, стружки

...каретка 3 удерживается от упругого отскока назад нижней частью кронштейна 22 до тех пор, пока срезаемый штифт 23 не срезан полностью. 5 10 15 20 25 30 35 40 45 50 55 2Каретка 3, находящаяся в крайнем положении, дает возможность фиксатору 18 перемещаться вверх под действием пружины до упора его конической головки в скос 21 каретки 3. Таким образом, каретка 3 оказывается зажатой между упором 7 и фиксатором 18. При взаимодействии конической головки фиксатора 18 со скосом 21 каретки 3 происходит заклинивание фиксатора 18, что не дает возможности каретке 3 с протяжкой 5 перемещаться назад под действием упругих сил, возникших в элементах устройства в момент столкновения каретки 3 с упором 7. Таким образом, после остановки процесса резания...

Номер патента: 1398091

Опубликовано: 23.05.1988

Автор: Кочергин

МПК: H03K 23/62

Метки: реверсивное, счетное

...осузпествляется при помощиэлементов 9 или 1 О,Следующий сигнал ( фприходитцпя того, чтобы первый ГБ-триггер установил второй в противоположное се1, ="4"5 ч 6 ч "7",1 ="2"3 ч 4 ч "5",бе положение, но эти триггеры уженаходятся в противоположном положении и, следовательно, переключенияне происходит.5Затем снова поступает сигнал (о 1)когда первый триггер устанавливаетвторой в одинаковое с собой положение, и т.д.Таким образом, переключение триг 1 Огеров разрядного делителя осущест- .вляется только от сигналов (0 ) ( И )При этом взаимное расположение сигналов с выходов НБ-триггера разрядасоответствует режиму, когда первыйЮ-триггер выдает сигнал в коде Грея,а второй НБ-триггер - в двоичном кодеаВ режиме вычитания входные сигиаФлы с...

Номер патента: 1397671

Опубликовано: 23.05.1988

Авторы: Дудкин, Евстратов, Кочергин, Немерцева

МПК: F16L 21/02

Метки: соединение, трубопроводов

...2 и торцом, а наи-. меньший и наибольший его наружные диаметры соответственно меньше и больше внутреннего диаметра охватывающей трубы 3 на участке между ее канавкой 4 и торцом. Величина зазоров между наружной и внутренней поверхностями охватываемой грубы 1 и охватывающей трубы 3 выбирается из условия обеспечения требуемого поворота соединяемых труб относительно друг друга при сохранении надежной Фиксации труб. Размеры уплотнителъных эластичных колец б и 7 выбираются таким образом,45 чтобы они обеспечивали в соединении трубопроводов небольшое поджатие с помощью пружинного кольца 5 для обеспечения надежности уплотнения сопрягаемых поверхностей кольцевых канавок 2 и 4 и пружинного кольца 5. 50 Сборка соединения трубопроводовосуществляется...

Номер патента: 1397320

Опубликовано: 23.05.1988

Авторы: Белогуров, Кочергин, Красневский, Солнце, Третьяк

МПК: B60K 20/14

Метки: гидромеханической, дистанционного, средства, трансмиссией, транспортного

...47 и 50 через дроссели 32 и 36, клапан 20 и устройство 11 разблокировки дренажируется, и давление в ней отсутствует.11 этап. Работа механизма плавности и компенсатора,При останоке поршня гидроцилиндра 2 в нижнем (включенном) положении движение жидкости в гидролинии 37 прекращается, и давление во всех связанных с ней элементах начинает одновременно повышаться. При достижении величины давления, соответствующей настройке пружины 48, затвор 50 компенсатора перемещается вверх и одновременно смещает затвор 47 регулятора 16. Через щель между пластиной 55 и корпусом 49 жидкость поступает в полость между затворами 47 и 50 и, ввиду малых размеров утечек через дроссели 32 и 36, давление в указанной полости уравнивается с давлением Р. Поскольку...

Номер патента: 1388345

Опубликовано: 15.04.1988

Авторы: Глубочанский, Кочергин, Луненок, Макаров, Шендеров

МПК: B62D 55/00, B62D 55/08

Метки: гусеничного, механизм, средства, транспортного, ходовой

...гидроцилиндром 12 и с поперечной балкой 4 гидроцилиндром 13.Портал 1 может быть также выпол 50 нен прямоугольной или трапецеидальной формы.В процессе движения портал 1 опирается на гусеничные тележки 5-7, а опорные башмаки 8 и 9 при этом подняты гидроцилиндрами 10-13. При необходимости изменения направления движения башками 8 и 9 опускают на грунт и созданием гидравлического давленияв гидроцилиндрах 10-13 передают наних часть вертикальной нагрузки,разгружая тем самым гусеничные тележки, но не отрывая их от грунта.В разгруженном состоянии тележкиповорачивают в плане на требуемыйугол для дальнейшего движения реверсивным включением их приводов илиспециальным поворотным механизмом.Затем опорные башмаки вновь поднимают над грунтом и вновь...

Номер патента: 1385294

Опубликовано: 30.03.1988

Авторы: Кочергин, Кульбицкий

МПК: H03M 1/56

Метки: аналого-цифровой

...в регистр 7. В младший разряд регистра 7 записывается информация непосредственно с выходов счетчика младшего разряда, а информация, записываемая в. старший разряд регистра, 40 поступает с выходов логического блока 6, На информационные входы логического блока 6 информация поступает с выходов счетчика старшего разряда и передается на выход блока 6 в мо менты прихода импульсов с выходов компараторов 4. За время полного цикла счетчика 1 импульсов информация записывается в регистр 2 ш раз.50Логический блок 6 (фиг. 3) выполнен на ш элементах 2 ш И-ИЛИ, первые х-е входы -х элементов 2 з И-ИЛИ , объединены и являются -м входом стробирования блока, второй -й вход 55 первого элемента 2 ш И-ИЛИ 13 объединен с Е-ми входами 1-х элементов 2 ш...

Номер патента: 1384622

Опубликовано: 30.03.1988

Авторы: Брюханов, Бянкин, Зубер, Коченюк, Кочергин, Малков, Самохин, Синявский

МПК: C21D 1/42, H05B 6/36

Метки: индукционная

...на участке кольца, 25 обращенного к наружной части обмотки индуктора, и соответственно к выравдиванию распределения удельных мощностей в заготовке по ширине обмоткииндуктора. 30Экспериментально было получено, что число витков наружных секций должно быть на 1-2 меньше числа витков внутренних секций. Большее уменьшение числа витков в наружной35 секции приводит к недопустимому увеличению нагрева участков заготовок вблизи наружной части обмотки индуктора.Установка секторов поворотного 40 стола с возможностью вращения вокруг своих осей позволяет при вращении заготовки изменять положения ее участков в индукторе, чередуя различные зоны усиленного и ослабленного нагрева. При равномерном распределении удельных мощностей в заготовке по ширине...

Номер патента: 1380792

Опубликовано: 15.03.1988

Авторы: Ермаков, Кочергин, Попов

МПК: B05B 7/20

Метки: детонационного, напыления

...контакта частицы, движущиеся со скоростью 800- 1000 м/с, с неподвижной подложкой центральное ее ядро внедряется в поверхность детали, а полурасплавленная фаза как бы осуществляет процесс микросварки под большим давлением, так как напыпяемая структура единичного импульса имеет в сечении конус, большее основание которого располагается на подложке, а вершина направляется в сторону, противоположную движению потока частиц, то суммарная напыпенная поверхность является неоднородной, Верхушка конуса и основания охлаждаются быстрее, чем середина, Эта неравномерность температуры отрицательно отражается на качестве напыления, особенно на формировании наиболее ответственного переходного слоя от подложки к напыляемому мате- . риалу. Для...

Номер патента: 1377361

Опубликовано: 28.02.1988

Авторы: Глебочкин, Исаков, Кочергин, Овечкин, Погорелов

МПК: E06B 3/46

Метки: ворота

...2 на наклонных участках 3направляющей, шток взаимодействуетс неподвижным упором 10, размещеннымтак, чтобы не мешать движению катковопорной подвески. Шток 6 обоймы иветви трособлочной системы 8 установлены параллельно наклонным участкам направляющей, а плоскость упора10 - перпендикулярно этому штоку.На конце штока 6 установлен ролик 7,который огибает трособлочная система8 с противовесом 9. Последний выполнен в виде длинного стержня и состоит из соединенных частей.Продольные направляющие 11 дляпротивовеса выполнены в виде трубыили хомутиков, закрепленных с торцовой или боковой стороны створки 1.Ограничитель 12 представляет собой предохранительный упор, прикрепленный к полотну и установленный под продольной направляющей с зазором А,...

Номер патента: 1373613

Опубликовано: 15.02.1988

Авторы: Константинов, Кочергин, Луненок, Макаров, Черных

МПК: B62D 11/00

Метки: гусеничное, многоопорное, средство, транспортное

...1. Устройство 4 синхронизации поворота тележек 2 выполнено в виде тяг 5, связанных одним концом с кронштейнами 6 тележек, представляющими собой жестко установленные на тележках рычаги, а вторым концом через шаровые шарниры 7 - с дополнительными качающимися рычагами 8, расположенными в вертикальной плоскости, перпендикулярной продольной оси тележек 2. Каждый рычаг 8 средней своей частью установлен на один конец торсионной оси 9, второй конец которой соединен через размыкаемую муфту 10 с другим концом рычага 8 смежной тележки 2. Верхние концы рычагов связаны с приводами 3 поворота тележек 2. Размыкаемая муфта 10 (фиг. 4) выполнена из двух полумуфт 11 и 12, соединяемых пальцев 13.Транспортное средство работает следующим образом.При...

Номер патента: 1373612

Опубликовано: 15.02.1988

Авторы: Константинов, Кочергин, Луненок, Макаров, Миронов

МПК: B62D 11/00

Метки: гусеничное, многоопорное, средство, транспортное

...и (ИДРОИЛИЦДРО) И О. ВОЗ- ,н, (Огиро(д норомыслд 7 В шдрниин( ц( (ит и. (дисимость работ 2гидроцилиндров 3, Действием этих гидро- цилиндров осуществляют поворот тележек на заданный конечный угол. Транспортное средство при этом не должно двигаться, так как в промежуточных положениях возможна непараллельность тележек. Поворот может производиться под нагрузкой, а также могут быть предусмотрены специальные опорные плиты с гидроцилиндрами для временной разгрузки гусеничных тележек. Для плоскопараллельного движения поворот обеих тележек осуществляют в одинаковом направлении.Технико-экоцомич ская эффективность заключается в повышении маневренности путем обеспечения Возможности плоскопараллельцого движения в боковом направлении. Такая...

Номер патента: 1373611

Опубликовано: 15.02.1988

Авторы: Константинов, Кочергин, Луненок, Макаров

МПК: B62D 11/00

Метки: гусеничное, многоопорное, средство, транспортное

...механизм поворота тележек в види,рои.индров 3. Тележки 2 связаны "1 ойсгвом их синхронизации 4 в виде тяг 5, ия ;ных одним коншм с кронштейнами 6, акрепл иными жестко на тележках 2. На ,атформ закреплено коромысло 7 с по. 20 м,о парнира 8 и два идроцилиндра 9), в.пимодеиствукшие с коромыслом 7 с двух сторон от шарнира 8 и обраук .ие мханизм фиксации коромысла 7 в.нем положении. Тяги 5 связаны с дву ими ьчагали1, которые соединены ,;ин с другим серьгой 12 (фиг. 4) или ,бц, ц сектором 13 (фиг. 5).ри,и,+,цнии транспортного средства н рива(, т. е. повороте, коромысло 7 за фиксировано н среднем положении гидроилии,рами 9 и 10. Гидроцилиндрами 3 , це гнлястся поворот тележек 2 в противопло,+,ные сороны. 1 оворот тележек 2 проиходит...

Номер патента: 1372197

Опубликовано: 07.02.1988

Авторы: Кочергин, Самило, Струнин, Шкарупин, Шурпач

МПК: G01H 1/00

Метки: аппаратуры, виброизмерительной, калибровки

...через усилитель 7 заряда поступает на входы управляемого фазовращателя 8 и к второму входу фазового детектора 13, второй вход которого подк:цен через первый выход первого клича 11 к выходу масштабного преобразователя 1 О. При этом фазовый детектор 13 и управляемый фазовращатель 8 обеспечивают нулевой сдвиг фаз между сигналом возбуждения и сигналом, обусловленным вибрацией объекта.Сигнал с выхода управляемого фаэовращателя 8 поступает на вход формирователя 9 опорного напряжения, выходное напряжение которого синфазно с сигналом, обусловленным вибрацией объекта.Синфазность обеспечивается по параметру, который необходимо измерять амплитудное, дейстнующее и так далее значения вибрации). В соответствии с этим, в состав формирователя 9 опорного...

Номер патента: 1368135

Опубликовано: 23.01.1988

Авторы: Бахрах, Гришин, Кочергин, Швед

МПК: B23K 11/14

Метки: рельефной, сварки, соединений, т-образных

...рельефа, примыкающие к боковым поверхностям канавки 2, получают осадку за счет выпрямления стрелы прогиба 6, рабоВ = В + 2 а + К В,(Ь + а),где К=4 х 10-2 20 Результаты расчета приведены в табл.1.Сварку производили на контактноймашине для точечной сварки МВТУ на следующих режимах: Сварочный ток 30 кА,.Усилие сжатия 900 кг;Усилие осадки 900 кг;Время сварки 1,0 с,Деталь 3 - лопатку устанавливаютв верхний электрод 5 контактной машины. При включении привода верхнийэлектрод 5 совместно с лопаткой, перемещаясь вниз, входит в канавку 235колеса. Поскольку ширина лопаткибольше соответствующей ей ширины канавки 2, то под действием сжимающего усилия реакций боковых стенок40 канавки колеса лопатка получает усилия сжатия, превышающие критические....

Номер патента: 1366721

Опубликовано: 15.01.1988

Авторы: Кочергин, Прокофьев, Таугер, Холодников

МПК: F04D 29/36

Метки: лопаток, лопаточной, поворота, решетки, турбомашины

...синхронизирующее кольцо 2. с приводом 3, шарнирно связанное при помощи штырей 4 с одними концами рычагов 5, другие концы которых жестко связаны с поворотными лопатками 6, причем рычаги 5 размещены внутри корпуса 1 и установлены перпендикулярно хорде лопаток 6 В корпусе 1 выполнена кольцевая щель 7, через которую пропущены штыри 4. Кольцо 2 взаимодействует с приводом 3 посредством вилки. Для устранения из.кбающих усилий на лопатку 6 рычаги 5 проходят через плоскость осей поворота лопаток 6. Чтобы исключить возможность перекоса кольца 2 предусмот. рена установка не менее трех приво" дов 3.Устройство работает следующим образом. При необхним стп поворота лопаток 6 включаются приводы 3, перемещают в осевом направлении синкронизирующее кольцо...

Номер патента: 1366622

Опубликовано: 15.01.1988

Автор: Кочергин

МПК: E04G 25/06

Метки: распорная, стойка

...с точкойпересечения осей трех раздвижных 30стержней 9, жестко соединенных верхними концами со сферической чашей 10шаровой опоры 8 и образующих в пространстве трехгранный угол. Нижниеконцы раздвижных стержней 9 при помо- З 5щи дополнительных шаровых опор 11крепятся к нижней опорной плите 12.Над шаровой опорой 8 на внутреннейтрубе 2 установлено поворотное кольцо 13, на котором взаимно перпендикулярно закреплены два цилиндрических уровня 14, лежащих в плоскости,перпендикулярной. продольной оси трубы 2, С целью сохранности цилиндрических уровней 14 поворотное кольцо 13 может быть выполнено съемным,Стойка работает следующим обра -зом.Стойка устанавливается на нижнееперекрытие (или основание) приблизительно в вертикальное положение...
