Кочергин

Номер патента: 418197

Опубликовано: 05.03.1974

Авторы: Изобретени, Кочергин, Рыбинский, Тютюнников

МПК: B01D 3/20, B01D 3/32

Метки: двумя, зонами, контакта, массообменная, тарелка, фаз

...общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - тарелка с направляющим конусом, установленным над цилиндром.Тарелка включает корпус 1 аппарата, усеченный конус 2, вертикальные стабилизирующие перегородки 3, крепящие переливное устройство, переливной стакан 4, распределительный диск 5, цилиндр 6, основание тарелки 7 и секционирующие перегородки 8,Предлагаемая тарелка работает следующим образом.жидкость, находящаяся в объеме, образованном основанием тарелки и цилиндром, переливается через верхнюю кромку его и поступает на направляющий усеченный конус. Стекающая с конуса жидкость поднимается газом, проходящим через свободное сеченис аппарата. Во взвешенном слое раздробленной газом жидкости протекает интенсивный массо- обмен. При...

Номер патента: 404925

Опубликовано: 01.01.1973

Авторы: Кочергин, Осипенко

МПК: E02F 9/04

Метки: опорное, шагающей

...колеса одной оси тележки выполнены с наружными, а другой - с внутренними ребордами. На фиг, 1 изображена шагающая машина с опорным устройством, общий вид; на фиг. 2 - ходовая тележка.Шагающая машина с опорным устройством включает платформу 1, смонтированную на базе 2 через опорно-поворотный круг 3. На платформе закреплены подъемные гидроцилиндры 4, шарнирно соединенные с ходовыми тележками 5, Последние перемещаются в продольном направлении по рельсовым направляющим б лыж 7 с помощью тяговых гидроцилиндров 8,Ходовые тележки 5 (см. фиг. 2) выполненыдвухосными, причем колеса 9 одной оси 10 5 выполнены с наружными ребордами 11, а колеса 12 другой оси 13 выполнены с внутренними ребордами 14.Работает устройство следующим образом.Путем...

Номер патента: 400038

Опубликовано: 01.01.1973

Автор: Кочергин

МПК: H03K 23/76

Метки: делитель, частоты

...первый триггер и (и+1) триггер будут установлены в одинаковое положение, выдавался бы сигнал на переворот триггера 10. На чертеже приведена функцима предлагаемого делителя част нальная схеы. частоты на и е соде фазы входного сигнал диодах 3 - 6; управл +1) триггерах и вх Делительпереворотаторах 1, 2ель 7 на ( ржит: блок а на транзияемый дели- дном трансЭто дости ты дополни счетным вхо ного сигнал делителя на входам схем соединен со триггера, вь ку переворо ченному на сигнала,падения И 9 с двумя счетным входом.ное напряжение У, с к эмиттерам транзик переворота фазы пообмотку 11 или 12 а 8, Транзисторы 1, 2 оположных плеч тригтранзисторе 1 входное через разделительные 11, а открытом транзи, 5 - на обмотку 12.Корректор В. Брыксина Редактор...

Номер патента: 394057

Опубликовано: 01.01.1973

Авторы: Виноградский, Винтер, Гаврилин, Герцовский, Кандела, Кочергин, Олевский, Холин

МПК: B01D 3/22

Метки: колонна, массообменная

...нагрузок. Поверхность контактирования фаз в такой колонне при малых нагрузках невелика. Кроме того, в колоннах с тарелками решетчатого типа при больших нагрузках наблюдается значительный унос жидкости потоком газа. Все указанные недостатки приводят к снижению эффективности работы колонны.Целью изобретения является повышение эффективности работы колонны и расширение диапазона рабочих нагрузок (приблизительно в 5 - 10 раз). Это достигается тем, что в отверстиях тарелок установлены листы, нижние кромки которых расположены в па 1 - нафиг. 1.Тарелка 1 состоит пз параллельныбрусь О ев 2, выполнепньПз лпстсвого материала пуложенньНа равном расстояпш друг от Друга. Между брусьями устацовлецы вертикальные листы 5, закрепленные прп помощи...

Номер патента: 391580

Опубликовано: 01.01.1973

Авторы: Автономов, Варламов, Кочергин

МПК: G06K 7/10

Метки: сканирующий, твердотельный, фотоэлектрический

...зависящего от освещенности фотодиода 2 каждой ячейки. При подаче на вход запускающего импульса Я-образный элемент первой ячейки открывается и емкость 3 разряжается через прямое сопротивление фотодиода и внутреннее 5 сопротивление Ь-образного элемента на напрузочный резистор. Время разряда, накопительной емкости определяется параметрами емкости 5 и резистора 4, поскольку от них зависит время открытого состояния элемента.10 После прихода первого 5-образного элемента в начальное (закрытое) состояние на ого выходе возникает импульс, который в свою очередь открывает второй Я-образный элемент. Происходит разряд второй накопитель ной емкости и т, д. Распространяясь по нейристорной цепи, импульс вызывает появление на наюрузочпом резисторе...

Номер патента: 390876

Опубликовано: 01.01.1973

Авторы: Бескровный, Вители, Каплий, Кочергин, Малышко, Матюха, Хлудеев

МПК: B23C 5/06

Метки: сборная, торцовая, фреза

...по авт. св ичающаяся тем, что, с целью озможности изменения количестанавливаемых в корпусе фрерической части корпуса выполсмещенные по высоте и передна другую, и служащие для емещения винтов, притягиваюНа фиг. 1 изображена разрезе; на фиг. 2 - в фиг. 1.Фреза состоит из корпу о установлечы ножи 2,исываемая фреза по стрелке А на са 1, в пазу котороежду ними распоЗависимое от авт. свиде Заявлено 13.Х 11.1971 ( с присоединением заявк ПриоритетОпубликовано 25,Ч 11.19 Дата опубликования оп Изобретение относится к области металлообработки.В основном авт. св.168582 описана сборная торцовая фреза, все ножи которой расположены в общем кольцевом пазу корпуса, с помещенными между ними клиньями, имеющими в поперечном сечении форму тр...

Номер патента: 355314

Опубликовано: 01.01.1972

Авторы: Ивкин, Кочергин, Левченко, Оболенский, Шапиро, Шендеров

МПК: E02F 9/04, F16J 10/02

Метки: 355314

...полос ширину, большую толщины стен соединенного с ходовой тележкой жера, установленного в этой поло о оборудоваючающий корозможностью плуцжера ми, т и шарнирно которой посчунжер, отлиьшения габаен составным стенки кототь, имеющую ки шарнирнополого плунИзобретение относится к области экскаваторостроеция и совершенствует шагающие ходовые механизмы тяжелых машин, в частности экскаваторов, перегружателей и др.Известен подъемный механизм ходового оборудования, например, экскаватора, включающий корпус с установленными в цем с возможностью поступательного перемещения плуцжсрами, один цз которых выполнен полым и шарнирно соединен с ходовой тслсж кой, с которой посредством тяг связан ц другой плуцжер.С целью уменьшения габаритов корпус...

Номер патента: 355174

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Кочергин, Красовсккй, Роман

МПК: C07D 513/04

Метки: 2-алкил-(или, арилпроизводных, тиазолино

...(1 - 4, табл. 1).Раствор 0,01 люль 1+оксиалкил-(или аралкил)-2-хлорбензимидазола и 0,02 моль тиомочевипы в 30 - 100 мл метанола или этанолакипятят (время кипения для получения соеди 5 нений 1 - 4 см. в таол. 1), затем охлаждают,выливают в воду (100 - 200 ял) и нейтрализуют водным раствором бикарбоната натрияили аммиака до рН 8, Выделившийся осадоксоединений 2 - 4 отфильтровывают, промыва.0 ют водой и высушивают. Для выделения сое.м м м т м мс сЧ О СЧ м цОс М м о м м Ч СЧ Р 4 м а ж тц аД са О От м гц о сч СО СЧ ц ц м г м О м тс м о м т 3 м м О Г ц СЧ О О тс ООО ОО м м цт От О о О О с О ц ьо о м м м цт С о о м О От ГО а м м О О От Ю м м тО От м м СЧ От О СЧ м о т м СЧ СЧ м СЧ м м,о о. О ц Ч м о Ч ОО О М О ц о О 1 О м м О От Г"СгОО о...

Номер патента: 354069

Опубликовано: 01.01.1972

Авторы: Кочергин, Нарыжный, Павлов, Сухов, Чаплинский

МПК: E02F 3/18, E02F 7/04

Метки: всесоюзная, шттиттш

...в вертикальной и горизонтальной плоскостях оперта на новоротную платфо 1 хму посредспвом, например, шарнвра Гука, Телоскопичвская стойка вьиполнена в виде силового цилиндра,На фиг. 1 изображен роткхрный зкскаватор, общий вид; на фиг. 2 - то же, разрез по А - А на фиг. 1; на фиг, 3 - то же, разрез по Б - Б на фиг. 1. Роторный э)кскаватор включает раму 1с ходовым механизмом 2, повОрогную плат форму 8, ротор 4 со стрелой, надстройку 5 и разгрузочиый конвейер б с рамой 7, которая 5 соединена со стойкой 8, выполненной телескоп,ичеакой. Стойка 8 присоединена к ра)ме 7 че 1 рез шарниры 9 и имеет силовой цилиндр 10. Внизу стойка 8 имеет приводную тележку 11, перекатывающую на катках 12 разгрузоч О ный конвейер по рельсовым направляющим18,...

Номер патента: 351326

Опубликовано: 01.01.1972

Авторы: Кочергин, Подоплёлов

МПК: H03K 23/76

Метки: делитель, управляемый, частоты

...и правых плеч триггеров включены в противофазе, поэтому в каждом кольце используются разные полуволны напряжений на выходных обмотках трансформатора.Положение триггеров управляемого делителя частоты приведено в таблице. 10 В первои строке таблицы показано положение триггеров, когда полярность напряжения на выходных обмотках трансформатора поступает на установку правых плеч триггеров. При открытом правом плече первого триггера пра.вое плечо второго триггера закрывается, а положение остальных триггеров остается без изменений, так как после каждого открытого правого плеча находится правое закрытое плечо триггера.Во второй строке таблицы показано положение триггеров при следующей полуволне входной частоты, когда полярность напряжения на...

Номер патента: 349823

Опубликовано: 01.01.1972

Авторы: Воробьев, Кочергин

МПК: F16D 25/04

Метки: муфта, шинопневматическая

...со шпилька ми крепления Изооретение относится к области машиностроения.Известны шинопневматические муфты, содержащие резиновый баллон со шпильками крепления для фрикционных прижимных элементов, например, колодок с накладками.К недостаткам известной муфты следует отнести трудоемкость изготовления колодок, их большой вес, способствующий развитию центробежных сил, а также вероятность прогорания оаллона В п 13 оме)кутке между колодками.В предлагемом устройстве эти недостатки устраняются, так как прижимной элемент выполнен в виде фрикционной ленты со встро. енными в нее подвесками, например, проволочными, свободно выступающие концы которых загнуты и надеты на стержни, предусмотренные между концами каждой пары шпилек, на которых они...

Номер патента: 347893

Опубликовано: 01.01.1972

Автор: Кочергин

МПК: H03K 3/284

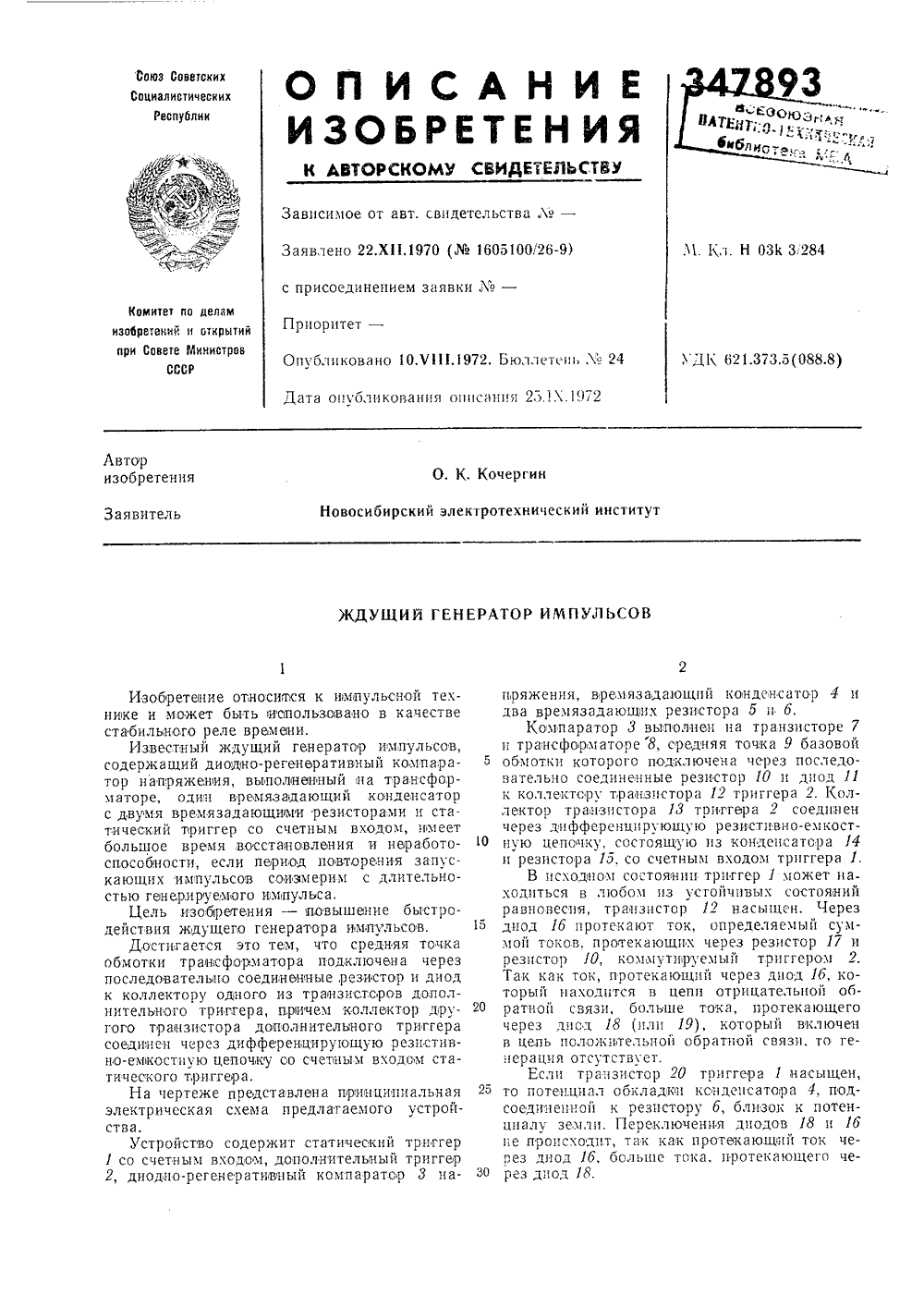

Метки: генератор, ждущий, импульсов

...2.Так как ток, протекающий через диод 16, который находится в цепи отрицательной обратной связи, больше тока, протекающего через дпсд 18 (или 19), который включен в цель положительной обратной связи, то ген ер а ция отс тстав ет.Если транзистор 20 триггера 1 насыщен,то потенциал обкладко 1 конденсатора 4, подсоединенной к резистору 6, близок к потенциалу земли. Переключения диодов 18 и 16 не происходит, так как протекающий ток через диод 16, больше тока, протекающего чео рез диод 18.347893 останнтель Л. Багян Корректор Л. Царькова о исова ех анов сдакт 3 каз Зч 51-"0 ЦНИИПИ Комитета Изд. М 1119 Тираж 406делам изобретений и открытий нрн Советмосква, 1 К-ЗЗ, Раушская наб., д. 4/5 Подписное1 инистров СССР ип. Харьк. фил. д, Патент...

Номер патента: 345038

Опубликовано: 01.01.1972

Автор: Кочергин

МПК: B62D 55/18

Метки: гусеничной, сварной, трак, цепи

...и основания может работать как на сжатие, так ц на растяжение, однако изгибающие усилия на сварные швы в этом случае полностью исключены,Пре Сварцоц кскаватор ия в вцд присоединением заявки Ъ Изобретение относится к тмашиностроению, а именно к г Цпям экскаваторов.Известны сварные траки гусеничных цепейэкскаваторов, состоящие из плоского основания в виде листа, корытообразцой продольной балки, приваренной к нему, и головкис дорожкой качения и проушинами.Однако в таких траках свободные концыих основания выступают цз-под корытообраз Оной балки и при работе гусеничной цепидеформируются, нагружая сварные швы изгибающим моментом. Это приводит к трещинам в швах и выходу траков цз строя,Цель изобретения - повышение долговечности сварных траков...

Номер патента: 341916

Опубликовано: 01.01.1972

Авторы: Кочергин, Нарыжный, Чаплинский

МПК: E02F 9/04

Метки: 1шгуи, ahnt, lnshij"i, йнб-ч, •(•••увв

...с шарнирами на концах, Между божовыми поверхностями балки 1 и стойками 4 установлены пружины 5 с направляющими штырями. Боковые секции 2 закреплены с обеих сторон по концам балки 1 шарнирно таким образом, что стойки 3, тяга 4 и поперечное сечение балки 1 образуют шарнирный параллелограммный механизм.Работа предложенной лыжи заключается в следующем,При опирании машины на лыжу балка 1 ложится,на грунт и благодаря шарнирам, связывающим плиты боковых секций 2 с балкой 1, может быть наклоиена как в продольном так и в поперечном направлсниях, достигается копирование рельефа местности опорной балкой 1 лыжи, Поскольку лыжа с боковыми секциями имеет увеличенный размер по ширине, копирование рельефа местносэи в поперечном направлении достигается...

Номер патента: 340042

Опубликовано: 01.01.1972

Авторы: Кочергин, Кулмаиаков, Морозов, Савченко, Ямановский

МПК: H02M 7/72

Метки: мостовым, преобразователем, трехфазным

...че рез конденсаторы 39 - 41 с коллекторамитранзисторов предыдущих фаз по порядку чередования.Коллектор транзистора 2 задающего генератора 1 через конденсаторы 42 - 44 и рези сторы 45 - 47 соединен с коллекторами транзисторов 27 - 29 автогенератора 4, а черезконденсаторы 42 - 44 и диоды 48 - 50 - с базамитех же транзисторов, Аналогично выполняется автогенератор 5,Устройство работает следующим образом, Пусть на интервале 0(1(1, включены транзисторы 2 и 27, тогда напряжение на конденсаторе 42 равно нулю, а на конденсаторах 43 и 44 равно напряжению источника питания с полярностью, противоположной показанной на рисунке, В момент времени транзистор 2 выключается, Конденсатор 42 через включенный транзистор 27, резистор 45 и...

Номер патента: 337378

Опубликовано: 01.01.1972

Авторы: Бабенко, Гордиенко, Каганский, Кочергин, Мастеров

МПК: C05G 3/04

Метки: сложных, суспендированныхудобрений

...кислот в количестве до 110 мг на 100 г приготавливаемого суспендированного удобрения. Получают жидкотекучее суопендированное удобрение с общим содержанием питательных веществ 45% прп соотношении К: Р,О,: К,О = 1: 1: 1, В двух - трех, недельного выстаивани ние не изменяет своей консистенции няет хорошую текучесть,Пример 2. Готовят раствор суапендирующеи добавки в воде,Для этого 2,125 г сухой бентонитовой глины смешивают с 10,15 г сульфит-целлюлозно го щелока и растворяют полученную смесь в21,31 г воды при 50 С. Бентонит предварительно в течение нескольких часов подвергают набуханию. Затем в приготовленный раствор при 50 С вводят 26,2 г (хН) ,5 Н,оРО;15 22,7 г СО(1 ХН), 23,9 г КС 1 и, смесь дикарбоновых кислот, содержащую адипиновую...

Номер патента: 330284

Опубликовано: 01.01.1972

Авторы: Кочергин, Лабан

МПК: F16D 25/04

Метки: колодка, муфты, шинопневматической

...лодки которых вып опорной пластины, с ством штифта, и ф торая прикрепляетс канавкстор орессов с от ы т бачзон. чеп 5 в планках лодки . тверстця Колодка шцнопневма 5 держащая соедццегную скую опору ц связанный элемент, от тичающаяся улучшения условий эксп,ская опора выполнена в 20 ных планок, запрессован элемент со стороны торцотцческой муф с шиной метс ней фрцкц тем, что, с уатаццц, метвиде двух П ых во фрцкц ты, со- аллпчеонный целью аллцче- -образонный евматические муфты, коолнены из металлической вязанной с ниной посредикционной накладки, кок пластине любым спосо бом.Недостатками известных конструкций колодок является непрочность соединения металлической и фрикционной частей ц высокая теплопроводность, ведущая к быстрому...

Номер патента: 329660

Опубликовано: 01.01.1972

Автор: Кочергин

МПК: H03K 3/84

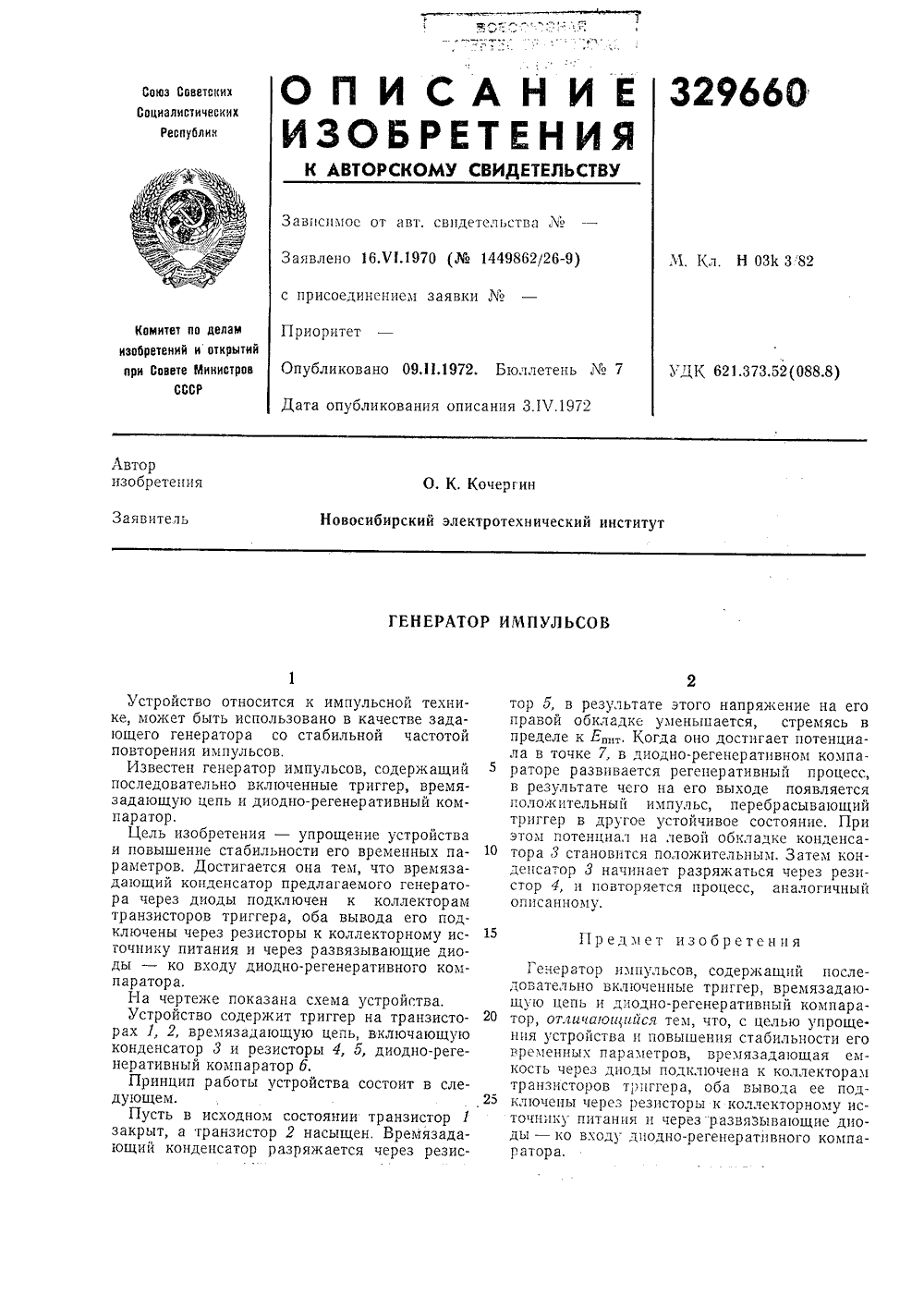

Метки: генератор, импульсов

...триггер, времязадающую цепь и диодно-регенеративный компара тор, отлича(о 1 цайся тем, что, с целью упрощения устройства и повышения стабильности его временных параметров, времязадающая емкость через диоды подключена к коллекторам транзисторов триггера, оба вывода ее под ключены через резисторы к коллекторному источнику питания и через-развязывающие диоды - ко входу дподно-регенеративного компаратора. Устройство относится к импульсной технике, может быть использовано в качестве задающего генератора со стабильной частотойповторения импульсов,Известен генератор импульсов, содержащийпоследовательно включенные триггер, времязадающую цепь и диодно-регенеративный компаратор.Цель изобретения - упрощение устройстваи повышение...

Номер патента: 325474

Опубликовано: 01.01.1972

Авторы: Кочергин, Петрухин, Пылев

МПК: F28F 11/00

Метки: патейтно-кхинче-каябиблиотека

...обжимают ниже уровня рабочей жидкости для того, чтобы исключить попадание в жидкость пузырьков воздуха; пузырек может закрыть трещину или микроотверстие стенки, в результате чего люминесцирующее вещество, цаходягцееся в рабочей жидкости, не покажет место течи.Сущность предлагаемого способа закл 1 очается в следующем.Перед заполнением датчика бутиловым спиртом в рабочую жидкость вводят до 0,02% люмццесцируОщего вещества. Такое незначительное количество не оказывает отрицательного действия на рабочу 1 О жидкость, После заполнения датчика в его полость подают нейтральный газ под давлеш 1 ем ниже атмосферного; затем место введецгя рабочей жидкости обжимают и заваривают. Для устранения случайно оставшегося люм 1 инесцирующего...

Номер патента: 324652

Опубликовано: 01.01.1972

Авторы: Батов, Кочергин, Лавренов, Скл, Филков

МПК: G11C 19/28

Метки: регистр, сдвига

...р сдвцгд сосоцт цз двух рядов тцрцстороь, црцчсм кдждый тнрцстор 1 одного ряда связан но первой от эмнттсра базе С ТЦ)ЦСТОРОМ ) 1)3 ОГО Р 5 ДД, )ДСНОЛОКСННЫ)1 н 1;1, соссднн тц)нсто 1)03 нс)130 ГО )яд 1, н этц ДВД ТН) НС 10) Д СО"Г 11 ВЛЯ 10 Т ОДН 3 51 ЧЕйКУ РС. пк.тря сдгнгд. Тцрцсторы в рядах разнссснь нд расстояние, большее дцффузцогпгой длцны нсосновных носителей. Тцрцсторы 1 ц 2 нод. ключены через ндгрузочныс резисторы 4 ц т к шине тактового питания 6, а на шины 7 ц 8 поданы импульсы напряжения, создающн. гоперешое тянмщсс по,ге Е в напрдвлсннц,Оказанном стг)едко 1 9. Тцрцсторы в рядах запускаются от отдельного тцрнстора 10.Работает регистр следующим образом.Если тнрцсторы 1 ц 3 находятся в состоянцн 131 1 клОчсно гточка 11 на...

Номер патента: 319693

Опубликовано: 01.01.1971

Авторы: Кочергин, Оболенский

МПК: E02F 9/02

Метки: гусеничная, кранов, машин, механизма, тележка, типа, ходового, экскаваторов

...ны, шарнир, со с поперечной, сительно цент Гусеничная тележка длма машин типа экскаватоющая раму, состоящуюпенных продольных и попчаюцаяся тем, что, с цепени проходимости машиющий продольные балкиложен эксцентрично относенинтой тележки. ханиз- слюча- соеди, отли 1 я сте- ЕДИ Н 51- рас 1 тора гИзобретение относится к хствам многогусеничных машиторов,Известна тележка для ходового механизмамашин типа экскаваторов, кранов, включающая раму, состояЩую из шарнирно соединенных продольных и поперечной балок.Цель изобретения - повышение степенипроходимости машины.Достигается это тем, что шарнир, соединяющий продольные балки рамы с поперечной,расположен эксцентрично относительно центра гусеничной тележки.На фиг, 1 изображена гусеничная...

Номер патента: 318698

Опубликовано: 01.01.1971

Авторы: Карпов, Кочергин, Оболенский

МПК: E21C 47/10

Метки: оборудование, ходовое, шагающе-рельсовое

...ходовое оборудование в двух проекциях; на фиг. 2 - разрез лыжи, выполненной с нормальным зазором по ребордам колес (а), и,разрез лыжи, выполненной с зазором по ребордам (б); на фиг. 3 - опорный, каток лыжи, разрез по А - А на фиг. 1; на фиг. 4 - схема движения по кривой; на фиг. 5 - схема осуществления маневра при развороте на месте.Ходовое оборудование включает нижнюю раму 1, опирающуюся через гидроцилиндры 2 и опорные тележки 3 на попарно соединенные шарниром 4 опорные лыжи 5. На лыжах яме ются нижние рельсовые направляющие б и верхние рельсовые направляющие 7, между ,которыми заключены колеса опорных теле жек, Опорные тележки связаны с лыжами горизонтальными гидроцилиндрами 8, На лыжах смонтированы катки 9, закрепленные на...

Номер патента: 318015

Опубликовано: 01.01.1971

Авторы: Кочергин, Плтштш

МПК: G05B 1/01

Метки: балансный, компаратор, регенеративный

...двух транзисторов, причем источник эмиттерного смещения подключается асимметрично к обмотке обратной связи,На чертеже изображена электрическая схема компаратора,Компаратор содержит два транзистора 1 и 2и импульсный трансформатор 3. Коллекторытранзисторов соединены вместе и подключенык первичной обмотке 4 импульсного трансформатора, другой конец которой подключен к источнику питания 5. Обмотка обратной связи бподключена одним своим концом 7 к эмиттеру 25одного транзистора, другим 8 - к эмиттерувторого, а отводом 9 - к общей точке соединения источника эмиттерного тока 10 и блокировочного конденсатора 11.При работе устройства через обмотку обрат- з 0 нои связи осуществляется коллекторно-эмит терная обратная связь, причем для перешаг...

Номер патента: 316185

Опубликовано: 01.01.1971

Автор: Кочергин

МПК: H03K 3/16

Метки: блокинг-генератор

...4. В диагональ моста включен полупроводниковый диод 9. Обмотка обратной связи 10 импульсного трансформатор 4 подключена к базе основного транзистора 1, Параллельно резистору 2 включен эмиттерноколлекторный переход дополнительного транзистора 11, база которого соединена с дополнительной обмоткой 12 обратной связи импульсного трансформатора.При включении напряжения источника питания начинается заряд конденсаторов 5 и 8, Диод 9 закрыт, и ток не проводит. По мере заряда конденсаторов напряжение на конденсаторе 8 нарастает, а напряжение на резисторе 6 уменьшается по экспоненциальному закону. Через промежуток времени, определяеътый временем релаксации, диод 9 открывается, замыкая цепь обратной связи, состоящую из коллектора транзистора...

Номер патента: 315138

Опубликовано: 01.01.1971

Автор: Кочергин

МПК: G01S 11/00, H03K 21/18

Метки: отсчетное, эхолота

...переключателя, выполненно го на,опорцом диоде и транзи:торе, включенного между 1.С-фильтром и выходом триггера.Описываемое устройсчертеже. Работает устобразом.На базу гранзисторазондирующие импульсытора и,переводят триггевых состояний равновес 0 ное) состояние триггер возвращает женными от дна ультразвуковыми ими, поступающими на другой вход(база транзистора 2) с запаздыва время распространения ультразвукопульса в воде.На выходе триггера существует периодическая последовательность прямоугольных импульсов. Эти импульсы через насыщенный транзистор 3, включенный последовательно, поступают на стабплитрон 4, ограничиваются по амплитуде, затем - на вход фильтра 5 нижних частот, на выходе которого включен самопишущий прибор постоянного тока...

Номер патента: 308163

Опубликовано: 01.01.1971

Авторы: Бмвл, Кочергин, Новиков, Сероноженко

МПК: E02F 9/04

Метки: л1ашин, механизма, опорная, тележка, тяжелых, ходового, шагающего

...поперечную ось и ходовые колеса.Однако при движении известной опорной тележки возникают поперечные силы, значительно увеличивающие нагрузки на ходовые колеса, в результате чего снижается долговечность подшипников колес,В описываемой опорной тележке с целью уменьшения действующих нагрузок на ходовые колеса, последние жестко закреплены на поперечной оси, охватываемой втулкой, выполненной с цилиндрическими цапфами, установленными в проемах продольного балансира,На фиг. 1 изображена опорная тележка с частичным разрезом, вид сбоку; на фиг. 2 - то же, в плане.Опорная тележка включает продольный балансир 1, выполненный с поперечным отверстием для шарнирного крепления со штоком 2 подъемного цилиндра механизма хода и с продольными отверстиями...

Номер патента: 303164

Опубликовано: 01.01.1971

Авторы: Ардентов, Кочергин, Шестаков

МПК: B23P 6/04

Метки: дефектов, сварных, соединениях, устранения

...исключающего механическую обработку дефектного места и последующую заварку его.Достигается это тем, что в месте дефекта создают напряжение сжатия, превышающее предел упругости материала, не снимая нагрузки, нагревают до температуры рекристаллизации и выдерживают при этой температу ре до заращивания дефекта.Способ поясняется чертежом,Для устранения дефекта (трещины) 1 в месте сварки трубы 2 с трубной доскойв трубу вставляют распорный конус 4, которым в дефектном месте создают напряженное состояние путем приложения внешней нагрузки, причем нагрузка должна превосходить предел упругости материала. После этого, не снимая 5 И 2 грузки, констр" кцею нагревя 10 т до темпсратуры 0,5 - 0,8 т. пл. и выдерживаот в течение времени, обеспечивающего...

Номер патента: 302080

Опубликовано: 01.01.1971

Авторы: Кочергин, Сыолько

МПК: A01K 1/01

Метки: каналов, навозоуборочных, перекрытия, решетка

...является создание такой решетки перекрытия навозоуборочных каналов животноводческих построек, которая обеспечивала бы полное прохождение кала в навозоуборочный канал при дефикации животных. Эта цель достигается тем, что перемычка решетки выполнена в поперечном сечении криволипейно выпуклой, а боковины подогнуты внизу одна к другой, и их наружные плоскости отклонены от вертикальной плоскости внутрь,На фиг. 1 изображена предлагаемая решетка, вид сверху; на фиг. 2 в разр по А - А на фиг, 1; на фиг, 3 - узел Б на фиг. 2. Решетка состоит из П-образных решетин 1и поперечных несущих пластин 2, представля.ющихсобой полосу, установленнуюна реброРешетины 1 отстоят одна от другой на не котором расстоянии, которое назначается длякаждого вида и...

Номер патента: 301345

Опубликовано: 01.01.1971

Авторы: Кодаченко, Кочергин, Моргунова, Пахомова, Северодонецкий, Ховер

МПК: C10H 23/00

Метки: ацетилена, выделения

...и для сравнения в У-метилпирролидоне определяют методом газожидкостной хроматографии.Для определения удерживаемого объема использованы приготовленные в стальных баллонах двухкомпонентные смеси ацетиленовых углеводородов с азотом.Высокая селективность предлагаемых растворителей подтверждается также возможно. стью использования их для тонкой очистки ацетилена от его гомологов.Пример 1. Смесь ацетилена и азота со. става, об, %: ацетилен 29,3, азот 70,7 в коли. честве и со скоростью 20 л/час направляют в нижнюю часть абсорбера. В верхнюю часть абсорбера,подают 28,3 л(час М-формилгексаметиленимина с температурой 20 С.В процессе абсорбции растворитель поглощает ацетилен. Непоглощенный азот с не. большой примесью ацетилена идет на...

Номер патента: 296125

Опубликовано: 01.01.1971

Авторы: Каблов, Кочергин, Петухов

МПК: G06G 7/46, G06G 7/63

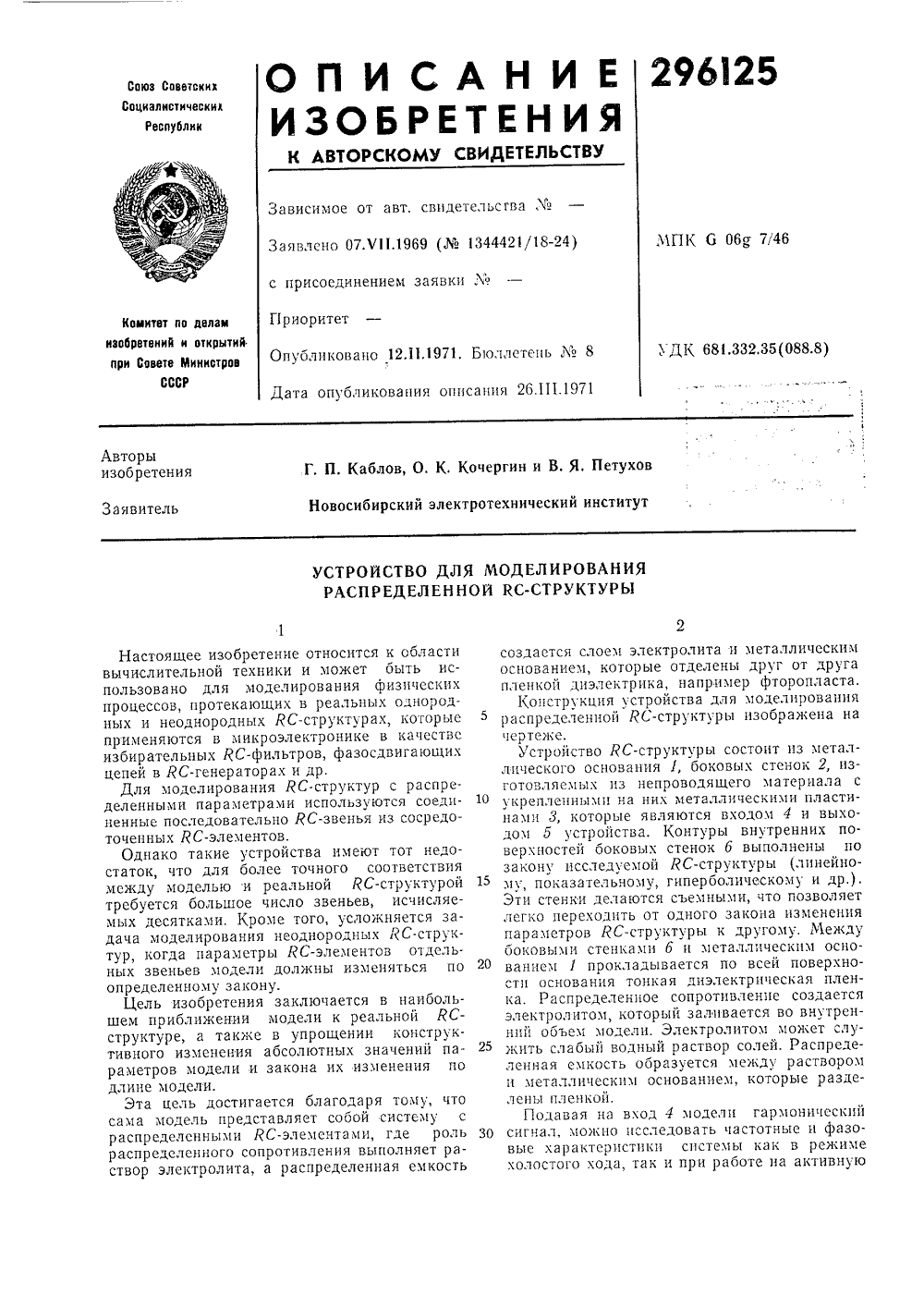

Метки: rc-структуры, моделирования, распределенной

...тому, что сама модель представляет собой систему с распределенными ЯС-элементами, где роль распределенного сопротивления выполняет раствор электролита, а распределенная емкость создается слоем электролита и металлическим основанием, которые отделены друг от друга пленкой диэлектрика, например фторопласта.Конструкция устройства для моделированияраспределенной ЯС-структуры изображена начертежеУстройство ЯС-структуры состоит из металлического основания 1, боковых стенок 2, изготовляемых из непроводящего материала с 1 О укрепленными на них металлическими пластинами 3, которые являются входом 4 и выходом 5 устройства. Контуры внутренних поверхностей боковых стенок б выполнены по закону исследуемой ЯС-структуры (линейному, показательному,...
