Каплан

Номер патента: 1226404

Опубликовано: 23.04.1986

Авторы: Бранц, Ивенский, Каплан, Крупчук

МПК: G05B 7/02

Метки: муфты, переключений, форсированных, электромагнитной

...первый 15 элементы индикации, источник постоянного 30тока,ся быстрее и отключение муфты ускоряется,Элементы 14 и 15 индикации, осуществляющие контроль исправности изоляции цепей переменного тока, нешунтируются первым 8 и вторым 2 конденсаторами и светятся практическиодинаково даже при замкнутых контактах 3 и 9, так как возникающие черезконденсаторы параллельные цепи практически одинаковы из-эа наличия неодного, а двух диодов 4 и 10 и изэа того, что реактивное сопротивлейие заряженных конденсаторов 2 и 8очень велико по сравнению с реактивным сопротивлением муфты 1, а времязаряда настолько мало, что кратковременное перераспределение напряжений, вызванное несимметрией цепейотносительно земли не замечается,3 случае. неисправностей изоляции...

Номер патента: 1226304

Опубликовано: 23.04.1986

Авторы: Власов, Каплан, Клавдиев, Чернобельский

МПК: G01N 29/04

Метки: дефектоскопа, перемещения, преобразователей

...13 относительно платформы 1, блок 14 уп- д равления и датчики 15 - 18 изменения потока рассеяния, которые установлены в нерабочей части воздушного зазора магнитных колес 2 - 5 и через блокуправления соединены с импульснымЗО электромагнитом 12.Приводы 6 и 7 соединены с соответствующими магнитными колесами 2 5 посредством редукторов 19 и 20, а преобразователи 8 - 11 размещены в датчикодержателях 21 - 24.Кроме того, в устройстве на рабочей поверхцости магцитопровода импульсного электромагнита 12 установлен антифрикционный башмак 25.Устройство работает следующим образом,Устройство устанавливают ца контролируемую поверхность изделия, которое выполнено иэ ферромагнитного материала, Устройство удерживается на контролируемой поверхности...

Номер патента: 1224147

Опубликовано: 15.04.1986

Авторы: Бискин, Виленкин, Гуткина, Каплан, Килуновский

МПК: B29B 13/02, B29B 15/02

Метки: каучука, непрерывной, распарки

...поперечный разрез; на фиг. 2 - нижний ярус камеры, план; на фиг. 3 - верхний ярус камеры, план. 10Установка содержит камеру 1, разделенную горизонтальной перегородкой 2 на два яруса, систему 3 подачи и циркуляции горячего воздуха, проходящий через оба яруса - нижний 4 и верхний 5 замкнутый цепной конвейер 6 с подвесками 7 для размещения кусков каучука. Нижний ярус 4 камеры разделен вертикальными перегородками 8 на сообщающиеся между собой отсеки 9, а верхний ярус 5 разделен вертикальными перегородками 1 О на сообщающиеся между собой отсеки 11. Расположенные друг над другом отсеки 9 нижнего и 11 верхнего ярусов попарно соединены между собой посредством воздуховодов 12. Система подачи и циркуляции горячего 25 воздуха состоит из...

Номер патента: 1221589

Опубликовано: 30.03.1986

Авторы: Каплан, Мельников, Сойфер, Шаповалов

МПК: G01N 29/04

Метки: дефектоскоп, ультразвуковой

...8 - 12 в электрические (фиг. 4 г) и поступают на вход сумматора-компаратора 35 и через откоытые регулируемые усилители 133 1 17 - на входы линий 18 - 22 электрической задержки. Импульс(фиг.4 д) с выхода сумматора-компаратора 35 через открытый первый элемент 33 И и элемент 40 ИЛИ (фиг. 4 е) поступает на вход первой линии 31 задержки, а с ее выхода (фиг. 4 ж) - на вход первого элемента 37 НЕ и на вход второй линии 32 задержкй. При этом сигнал с выхода элемента 37 НЕ закрывает первый элемент 33 И. Таким образом, длительность импульса на выходе линии 31 задержки равна времени задержки этой линии. Сумма времен задержки линий 31 и 32 .равна шагу задержки. Сигнал на выходе второй линии 32 задержки (фиг. 4 з) будет сдвинут относительно...

Номер патента: 1215072

Опубликовано: 28.02.1986

Авторы: Аршанский, Ионов, Каплан, Чернышев, Шерман, Эйдель

МПК: G01R 31/333

Метки: аппаратов, варианты, высоковольтных, его, емкостных, испытаний, отключение, переменного, токов

...сосредоточенной емкости, переходное восстанавливающееся напряжение на зажимахиспытуемого аппарата 14 определяетсяпостоянным напряжением на первом конденсаторе 5, напряжением промышленной частоты источника переменноготока 1, составляющей от затухающегоколебательного разряда третьего конденсатора 10 на второй реактор 4 через второй резистор 11 и составляющей, связанной с повышением напряжения на ветви из второго конденсатора 8 и первого резистора 9 вследствие прекращения протекания отстающего испытательного тока черезиспытуемый аппарат 14 и первый реактор 2.Последние две составляющие имеютодинаковые частоты и декременты затухания и направлены взаимно противоположно, причем первая из- них превышает вторую, что обеспечивает правильное...

Номер патента: 1214342

Опубликовано: 28.02.1986

Авторы: Зиндер, Каплан, Матлин, Прусс

МПК: B23C 5/06

Метки: торцовая, фреза

...конической поверхностью и наружной цилиндрической поверхностью свыпуклой направляющей, наивысшаяточка которой лежит в проходящей через вершину режущего элемента осевойплоскости, о т л и ч а ю щ а я с ятем, что, с целью упрощения технологии и повышения качества изготовления, направляющая наружной цилиндрической поверхности на участке формирования режущей кромки выполнена ввиде линии переменной кривизны с расположеннымв проходящей через вершину режущего элемента осевой плоскости центром наименьшего радиуса Х 1-Х 1 ш )-+Х, р 1 е 1.О,е Х и- координаты центра дуги- гол наклона еж ей У Р ущ кромки;угол наклона образующейнаружной цилиндрическойповерхности;- половина угла конусавнутренней коническойповерхности;радиус основания внутренней...

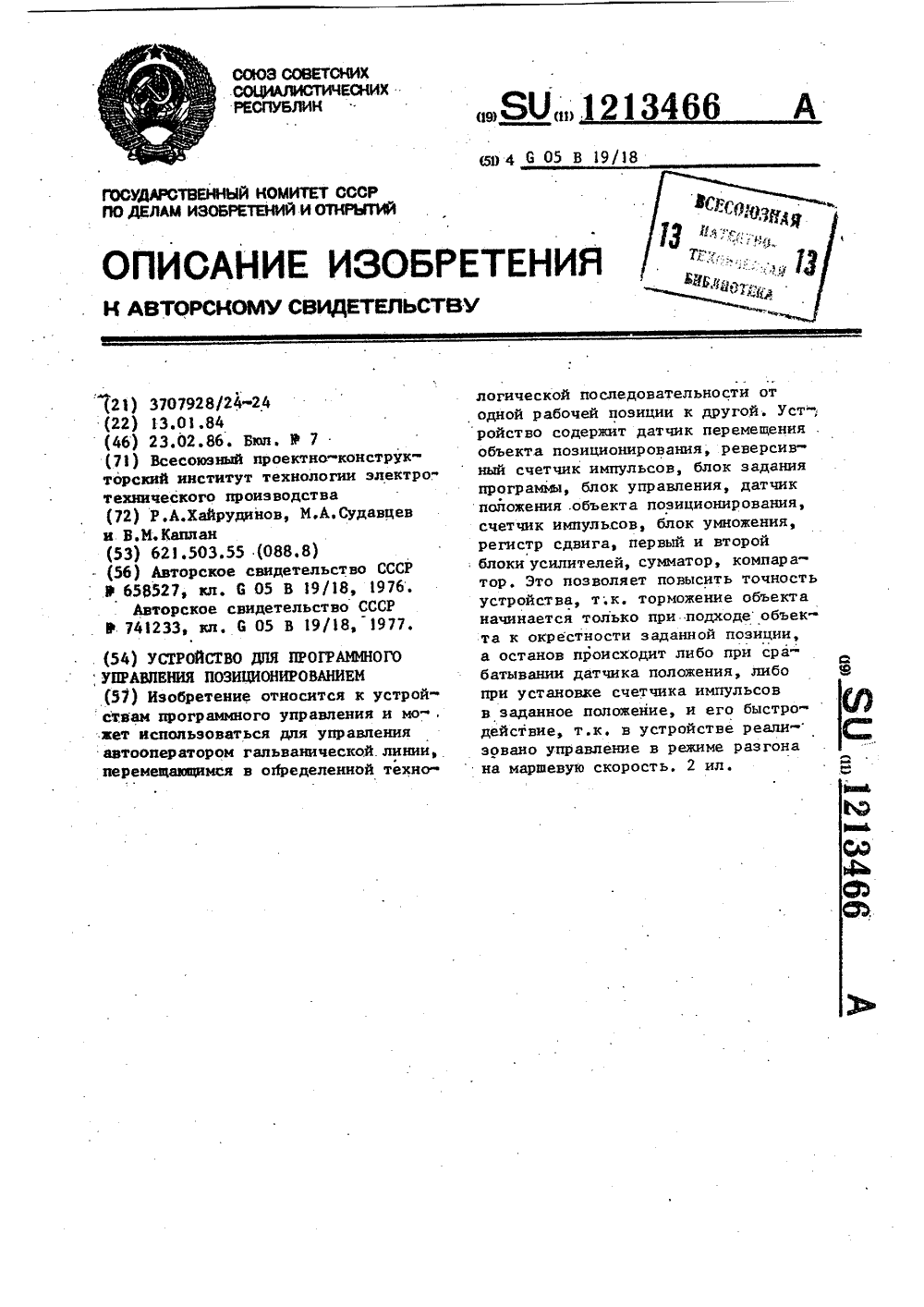

Номер патента: 1213466

Опубликовано: 23.02.1986

Авторы: Каплан, Судавцев, Хайрудинов

МПК: G05B 19/18

Метки: позиционированием, программного

...35ной связи), если уровень сигналадатчика равен логическому нулю, тореверсивный счетчик 2 импульсовработает в режиме "Сложение" и,наоборот, если уровень сигнала датчика 1 равен логической единице,то реверсивный счетчик 2 импульсовработает в режиме "Вычитание", посигналу датчика 5 положения, поступающему на счетный вход реверсивного счетчика 2 импульсов, со".держимое реверсивного счетчикавозрастает или убывает на единицу.Таким образом, считая, что объектначал перемещаться с начальной50позиции в прямом направлении, содержимое реверсивного счетчика 2 импульсов означает номер позиции, в окрестности которой находится объект вданный момент времени. Одновременно, при движении объек та в прямом или обратном направлении счетчик.6 импульсов...

Номер патента: 1211074

Опубликовано: 15.02.1986

Авторы: Каплан, Коновалов, Песецкий, Слуцкий, Смоленчуков

МПК: B29C 45/26, B29C 45/83

Метки: литьевая, полимерных, форма

...в полость 17 производитсячерез обратный клапан 23. Во избежание утечек жидкой смазки из неподвижной плиты 1 последним снабжена уплотнительными элементами 2 и 6.Расплав полимера в оформпяющую полость 27 поступает через литниковое отверстие 7 в литниковой втулке 8 и разводящие литниковые каналы 28,Литьевая форма по 2-му варианту выполнена аналогично 1-му варианту, но имеет некоторую особенность ( фиг.З и 4): шток 20 и его наконечник 21 направлены не в сторону инжекционного цилиндра 22, как в форме по 1-му варианту, а в сторону плиты с матрицей 2.Литьевая форма (фиг, и 2) работает следующим образом.После смыкания формы подвода плиты с матрицей 2 к неподвижной плите) происходит перемещение инжекционного цилиндра 22 к неподвижной...

Номер патента: 1210007

Опубликовано: 07.02.1986

Авторы: Вейлерт, Головин, Калинин, Каплан, Ромашкин, Сорокин, Шалин

МПК: B65G 53/46, F23L 13/02

Метки: шиберное

...мере одну пару створок 1, установленных у нижнего выходног о среза высыпного бункера 2, закрепленных ца поворотных осях 3 у противолежащих краев горизонтального лк)ка 4 и образующих в вертикальном положении канал 5 для сыпучего материала. Створки 1 закреплены со своими поворотными осями 3 средними тыльными участками 6 и снабжены по крайней мере одной тягой 7, шарнирно соединенной концами с обращенными поверхностями створок 1 в зонах 8 и 9, смещенных соответственно выше и ниже поворотной оси 3, при открытом положении створок 1. Участок каждой створки 1, расположенный выше поворотной оси 3, имеет вес, превышающий вес участка расположенного ниже оси 3.Устройство работает следующим образом.В исходном положении Закрыто створки 1 находятся...

Номер патента: 1209066

Опубликовано: 07.02.1986

Авторы: Григоров, Добышев, Довгань, Каплан, Лежнев, Назаров, Нестеровский, Полевик, Пузанко, Чуешкова, Щемелинский

МПК: A01C 17/00

Метки: пневмоцентробежный, распределитель, сыпучих

...д исинс) к Х С Р 1) 1 С Б Г М ЛЛ 51 Р с С Н Р С Д С, 1 С Ц И 51 С Ьн Ус И ; М Д- т(рц)1;Он, цдцримср хнпср.1 ыых хлобрс- ни Й и,и сс)15 И 1 зернистых, бооовых, 1 рзв 5 цы х н других культур.1 Сл изоорстсцн 51 - цовынсцис рзвцомсрносги распределения материала ю от- ИО;1 я ц 1 и м К 11 И 11.1 з)1 и у)1 сц ьц Сц ис с 10 лрос)- , 1 С 11 51.1 д фнг.изобрз)кснз схема ццевмопентробсжцого расцрслслитсля сыпучих материалов; нз фиг. 2 -- сечение ЛЛ на фиг. 1.1 цсвмопс.нтробежный распределитель со;сржит корцъсс Отво 51 И 1 ими кз 11 злзми , Ирнсмцыи 1 атрубок ,), пентробсжнос распрес,15 цоц 1 сс хстрОистБО, Выполненное в Би. ле коцеКгричцо устдновлсццы.с дисков 4,1 ис 1 си 4 и 5 хстИОБ 1 сны с возможц ) СГ Ь 1 С) Н р 3 1 ПС Н И 51 С р...

Номер патента: 1206692

Опубликовано: 23.01.1986

Авторы: Каплан, Майзенберг, Мошкович

МПК: G01N 29/00

Метки: электромагнитно-акустический

...в виде соленоида, магнит 2, магнитострикционный диск 3 с отражателями 4,размещенный в плоскости, перпендикулярной оси магнита 2, соосно с ним,.таким образом, что расстояния ототражателей 4 до катушки 1 отличаются одно от другого на четвертьдлины упругой волны в магнитострикционном диске 3. Преобразовательустановлен на контролируемом изделии5 (на фиг.2 - с дефектом 6). Точки А и Б - точки возбуждения упругих.колебаний,Преобразователь работает следующим образом.С помощью генератора (не показан)и катушки 1 возбуждается в магнитострикционном диске 3 высокочастотноекасательное магнитное поле. При установке преобразователя иа изделие 5 магнит 2 создает в магнитострикционном диске 3 преимущественно нормальное магнитное поде засчет...

Номер патента: 1203633

Опубликовано: 07.01.1986

Авторы: Каплан, Школьник

МПК: H02J 3/46

Метки: генератора, комплексной, нагрузкой, параллельной, работе, сетью, синхронного

...осуществляющийрегулирование вращательного момента в соответствующую сторону.Устройство работает следующимобразом,По синусоидальным напряжениям, пропорциональным одноименному фазному току и напряжению например, Ояи 1 я па переходам синусоид через ноль формирователи 1 и 2 формируют прямоугольные импульсы. В случае отстающего тока по переднему фронту импульса с формирователя 1 2 -триггер 3 устанавливается в состояние логической "1", так как на его Н-вход подается сигнал логической 11По переднему фронту импульсов с формирователя 2 2 - триггер 3 устанавливается в нулевое состояние и удерживается в нем до окончания положительной полуволны 1 я . Таким образом, в случае отстающего тока, на выходе триггера 3 отформировывается...

Номер патента: 1201955

Опубликовано: 30.12.1985

Авторы: Каплан, Школьник

МПК: H02J 3/42

Метки: автоматический, синхронизатор

...временной задержки;на фиг, 3 - временные диаграммы, поясняющие работу этого элемента, на фиг. 4 и 5 - временные диаграммы, поясняющие работу автоматического синхронизатора. Устройство содержит два Формиро вателя 1 и 2 прямоугольных импульсов, осуществляющих преобразование синусоидальных напряжений синхрони-зируемых источников Б и 0 в соответствующие последовательности прямоугольных импульсов, первый логический элемент И 3, четыре элемента 4-7 временной задержки, четыре синхронных 3 -триггера 8-11, второй и третий логические элементы И, 12 и 13, а. также выходной логический элемент ИЛИ 14. На один из формирователей 1 и 2 подается сигнал с обратной фазировкой.Приведенная на фиг.1 структурная схема соответствует одному из вариантов...

Номер патента: 1201324

Опубликовано: 30.12.1985

Авторы: Власов, Дейнеко, Долженков, Калиновский, Каплан, Колосов, Михайлин, Нохрин, Сержантов, Стародубов, Толстых

МПК: C21D 1/64

Метки: охлаждения

...изделий конической формы (переходы) путем создания параллельности ребра экрана с образующей перехода поворотные экраны 4 выполнены с возможностью радиального наклона относительно шарнира 5. От 30 35 40 45 рицательное влияние образующейсяпри вращении жидкости воздушной воронки устраняется расположенным в нижней части бака коническим ограничителем распространения воздушнойворонки 7. Оптимальные условия отвода охладителя обеспечиваются величиной зазора между воронкообразным днищем бака 1 и отражателем 7,который регулируется путем. подъема 50 или опускания последнего. Для исключения попадания окалины в подводящий трубопровод 13 служит окалиносборник 11. Крьппка бака 9 предназначена для уменьшения выделений па ра в окружающую среду и...

Номер патента: 1199284

Опубликовано: 23.12.1985

Авторы: Каплан, Козин, Корнилов, Максимов

МПК: B05B 7/26

Метки: жидкостей, многокомпонентных, пистолет-смеситель, подачи

...Г - Г на фиг. 1; на фиг. 6 - сечение Д - Д на фиг, 1; на фиг. 7 - вид Е на фиг. 1; на фиг. 8 - пистолет при открытом запорном устройстве и установке поворотной головки, в положение Работа. общий вид, разрез;199284 Благодаря ударному воздействию на золотник достигается быстродействие переключения запорного устройства в открытое и закрытое положение. 50 После окончания работы для удаления жидкости из каналов Л, М смесительной камеры 17 и распылительного сопла 16 производится поворот головки 15 в положение очистка (фиг. 9). 55 на фиг. 9 - то же, с поворотной головкой в положении Очистка.Пистолет содержит корпус 1 с каналамиА, Б, В и Г, соединенный с имеющей каналы Д и Е, Ж и 3 гидропанелью 2 с помощью шпильки 3, гайки 4 и штифта 5, запорное...

Номер патента: 1193575

Опубликовано: 23.11.1985

Авторы: Каплан, Кудрявцев, Сойфер, Чернобельский

МПК: G01N 29/04

Метки: электромагнитоакустический

...помощи стакана 5 из магнитнойрезины, а высокочастотная катушка 3прикреплена к дну стакана 5 и заключена между двумя износостойкими изоляционными прокладками 6 и 7,Электромагнитоакустическии преобразователь установлен на контролируемом материале 8,Для снижения влияния трения междустержнями 4 на динамику отслеживаниястержни имеют антифрикционное покрытие. Стержни 4 имеют многогранноесечение, например шестигранное, дляулучшения магнитного контакта с магнитопроводом 1 и стержней между собой.Электромагнитоакустический преобразователь (ЭМАП) работает следующим образом.При установке ЭМАП на поверхностьконтролируемого материала 8 и в хо-де контроля стержни 4, притягиваяськ этой поверхности, с требуемой сте-.пенью дискретности повторяют ее...

Номер патента: 1191920

Опубликовано: 15.11.1985

Автор: Каплан

МПК: G06F 17/18

Метки: оценки, сигнала, текущей, уровня

...выбора центрального отсчета; на фиг.3 - блок-схема блока управления Устройство для текущей оценки 10уровня сигнала содержит аналогоцифровой преобразователь 1, регистр 2, блок 3 управления, мультиплексор 4, коммутатор 5 иблок 6 выбора центрального отсче- . 15та. Блок 6 содержит компараторы 7,реверсивные счетчики 8, элементНЕ 9, элементы И 1 О и 11, элементы ИЛИ 12 и 13, элементы ИЛИ-НЕ 14,выходной элемент ИЛИ-НЕ 15, группу 16 элементов памяти.Блок 3 содержит генератор 17 снепрерывной последовательностьюимпульсов, счетчики 18 и 19, триггеры 20 и 21, счетчик 22, мультиплексор 23, элементы задержки 24и 25, одновибратор 26, элементыНЕ 27-29, элемент ИЛИ-НЕ 30, элемент И-НЕ 31, элементы И 32 - 36и вывод 37 начальной установки. 30Количество....

Номер патента: 1189418

Опубликовано: 07.11.1985

Авторы: Беззубов, Бугрова, Воинова, Каплан, Никитин, Ратников

МПК: A23L 1/06

Метки: кондитерских, лечебными, свойствами, таблетированных

...наб.", д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к пищевой промышпенности, а именно к способу получения таблетированных кондитерских изделий, содержащих в своем составе лекарственные средства, 5Цель изобретения - повышение лечебных тонизирующих свойств без ухудшения вкуса и запаха изделий.П р и м е р 1. В открытый варочный котел с мешалкой загружают 10 0,82 кг желатина, предварительно за. - моченного в воде (не менее 4 ч). Затем в котел добавляют 1,646 кг кондитерского жира и 5,0 кг воды, Смесь нагревают до 69 С и перемешивают до 15ополного растворения желатина, Готовая эмульсия процеживается через сито с диаметром ячеек 0,5 мм.В микс-машину загружают 160 кг сахарной пудры, заливают приготов...

Номер патента: 1184454

Опубликовано: 15.10.1985

Авторы: Барабанов, Довгоший, Зуев, Каплан, Кольга, Пузанок, Степук, Чуешкова

МПК: A01C 15/00

Метки: внесения, удобрений

...над ленточным выравнивающим транспортером,11Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для внесения удобрений.Цель изобретения - повышение равномерности распределения удобрений.На чертеже изображена схема предлагаемой машины.Машина включает бункер 1, на дне которого установлен планчатый транспортер 2. В задней части бункера 1 установлена шиберная заслонка 3. В плоскости, параллельной планчатому транспортеру 2 с зазором относительно его выгрузного конца, расположен выравнивающий транспортер 4, смонтированный на шкивах 5 и 6. В зазоре размешен лопастный барабан 7. Над ленточным выравнивающим транспортером 4 установ 84454 лен отражательный щиток 8, а под ним разбрасывающее устройство 9.Машина...

Номер патента: 1182665

Опубликовано: 30.09.1985

Авторы: Каплан, Радугин

МПК: H03K 19/08

Метки: состояниями, тремя, элемент

...4 1 1Изобретение относится к импульс-ной технике и может быть использовано в цифровыу устройствах с шинной органиэацией,Цель изобретения - повышение надежности за счет уменьшения числа транзисторов.На чертеже представленапринципиальная электрич ская схема элемента с тремя состояниями. Устройство содержит инвертор 1,вход которого является блокирующимвходом 2 устройства, и два каскодновключенных транзистора 3 и 4, выходинвертора 1 соединен с затворомпервого транзистора 3, исток которого соединен с общей шиной 5, истоктранзистора 6 инвертора 1 соединенс затвором второго транзистора 4,исток которого соединен с шиной 3"питания, исток транзистора 8 инвертора 1 соединен с шиной 5, стокитранзисторов 4 и 3 являются выходом9 устройства, затвор...

Номер патента: 1180783

Опубликовано: 23.09.1985

Авторы: Каплан, Майзенбарг, Мошкович

МПК: G01N 29/04

Метки: намагничивающихся, неразрушающего

...в случае, когда магнитные силовые линии не совпадаютс нормалью к дефекту(1 - импульсы,однократно отраженные от краевферромагнитного слоя; П - двукратно отраженные импульсы), на Фиг.3 -электромагнитно-акустическая система фиг.1 при совпадении магнитныхсиловых линий с нормалью к дефекту;на фиг.4 - расположение импульсовна экране индикатора, когда магнит-.ные силовые линии совпадают с нормалью к дефекту.Электромагнитно-акустическая система (фиг. 1 и 3) содержит намагничивающую систему 1 с катушкой 2индуктивности и Ферромагнитный слой3. Электромагнитно-акустическая система расположена на изделии 4 сдефектом 55 1 О 15 20 25 30 преобразуются в электромагнитные колебания и регистрируются катушкой 2 индуктивности,подключенной к усилителю...

Номер патента: 1178585

Опубликовано: 15.09.1985

Авторы: Белков, Гришечко, Каплан, Ласков

МПК: B25J 15/00

Метки: схват

...рычаги 4 с коромыслом 7. Ползуны 8 имеют возможность перемещаться по одной направляющей 9. Коромысло 7 жестко соединено с якорем 10, расположенным внутри катушки электромагнита 11.Схват работает следующим образом.Коромысло 7, установленное посредством оси 6 с возможностью поворота на приводной тяге 5, перемещается вверх совместно с тягой 5 и воздействует с равным усилием на рычаги 4, установленные в корпусе 2 на осях 3. Рычаги 4, взаимодействуя с ползунами 8, заставляют зажимные губки 1 перемещаться по направляющей 9 навстречу друг другу. Если между зажимными губками 1 нет никакой детали, то они сжимаются беспрепятственно и, дойдя до конечного положения, останавливаются. Если между зажимными губками 1 находится деталь, симметрично...

Номер патента: 1173458

Опубликовано: 15.08.1985

Авторы: Каплан, Соснин, Фролов

МПК: H01H 33/04

Метки: выключатель, высоковольтный, переменного

...контактами 1 и 3, создает мгновенноенарастание напряжения на разрываемом проме. 25жутке, Величина этого напряжения зависитот количества колец 4 и выбирается изтребований к надежному включению группыпоследовательно соединенных тиристоровприставки 6, Высота колец выбирается исходя из длительности протекания тока иэконтактов в полупроводниковую цепь и зависит также от величины давления в камере(стрелкой показано направление движения дугив камере). Остаточный ствол дуги выдувается на околоконечную поверхность неподвиж.ного контакта и выносится на перифериюпосредством установившегося давления в ка.мере между неподвижным-.контактом 1 ивходной частью сопла 3. После перехода втиристорах тока через нуль восстанавливаетсянапряжение на...

Номер патента: 1171068

Опубликовано: 07.08.1985

Авторы: Каплан, Лазарева, Маслова, Сорокин

МПК: B01D 45/06

Метки: пылеосадитель

...и может быть использовано в различных отраслях народного хозяйства - строительной, горной, деревообрабатывающей, текстильной, а также может применяться для улавливания пыли на асфальтобетонных заводах и возвращения ее в технологический процесс.Цель изобретения - повышение эффективности пыпеулавливания.На фиг. 1 показан пылеосадитель, продольный разрез; на фиг. 2 узел 1 на фиг. 1.Пылеосадитель состоит из корпуса 1 диаметром В, входного патрубка 2 диаметром 61= (0,182-0,22)В выходного патрубка 3 и установленных внутри усеченных конусов 4 и 5. К нижнему концу входного патрубка 2 присоединено сужающее сопло 6 с диаметром меньшего основания Й = (0,125-0,16)В, на расстоянии (О,4-0,25)В, от которого установлен фокусирующий цилиндр 7 диаметром й...

Номер патента: 1161346

Опубликовано: 15.06.1985

Авторы: Каплан, Лысянный

МПК: B24B 13/00

Метки: конических, оптических, поверхностей

...возникающее из-за отличного от нуля угла между направлением движения каретки с образующей обрабатываемой поверхности. Это приводит к понижению точности обрабатываемой оптической конической поверхности.Постоянный угол между направлением движения каретки и образующей меридионального сечения конической поверхности ограничивает диапазон обрабатываемых деталей по крутизне, так как при углах пбрядка 40 происходит заклинивание инструмента.Целью изобретения является повышение точности обработки и расширение диапазона обрабатываемых оптических конических поверхностей по крутизне при полировании.Указанная цель достигается тем, что в устройство для обработки оптических конических поверхностей линейным инструментом введена плита, закрепленная...

Номер патента: 1161317

Опубликовано: 15.06.1985

Авторы: Каплан, Машалгин, Сохряков

МПК: B23Q 1/28

Метки: органа, подвижного, станка, фиксации

...в расточке корпуса 1 35 соосно с фланцем 11, образуя этим рабочую полость гидроцилиндра, Рабочая полость герметизирована резиновыми кольцами 13 и сообщается с гидросистемой станка посредством конического резьбового отверстия 14, в который может быть ввернут штуцер гидротрассы. От поворота неподвижные диски 5 и 8 зафиксированы с помощью. шпонки 15, жестко закрепленной в корпусе 1.Устройство фиксации подвижного органа станка является действенным только с при менением беззазорной передачи, например шарико-винтовой, так как фиксация подвижного органа станка осуществляется торможением винта с помощью фрикционной муфты, установленной в корпусе опоры винта. В этом случае при наличии зазоров в винтовой передаче устройство...

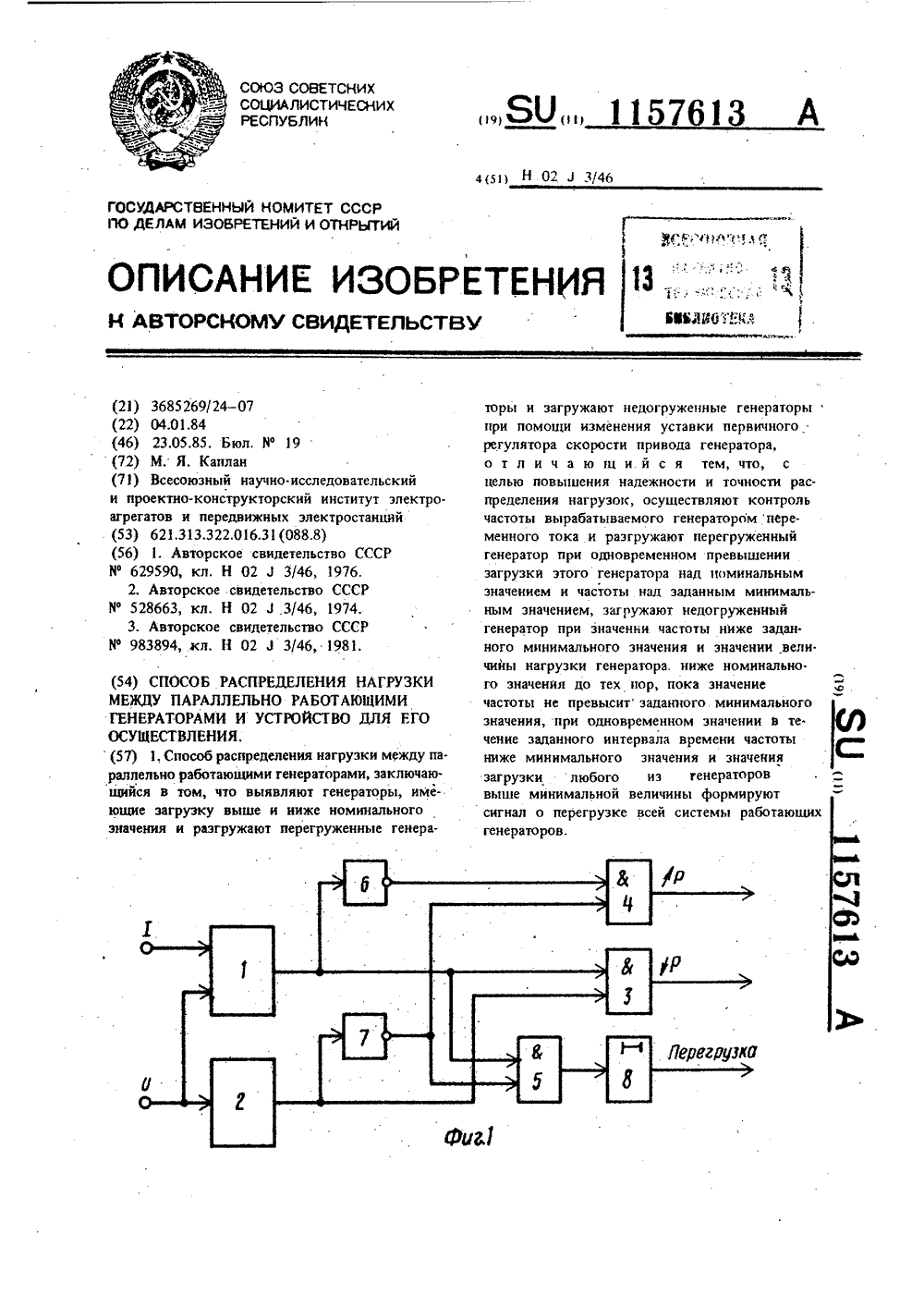

Номер патента: 1157613

Опубликовано: 23.05.1985

Автор: Каплан

МПК: H02J 3/46

Метки: генераторами, между, нагрузки, параллельно, работающими, распределения

...сведений о загрузке других генерато. ров, т. е. не имея информационных связей между генераторами, так как нри указанномспособе распределения нагрузок в течениезаданного интервала времени, достаточного дляразгрузки генератора в наихудших условияхпрн наличии резерва мощности в системе (илиноминальной загрузке системы), ситуация, . 5когда одновременно совпадают два условия -частота меньше заданного минимального зна.мания и генератор перегружен, - может не.изменно сохраняться только в том случае,когда вся. система перегружена (в противном 10случае генератор успевает разгрузиться).По окончании этого интервала необходимоформировать Сигнал о перегрузке системы,по которому производится отключение частипотребителей, либо другие действия,...

Номер патента: 1156228

Опубликовано: 15.05.1985

Авторы: Ивенский, Каплан, Крупчук

МПК: H02P 3/24

Метки: асинхронного, торможения, трехфазного, электродвигателя

...тока, причем задержкана отключение реле обеспечиваетсявторьм конденсатором 20. Возможныи другие варианты отключения и задержки, реле, например по сигналуреле контроля частоты вращенияэлектродвигателя 15.Во время вращения двигателя 15тиристор 6 открываться не может,5так как размыкающий блок-контакт 4контактора разомкнут и разомкнутацепь управляющего электрода тиристора б. Сразу после отключенияконтактов 1,2 и 3 контактора тиристор 6 не открывается, пока череззамыкающий контакт 14 реле, диод 8,обмотки двигателя 15, диоды 17 и 18,резистор 10, диод 9 и диод 16 незарядится конденсатор 12, шунтирующий управляющий переход тиристора6 и тем самым обеспечивающий задержку, предохраняющую от короткогозамыкания питающей сети через дугуна...

Номер патента: 1155255

Опубликовано: 15.05.1985

Авторы: Даньшин, Каплан, Ситковская, Ситковский

МПК: A61B 17/00

Метки: ано-ректальных, атрезий, лечения

...анальный рефлекс слабо выражен. Наружные половые органы развиты правильно. По задней стенке влагалища, на высоте 3 см имеется свищевое отверстие диаметром до 1 см, через которое постоянно выделяется кал.На фистулоирригограммах дно атрезированной прямой кишки определяется выше пубкокцигеальной линии, дистальные отделы толстой кишки расширены, гаустрация отсутствует, ректо-вагинальный свищ короткий.В общеклинических и биохимических исследованиях отклонений от возрастной нормы нет.После проведения предоперационной подготовки, направленной на санацию толстого кишечника, под эндотрахеальным наркозом произведена операция; срединная лапоротомия. При ревизии органов брюшной полости обнаружено: сигмовидная кишка удлинена, расширена, диаметр...

Номер патента: 1149977

Опубликовано: 15.04.1985

Авторы: Каплан, Фейгельман

МПК: A61K 38/51

Метки: заживления, препарат, ран

...для ускорения заживления ран.Известен препарат, содержащий соляную кислоту и пепсин, исполь зуемый для лечения гнойных ран Г 13 .Однако известный препарат характеризуется недостаточной ранозаживляющей и некролитической активностью. ЮЦель изобретения - повышение ранозаживляющей и,некролитической активности препарата.Указанная цель достигается тем, что препарат для заживления ран, 5 включающий пепсии и кислоту, допол" нительно содержит глюкозу, гидроперит, а в качестве кислоты используют аскорбиновую кислоту при следующем соотношении компонентов, мас.В:Пепсин 15Аскорбиновая кислота 30Глюкоза 54,25Гидроперит 0,75П р и м е р. Больная К. 39 лет поступила в онкологическую клиническую больницу М 62 г.Москвы но поводу хондросаркомы...
