Каплан

Номер патента: 1325094

Опубликовано: 23.07.1987

Авторы: Ахметов, Барышников, Воронина, Замкин, Каплан, Комаров, Недовизий, Роговский

МПК: C21D 9/52

Метки: проволоки, термической

...осноне, В результате соприкосновения жидкости с поверхностью 5 нагретого металла вокруг движущейся проволоки образуется атмосфера водяного пара в виде паровой пленки(паровая рубашка), которая предохраняет нагретую проволоку от интенсив 10 ного окисления.Кроме того, при охлаждении сохраняется определенной длины паровая пленка вокруг движущейся в жидкости проволоки, благодаря чему повышает 15 ся однородность свойств и на поверхности проволоки образуется подсмазочный слой в виде тонкой окиснойпленки .В зависимости от длины участка20проволоки, проходящей через атмосферу образующегося водяного пара,получают подсмазочный слой такойтолщины и качества, которые позволяют осуществлять последующее волочение проволоки беэ дополнительнойоперации...

Номер патента: 1320630

Опубликовано: 30.06.1987

Авторы: Аронович, Каплан, Оркин, Панов, Спивак, Чурбаков

МПК: F27B 9/16

Метки: вращающимся, кольцевая, печь, подом

...рейкой 11, опирается на опорные ролики 12 и центрируется упорными роликами 13. Для уплотнения внутрипечной атмосферы печь снабжена водяными затворами 14. В зацепление с кольцевой зубчатой рейкой 11 входит приводная шестерня 15, приводимая во вращение электроприводом (не показан).Термообработка изделий предусмотрена путем струйной их обдувки теплоносителем-рециркулятом, подводимым к печи под давлением по трубам 16 в короба 17 через щели в коробах, Отвод рециркулята производят по трубам 18, Для удаления изделий из печи предусмотрен наклонный желоб 19, проложенный от окна 6 выдачи до охладителя.Печь работает следующим образом.Через окно 3 загрузки изделия загружают на всю длину каждого желоба, подаваемого к окну загрузки поочередно,...

Номер патента: 1318364

Опубликовано: 23.06.1987

Авторы: Гимельфарб, Каплан, Маслаев, Орлова, Рабинович, Фейлер

МПК: B23K 11/32

Метки: арматурных, каркасов, линия, сборки, сварки

...в соответствии с шагомпродольных прутков в свариваемой сетке. В днище рамки 12 имеются прорези19, расположенные с тем же шагом. Висходном положении рамка 13 под дейс"твием пружины 20 прижата к правому 18364 2 торцу рамки 12, при этрм щели в рамке 13 не совпадают с прорезями 19 в днище рамки 12, поэтому прутки не могут выпасть из щелей, Толкатель 2 1 через рычаг 22 может нажать на штырь 14 и, сжав пружину, сдвинуть рамку 13 относительно рамки 12 до такого положения, когда щели и прорези в рамках совпадают, и пруток сможет беспрепятственно выпадать вниз. Перемещение каретки 4 осуществляется приводом 23.Механизм 5 сварки состоит из станины 24, рычажных механизмов 25 с пневмоприводами 26 и парами электродов 27.Линия работает...

Номер патента: 1316753

Опубликовано: 15.06.1987

Авторы: Аверьянов, Каплан

МПК: B23B 33/00

Метки: поводковое

...упорами 10 рычагов 8 и удерживаетрычаги 8 в ориентированном положениисимметрично относительно оси устройства. Обрабатываемую заготовку устанавливают на центр 17. Кулачки 14разворачивают на осях 7, доводя досоприкосновения с заготовкой, и втаком положении закрепляют клеммовый ка 3 вилка 4 освобождают упоры 10, амуФта 6 с большой точностью устанавливается в размер между роликами 12рычагов 8, и при дальнейшем движенииштока 3 происходит зажим заготовки.4 ил,2зажим 16 болтами 15, жестко соединяя кулачки 14 через оси 7 с рычагами 8. Шток 3 с помощью привода .(не показан) перемещается, и вилка 4 освобождает упоры 10, а муфта 6 с большой точностью устанавливается в размер между роликами 12 рычагов 8, и при дальнейшем движении штока 3...

Номер патента: 1315470

Опубликовано: 07.06.1987

Авторы: Власов, Грудев, Каплан, Лега, Михайлин, Размахнин, Семенютин, Толстых

МПК: C10M 173/02

Метки: давлением, металлов, смазка, холодной

...в результате высаливания полиэтиленгликоля наповерхности пленки омыпенных пеков.Ионозтаноламид СЖК фракции С,о -Свводят в состав смазки как смачиватель, хорошо совмещающийся как с полиэтиленгликолем, так и с омыпенным пекем таллового масла. Количественное соотношение содержания монозтаноламида обеспечивает хорошее смачивание смазкой поверхностей трения при ее нанесении. Кроме того, моноэтаноламиды способствуют облегчению удаления остатков смазки с поверхности заготовки. Введение в смазку менее 0,2 мас,Х моноэтаноламидов СЖК фракции С 1 О -С,6 недостаточно для достижения равномерной пс толщине пленки смазки. Наблюдается неполное смачивание заготовки, в результате снижается антифрикциояная эффективность и противозадирные свойства...

Номер патента: 1309304

Опубликовано: 07.05.1987

Авторы: Бочаров, Гришуткин, Каплан, Кузнецов, Уласевич

МПК: H03K 23/66

Метки: деления, делитель, коэффициентом, переменным, частоты

...элемент 10 входные импульсы с шины 11 пос тупают на счетные входы счетчиков 1 и 9.После поступления на вход счетчика 1 количества импульсов, равного 2" - х., на выходе устройства появляется импульс переполнения счетчика 1. Этот импульс, проходя через цепь 4 и элемент 5, поступает ца вход разрешения предварительной записи данных счетчика 1, обеспечивая снова запись в него кода числа Яда. С выхода цепи 4 импульс поступает на вхол синхронизации элемента 7. В момент появления каждого 15 импульса последовательности с частотой следования 1/Квыходной код счетчика 9 соответствует остатку от числа импульсов лосчета (2" - хд), равному коэффициенту деления Кд, Этот кол элементом 7 сравнивается с программируемым колом остат ка от требуемого...

Номер патента: 1309252

Опубликовано: 07.05.1987

Автор: Каплан

МПК: H02P 9/04

Метки: автоматизированный, регулятор, частоты

...И 5 до новой начальнойустановки счетчика 4. Логические элементы И 15 и 16 выделяют с помощьюинверторов 8 и 9 интервалы отклонения Т от Т с учетом знака отклонения (элемент И 6 выделяет интервалТ - Т . при ТТа элемент И 15 - интервал Г = Т - Т при Т, Т).В течение интервалов ь на вход +Т реверсивного счетчика 10 импульсов поступают счетные импульсы полученные делением импульсов 1, а в течение интервалаэти импульсы2поступают на вход -Т реверсивного счетчика 10. В результате при одном знаке отклонения состояния счетчика 10 увеличиваются со скоростью, пропорциональной величине отклонения, а при противоположном знаке отклонения аналогичным образом уменьшаются. Увеличение или уменьшение состояния счетчика 10 происходит до тех пор,1 пока оно не...

Номер патента: 1308235

Опубликовано: 07.05.1987

Авторы: Барабанов, Каплан, Кольга, Михасенок, Степук

МПК: A01C 15/00, A01C 17/00

Метки: внесения, удобрений

...к сельскохозяйственному машиностроению, в частности к машинам для внесения удобренийЦель изобретения - повышение равномерности распределения удобренийпо площади поля путем снижения пульсации потока удобрений при подачеих на разбрасывающий рабочий орган.На чертеже изображена схема машины для внесения удобрений,Машина состоит из бункера 1 спланчатым транспортером 2 и заслонкой.3, выравнивающего транспортера4, выпуклого отражательного щитка 5, 15лопастного барабана 6, разбрасывающего рабочего органа 7. Выравнивающийтранспортер 4 закреплен на раме 8 машины шарнирно посредством винтовыхтяг 9-11 (могут быть и другие типы 20тяг с переменной длиной, например,телескопические). Отражательный щиток 5 присоединен к транспортеру 4посредством...

Номер патента: 1304938

Опубликовано: 23.04.1987

Авторы: Вассерман, Каплан

МПК: B08B 9/045

Метки: внутренней, поверхности

...Устройствопоказано внутри обрабатываемой трубы 6.Устройство для очистки внутренней ЗОповерхности изделий работает следующим образом.В исходном положении витки рабочей спирали имеют минимальный наружный диаметр, 35При необходимости очистки трубыбольшего диаметра после меньшего вал2 приводится во вращение приводомвращения устройства в направлении,противоположном направлению навивки 4 Оспирали, Вращение передается одномуконцу спирали 1, другой конец которой соединен с валом 3, Вал 3 заторможен тормозным средством 4 и невращается, За счет относительного 5вращения концов спирали происходитувеличение диаметра рабочих витковпоследней до упора их в стенку тру"бы 6, После этого спираль 1 передаетвращение на вал 3, оба вала и спираль Овращаются,...

Номер патента: 1304157

Опубликовано: 15.04.1987

Авторы: Вассин, Каплан, Сычев, Филиппов, Цыбульский

МПК: H02P 3/12

Метки: постоянного, электропривод

...3. Через включенный силовой тиристор 3 напряжение питания подается на якорь 2 и электродвигатель начинает работать.При работе электродвигателя черезизлучающий диод 17 оптронного тиристора 15, включенный параллельно якорю 2, течет ток, и,следовательно,оптронный тиристор 15 включен. Однако, поскольку тиристор 9 динамического торможения выключен, цепь оптронного тиристора 15, соединяющая обмотку возбуждения 6 и тиристор 9 динамического торможения, оказываетсяразорванной и в обмотке возбуждениятечет номинальный рабочий ток, определяемый резистором 5.При отключении пусковой кнопки 13происходит динамическое торможениеэлектродвигателя. Тиристор 9 динамического торможения включается ишунтирует схему включения силового тиристора 3, включая...

Номер патента: 1301919

Опубликовано: 07.04.1987

Авторы: Каплан, Фармаковский

МПК: E02B 9/06

Метки: водоводов, гидротехнического, глубинных, затворный, сооружения, узел

...затворов 5 водовода 2 или 3 находится в поднятом состоянии), открыть задвижку 9 и осуществить наполнение водой шахты 11 аварийно-ремонтного затвора 5 водовода 1 и межзатворного пространства между аварийно-ремонтным 5 и основным 6 затворами (вода течет в направлении от водовода 2 к водоводу 1) до тех пор, пока давление воды за аварийно-ремонтным затвором 5 станет равным давлению воды перед ним. Воздух из водовода 1 вытесняется водой и отводится через патрубок 15 с вен 19 2тилем6После этого осуществляетсяподъем затвора 5 в безнапорном состоянии. Когда поток воды под давлениемперепускается из шахты 11 по трубопроводу 7, то он, проходя через конфузор 8, сужается и "проскакивает"проточную часть задвижки 9 патрубка10, не...

Номер патента: 1301797

Опубликовано: 07.04.1987

Авторы: Викторова, Каплан, Пасечник

МПК: C03C 3/16

Метки: растворимое, стекло

...примеси других окислов в сумме не более 3,5 мас.Е, которые не изменяютсвойства стекла. В предлагаемом стекле укаэанные соотношения окисловБаО и К О к Р 0 обеспечиваэя переход основного стеклообразователяРО, в раствор и стекло в жидкойводе и ее растворах не выщелачивается, а полностью растворяется, чтоявляется одним из основных факторов,дающих возможность управлять раство-.римостью стекла. Помимо этого, управлять растворимостью позволяет гранулометрический состав, количество жидкой воды отдельно или находящейсяв смеси с другими компонентами, еетемпература и время нахождения стекла в жидкой среде. Кроме того, стекло обладает повышенными вяжущимисвойствами, Изготовление из негожидкого стекла требуемой плотностивозможно без применения...

Номер патента: 1301659

Опубликовано: 07.04.1987

Авторы: Глебов, Каплан, Мелентович, Рошак

МПК: B24B 13/00

Метки: асферических, поверхностей, станок, шлифования

...2, шлифовальную каретку 3, поворотный в горизонтальной плоскости стол 4. Перемещение шлифовальной каретки 3 осуществляется от шагового двигателя 5 через привод 6, ходовой винт 7 с гайкой 8 и сферический упор 9. Перемещение поворотного стола 4 осуществляется от шагового двигателя 10 через привод 11, барабан 12 и металлические ленты 13,Управление шаговыми двигателями осуществляется устройством 14 числового программного управления. Для подвода - отвода шпинделя изделия 1 служит пневмоцилиндр 15. Вращение шпинделя изделия 1 производится электродвигателем 16 через ременную передачу 17, шпинделя инструмента - электродвигателем 18 через ременную передачу 19. Перемещение в горизонтальной плоскос ти поворотного стола 4 производится вокруг оси...

Номер патента: 1299725

Опубликовано: 30.03.1987

Авторы: Горлов, Каплан, Махлин, Федотенков, Филиппов, Яшунский

МПК: B23K 9/00, B23K 9/06

Метки: дуговой, переменным, сварки, током

...4 или 5 в зависимости от полярности на дуге.Одним из исполнений устройства для луговой .сварки переменным током являетсяИспользование предлагаемого устройс вадуговой сварки переменным током позволяет повысить устойчивость горения дуги, а сле довательно, и качество сварного соедицеция.По сравнению с серийными установкамидля сварки переменным током, где регулирование сварочного тока осуществляется за счет иодмагничивация сварочного трацсформатора, предлагаемое устройство для луговой сварки переменным током обеспечивает более стабильный процесс горения сварочной дуги, кроме того, позволяет упростить 5 10 15 20 25 30 35 40 45 схема электрическая принципиальня (фиг.2), которая работает следующим образом.При положительной полуволне питающего...

Номер патента: 1298255

Опубликовано: 23.03.1987

Авторы: Бескаравайный, Бреньков, Гафаров, Гренц, Каплан, Кошелев, Тарасов, Удалов, Чахотин, Шурчков

МПК: C22B 15/06

Метки: конвертирования, медных, штейнов

...конвертирования, обработкушлака перед первым сливом ведут штейном, содержащим 25-40% меди в количестве 20-100 т на 1 т извлекаемой из шлака меди, и продувают в течение 1-2 мин, а каждую последующую порцию шлака обрабатывают штейном с повышенным на 5-10% содержанием меди и увеличивают время продувки в 1,5-2 раза. Подача перед сливом шлака штейна в количестве, большем, чем 100 т на 1 т извлекаемой меди может привести к перегрузке конвертера и выбросу массы через его горловину,1 129825Изобретение относится к цветнойметаллургии, в частности к металлургии меди, и может быть использованопри конвертировании медных штейнов.Цель изобретения - сокращение 5длительности процесса конвертирования,Способ осуществляется следующимобразом.В...

Номер патента: 1294845

Опубликовано: 07.03.1987

Авторы: Агаханов, Дейнеко, Долженков, Дробязко, Калиновский, Каплан, Колосов, Михайлин, Нохрин, Прилучный, Стародубов, Толстых

МПК: C21D 1/56, C21D 9/06

Метки: крупногабаритных, термической

...до температуры1100-1200 С перед штамповкой и отбортовкой горловины патрубка, последующую сварку нижней и верхней частей и высокий отпуск для снятия остаточных напряжений, - помещают в печьс выкатным подом, нагревают до 930950 С, выдерживают в печи при этойтемпературе, после чего с помощьюкрана и захватного приспособления по,гружают в установку для ускоренногоохлаждения и задают в печь с выкатным подом для проведения отпуска.Зависимость величины коробленияот концентрации бишофита в кипящемрастворе представлена в таблице.Иэ данных таблицы следует, что приЗ 5использовании в качестве охлаждающей среды кипящей воды без добавкибишофита (температура 100 С - пример 1) величина коробления торцов тройников превышает на 11,5% значе- Ния,...

Номер патента: 1294344

Опубликовано: 07.03.1987

Авторы: Ашурова, Гукасов, Демуров, Ефуни, Каплан

МПК: A61G 10/02

Метки: гипербарической, индивидуальной, оксигенации, чувствительности

...редко спаренные экстрасистолы, дли.тельные пароксизмы мерцательной аритмии. При исследовании центральной гемодинамики отмечается гипердинамический тип кровообращения, увеличение объема левого желудочка, со стороны кислотно-щелочного состояния (КЩС) - компенсированный метаболический ацидоз. Проведен курс ГБО на режиме 1,3-1,5 ата 40 мин, 12 сеансов, За время лечения был один приступ мерцательной аритмии, который прошел на сеансе.После курса ГБО боли полностью прошли, уменьшились перебои, приступы аритмии стали редкие и короткие, до 30 мин, проходили самостоятельно или после приема валокордина, Умень" шилась нагрузка на левый желудочек снижение его работы в 1 мин),к концу курса лечения нормализовался метаболический компонент КЩС. На...

Номер патента: 1292960

Опубликовано: 28.02.1987

Авторы: Каплан, Филиппов, Холмянский

МПК: B23K 9/10

Метки: полуавтоматом, сварочным

...О, который через пла ту 20 переключателя режимов поступает на вход схемы совпадения 10 и независимо от положения пусковой кнопки 22 переключает ее, что приводит к выдаче на блок 8 команды на отсчет завершающих позиций цикла и его окончание. При этом с блока 8 цикла последовательно через заданные промежутки времени выдаются команды: сигнал 1 нз узел управления 5 блока формирования импульсов 4 управления тиристорами и одновременно через дифференцирующий конденсатор 7 на управля,опций электрод ти тора б динамического торможения, приводит к отключению тиристоров 2, вклк чснию тиристора 6 динамического торможения и, следовательно, к резкой остановке двигателя 3; сигнал О - на вход схемы совпадения 10 через плату 21 нереклк,а теля режимов....

Номер патента: 1291296

Опубликовано: 23.02.1987

Автор: Каплан

МПК: B23B 31/02

Метки: патрон, самоцентрирующий

...патрона по авт.св. Ф 1142229,Целью изобретения является расширение технологических возможностей путем закрепления жестких и нежестких тонкостенных деталей эа счет компенсации центробежных сил, действующих Йа патрон при большой частоте вращения.На фиг.1 показан самоцентрирующий патрон, разрез; на фиг,2 - вид .А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1.1 Патрон содержит корпус 1 и жестко скрепленный с ним переходной фланец 2,В Т-образные пазы корпуса 1 вставлены рабочие кулаки 3, находящиеся ,в зацеплении с головками 4 трехплечих рычагов 5, установленных на осях 6 в цилиндрических вкладышах 7, размещенных в точных соосных отверстиях, выполненных равнорасположенными по окружности в корпусе 1 и переходном фланце 2. Головки 8...

Номер патента: 1291198

Опубликовано: 23.02.1987

Авторы: Бодров, Вейлерт, Истратов, Калинин, Каплан, Ромашин, Скрябин, Соколов, Сорокин

МПК: B01J 2/04

Метки: гранулирования

...материалов, минеральных и других высококачественных веществ, например гранул карбамида, нитроаммофоски и др.Цель изобретения - интенсификация процесса гранулирования. 1 ОНа фиг. 1 приведено устройство для гранулирования расплавов; на фиг. 2 - разрез А - А на фиг. 1.Устройство содержит гранулятор 1, узел охлаждения, выполненный в виде тора 2, патрубок 3 для подачи хладагента из тора в рабочее пространство башни. К тору прикреплены хомуты 4 и тяги 5 для подвешивания тора и ориентации его в пространстве относительно гранулятора 1. Устройство содержит также трубопроводы б и 7 для Предлагаемое устйройство для гранулирования карбамида, в котором расход хлад- агента (углекислоты) составляет 10 Я по массе от производительности...

Номер патента: 1290465

Опубликовано: 15.02.1987

Авторы: Бабушкин, Каплан

МПК: H02P 9/04

Метки: регулятор, частоты

...первых т информационых выходов счетчика 5, триггера 6, а также выходов элементов 17 и 15.Для надежной записи в регистр 7 импульсы записи и импульсы начальной установки счетчика 5 разнесены по времени одно- вибраторами 3 и 4 (фиг. 2), т.е. сначала производится перезапись с одновибратора 3, а затем по окончании записи начальная установка импульсом с одновибратора 4.В результате состояния информационных выходов ЯЯ+ регистра 7 постоянно соответствуют текушему значению отклонения "1 и знаку отклонения, а состояния двух последних выходов Я +, Я +з идентифицируют область вхождения Ь 1 в заданну 1 о зону. В случае, если Л 1 имеет положительный знак (Т - отрицательный) и выходит за заданную область, на выходе 1 О 15 20 40 45 50 55 О,+...

Номер патента: 1288891

Опубликовано: 07.02.1987

Автор: Каплан

МПК: H02P 9/04

Метки: регулятор, частоты, электроагрегата

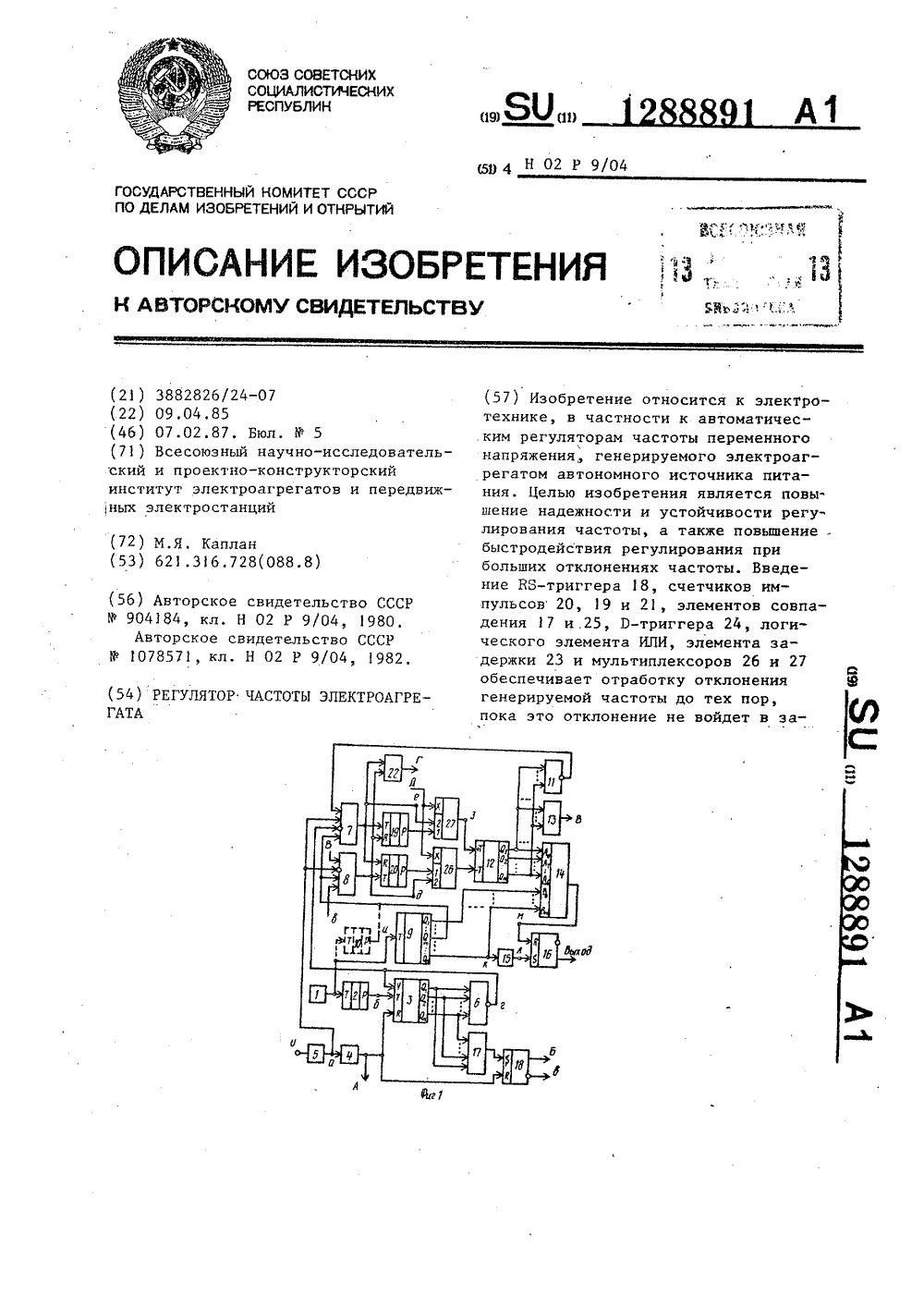

...логических элементов И 8 или 7 через вто- .рой логический элемент ИЛИ 22 поступают на счетный вход пятого счетчика 21 импульсов, предварительно установ- З 5 ленного в ноль по ега Н-входу импульсом с первого однавибратара 4, В случае, если ЬТЬТэс, фиг. 5, диаграммы в точках А,Г,Н,Д,З, обозначенных на фиг. 1 и 2), пятый счетчик 21 40 импульсов достигает состояния, соответствующего Ь Тз , и на выходе третьего элемента 25 совпадения формируется в этот момент уровень логического нуля, запрещающего дальнейший 45 счет импульсов пятым счетчиком 21 импульсов да очередного ега сброса.Если третий элемент сравнения выполняется в виде логического элемента И-НЕ, та ан подключается при этом к выходам тех разрядов пятого счетчика импульсов, которые при...

Номер патента: 1288890

Опубликовано: 07.02.1987

Авторы: Каплан, Школьник

МПК: H02P 9/04

Метки: корректор, частоты, электроагрегата

...заданного значения с учетом зоны нечувствительности А Т необходимо сравнить длительность Т с интервалами Т., и Т (на фиг.З диаграммы потенциалов в точках а, б, в, г, д, е, показанных на фиг. 1). Эта операция осуществляется логическими элементами И 6 и .В случае, если ТсТпервый логический элемент И 6 выделяет интервал , =Т-Та если ТъТ, то второй логический элемент И 7 выделяет интервалТТИнтервалы с, и о. стробируются импульсами с формирователя импульсов. На выходах логических элементов И 7 и 6 получаются, таким образом, пачки импульсов с числом счетных импульсов, соответствующихили. Эти пачки импульсов поступают на соответствующий выходной расширитель 13 или 12 импульсов либо без изменений, либо через дополнительные счетчики 11 и ,О...

Номер патента: 1288525

Опубликовано: 07.02.1987

Авторы: Гуревич, Каплан, Михрютин

МПК: G01M 13/02

Метки: динамических, зубчатых, испытаний, передач, стенд

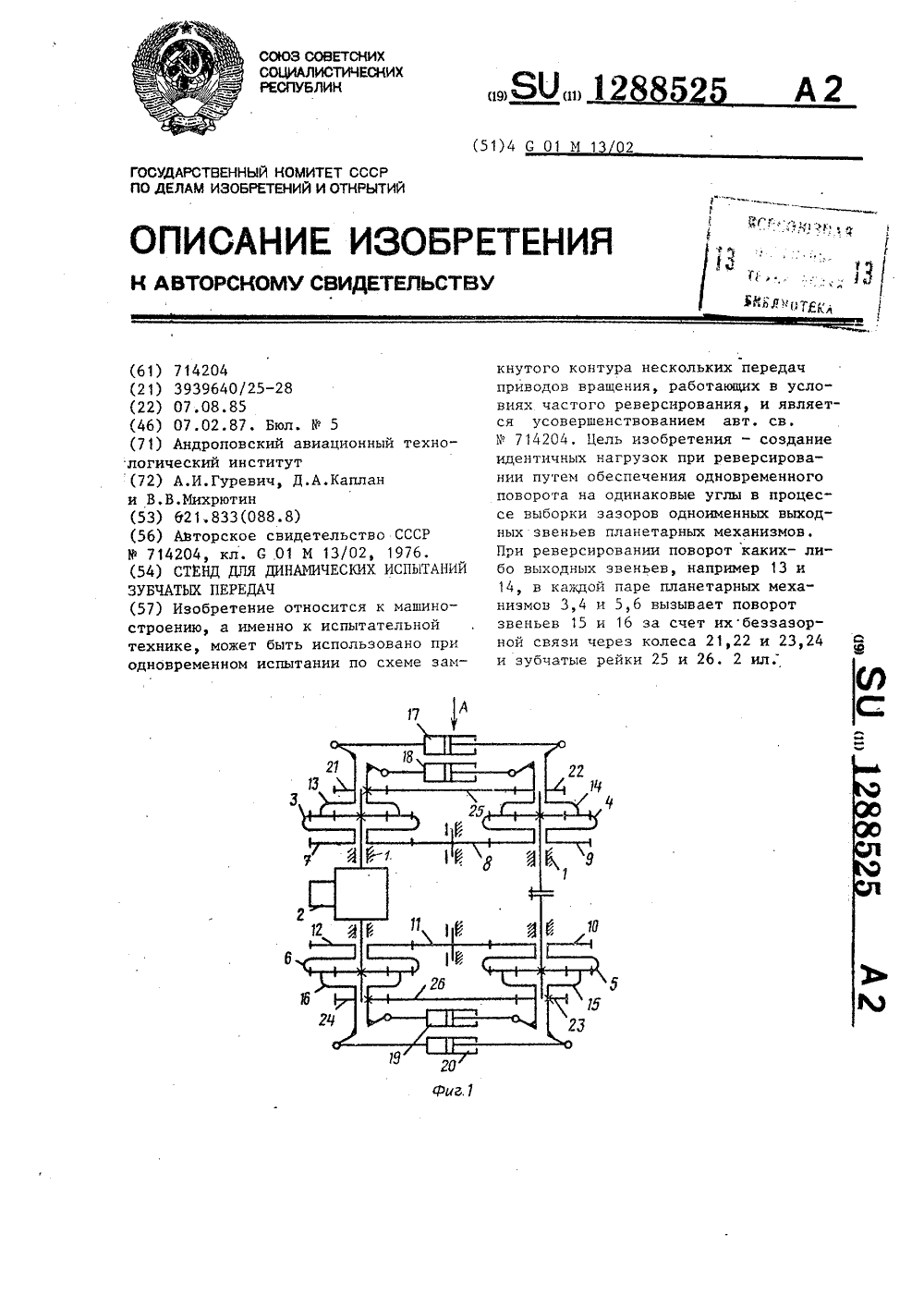

...одноименных выходных звеньях 13-16 планетарных механизмов 3-6, соединенных через нагружатель, например гидроцилиндры 17-20, установлены дополнительные колеса 21-24. Колеса 21-24 попарно соединены соответственно зубчатыми ф рейками 25 и 26, позволяющими одноименным выходнйм звеньям 13-16 планетарных механизмов 3-6 одновременно поворачиваться на одинаковые. углы в процессе выбора зазоров в переда чах стенда при реверсировании направления нарушающего момента.Стенд работает следующим образом.Гидроцилиндры 17 и 19 закручивают 4 О замкнутый контур стенда, прикладывая нагрузку к одноименным выходным звеньям 13-16 планетарных механизмов 3-6, передающих ее на испытуемые колеса 7-12. Включением привода 2 при водятся во вращение все передачи...

Номер патента: 1288348

Опубликовано: 07.02.1987

Авторы: Давыдов, Каплан, Колосов

МПК: F04B 47/02

Метки: насосная, скважинная, штанговая

...6 емкостью 9 с реагентом,выполненный в виде пары плунжер 10 - цилиндр 11, и систему трубопроводов 12 и 13 для соединения между собой емкости 9, дозировочного насоса 7 , и скважины 14. Цилиндр 11 дозировочного насоса 7 выполнен совместно с верхней траверсой 3 канатной подвески 2, а его плунжер 10 связан с полированными штоком 1. В верхней части цилиндра 11 дозировочного насоса 7 установлены всасывающий 15 и нагнетательный 16 клапаны, через которые реагент из емкости 9 поступает в цилиндр 11 дозировочного насоса 740 по трубопроводу 12 и нагнетается в 2затрубное пространство скважины 14 по трубопроводу 13. Объем цилиндра 11 дозировочного насоса 7 и трубопровода 12 заполняется реагентом во время монтажа скважинной штанговой насосной...

Номер патента: 1287187

Опубликовано: 30.01.1987

Авторы: Гришуткин, Дарсалия, Каплан, Новиков, Романенко, Рухая

МПК: G06F 11/30

...55-58, элемен 1 ты И 59-64, интерфейс 65, входы адресные 66, управления 67, "Считывание" 68, "Запись" 69, "Сброс" 70, входы-выходы 71 данных, группа счетчиков 72, фгруппа элементов ИЛИ 73,первая и вторая группы элементов И74, 75, группа блоков 76 памяти.Устройство работает следующим образом. Количество блоков 24 памяти опре деляется в зависимости от числа контролируемых объектов контроля. Количество триггеров в строке блоков 24 памяти определяется максимальным количеством проверок или объекта конт роля, Количество триггеров в столбце определяется количеством систем, задействованных при всех возможных проводимых проверках. Перед началом работы в блоки 24, 25 памяти с помо щью дешифратора 23 по информации, поступающей с входов адреса 66,...

Номер патента: 1286170

Опубликовано: 30.01.1987

Авторы: Даньшин, Каплан, Сильченко, Ситковский

МПК: A61B 17/00, A61B 17/11

Метки: кишки, резекции, толстой

...форма, 1 степень субкомпенсированной стадии.5 10 5 20 25 В течение 1 О дней проводили предоперационную подготовку, направленная на санацию кишечника, коррекцию обменных нарушений, детоксикацию.Срединная лапаротомия. При ревизии органов брюшной полости обнаружено: аганглионарная зона длиной до 15 см захватывает надампулярный отдел прямой кишки и частично сигмовидную кишку диаметром до 3 см; проксимальный конец сигмовидной кишки, воронкообразно расширяясь, постепенно переходит в расширеную до 10 - 12 см агаустрированную с гипертрофированной и склерозированной стенкой нисходящую и поперечную ободочную кишку; правая половина ободочной кишки диаметром до 4 - 6 см, стенка ее гаустрирована без выраженных видимых патологических изменений....

Номер патента: 1285365

Опубликовано: 23.01.1987

Авторы: Бобров, Каплан, Майзенберг, Мошкович

МПК: G01N 29/04

Метки: дефектов, изделиях, ферромагнитных

...колебаний происходитв точке в пластине 3 (фиг. 2 и 4). Далее колебания, распространяясь, отражаются многократно от краев А и С пластины 3, регистрируются катушкой 4 преобразователя и усиливаются усилителем 6 (фиг. 6 б).Последовательность полученных при этомимпульсов следующая. Импульс 1 (фиг. 3 и 5) представляет собой результат сложения двух однократноотраженных импульсов, первый из которых прошел до сложения 30путь ВА+АВ, а второй - ВС+СВ. Импульс 11 - результат сложения двукратноотраженных импульсов, прошедших путиВА+АС+ СВ и ВС+СА+АВ соответственноИмпульс 111 - результат сложения вторых однократно отраженных импульсов, прошедших удвоенное р"сстояние. Импульс 1 Ъ - 35результат сложения прошедших удвоенное расстояние двукратно...

Номер патента: 1284619

Опубликовано: 23.01.1987

Авторы: Грицай, Ефанов, Забелин, Каплан, Рабинович

МПК: B21B 13/00

Метки: газа, клетей, полосовых, прокатных, пыли, станов, удаления

...20 (например, откидных болтов или штырей).Прокатываемый материал имеет возвратно-поступательное движение и установку, необходимо предусматривать с обеих сторон группы.Предлагаемая установка для удаления пыли и газа от клетей полосовых и листовых станов работает следующим образом.Воздух, поступающий из приточной вентсистемы 14 в цилиндрический насадок 2,истекает через перфорированные отверстия 3 к поверхности прокатываемого материала 13 и отсекает поток воздуха с пылью и газом, движущийся из очага деформации в 5 1 О 15 20 25 30 35 сторону транспортировки прокатываемого материала. Запыленный воздух через перфорированные отверстия 3 поступает во всасывающий патрубок 4, заполненный водяным туманом, создаваемым Змонтированными в...

Номер патента: 1283647

Опубликовано: 15.01.1987

Авторы: Каплан, Мельников, Шаповалов

МПК: G01N 29/04

Метки: дефектоскопа, крепления, преобразователя

...содержит корпус 1, пружинящую пластину 2 для крепления преобразователя 3 на одном ее конце и поджимной узел, выполненный в виде кронштейна 4, шарнирно соединенного с корпусом 1 с возможностью фиксации его положения и жестко связанного со свободным концом пружинящей пластины 2, подвижно установленного в корпусе 1 с возможностью фиксации ползуна 5 с роликом 6 и регулировочным фиксатором 7,при этом ролик 6 кинематически соединен с пружинящей пластиной 2, а регулировочный фиксатор 7 установлен в корпусе 1, 30Кроме того, на чертеже показаны электромагнит 8 с сердечником 9 и фиксатор 10 для фиксации кронштейна 4, Показано контролируемое изделие 11.Устройство крепления преобразователя дефектоскопа работает следующим образом. При установке...
