Калашник

Номер патента: 958575

Опубликовано: 15.09.1982

Авторы: Бродский, Калашник

МПК: E01D 17/00

Метки: компенсаторами, температурных, технологический, трубопровод, удлинений, эстакада

...2 ОУсилия от сил внутреннего давления, трения и упругой деформации втехнологических трубопроводах 14 передаются пролетным строениям 5. Поскольку жидкость в осевых компенса 25торах 8 несжимаема, указанные нагрузки воспринимаются этими осевыми компенсаторами 8, упорами 9 и 12, траверсой 10, тягами 11 и пролетнымистроениями 5 и не передаются на анкерные опоры 3 и их Фундаменты 4.При изменении температуры окружающей среды пролетные строения 5 удлиняются (сокращаются) так же удлиняются (сокращаются) осевые компенсаторы 8. 35Величина температурной двформациипролетных строений определяется последующей формулеА 1 = Ы 1. ь 1,где с(, " коэффициент линейного рас,ширения 1/град (для сталии железобетона он приблизительно равен 1,210 ф);- длина...

Номер патента: 942701

Опубликовано: 15.07.1982

Авторы: Калашник, Филатов

МПК: A61B 17/00

Метки: лечения, ринита, хронического

...через всю раковину сзади наперед удаляют полоску слизистой оболочки с еесосудиста-нервными образованиями.2. Устройство для лечения хронического ринита, содержащее рабочуючасть с режущей кромкой и рукоятку,о т л и ч а ю щ е е с я тем, чторабочая часть снабжена двумя параллельными лезвиями, причем режущаякромка выполнена прямолинейной и рас.положена между лезвиями.Источники информации,принятые во внимание при экспертизе1. Темкин Я.С., Рутенберг Д.И,Хирургические болезни носа, придаточных пазух носа и носоглотки. И.,"Медицина", 1949, с. 121-123,2. Каталог А/О Швабе, "Медицина",Ю 6, 1901, с. 313, фиг. 4999. 3 94270 прямолинейной .и расположена между лезвиями 5,Способ осуществляют следующим образом.После предварительной промедикации...

Номер патента: 922796

Опубликовано: 23.04.1982

Авторы: Калашник, Лелюк

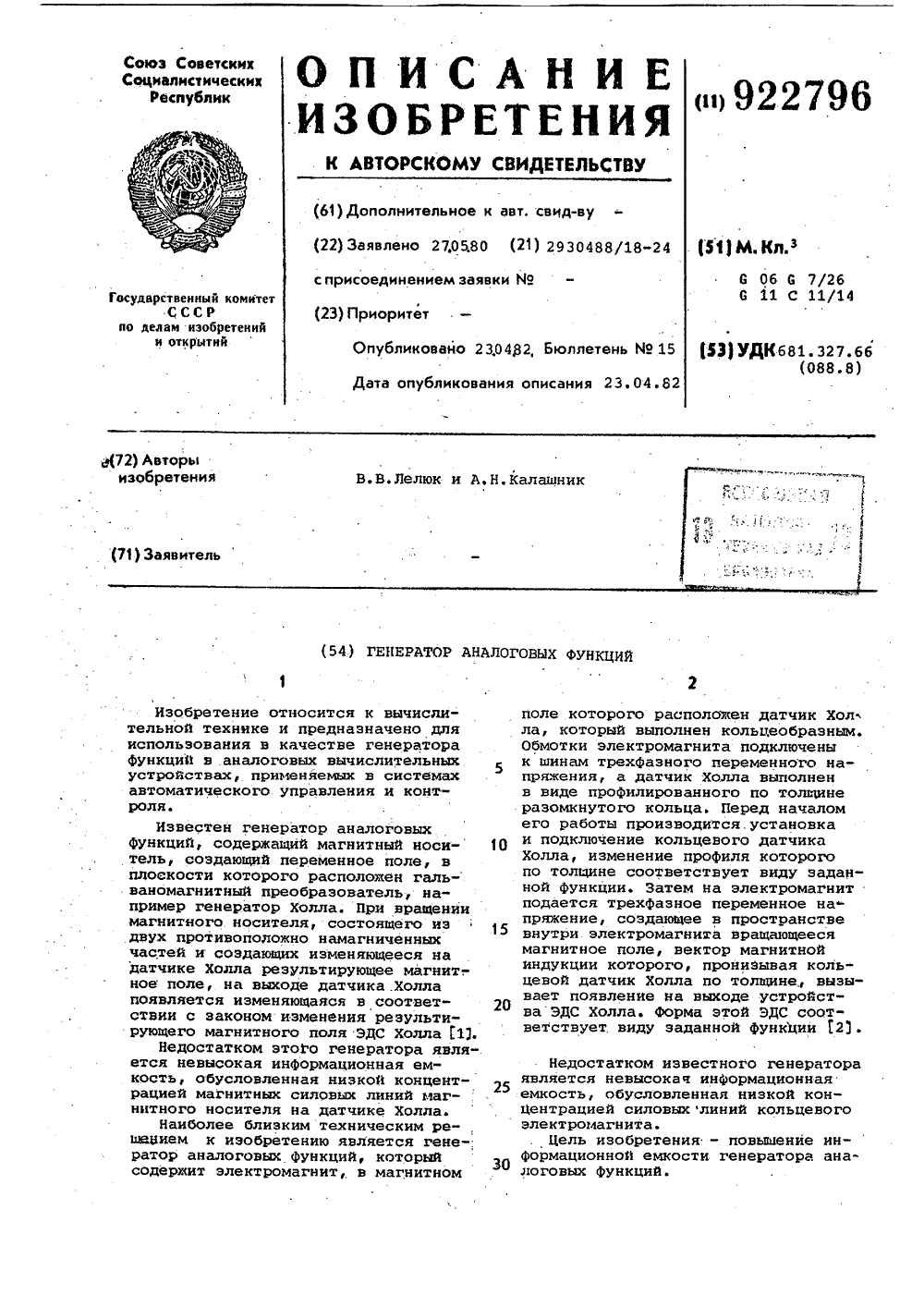

МПК: G06G 7/26

Метки: аналоговых, генератор, функций

...устройства ЭДС Холла. Форма этой ЭДС соответствует. виду заданной функции 121.Поставленная цель достигается путем того, что генератор аналоговых функций, содержащий профилированный по толщине в соответствии с заданной функцией датчик Холла, содержит прилежацую к датчику Холла 5 магнитоодноосную пленку с цилиндрическими магнитными доменами (ЦДМ), на поверхности которой расположены проводники генерации и продвижения ЦДМ. 10На Фиг,1 приведено схематическое изображение предлагаемого генератора аналоговых функций на фиг.2 график изменения выходного напряже". ния, соответствующего заданной Функ" 15Генератор аналоговых функций содержит магнитоодноосную пленку 1 с ЦДМ 2, профилированный по толцине датчик 3 Холла, расположенный вдоль...

Номер патента: 858739

Опубликовано: 30.08.1981

Авторы: Калашник, Козик, Мигальцо, Сечина, Соколов

МПК: A41H 43/00

Метки: качества, оценки, плечевых, посадки, швейных

...из верхней точки А оката рукава, с линейкой 21. Планку 20 фиксируют на шаблоне 9 винтом 22. Ползун 23, смонтированный на планке 20, выполнен перемещаю" щимся вдоль нее с воэможностью фиксации в любой точке и снабжен планкой с линейкой 24. В верхнем кольце 3 жестко закреплен стержень 25 с пазом 26 (фиг. 3). Винт 27 выполнен пустотелым, на нем закреплено кольцо 28, в котором нарезана резьба для винта 29. На винт 27 накручен перемещающий. ся по резьбе ползун 30, на котором шарнирно закреплены соединительные звенья 31, связанные со стержнями 6.Устройство работает следующим образом.На стержень 1 устанавливают втулки 2, из которых верхнюю закрепляют так, чтобы метка 11 шаблона 9 находилась на одном уровне с верхней точкой А оката рукава на...

Номер патента: 842881

Опубликовано: 30.06.1981

Авторы: Воробьев, Гришин, Калашник, Кривенков

МПК: G07C 3/08

Метки: вания, изделия, определенияоптимального, периода, функциониро

...3. На первый вход этого сумматора поступает сигнал, соответствующий времени нахожде- низ 1-й подсистемы в состоянии отказа т = =0)д 1. При периоде технического обслуживания сложной системы, равном ц, он поступает на второй вход первого блока 6 умножения, на первый вход которого из блока 5 памяти вводится параметр С, определяющий расход ресурса в единицу времени 1-й подсистемой. Результат умножения, равный средней величине израсходованного ресурса 1-й подсистемой в состоянии отказа С (с - Р. (1) М, записывается на второй вход второго сумматора 8. На первый вход этого сумматора поступает из блока 5 памяти параметр р, определяющий расход ресурса на техническое обслуживание, Результат суммирования д + С(с - Я"р)й) засылается на первый...

Номер патента: 842208

Опубликовано: 30.06.1981

Авторы: Гринсберг, Калашник, Резник

МПК: F02B 37/00

Метки: внутреннегосгорания, газотурбинногонаддува, двигатель, поршневой, системой

...двигателя.1 ОНа чертеже представлена схемапредлагаемого двигателя с системойгазотурбинного наддува.Выхлопной коллектор 1 двигателя2 посредством трубопровода 3 магистрали выхлопных газов соединен совходом 4 компрессора 5 подкачки,приводной вал 6 ротора которого через муфту 7 и дополнительный передающий механизм 8 связан с коленчатымвалом 9 двигателя 2. Выход 10 компрессора 5 сообщен с сопловым устройством 11 газовой турбины 12, ротор13 которой имеет общий с воздушным,нагнетателем 14 вал 5. Выходное уст842208 Формула изобретения 3ройство 16 нагнетателя 14 сообщено се впускным коллектором 17 двигателя 2.Устройство работает следующим образом.5Выхлопные газы по трубопроводу 3 поступают на вход 4 компрессора 5 подкачки, в котором происходит...

Номер патента: 831474

Опубликовано: 23.05.1981

Авторы: Горячев, Калашник, Синяткин, Слепушкин

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионнойобработки

...самоиндукции в коротко-замкнутом контуре. При этом"принципиально изменяются условия возникновения и действия тока в короткозамкнутом контуре генератора. В период нарастания тока импульс проходит только по одной половине цепи короткозамкнутого контура. Например, при заряде емкостного накопителя 5, зарядный ток протекает по цепи: источник питания 6, тиристор 1, емкостной накопитель 5, вентиль 4, токоподводягцая шина 9, электроэрозионный промежуток 7, токоподводящая шина 11, источник питания 6. При этом из двух токо- подводящих шин 9 и 11 в цепь короткозамкнутого контура входит только шина 9, следовательно, при возникновении ЭДС само- индукции в индуктивностях токоподводяших шин 9 и 1 в короткозамкнутом контуре будет протекать ток только...

Номер патента: 825860

Опубликовано: 30.04.1981

Авторы: Калашник, Новичкова, Ростовский

МПК: E21B 33/138

Метки: раствор, тампонажный

...близким техническим решением к предлагаемому является тампонажный раствор, содержащий акриламид, Йй -метилен-бис-акрнламид, персульфат аммония, добавку - тиосульфат натрия и воду 2,Однако изолирующи епь являетсяхрупким,Цель изобретения - повышение деаформационных свойств раствора,Поставленная цель достигается тем,что в качестве добавки тампонажныйраствор содержит пиросульфит натрия содержит хпористый укяцем соотношении ин3 825860 .фСвойства раствора представленЫ и Опыты Ьоказьваот, что предлагаемый таблице. раствор ймеет высоку 1 о проникающую способность в мелкие поры и тспйие треТак, введение 2 пС 12, особенно в ко- щины горных пород, личестве 2,мас,% и выше, сокращает Добавка хлористого цинка увеличи,5время,...

Номер патента: 821601

Опубликовано: 15.04.1981

Авторы: Калашник, Козик, Маляренко, Мигальцо, Нестеренко, Онищенко, Орлов

МПК: D06F 71/28

Метки: разутюжки, швейныхизделий, швов

...подаваемого пластификатора (не показан). Регулировка осуществляется, например, посредством винтов с ручкой, перекрывающих подводящую магистраль. Плита 1 со стороны .контакта с обрабатываеьым изделием 9 имеет закругленные грани для ориентации обрабатываемого шва 3. Ролики 4 подвижны относительно шва 3 н подпружинены к нему, что позволяет обрабатывать разнотодцинные швы и места, где в область шва попадает несколько слоев ткани, например в брюках места втачивания карманов, где ткань верха обрабатывается вместе с мешковиной и подкладкой. По форме ролики 4 выполнены в виде тел вращения вогнутыми, причем радиус кривизны вогнутости соответствует радиусу закругления граней плиты 1. Средства охлаждения изделия после. обработки...

Номер патента: 818599

Опубликовано: 07.04.1981

Авторы: Белик, Калашник

МПК: A61B 17/00, A61B 5/05

Метки: воспалительныхосложнений, прогнозирования, раны

...Проводят реометрию, импеданс при частоте тока 1 50 кГц в первый день 5500 м, на второйдень - 400 Ом и сохраняется в последующем на низших цифрах (в пределах 160 - 330 Ом).На шестой день развивается нагноение,не оз тканей.р и м е р 2. Больная О. поступила вклинику с открытым переломом костей левого предплечья. Рана зашита. Проводят реометрию, импеданс в первый день 25 650 Ом, на второй день повышается до880 Ом и сохраняется в последующем на высоких цифрах (900 - 1000 Ом).Рана заживает без нагноения и воспалительных осложнений.30 С помощью способа было обследовано73 больных после ранений.818599 Составитель Е, КореневаТехред А, Камышникова Корректор Р, Беркович Редактор Е. Хорина Заказ 628/2 Изд. Мо 256 Тираж 694 ПодписноеНПО Поиск...

Номер патента: 818518

Опубликовано: 07.04.1981

Авторы: Авдеев, Калашник, Ковалевский, Роднищев, Телятников, Тепляков, Ульянов, Чикунов

МПК: A01B 69/04

Метки: вождениясамоходных, группового, сельскохозяйственныхмашин

...15 коммутируется ключами 17, 18, управляемыми от коммутатора 16, и излучается одним из взаимно перпендикулярных вибраторов. При этом один вибратор расположен параллельно курсу, другой - перпендикулярно. Сигнал, излучаемый антенной передатчика, принимается приемными антеннами радиоприемников 19 - 22, установленными на ведомых тракторах 1, 2. На входы приемников 20 и 21 подается напряжение с двух взаимно перпендикулярных вибраторов 10 и 11 или 8 и 7, причем один вибратор установлен параллельно курсу ведомого трактора, другой вибратор - перпендикулярно. Таким образом, и на передающем, и на приемном конце имеем направленные антенны для устройства измерения угла. Сигналы с выходов радиоприемников 20 и 21 поступают на схему...

Номер патента: 798927

Опубликовано: 23.01.1981

Авторы: Воробьев, Гришин, Калашник, Кривенков

МПК: G07C 3/08

Метки: контроляи, обслуживанияизделия, определенияоптимального, периода, технического

...поступает на вторсй вход блока 10 умножения, На первый вход этого блока умнояения подается параметр С. Результат произведения параметра С на время Ю 1, заданное датчиком времени, суммируется в третьем сумматоре. 8 с параметроми поступает на блок 9 деления, где реализуется операция Рф + СХ 1. Результат с блока 9 деления подается на второй вход первого блока 5 умножения, Свыхода этого блока умножения сигнал,соответствующий среднему непроизводительному расходу ресурса Сф призаданном датчиком 1 времени значенииХ, посылается на вход первого регистра 11 памяти и на второй входблока 13 сравнения. В исходнОм состоянии перед началом работы уст.ройства оба его регистра памяти переводятся в нулевое ссстояние, Впоследующем при передаче...

Номер патента: 744587

Опубликовано: 30.06.1980

Авторы: Аноприенко, Калашник, Сирота, Харитонов

МПК: G06F 15/00

Метки: микропрограммный, процессор

...бт величины выбранной командной информации и формата текущей команды в блоке бформирования остатка устанавливается код, который определяетщ величину остатка.После выполнения текущей .команды и выхода на очередную, блок1 микропрограммного управления анализирует состояние, блока б формиу рования остатка, и если остаток ест60 то очередная команда или начало еечитается из блока 5 местной памяти ичерез регистр 3 коммутации помещается в регистр 4 команд,Если в остатке часть команды илиостаток нулевой, то происходит чтение командной информации иэ опера-тивной памятиАдрес командной информации хра-.нится в фиксированной ячейке блока 5местной памяти. При чтении командной информации адрес читается изблока 5 местной памяти и через регистр 3...

Номер патента: 744582

Опубликовано: 30.06.1980

Авторы: Белов, Бычковский, Дробязко, Калашник, Портнов

МПК: G06F 11/00

Метки: диагностики, логических, неисправностей, схемах

...одиночных неисправностейкоторые приводят к одинаковым реакциям у=1 улу" у 1 п. Дешифратор б, в зависимости отвыходных значений %=(Н,Оа, -Ок 1блока 5, обеспечивает формированиевыходных сигналов, каждому из которых соответствует одна или несколько неразличимых неисправностей диагностируемой схемы 4,Схемы ИЛИ 7 производят коммутациюсигналов дешифратора б по счетчикам8, причем каждому из счетчиков 8 соответствует одна из неисправностейпроверяемой схемы,Блок 9 идентификации неисправностей осуществляет сравнение значений счетчиков 8 до того момента нре 1 О мени, пока содержимое одного иэ нихне превысит содержимого остальных,при этом выдается сигнал на индикацию номера счетчика 8 с максимальнымзаполнением, Зафиксированный номер15 счетчика...

Номер патента: 724157

Опубликовано: 30.03.1980

Авторы: Вивдюк, Калашник, Строителев, Фомин

МПК: B01D 3/32

Метки: ртути

...образом.Исходная ртуть с помощью загрузочного устройства 15 поступает в куб-испаритель 6 реактора 4 термической обработки. При этом нагреватель 5 реактора обеспечивает необходимую температуру термообработки, а нагреватель 14 куба-испарителя - температуру для обработки материалов с необходимой скоростью. Неконденсирующиеся газы, выделяющиеся в процессе термообработки откачиваются по трубопроводу 7 вакуумным ртутным диффузионным насосом 8. При этом форвакуумный насос 9 обеспечивает необходимое предварительное разрежение. Ловушка 10 препятствует проникновению паров ртути из трубопровода в рабочее пространство форвакуумного насоса и предотвращает обратный процесс диффузии паров масла из насоса в трубопровод. Термически обработанная ртуть...

Номер патента: 710542

Опубликовано: 25.01.1980

Авторы: Алдошина, Калашник, Мирошниченко, Троценко

МПК: A01H 1/04

Метки: растений, селекции

...незначительно (на 1-5 дней) изменяют период всходы-выбрасывание или цветение метелок. Так, например, у сорго сорта Карликовое 4 при 16-часовом дне период всходы-цветение длится 67 дней, а при 10-часовом дне ускорение (-) или запаздывание (+) составляет 0 дней, а у сорго сортов Солар, ВИР 120, Сарвашии др, продолжительность фазы составляет два дня, в то время как, например, у большинства гибридов сорго американского происхождения и многих коллекционных образцов на 10-часовом дне83 15,3 77 75,0 84 20,5 50,5 сорт Днепровский 531 сорт Днепровский 683 78 23,2 52,8 81 В среднем 17,7 63,1 73 Сильно реагирующие: .сорт Чалтекс 8.,7 0,0 94 не цвел То же гибрид 878линия 10933 20,8 94 7,1 0,0 0,0. 12,2 В среднем формула изобретения Тираж 723...

Номер патента: 708107

Опубликовано: 05.01.1980

Авторы: Бродский, Калашник

МПК: F16L 51/02

Метки: компенсатор, осевой, разгруженный

...цель достигается тем, что по концамкомпенсирующего элемента установлены жесткозакрепленные на трубопроводе траверсы, соединенные между собой скрещивающимися шарнирно связанными рычагами, снабженнымисерьгами, соединенными шарнирно с рычагами,а между собой - общим шарниром, на кото.ром закреплена гибкая тяга, причем на концахрычагов установлены сухари, а в траверсахвыполнены пазы под сухари.Изобретение поясняется чертежом.Компенсатор содержит компенсирующийэлемент 1; На примыкающих к нему трубопроводах 2 жестко закреплены траверсы 3. В пазахтраверс 3 размещены сухари 4 скрещивающихся шарнирно соединенных рычагов 5, Прилегающие плечи рычагов 5 связаны между собойшарнирно серьгами 6, общий шарнир которыхс помощью гибких тяг 7 и 8,...

Номер патента: 657799

Опубликовано: 25.04.1979

Автор: Калашник

МПК: A01M 7/00

Метки: опрыскиватель

...17, связанный штифтом 18 со штоком 19 насоса. Шток 19 в свою очередь связан с упругим элементом 20, выполненным, например, в виде резинового троса с кронштейном 21, жестко закрепленным на корпусе насоса 2 и снабженным упором 22 для ограничения хода поршня насоса. Для удержания поршня внижнем положении при переходе оператора с одного рабочего места на дру" гое корпус насоса имеет фиксатор 23, шарнирно закрепленный на кронштейне 24, который закреплен на направляющей 13.Фиксатор 23 с помощью тяги 25 и б винта 26 может Фиксироваться на горизонтальной части кронштейна 21 с помощью имеющегося паза для прохожде ния винта 26. Для крепления резервуа. ра к спине оператора опрыскиватель 10 снабжен заплечными ремнями 27.Работает опрыскиватель...

Номер патента: 650597

Опубликовано: 05.03.1979

Авторы: Бунке, Витровчак, Жмайло, Калашник, Кутовая, Майсеенко, Слободянюк, Ткач

МПК: A22B 3/06

Метки: животных, мелких, электрооглушения

...2 - ние 1 З продольных и попереч докна транспортере; на фнг. 3 - разреэлектрода по А-А.Ус 1 ройство состоит из станины 1,электроприводв 2, ленточного транспо 1 Ь тера 3, на котором установлены продольные 4 и поперечные 5 перегородки,образующие ячейки 6 для кроликов, Надтранспортером с ячейками для кроликов6 50597 7 Р ЦНИИПИ Заказ 669/4 Тираж 464 Подписное расположен блок электропитания 7 и два ряда электродов 8, имеющих серповидную форму с заостренной нижней кромкой (по семь-восемь в каждом раду), Над транспортером расположен бункер 9, дла загрузки кроликов в устройство.Устройство работает следующим образом.Кролики через загрузочный бункер 9 поступают в ячейки 6, расположенные иа ленточном транспортбре 3 и образованные продольными 4 "и...

Номер патента: 632726

Опубликовано: 15.11.1978

Авторы: Дугина, Ищук, Калашник, Краснокутская, Кузьмичев, Лендел, Наконечная

МПК: C10M 5/16

Метки: кальциевой, комплексной, смазки

...1 от частьюминерального масла и смешивают с суспензией гидроокиси кальция в остальнойасти минерального масла,СТ 1 ПЧИТЕЛЬНЫМИ ПРИЗнаКЯМИ ЗЯЯВЛЕНнсго способа является использование Вкачестве высших жирных кислот синтетпческих жцрных кислот (СЖК) фракцииС,о - С.;, г в которых перец омыленпем;Оц 1 Спергпруют яцетат кальция, затем полученную пасФу разбавляют частью минерального мяс 11 Я и смешиВЯ 10 т с суспи 1 зией ггдр 001 зькальщ 1 я В Остальной чя 0 1ми-е; з;.1;еОГ з масла,11 К". 1 Рьв=ЛЕН ПРИМЕР ОСУШЕСТВЛЕНИЯГгреплагаемого способа. 403,9 г минерального масла смешивают с 22 7 г извести-пушенки при комнатной теГерату;:Е, ПОПОГРЕВЯОт ПРИ ПЕРЕМЕШИВаНИгн В тэчение 2 О-.30 мин до достижения температуры 50-55 С.59,4 г ацетата кальция...

Номер патента: 631208

Опубликовано: 05.11.1978

Авторы: Исакова, Калашник, Миркин, Петров, Резняков, Спивак

МПК: B02C 19/18

Метки: измельчения, металлов, проволоки, путаной, сплавов, тугоплавких

...днижней части трубы установлен неподвижный электрод 2, Труба 6 выполнена из диэлектрического материала цельной или составной. В верхней части трубы 6 установлен подвижный электрод 3 со штоком Б 7 с возможностью возвратно-поступательного перемещения в трубе 6, Шток 7 пропущен через отверстие 8 в отводящем канале 4, Отводящий канал 4 соединен герметично с трубой 6, снабжен в верх ней части окном 9 для загрузки исходного сырья в реакционную камеру 1 и сое-. динен с вытяжным вентилятором 5, Электроды 2 и 3 выполнены перфорированными, Питание электродов ог сварочного трвнсфор 15 матора (на чертеже не показан). Воздух, содержащий пары окислов металла, пропускают через улавливатель 10.Устройство работает следующим образом. 20Крышку...

Номер патента: 623580

Опубликовано: 15.09.1978

Авторы: Буркало, Ефремов, Калашник, Кузинец, Кучин, Павлов, Резняков, Халамез, Шкатов

МПК: B02C 18/06

Метки: измельчения, металлической, передвижное, стружки

...и двумя параллельными горизонтальньин плоскостями, загрузочный бункер, колосниковую решетку и привод. Причем отсекатель установлен над колосниковой решеткой по ходу вращения полувитков, а пруток снабжен режущей кромкой И .Известно и передвижное устройство для измельчения металлической стружки, Это устройство содержит неподвижный барабан с прорезями, установленный на передвижной тележке, первый вал (ротор) с ножами, установленными жестко и спиралеобразно,перемещающимися в прорезях неподвижного барабана, внутренний неподвижный барабан с открытой частью со стороны первого вала, снабженный прорезями в нижней части, второй вал (ротор) с крючкошник, А.А.Резняков, О.В.Павлв, В.Ф.Шкатов, Г.М.Кучин623580мом 4. Вращение неподвижных...

Номер патента: 622965

Опубликовано: 05.09.1978

Авторы: Калашник, Новичкова, Ростовский

МПК: E21B 33/138

Метки: раствор, тампонажный

...геля.Цель достигается тем, что в качестве синтетического полимера раст622965 качивать растворы в породы даже смелкими порами в тонкими трещинами.В зависимости от концентрацииполиметилолакриламида и отвердителявремя гелеобразования при 20 еС составляет -5 ч, а прочность - до5 160 г/см.Необходимо учесть, что при тамповаже мелкопористых и товкотрещиноватых горных пород прочность определяется прочностью породного каркаса,30 поэтому полученная прочность тампонажного геля вполне достаточна дляданных условий. Коэффициент фильтрации гидрогелей составляет2-3 10 см/сек за 90 суток. Такие си18 стемы относятся к практически не фильтрующим.Дополнительным существенным преимуществом предлагаемых тамповажныхрастворов является их полная неток...

Номер патента: 620583

Опубликовано: 25.08.1978

Авторы: Гальченко, Калашник, Новичкова, Ростовский

МПК: E21B 33/138

Метки: раствор, тампонажный

...щавелевой кислотой. С увеличением содержания вРастворе Й 1(ИО) прочность геля повы шается (см. табл. 2) .Таблица 2 Количествополимера,вес,Ъ Количествой 1( ИО)в воде,вес.Ф Количествощавелевойвес.З Прочность геля, г/см Время отвержде- ния 0,5 5 ч 80 1 ч 20 м 200 П р и м ер 5. В условиях примера 1 могут быть также применены другие полимерные соединения, содержащие метилоламидную группу - С Н 20" . Во 45 а 3 рочност геля, г/см Полимер Время отверждения, ч тилолметакрилтал 52,2 ротоом 4 3время отверждения при 20."С 14,45 м, 1 ч 20 м и 1 ч. Прочность же геля из .раствора без хлористого кобальта .112,1 г/см , время его отверждения 5 ч. для подкисления раствора взамен щавелевой кислоты могут быть использованы. неорганические кислоты в тех же...

Номер патента: 610858

Опубликовано: 15.06.1978

Авторы: Даниленко, Калашник, Лапатина, Латаш, Манойло, Чередниченко, Чернов, Шкарапута

МПК: C11C 1/00

Метки: жирных, кислот, омыления, процессом

...ниже заданного (этосоответствует такому состоянию реакционной смеси, когда все количество омыляющего агента полностью прореагирова"ло), возможности гомогенизирующегоциркуляционного контура полностью исчерпаны и осущается недостаток омыляющего агента, необходимого для достижения заданной полноты омыления. В такойситуации логическое регулирующее устройство 9 дает сигнал на открытие. регулирующих клапанов 10 и 8, установленных на линии подачи омыляющего агентав реактор 1, на величину, пропорциональную разности между достигнутьэ 4 и заданным значением вязкости. В реакционнуюсмесь добавляется необходимое для достижения заданной полноты омыления количество омыляющего агента.Когда вязкость .достигает заданногозначения, регулятором 4" выдается...

Номер патента: 608727

Опубликовано: 30.05.1978

Авторы: Калашник, Токарь

МПК: B65G 47/00

Метки: грузов, кантователь, штучных

...штырями, размещенными в отверстиях, выполненных в платформе.На фиг. 1 изображен предлагаемый канто- ватель; на фиг. 2 - то ке, вид в плане; на фиг. 3 - разрез по Л - Л на фиг.1; на фиг.4 - разрез по Б - Б на фиг, 1.Кантователь штучных грузов содержит поворотную вокруг горизонтальной осп платформу 1 с удерживающими на ней груз балкамп 2, Платформа 1 выполнена с выступами 3 п с отверстиями, в которых установлены подпружиненные пружинами 4 ограничительные штыри 5. Платформа 1 закреплена посредством цапф на П-образной раме 6, шарнирно установленной на основании кантователя 7 и соединенной с гидроцплшдрамп 8, подпмающими раму 6 п платформу 1 в вертикальное положение. На кантователе с обеих сторон установлены дополпнтельные гпдроцплпндры 9, к...

Номер патента: 583310

Опубликовано: 05.12.1977

Авторы: Калашник, Карабанов, Ткачев, Филиппова

МПК: E21D 1/00

Метки: направляющая, рамка

...16. Приводная стойка 15 рцчажной системы с помощью рычага 17 и серьги18 шарнирно соединена с рычагом расклинивания 19, один конец которого шарнирно ирикрсп.25 лен к вертикальной стойке 1 рамы, з вгоройнаходится на определенном расстоянии цад посадочным жимком 20 прицепного устройства 2. Внизу приводная стойка 5 заканчивается вилочной пятой 22, опирающейся ца ролик 23 бадьи 24, Приводные пружины 6 сжаты весом направляющей рамки, так как последний превышает силу. сжатия пружин, В этот момент рейка 14 приводной стойки 15 находится в крайнем верхцем положении, между жест",им проводником 3 и контактными поверхностями рычагов 5 имеются определенные зазоры,При зависании направляющей рамки (аварийное положение) бадья 24 и ее ролики 23 уходят...

Номер патента: 553966

Опубликовано: 15.04.1977

Авторы: Антипин, Калашник, Почипецкий, Токарь

МПК: A47B 63/06

Метки: каталожный, шкаф

...корпус 1 с установленными в нем замкнутыми направляющими 2 и ящиками 3, каждый из которых имеет цапфы 4, закрепленные на противоположных сторонах. Направляющий механизм перемещения ящиков 3 содержит установленные в верхней и нижней части направляющих колесные пары 5, каждое колесо которой имеет два диаметрально расположенных паза а для взаимодействия с цапфами 4 ящиков 3.При работе каталожного шкафа нижние колеса 5 выдавливают стопку ящиков 3 заднего5 ряда вверх на величину высоты одного ящика.Верхний ящик этого ряда при движении вступает цапфами 4 во взаимодействие с пазами иверхних переводных колес 5 и ими переводитсяв передний ряд. Нижний ящик 3 переднего ря 10 да в это время уже вступил во взаимодействиес нижними переводными...

Номер патента: 550535

Опубликовано: 15.03.1977

Авторы: Калашник, Клименко, Крыжанов

МПК: G01G 19/08

Метки: вагона-весов, работы

...5 и увеличить точность работы устройства, атакже позволит производить корректировку начального положения преобразователя.На чертеже изображена блок-схема предлагаемого устройства контроля работы вагона весов.Устройство содержит механизм 1 передвижения вагона-весов, который через гибкий вал 2 соединяется с редуктором 3. Вал редуктора перемещения тележки вагона-весов соединен 15 с электромагнитной муфтой 4, состоящей изведущей части 5, ведомой части 6, соединительного элемента 7, упоров 8-1, 8-2, спиральной пружины 9, электромагнита 10, соединенного со схемой 11 управления, подключенной 20 датчиками 12-1, 12-2 конечных положенийрабочего участка вагона-весов.Ось ведомой части электромагнитной муфты 4 соединена с преобразователем 13 угловых...

Номер патента: 544138

Опубликовано: 25.01.1977

Авторы: Гальцев, Долгов, Калашник, Лягин, Мистреков, Пашовкин, Товарницкий

МПК: H04B 1/16

Метки: дискретных, интерференцией, каналах, межсимвольной, обнаружения, связи, сигналов, статического

...на коэффициенты шумовых" остатков, суммирующий блок 9 и элемент задержки 10, прп этом дополнительный выход приемника 1 через последовательно соеди ненные регенератор 4 и формирователь 5 подключен к одной группе входов блока 6, к другой группе входов которого подключены вь 1 ходы генератора 7, а вь;ходы блока 6 через последовательно соединенные ум ножитель 8 и суммирующий блок 9 подключены к въгчитаюшему входу сумматора 2, к суммируюшему входу которого подключен выход приемни ка 1 чере з элемент задержки10, 30Устройство работает следуюшим обра зэм.Принятые колебания с дополнительного выхода приемника 1 поступают на вход регенератора 4 т -ичнь 1 х сигналов, с выхода которого со скоростыэ манипуляции Ч 35 записываются в формирователь 5...
