Иванов

Номер патента: 801881

Опубликовано: 07.02.1981

Авторы: Боровик, Иванов, Кисель

МПК: B02C 17/20

Метки: мелющее, тело

...части клинкера разных размеров, учитывая изменения площади поперечных сечений частиц материала, сила, необходимая для разрушения од-, ной частицы диаметром 1; 3 и 6 мм, в.среднем оинакова и составляет около 10 кг/мм. Такая сила должна приходиться на каждую отдельную частицу. Поэтому форма мелющего тела должна обеспечивать полный контакт его только с минимальным количеством частиц. ГраФический анализ поверхностей контакта показывает, что для рассматри.ваемого диапазона частиц 1-6 мм такое условие выполнимо, если частицы будут сопрягаться с поверхностью определенной кривизны поверхности контакта мелющего тела, а именно, радиус которой 4-5 мм. В связи с этим ударная поверхность предлагаемой конструкции тела имеет радиус скругления 4-5...

Номер патента: 801773

Опубликовано: 07.02.1981

Авторы: Асанов, Еремин, Иванов, Мистрюков, Семенова

МПК: A01C 11/02

Метки: посадки, саженцев

...8, Подающий лоток установлен на раме 1 шарнирно с возможностью поворота в горизонтальной плоскости и совмещения его полости с полостью посадочного клина 8.Подающий лоток 7 выполнен в виде коробчатого корпуса, к боковым стенкам которого крепятся пластинчатые пружины 23 и пластинчатые упоры 24, удерживающие брикет от выпадания из корпуса вниз, а спереди корпус подающего лотка выполнен без стенки для выброса брикета с саженцем. Внутри подающего лотка 7 размещена лопатка 25, выполненная в виде прямоугольной пластины. Лопатка 25, смонтированная на шарнирных рычагах 26 и 2 и подпружиненная пружинами 28 и 29, посредством рычагов 30 и 3 установлена с возможностью взаимодействия с пальцем 15 посадочного полого клина 8 рабочего колеса 2.Работа...

Номер патента: 801199

Опубликовано: 30.01.1981

Авторы: Иванов, Мульменко, Ройзман

МПК: H02M 1/08

Метки: тиристорами

...диод 2 и дроссель 3 к двум последовательно соединенным формирователям 4 и 5, каждый из которых состоит из конденсатора 6, подключенного через тиристор 7 и токоограничивающий элемент 8 к первичной обмот О ке выходного трансформатора 9, зашунтированной обратным диодом 10, Токо- ограничивающий элемент 8 может быть выполнен в виде линейного резистора или нелинейного сопротивления, на пример полевого транзистора,включенного по схеме стабилизатора тока. Устройство работает следующим образом, 20При подключении к источнику питания 1 происходит колебательный заряд конденсатора 6 до напряжения, большего половины напряжения источника (диоц 1 препятствует обратному разря д ду конденсаторов через источник).Отпирающие импульсы в управляющие...

Номер патента: 801176

Опубликовано: 30.01.1981

Авторы: Зинин, Иванов, Ройзман, Уржумсков

МПК: H02H 7/10

Метки: защиты, полупроводниковогоинвертора

...отключения.Предлагаемые устройства выгодно отличаются от известных, так квк обладаютповышенной эффективностью. В известныхустройствах при срабатывании зашиты запирают защитный тиристор и тем самымотключают инвертор от питающей сети.Но при срыве инвертирования запасеннаяв дросселе электромагнитная энергия переходит в вентилях инверторв в тепловуюи разрушает их. В предлагаемом устройстве защиты энергия аросселя при включении зашиты переводится в накопительный конденсатор, Тем самым повышается эффективность защиты.Формула изобретения1. Устройство для защиты полупроводникового инвертора, соаержвшее включенные 3 801176 4но с диодом, а его вторичная обмоткачерез выпрямитель подключена к накопительному конденсатору, который совмещен с...

Номер патента: 801090

Опубликовано: 30.01.1981

Авторы: Иванов, Муравьев, Савчук

МПК: G11B 25/04

Метки: дисках, записи, маг-нитных

...на каретке 2 с возможностью радиального перемещения относительно магнитных дисков 3, укрепленных на валу 4, соединенном с электродвигателем 5. Плавающиемагнитные головки 1 подпружинены посредством пружины 6 и кинематически соединены с якорем электромагнита 7, подсоединенного к выходу усилителя 8 мощности. Предлагаемое устройство содержит датчик скорости, выполненный в виде зубчатого колеса 9. из магнитного материала, укрепленного на валу 4 магнитных дисков 3 и индукционного датчика 10, подключенного ко входу формирователя 11 импульсов. Выход формирователя "1 импульсов под ключен ко входу мультивибратора 12. В устройстве первый триггер 13 выполнен со счетным входом, подсоединен к выходу формирователя 11 импульсов, а второй...

Номер патента: 800929

Опубликовано: 30.01.1981

Авторы: Бондаренко, Иванов, Лобов, Штыков

МПК: G01S 7/36

Метки: коррелятор

...5, перемножитель б и третий спиновый анализатор 7 спектра. Коррелятор работает следующим образом,На вход усилителя 1 поступает смесь сигнала и узкополосной помехи. Сигналы с выхода усилителя 1 поступают на вход анализатора 3 и одновременно на вход генератора 2, Сигнал генератора 2 поступает на вход анализатора 4, Спектр и помехи с выхода анализатора 3 .поступают на вход амплитудного ограничителя 5, с выхода которого сигналы поступают на один иэ входов перемножителя б, На второй вход перемножителя б оыи поступают с выхода анализатора 4. С выхода перемножителя б сигналы также поступаТираж 74Государствеелам изобросква, ЖПод йного комитета СС тенин и открытий,Раушская наб., д Зак 414/62 ВНИИП по 113035, сное/5 илиал ППП Патент,...

Номер патента: 800884

Опубликовано: 30.01.1981

Авторы: Иванов, Старостин

МПК: G01P 3/68

Метки: заданной, превышениятранспортным, скорости, средством

...б регулируемой задержки,выходы которого соединены с другимуправляющим входом коммутатора 4 иблоком 7 шаговой покадровой записи 20видеомагнитофона 2, выходы коммутатора 4 соединены с сигнальными входами блока 7 покадровой шаговой записи видеомагнитофона 2, выход блокаб регулируемой задержки соединен спусковым входом блока 7 шаговой покадровой записи, Датчик 8 угла наклона телевизионной передающей камеры 1 соединен с управляющим входомблока б регулируемой задержки. Крометого, имеется транспортное средство9 и маркерные линии 10 и 11.Устройство работает следующимобразом,Видеосигнал с телекамеры 1, содержащий информацию о положении З 5транспортных средств 9, поступаетна двухголовочный видеомагнитофон 2,который с помощью блока 7 шаговой...

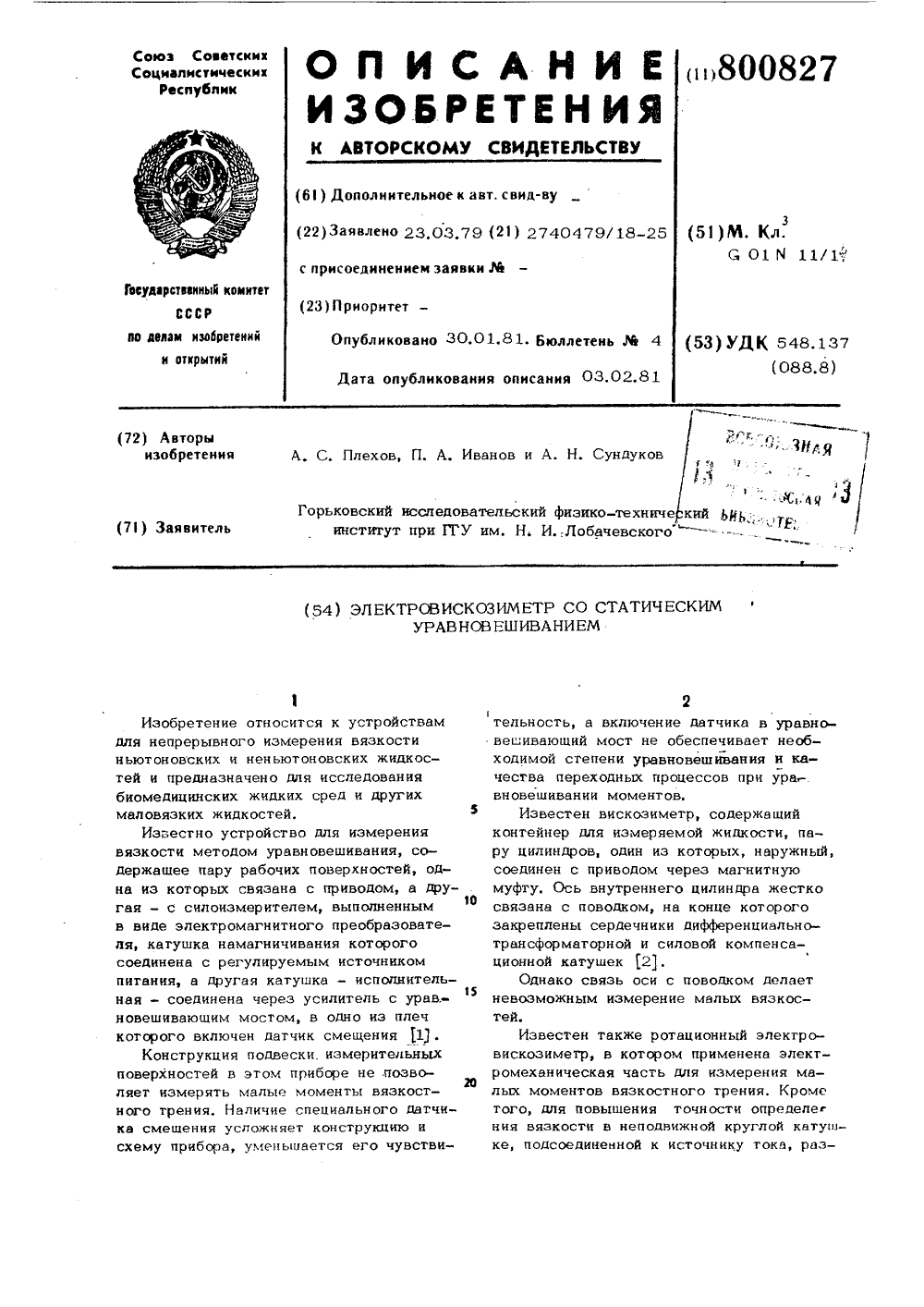

Номер патента: 800827

Опубликовано: 30.01.1981

Авторы: Иванов, Плехов, Сундуков

МПК: G01N 11/14

Метки: статическимуравновешиванием, электровискозиметр

...8 и суммирующий усилитель 9. Кроме того, устройство содержит вольтметр 10 постоянного тока, преобразователь 11 уравновешивания,5 О 1 20 25 30 35 40 45 0 35 элекгропривод 12, внешний цилиндр 13 сисследуемой средой и внутренний ци -линдр 14.Устройство работает следующим образом.На катушку 2 возбуждения электродинамического прибора подают напряжение09 от стабилизатора 3 напряжения сетевой частоты и через конденсатор - отгенератора 4 повышенной частоты, Подвижная катушка 1 чувствительного элемента, закрепленная на растяжках, подключена к преобразователю 11 уравновешивания и через конденсатор - к преобразователю 5 неравновесия, С рамкой связанвнутренний цилиндр 14, размещенный внутри внешнего цилиндра 13 с исследуемойсредой,...

Номер патента: 800744

Опубликовано: 30.01.1981

Авторы: Альперович, Ванский, Виногоров, Иванов, Касимов, Симонов

МПК: G01L 9/08

Метки: давлений, датчик, разности

...закреплены трубчатый упругий элемент 4 и гиб" кая мембрана 5, делящая обойму и трубчатый элемент на две части. На центральной части мембраны, ограниченной трубчатым элементом, установлены преобразователи б деформаций в электрический сигнал.,Датчик работает следующим образом.800744 Формула изобретения Составитель В. КрысановаРедактор В, Матюхина Техред М. Рейвес Корректор Н, Стец Заказ 10404/53 Тираж 918 Подписное ВНИИПИ Государствепногб комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 При равенстве давлений, подводимых к отверстиям 2 и 3, никакого прогиба мембраны не происходит.При разнице давлений, подводимых к обойме, кольцевая часть мембраны,...

Номер патента: 800679

Опубликовано: 30.01.1981

Авторы: Васильев, Иванов, Колтун, Наумова, Оршанский

МПК: G01J 1/04

Метки: приемник, светоизмерительный

...компаунда 12 для теплоизоляции спирали 9,кабеля 13, соединяющего светоизмерительный приемник с блоком термостатирования (не показан), провода14 для соединения прижимов между.собой, двух выводов 15 для соединения спирали-нагревателя 9 с платой10. В конструкции светоизмерительного приемника имеются также винты16 для крепления прижимов б, винты17 для крепления крышки 3 к корпусу1, изоляторы 18 и 19 для электроизолирования прижимов б от корпуса 1 ипровод 20 для соединения прижима 6с платой 10. Корпус 1.выполнен из латуни и имеет серебряное покрытие. Полость корпуса, в которой размещен Фотопреобразователь 2, имеет темное покрытие для уменьшения блоков и вторичных отражений света.фотопреобраэователь 2 устанавливается .на площадке...

Номер патента: 800659

Опубликовано: 30.01.1981

Авторы: Афанасьев, Баскин, Иванов, Козлов

МПК: G01F 23/14

Метки: резервуар

...трубки, выводимые наружу к измерительному приборуНа чертеже изображен резервуар суровнемером.Сосуд под давлением содержит корпус 1, в который встроен резервуар2 постоянного уровня, закрепленный,например, при помощи кронштейнов3, Сосчд постоянного уровня имеет 15в верхней части воронку 4, верхнийсрез которого всегда находится вышеуровня жидкости в сосуде под давлением, Внутренние полости сосуда поддавлением и сосуда постоянного уров- З 1ня соединяются с дифференциальнымманометром (не показан) соответственно минусовой 5 и плюсовой 6 импульс"ными трубками, выведенными иэ контролируемого сосуда через трубопровод7 питательной воды, имеющий вертикальный участок 8, расположенный вкорпусе 1. Для заполнения сосуда постоянного уровня...

Номер патента: 800629

Опубликовано: 30.01.1981

Авторы: Вешников, Градецкий, Иванов

МПК: G01B 13/04

Метки: толщины

...д 0,Устройство работает следующим образом.В зависимости от изменения толщины измеряемого объекта 3 изменяется зазормежду системой сопел струйных датчиков д и верхней (па фиг.д) поверхностью измеряемого объекта 3. При этом зазор между системой сопел струйных эадатчиков начальных значений 2 и нижней (по фиг. 1) поверх- костью объекта 3 не изменяется, так как сопла каждого из и струйных эадатчиков начальных значений жестко соединены с роликовыми основаниями д 0, фиксирующими постоянное взаимное расположение измеряемого объекта 3 относительно сопел струйных задатчикав начальных значений. Вследствие измерения зазора Ь происходит изменение давления воздуха в струйных датчиках линейных размеров 1, которое передается по трубопроводам в...

Номер патента: 800439

Опубликовано: 30.01.1981

Авторы: Белов, Иванов, Мельников

МПК: F15B 11/042

Метки: гидропривод

...16 управления клапана 9 сообщена с его0439 4,возрастать а давление слива перед клапаном 22 противодавления - падать, одновременно возрастает давление в камере 20 удавления клапана 9, обратный .клапан 8 и клапан 9 при этом закрываются,напорный золотник 21 открывается арабочий орган начинает перемещатьсясо скоростью рабочей поцачи за счетпоцачи расхода через цроссель 6 рабочейподачи. Источники информации,3принятые во внимание при экспертизе 3 80входом 17, торцовая камера 18 управления клапана 9 сообщена с его выходом19, а дополнительная камера 20 управления, образованная поршнем 12 и корпусом 10, сообщена с полостью 2 гидроцилиндра 3. На выходе 19 клапана установлен напорный золотник 21 выходкоторого сообщен со сливом, Всливной...

Номер патента: 800438

Опубликовано: 30.01.1981

Автор: Иванов

МПК: F15B 11/02

Метки: насосно-аккумуляторная

...16 - вентиль 64. Между аккумулятором 10 и вхоцоч 22 гидро мотора 16 установлен регулятор расхода 65. Полость управления регулято - ра (не показана) сообщена со сливной гицролинией 28 линией управления 66, Между аккумулятором 10 и гицролинией 28 установлен бак 67, сообщенный с последней через обратный клапан 61, Бак 67 сообщен с аккумулятором 10 гицролинией 68. Запорные элементы 55-60 выноп ны в вице пробковых распределит лей и установлены на дополнительноч валу, приводимом во вращение от коленчатого ала, на котором установлены штоки танцем-цилиндров 34 - 36 (пробковые распределители коленчатый и дополнительный валы не показаны), Секции 1 3 выполнены аналогично. Поскольку танцем - цилиндры выполнены с возрас - тающими объемами от...

Номер патента: 800266

Опубликовано: 30.01.1981

Авторы: Вадясов, Иванов, Казаринов, Киселев, Лесовой, Масалева, Новиков, Рокос, Серков, Солоницын

МПК: D21C 3/02

Метки: сульфатнойцеллюлозы

...активных щелочей 100 гНаО/л из мерника при работающем циркуляционном насосе. Расход активной щелочи от веса абсолютно сухой древесины составил 17. Во втором котле варка при 175 С и давлении 0,9 МПа к этому моменту заканчивается. Черный щелок в этом котле к моменту окончания варки имеет концентрацию активных щелочей 10 г Иа 20/л и растворенных органических веществ410 г/л. Далее вентиль первого котла закрывают, а вентиль второго откры.вают и из второго котла в первый однократно подают черный щелок. Через 2 мин в первом котлд температуру до -аводят до 12 С и устанавливают давление 0,6 МПа, закрывают вентили и про -питку полученной смесью щелоков продолжают при ее циркуляции до достижения давления 0,4 МПа и 95 С, После подачи че ного щелока...

Номер патента: 800253

Опубликовано: 30.01.1981

Авторы: Гусев, Иванов, Крылов, Незеленов, Пузанов, Эфрос

МПК: D01H 1/26

Метки: вере-teh, вращения, регулятор, текстильной, частоты

...11 мотального механизмамашины. 11 ередаточное отношение ( эмежду валами равно единице, Вал 13базисного пазового кулачка 12 получает вращение от вала 10 через редуктор (не показан) с передаточным отношением 14 , равным отношению времени наработки съема на прядильной машине ко времени одного двойного ходакольцевой планки (гг.е. вал 13 совершает один полный оборот за время наработки съема). Послойный кулачок 9установлен на валу 10 посредствомскользящей шпонки и ориентируется восевом направлении водилкой 14, одиниз пальцев которой входит в профилированный паэ базисного кулачка 12,а другой - в кольцевой паз послойного кулачка 9, В профилированныйпаз послойного кулачка 9 входит па- Ялец 1 б, закрепленный на штанге 15. Таким образом, штанга...

Номер патента: 800234

Опубликовано: 30.01.1981

Авторы: Борисенок, Иванов, Кретов, Ляхович, Соколовский, Туров

МПК: C23C 9/02

Метки: комплексного, насы-щения, состав, стальных

...веществ их окислов, в качестве вещества-активаторахлористый аммоний, и введения в состав дополнительно порошка алюминия при следующем соотношении компонентов, вес,Ъ:Окись хрома 32-36Окись никеля 12-14Алюминий (порошок) 20 22Хлористый аммоний 1-3Окись алюминия Остальное,Процесс диффузионного насыщения проводят при 900-1100 С в течение 2-10 ч (продолжнтельность выдержки при насыщении зависит от требуемой толщины диффузионного слоя) П р и м е р . Проводят диффузионное насыщение стальных изделий иэ800234 32 1, Окись хрома Окись никеляАлюминийХлористый аммонийОкись алюминия 20 35 145 95 35 2. Окись хрома 13 40 155 100 21 29 36 110 45 160 22 25 бб 16 20 40 формула изобретения Составитель Г, БахтиноьаРедактор Е. ичинская Техред Н.Г аб...

Номер патента: 800133

Опубликовано: 30.01.1981

Авторы: Бочкова, Васичкина, Иванов, Иванова, Расторгуев, Рябенко, Шалумов, Шимичев

МПК: C01B 33/12

Метки: гранулированной, двуокисикремния

...пропускают через две эоны стемпературами 410-500 С и 510-600 Си удельным расходом воздуха 180300 л/л золя.В нагретую камеру при помощи форсунки распыляют концентрированный золь, имекщий вязкость 30 сСт и содержащий 20 двуокиси кремния. Давлениена форсунке поддерживают в пределах0,7 атм. Золь подают с расходом15 л/ч. Расход воздуха при этом составляет 200 л/л золя. В верхней части камеры поддерживают температуру450 С, в нижней - 550 С. В результатеполучают гранулированную двуокиськремния, имеющую:Грансоставс размером гранулсвьые 800 мкм 17800-400 мкм 5:Удельную поверхность м /г 40020 Предлагаеьвае способом получаютгранулированную двуокись кремния,имеющхю удельную поверхность 250500 мг, которая может быть использована при...

Номер патента: 800058

Опубликовано: 30.01.1981

Авторы: Иванов, Лившиц

МПК: B65G 47/38

Метки: изменения, направленияподачи

...подачи материалов включаетраму 1 транспортера с приводнымивинтовыми роликами 2 и упор 3,связанный с рамой транспортера посредством оси 4 с воэможностью пово 2 О рота и фиксации в горизонтальнойплоскости при помощи силового цилиндра 5. Между роликами транспортера установлены датчики б и б, имеющие электрическую, гидравлическуюили иную связь 7 с золотником 8 силового цилиндра.Устройство работает следующимобразом,Если подматериал 9800058 вать заготовки к деревосб щим станкам эвосбрабатываюам, это позволяет осв дить одного Рабсвобономический эфРа о:его и пол чект,уить экоСоставитель Б, ТТехред С,МигуноваолчановКорректор Е, Папи Редактор Е. Дичинская Заказ 10291/19 ТиРаж 853ВНИИПИ ГосударстПодписноественного комиМосква, Ж, Раушская...

Номер патента: 800014

Опубликовано: 30.01.1981

Автор: Иванов

МПК: B63B 9/00

Метки: сборки, секциикорпуса, судна

...планка - с отверстием.При этом отверстие находится в центре крепежной планки.Кроме того, скоба на лекале посто тели установлена под углом 60-65 к нормали, восстановленной к лекальному Обводу постели в месте установки скобы.Скоба на незакрепленном конце снабжена шплинтом.На фиг. 1 схематически показаноодно из лекал постели с закрепленнойк нему обшивкой секции, на фиг. 2узел 1 на фиг. 1; на фиг. 3 - вид Ана фиг, 2.Устройство для сборки секции корпуса судна содержит Г-образную скобу 1, закрепленную к лекалу 2 постели, с надетой на ней планкой 3, которая в нерабочем положении фиксируется от соскальзывания со скобышплинтом 4. В рабочем положении планКа верхним своим концом закрепляется,например приваривается, к обшивке 5,обжатой к...

Номер патента: 799909

Опубликовано: 30.01.1981

Авторы: Беринь, Иванов, Ноговицин

МПК: B22D 17/32

Метки: аккумулятора, давлением, машинылитья, механизм, подпрессовкойот, прессования

...- со сливом.Устройство работает следующим образом.В исходном положении поршень 2 отведен вправо, штоковая полость цилиндра 1 прессования соединена со. сливом, регулируемый обратный клапан 4, обратный клапан 5 и напорный золотник 7 закрыты йод давлением пружин, пневмогидравлический аккумулятор 3 заряжен до заданного давления, пор.шень цилиндра 6 управления отведенГ 799909 Формула изобретения ВНИИПИТираж 8 каэ 10266/1Подписное, 3вправо под действием пружины, гидро- распределитель 8 находится в нейтральном положении.После заливки пОрции металла в ка. меру прессования рабочая жидкость через обратный клапан 5 подается в поршневую полость цилиндра 1 прессования, происходит перекрытие заливочного окна, при этом напорный золотник 7...

Номер патента: 799171

Опубликовано: 23.01.1981

Авторы: Иванов, Нарциссов

МПК: H01B 13/012, H05K 7/06

Метки: крепления, плоскогокабеля

...чивает надежного крепления.Целью изобретения является повышение надежности крепления.Указанная цель достигается тем, что. известное устройство для креп 22) ЗаЯвлено 250479 (21) 2760169/18-21 (51) М. КЛ.799171 Формула изобретения оставитель А,ПоповаехредЖ.Кастелевич Корректор М,К а Редакт нк 900 енного коми тений и от -35, Раушс Подписета СССРытийя наб.,/5 илиал ППППатент , г,ужгород, ул,Проектная ми С-образной скобы 2 и концами горизонтальной полки 3 Т-образной диэ-,лектрической колодки укладываетсяплоский кабель 5 с возможностью образования петли 6, свободный конец 7которого соединен с основанием 8,на котором установлена диэлектрическая колодка 1.Принцип работы устройства длякрепления плоского кабеля заключается в следующем.Соотношение...

Номер патента: 799167

Опубликовано: 23.01.1981

Авторы: Вознесенский, Иванов

МПК: H05F 1/02

Метки: антистатического, волокнистого, выработкойполотна, полимер-ного

...1, поступает на сумматор 2, .где сравнивается с сигналом от задат чика 3. Величина задания регулятору 4 определяется задатчиком З.Регулятор 4, в зависимости от величины сигЪ799167 Формула изобретения аказ 100 Тираж"900 Подписн ИИПИ ород, ул. Проектна иал ППП "Патент нала рассогласования, поступающегоот сумматора 2, формйрует управляю-щее воздействие на исполнительный ме-.ханизм 5, изменяющий количество антистатического вещества наносимогона полотно б, В аппарате 7 нанесенияантистатическое веществос из ванны, 3увдекаемое Валикос; поступает на полотно б, при этом количество вещества на поверхности валика определяет"Сяположением шибера исполнительногомеханизма 5. 36Фак, при величине потенциала, замеренного датчиком 1, выше заданного...

Номер патента: 798995

Опубликовано: 23.01.1981

Авторы: Иванов, Скрижалина

МПК: G11C 5/12

Метки: ориентации, трафарет, ферритовыхсердечников

...с тра.фаретов илн фотошаблонов.Проявляют экспонированный сухой пленочный фоторезист в раство.ре известного состава. Участки материала,предохраненные трафаретом от воздействия света,быст.ро растворяются и образуют полости-пазы для установки ферритовых сердечников, Линейные размеры пазоц 2 и их взаимное расположение полностью соответствуют рисунку трафарета и сохраняют размеры во всей толщине пластины из сухого фоторезиста. Отсутствие подтра.вов боковых стенок полостей позволяет ьнои тех оборудо. матриц а. вып рде та их Наиболее близк предлагаемомусодержит пластинки ферритовых сна выполнена изНедостаткомрушение размероввых сердечниковэа счет подтравли им по технической является трафарет,с отверстиями для сущности оторый установ. ил...

Номер патента: 798975

Опубликовано: 23.01.1981

Авторы: Иванов, Игнатьев

МПК: G11B 5/00

Метки: записи, измерительноймагнитной, сигналограммы

...О усилитель 4 воспроизведения с блоком5 синхронизации, включающим генератор, и усилитель б записи, к выходу которого подключена записывающая магнитная головка 1.Нанесение магнитных меток происхо дит следующим образом.Через усилитель 6 записи и связанную с ним записывающую головку 1 производят, запись начального магнитного отпечатка на носитель магнитной за О писк.Через некоторый интервал, определяемый временем, необходимым для перемещения магнитного отпечатка на носителе 3 магнитной записи от записывающей головки 1 до воспроизводящей головки 2, последняя выдает сигнал. Этот сигнал проходит через усилитель 4 воспроизведения и поступает на блок 5 синхронизации, который че- ЗО рез усилитель 6 записи и связанную798975 Формула изобретения...

Номер патента: 798896

Опубликовано: 23.01.1981

Авторы: Васильев, Иванов, Мельканович

МПК: G06G 7/48

Метки: вычислительное, систем, фото-графических, характеристик

...частоты Г, Счетчик 5 импульсов подсчитывает чисЛо тактовыхимпульсов с момента начала записи.Блк 6 управления подает команду навход 35 блока 7 памяти, которая засылает значение экспозиции, поступившее на вход 34 блока 7 памяти в запо-,минающую ячейку с номером, равным .числу тактовых импульсов на выходесчетчика 5. Тем самым распределениеэкспозиций оказывается представлен-ным в блоке 7 памяти в виде последовательности дискретных значений вравноотстоящих точках, при этом шагразбиения А х определяется частотойтактовых импульсов Г и скоростьюперемещения стола микроденситометраО Ьх = Ч(.После того как в счетчик 5 поступит п 1-ый тактовый импульс, блок 6управления выдает сигнал на управляющий вход ключа 3, запирающий этотключ и прекращающий...

Номер патента: 798839

Опубликовано: 23.01.1981

Автор: Иванов

МПК: G06F 13/36, G06F 9/48

Метки: многоканальное, приоритета

...занятия магистрали позволяет формировать сигнал на этой линии в соответствии с функцией логического элемента или с инверсией, причем отключение питания формирователя 20 не влияет на об - щее состояние линии б занятия магистрали.После выполнения сеанса связи процессора 1, занявшего общую магистраль 3, с одним из внешних устройств 2 по общей магистрали 3, на входе 8 управления этого процессора появляется импульс сброса, который устанавливает триггер 12 в исходное состояние. Триггер 12 через формирователь 20 устанавливает на линии 6 занятия магистрали положительный потенциал, который сигнализирует остальным каналам 5 о том, что общая магистраль 3 свободна. Если сигналы запроса от. нескольких процессоров 1 приходят в интервале времени, когда...

Номер патента: 798820

Опубликовано: 23.01.1981

Авторы: Гусев, Иванов, Михайлов, Шагивалеев, Ярмухаметов

МПК: G06F 7/38

Метки: информации, сдвига

...27 И объединены и подключены к управляющему входу 9 входного коммутатора 1.Другие входы 33 элементов 28 И такжеобъединены и подключены к управляющему входу 9 входного коммутатора 1через элемент 34 НЕ,Выходы элементов 28 и 27 И каждой)группы 23-26 подключены ко входамэлемента 29 ИЛИ той же группы.Выходы элементов 29 ИЛИ являютсясоответствующими выходами 3 входного коммутатора 1, причем выход элемента 29 ИЛИ каждой группы 23-26подключен ко входной шине 16 (фиг.2),соединенной со строкой 13 матрицы 4(соединение не показано), имеющейтот же номер, что и связанная с ней1 группа 23-26 (Фиг.5) входного коммутатора 1.На Фиг.б показан пример выполнения выходного коммутатора б. Он собран по той же схеме, что и входной3) коммутатор 1 и содержит...

Номер патента: 798689

Опубликовано: 23.01.1981

Авторы: Горобинский, Дорохов, Иванов, Смирнов, Шацкий

МПК: G05B 11/01

Метки: по-зиционного

...ключевого блока.На чертеже изображена функциональная блок-схема предлагаемого устройства.Устройство содержит последовательно соединенные блок 1, сравнения, усилитель 2, первую электрическую машину 3, объект 4 управления, вторую электрическую машину 5, а также датчик 6 обратной связи, установленный на объекте управления и выход которого соединен со входом блока 1 сраьнения, первый ключевой блок 7, пер вый вход которого подключен к выходу второй электрической машины, а выход - к входу усилителя, второй ключевой блок 8, первый вход которого подключен к выходу усилителя, а вы- щ ход подключен к входу первого ключевого блока, логический блок 9, вход которого подключен к выходу блока сравнения, а выходы подключены ко вторым входам...

Номер патента: 798672

Опубликовано: 23.01.1981

Авторы: Вальштейн, Иванов, Семенов

МПК: G01V 3/18

Метки: каротажа, скважин

...перекинутый через блок-баланс 5 и намотан 55ный на лебедку 6 со щетками 7 и 8наземный канал 9 опорного датчика 2,Рвход которого через щетку 7 связанс кабелем 4, канал 10 опережающегодатчика 3 с аналого-цифровым преобразователем 11, регистрами памятищ 1212 п, цифроаналоговым преобразователем 13, вход канала 10 через щетку 8 соединен с кабелем 4, а выход -со входом вычислительного устройства 14, со вторым входом которого сое "динен выход канала 9, датчик 15 глубины с каналами 1611 бп, связанный сынается соответственно в регистрыс валом блок-баланса 5 и содвржа , 12 12щий стато 17р 7 с магнитоуправляемыми2 ф 3и 1Датчик 2 в процессе подъема проконтактами 1818 п, расположенными ходит пласты, находящиеся междурадиально и равномерно по...
