Балансный смеситель
Номер патента: 1571746
Опубликовано: 15.06.1990
МПК: H03D 7/14
...питания, а другой - с первым кон 45цом резистора 24, второй конец кото. рого соединен с плюсом источника 25питания,Схема 15 температурной стабилизации выполнена аналогично схеме 14температурной стабилизации, но с использованием транзисторов р-п-р-типа,Балансный смеситель работает следующим образомНапряжение радиосигнала подаетсяна вход 2, а гетеродина - на вход 3и через гибридное соединение 1 поступает на смесительные диоды 6, 7. На 4каждый смесительный диод 6, 7 задается ток смещения через схемы 14, 15 температурной стабилизации, что позволяет регулировать ток смещения через смесительные диоды и устанавливать крутизну его изменения винтервале температур. Полученный ь результате преобразования сигнал промежуточной частоты подается на...
Смеситель
Номер патента: 1575289
Опубликовано: 30.06.1990
Автор: Васкевич
МПК: H03D 7/12
Метки: смеситель
...гетеродина. При изменении управляющего напряжения от нулевого значения до напряжения отсечки второго транзистора 4 коэфффициепт передачи смесителя изменяется от максимального значения до минимапьного.Нагрузочный резистор 5 обеспечивает сохранение динамического диапазона смесителя в интервале регулировки ко 55 эффициента передачи, Величина сопротивления нагрузочного резистора 5 должна быть на три порядка больше величины сопротивления открытого второго транзистора 4При нулевом значении управляющего напряжения второй транзистор 4 полностью открыт, а так как его сопротивление мало по сравнению с нагрузочным резистором 5, то на стоке величина постоянного напряжения близка к нулевому значению, эквивалентно отсутствию нагрузочного резистора...
Частотный детектор
Номер патента: 1580523
Опубликовано: 23.07.1990
Автор: Хохлов
...На выходе сумматора 4 выделяется сигнал С = У, + 7 = 2 Азп 2 Т (Го +На выходе вычитателя 12 формируетсясигналГ = Хт - Х = 2 Аз 1 п2 Т (Ер +или ЛГк здп(2 - ),ЛГСоставляющие сов (21 - ), нарушаю- т щие работу частотного детектора, компенсировалисьАналогично находим сигнал 8 на выходе вычитателя 10, который равен Я = вЕ - п 0 = 2 А.соз 2(Г.р + 4 У)1 (в + и)в 1 п(2 11,),. ЛГ Е.25 Вычислитель 6 определяет модульсигналов Я и К: 2 А (щг + пг)х 30 ьх яд.п(211 - ) .тиК=1 щ= в 1 п(2)ЖЕ Тем самым при произвольном значениитактовой частоты Е выходной сигнал 35частотного детектора пропорционаленсинусу девиации Ж и не содержит члевена 15 опредеоты входного мматора 16 постуРезультирующий в сов (2 О ера СЕКАМнусом не оя (21 х щг Я=пЕ решности. тоты Ж в...
Импульсный частотно-фазовый детектор
Номер патента: 1580524
Опубликовано: 23.07.1990
МПК: H03D 13/00
Метки: детектор, импульсный, частотно-фазовый
...находится в единичном состоянии, состояние Р- триггера 4 безразлично. Так, в предполагаемом состоянии логической единицы Р-триггера 4 через второй элемент И 7 и элемент ИЛИ 9 могут проходить импульсы на установочный ,вход П-триггера 5, не изменяя при этом, а лишь подтверждая единичное ;состояние последнего.Импульсы опорной частоты с второго ФИ 12 воздействуют и на тактовый вход Р"триггера 3, причем своим передним фронтом устанавливают его н нулевое состояние, если в это время на установочном входе этого триггера действует высокий уровень (а на информациокном - низкий) с входа первого ФИ 11, Возврат Р-триггера 3 в состояние логической единицы осуществляется по появлению очередного импульса первого ФИ 11. Для данного случая подобные...
Устройство подавления квадратурной составляющей сигнала
Номер патента: 1582332
Опубликовано: 30.07.1990
Автор: Погосов
МПК: H03D 7/14
Метки: квадратурной, подавления, сигнала, составляющей
...- упрощение уст 5ройства,На чертеже представлена электрическая структурная схема устройстваПоданления квадратурной составляющейсигнала.Устройство подавления квадратурцойсоставляющей сигнала содержит. двареобраэонателя 1 и 2 частоты, одинйз которых состоит из ключей 3 и 4,а другой - иэ ключей 5-8, накопительНый элемент 9 и блок 10 управления.Устройство подавления квадратурнойоставляющей сигнала работает спедующим образом.Сигнал с выхода блока 10 управлеНия, например, сицусоидальный подается на управляющие входы ключей 3-8.Дважды за период синусоидапьногосигнала блока 10 накопительный элемент 9, выполненный, например, наКонденсаторе, заряжается до напряже -Ния, близкого к напряжению входногосигнала, Это происходит при прхождеНий...
Цифровой дискриминатор частоты импульсов
Номер патента: 1582344
Опубликовано: 30.07.1990
Авторы: Евсеев, Ойкин, Чередниченко
МПК: H03D 13/00, H03K 5/26
Метки: дискриминатор, импульсов, цифровой, частоты
...второй триггер 7 (фиг. 2 д).Так как импульс с выхода счетчикапоступает на С-вход, то триггер 7 об"нуляется по его окончании, Послеустановки первого триггера 7 в исход"ное состояние открываются по первымвходам первый и третий элементы И 20и 22,Рассмотрим, как работает дискриминатор при поочередном поступлениивходных импульсое,С первой входной шины 28 импульсчерез первый формирователь 12 поступает на вход первого блока 15 и начинает продвигаться по нему. Так каквеличина задержки первого блока 15не меньше времени между входными им"пульсами,то импульс, сформированный вторым Формирователем 13 по заднему фронтуимпульса с третьей входной шины 30,поступает на С-входы первого регист8 23 1 (.Б д и 45 ЙО Я ра 17 в такое время, когда на какомто...
Компаратор близких частот
Номер патента: 1584072
Опубликовано: 07.08.1990
Автор: Субботин
МПК: G01R 23/00, H03D 13/00
Метки: близких, компаратор, частот
...1 =- оП 4 П 2 П 5Сигнал частоты Г 1 поступает на умножитель 8, имеющий коэффициент Ка умножения (значение Кв целесообразно принимать в пределах от 10 до 20). С выхода умножителя 8 сигнал частотой Ка Г 1 поступает на смеситель 7, на второй вход которого подается сигнал частотой п 1 з/пз 1 о с делителя 3, На выходе смесителя 7 формируется сигнал частотойгпзКа гп 335 Го - . КВГ 1 - . - то -- ) опз П 4 П 2 П 5 ПЗКоэффициенты п 1 з и пз подбираются, исходя из условия40Кзпз - пъзп 4 п 2 п 5) = 1 Выражение для Го принимает вид Г1оП 4 П 2 ПЗП 5Сигнал Го является выходным сигналом второго смесителя 7 в режиме самоконтроля (при Д 1 = О), когда на оба входа компаратора поступает сигнал опорной частоты Фо.При Д 1О (в режиме измерения частоты Гх...
Фазовый дискриминатор
Номер патента: 1584073
Опубликовано: 07.08.1990
Автор: Турченков
МПК: H03D 13/00, H03K 9/00
Метки: дискриминатор, фазовый
...комитега по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушскэя наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к радиотехникеи измерительной технике и может быть ис пользовано для определения разности фаз, двух сигналов.Цель изобретения - упрощение путемисключения операции логического инвертирования.На чертеже представлена принципиальная электрическая схема предлагаемогофазового дискриминатора.Фазовый дискриминатор содержит Отриггер 1, первый диод 2, первый резистор3, первый транзистор 4, второй диод 5, вто рой резистор 6 и второй транзистор 7,Фазовый дискриминатор работает следующим образом,Пусть сигнал на первом входе дискри.минатора опережает по фазе сигнал на...
Кольцевой преобразователь частоты
Номер патента: 1587616
Опубликовано: 23.08.1990
Автор: Мазенов
МПК: H03D 7/12
...обмотке выходного дифференциального трансформатора10, будет, противоположен тому, чтобыл в положительный полупериод БВхДостигается это тем, что третья ичетвертая пслуобмотки 17 и 18, вкупе5 158761Фчецные встречно, включены встречно по отношению к первой паре и второй полуобмоткам 15 и 16, чем и обеспечивается двухтактное преобразованиечастоты. Высокая степень компенсации магнитных потоков (балансировка) по току опорного колебания П, на выходепредлагаемого кольцевого преобразователя частоты и,следовательно,высокая точность преобразования достигаются следующим образом, В положительный полупериод напРяжение ь, 15подается к первому и второму транзисторам 1 и 2, к переходам база-эмиттер,При этом оба трацзистора открыты иих базовые токи...
Формирователь однополосного сигнала
Номер патента: 1589368
Опубликовано: 30.08.1990
Метки: однополосного, сигнала, формирователь
...однополосного сигнал0 = К я 1 п(Ы - дС + 90 ).1 овыхТаким образом, на, выходе получают сигнал, в котором присутствует только одна гармоника с нижней боковой частотой (гД - Д ), в то время как остальные гармоники оказываются подавленными.Так как для аппроксимации нелинейности выбран степенной ряд, достаточно точно отражающий реальную нелинейность, то и в устройстве обеспечивается подавление. нежелательных составляющих выходного сигнала, в том числе и с частотой (Я + ЗЯ).9 ФФормула изобретенияФормирователь однополосного сигнала, содержащий первый и второй балансцые модуляторы, последовательно сое-. диненные третий балансный модулятор, первый фазовращатель, первый и второй сумматоры, последовательно соединенЙые четвертый балансный...

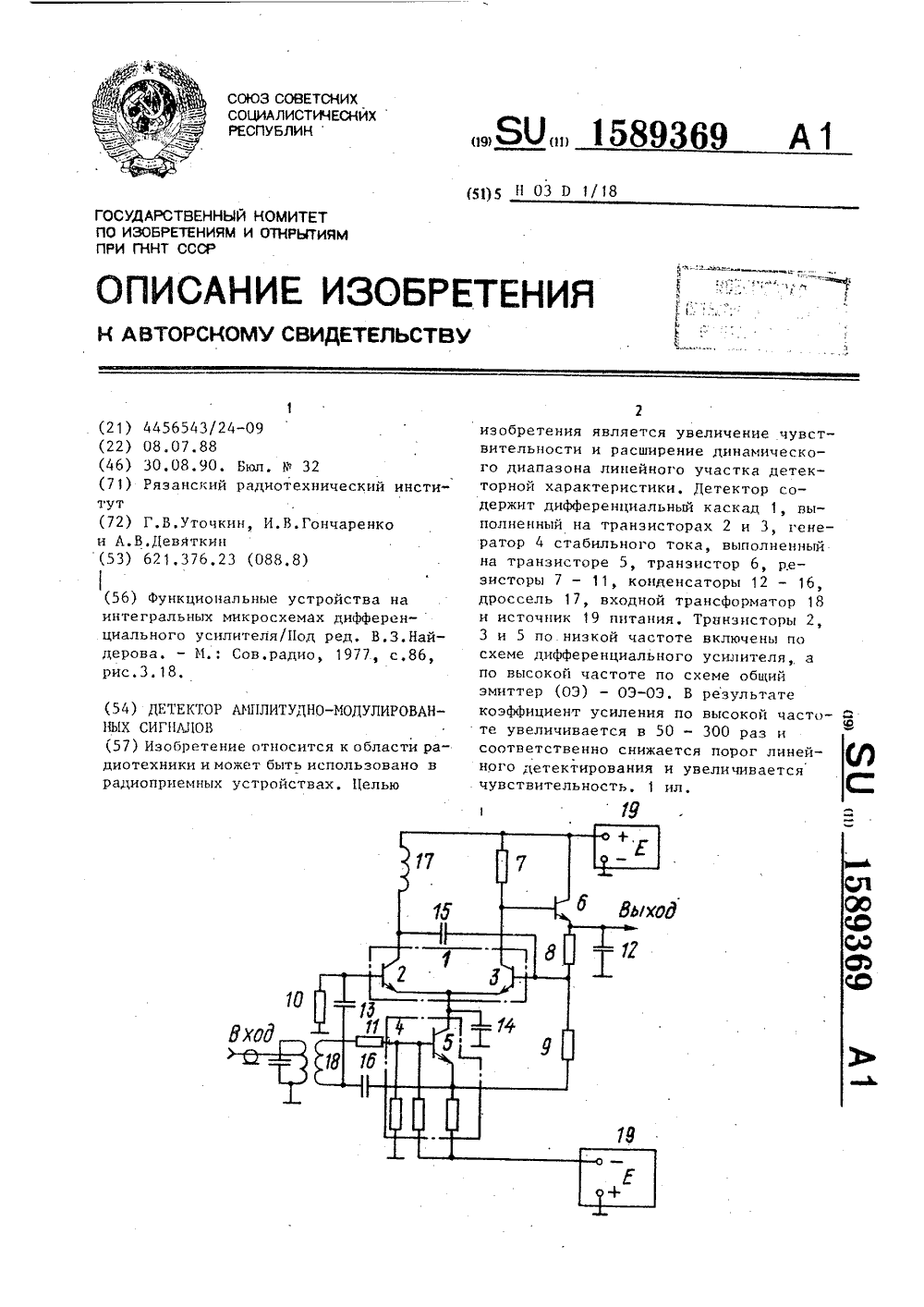

Детектор амплитудно-модулированных сигналов
Номер патента: 1589369
Опубликовано: 30.08.1990
Авторы: Гончаренко, Девяткин, Уточкин
МПК: H03D 1/18
Метки: амплитудно-модулированных, детектор, сигналов
...в 50300 раз по сравнению с прототипом,благодаря чему во столько же разуменьшается входное напряжение порога.линейного детектирования, т,е, увеличивается чувствительность,С коллектора транзистора 3 усиленный амплитудно-модулированный сигналподается на вход эмиттерного повторителя, выполненного на транзисторе6 и выполняющего роль детектирующегонелинейного элемента. Детектированиеосуществляется за счет отсечки эмиттерного тока при отрицательных полуволнах высокочастотного колебания.При соответствующем выборе постоянной времени цепи нагрузки на выходедетектора амплитудно-модулированныхсигналов выделяется огибающая входного амплитудно-модулированного сигнала. Для расширения динамическогодИапазона детектор амплитудно-модулированных сигналов...
Устройство двойного преобразования частоты
Номер патента: 1589370
Опубликовано: 30.08.1990
Автор: Мацаев
МПК: H03D 7/16, H04B 1/10, H04B 1/26 ...
Метки: двойного, преобразования, частоты
...со спектром фиг. 2 в. Приэтом частотная база сигнала и помехрасширяется. Частотная база помехКПП при этом оказывается в несколько раз шире, чем частотцая база полезного сигнала. Это связано с тем,что в образовании КПП участвуют высшие гармоники спектра первой гетероинной частоты. Только зеркальный50КПП (К 1) образуется с участием основных гармонических составляющих спектра первой гетеродинной частоты. 0 нако частотный спектр помехи, прощешей через КПП (К 1), оказываетсязеркально повернутым относительно55соответствующих составляющих частотного спектра второй гетероиннойчастоты (фиг. 2 и) и при перемножении с посленим не сварачивается к исходному, а дополнительно расширяется в ва раза, Кроме того, частотныйспектр...
Синхронный преобразователь (его варианты)
Номер патента: 1589371
Опубликовано: 30.08.1990
МПК: H03D 13/00
Метки: варианты, его, синхронный
...низкочастотная слагаемая я я й с) =соя) - О - я) я хо д и )) ) выражается в соответствии с Формулой с соя (К - Я )сояЫ соя+ я хияо ) )"и 2 Сигнал на выходе перемножителяБ п(ь) = Б бБ, и :) имеет следую -щий вид:5 ц(С) = 15 сав 511,Ю) ь)при (15)Глубиной мОдуляции Р целесообраз" но выбрать в данном случае такое значение Ф = РМ 1 = 1,8 раз, при котором бесселевская функция первого Порядка имеет первый экстремум 1(1,8) = 0,58, Селективный блок 2 может быть построен и н виде фаза чувствительного демодулятора, работающего синхронно с Фазовой модуляцией опорного сигнала, В таком случае выходной сигнал Б Вь)к является Постоянным сигцалом, уровень которого пропорционален уровням всех (или группы) нечетных гармоник с частотами (21 с)О, или хе...
Устройство для синхронного преобразования (его варианты)
Номер патента: 1589372
Опубликовано: 30.08.1990
Авторы: Кукк, Лауд, Мин, Парве
МПК: H03D 13/00
Метки: варианты, его, преобразования, синхронного
...этого выражения получают 20 Результаты табл, 1 показывают, что постоянный компонент 25 по формуле (10) с выхода перемножителя 1 может быть использован в качестве сигнала ошибки для автоматической стабилизации глубины фазовой модуляции " под управление сигнала30 1. 0 Р)Я( = К М соя(р (16) 1 М (оя ( соя (Р я 1 п Я С) = М воя Ч) )( Результаты анализа табля 1 показывают, что сумма мало зависит от глубины фазовой модуляции (аргумента Р ) в окружности Р = (1 , Например, увеличение Р на 2,57 свыше (Р обусловливает уменьшение суммы на 0,047., а снижение Р на 2,5 Е вызывает уменьшение суммы на 0,077., Напомним, что отклонение Р от Р = 2,4048 на 107 вызывает умень" шение суммы на 17. Следовательно, коэффициент стабилизации Е = 4 повышает точность...
Частотно-фазовый дискриминатор
Номер патента: 1589373
Опубликовано: 30.08.1990
Авторы: Бубнов, Кавко, Сутормин
МПК: H03D 13/00
Метки: дискриминатор, частотно-фазовый
...в состояние "О", элемент И-НЕ 6 закрывается, а счетчику разрешается вести подсчет импульсов контролируемой частоты ГПри отсутствии импульсов контролируемой частоты Г К между двумя импульсами эталонной частоты Г в блоэ кирующих триггерах 3 и 4 происходит изменение информации следующим образом:а) из режима насыщения при Гк ъ Гпроисходит переход в режим фазового сравнения;б) из режима Фазового сравненияпроисходит переход в режим насыщения при Г кГв) режим насыщения при Гк с Гэ со-храняется.к Э 35При приходе двух и более импульсов контролируемой частоты Г между двуКмя импульсами эталонной частоты Гэ происходит один из следу,ощих переходов:40а) из режима насыщения при Гк с Гэпроисходит переход в режим фазового сравнения;б) из...
Смесительное устройство
Номер патента: 1421230
Опубликовано: 15.09.1990
Авторы: Безбородов, Князьков, Кулешов, Яновский
МПК: H03D 7/02
Метки: смесительное
...1 и перпендикулярное трехплечее разветвление 6 подводится также к. полупроводниковым диодам 1 О и 11, в спектре токов которых содержатся разностные спектральные сос-авляющие, которые и выделяются. Фазовый сдвиг колебаний гетеродина в полупроводниковых диодах 10 2и 11 сохраняется равным тс/2 благодарявзаимной ориентации проволок поляризую.щей проволочной решетки 12 и первой ивторой проволочных решеток 13 и 14,Смесительное устройство, содержащееразветвление лучеводов, первое плечокоторого подсоединено, к перпендикулярному трехплечему разветвлению лучеводов, в первом и втором плечах которого установлены полупроводниковые диоды и заполненный плазмой резонатор, снабженный входом и выходом, отличающееся тем, что, с целью снижения потерь...

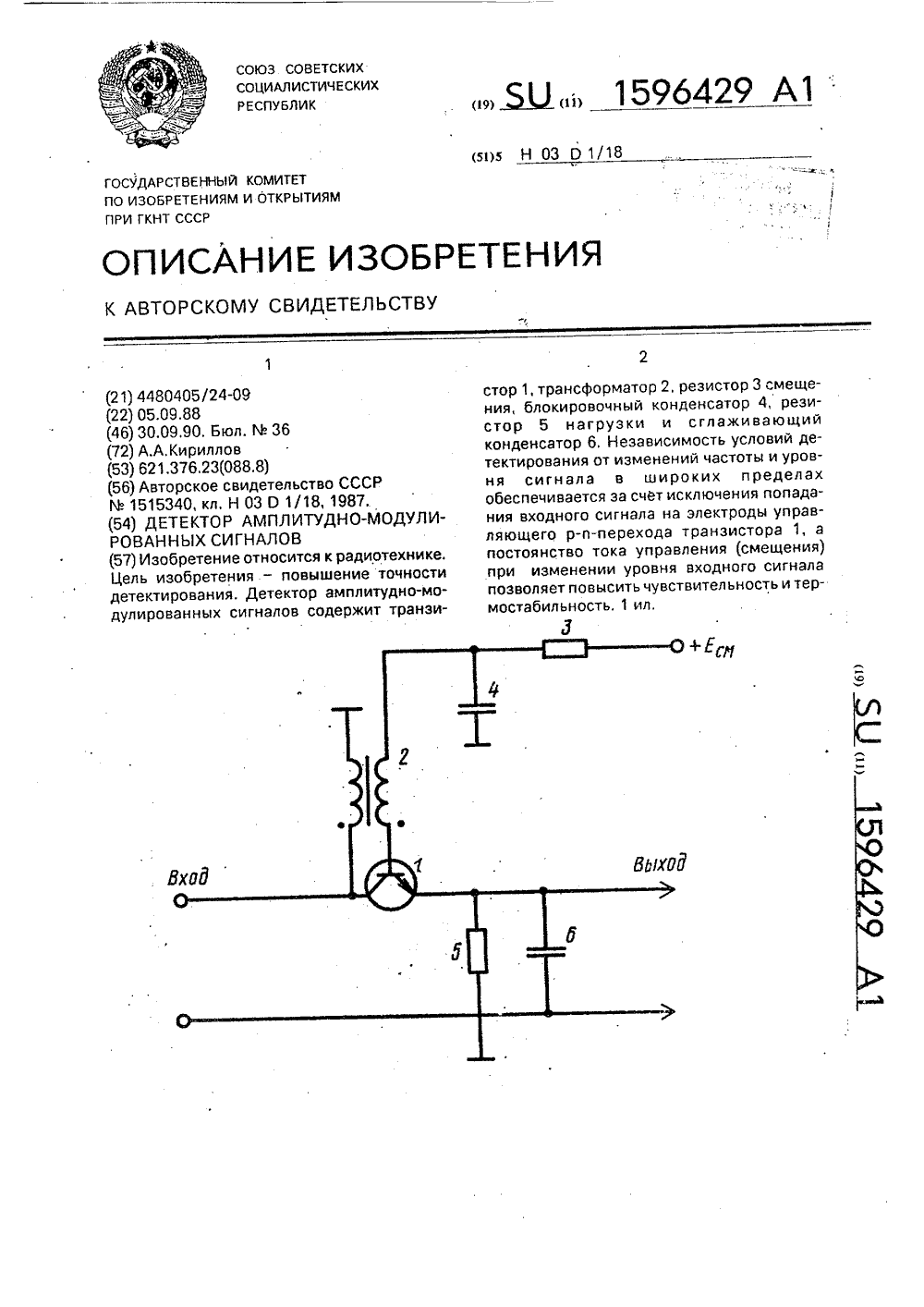

Детектор амплитудно-модулированных сигналов
Номер патента: 1596429
Опубликовано: 30.09.1990
Автор: Кириллов
МПК: H03D 1/18
Метки: амплитудно-модулированных, детектор, сигналов
...сигналов содержит транзистор 1, трансформатор 2, резистор 3 смещения, блокировочный конденсатор 4, резистор 5 нагрузки и сглаживающий конденсатор 6.Детектор амплитудно-модулированных сигналов работает следующим образом.Входной сигнал поступает на первичную обмотку трансформатора 2 с коэффициентом трансформации между обмотками, равным 1, На управляющий рп-переход коллектор - база транзистора 1 подается постоянный ток смещения от источника постоянного напряжения Есм через резистор смещения 3. На оба электрода управляющего рп-перехода транзистора 1 поступают равные по величине и знаку потенциалы входного переменного по напряжению сигнала, В результате мгновенное напряжение входного сигнала на управляющем рп-переходе равно кулю, что...
Смеситель
Номер патента: 1596430
Опубликовано: 30.09.1990
Авторы: Рейнштейн, Шмигельский
МПК: H03D 7/14
Метки: смеситель
...следующим образом,На средние выводы соответствующихобмоток трансформаторов 1 и 3 и на первичную обмотку трансформатора 1 подаютсядва сигнала разных частот, разного уровня 5от источника второго сигнала 5 и от источника первого сигнала 2 соответственно.Вследствие нелинейности нелинейных элементов диодов 8 - 11 в них под действиемсигналов возникают побочные колебания,проходящие, хотя и ослабленными, на выход смесителя (в нагрузку 4) наряду с сигналом промежуточной частоты,появляющимся на первичной обмоткетрансформатора 3. В смесителе с кольцевой схемой включения нелинейных элементов (фиг.1) теоретически при идеальном совпадении характеристик нелинейных элементов блока 6 на выходе смесителя присутствует сигнал промежуточной частоты и...
Амплитудный детектор
Номер патента: 1598107
Опубликовано: 07.10.1990
Автор: Турченков
МПК: H03D 1/16
Метки: амплитудный, детектор
...запоминающего конденсатора 5, блок Ь выбора наи большего значения напряжения, состоящий из первого и второго ОУ 7 и 8, первого и второго диодов 9 и 10, и генератор 11 двух последовательностей, сдвинутых одна относительно другой на половину периода импульсов нормированного тока. Амплитудный детектор работает следующим образом. 07 4В момент времени поступления импульса нормированного тока с соответствую. щего выхода генератора 11 (фиг.2 б,в)конденсатор 5 соответствующего пикового детектора 1 или 2 разряжается доуровня мгновенного значения напряженияЬ И). Поскольку импульсы нормированного тока формируются на выходах генератора 11 поочередно во времени (фиг.2 г,д), то на одном иэ конденсаторов5 напряжение остается неизменным навремя действия...
Частотный детектор
Номер патента: 1598108
Опубликовано: 07.10.1990
Автор: Хайкин
МПК: H03D 3/00
...15 импульсов.Аналогичным образом формируютсяимпульсы опорной несущей частоты вторым синхронным одновибратором 5(фиг. 2 ж) - путем деления частотыследования опорных импульсов генератора 6 делителем 7 частоты импульсов(фиг. 2 д) с коэффициентом деления Ии формирования из выходных импульсовделителя формирователем 3 импульсовпериода через "0" коротких импульсов,используемых для запуска второгосинхронного одновибратора 5 (фиг. 2 е),формирователи 2 и 3 импульсов перехода через "0" выполнены по двухканальной схеме, Первый канал содержитпоследовательно соединенные первый ивторой элементы НЕ 11 и элемент И 12,выход которого подключен к первомувходу элемента ИЛИ 13. Второй каналсодержит последовательно соединенныетретий элемент НЕ 11 и...
Фазовый дискриминатор
Номер патента: 1598109
Опубликовано: 07.10.1990
Автор: Абрамов
МПК: H03D 13/00
Метки: дискриминатор, фазовый
...значения и начале ее изменения в сторону запаздывания навыходе третьего элемента И 9 появляется короткий импульс. Этот импульспроходит через четвертый элемент И 10на второй управляющий вход БКВС 12.Под действием данного импульса кодовая комбинация с выхода первогоБФСН 13 записывается в блок БКВС 12.После этого начинается процесс изменения фазы в сторону запаздывания.С некоторого момента на кодовом выходе второго БФСН 14 начинают появляться кодовые комбинации, соответствующие фазовым сдвигам - 2 п, -4 и, -6 Г ит.д., Эти кодовые комбинации поступают на второй кодовый вход БКВС 12;При достижении фазой, изменяющейся в сторону запаздывания, своегомаксимального значения и начале ееизменения в сторону опережения на выходе второго...
Цифровой частотный детектор
Номер патента: 1601739
Опубликовано: 23.10.1990
Автор: Закиров
МПК: H03D 3/00
Метки: детектор, цифровой, частотный
...з), Оба счетчика 20 и 21 работают одновременно в течение интервала времени тз - т 1. В это время в регистре 24 хранится число, соответствующее числу импульсов, сосчитанных счетчиком 20 во время поступления предыдущего импульса с выхода Р-триггера 16.Цифровой компаратор 26 осуществляет непрерывное сравнение чисел имгульсов, хранящихся в регистре 24 и поступающих с информационных выходов счетчика 21, Во время работы счетчика 21 наступает момент времени, когда число импульсов, сосчиганных счетчиком 21, превышает на один число импульсов, хранящееся в регистре 24. С этого момента времени на выходе А В цифрового компаратора 26 возникает напряжение логической "1" (фиг,2 и), существующее в течение полупериода модулирующей функции, Это...
Цифровой частотный детектор
Номер патента: 1601740
Опубликовано: 23.10.1990
Автор: Закиров
МПК: H03D 3/00
Метки: детектор, цифровой, частотный
...глубину модуляции;в- среднее значение несущей частоты;й = 2 л Е = 2 к /Т- круговая частота модулирующего сигнала.Из выражения (1) следует, что в спектре сигнала на выходе элемента ИЛИ 7 содерВщ 7 жится постоянная составляющая ., сигнал производной гармоническойХ модулирующей функции соз Й (1 -- ), сигнал несущей частоты и ее гармоник соз и щ, сигналы боковых частот несущей частоты и ее гармоник соз(п со + р И) .С помощью дифференциального усилителя 10 устраняется постоянная составляющая, а с помощью фильтров 8 и 9 - сигналы несущей частоты и ее гармоник, а.также сигналы боковых частот. В итоге выделяется неискаженный сигнал производной гармонической модулирующей функции, так как в спектре отсутствуют в отличие от...
Цифровой частотный детектор
Номер патента: 1601741
Опубликовано: 23.10.1990
Авторы: Басий, Матвеев, Сташкив
МПК: H03D 3/00
Метки: детектор, цифровой, частотный
...1 задержки входного сигналана выходной сигнал вычислительного блока(выделенная амплитуда входного сигнала).10 Время задержки входного сигнала в первомэлементе задержки равно групповому времени задержки в линейном корреляционном амплитудном детекторе (блоки 2, 3 и 4),В результате деления сигнал на выходе де 15 лителя 5 не зависит от амплитуды входногосигнала и может быть описан выражениемОвых.дев, СОЗ 691, (2)Сигнал (2) поступает на вход фильтра,состоящего из второго 6 и третьего 12 эле 20 ментов задержки, первого 14, второго 15 итретьего 16 умножителей, сумматора 7 ивторого вычитателя 13. Передаточная характеристика этого фильтра может быть представлена выражением25 Н(г) = ао-аз г" + а 2 г. (3)Величина задержки сигнала во втором6...
Пиковый детектор
Номер патента: 1608587
Опубликовано: 23.11.1990
Автор: Дзарданов
МПК: G01R 19/04, H03D 1/04
...можно записать1 11 (Йьк 1 СеП = --С -- -ЙС=- - Пвы=с Ь 8 а .=г С фЧ 9Свтак как по условию - = 2, то дляС 9рассматриваемого случая приращение выходного напряжения в точности пов" торяет приращение входного до тех пор, пока последнее имеет нарастающий характер. В момент достижения входным напряжением положительного значения д =0 и следовательно на-енх фрастание йапряжения на выходе схемы прекращается, Далее входное напряжение спадает и полярность 1 меняется, что приводит к размыкайию элемента 1, и поэтому выходное напряжение сохраняется равным новому положительному экстремальному значению входного напряжения. Выходное напряжение оста. ется неизменным до тех пор, пока значение входного напряжения, изменяясь и вновь нарастая, опять...
Частотный дискриминатор
Номер патента: 1617506
Опубликовано: 30.12.1990
МПК: H03D 3/02
Метки: дискриминатор, частотный
...входного сигнала и коэффициенту передачи взаимно расстроенных колебательных контуров 1 и 2, вычитаются одно из другого в вычитателе 6. В результате на ео выходе формируется двухполяпное напряжение, которое поступает на вход блока 7 выделения модуля разности. На выходе блока 7 формируется однополярный сигнал, пропорциональный амплитуде входного сигнала и отклонению частоты от частоты, соответствующей равенству напряжений, снимаемых с выходов амплитудных детекторов 3 и 4, Одно- полярное напряжение с выхода блока 7 поступает на сигнальный вход АЦП 8 и через регулируемый делитель 10 напряжения нэ первый вход дополнительного вычитатепя 9. На опорный вход АЦП 8 поступает сигнал с 5 10 15 20 25 30 выхода дополнительного вычитателя 9, на второй...
Амплитудно-частотный детектор
Номер патента: 1617623
Опубликовано: 30.12.1990
Автор: Бальчюнайтис
МПК: H03D 3/06
Метки: амплитудно-частотный, детектор
...сумматора 2.Этот слгнал демодулируется вторым амгнитудным демодулятором 7,При линейной характеристике детектирования выходное напряжение амплитудно-частОтного дстекторэОвых = К 2 Хдиф . а(т) Ш , (8)а при квадратичной характеристике детектированля амплитудного демодулятора 7 вьходное нэпрянение можно представить в видеОгых = К.хдиф а в 2(т), (9)При гармоническом законе лзменения частоты входного сл нала, т.е. при вф =ОЬ+ Лй) ссадит, и линейной характеристлке детектирования амплитудного де:,ОдуляОра 7 амгглитуда выходного сигнала ампллтуд .о-частотного детектора прямо г;ропорциональна произведению амплитуды а,и девиации частоты ЛЙ) ВхОдного ампги гудно-частот О модулированного сигнала (1), Закан лзменения а(х) и о)(с) может...
Смеситель
Номер патента: 1617624
Опубликовано: 30.12.1990
Автор: Афонин
МПК: H03D 7/14
Метки: смеситель
...вход 2,Коэффициент преобразования по напряжению от входа 1 до точки 22вх 141вых 131К 1 - 22 =- Бпр 131141 Х35 Й вх 141 +вы х 131Йвых 141Г 22 - 23ХВвых 141 + 822 - 23где Япр 13- крутизна преобразованиятранзистора 131Ввх 141 - ВХОДНОЕ СОПратИВЛЕНИЕ траНЗИстара 141 в схеме с общим затвором;Йвых 131 ВЫХОДНОЕ СОПратИВЛЕНИЕтранзистора 131 в схеме с общим истоком;314 1 - крутизна усиления транзистора141;Бвых 141 - ВЫХОДНОЕ СОПрстИВЛЕНИЕтранзистора 141 в схеме с общим затвором; В 22-23 - сопротивление нагрузки на промежуточной частоте в точках 22 и 23,Коэффициент преобразования по напряжению от входа 1 до точки 23Ввх 142 вых 132вх 142 вых 132К 1 - 23 пр 132+Я 142 Х ХЙвых 142822 - 23" Йвых 142 + Й 22 - 23где Зпр 132 - крутизна преобразования...
Рециркуляционный электронно-перестраиваемый входной фильтр радиоприемника
Номер патента: 1622919
Опубликовано: 23.01.1991
Авторы: Грель, Запорожченко
МПК: H03D 3/18
Метки: входной, радиоприемника, рециркуляционный, фильтр, электронно-перестраиваемый
...1 и ДК 2) постоянного управляющего напряжения Оупр (фиг.2) сигнал на выходном экстрагирующем контакте (ЭК) относительно входного сигнала на инжектирующем контакте (ИК) оказывается задержанным на величинуС Оупр где С - постоянная величина, зависящая от технологических и топологических особенностей изготовления ИПЛЗ.Резонансная частота рециркуляционного электронно-перестраиваемого входного фильтра радиоприемника определяется величиной тз и равна02 О 2 Ст,е. пропорциональна величине управляющего напряжения.Как и в рециркуляторе, условие устойчивости определяется величиной усиления в петле положительной обратной связи илиусловиемРосЙмаксКусгде айзакс - максимальный в полосе перестройки коэффициент передачи ИПЛЗ 1;Кус - коэффициент...
Преобразователь частоты
Номер патента: 1626321
Опубликовано: 07.02.1991
Автор: Скворцов
МПК: H03D 7/00
Метки: частоты
...1 о управляющих сигналов. Из первого условияследует, что амплитудная модуляций переносится с исходного АМ-сигнала на соответствующий сигнал промежуточной частоты.,Иэ второго условия вытекает воэможностьизбирательного формирования сигналапромежуточной частоты.Фильтр 8 нижних частот осуществляетзадержку сигнала обратной связи и позволяет получить резонансную амплитудно-частотную характеристику, Максимумамплитуды сигнала промежуточной частоты, соответствующий резонансной частотепреобразователя частоты, можно получить путем выбора параметров элементов практически в больших пределах,Процесс преобразования частоты опи сывается уравнениями 01(т) =Д 1 О-О т10 Со Н 1 г г- и- Й Й1С,Г В %15(4) где Оф), Ог(т) - напряжения на интвертирующем и...
