H03D — Способы и устройства для демодуляции или переноса модулированного сигнала с одной несущей на другую
Детектор амплитудно-модулированных сигналов
Номер патента: 114688
Опубликовано: 01.01.1958
Автор: Симонов
МПК: H03D 1/18
Метки: амплитудно-модулированных, детектор, сигналов

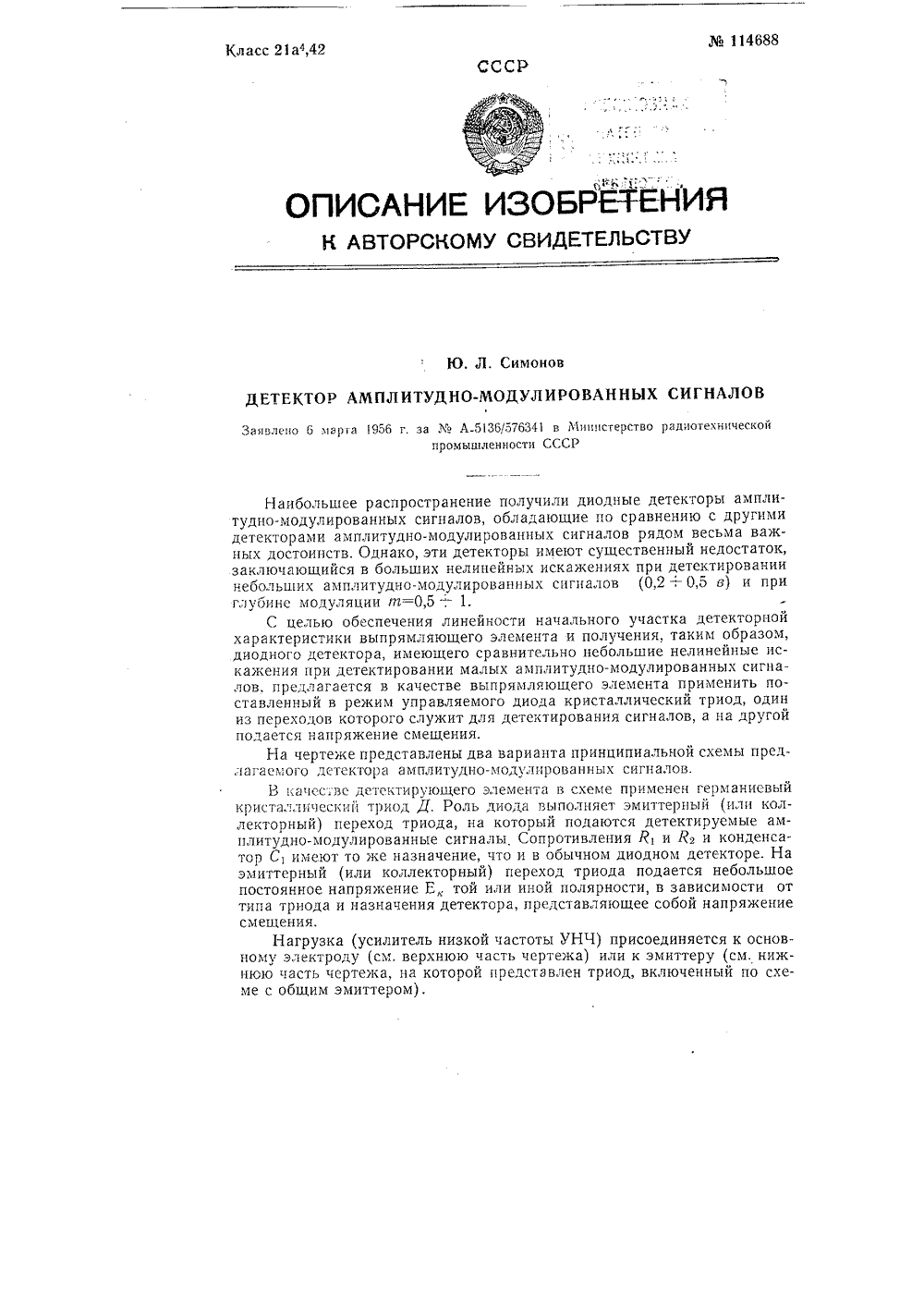

...чертеже представлены два варианта принципиальной схемы предлагаемого детектора амплитудно-модулированных сигналов.Б начес ве детектирующего элемента в схеме применен германиевый кристаллический триод Д. Роль диода выполняет эмиттерный (или коллекторный) переход триода, на который подаются детектируемые амплитудно-модулированные сигналы, Сопротивления тх и й и конденсатор С, имеют то же назначение, что и в обычном диодном детекторе. На эмиттерный (или коллекторный) переход триода подается небольшое постоянное напряжение Е. той или иной полярности, в зависимости от типа триода и назначения детектора, представляющее собой напряжение смещения.Нагрузка (усилитель низкой частоты УНЧ) присоединяется к основному электроду (см, верхнюю часть...
Фазовый детектор для измерения сдвига фаз между напряжениями с кратными или дробнорациональными частотами
Номер патента: 115538
Опубликовано: 01.01.1958
Авторы: Каминский, Кувалдин, Кузнецов
МПК: H03D 13/00
Метки: детектор, дробнорациональными, кратными, между, напряжениями, сдвига, фаз, фазовый, частотами
...в анодные цепи которых включены полосовые фильтры 1 и 2, настроенные на первую гармонику анод- ного тока. Вторичные обмотки фильтров 3 и 4 с включенными в пх цепи детекторами Д, и Д 2 образуют схему вычитания выпрямленных выходных : напряжений.Входное напряжение низкой частоты через входной трансформатор д подается на обе сетки ламп Л, и Л, в противофазе, а напряжение высокой гастоты - на сетки синфазно через среднюю точку вторичной обмотки -того же трансформатора, Для выбора оптимального режима в цепь сеток этих ламп Включено исходное отрицательное смещение Ев.На сетках ламп образуется геометрическая сумма напряжений высокой и низкой частоты.На фиг. 2 показана диаграмма напряжений балансного фазового детектора в рабочей точке при...
Селективный фазочувствительный детектор на кратные частоты
Номер патента: 115975
Опубликовано: 01.01.1958
Автор: Беркман
МПК: H03D 3/08
Метки: детектор, кратные, селективный, фазочувствительный, частоты
...1 соппотиВлсниями показана пя фиг 1.ДЕСЬ; 1, - КОММУТИРУЮЩЕЕ НаПР 55 КСНИЕ, Ут - ИЗМЕРЯСМОЕ НаПРЯЖЕНИС, 2 Г - ДОПОЛНИТЕЛЬНОЕ СОПРОТНВЛСНИС.В качестве нелинейного элемента с сюмстри 1 но 1 вольтамперной характеристикой использован мостик Грсца, содср;кя 1 ций четыре вс 1 тиля. Подобый нели;сйныи влсмснт имеет С 11 М 1 стригн 1 у 10 характеристику п 1 эопускает ток независимо От нап 1)явлси 51 пРилогксннОГО няпря 5 ксьИ 51 при ОднОм н тОм Рке значении управляющсГО пяпряисния и бОльшсГО пяпря 5 ксния запиряи 51 Ь, Влияние прямых сопротнвлсниЙ вентилей:я симметричность схсмы умсньш 2 стся путем Вкл 10 чения добяво:1:ОГО сопротивления Г.Схема работает как прерыВ 2 тсль, В которОМ Врсх,Г Зямыка 111 я 1 сгуЛ 51 рустся ВсличинОЙ...
Балансный волноводный смеситель
Номер патента: 115977
Опубликовано: 01.01.1958
Автор: Герценштейн
МПК: H03D 7/14
Метки: балансный, волноводный, смеситель
...трансформатор, 7 - опорный четвертьволновый изолятор, 8 - выходной трансформатор.Входной сигнал по волноводу 1, в котором возбуждена волна типа Б, достигает смесителей 2 и создает на их зажимах синфазные напряжения. Для согласования выходного сопротивления детекторов с нагрузкой служат втулки 3. Напряжение гетеродина подается на детекторы в противофазе, вследствие наличия симметрирующего перехода 4 длиной 2 Е- где ) - длина волны гетеродина, а Е - диэлектрическая проницаемость изоляционной втулки перехода, Напряжение гетеродина, поданное на детекторы, возбуждает в прямоугольном волноводе волну типа Йв 2, для которой этот волновод будет предельным, вследствие чего напряжение гетеродина не достигает источника сигнала. Напряжение...
Способ детектирования сверхвысоких частот (свч)
Номер патента: 116434
Опубликовано: 01.01.1958
Автор: Корнилов
МПК: H03D 3/30
Метки: детектирования, сверхвысоких, свч, частот
...цепь,Часть электронов после пролета в тормозящем поле не оссдает на нижней стенке резонатора и снова попадает в пространство резонатор- катод. При отсутствии колебаний в резонаторе клистрона катода достигают те электронь, тепловые скорости которых для этого достаточны.При подаче СВ"1 сигнала в резонатор электронный поток подвергается модуляции по скорости. Поскольку модуляция по скорости здесь двойная, прн пряъОпрохождении резонатор и при Обратном, то электрические процессы в кллстроне имеют слокный характер, но важно только то, что с изменением амплитуды колебаний в резонаторе изменяется количество электронов, энергия которых достаточна для попадания на катод. Это обстоятельство дает возможность детектирования в катодной цепи. Усиление...
Фазочувствительное выпрямительное устройство
Номер патента: 119202
Опубликовано: 01.01.1959
Автор: Герасименко
МПК: H03D 3/24
Метки: выпрямительное, фазочувствительное
...на общий делитель постоянного напряжения 5.Нагрузкой катодных повторителей служат триоды б и 7, шунтированные емкостями 8 и 9, причем сетки катодных повторителей соединены через сопротивления 10 и 11 со своими анодами и через вентили 12 и И с трансформатором 1 опорного напряжения.Трансформатор 2 входного напряжения соединен через ь 14 с сетками нагрузочных триодов и через вентили 15 и 1 б с сетк тодных повторителей,Гчо 119202 На первичную обмотку трансформатора 1 подается опорное напря;кение синусоидальной формы, а на первичную обмотку трансформатора 2 - напряжение в виде кратковременных (зпачительно меньше периода повторения) прямоугольных импульсов, фаза которых относительно опорного напряжения пропорциональна рассогласованию...
Система управления частотой и фазой синхронного гетеродина синхронных и однополосных приемников
Номер патента: 119549
Опубликовано: 01.01.1959
Автор: Коробов
МПК: H03D 1/22
Метки: гетеродина, однополосных, приемников, синхронного, синхронных, фазой, частотой
...фильтры низкой частоты б и 6, выделяющие низкочастотный модулирующий сигнал. Спг119549налы, полученные на выходе фильтров б и б, усиливают усилителями 7 и 8 и подают на блок сравнения 9, в качестве которого может быть и"- пользован, например фазовый детектор отношений.Уровни напряжений, подаваемых на блок сравнения 9, зависят от разности фаз принимаемого сигнала и сигнала гетеродина.При разности фаз этих сигналов, равной, напряжения, подава 4емые на блок сравнения 9, будут иметь одинаковый уровень. При изменении разности фаз изменяется соотношение уровней напряжений, снимаемых с усилителей 7 и 8, что приводит к возникновению управляющего напряжения на выходе блока 9.Управляющее напряжение подают на блок 10, управляющий фазой сигнала...
Способ повышения помехоустойчивости супергетеродинного приемника
Номер патента: 119551
Опубликовано: 01.01.1959
Автор: Савицкий
МПК: H03D 7/16
Метки: повышения, помехоустойчивости, приемника, супергетеродинного
...подобном способе настройки не удается избавиться от некоторых мощных помех, принимаемых на комбинационной частоте, равной промежуточной и образованной при алгебраическом суммировании некоторых гармоник мешающего сигнала и высших гармоник колебаний первого гетеродина. Описываемый способ позволяет уменьшить уровень помех по комбинационному каналу. Это достигается путем одновременной перестройки обоих гетеродинов и фильтра усилителя первой промежуточной частоты, включенного между первым и вторым смесителями. При изменении частот гетеродинов на д 1 па эту же величину изменяется и первая промежуточная частота, в то время как преобразованная частота помехи изменится на п1, где л - номер гармоники гетеро- дина, создающий данный...
Способ усиления и преобразования частоты электромагнитных волн
Номер патента: 121823
Опубликовано: 01.01.1959
МПК: H03D 7/00, H03F 21/00
Метки: волн, преобразования, усиления, частоты, электромагнитных
...фазу и плоскость поляризации волны под воздействием магнитного поля, применяется ферритовая пластина, помещаемая в волноводе или в коаксиальной линии. Составитель описания И. П. Потапов Редактор 3. А. МосквинаПодп. к печ. 9 1 т 11-62 г,Техред А, А. Кудрявицкая Корректор В. Андрианов форма г бум. 70 Х 108/1 а Объем 0183;пс 7511ъем, изд. л.коп.ЦБТИ Комитета по делам изобретений и открыгий при Сонете Министров СССРМосква, Центр, М. Черкасский пер., д. 2/6,Типография ЦБТИ, Москва, Петровка 14,При частоте волны Но 1 равной К а волны Н 1 о - Ф; после феррита получают волны комбинированных частот вида тРг+пФ, (где т и и любые целые числа О, 1, 2, 3), амплитуды которых зависят от амплитуд волн Нго и Ни крутизны используемого падающего участка...
Амплитудный различитель, частотный дискриминатор, амплитудный ограничитель или т. п. устройство
Номер патента: 122178
Опубликовано: 01.01.1959
Автор: Симонов
МПК: H03D 1/18, H03D 3/14, H03G 11/04 ...
Метки: амплитудный, дискриминатор, ограничитель, различитель, частотный
...устройство содержит один полупроводниковьш триод и может использоваться как амплитудный различитель, амплитудный ограничитель, частотный дискриминатор и т, и. Изменение режима работы устройства осуществляется подбором величин его элементов.Принципиальная схема устройства изображена на чертеже.К зажимам 1 - 1 прикладывается напряжение переменного тока, Выпрямленное напряжение снимается с зажимов 2 - 2. Изменением сопротивления 3, емкости 4 и подбором полупроводникового триода 5 можно подобрать режим работы устройства, при котором величина и знак выпрямленного тока в нагрузке зависит от знака и величины приращения амплитуды входного переменного напряжения, При других значениях сопротивления 3 ц емкости 4 выпрямленный...
Широкополосный дискриминатор
Номер патента: 123572
Опубликовано: 01.01.1959
Автор: Шуцкий
МПК: H03D 3/02
Метки: дискриминатор, широкополосный
...и 3. Выделяемые контурам 4 и б и суммируются на сопроти второй гармоники переходной контурами 8 и 9, включенными режекторных контуров, настроен частоты, делает нуль дискримин от изменений входного напряжен частотные дискриминаии нуля дискриминатор ении входного напряже а, клистрона или кристы дискриминатора.аторе указанный недо ь усилительной лампы торую гармонику центр таток устране двух режекторльной частоть ципиальная схема предлагаемого и 1, в анодных контуя лампами апряжения секторными Включение переходной зависимым ра содержит лампу льно два расстроен жения детектируютс б н 7, Подавление н осуществляется рея ную цепь лампы 1, вторую гармоникухарактеристики не риминатоследов ате и напря влениях1 астоты в анод ных на аторной ия....
Фазочувствительный усилительный каскад с термостабилизацией
Номер патента: 124474
Опубликовано: 01.01.1959
Автор: Ларичев
Метки: каскад, термостабилизацией, усилительный, фазочувствительный
...сопротивлению 4 коллекторной цепи полупроводникового триода 5. Последовательно с обмоткой этой катушки включен конденсатор б. Опорное напряжение через трансформатор 7 подается через диоды 8, 9 на нагрузочные сопротивления 10 и 11, зашунтированные конденсаторами 12, 13,При нормальной температуре (20) в рабочий полупериод катушка 3 обеспечивает получение положительной обратной связи. Коллекторный ток триода 5 создает падение напряжения на сопротивлении 4, которое через катушку 3 наводит э.д.с. в катушке 2, совпадающую по фазе с управляющим сигналом. Вследствие этого амплитуда сигнала на выходе увеличивается и возрастает крутизна характеристики триода на начальном участке, что приводит к спрямлению характеристики и исключает не124474...
Волноводно-щелевой частотный дискриминатор
Номер патента: 126152
Опубликовано: 01.01.1960
Авторы: Анищенко, Давидчевский, Шубарин
МПК: H03D 9/04
Метки: волноводно-щелевой, дискриминатор, частотный
...может быть использован замыкающий секцию поршень. Если частота принимаемого высокочастотного сигнала совпадает с расчетной, то плоскость поляризации волны Н в секции круглого волновода 1 составит угол в 45 с плоскостями поляризации ортогональных плеч расщепителя 3, присоединенного к секции круглого волновода 1. Плечи расщепителя 3 выполнены в виде отрезков прямоупольного волновода, Мощности высокочастотных сигналов в каждом из плеч расщепителя будут одинаковы, вследствие чего напряжения на сопротивлениях 4 согласованных детекторных секций 5, подключенных к плечам расщепителя 3, будут одинаковы. л п ем в к снабже сигнал тогона подклю тивлен лярнос126152 Предмет изобретения Волноводно-щелевой частотный дискриминатор, о т л и ч а ю щ и...
Способ балансировки по реактивной составляющей входных мостов тензометрических усилителей на несущей частоте
Номер патента: 127706
Опубликовано: 01.01.1960
Автор: Школьник
Метки: балансировки, входных, мостов, несущей, реактивной, составляющей, тензометрических, усилителей, частоте
...к кнопке от катодного повторителя генератора 4 и сеток ламп коммутирующих усилителей, которые ведутся вместе. Вследствие того, что разделительная емкость 3 сильно уменьшается, появляется сдвиг по фазе на угол, близкий к 90,Балансировку тензометрического усилителя производят след образом. Регуляторами активного и реактивного баланса входно ста 5 стрелка выходного прибора 6 устанавливается в нулевое и 1 ющи го мо оложе127706 11 ие. Нажимается кнопка 1 В цспн сеток коммпцл 10 щих усилителей, при этом стрелка прибора отклоняется от нулевого, положения, что свидетельствует о наличии разбаланса по реактивной составляющей, Замечают положение стрелки и кнопка отпускается. Регулятор реактивного баланса (на чертеже пе указан) вращают таким...
Двухполупериодный мостовой фазочувствительный выпрямитель
Номер патента: 128081
Опубликовано: 01.01.1960
Автор: Фомин
Метки: выпрямитель, двухполупериодный, мостовой, фазочувствительный
...нагрузки Б, зашунтированное конденсатором б.Коммутирующие диагонали мостов 3 и 4 подключены к двум вторичным обмоткам трансформатора 2, В каждую из цепей коммутируюших диагоналей включено по два актикных сопротивления 7 и 8, причем , опротивления 7 зашунтированы конденсаторами 9.Величины сопротивлений 7, 8 и емкость конден"аторов 9 выбраны так, что начало и конец импульсов тока через вентильные мосты в направлении коммутирующих диагоналей совпадают с началом и концом импульсов тока через вентильные мосты в направлении диагоналей, включенных в сигнальные цепи. При подобном выборе параметров схемы конденсатор 6 будет разряжаться только через сопротивление нггруз.й 128081 ки 5, а возможность его разряда через низкоомную цепь, образованную...
Усилитель постоянного тока
Номер патента: 128496
Опубликовано: 01.01.1960
Автор: Козлов
Метки: постоянного, усилитель
...точка и обеспечива 1 стся условия для подачи пас 1 ряжения отрицательной обратной связи с выходя ня вход с 1 ксэффициснтсм .Обратной СВязи К; 1.Схема усилителя дана на чертеже,Усилитель выполнен ня двух лампах Л 1 и Л 2 и снабже:1 контуром обратной связи, псдключенньвм к сетке лампы Л, и аноду лампы Л,. В яч 1 сдных цепях лампы Второго каскада с(7 вкл 1 О 1 ены пслупрсзодни ковые выпрямители Вь В Вз, а катоды лампы Л, присоединены к одному из анодов лампы Л, что дает возможность применить в усилителе глубокую отрицательную обратную связь по напряжению, При подаче на вход усилителя скачкообразно возрастающего напряжения /, выходное напряжение с 7 еыг приближается к значению К х У, где17,К,= " - коэффициент усиления при отсутствии...
Фазовый детектор
Номер патента: 128500
Опубликовано: 01.01.1960
Авторы: Игнатьев, Торговицкий
МПК: H03D 13/00
...изменение интенсивности светового потока лампы 1 с частотой исследуемого сигнала относительно некоторого начального уравнения, определяемого напряжением источника 3.Световой поток, создаваемый лампой 1, падает на фотосопротивление 4 и изменяет его величину также по синусаидальному закону с частотой исследуемого сигнала. Напряжение источника 3 питания выбирают так, чтобы изменение величины сопротивления происходило в пределах линейного участка характеристики. Фотосопротивление 4, используемое в качестве нелинейного элемента, включено последовательно со вторым источником 5 сравниваемого напряжения и сопротивлением б нагрузки, зашунтированным конденсатором 7. При одновременном,воздействии на,фотосопротивление модулированного света...
Частотный дискриминатор
Номер патента: 130931
Опубликовано: 01.01.1960
Автор: Зыбцев
Метки: дискриминатор, частотный
...детектирования напряжений сигналоз подстраизаемого и эталонного генераторов. На выходе детектора Л получают модулированный по частоте сигнал разностной частоты, который через емкость 4 поступает на частотно-зависимую цепь, ооразованную распределенным сопротивлением 5 и емкостью б, преобразующую сигнал, модулрозагьп по частоте, в сигнал с амплитудной модуляцией.Сигнал с амплитудной модуляцией выделяется на сопротизлсни 7 и повторно детектируется вторым дссктсром 8. На сопротп:гецнагрузки 9 второго детектора выделяется переменное напряжение с частотой вспомогательной модуляции, которое используется в качестве сигнала ошибки в системе автоподстройкц частоты СВЧ генератора. В виду отсутствия настраивающихся цепей, при использовании...
Фазовый демодулятор на полупроводниковых диодах
Номер патента: 132682
Опубликовано: 01.01.1960
Автор: Кузнецов
МПК: H03D 3/08
Метки: демодулятор, диодах, полупроводниковых, фазовый
...трансформаторов 1 и 2 соединены через диоды 18, 19 20 и 21, Во время каждого полупериода опорного напряжения заряжаются два конденсатора КС-ячеек: либо 3 и 6, либо 4 и 5. Если конденсатор 4 заряжается до напряжения равного сумме опорного напряжения и напряжения сигнала, то первая ячсйка заряжается до напряжения, равного разности опорного напряжения и напряжения сигнала. Одновременный заряд двух ячеек, одна из которых заряжается до суммы, а другая до разности опорного напряжения, обеспечивает снижение уровня пульсаций выходного напряжения. Напряжение на выходе демодулятора будет равно алгебраической сумме напряжений на конденсаторах 3, 4, 5, 6, т. е, учетверенному напряжению сигнала ца вторичных обмотках трансформатг ра 2, что вдвое...
Фазочувствительный двухполупериодный усилитель
Номер патента: 132684
Опубликовано: 01.01.1960
МПК: H03D 3/06
Метки: двухполупериодный, усилитель, фазочувствительный
...работающих на днффе 1 н нцнальную нагрузку, в одном из которых диоды и триоды включены в обратном направлении по отношению к другому.Источник сигнала подключен к обмотке 1 трансформатора 2 1 см. схему), а источник опорного напряжения - к обмотке 3 трансс 1 ирматора 4, В первом фазочувствительном усилителе применены триоды 5 и б н диоды 7, 8, 9, 10, а во втором - триоды 11, 12 и диоды 1 З, 14, 15, 1 б, Усилители работают на дифференциальную нагрузку, образованную сопротивлениями 17, 18, Триоды б, б первого усилителя включены в обратном направлении по отношению к триодам 11, 12 второго усилителя, а .диоды 7, 8, 9, 10 - в обратном направлении к диодам 13, 14, 15, 16. Подобное включение полупроводниковых приборов обеспечивает...
Бесконтактное двухчастотное реле
Номер патента: 133489
Опубликовано: 01.01.1960
МПК: G05B 1/01, H03D 13/00
Метки: бесконтактное, двухчастотное, реле
...размещены механические вибраторы 3 и 4 язычкового типа с различной частотой собственных колебаний, На каждом сердечнике намотаны по две обмотки 5, б и 7, 8. Последовательно с обмотками включены вентили 9, 10, 11 и 12. Обмотки и вентили соединены так, что образуют мостовую цепь, к одной из диагоналей которой через зажимы И прикладывается входное напряжение, а с другой диагонали (зажимы 14) снимается выходное напряжение, Полярность выпрямленного выходного напряжения определяется совпадением частоты внешнего сигнала, поступающего на зажимы 13, с одной из частот собственных колебаний механических вибраторов, Таким образом, описываемое устройство имеет двухполюсный выход по постоянному току.Устройство может быть использовано в качестве...
Бесконтактное реле частоты
Номер патента: 133917
Опубликовано: 01.01.1960
МПК: H03D 13/00
Метки: бесконтактное, реле, частоты
...2 имеется воздушный зазор, в который помещен механический язычковый вибратор 8. При неподвижном вибраторе схема моста, образованная обмотками 8, 4, 5 и б, сбалансирована.Сигналом на зажимах 9 и 10, частота которого близка или равна резонансной, вибратор возбуждается, изменяется магнитное состояние сердечников трансформаторов 1, 2, приводящее к увеличению индуктивности обмоток 8, б и разбалансировке моста. При нарушении равновесия моста через сопр.этивление 11, выпрямитель 12 и обмотку 7 положительной обратной связи протекает ток. Магнитное поле, создаваемое при прохождении тока через обмотку 7, уменьшает индуктивное сопротивление обмоток 4 и 5, Участие всех четырех обмоток в разбалансе моста делает схему...
Детектор с управляемым коэффициентом передачи
Номер патента: 134720
Опубликовано: 01.01.1961
Автор: Кризе
МПК: H03D 1/10
Метки: детектор, коэффициентом, передачи, управляемым
...Детектор с управляемым коэффициентом передачи, о тл и ч и ющ и й с я тем, что, с целью повышения коэффициента передачи, в качестве нагрузки детектора применен диод, включенный в цепь нагрузки последовательно с детектирующим диодом На общую точку диодов подано регулировочное напряжение таким ооразом, что при изменении напряжения сопротивление одного из диодов растет, а другого падает. Корректор Л. ЧекуноваОбъем 0,17 усл. п.л,Цена 3 кон. Техред А. Л, Сосина Формат бум. 70 Х 108/и Тпрагк 700 ЦБТИ при Комитете по делам изобретений и открь:тий при Совете Министров СССР Москва, Центр, М, Черкасский пер., д. 2/6.Редактор Н. Л. ЛеонтьеваПоди. к печ. 6,11-61 г.Зак. 548 Типография ЦБТИ Комитета по д;лам изобретений и открытий при Совете Министров...
Механическое волноводное устройство для преобразования частоты
Номер патента: 135518
Опубликовано: 01.01.1961
МПК: H03D 7/00
Метки: волноводное, механическое, преобразования, частоты
Фазочувствительный детектор
Номер патента: 135921
Опубликовано: 01.01.1961
Автор: Дехтяренко
МПК: H03D 5/00
Метки: детектор, фазочувствительный
...напряжения Гс,Г 1 ри подаче на обмотку управления двухфазного асинхронного дгателя (зажимы 2 - 2) амплитудно-модулированного напряженияМ 135921 равлсния Уч,) врагцающий момент с постоянной и переменнойтавляющими определяется по формуле: сбс Предмет изобретения 1. Применение двухфазного асинхронного двигателя с конденсато ром в одной из фаз в качестве фазочувствительного детектора несущей и огибающей амплитудно-модулнрованного напряження переменного тока несущей частоты.2. Применение фазочувствительных детекторов по нв комнлск- ном автоматическом потенциометре для измерения и записи векторов рабочей составляющей амплитудно-модхлированного напряжения исссщей частоты. Постоянная составляющая момента Мпропорциональна нро. екции активной...
137265
Номер патента: 137265
Опубликовано: 01.01.1961
МПК: H03D 1/04
Метки: 137265
...состоит из параллельного колебательного контура С и сопротивления Я; ее низкочастотным аналогом является схема, изобракенная на фиг. 1-б.В момент включения импульса высокочастотного напряжения длительностью т колебательный контур У.С представляет собой сравнительно малое емкостное сопротивление, Когда же колебания установятся, сопротивление контура 1.С будет венико, при этом произойдет дифференцирование огибающей высокочастотного импульса,На фиг, 2-а изображена схема дифференцирующей цепочки, состав. ленная из активного сопротивления Л и последовательного колебательного контура 1 С, а на фиг. 2-б ее низкочастотный аналог,Схема, изображенная на фиг, 3-а и З-б, является комбинацией первых двух с низкочастотным аналогом.Подбирая параметры...
Фазочувствительный демодулятор для следящих систем
Номер патента: 138973
Опубликовано: 01.01.1961
Автор: Тимофеенко
МПК: H03D 3/24
Метки: демодулятор, систем, следящих, фазочувствительный
...подключен дополнительный двухполупериодный выпрямитель, питаемый напряжением сигнала, сдвинутым по фазе на 90.На чертеже приведена принципиальная схема описываемого демодулятора.Сигнал переменного тока поступает на первичную обмотку 1 трансформатора 2 и далее со вторичной обмотки 8 подается на демодулятор, собранный на триодах 4, 5, б и 7, работающих в режиме переключения, Одновременно, входное напряжение, сдвинутое по фазе на 90 при помощи фазосдвигающего моста, состоящего из сопротивления 8 и емкости 9, включенных во вторичную обмотку 10 трансформатора, поступает через трансформатор 11 на двухполупериодный выпрямитель, собранный на триодах 12, 18, 14 и 15. Опорные напряжения на демодулятор и выпрямитель подаются синфазно с входным...
Бесконтактное устройство для получения прямоугольных импульсов низкой частоты
Номер патента: 138991
Опубликовано: 01.01.1961
МПК: H03D 7/02
Метки: бесконтактное, импульсов, низкой, прямоугольных, частоты
...1, 2, 8 происходит сложение напряжения сельсина и выходного напряжения выпрямительного моста 4, подключенного к вторичной обмотке 5 трансформатора.Первичная обмотка б трансформатора получает питание от сети переменного тока повышенной частоты.При сложении происходит срезание частей синусоид модулированного напряжения сельсина, меньших заданной величины.Трансформаторы 7, 8, 9 увеличивают амплитуду, а следовательно и крутизну, выходного напряжения нелинейного блока А (фиг. 3),С помощью нелинейного блока Б (кольцевой демодулятор) получаются прямоугольные импульсы напряжения при условии, что ампли138991 туда напряжения У, вторичных обмоток 5 трансформатора больше амплитуды напряжения У, вторичных обмоток трансформатора 10. Первичная...
Преобразователь частоты поляризационного типа
Номер патента: 139689
Опубликовано: 01.01.1961
МПК: H03D 9/00
Метки: поляризационного, типа, частоты
...и, опуская сдвиги фаз, постоянные для обеих компонент, на выходе секции 2 получили: Е., =- Е, яи О 1 яп (а 1 - т)Е, = Ео совз 1 п о 1 На выходе Л 180 секции 2 получаем линейно поляризованную волну, вектор поляризации которой вращается с угловой скоростью Й в системе Хз, Уз и с угловой скоростью 22 в неподвижной системе Х, У,. Переходя к системе Хз, Уз. на входе секции Л после преобразований имеем: Е --Е,з 1 п 221 з 1 па 1Е- Есов 221 японо,(4) гВводя дифференциальный сдвиг фаз - и опуская сдвиги фаз, постоянные для обеих компонент, на выходе Л 90 секции 3 получим: Е, =: Е, в и 2 Р 1 сов а 1 ЕЕ, сов 2 О 1 в 1 п в 1.(5) Если угол между диэлектрической пластиной секции 3 и поглощающей пластиной секции 4 обозначим 45, то, проектируя...
Способ приема двухполосного am сигнала с подавленной несущей
Номер патента: 142701
Опубликовано: 01.01.1961
МПК: H03D 1/24
Метки: двухполосного, несущей, подавленной, приема, сигнала
...Для этого на фазовый детектор ФД подается напряжение с/(1+соз 2 О 1) соз 2 сп,1 и вторая гармоника 2 оэ , напряжения синхронного гетеродина.На выходе ФД наряду с компонентами спектра модулирующеи функции имеется полезное напряжение еп=Асоз 2 Ло 1; (Ли=о, - а, ), которое, пройдя через фильтр нижних частот ФИЧ, воздействует на вход управляющего элемента, компенсирующего частотную ошибку.Параметры фильтра ФНЧ выбираются так, чтобы обеспечить проЛо 142701 2 ь зфхождение частотыгВЛо и "подавление компонент спектра функции модуляции, Восстановленная несущая используется для синхронного детекФтирования приходящего сигнала.В качестве Ф ИИсльзуется импульсно-фазовый детектор, выполняющий одновременр с функцией детектирования роль удвоителя...
