H03D — Способы и устройства для демодуляции или переноса модулированного сигнала с одной несущей на другую

Номер патента: 1019583

Опубликовано: 23.05.1983

Авторы: Иноземцев, Козько, Коротких, Моргулев, Пивоваров, Плетнев, Садовский, Смирнов

МПК: H03D 3/00

Метки: выделения, квадратурных, сигналов, составляющих, узкополосных

...ошибки, обусловленнойпогрешностями фазового сдвига спектральных составляющих частоты, не равной несущей частоте.1Целью изобретения является повышение точности выделения квадратур.Цель достигается тем, что в устройство для выделения квадратурныхсоставляющих узкополосных сигналов,содержащее источник входного сигналапоследовательно соединенные генератор тактовых импульсов и делительчастоты, временной дискретизатор,опорный вход которого подключен кгенератору тактовых импульсов, идва канала обработки сигналов, каждый из которых содержит последовательно соединенные переключатель,сумматор и фильтр нижних частот, атакже инвертор, вход которого соединен со вторым выходом переключателя, введены опорный генератор гармонического сигнала,...

Номер патента: 1019584

Опубликовано: 23.05.1983

Авторы: Неронов, Петров

МПК: H03D 13/00

Метки: демодулятор, синхронно-фазовый

...между выходом широкополосного фильтра нижних частот и вторым входом сумматора включен филЬтрверхних частот, а выход подстраивае-;мого автогенератора соединен с входомчастотного детектора.На черщеже представлена структур" .ная электрическая: схема синхронноФазового демодулятораСинхронно-Фазовый демодулятор содержит фазовый детектор 1, широкополосный Фильтр 2 нижнихчастот, 6 бсумматор 3, подстраиваеещй автоге.нератор 4, смеситель 5, полосовойФильтр б, частотный детектор 7,первый 8 и второй 9 узкополосныефильтРы нижних частот, управляеьый 65 гетеродин 10, фильтр верхних частот 11.Синхронно-Фазовый демодулятор . сигналов работает следующим образом.Кольцо частотной автоподстройки (ЧАП), содержащее подстраиваемый...

Номер патента: 1020968

Опубликовано: 30.05.1983

Авторы: Данилов, Даценко, Морозов, Романенко, Эйдук

МПК: H03D 1/06

Метки: выделения, огибающей, сигнала, случайного

...формирователя импульсов и вторым управляющим входом блока считывания введен второй формирователь импульсов, при этом сигнальный вход и выход ключа соединены соответственно с вторым входом блока управления и сигнальным входом блока адресации.На Фиг.1 приведена структурная электрическая схема устройства; на фиг.2 - эпюры, поясняющие его работу.Устройство для выделения огибающей случайного сигнала содержит последовательно соединенные источник 1 входного сигнала, Фазовращатель 2,первый формирователь 3 импульсов и ключ 4, сигнальный вход которого подключен к выходу источника 1 входныхсигналов, последовательно соединенные счетчик 5 импульсов, вход которого подключен к выходу первого формирователя 3 импульсов, блок 6 управления,блок 7...

Номер патента: 1020969

Опубликовано: 30.05.1983

Авторы: Поляков, Степанов

МПК: H03D 7/14

Метки: частоты

...соединены между собой, а затворы подключены к выводам вторичной обмотки парафазного симметрирующего трансформатора, выводы первичной об 25 мотки которого соединены с источником гетеродинного сигнала, и нагрузку 21. Однако известный преобразователь частоты имеет низкую помехоустойчи- ЗО вость.Цель изобретения - повышение помехоустойчивости.Поставленная цель достигается тем, что в преобразователе частоты, содержащем входной колебательный контур и два полевых транзистора, истоки которых соединены между собой,.а затворы подключены к выводам вторичной обмотки парафазного симметрирующего транс форматора, выводы первичной обмотки которого соединены с источником гетеродинного сигнала, и нагрузку, входной колебательный контур включен между точкой...

Номер патента: 1020970

Опубликовано: 30.05.1983

Авторы: Захаров, Неволин

МПК: H03D 13/00

Метки: следящий, фильтр-демодулятор

...Слепящий фильтр-авмоцулятор соаержитфазовые цетекторы 1 и 2, фазоиращатедь 3,пороговый блок 4, ключи 5 и бпервыйи второй блоки 7 и 8 вычитания, линию 9задержки, генератор 10, аифференцирую 25 щее звено 11, сумматор 12, фильтр 13нижних частот, рввврсивный счетчик 14и цифроанадоговый преобразователь 16.Слепящий фильтр-цемоцулятор работаетсдвауюшим образом,3 О При помнача на вхоа сигнала с Ещюальиой частотной модуляцией вицайМдО (Ц=О сов ж + зюйд,гае лши Я - соответственно частоты це 35 виации и мо у " и,Коэффициент ерепачи петли контурафаэовой автопоцстройки частоты выбирается таким образомчтобы цевиация частоты синхронизируемого генератора 10 й ФА4 Обьша намного меньше ды ми выполнялосьслецующее неравенствоцф дщ 1Ч= . ) ЗЬОАЯ45 гце...

Номер патента: 1022285

Опубликовано: 07.06.1983

Авторы: Зайцевский, Хижняк, Шатунов

МПК: H03D 1/22

Метки: детектор, синхронный

...невозможно осуществить спектральный анализ входного сигнала, поскольку АЧХ его носит гребенчатый характер.Цель изобретения - расширение полосы рабочих частот в область низких частот и обеспечение возможности спектрального анализа входного сигнала.Поставленная цель достигается тем, что в синхронном детекторе, содержащем последовательно соединенные входной усилитель и первый преобразователь частоты, и последовательно соединенные усилитель промежуточной частоты, второй преобразователь частоты и усилитель постоянного тока, а также первый и второй формирователи опорных напряжений, причем выход первого формирователя опорного напряжения подключен к второму входу первого преобразователя частоты, а выход второго формирователя опорного...

Номер патента: 1022286

Опубликовано: 07.06.1983

Автор: Хаиров

МПК: H03D 7/02

Метки: смеситель

...радина, и полупроводниковые диоды 1.Однако известный смеситель обес печивает требуемые параметры толь ко в узком диапазоне частот.Цель изобретения - расширение рабочего диапазона частот.Поставленная цель достигается тем, что шлейфная линия передачи вцполне-,15 на в виде электромагнитно связанных . и короткозамкнутых с обоих концов первого и второго отрезков линии передачи, при ртом на расстояниир /2 от их короткоэамкнутых концов к первому отрезку линии передачи подф ключен тракт сигнала, а к второму отрезку линии передачи - тракт гете- родина, и к обоим отрезкам линии пе-редачи иа расстоянии /4 от их ко-5 роткозамкнутых концов подключены по- лупроводниковые диоды, где Х - рабочая длина волны.На чертеже приведена электрическая схема...

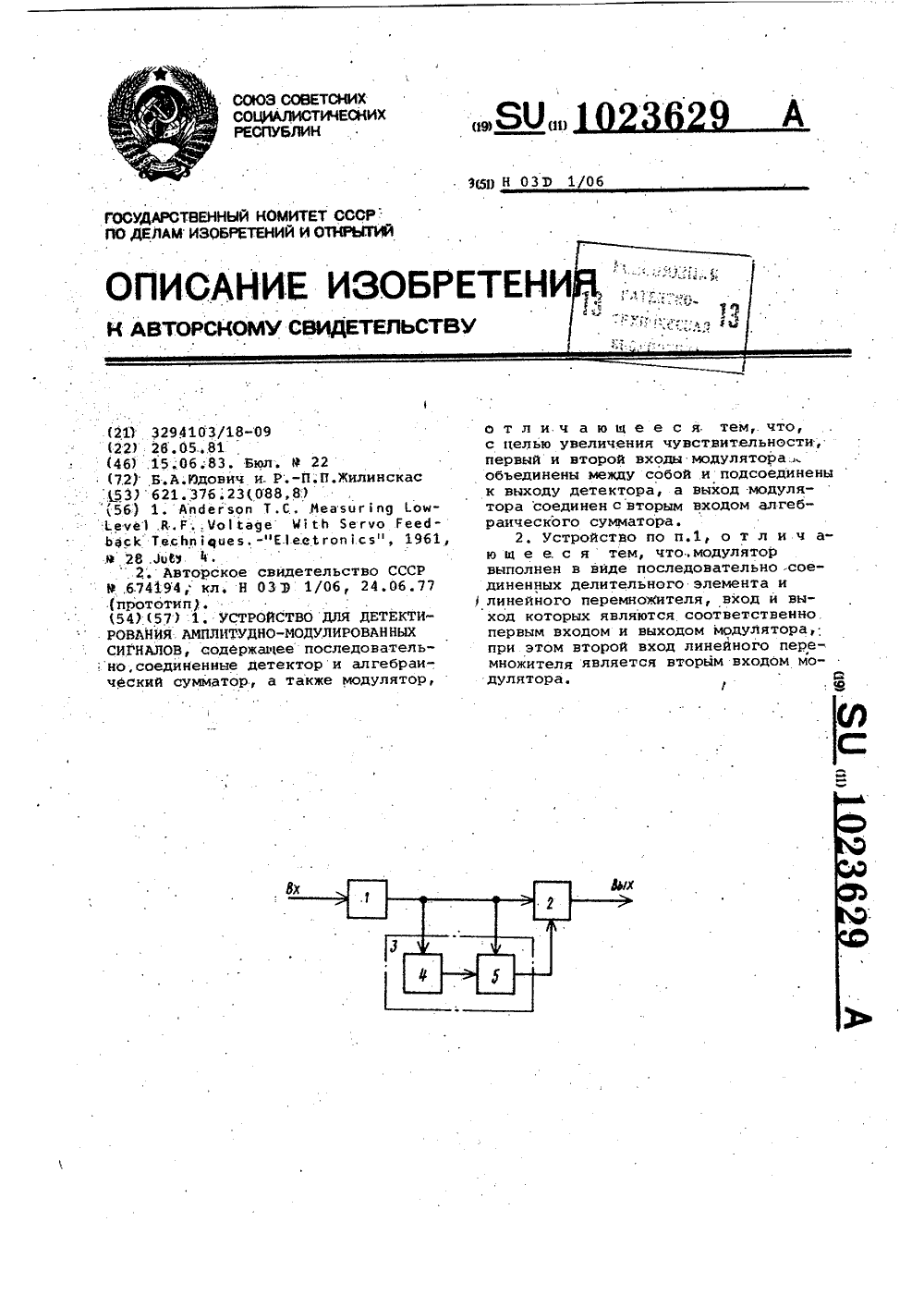

Номер патента: 1023629

Опубликовано: 15.06.1983

Авторы: Жилинскас, Юдович

МПК: H03D 1/06

Метки: амплитудно-модулированных, детектирования, сигналов

.../Кзоваться, когда динамический диапа- с выхода перемножителя 5 подается назон входных сигналов не превышает сумматор 2, где складывается .с нап-20 дБ. 2 О ряжением Ох. Выходное напряжениеНаиболее близким по технической суМматоРа 2 равносущности к предлагаемому является . аустройство для широкополосного детек-: ЧЧ+ - -тирования амплитудно-модулированныхсигналов, содержащее последовательно 5 при этом напряжение О пропорциональсоединенные основной детектор и но квадрату входного напряжения,сумматор, а также последовательно т.е. Оу,АЯД,соединенные генератор фиксированной . поскольку в области малых напряжечастоты, модулятор с экспоненциаль- ний характеристика детектированияной характеристикой и дополнитель- диодного детектора является...

Номер патента: 1023630

Опубликовано: 15.06.1983

Авторы: Зеленый, Кузнецов, Кулаков

МПК: H03D 13/00

Метки: компаратор, частотный

...частотного дискриминатора, информационный вход - спервой входной шиной и первым входом 65 первого частотного дискриминатора,инверсный выход которого соедаиен спервым входом второго элемента И, этарой вход - с второй входной шиной,тактовым входом 0"триггера и входомперестраиваемого делителя частоты,выход которого соединен с вторым вхо"дом второго частотного дискриминато"ра,. прямой выход - с вторыми входамипервого н второго элементов И, приэтом второй и третий выходы дешифратора в каждом частотном дискриминаторе соединены соответственно с В-входом ВБ-триггера и тактовым входам иР-триггера данного частотного дискри.-.минатора, а счетчики импульсов выполнены реверсивиымиНа чертеже представлена структурная схема частотного...

Номер патента: 1026283

Опубликовано: 30.06.1983

Автор: Бондарев

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...дискриминатора; на Фиг.2 " временные диаграммы напряжений структурных элементов дискриминатора при опережении по Фазе первого из сравниваемых сигналов второго сигнала; на Фиг,3 го же, при опережении.по фазе второго из сравниваемых сигналов первого сигнала.45 з 1026На временных диаграммах напряжений учтено время задержки распространения сигналов, поступающих на тригге,ры.фазовый дискриминаторФиг, 1) со держит первый и второй триггеры 1 и 2, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 3 и три элемента И 4-6. Входами дискриминатора являются синхронные входы первого и второго триггеров 1 и 2,-входы которых подключены к источнику нулевого потенциала,а 5 -входы - к выоду третьего элемента И 6. Выходы первого и второго триггеров 1 и 2 соответственно...

Номер патента: 1027798

Опубликовано: 07.07.1983

Авторы: Аристов, Иванов, Матвеев

МПК: H03D 13/00

Метки: дискриминатор, цифровой, частотно-фазовый

...10 элемент 3 ИЛИ, элемент 2 ИЛИ 11, первый %-В -триггер.12, выход 12-1 первого Ктриггера, второй Р - 9 триггер 13, выход 13-1 второго Ктриггера, второй элемент 14 2 И-НЕ, выход 14-1 второго эле,мента 2 И-НЕ,(выходная шина старшего разряда), третий элемент 2 И-НЕ 15, выход 15-1 третьего элемента 2 И-НЕ (выходная шина знакового разряда), блок 16 запрета, выходную шину 16-1 первого разряда, выходную шину 16-2 второго разряда, выходную шину 16-1 -го разряда, выходную шину 16-К К-го разряда.Счетный вход Т и вход В установки нуля счетчика 1 соединены с шинами 2 и 3 источников счетных и опорных импульсов соответственно, а выходы счетчика 1 соединены с входами статического регистра 4, вход записи информации С которого соединен сшиной 5...

Номер патента: 1027799

Опубликовано: 07.07.1983

Автор: Болотин

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...5 и бобъединены между собой и соединены суправляющими выходами измерителй 10,тактовый выход которого соединен собъединенными тактовыми входамикоммутаторов 5 и б.Реализация составных частей устройства не вызывает затруднений,Линии 3 и 4 задержки - типовыелинии задержки с отводами. Число отводов К определяет максимальный ко-,эффициент размножения сигналов,которое выбирается, исходя из требуемого быстродействия и шага подстройки частоты устройства тактовой синхронизации. Максимальное время задержки сигналов не должно превышать .длительности одиночного элемента сообщения. .1 ОКоммутаторы 5 и б могут быть реализованы .на основе входных триггеров памяти и элементов И . В моментпоступления импульса на тактовыйВХОД коммутатора кОд числа...

Номер патента: 1029395

Опубликовано: 15.07.1983

Авторы: Еремин, Руд

МПК: H03D 1/04

Метки: амплитудный, демодулятор

...иска- амплитудного демодул тора к выходу втосигнала. рого амплитудного детектора 4. Необхо- уменьшение, иска- димость отмеченных операций опреде- .50ективными замира- ляется следующим. Жмпли тудный дем.чен для использован 1установкахразпичногности в радиоприемнИзвестен амплитус одержащий амплитудделенной нагрузкойНедостатком даннтектора является то,селективных замираямя приема радиовещавозникают их значитеискажения; при пере(телефонных и радиовлов методом двухполмодуляции с ослабленнподавленной несущейдулятор применить прно из-за связанных с.линейных искажений1Наиболее близкимтехническому решениный демодупятор, содтельно соединенныепдетектор и дифференцидовательно соединенньвторой амплитудныйключ, второй вход ковыходом второго амппри...

Номер патента: 1029396

Опубликовано: 15.07.1983

Автор: Горбатенко

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...содержащий триггер типа Р - Т, выход которого соединен с входом преобразователя длительности импульсов в напряжение, введен инвертор и 2 элемента И-НЕ, причем выходы элементов И-НЕ соединены с входами Й и Ь триггера, вход;- ная клемма опорного сигнала соединена с входом Т триггера, с первым входом второго элемента И-НЕ и входом инверто 1 ра а входная клемма рабочего сигнала соединена с,вторым входом второго элемента И-НЕ, второй вход первого элемента И-НЕ соединен с выходом инвертора, Введение двух элементов И-НЕ и инвертора позволяет получить треугольную характеристику фазового дискриминатора. На фиг. 1 приведена структурная схема устройства; на фиг. 2 - временныедиаграммы его работы.Устройство содержит инвертор 1, элементы И-НЕ 2...

Номер патента: 1034147

Опубликовано: 07.08.1983

Авторы: Лупало, Приймак

МПК: H03D 3/26

Метки: дискриминатор, частотный

...крутизной ФЧХ третьего резонансного контура, которая (крутизна),больше крутизны АЧХ одиночного 65 резонансного контура. При этом шири.на полосы пропускания может бытьсделана достаточно большой за счетснижения добротности первого и второго резонансных контуров, в то время как добротность третьего резонансного контура делается большой дляобеспечения достаточной крутизны егоего ФЧХНа фиг. 1 приведена структурнаясхема частотного дискриминатора, нафиг. 2 - АЧХ и ФЧХ частотного дискри.минатора и входящих в него блоков.Частотный дискриминатор содержитвходную шину 1, первый и второй резонансный контуры 2 и 3, входы которых подключены к входной шине 1,а выходы - к вторым входам соответственно первого и второго сумматоров4 и 5, выходы каждого из...

Номер патента: 1035777

Опубликовано: 15.08.1983

Авторы: Лановой, Лысов, Мыценко, Слипчук

МПК: H03D 1/16

Метки: амплитудно-модулированных, детектирования, сигналов

...динамический диапазон ограничен точкой насыщения усилителя напряжения, т. е. данное устройство характеризуется невозможностью получения)высокой линейности в широком цинамическом циапазоне входных сигналов,Бель изобретения - повышение линейности детекторной характеристики в широком динамическом диапазоне входныхсеегналОВ. Поставленная цель достигается тем,что в устройство для детектирования АМсигналов, содержащее последовательносоединенные усилитель напряжения и первый амплитудный детектор, а также второй амплитудный детектор, .введены сумматор и блок вычитания, при этом входысумматора соединены соответственно свходом и выходом усилителя напряжения,выход сумматора подключен к входу второго амплитудного детектора, выход которого, а...

Номер патента: 1035778

Опубликовано: 15.08.1983

Автор: Мовчан

МПК: H03D 3/02

Метки: дискриминатор, частотный

...приводящей к тому, что положение первого нуля автокорреляционной функции входного сигнала становится неопределенным и зависящим от множества факторов: модулей и аргументов передаточныхфункций канала по каждому лучу, их взанм 50ных запаздываний. Поэтому при фнксиро=.ванной величине задержки значение автокорреляционной функции входного сигналане равно нулю при нулевом частотном,сдвиге, Это вызывает, смещение нуля диск,к неверному оцениванию величины частот.,НОГО сдвига,778 2Бель изобретения - й 3 еыаение точностиизмерения смешения частоты заполнениярадиоимпульсного сигнала, искаженногомиогопучевостью.Поставленная цепь достигается тем,что в частотный дискриминатор, содержаший последовательно соединенные линиюзадержки, первый...

Номер патента: 1040591

Опубликовано: 07.09.1983

Авторы: Гуревич, Иванов, Юдина

МПК: H03D 13/00

Метки: детектор, частотно-фазовый

...выходных О-триггера, выходы которых являются вторым и третьим выходами частотно-Фазового детектора,входные Формирователи импульсов выполнены на О-триггерах, причем счетньй вход первого О-триггера является.первым входом частотно-фазового детектора и соединен со счетным входом первого выходного О-триггера,О-вход которого соединен с инверснымвыходом первого О-триггера и с. первымвходом первого элемента И-НЕ, второйвход которого соединен с прямым выХодом Р 5-триггера, а счетный входвторого О-триггера является вторымвходом частотно-фазового детектораи соединен со счетным входом второговыходного О-триггера, О-вход которогосоединен с инверсным выходом второгоР-триггера и с первым входом второгоэлемента И-НЕ второй вход которогосоединен с...

Номер патента: 1040592

Опубликовано: 07.09.1983

Автор: Подлубный

МПК: H03D 13/00, H04L 27/14

Метки: детектор, индексом, малым, модуляции, сигналов, частотный

...нижних5 частот и канальный формирователь, ифазовый компаратор, входы которогосоединены с выходами канальных формирователей, а выход является выходом частотного детектора сигналов с10 малым индексом модуляции, введен умножитель частоты, вход которого соединен с выходом генератора опорногосигнала, а выход - с входом первогоформирователя, при этом перемножи 15 тель каждого из каналов выполненына О-триггере, входы синхронизациикоторых объединены и являются входом частотного детектора сигналовс малый индексом модуляции, а О-вхо-.20 ды О-триггеров каналов соединены свходом и выходом Фазовращателя.Кроме того, фазовый компараторсодержит сумматор по модулю 2 и дополнительный фазовращатель, вход25 которого соединен с первым входомФазового...

Номер патента: 1046905

Опубликовано: 07.10.1983

Авторы: Златкин, Мусаелян, Хейфец, Цветков, Чернобельский, Штромберг

МПК: H03D 1/00

Метки: абсолютной, величины, детектор, сигнала

...величины сигнала, обусловленная с одной стороны тем, что известный детектор абсолютной величины сигнала является однополупериодным, а с другой стороны изменением глубины отрицательнойобратной связи.Цель изобретения - повышение точности детектированияПоставленная цель достигается тец,что в детектор абсолютной величинысигнала, содержащий, первый диод ипоследовательно соединенные инвертор, второй диод и ОУ, при этомвторой диод подключен катодом к10 неинвертирующему входу ОУ, выходкоторого является выходом, а входинвертора - входом детектора абсолютной величины сигнала, введены генератор тока и третий диод, катод ко)5 торого подключен к инвертирующемувходу операционного усилителя и одному из выходов генератора тока,а анод - к выходу...

Номер патента: 1046906

Опубликовано: 07.10.1983

Авторы: Абрамов, Бондаренко, Жуков, Кадышев

МПК: H03D 3/00

Метки: демодулятор, фазовый

...а) .-сов( Ы - Ю+ Ж ) . Вычитая сигналы первого и второго каналов избавляются от разностной частоты ( юМ - Ф) и оставляют суммарную Фщ + Ф,2 = сЮ . Таким образом, осуществляется переход на частоту щ, входного сигнала, а полоса этого сигнала при этом такая же как у полосового фильтра с низкой средней частотой Ю в Юа и заданной узкой полосой Ь 0)Ф 23.Недостатком указанного устройства является низкая точность демодуляции,Цель изобретения - повышение точности демодуляции частотно-модулированного и фаэомодулированного сигналов,Указанная цель достигается тем,что в фазовый демодулятор, содержащий ограничитель, вход которогоявляется входом фазового демодулятора, последовательно соединенные первый фазовращатель, первый перемножитель и первый...

Номер патента: 1046907

Опубликовано: 07.10.1983

Автор: Одиноков

МПК: H03D 13/00

Метки: дискриминирования, частотного

...укаэанного способа является низкая точность дискриминирования, связанная с взаимной асинхронностью периодических импульсных последовательностей первой и второй частот. Относительная погрешность, вносимая асинхронность, рав- на тервалов вычитают ее из разностиначальных моментов второго и первоговременных интервалов.Благодаря укаэанным особенностямучитывается и исключается из результатов величина взаимной асинхронности периодических импульсных последовательностей первой и второй частот,указанная цель достигается тем,что в устройство для частотного дис 0 криминирования, содержащее блоксинхронизации, вход которого является первым входом устройства,первый выход соединен с первым входом делителя частоты, второй входкоторого является вторым...

Номер патента: 1050092

Опубликовано: 23.10.1983

Авторы: Гаврилов, Лоншаков

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...большого и малого периода дискриминационной характеристики,фазовый дискриминатор содержит 60 счетчики 1 и 2 импульсов, триггер 3 сглаживающий Фильтр 4, Фазосдвигающий элемент 5, элемент И б, входные шины 7 и 8, управляющую шину 9 и выходную шину 10. 65 Элемент 5 предназначен для сдвигапо фазе заднего фронта импульсногосигнала с второго выхода счетчика 1путем его временной задержки на половину периода ча:тоты следования импульсов на шине 7;фазовый дискриминатор работает врежиме большого периода и в режимемалого периода дискриминационной характеристики.В первом режиме дискриминатор работает. следующим образом,Каждый иэ импульсов на шннах 7 и8 (Фиг.2 о и 2 ъ) дискриминатора изме.няет на единицу состояние счетчиков1 .и 2 (Фиг.2 о и 2 д)....

Номер патента: 1053264

Опубликовано: 07.11.1983

Авторы: Базарнов, Ширяев

МПК: H03D 1/18

Метки: амплитудный, детектор

...с хема предложенного ампли- . тудного детектора; на фиг, 2- вопьтампернвя характеристика.Амплитудный детектор содержит транзистор 1, конденсатор 2, первый и второй резисторы 3 и 4, усилитель 5 постоянного токе, нагруэочный резистор 6, конденсатор 7. Усилитель 5 постоянного тока выполнен на транзисторах 8-10 и конденсаторе 11;Амплитудный детектор работает следуюшим образом.При отсутствии сигнала выходное напряжение усилителя 5 постоянного тока 64 2совместно с напряжением базового дели геля, обрвзоввнного резисторами 3 и 4, определяют смешение и, следовательно, ток транзистора 1 (точка в на фиг,2),При подаче на вход амплитудного детектора сигнала ( 04 на фиг. 2) он детектируется переходом база-эмиттер тран эистора 1....

Номер патента: 1053265

Опубликовано: 07.11.1983

Авторы: Нежинский, Поляков, Пресняков

МПК: H03D 1/18

Метки: амплитудный, детектор

...источник 9 питания,фильтрующий конденсатор 10,Амплитудный детектор работает следующим образом.Ток компенсирующего транзистора 2, а следовательно, и напряжение на его эмиттерном переходе Ц задается сопробэтивлением резистора 4, при этом необходимо выполнять условие, чтобы ток покоя компенсирующего транзистора 2 бьш равен току покоя детектирующего транзистора 5, сопротимение резистора 1 ограничива ет ток базы детектируюшего транзистора 5, обеспечивает развязку входа амплитудного детектора от обшей шины и создает на базе детектируюшего транзистора 5 потенциал, равный напряжению И.компенсирующего транзистора 2, При равенствеэ 2 токов компенсирующего и детектируюшего транзисторов 2 и 5, напряжение 0 комэг пенсирующего транзистора 2 равно...

Номер патента: 1053266

Опубликовано: 07.11.1983

Авторы: Дебальчук, Косарев, Черный

МПК: H03D 3/02

Метки: детектор, частотный

...модуляции входного сигнала выходной сигнал первогоблока 8 вычитания оказывается такжепромодулированным по закону амплитудной модуляции входного сигнала. 20 где А - постоянный коэффициент;Г(О - полезный сигнал;Мф- сигнал паразитной амплитудноймодуляции.Аналогично на выходе третьего сумматора 7 О, 84+ МЬД (2) где В - постоянный коэффициент 1 .1053266Изобретение относится к радиотех нике и может использоваться в радиоприемниках частотно-модулированных сигналов.Известен частотный детектор содержащий два сумматора, первые входы которых подключены к источнику входного сигнала через линию задерж. ки и фаэоинвертор, а другие - непосредственно, а выходы обоих сумма торов соединены через амплитудные детекторы с входами блока вычитания...

Номер патента: 1053268

Опубликовано: 07.11.1983

Автор: Жалнераускас

МПК: H03D 7/14

Метки: балансный, смеситель

...1 10532Изобретение относится к радиотехникеи может быть использовано в радиоиэмерительной технике и технике связи в устройствах преобразования частоты.Известен высокочастотный балансныйсмеситель, содержащий два полевых транзистора, включенных по схеме с общимзатвором, входной и выходной симметрирующие трансформаторы, подключенные, соответственно к истокам и стокам поле Овых транзисторов, Входной трансформатор расщепляет входной сигнал на два,которые в противофазе поступают к истокам полевых транзисторов, Сигнал гетеродине подается в среднюю точку вторичной обмотки входного трансформатора ичерез эту обмотку поступает. нв истокиполевых транзисторов синфазно. На симметричной первичной обмотке выходноготрансформатора подавляется синфазный...

Номер патента: 1054873

Опубликовано: 15.11.1983

Авторы: Гончаров, Зелепукин, Телегин, Троицкий

МПК: H03D 3/04

Метки: дискриминатор, многочастотный

...второй дешифратор,и элементзадержки, причем вход второго счетчика подключен к второму выходупреобразователя сигналов, выходвторого дешифратора соединен свходом синхронизации регистра памяти, а выход элемента задержки,подключен к установочным входам обоихсчетчиков,На чертеже представлена структурная электрическая схема предла"гаемого многочастотного дискриминатора.Многочастотный дискриминатор со 5 держит формирователь 1 импульсов,преобразователь 2 сигналов, элементИ 3, первый счетчик 4, регистр 5 .памяти, первый дешифратор б, второйсчетчик 7, второй дешифратор 8 и0 элемент задержки Э,Предлагаемый многочастотныйдискриминатор работает следующимобразом,На входы устройства подаются сигналы двух частот: опорной и сигнальной....

Номер патента: 1054874

Опубликовано: 15.11.1983

Авторы: Чикин, Шемагин

МПК: H03D 5/00

Метки: демодулятор

...порядка, вход которого является входом демодулятора, первый смеситель, первый усилитель промежуточной частоты и первый фазочувствительный выпрямитель, выход которого является выходом сигнала пропорционально Флуктуациям частоты квазигармонического сигнала, последовательно соединенные делитель напряжения, второй смеснтель и второй усилитель промежуточной частоты, гете- родин, выход которого соединен с опорными входами первого и второго смесителей, а также фазовращатель, . 5 введены первый интегратор, вход которого подключен к выходу первого Фазо-чувствительного выпрямителя, и последовательно соединенные второй Фазочувствительный выпрямитель, вход ко О торого соединен с входом первого Фазочувствительного выпрямителя, и второй интегратор,...

Номер патента: 1054875

Опубликовано: 15.11.1983

Авторы: Демидов, Казанский, Мальчик, Мучник, Рыдов

МПК: H03D 7/00

Метки: цифровой, частоты

...примерно зь",где2и - разрядность выходного цифрового сигнала.ЬТучитывая что т и6 ЬЮ 2 получим д х - 121 ВЫКЬЫМ и- ЬЫХ2 2Таким образом, выходной сигнал раэностной частоты, будет иметь мгновенные значения частоты в диапазоне4ЬЫ - п аых Отклонение длительности2импульса выходного сигнала от идеальной обусловлено погрешностью преоб- разования равной +1 дискрете, т.е. равной Ф - длительности периода вы-.12 пходного сигиала. Паразитная Фаэовая модуляция, осуществляя мгновенные колебания длительности импульса вы-. ходной разностиой частоты, приводит к паразитной амплитудной модуляции. Глубина параэктной амплитудной модуляции (модуляции длительности импульса равна"О 100 У.,ггде О - уровень выходного сигнала.Таким образом, без применения...
