H03D 1/04 — модификация демодуляторов для снижения интерференции нежелательных сигналов

Номер патента: 38207

Опубликовано: 31.08.1934

Автор: Красовский

МПК: H03D 1/04

Метки: борьбы, колебаний, модулированных, помехами, радиоприеме

...случайное симметричное совпадение" мешающих частот мало вероятно, к тому же мешающая частота не сможет иметь амплитуду, большую меньшей из амплитуд полезных частот. Вероятность фазовой симметрии еще менее вероятна, а, следовательно, еще меньшее количество искажений возможно в окончательном приеме,Затем, двумя полученными после гетеродинирования полосами частот однофазно и самостоятельно возбуждаются цепи электронных ламп В и Г; пропускающих только симметричные частоты. Питание пары ламп производится, как указано на чертеже. Лампы питаются через две параллельные цепи ЕА, иХ 1 ь Цепи 11 12 и 4 5 оказывают сопротивление исключительно несимметричным частотам", так как симметричные частоты взаимно уничтожаются вслед. ствие противоположной...

Номер патента: 60985

Опубликовано: 01.01.1942

Авторы: Магдесиев, Ферсман

МПК: H03D 1/04, H04B 1/12

Метки: радиоприёмник

...что напряжение на конденсаторе С изменяется также со звуковой частотойодсг 5 циР и дод Дз В пекоорье полупериоды вьсокои частот, Проводит ток. Ток, проходящий через дисд Дз, протекает через нагрузкуЙ С и ослабляет напряжение а ней, При приеме телефонной передачи это падение напряжения весьма незначительно, так как сопротивление утечки очень велико.Если подволимос напряжение возрастает настолько, что диод Д.Ожет проводи Г ток, ь Оплпса 10 р С 2 начинает ре 1 ул 5 рно разряжатьсяи рост напряжения на нагрузке ограничивается за счет работы лиодов Дз и Д, подающих ток ооратпого направления в нагрузку УС.Нормагьнье условия работы схемы соотьетствуют такой величиненапряжения Е, при котором ток через лнол Д начинает проходитьтолько тОГда,...

Номер патента: 109141

Опубликовано: 01.01.1957

Автор: Князев

МПК: H03D 1/04, H03F 3/02, H04B 1/10 ...

Метки: устройства, характеристиками, экспоненциальными

...режима предусматривается автоматическое изменение смещения таким образом, чтобы рабочая точка не выходила из экспоненциального участка характеристики даже при достаточно больших значениях амплитуды напряжения на входе Это достигается применени.691 1с. второго (вспомогательного) канала, которыи состоит из усилительного каскада, выделяющего более сильный мешающий сигнал, и линейного детектора, с помощью которого выпрямленное напряжение (огибающая) этого сигнала подается с отрицательной полярностью на вход экспоненциального устройства.Схема помехоустойчивого детектора приведена на фиг. 1, Канал 1 имеет каскад усилителя, настроенный на промежуточную частоту по основному (слабому) сигналу, и эксноненциальный анодный детектор ча лампе Л (6...

Номер патента: 137265

Опубликовано: 01.01.1961

МПК: H03D 1/04

Метки: 137265

...состоит из параллельного колебательного контура С и сопротивления Я; ее низкочастотным аналогом является схема, изобракенная на фиг. 1-б.В момент включения импульса высокочастотного напряжения длительностью т колебательный контур У.С представляет собой сравнительно малое емкостное сопротивление, Когда же колебания установятся, сопротивление контура 1.С будет венико, при этом произойдет дифференцирование огибающей высокочастотного импульса,На фиг, 2-а изображена схема дифференцирующей цепочки, состав. ленная из активного сопротивления Л и последовательного колебательного контура 1 С, а на фиг. 2-б ее низкочастотный аналог,Схема, изображенная на фиг, 3-а и З-б, является комбинацией первых двух с низкочастотным аналогом.Подбирая параметры...

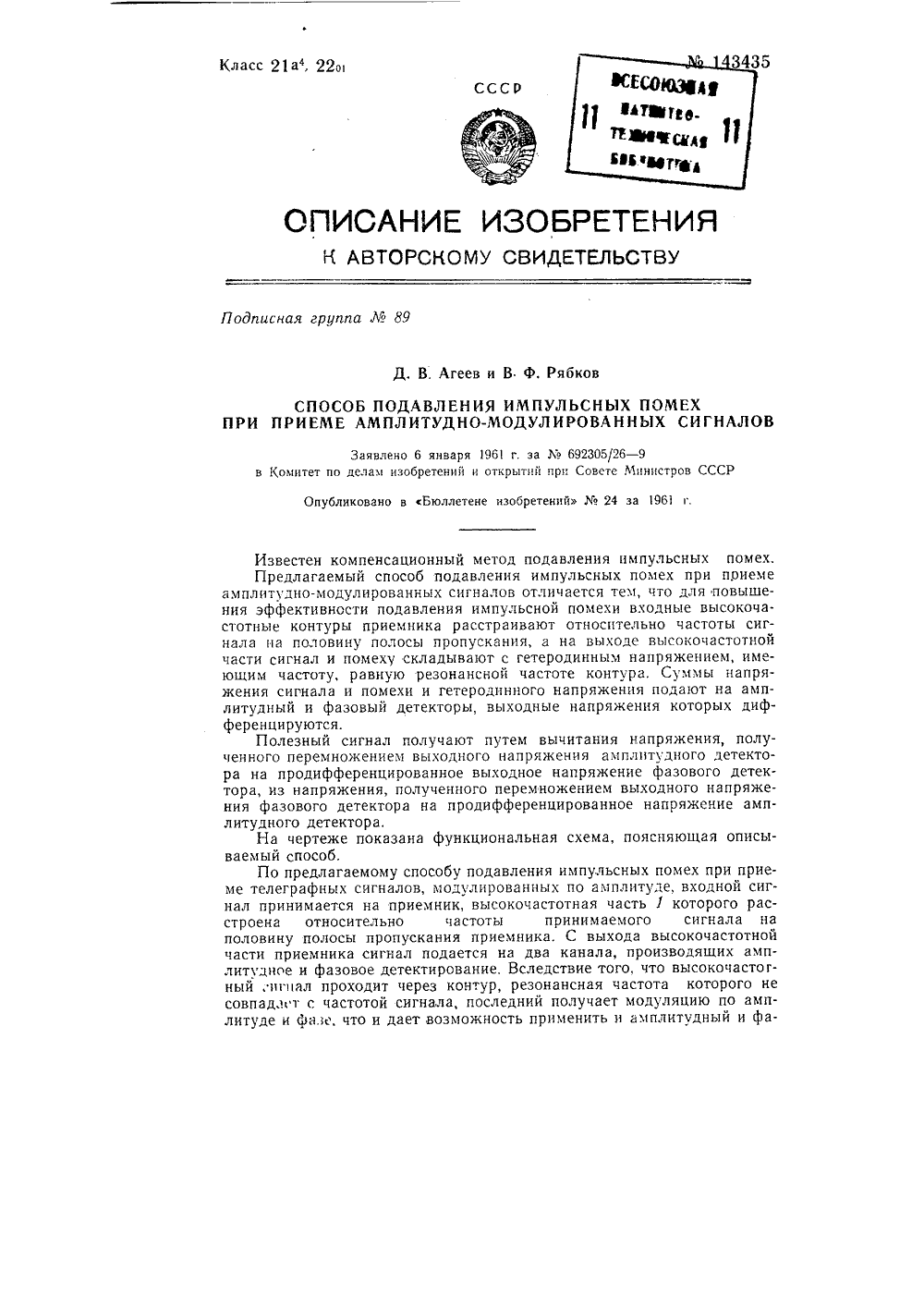

Номер патента: 143435

Опубликовано: 01.01.1961

Авторы: Агеев, Рябков

МПК: H03D 1/04

Метки: амплитудно, импульсных, модулированных, подавления, помех, приеме, сигналов

...частоте контура. Суммы напряжения сигнала и помехи и гетеродпнного напряжения подают на амплитудный и фазовый детекторы, выходные напряжения которых дифференцируются.Полезный сигнал получают путем вычитания напряжения, полученного перемножением выходного напряжения амплитудного детектора на продифференцированное выходное напряжение фазового детектора, из напряжения, полученного перемножением выходного напряжения фазового детектора на продифференцированное напряжение амплитудного детектора,На чертеже показана функциональная схема, поясняющая описываемый способ,По предлагаемому способу подавления импульсных помех при приеме телеграфных сигналов, модулированных по амплитуде, входной сигнал принимается на приемник, высокочастотная...

Номер патента: 178865

Опубликовано: 01.01.1966

Автор: Полл

МПК: H03D 1/04, H04B 1/12

Метки: выделения, сигнала

...их лусуммы, содержащие два пиковых детект включенных на входе, выходы которых ключены к сумматору, от.гггчаюгггееся тем,5 с целью получения высокой степени сгла вания шумов, конденсаторь пиковыгс де торов через ключевые схемы подключен источниках постоянного напряжения.сногого а и од то, жикИзвестны устройства для выделения сигнала из шумов, реализующие различные (в том числе оптимальные для случая гауссовых шумов) варианты линейной фильтрации.Для негауссовых шумов (шум квантования, случайные гармонические помехи, сбои ИКМ и др.) линейные фильтры не являются оптимальными и дают существенно ббльшие флюктуации выделенного сигнала, чем те, которые могут быть получены при сглаживании шумов предложенным нелинейным фильтром,Описываемое...

Номер патента: 352390

Опубликовано: 01.01.1972

Авторы: Библиотека, Зубов, Мычуда, Патент, Физико

МПК: H03D 1/04, H03K 9/02

Метки: детектор, пиковый

...точности и расширение частотного диапазона детектора. Достигается она тем, что база разрядного транзистора предлагаемого детектора подключена к выходу эмиттерного повторителя.На чертеже приведена принципиальная схема устройства.Детектор содержит эмиттерный повторитель на транзисторе 1 и резисторе 2, запоминающий конденсатор 3, зарядно-разрядный транзистор 4, диод 6 и конденсатор б.Входные отрицательные импульсы повторяются на резисторе 2 и через переход база - коллектор зарядно-разрядного транзистора 4 заряжают запоминающий конденсатор 3. Чтобы в паузах между импульсами копденсатор 3 не разряжался через транзистор 4, последний закрыт напряжением, снимаемым с резистора 2, на котором создается падение напряжения за счет тока покоя...

Номер патента: 637945

Опубликовано: 15.12.1978

Авторы: Брагина, Григалюк, Шаров

МПК: H03D 1/04

Метки: выпрямитель, фазочувствительный

...в предлагаемый фазочув- а 0 ствительный выпрямитель введены последовательно включенные ключ, конденсатор, дополнительное динамическое запоминающее устройство и сумматор, при этом сигнальный вход ключа 25 и другой вход сумматора соединены с выхоцом основного динамического запоминающего устройства, а управляющие входы ключа и дополнительного динамического запоминающего устройства под- ЗО ключены к выходу формирователя импульсов управления.На чертеже приведена структурнаяэлектрическая схема предложенноговыпрямителя.фазочунстнительный выпрямитель содержит основное динамическое запоминающее устройство 1, дополнительноединамическое запоминающее устройство2, ключ 3, конденсатор 4, сумматор5 и Формирователь б импульсов...

Номер патента: 928612

Опубликовано: 15.05.1982

Авторы: Дмитриев, Чубаров, Шабанов

МПК: H03D 1/04

Метки: детектирующее, избирательное, полосой, пропускания, регулируемой

...напряжения приводит к открыванию транВЫ 2 4зистора 1 в отрицательный полпериодпри достижении напряжения на параллельном колебательном контуре 2 порогового напряжения Овтп(фиг, 2). Че - рез транзистор 1 (здесь р-и-р-типа) протекает ток,создает отрицательное напРЯжение Ог 1,(фиг. 3 в) на параллельно соединенных регулируемомрезисторе 3 и конденсаторе 4 и перезаряжает конденсатор 5, уменьшая отрицательную постоянную составляющуюОд по абсолютной величине, В этотмомент базовыи ток способствует увеличению колебаний на параллельномконтуре 2. В положительные полпериодаопять открывается р-п-переход транзистора 1 коллектор - база и конденсатор 5 отдает энергию параллельномуколебательному контуру 2, накопленнуюпри перезаряде во время...

Номер патента: 1029395

Опубликовано: 15.07.1983

Авторы: Еремин, Руд

МПК: H03D 1/04

Метки: амплитудный, демодулятор

...иска- амплитудного демодул тора к выходу втосигнала. рого амплитудного детектора 4. Необхо- уменьшение, иска- димость отмеченных операций опреде- .50ективными замира- ляется следующим. Жмпли тудный дем.чен для использован 1установкахразпичногности в радиоприемнИзвестен амплитус одержащий амплитудделенной нагрузкойНедостатком даннтектора является то,селективных замираямя приема радиовещавозникают их значитеискажения; при пере(телефонных и радиовлов методом двухполмодуляции с ослабленнподавленной несущейдулятор применить прно из-за связанных с.линейных искажений1Наиболее близкимтехническому решениный демодупятор, содтельно соединенныепдетектор и дифференцидовательно соединенньвторой амплитудныйключ, второй вход ковыходом второго амппри...

Номер патента: 1352612

Опубликовано: 15.11.1987

Автор: Уфимцев

МПК: H03D 1/04

Метки: амплитудный, детектор, широкополосный

...запоминающих звеньев 1 и 2 устанавливает их в режим записи информации с входа, а появление нуля - в режим хранения.Таким образом, динамические эапо минающие звенья 1 и 2 находятся попеременно то в режиме записи, то в . режиме хранения, Одновременно в режиме хранения они могут находиться только во время задержки переднего фронта управляющих импульсов ( Г). Одновременный режим записи в динамических запоминающих звеньях 1 и 2 исключен, что препятствует проходу информации насквозь с входа устройства на его выход, Таким образом, информация с входа широкополосного амплитудного, детектора записывается в динамическое запоминающее звено 1 и запоминаетсяо им на уровне, равном ц зп (+90 ) (фиг2 д, пиковое значение сигнала).Пиковое значение...

Номер патента: 1525862

Опубликовано: 30.11.1989

Авторы: Венскаускас, Николаев, Осокин, Шульц

МПК: H03D 1/04, H04B 1/10

Метки: амплитудно-модулированных, детектирования, сигналов

...нап5 1ряжение сигнала верхней боковой полосы. В случае, если помеха отсутствует, то на выход устройства черезкоммутатор 8 подается суммарный сигнал обеих боковых полос, получаемыйна выходе детектора 2.Для выбора полосы напряжения свыхода детектора 2, сумматора 11 ивычитателя 12 подаются на детекторы13, 14 и 15, где выделяется огибающая двухполосного сигнала и огибающие сигналов верхней, нижней полос.Напряжения с выходов детекторов 13,14 и 15 подаются на входы элементов19 и 20, на выходе которых получаем "0" или "1" в зависимости от наличия или отсутствия помех,Если сосредоточенная помеха отсутствует, то напряжения на выходахвсех детекторов 13, 14 и 15 одинаковы и эти одинаковые по уровню напряжения подаются на инвертирующиеи...
