H03D — Способы и устройства для демодуляции или переноса модулированного сигнала с одной несущей на другую

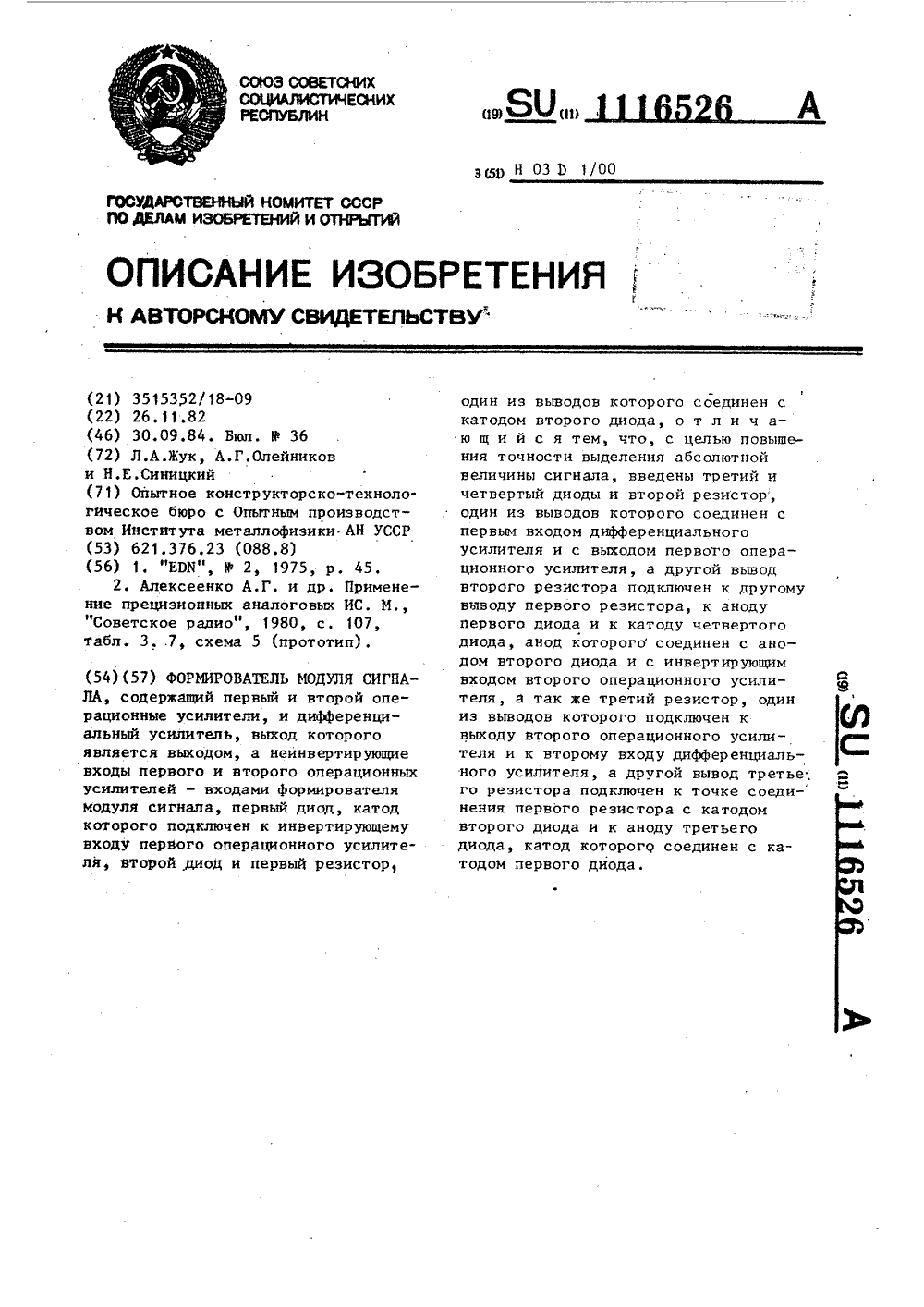

Номер патента: 1116526

Опубликовано: 30.09.1984

Авторы: Жук, Олейников, Синицкий

МПК: H03D 1/00

Метки: модуля, сигнала, формирователь

...и подключены к цепи отрицательной обратной связи дифференциальногоусилителя, а затворы первого и.второго ПТ соединены с соответствующимивыходами первого и второго ОУ, приэтом вхоцы дифференциального усили-теля объединены и подключены к источнику смещения 23,40Недостатком данного устройстваявляется недостаточно высокая точность выделения абсолютной величиныдифференциального входного сигнала(формирования модуля сигнала), обус-,45ловленная влиянием сопротивления открытых каналов первого и второго ПТи их нестабильностью,Цель изобретения - повьппение точности выделения абсолютной величины 50сигнала.Поставленная цель достигаетсятем, что в формирователь модулясигнала, содержащий первый и второйОУ и дифференциальнйй усилитель, 55выход...

Номер патента: 1116527

Опубликовано: 30.09.1984

Авторы: Леппик, Мефтахутдинов, Осипович, Шуршин

МПК: H03D 3/28

Метки: дискриминатор, частотный

...работаетследующим образом.Первый коммутатор 1 поочередноподключает (фиг.2 а, За) вход формирователя 3 импульсов постояннойдлительности то к источнику входногосигнала, то к источнику сигналаэталонной частоты. Так как первый, 25коммутатор 1 на каждые полпериодатактовой частоты подключает к входуФормирователя 3 импульсов постояннойдлительности либо источник сигналавходной частоты Еслибо источник З 0сигнала эталонной частоты Г.тттона входе Формирователя 3 присутствуют пачки меандров, частоты которыхв общем случае, т,е. при Гс т этразличны от пачки к пачке (фиг,2,38). Формирователь 3 импульсов постоянной длительности. формирует из поступающих на его вход меандровимпульсы фиксированной длительности(Фиг.2 Ь ЗЬ), в результате чего...

Номер патента: 1116528

Опубликовано: 30.09.1984

Авторы: Буря, Саламатин

МПК: H03D 9/02

Метки: детектор, свч

...него перемещения. Отрезок диэлектрического волновода размещен в теле подложки 25 заподлицо с ней 121. Недостатками известного СВЧ детектора являются низкая чувствительность и высокий коэффициент стоячей волны из-за явления деполяризации на неоднородностях.Цель изобретения - повышение чувствительности.Поставленная цель достигается тем, что в СВЧ детектор, содержащий диод, размещенный в отрезке диэлектрического волновода на металлических плоских держателях, отражатель, установленный на одном конце отрезка диэлектрического волновода, и металлическую пластину, установленную между диодом и отражателем на отрезке диэлектрического волновода с возможностью поперечного относи" тельного него перемещения, введена дополнительная металлическая...

Номер патента: 1117824

Опубликовано: 07.10.1984

Авторы: Аристов, Иванов, Матвеев

МПК: H03D 13/00

Метки: дискриминатор, цифровой, частотно-фазовый

...ИЛИ, формирователь коротких импульсов, три элемента ИЛИ, и блок запрета, причем вход установки является входом опорных сигналов, счетный вход счетчика является входомсчетных импульсов, а выходы счетчика соединены с К входами статического регистра, вход записи которого 55является входом цифрового частотнофазового дискриминатора, а входы щстарших разрядов - сВ входами эле3 1117 является входом опорных сигналов, а счетный вход счетчика является входом счетных импульсов, выходы счетчика соединены с 1 входами статического регистра, вход записи которого является входом цифрового частотно-фазово 1го дискриминатораа выходы в старших разрядов - св -входами элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, (а+1)-.й вход кото; рого соединен с прямым выходом...

Номер патента: 1119161

Опубликовано: 15.10.1984

Автор: Блатов

МПК: H03D 3/04

Метки: детектор, частотный

...выходуопорных импульсов формирователяуправляющих импульсов, второй входэлемента И - к первому входу триггера, а другие входы блока сравнениячисел являются входом перестройкичастотного детектора.На чертеже представлена структурная электрическая схема частотногодетектора.Частотный детектор содержит входной формирователь 1 коротких импульсов, формирователь 2 управляющих импульсов, счетчик 3, блок 4 памяти,цифроаналоговый преобразователь 5,фильтр б нижних частот, опорныйгенератор 7, блок 8 сравнения чисел,триггер 9, элемент И 10, элементИЛИ 11,Частотный детектор работает следующим образом.На вход формирователя 1 короткихимпульсов подается сигнал, из кото-.рого образуются импульсы, поступающие на формирователь 2 управлякицнхимпульсов, на...

Номер патента: 1119162

Опубликовано: 15.10.1984

Авторы: Панов, Шевченко, Юренко

МПК: H03D 13/00

Метки: дискриминатор, цифровой, частотный

...импульсов, а вход сброса третьего счетчика импульсов соединен со входом сброса второго счетчика импульсов и выходом четвертого триггера, вход сброса которого подключен к шине импульсов сброса.На фиг. 1.представлена функциональная схема предлагаемого устройства; на фиг. 2 - временные диаграммы, описывающие его работу.Цифровой частотный дискриминатор содержит первый и второй счетчики 1 и 2 импульсов, первый и второйтриггеры 3, 4, третий счетчик 5 импульсов, третий и четвертый триггеры 6 и 7, мажоритарный элемент 8, Кроме того, на фиг. 1,показаны первая, вторая и третья входные шины 9-11, соединенные со счетными входами соответственно первого, второго и третьего счетчиков 1, 2, 5 н 0-входами соответственно первого, второго и третьего...

Номер патента: 1121772

Опубликовано: 30.10.1984

Автор: Михайлов

МПК: H03D 7/14

Метки: частоты

...однаиз диагоналей которого подключена квыводам вторичной обмотки входного 55трансформатора, и выходной трансформатор, между второй диагональю кольцевого диодного мостового смесителя 7721и первичной обмоткой выходного трансформатора включены последовательно соединенные первый согласующий трансформатор, первый дополнительный кольцевой диодный мостовой смеситель, второй соглаоующий трансформатор и второй дополнительный кольцевой диодный мостовой смеситель, при этом между средней точкой первичной обмотки первого согласующего трансформатора, являющейся гетеродинным входом преобразователя частоты, и объединенными средними точками вторичных обмоток первого и второго согласующих трансформаторов включен фазоинвертор, а средние точки...

Номер патента: 1123090

Опубликовано: 07.11.1984

Автор: Горячев

МПК: H03D 7/14

Метки: смеситель, стробоскопический

...стенках отрезка прямоугольно" го волновода, и два резистора, при этом первый и второй смесительные диоды включены между центральными проводниками отрезков коаксиальных линий передачи и первым и вторым накопительными конденсаторами соответственно 2.Недостатком известного стробоскопического.смесителя является срав, нительно узкая полоса пропускания.Цель изобретения - расширение полосы пропускания.35Поставленная цель достигается тем, что в стробоскопическом смесителе, содержащем отрезок прямоуголь-, ного волновода, к узким стенкам кото- рого соосно подсоединены отрезки коаксиальных линий передачи, первый и второй смесительные диоды, первый и второй накопительные конденсаторы, размещенные на широких стенках отрезка прямоугольного...

Номер патента: 217469

Опубликовано: 15.11.1984

Автор: Михайловский

МПК: H03D 7/00

Метки: диапазоне, преобразования, сверхвысоких, усиления, частот

...нелинейного элемента, а следовательно, и комплексного коэффициента отражения для второго сиг нала, поэтому отраженная часть сигнала гетеродииа по форме будет повторять принимаемый снгкал, Таким образом происходит .преобразование несущей частоты принимаемого сигнала в частоту гетеродина.Однако в преобразованном сигнале имеется так называемый пьедестал, амплитуда которого достаточно велика и не зависит от принимаемого сигнала, 7 О что значительно снижает чувствительность преобразования.В предлагаемом способе усиления и преобразования пьедестал устраняется и таким образом повьппается25 чувствительность.Сущность предлагаемого способа заключается в том, что несущую частоту принимаемого сигнала преобразуют б ), 2в частоту, кратную...

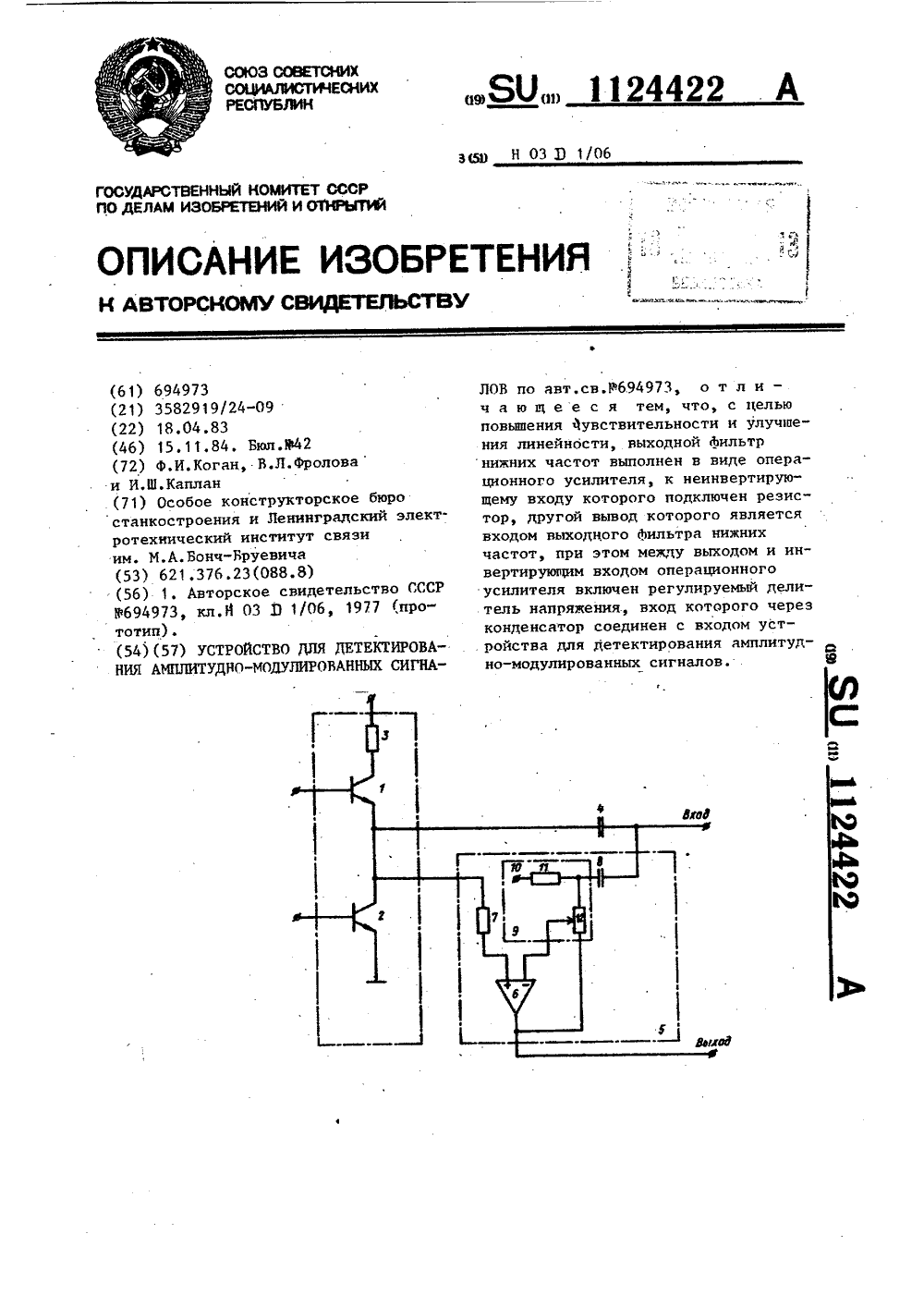

Номер патента: 1124422

Опубликовано: 15.11.1984

Авторы: Каплан, Коган, Фролова

МПК: H03D 1/06

Метки: амплитудно-модулированных, детектирования, сигналов

...сигналовработает следующим образом,При положительной полуволне несущей входного сигнала в эмиттернойцепи транзистора 1, образующего стабилизатор напряжения совместно срезистором 3, ток через негоуменьшается и выходное сопротивлениевозрастает. При отрицательной полуволне сопротивление транзистора 1уменьшается. Средний за период несущей ток перезаряда входного разде"лительного конденсатора 4 смещаетсяв область отрицательных полуволн.В результате все амплитуды отрицательных полуволн несущей выравниваются на одном уровне. Общая цепь протекания тока образована транзистором1 и транзистором 2 являющимсястабилизатором тока.Постоянная составляющая тока инапряжения несущей искривляетсяв соответствии с огибающей...

Номер патента: 1124423

Опубликовано: 15.11.1984

Авторы: Елесин, Попов

МПК: H03D 3/00

Метки: дискриминатор, частотный

...3 -триггера .и с объединенными Между собой вторыми входами первого и второго элементов И соответственно второго и первого Аильтрующего канала, выходы первого и второго Аильтров нижних частотсоответственно первого и второгоАильтрующего канала через соответствующие резисторы подсоединены к. инвер.тирующему входу выходного диААеренциального усилителя, к неинвертирующему входу которого через соответствующие резисторы подключены выходывторого и первого Аильтров нижнихчастот соответственно первого и второго Аильтрующих каналов,На чертеже представлена. структурная электрическая схема частотногодискриминатораПредлагаемый частотный дискрими-,натор содержит последовательно соединенные гиромагнитный Аильтр 1,амплитудный детектор 2,...

Номер патента: 1124424

Опубликовано: 15.11.1984

Авторы: Колосов, Корнилов

МПК: H03D 13/00

Метки: детектор, импульсный, частотно-фазовый

...соединены с источниками входных сигналов и подключены соответственно к-входам второго и первого 2 триггеров, входы интегратора соединены с выходами элементов ИЛИ, первые входы которых соединены соответственно с прямыми выходами тре-, тьего и четвертого Б -триггеров, а вторые входы соединены соответственно с 3 -входами третьего и четвертого 2 -триггеров, входы синхронизации которых соединены соответственно с выходами первого и второго блоков задержки, при этом прямой выход первого 2 -триггера соединен с Ю -входом третьего З -триггера, а прямой выход второго О -триггера соединен с 3 -входом четвертого3-триггера,На Фиг.1 приведена структурнаяэлектрическая схема предложенногоимпульсного частотно-Аазового детектора; на фиг.2 - эпюры...

Номер патента: 1125738

Опубликовано: 23.11.1984

Авторы: Марголин, Сахартов, Хованская, Шульжицкий

МПК: H03D 3/18

Метки: фазочувствительный

...смещения постоянного тока и, следовательно, скважность3 1 импульсов или угол включения с(, определяется соотношением сигналов.Первый 3 и второй 4 ключи при положительной полярности прямоугольных импульсов открыты (замкнуты), при отрицательных - закрыты (разомкнуты) При этом на вход первого интегратора поступает только заштрихованная част входного сигнала О(фнг. 2 в).В разомкнутом состоянии первого 3 и второго 4 ключей первый 1 и второй 2 интеграторы работают в режиме памя ти и сигналы на их выходах остаются постоянными в течение каждого импуль са О отрицательной полярности. Это позволяет представить входной сигнал в виде эквивалентного входного сигнала, образованного "сшиванием" заштрихаванных участков входного сигнала 0(фиг, 2...

Номер патента: 1125739

Опубликовано: 23.11.1984

Автор: Сафонов

МПК: H03D 7/14

Метки: балансный, частоты

...схеме, базы которых соединены с парафазами выходами гетеродина, а к коллекторам подключена симметричная дифференциальная нагрузка, и генератор тока, выполненный на третьем транзисторе, включенном по схеме с общим эмиттером, база которого соединена с источником сигнала, введены резистор, включенный между эмиттерами первого и второго транзисторов, и автотрансформатор, средняя точка обмотки которого соединена с коллектором третьего транзистора, а начало и конец обмотки подключены к эммитерам первого и второго транзисторов соответственно.На чертеже приведена принципиальная электрическая схема балансного преобразователя частоты.Устройство содержит первый 1 и второй 2 транзисторы, генератор тока, выполненный на третьем...

Номер патента: 1125740

Опубликовано: 23.11.1984

Авторы: Берзиньш, Волков

МПК: H03D 13/00

Метки: компаратор, фазовый

...к выходу Формирователя импульсов, выход второго эле,мента И подключен к й-входу первоготриггера и к 5-входу второго триггера, инверсный выход первого триггера подключен к С-входу второготриггера, 1 э -вход которого подключенк шине нулевого потенциала, прямойвыход второго триггера подсоединенк второму входу первого элемента И,а инверсный выход второго триггераявляется выходом фазового компаратора.На чертеже представлена структурная электрическая схема фазовогокомпаратора.Устройство содержит первый 1 ивторой 2 усилители-ограничители,формирователь 3 импульсов, первыйэлемент И 4, Формирователь 5 короткихимпульсов, первый триггер б, второйэлемент И 7 и второй триггер 8,Фазовой компаратор работает следующим образом.Синусоидальное...

Номер патента: 1125741

Опубликовано: 23.11.1984

Авторы: Иванычев, Котельников

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...элемент И первьм входом соединен с выходом инвертора, вторым входом через третью дифференцирующую цепь " с выходом второго усилителя-ограничителя, выходом - с входом 5 второго триггера, выход первого элемента И соединен с входом 5 первого триггера, а второй вход первого элемента И - с выходом третьей дифференцирующей цепи. На чертеже приведена структурнаяэлектрическая схема фазового дискриминатора.Устройство содержит первый 1 ивторой 2 усилители-ограничители, первый элемент И 3, инвертор 4, первую 5,вторую 6 и третью 7 диффренцирующиецепи, одновибратор 8, первый 9 ивторой 10 триггеры, фазовращатель 11и второй элемент И 12,фазовый дискриминатор работаетследующим образом.3 11257На вход фазовращателя 11 подается исследуемое напряжение, а...

Номер патента: 1127072

Опубликовано: 30.11.1984

Авторы: Кулик, Осипов, Ткачук

МПК: H03D 9/04

Метки: дискриминатор, свч

...к одному из концов первого и вто рого отрезков прямоугольных волноводов 2Недостатком данного устройства является повышенная сложность конструкции.Цель изобретения - упрощение конструкции.Поставленная цель достигается 30 тем, что в дискриминаторе СВЧ, содержащем первый и второй отрезки прямоугольных волноводов, каждый из которых связан отверстием в его узкой стенке с объемным резонатором, З 5 и два полупроводниковых диода, первый и второй отрезки прямоугольныхволноводов имеют общую широкую стенку, в которой, выполнено отверстие связи, а полупроводниковые диоды 40 включены на концах второго отрезка прямоугольного волновода на равных . расстояниях от отверстия связи. 1На фиг. 1 приведена схема дискриминатора СВЧ; на фиг.2 - разрез А-Ана...

Номер патента: 1128367

Опубликовано: 07.12.1984

Авторы: Герасимов, Скрябин

МПК: H03D 13/00

Метки: дискриминатор, импульсно-временной

...второго элемента И-НЕ б,выход которого подключен квторому входу первоготриггера 7,выход которого соединен с первымивходами третьего и четвертого элементов И-НЕ 8 и 9, первая входная шина 1 - с входом первого инвертора 3,первым входом первого элементаИ-НЕ 5 и вторым входом третьего элемента И-НЕ 8, вторая входная шина2 - с входом второго инвертора 4 ивторыми входами первого 5 четвертого 9 элементов И-НЕ. Выход первогоинвертора 3 соединен с третьим входом четвертого элемента И-НЕ 9, четвертый вход которого соединен с вы1128367 3ходом второго элемента И-НЕ 6 н третьим входом третьего элемента И-НЕ 8, четвертый вход которого под" ключен к выходу второго инвертора 4,Четвертый триггер 15 первым входом соединен с выходом четвертого...

Номер патента: 1131020

Опубликовано: 23.12.1984

Авторы: Анурьев, Дебальчук, Косарев

МПК: H03D 3/02

Метки: детектор, частотный

...выходу второго ключа соот ветственно, при этом между выходамипервого и второго ключей и общей.шиной включены соответственно первыйи второй конденсаторы, а выходпервого блока вычитания являетсявыходом частотного детектора, введены входной аттенюатор, четвертыйсумматор, второй и третий блокивычитания, включенные соответственномежду выходом первого амплитудногодетектора и входом первого усилителяи между выходом второго амплитудногодетектора и входом второго усилителя,первый и второй ограничители,включенные между выходами первого ивторого усилителей и входами первогои второго ключей, соответственнопоследовательно соединенные и включен 20ные между выходом первого ключа иобъединенными вторым входом второгоблока вычитания и первым входом...

Номер патента: 1133648

Опубликовано: 07.01.1985

Авторы: Батуревич, Богачев, Мильковский

МПК: H03D 3/02

Метки: детектор, фазовый

...является фазовый детектор, содержащий два трансформатора, два диода, между катодами25которых включены последовательно сое-.диненные два параллельные КС-цепи,а также два источника питания, дватранзистора, имеющих разную структуру, коллекторы которых подключенык соответствующим источникам питания, базы транзисторов соединеныс катодом одного из диодов, эмиттерытранзисторовподключены к катоду другого диода, а между эмиттерами тран зисторов аобщей шиной включена выходная параллельная КС-цепь, при этомвыводы вторичной обмотки первоготрансформатора соединены с анодами диодов, выводы вторичной обмотки . . 40второго трансформатора подключены к-средним, точкам, вторичной обмоткипервого трансформатора и средней точке параллельных...

Номер патента: 1136302

Опубликовано: 23.01.1985

Автор: Шаров

МПК: H03D 3/02

Метки: выпрямитель, фазочувствительный

...дополнительного ключа через два дополнительных встречно-параллельно соединенных диода подключен к общей шине, точка соединения второго и третьего дополнительных резисторов через дополнительный конденсатор подсоединена к общей шине, а управляющие входы первого и второго дополнительных клю" чей соединены соответственно с прямым и инверсным выходами ннеденнЬго счетного триггера, вход которого подсоединен к выходу источника опорного сигнала.На чертеже представлена структурная электрическая схема предлагаемого устройства. фазочувствительный выпрямитель содержит операционный усилитель 1, конденсатор 2 емкостной цепи отрицательной обратной связи, резистор 3, резистор 4 обратной связи, дна встречно-параллельно соединенных диода 5, первый...

Номер патента: 1136303

Опубликовано: 23.01.1985

Автор: Федоров

МПК: H03D 13/00

Метки: выпрямитель, фазочувствительный

...перемножителя, а выход является выходом фаэочувствительного выпрямителя, а также схему фазирования, вход которойподключен к выходу первого делителячастоты, а выход - к входу делителячастоты 12),Однако известный фазочувствительныйвыпрямитель имеетнизкую точность35из-за неполного подавления мешающихвысших гармоник выпрямляемого напря"жения,Цель изобретения - повышение точ 40 ности выпрямления,Цель достигается тем, что в фазочувствительном выпрямителе, содержащем перемножитель, первый вход которого является входом фазочувствительного выпрямителя., и генератор опорного напряжения между выходом генератора опорного напряжения и вторым входом,перемножителя включен частотно-модулируемый генератор,а к выходу перемножителя подключен частот ный...

Номер патента: 1137563

Опубликовано: 30.01.1985

Автор: Блатов

МПК: H03D 3/04

Метки: детектор, частотный

...устройства основан на измерении периода сигнала. Каждый период сигнала заполняется импульса ми опорной частоты, следующими с час" тотой Ео р котоРаЯ значительно Вьши частоты сигнала К , При этом счетчик регистрирует числоо .к 0 ко акЧ=с чсмакс ИСмакс смакс где К - максимальная частота сигс лакснала30 Это число однозначно связано с по" казанием частотного детектора. Разложим Н по степенямГ и, ограничив. шись первыми двумя членами, запишем 35 40Отсюда следует, что показания уст . ройства не пропорциональны Е 1причем второе слагаемое характеризует .отклонение 3 Ц показаний детектораот линейной зависимости, Отклонение 45 с 3 И=1, равное погрешности дискретности лолучаетоа ори значении астсассс Ко. При ЕМ К находИм аКа= С сс,сСс;, с с...

Номер патента: 1140224

Опубликовано: 15.02.1985

Автор: Денисов

МПК: H03D 3/02

Метки: дискриминатор, частотный

...- напряжения, управляющие ключами 13-15, поступающие на них с выходов элементов И 16 и 17 и инвертора 18 соответственно; з - выходное напряжение частотного дискриминатора. Частотный дискриминатор работает следующим образом.Входное напряженис поступает через нормализатор 1 амплитуды на входы полосовых фильтров 2 и 3, один из которых расстроен относительно средней частоты входного сигналана+ дно(2,оа другой на - ДАЛО(2 . При изменении частоты входного напряжения выходные напряжения полосовых фильтров 2 и 3 меняются, причем отличаются между собой как по амплитуде, так и по фазе. Напряжение с выхода алгебраического сумматора 6 пропорционально разности этих напряжений. Напряжение с выхода фазового детектора 7 пропорционально косинусу...

Номер патента: 1140225

Опубликовано: 15.02.1985

Автор: Одиноков

МПК: H03D 13/00

Метки: дискриминатор, импульсов, обратной, последовательностей, прямой

...входными шинами, вторые входы - с прямым и инверсным выходами третьего триггера, а выходы соответственно с 5- и к-входами четвертого триггера, при этом прямой выход первого триггера соединен с первым входом десятого элемента И-НЕ,инверсный выход - с первым входом двенадцатого элемента И-НЕ, прямой вь 1 ход второго триггера - с первыми входами седьмого и девятого элементов И-НЕ и вторым входом двенадцатого элемента И-НЕ, инверсный выход - с первыми входами восьмого и одиннадцатого и вторым входом десятого элементов И-НЕ, прямой выход третьего триггера соеди1140225 Энен с втбрыми входами восьмого идевятого элементов И-НЕ, инверсныйвыход - с вторыми входами седьмого иодиннадцатого элементов И-НЕ, прямойвыход четвертого триггера...

Номер патента: 1141558

Опубликовано: 23.02.1985

Авторы: Билык, Кирианаки, Леськив, Щупляк

МПК: H03D 3/26

Метки: избирательное, многочастотное

...сумматоров, входы 1-го из которых,где= 1, 2, (М - 1), подключены к выходам-го и ( 1 + 1)-го нелинейных избирательных контуров, (М - -1) элементов И, первые входы которых соединены с дополнительным инверсным вьмодом входного формирователя импульсов и входом 21-го нелинейного избирательного контура, и (Н -1) усилителей-ограничителей, включенных между выходами сумматоров и вторыми входами элементов И, при этом входы (2 - 1)-го нелинейного избиратель-ного контура подключены к прямому выходу входного формирователя импульсов. На чертеже представлена принципиальная электрическая схема предлагаемого многочастотного избирательного устройства,Устройство содержит входной формирователь 1 импульсов, М нелинейныхизбирательных контуров 2, каждый...

Номер патента: 1146786

Опубликовано: 23.03.1985

Автор: Блатов

МПК: H03D 3/04

Метки: детектор, частотный

...блока управления 40подключен к входу. управления счетчика, атретий выход блока управЛения - к входузаписи элемента памяти, опорный генераторвыполнен перестраиваемым, а выход цифроаналогового преобразователя через нелинейный элемент подключен к управляющему входу опорного генератора.Кроме того, нелинейный элемент выполнен в виде .четырехполюсника с .параболической характеристикой.50Нелинейный элемент выполнен в видепорогового элемента.На чертеже представлена структурнаяэлектрическая схема предлагаемого детектора.Частотный детектор содержит формиро: 55ватель 1 импульсов перехода через нуль входного сигнала, блок 2 управления, счетчик 3,элемент 4 памяти, цифроаналоговый преобразователь 5, фильтр 6 нижних частот, опорный генератор 7 и...

Номер патента: 1146787

Опубликовано: 23.03.1985

Авторы: Арутюнов, Каджар, Салаев

МПК: H03D 3/18

Метки: детектор, фазочувствительный

...с общей шиной, а выход соединен с одним из выводов первого конденсатора, и два объединенных по входу управляемых ключа, выход каждого из которых через запоминающий элемент подключен к соответствующему входу дифференциального усилителя, а также последовательно соединенные генератор опорного сигнала и 2формирователь строб-импульсов, первый и второй выходы которого подсоединены к управляющим входам первого и второго уг 1- равляемых ключей соответственно, при этом выход дифференциального усилителя является выходом устройства, введены второй и третий резисторы, одним выводом подсоединенные к соответствующим входам дифференциального усилителя, второй кон денсатор, один вывод которого подключен к выходу операционного усилителя, и два...

Номер патента: 1146788

Опубликовано: 23.03.1985

Авторы: Кирианаки, Леськив

МПК: H03D 13/00

Метки: дискриминатор, сигналов, синусоидальных, фазовый

...1.СК- контура 1 для некоторого рабочего режима приведен на фиг. 2 б. Одиночные манипуляции по фазе (моменты времени 1 1, 1 выделяются на нем, как большие двойные выбросы напряжения, совпадающие по поляр-, ности первого выброса с видом манипуляции в области положительных или отрицательных полуволн гармонического сигнала.Если на последовательный резонансный 1.СК-контур 1 поступают сдвоенные манипуляции по фазе, формируемые, как фазовые признаки, отличающиеся более высокой помехоустойчивостью (коды Манчестера), например, в моменты времени 1 д - 1, 1, - Ь, то переходные процессы в последовательном резонансном 1.СК-контуре 1 становятся сложнее. С увеличением частоты манипуляции, т.е. повышением быстродействия (сравним промежутки времени...

Номер патента: 1148091

Опубликовано: 30.03.1985

Авторы: Ловейко, Чаповский

МПК: H03D 1/10

Метки: выпрямитель, двухполупериодный

...на понижен ных частотах и с увеличением частоты, обусловленный разньа 4 набегом фаз сигналов на входах второго операционного усилителя.Цель изобретения - расширение днапазона рабочих частот.Поставленная цель достигается тем, что. в двухполупериодном выпрямителе,91 1содержащем два операционных усилителя,аеинвертирующий вход первого из которых является входом двухполупериодного выпрямителя, два диода, подключенных разноименными электродами квыходу первого операционного усилителя, при этом другой электрод первого диода соединен с инвертирующимвходом первого операционного усилителя и отводом резистивного делителянапряжения, вкпюченного между другимэлектродом второго диода и общей шиной, а инвертирующлй вход второгооперационного усилителя...
