H03D — Способы и устройства для демодуляции или переноса модулированного сигнала с одной несущей на другую

Номер патента: 333673

Опубликовано: 01.01.1972

Авторы: Заварыкин, Мещер

МПК: H03D 3/02

Метки: дискриминатор, частотный

...детектора подключен к источнику входных сигналов через последовательно соединенные сумматор, преобразователь ЧМ в фазовую модуляцию и усилитель с регулируемым коэффициентом усиления. При этом второй вход сумматора черезфазовращатель на 180 подключен к выходуусилителя.Кроме того, для устранения неоднозначности дискриминаторной характеристики выход 20линии задержки и выход усилителя с регулируемым коэффициентом усиления подключеныко входам фазового детектора через делителичастоты,На чертеже показан предлагаемый частотный дискриминатор. Он содержит линию 1задержки, сумматор 2, преобразователь 8 частотной модуляции в фазовую (например,фильтр), усилитель 4 с регулируемым с помощью регулятора б усилением, фазовраща- ЗО тель на ел ы и...

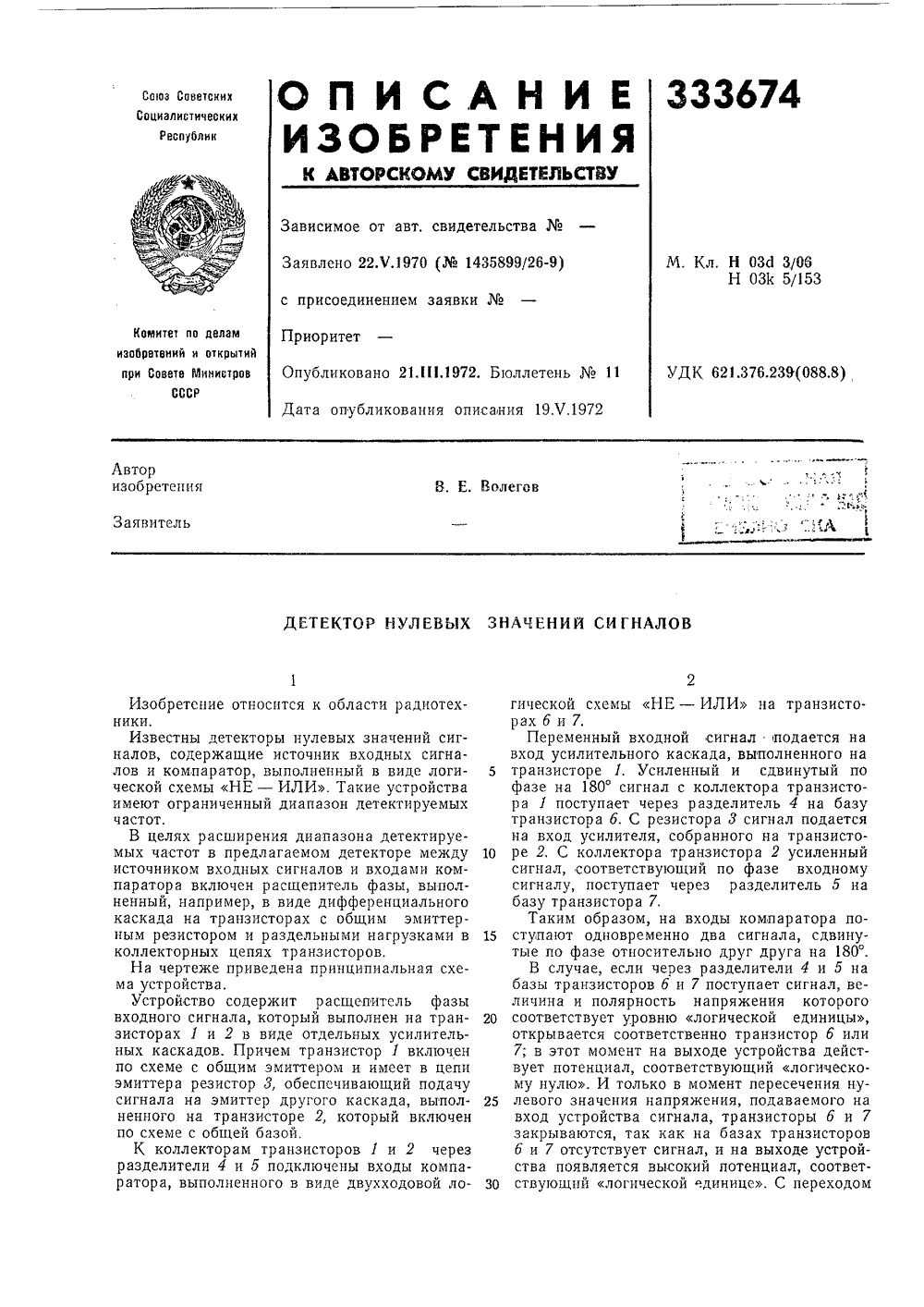

Номер патента: 333674

Опубликовано: 01.01.1972

Автор: Волегов

МПК: H03D 3/06

Метки: детектор, значений, нулевых, сигналов

...4 на базу транзистора б. С резистора 3 сигнал подается на вход усилителя, собранного на транзисто ре 2. С коллектора транзистора 2 усиленныйсигнал, соответствующий по фазе входному сигналу, поступает через разделитель б на базу транзистора 7.Таким образом, на входы компаратора по ступают одновременно два сигнала, сдвинутые по фазе относительно друг друга на 180.В случае, если через разделители 4 и б набазы транзисторов 6 и 7 поступает сигнал, величина и полярность напряжения которого 20 соответствует уровню логической единицы,открывается соответственно транзистор б или 7; в этот момент на выходе устройства действует потенциал, соответствующий логическому нулю. И только в момент пересечения ну левого значения напряжения, подаваемого...

Номер патента: 338985

Опубликовано: 01.01.1972

Авторы: Гельбштейн, Козлов, Крыжановский

МПК: H03D 3/20

Метки: 1ш-и1ш1несшбиблиотека, детекторплтен, фазовый

...соединены одноименными электродами.На чертеже показано предлагаемое ус Триггер 1 и фильтр представляют собои обычный импульсный ФД. Импульсы синхронизирующего сиги ала одновременно з апуск ают кипп-реле 4, режим работы которого выбран таким образом, что диод 9 большую часть времени закрыт и диодный ключ на работу ФД не влияет. При пропадании сигнала кипп-реле 4 не запускается, а триггер 1 устанавливается всегда в определенное положение, что обеспечивает в совокупности запирание диодов 7 и 8 соответственно.В результате напряжение на конде 11 на время замирания сигнала сохра содертриггер апомисаторе няется. Предмет изобре троиФазовыи дете тельно соединен ный диодный кл сатором, отличи томатического з напряжения при и упрощения сх нала...

Номер патента: 338986

Опубликовано: 01.01.1972

Автор: Ивашев

МПК: H03D 7/02

Метки: волноводный, смеситель, широкодиапазонный

...смесителя и снижение потребляемой мощности гете- родина. Достигается она тем, что на входе коаксиальной линии предлагаемого смесителя со стороны СВЧ-диода между центральным и наружным проводниками линии помещена согласующая вставка из материала с частотно зависимым поглощением мощности СВЧ, а направленный ответвитель и направленный фильтр подключены к коаксиальной линии между согласующей вставкой и широкополосной нагрузкой,На чертеже показано предлагаемое устрокоаксиальную линию 11, входподается напряжение от гетерПринцип работы устройствадующем.Постоянство входного оопротивлення смесителя в спироком диапазоне частот обеспечивается благодаря применению комбинированной поглотительной нагрузки, состоящей нз согласующей вставки 5 н...

Номер патента: 341006

Опубликовано: 01.01.1972

Авторы: Выжелевский, Ганцевский, Еремин, Кишев

МПК: G05B 1/01, H03D 13/00

Метки: кчастоте, пороговое, чувствительное

...К выходу диф иального усилителя подсоединен ис ельный элемент.ема следующим образом Номиналы резистора б и конденсатора бЯС-цепи выбраны таким образом, что прп пороговой частоте напряжения на резисторе и конденсаторе равны по амплитуде. Напря жения с резистора и конденсатора подаютсяна выпрямители 1 и 2, выпрямляются и вычитаются. Вычитание обеспечивается встречно- последовательным включением выпрямителей, Разностный сигнал поступает на вход 10 дифференциального усилителя 3, который всвою очередь управляет исполнительным элементом 4 в зависимости от знака разностного сигнала, поступающего с выпрямителей.Точность порога срабатывания предлагае мого устройства зависит от температурнойнестабильности элементов ЯС-цепи, выпрямителей и...

Номер патента: 342277

Опубликовано: 01.01.1972

МПК: H03D 3/02

Метки: всесоюзная, мартынив, фта

...эмиттерам транзисторов,На чертеже изображена электрическая схема устройства.Сравниваемые по фазе сигналы У, и Уз подаются на трансформаторы 1 и 2. Детектор состоит из двух плеч - 3 и 4. Плечо 3 состоит из половины вторичной обмотки трансформатора 1, диода 5, параллельной КС-цепочки, образованной резистором б и конденсатором 7, вторичной обмотки трансформатора 2. Плечо 4 содержит другую половину вторичной обмотки трансформатора 1, диод 8, параллельную КС-цепочку, образованную резистором 9 и конденсатором 10, вторичную обмотку трансформатора 2, Выход плеча 3 соединен с базами транзисторов 11 и 12 типов и-р-и и р-и-р. Выход плеча 4 подключен к эмиттерам этих транзисторов и через ттС-цепочку, состоящую из резистора 13 и конденсатора 14, -...

Номер патента: 342278

Опубликовано: 01.01.1972

Автор: Крупский

МПК: H03D 3/08, H04B 15/00

Метки: детектор, фазовый

...1 импульсов.Входной синхроимпульс и Опорное напрЯ жение выбирают по величине тяк, чтоб 1 ыдпоз 1 не открывался импульсом опорно 1 го напряжения при всех значениях выходного (управляющего) напряжения, и в соответствии с необходимым значением козффииисн тя передачи.При совпадении входного и опорного импульсов во времени диод 1 открывается, конденсатор 4 заряжается напряжением, равным сумме напряжений сннхропмпулься и теку щего значения пилообразного опорного им.пульса, совпадающо во времени с с 11 нхроимпульсами.При перемене фазы синхроимпулься 01 носительно фазы опорного импульса (импульса 25 обратного хода) ток заряда конденсатора 4,а следоВательно, и напряжение на этОм 1;Онденсаторе к моменту окончания спнхронмпульса изменяются...

Номер патента: 342279

Опубликовано: 01.01.1972

Авторы: Гудзенко, Киевский, Кирик, Сидорук

МПК: H01P 1/18, H03D 7/00

Метки: смещения, частоты

...излучение практически цс цспользуОтся. Цель изобретения - улучашть подавление 15 несущей и одной боковой частот в спектревыходного сигнала и расширить полосу смсщаемых частот, Достигается оця тех, что ЗОЦДЫ СВЯЗИ ПОДКЛОЧЕНЫ К ИСТОЧЦЦКУ I Си- фазцых сверхвысокочастотных сигналов, мо 20 дулировацных низкочастотным управляющим2-.напряжением со сдвигом фаз, рцчем влгыходном плече отрезка круглого волцоводя установлено устройство для выделения одной 25 азимутальпо несимметричной волны с вращающейся плоскостью поляризации.На чертеже представлена с;сма раз",сщсНЦЯ ЗОЦДОВ.ВО Рц) трсццст 00 ьсмс 1 ОтГГ зкя 1.)углого 30 волцовода В О) нои плоскости поперсчцОГО сс342279 Предмет изобретения 10 Устройство для смещения частоты, состоящее из отрезка...

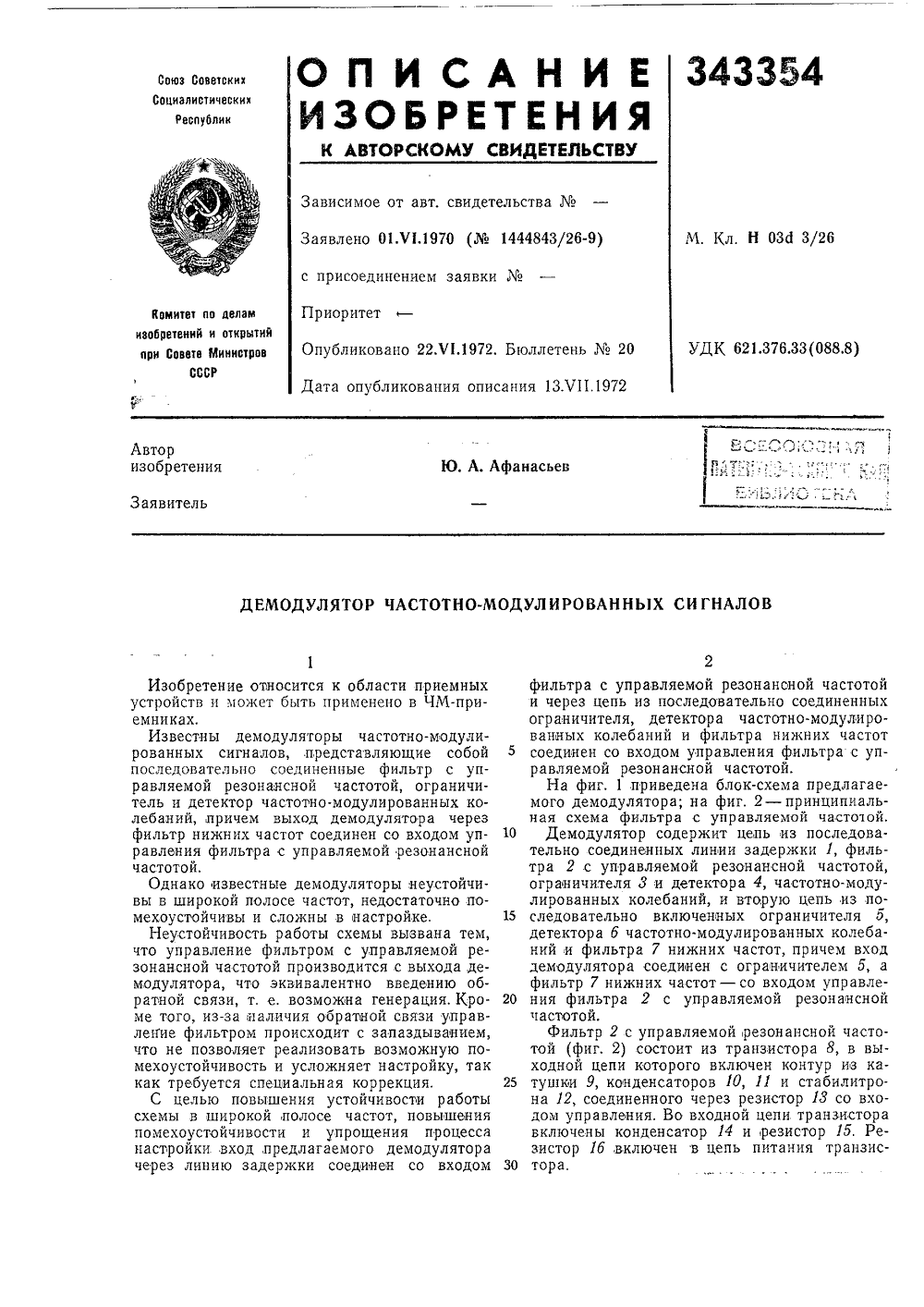

Номер патента: 343354

Опубликовано: 01.01.1972

Автор: Афанасьев

МПК: H03D 3/26

Метки: демодулятор, сигналов, частотно-модулированных

...фильтра с управляемой резонансной частотой.На фиг. 1 приведена блок-схема предлагаемого демодулятора; на фиг. 2 - принципиальная схема фильтра с управляемой частотой, 10 Демодулятор содержит цепь из последовательно соединенных линии задержки 1, фильтра 2 с управляемой резонансной частотой, ограничителя 3 и детектора 4, частотно-модулированных колебаний, и вторую цепь из по следовательно включенных ограничителя б,детектора б частотно-модулированных колебаний и фильтра 7 нижних частот, причем вход демодулятора соединен с ограничителем б, а фильтр 7 нижних частот - со входом управле ния фильтра 2 с управляемой резонанснойчастотой.Фильтр 2 с управляемой резонансной частотой (фиг. 2) состоит из транзистора 8, в выходной цепи которого...

Номер патента: 344556

Опубликовано: 01.01.1972

Авторы: Институт, Казаков, Сумительнов, Электрометрии

МПК: H03D 1/06

Метки: амплитудный, демодулятор

...пульсациями КС-фильтром низкой частоты детектора 3, используется для формирования заднего фронта огибающей, снимаемой с пикового детектора344556 крутизны заднего фронта огибающей на выходе пикового детектора, Разряд конденсаторов будет осуществляться до тех пор, пока напрякение на выходе пикового детектора уменьшится до низшего уровня пульсаций на выходе детектора 8 и триоды 4 и 5 вернутся в закрытое состояние.Для обеспечения высокой крутизны переднего фронта сигнала пикового детектора 2 делитель 1 напряжения должен иметь малое выходное сопротивление, В качестве такого делителя может быть использован, например трансформаторный делитель.Резистор 7 в цепи коллектора триода 4 выбирается несколько большим сопротивления...

Номер патента: 344557

Опубликовано: 01.01.1972

Авторы: Бердочников, Дубинин

МПК: H03D 3/00, H04L 7/00

Метки: биимпульсного, выделения, детектирования, колебания, опорного, сигнала

...выпрямитель и резонансный контур, характеризуется большой фазовой ошибкой,Для уменьшения фазовой ошибки в предлагаемом устройстве перед входом выпрямителя включен интегратор.На фиг. 1 приведена блок-схема предлагаемого устройства; на фиг. 2 - временные диаграммы напряжений в разных точках схемы, где а - напряжение на входе интегратора; б - напряжение на выходе интегратора; в - напряжение на выходе выпрямителя; г - напряжение на выходе устройства,Устройство содержит интегратор 1, выпрямитель 2, резонансный контур 8.Устройство работает следующим образом. Сигнал с формой напряжения а, прошедший по линии связи, поступает на вход интегратора 1, На выходе интегратора формируется напряжение б, которое подается на 5 выпрямитель 2. С выхода...

Номер патента: 344558

Опубликовано: 01.01.1972

Авторы: Великой, Киевский

МПК: H03D 3/00, H04L 27/22

Метки: 344558

...информации.В предлагаемом устройстве для повышения помехоустойчивости на входах фазового детектора включены параметроны, обмотки возбуждения которых соединены с выходом синфазированного генератора.На чертеже приведена блок-схема устройства.Приемник состоит из фазового детектора 1, синфазированного генератора 2, содержащего генератор 3 и устройство 4 синфазирования, схему б синхронизации, коммутирующие элементы б, 7 и параметроны 8, 9.Синфазированный генератор 2 подстраивается с точностью до фазы под сигнал и служит генератором накачки для параметронов 8 и 9, с обмотками возбуждения которых он 2соединен. На входы параметронов поступаетсигнал, при этом на их выходах возникает напряжение с частотой и фазой, определяемойсигналом на...

Номер патента: 345583

Опубликовано: 01.01.1972

Авторы: Петренко, Похило

МПК: H03D 1/06

Метки: выделения, огибающейнапряже

...цепочек 7, триггера 8 и импульсного трансформатора 10. редм изобретен Устройство для пряженпя биений,. форматор, ко вто подключены соот 0 стоящие из посИзобретение относится к радиотехнике.Известно устройство для выделения оги. бающей напряжения биений, содержащее входной трансформатор, ко вторичным обмоткам которого подключены соответственно две цепочки, состоящие из последовательно соединенных выпрямителя, фильтра нижних частот и ключа.Цель изобретения - повышение точности выделения огибающей напряжения биений. Достигается она тем, что в предлагаемом устройстве выходы ключей через последовательно соединенные усилитель-ограничитель, дифференцирующую цепь и триггер подключены к управляющим входам ключей.На чертеже представлена...

Номер патента: 347877

Опубликовано: 01.01.1972

Автор: Волков

МПК: H03D 1/06

Метки: амплитудный, демодулятор

...обейх полу- волн входого ситнала.База транзистора 1 детектора соединена свыходом каскадного усилителя - с объедицеи 2 о нымт 1 коллекторами транзисторов т, 4, аэмиттер присоединен к входу усилителя ( к базе транзистора 2 эмиттерного повторителя).Точка соединения эмиттера транзистора 1 детектора с базой транзистора 2 присоединена 25 через разделительный конденсатор 9 и резистор 10 к источнику переменного сигнала.Резистор 10 обеспечивает суммированиевходного тока и тока обратной связи,Нагрузка 11 присоединена к коллектору 30 транзистора 1 и к заземленной шпице питания.347877 Составители А ГорбачевТекред Т. Ускова Редактор Л. Лаврова Корректор Е Исакова Заказ 3990 Изд1148 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений п...

Номер патента: 347878

Опубликовано: 01.01.1972

Авторы: Кутернега, Телепов, Файзулин

МПК: H03D 3/04, H03K 9/06

Метки: демодулятор, частотный

...компенсирующих диодов недостаточно эффективны.Цель предлагаемого изобретения - увеличение температурной стабильности.Данное устройство отличается тем, что к общей точке соединения диодов подключен инвертирующий вход операционного усилителя, неинвертирующий вход,котрого соединен с общей шиной, а выход усилителя подключен к точке соединения анода одного из диодов и конденсатора фильтра.Сущность .изобретения состоит в использовании следящего операционного усилителя, который поддерживает потенциал одной из обкладок дозирующей емкости равным потенциалу корпуса, что устраняет влияние порогового напряжения диодов на единичный заряд, накапливаемый дозирующей емкостью, а. следовательно, на точность демодулятора.На чертеже представлена схема...

Номер патента: 350129

Опубликовано: 01.01.1972

МПК: H03D 13/00, H03D 3/00, H03K 9/06 ...

Метки: институт, кремнев, одинокое, радиотехнический, рязанский

...тс основным и зимпульсами т,;импульса тс частью задержанного им пульса т1 1 ых Вых Ра. импульса тс частью основного импульса т, и т. д.Очередность появления импульсов совпадения на выходах схем совпадения 2 и 4 (фиг. 1) изменится: с выходов схем совпадения 2 и 4, с выхода схемы совпадения 2, с выхода схемы совпадения 4, с выходов схем совпадения 2 и 4 и т. д.Для разделения цепей признаков 1, 11, 111 (фиг. 1), импульсы с выходов схем совпадения 2 и 4 поступают на схему совпадения 3, тогда при наличии одновременного совпадения импульсов с основным и задержанным импульсами т, (фиг, 2, б) с выхода схемы совпадения 3 (фиг. 1) появится серия импульсов признака 11.Для разделения импульсов признаков 1, 11, 111 (фиг. 1) сигналы с...

Номер патента: 350130

Опубликовано: 01.01.1972

Авторы: Березкин, Дников, Резвецов, Фомин

МПК: H03D 3/02

Метки: 350130

...и распознавания сигнала засчет неточного совпадения частот входного иопорного сигналов разнос по частоте междусеткой опорных частот равен ЛР=Ь - ), с=1= - , а время интегрирования (период соро"ссса) корреляторов составляет величину т.Момент сравнения напряжения интегрирования (период сброса) и разнос между соседними частотами сетки, формируемой генератором 3, задается синхронизатором б.При приеме непрерывных ЧМ-сигналов селектор максимального сигнала должен принимать решение в каждый данный моментвремени,:при этом синхронизатор может неиспользоваться,После принятия решения селектор максимального сигнала 4 открывает соответствующую ключевую схему б сборки и пропускаетна преобразователь 7 сигнал с частотой,вблизи которой (с...

Номер патента: 350131

Опубликовано: 01.01.1972

Авторы: Грибунин, Рочев

МПК: H03D 3/04

Метки: преобразования, сигнал, частоты

...)1 и записывает О, импульс частоты з записывает 1 в моментвремени 1. В момент времени 1 з импульс частоты 1 запишет О, импульс частотывмомент времени 14 запишет 1 и т. д. Дли 10 тельность каждого следующего отрицательного импульса на выходе триггера 2 меньшепредыдущего (фиг. 2,в). Уменьшение длительности происходит до тех пор, пока в некоторый момент времени 1 не придет лиш 15 ний импульс частоты ь не оказывающий натриггер 2 никакого влияния. Далее весь процесс повторится, на выходе триггера 2 получится множество последовательностей импульсов, каждая из которых имеет период Т.20 Постоянная составляющая каждой последовательности отрицательных импульсов изменяется по линейному закону от максимумадо нуля.На клемму 4 ключа 5 поступают...

Номер патента: 350132

Опубликовано: 01.01.1972

Авторы: Глухарев, Дорошкевич, Козлов, Потапов

МПК: H03D 3/18

Метки: гармоник, детектор, фазовый, четных

...1 напряжений в Детектор содержит входной трансформатор 1, два транзисторных ключа 2 и 3, две РС цепочки - параллельную 4 и последовательную 5, три двухполупериодных выпрями теля б, 7 и 8, трансформатор 9 опорного напряжения и нагрузку 10.Детектор работает следующим образом, Сигнал У,=сов 2 ст 1 поступает через трансформатор 1 со входа детектора на ключи 2 и 10 3. Опорное напряжение У,п=з 1 п в 1 черезтрансформатор 9 подается на выпрямители б, 7 и 8. Пульсирующее напряжение с выхода выпрямителя б через цепочку 4 поступает на вход управления ключа 2, Смещающее на пряженпе на цепочке 4 запирает ключ 2 навремя, равное длительности полупериода сигнала. На управляющий вход ключа 3 напряжение поступает с цепочки 5, Оно,получается в...

Номер патента: 350133

Опубликовано: 01.01.1972

Авторы: Йатегг, Петров

МПК: H03D 13/00

Метки: детектор, фазовый

...точки А относительно точки Б отрицательно, Величина напряжения определяется величиной опорного напряжения.При воздействии на первичные обмотки трансформаторов 1 и 2 синусоидальной помехи, имеющей частоту, большую или меньшую частоты опорного напряжения, на мост 5 воздействует напряжение помех, а на мост б - результат взаимодействия помехи и опорного напряжения. Напряжение между точками А и Б уменьшается по величине, но не изменяется по знаку вплоть до такого уровня помех, который превосходит уровень опорного напряжения.Если на схему подать сигнал,частоте и противоположный пому напряжению, то на мост брезультат векторного сложенияопорного напряжения, а на мосжение сигнала,В результате напряжение точки А относи. тельно точки Б изменяется...

Номер патента: 350157

Опубликовано: 01.01.1972

Авторы: Бурченко, Диденко, Конарев, Специальное, Трепашко, Шандрин

МПК: H03D 13/00, H03M 1/60

Метки: дискриминатор, частотно-импульсный

...указанный импульс частоты, следующий за импульсом частоты , ,) и разблокирующий трансфлюксор 1 (2), шунтируется ца выходе 11 (12) дискриминатора конденсатором 9 (10) данного трансфлюксора, и ца выходе 11, 12 дискриминатора выходные импульсы отсутствуют.Если ), то первый импульс частоты 1 н следующий за импульсом частоты , разблокирует трансфлюксор 1 и блокирует трансфлюксор 2, причем конденсатор 9 шунтирует этот импульс на выходе разблокировочной обмотки 3 трансфлюксора 1, и на выход 11 дискриминатора он не проходит. Второй, третий и т. д. импульсы частотывплоть до поступления очередного импульса частотыпроходят на выход 11 дискриминатора, так как накопительный конденсатор 9 разблокированного трансфлюксора 1, ввиду непрерывного...

Номер патента: 351296

Опубликовано: 01.01.1972

Автор: Максимов

МПК: H03D 3/06

Метки: относительной, приемник, сигналов, фазовойтелеграфии

...Рыбалова Заказ 3050,1 б Тираж 406 Изд. М 1288 Подписное Типография, пр. Сапунова, 2 ный телеграфный сигнал постоянного тока. Низкочастотный фильтр 9 отфильтровывает высокочастотные сигналы преобразования амплитудных детекторов б и 7,Устройство 10 управления порогом стробирования в зависимости от качества составляющих выдает в регенератор 11 сигналы об изменении порога стробирования,Сигнал ОФТ, поступающий с выхода канала связи, проходит полосовой фильтр 1 и разделяется на две составляющие: низкочастотную и высокочастотную. Если обе составляющие пе искажаются селективным федингом и станционными помехами, то полярности продетсктированного сигнала также не искажаются, детекторы 4 и 5 качества выдают сигналы одной величины и порог...

Номер патента: 352390

Опубликовано: 01.01.1972

Авторы: Библиотека, Зубов, Мычуда, Патент, Физико

МПК: H03D 1/04, H03K 9/02

Метки: детектор, пиковый

...точности и расширение частотного диапазона детектора. Достигается она тем, что база разрядного транзистора предлагаемого детектора подключена к выходу эмиттерного повторителя.На чертеже приведена принципиальная схема устройства.Детектор содержит эмиттерный повторитель на транзисторе 1 и резисторе 2, запоминающий конденсатор 3, зарядно-разрядный транзистор 4, диод 6 и конденсатор б.Входные отрицательные импульсы повторяются на резисторе 2 и через переход база - коллектор зарядно-разрядного транзистора 4 заряжают запоминающий конденсатор 3. Чтобы в паузах между импульсами копденсатор 3 не разряжался через транзистор 4, последний закрыт напряжением, снимаемым с резистора 2, на котором создается падение напряжения за счет тока покоя...

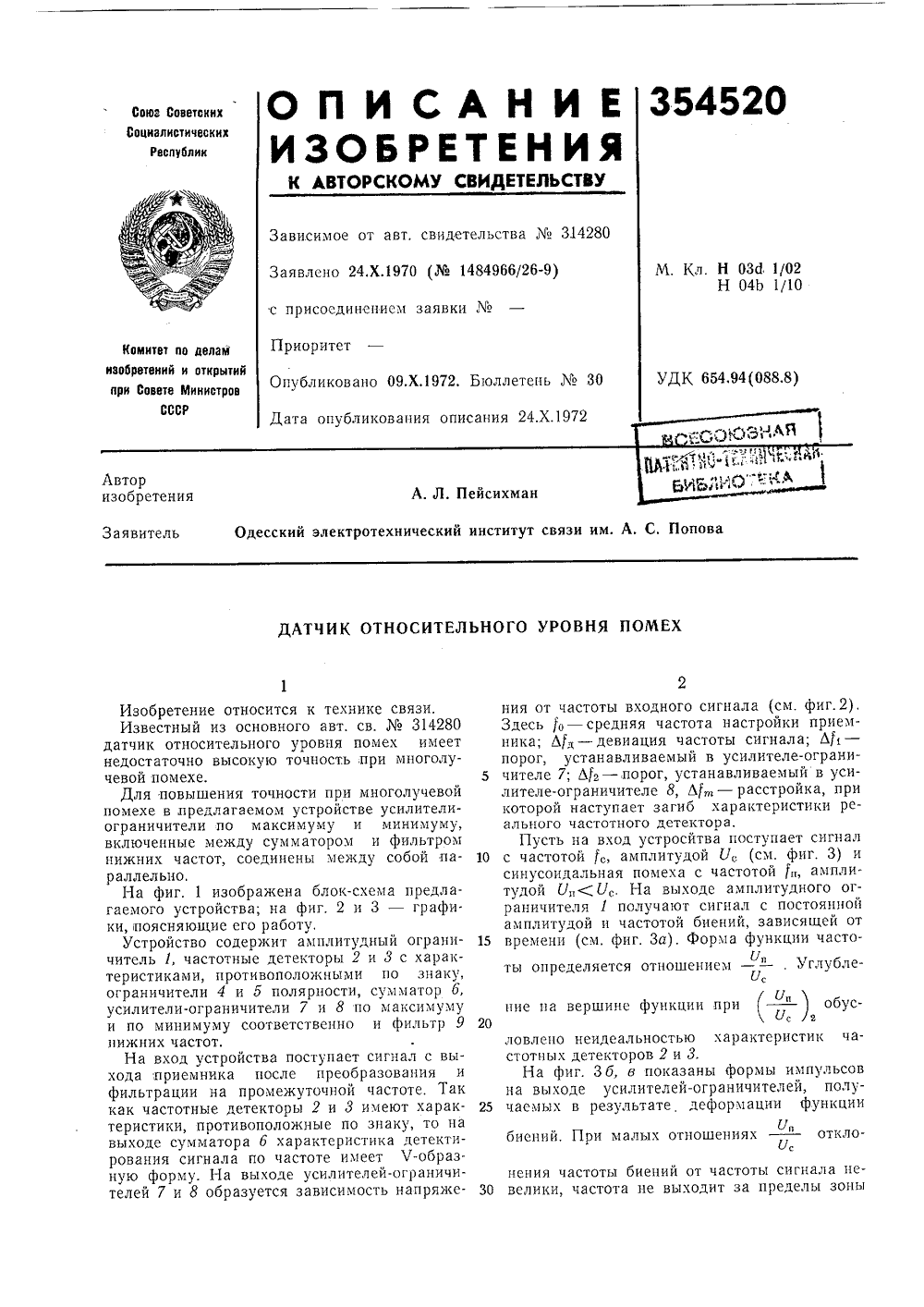

Номер патента: 354520

Опубликовано: 01.01.1972

Автор: Пейсихман

МПК: H03D 1/02, H04B 1/10

Метки: датчик, относительного, помех, уровня

...преобразования и фильтрации на промежуточной частоте, Так как частотные детекторы 2 и 3 имеют характеристики, противоположные по знаку, то на выходе сумматора б характеристика детектирования сигнала по частоте имеет Ч-образную форму. На выходе усилителей-ограничителей 7 и 8 образуется зависимость напряжения от частоты входного сигнала (см. фиг.2), Здесь (О - средняя частота настройки приемника; Л - девиация частоты сигнала; Ав порог, устанавливаемый в усилителе-ограни чителе 7; А 2 - порог, устанавливаемый в усилителе-ограничителе 8, Л - расстройка, при которой наступает загиб характеристики реального частотного детектора.Пусть на вход устросйтва поступает сигнал 10 с частотой ( амплитудой У, (см. фиг. 3) исинусоидальная помеха с...

Номер патента: 354521

Опубликовано: 01.01.1972

Авторы: Караченцева, Морев, Черна, Юнаков

МПК: H03D 3/06

Метки: повышения, помехозащищенности, приема, чм-сигналовустройство

...фильтра б, детектора 2 и делителя напряжения 7, На выходах рабочих каналов подключается схема ИЛИ 8, к которой подсоединена схема НЕ 9,Напряжение полезного сигнала данной частоты поступает со входа устройства через со 5 ответствующий узкополосный фильтр 1 и детектор 2,на аналоговый сумматор 3. Одновременно по дополнительному каналу через широкополосный фильтр б и детектор 2 поступает напряжение сигнал - помеха на дели 10 тель напряжения 7, после чего ослабленное вК раз оно подается также на аналоговый сумматор 3. Таким образом, на пороговое уст,ройство 4 поступает с аналогового сумматора3 разность между напряжением, полезного сиг 15 нала данной частоты и напряжением сигнал - помеха, поступившим из дополнительного...

Номер патента: 354522

Опубликовано: 01.01.1972

Авторы: Битите, Зданкевич, Пионтек, Теснавс, Янушковский, Яхно

МПК: H03D 13/00

Метки: пороговый, регистратор

...1, он поступает на сдвигающий регистр 2 и в его первой ячейке записывается единица (1). Состояние сдвпгающего регистра 2 будет 10000, сдвигаю щего регистра 4 - 00000. Тот же импульсот датчика 1 через схему 7 ИЛИ и элемент 8 поступает на шину 9 (время задержки выбирается равным примерно 1,5 т, где т - время переходных процессов при записи 15 1), В регистрах 2 и 4 произойдет сдвиг информации. Состояние сдвигающих регистроь 2 и 4 после сдвига будет 01000 и 000 00.Если следующим пройдет импульс от гене ратора 8, он запишется в первой ячейке регистра 4, т. е, регистр 4 перейдет в состояние 10000, а также пройдет через схему 7 ИЛИ, элемент 8 и поступит на шину 9.Произойдет сдвиг информации в обоих ре гистрах 2 и 4 и в них будет записано...

Номер патента: 356748

Опубликовано: 01.01.1972

Авторы: Борисов, Йатент, Кои, Ратоеский, Солнцев

МПК: H03D 7/12

Метки: преобразования, сверхвысоких, усиления, частот

...5. В группе из (1 резоиаторов, замкиуты:(; в кольцо и св;3- заиных между собой при помощи элсктрома 3- нитных связеи, возникают виды колебаний, ка)кдый из которых Опред(ляется сооствеииой частотой, добротностью и распределением ш 1- сокочастотного поля, Сдвиг фазы электро.,(агнитного поля от резонатора к резонатору на ка)кдом из видов колебаиий можно вычислить следующим образом где гг = О, 1, 2 - номер вида колебаИ - число резонаторов.В случае, если каждый из составля резонаторов является активным, то считать, что в эквивалентном рсзоиаторс 1(олй)кси 1 исто 1 ииси эиерГ(п 1, иаир 51)3 и токи которых сшхроиизированы поРви. =- ЕЮСь,С сгавптель А, Туляковсдактор Т. Морозова Текред Л. Евдонов Корректор Е. Усова аказ 3771/9 Изд. )Хв 583...

Номер патента: 358759

Опубликовано: 01.01.1972

Авторы: Гаев, Зимин, Супрунов

МПК: H03D 1/06

Метки: м1ц, сесоюзиая

...каскада,О исоединеппем заявкибликовано ОЗ,Х 1,1972, Бю та опубликования описан Е, Ф, Зимин, Г. П, Гаев осковскии ордена Ленина Известны пиковые детекторы, содержащие ключ, управляемый генераторогм импульсов, конденсатор, подсоединенный к выходу ключа, и буферный каскад на выходе детектора.Цель изобретения - повышение помехоустойчивости устройства. Это достигается тем, что последовательно с основным конденсатором предлагаемого устройства включен дополнительный конденсатор. Место соединения основного и дополнительного конденсаторов подключено через резистор к выходу буферного каскада.На чертеже приведена схема пикового детектора.Детектор содержит электронный ключ 1, на который через импульсный трансформатор 2 подаются управляющие...

Номер патента: 358760

Опубликовано: 01.01.1972

Авторы: Борис, Надточий, Сидоров

МПК: H03D 13/00

Метки: фазочувствительное

...изображена,на чертеже.Фазочувствительное устройство содержит два последовательно соединенных транзисто. Предмет нзобретени Фазочувствительное устройство, содержащее транзистор, коллекторная цепь которого ЗО через реле и диод подключена к обмотке ра 1 и 2 одного типа проводимости. Нагрузкой транзистора 1 является реле 3,;параллельно которому включен конденсатор 4. Питание коллекторной цепи осуществляется от 5 обмотки 5 через диод б. Нагрузкой транзистора 2 является резистор 7, Питание коллекторной цепи этого транзистора осуществляется от обмотки 8 через диод 9 и переход базаэмиттер транзистора 2. Обмотка 10 является 10 обмоткой положительной обратной связи иподключена к переходу база-эмиттер транзистора 2.Устройство работает...

Номер патента: 359734

Опубликовано: 01.01.1972

Автор: Сандл

МПК: H03D 1/06

Метки: амплитудный, детектор

...и в точку соединения резисторов 5 - 8 подается входное напряже ние. К коллекторам транзисторов подключены резисторы б и 7, к базам - резисторы 5 и 8. Магнитоэлектрический измеритель 9 и резистор 10 включены последовательно между коллекторами обоих транзисторов. 30 При пол ожительнои полу напряжения ток эмиттера тра через резистор 4, раздваивая ный ток, идущий через резис ток, идущий через резистор тельной полуволне входного эмиттера транзистора 1 тече 3, раздваиваясь на коллектор через резистор б, и базовый т резистор 5, При положительн пряжении заперт транзистор тельном - транзистор 2. Наводимое поочередно за оба полупериода входного напряжения в резисторах б и 7 напряжение является линейным и приложено через резистор 10 к измерителю 9....
