H03D — Способы и устройства для демодуляции или переноса модулированного сигнала с одной несущей на другую
Корреляционный дискриминатор
Номер патента: 1084949
Опубликовано: 07.04.1984
МПК: H03D 3/00
Метки: дискриминатор, корреляционный
...ТЯККЕ ГЕЧЕРЯТОР т ОГС РНЫХ СИГ; -1 0 11 О -,дтт Ь Чт; а т ИН Г ЭЛ НЬЕ ВдЬ ВСЕХ бЛОКОВкзрречяш 11 бйих ка 1 Я 10 Б сбъедине -.-.т-,тт: - :а БХОГРтсттОЙСТВЯ ИН -тт.1ЧС".ЬЕ ВХОЛЫ КЛЮЧЕЙ 1 КажДОГОк:-.:В :;. 00,: ;кьснь с Бхолами Одноимен-тт - Лй- - .ряттттттт Лат"БСЕГкаля. подю 3 еы к Бьхоця Одно - т,енньтх б. Оксвттоте.тции своего кянятт. Вхо. сумматора 4 кяжтого КЯНЯЛЯ ПО;",Гпт: ЕНЬК ВЫХОЦЯМ СООТБЕТС БУР;ЩИХ .Ю Е.БОЕВ Э КЯНаЛЯ УПт аттттттттт Б 0 - ,т 1 Ь О ОРрХ ПОЦКЛОЧЕНЬ К/,ттрдтт . ОООН КЯНЯЛОБ ССЕДа тС Бт тощи П Бхзцами бЛОКЯБЬт 1 ь Я 1. -, 1 ЯВЛСЮЮИЕ ВХОДЫ ВСЕХтб.око.-;:,:;.:ре,-чт ин 1 одключень к соотГ ;тт:т:тз.: ",. в ,Ода;. ГЕНЕРатоРаОПОРГ..т;-Л,., ЧЫОДОМ ГЕНЕРЯтОРа 51 ттт.т1.-- .: )-.тяЦтт ГтЕрКИТ ПЕБВЫИт Й к рреттяторы /,...
Фазочувствительный демодулятор
Номер патента: 1084950
Опубликовано: 07.04.1984
Авторы: Аистов, Бродский, Медяков
МПК: H03D 3/02
Метки: демодулятор, фазочувствительный
...- повышение точности демодуляции.Цель достигается тем, что в Фаэочувствительном демодуляторе, содержащем операционный усилитель, в цепн отрицательной обратной связи которого включен конденсатор, при этомвЫход операционного усилителя является выходом Фаэочувствительного демодулятора, и последовательно соединенные между входом и выходом ФаэоЧувствительно демодулятора первый ивторой резисторы, к точке соединения которых подключен сигнальныйвход ключа, управляющий вход которого соединен с источником опорногосигнала, между выходом ключа и общейшиной включен дополнительный конденсатор, а выход ключа соединен с входом операционного усилителя черезтретий резистор,На чертеже привецена электричес экая принципиальная схема предложенного...
Двойной балансный смеситель
Номер патента: 1084951
Опубликовано: 07.04.1984
МПК: H03D 7/14
Метки: балансный, двойной, смеситель
...сигнального трансформатора,а между точками соединения разноименных электродов диодов соответственнопервого и четвертого и второго итретьего плеч включены вторичная обмотка гетеродинного трансформатораи два конденсатора, вторые выводырезисторов в кажцом плече соединенысоответственно с другими разноименными электродами диодов, а между точками соединения диодов и резисторовсоответственно первого и второго итретьего и четвертого плеч включеныконденсаторы.На чертеже приведена электрнческая принципиальная схема двойногобалансного смесителя.Двойной балансный смеситель содержит сигнальный трансформатор 1, гетеродинный трансформатор 2, конденсаторы 3 и 4, диоды 5 - 8, резисторы9-12.Двойной балансный смеситель работает следующим...
Устройство для цифровой демодуляции сигналов с одной боковой полосой
Номер патента: 1095348
Опубликовано: 30.05.1984
Автор: Акчурин
МПК: H03D 1/00
Метки: боковой, демодуляции, одной, полосой, сигналов, цифровой
...для цифровой демодуляции сигналов с одной боковой полосой, со держащее аналого-цифровой преобразо- . ватель, сигнальный вход которого является входом устройства, первый перемножитель, первый цифровой Фильтр, цифро-аналоговый преобразователь, выход которого является выходом устройства, и тактовый генератор, выходом соединенный с входами синхронизации аналого-цифрового и цифро-анаогового преобразователей, первого ифрового Фильтра и первого перемноителя, введены, второй цифровой фильтр, три вычитателя, второй пере множитель и четыре элемента задержки, при этом выход аналого-цифрового преобразователя подключен к входам первого и второго цифровых фильтров, выход первого цифрового Фильтра через последовательно соединенные пер вый и второй...
Фазовый дискриминатор
Номер патента: 1095349
Опубликовано: 30.05.1984
Авторы: Буланов, Данилин, Князьков
МПК: H03D 3/04
Метки: дискриминатор, фазовый
...обла дает недостаточной стабильностью и точностью. Цель изобретения - повышение стабильности и точности.Цель достигается тем, что в фазо ный дискриминатор, содержащий формирователи опорного и входного сигналон, а также последовательно соеди, - , ненные двоичный счетчик, статический регистр и преобразователь код-напря-, 40 жение, введен блок привязки импульсон входного сигнала к импульсам опорного сигнала, соответствующие входы которого соединены с выходами формирователей входного и опорного 45 сигналов, а выход соединен с входом записи статического регистра, причем счетный вход двоичного счетчика подключен к выходу формирователя опорного сигнала.50 На чертеже представлена структурная электрическая схема предлагае 1 мого фазового...
Частотно-импульсный компаратор
Номер патента: 1095350
Опубликовано: 30.05.1984
Автор: Попов
МПК: H03D 13/00
Метки: компаратор, частотно-импульсный
...3 этого 60 триггера 1. Выходные импульсы частотой "1, поступающие на клемму 17частотно-импульсного компаратора, опрокидывают логический элемент И-НЕ 3 триггера 1 и разряжают интегрирую щий конденсатор 4 через разделитель. ный диод б.Если частоты и длительности входных импульсных сигналов равны, то конденсатор не зарядится и на выходах логических элементов И-НЕ 2 и 3 будет присутствовать импульсное напряжение. Это импульсное напряжение преобразуется в постоянное с помощью выпрямителей 7 и 8 и поступает на ограничители 9 й 10 напряжения, напряжение ограничения которых несколько превышает напряжение, соответствующее напряжению логической единицы элементов И 13, 14 и 15 и инверторов 11 и 12. Так как выходные напряжения ограничителей 9 и...
Частотно-фазовый детектор
Номер патента: 1095351
Опубликовано: 30.05.1984
Автор: Колосов
МПК: H03D 13/00
Метки: детектор, частотно-фазовый
...а второй вход каждого элемента И через соответствующий блок задержки соединен с инверсным выходом соответствующегоД -триггера.60На фиг. 1 приведена структурная электрическая схема предложенного частотно-фазового детектора; на фиг. 2 - временные диаграммы его работы. ,65 Частотно-Фазовый детектор содержит два П -триггера 1 и 2, элемент И-НЕ 3, дифференциальный усилитель 4, два элемента И 5 и б, блоки 7 и 8 задержки, источник 9 логической "1".Частотно-Фазовый детектор работает следующим образом.На входы синхронизацииО -триггеров 1 и 2 поступают соответственно первая и вторая импульсные последовательности, причем если частота 11 следования первой импульсной последовательности больше частоты 12 второй импульсной последовательности, тогда...
Дискриминатор временного положения периодических электрических сигналов
Номер патента: 1099379
Опубликовано: 23.06.1984
Авторы: Агроскин, Волынчук, Давлицаров
МПК: H03D 13/00
Метки: временного, дискриминатор, периодических, положения, сигналов, электрических
...импульсныхсигналов А и В с периодом Т несущей,и периодом Т повторения (Фиг.2) 10поочередно измеряют разность Фаз меж.ду несущей сигнала А и опорным сигналом.к между несущей сигнала Б и темже опорным сигналом. Предлагаемыйдискриминатор временного положения, 15определяя мгновенное значение разности фаэ Между несущей сигнала А(Б) и Опорным сигналом являетсячувствительным элементом такого фазового измерителя. 20На вход преобразователя 4 с выхода формирователя 2 непрерьвнопоступают опорные импульсы (фиг. За)с периодом То, соответствующимчастоте опорного сигнала генератора 253, определяя начальные моменты пре.образуемых интервалов времени сь, Э,(Фиг, 36). На второйвход преобразователя 4 с формирователя 1 поступают импульсы с периодом Т,...

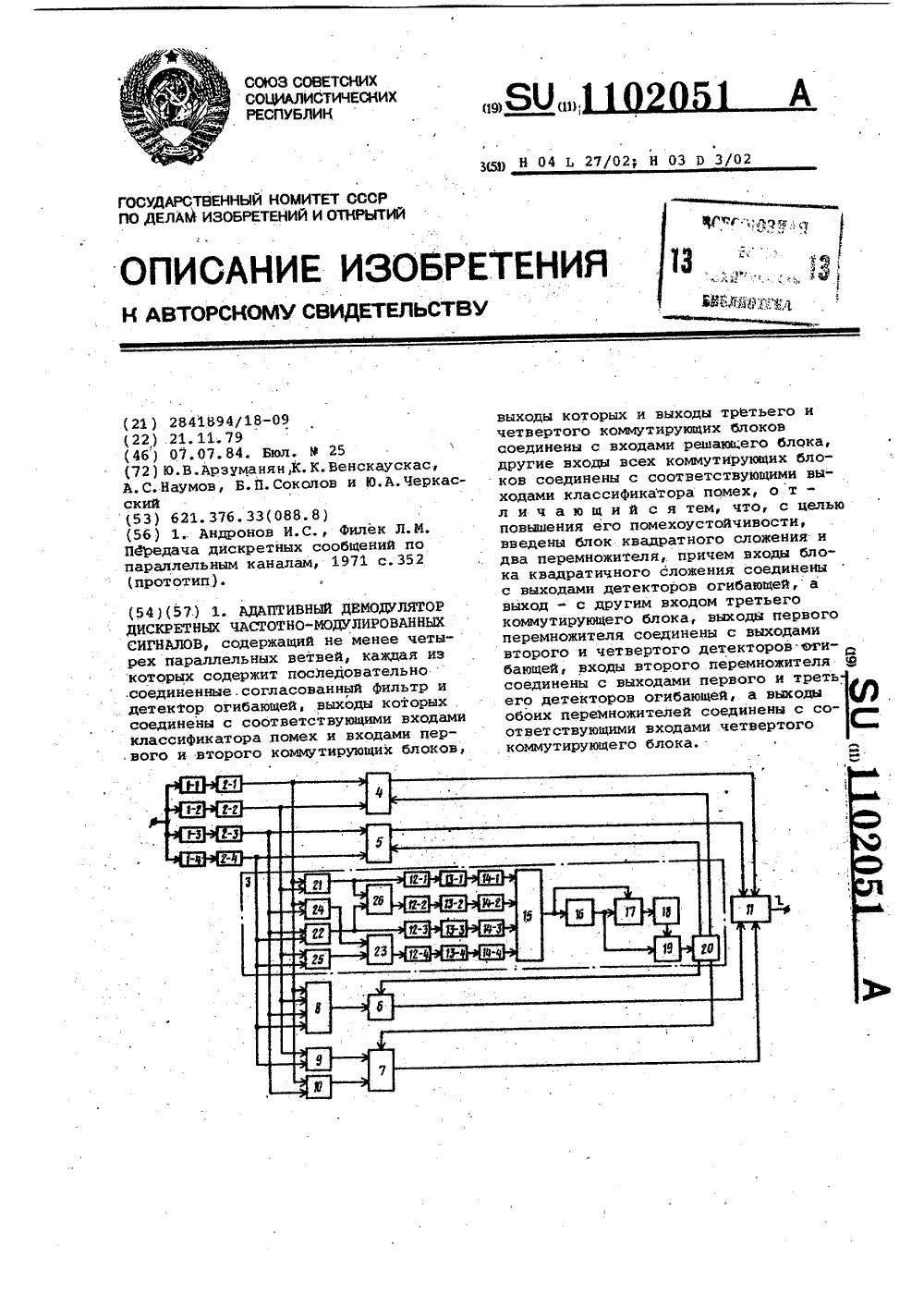

Адаптивный демодулятор дискретных частотно-модулированных сигналов
Номер патента: 1102051
Опубликовано: 07.07.1984
Авторы: Арзуманян, Венскаускас, Наумов, Соколов, Черкасский
МПК: H03D 3/02, H04L 27/14
Метки: адаптивный, демодулятор, дискретных, сигналов, частотно-модулированных
...с входом четвертого,блока стробирования, причем входыпервого и второго блоков вычитанияи обоих перемножителей являются входами классификатора помех, 5На чертеже представлена структурная электрическая схема предложенного адаптивного демодулятора,Адаптивный демодулятор дискретныхчастотно-модулированных сигналов содержит четыре параллельные ветви,каждая из которых содержит последова.тельно соединенные согласованныйфильтр 1 (1-1, 1-2, 1-3, 1-4) и детектор 2 огибающей (2-1, 2-2, 2-3, 152-4), классификатор 3 помех, первый,второй, третий и четвертый коммутирующие блоки 4-7, блок 8 квадратичного сложения, первый и второй перемно-жители 9 и 10 и решающий блок 11. 20Классификатор 3 помех содержит не менее четырех параллелЪных ветвей,каждая из...
Преобразователь переменного напряжения в постоянное
Номер патента: 1104642
Опубликовано: 23.07.1984
МПК: H03D 1/18
Метки: переменного, постоянное
...операционного усилителя, а коллектор четвертого транзистора - с его базой 2 3.Недостатком известного преобразователя переменного напряжения в постоянное является невысокие точность и линейность преобразования, обусловленные тем, что второй транзистор, выполняющий функцию токорегулирующего р - и -р структуры, имеет более низкий коэффициент передачи по току чем транзисторы П- р-и структуры, и тем, что третий и четвертый транзисторы работают в разных режимах, что сужает диапазон линейности преобразования.Цель изобретения - повышение точности и линейности преобразования.Поставленная цель достигается тем, что в преобразователе переменного напряжения в постоянное, содержащем операционный усилитель, к инвертирующему входу которого подключен...
Цифровой квадратурный преобразователь
Номер патента: 1104643
Опубликовано: 23.07.1984
Авторы: Иноземцев, Козько, Коротких, Моргулев, Пивоваров, Плетнев, Садовский, Смирнов
МПК: H03D 3/00
Метки: квадратурный, цифровой
...енно после" нечетн 3На фиг. 1 приведена структурная электрическая схема предлагаемого цифрового квадратурного преобразователя, на фиг,2 - спектр узкополосного сигнала, на фиг.З - эпюры, поясняющие работу предлагаемого цифрового квадратурного преобразователя.Цифровой квадратурный преобразователь содержит перемножитель 1, опорный генератор 2 гармоническо О го сигнала, фильтр 3 нижних частот, временной дискретизатор 4, переключатель 55 генератор 6 тактовых импульсов, делитель 7 частоты, параллельные регистры 8 и 9, сдвиговые регистры 10 и 11, последовательный регистр.12 и сумматор 13.Цифровой квадратурный преобразователь работает следующим образом.Узкополосный сигнал Х(с)5 описываемый соотношением5 к) = а(5) соо(55 г,5....
Двойной балансный смеситель
Номер патента: 1104644
Опубликовано: 23.07.1984
МПК: H03D 7/14
Метки: балансный, двойной, смеситель
...является высокий уровень комбинационных составляющих в выходном сигнале, обусловленный отсутствием гальванической развязки на выходе, и относительная сложность.Цель изобретения - увеличение подавления комбинационных составляющих в выходном сигнале и упрощение двойного балансного смесителя.Поставленная цель достигается тем, что в двойном балансном смесителе, со. держащем сигнальный и гетеродинный трансформаторы, первый и второй резисторы и соединенные в кольцо первый конденсатор, первый диод, второй диод, второй конденсатор, третий конденсатор, третий диод, четвертый диод и четвертый конденсатор, при этом точки соединения конденсаторов подключены к концам вторичной обмотки сигнального трансформатора, средняя точка которой является...
Балансный фазовый детектор с квадратурным выходом
Номер патента: 1107267
Опубликовано: 07.08.1984
Авторы: Дубов, Маликов, Молчанов
МПК: H03D 3/00
Метки: балансный, выходом, детектор, квадратурным, фазовый
...два источника сигналов,причем мостовой делитель выполнен на резисторах 2Недостатком известного устройстваявляется сложность настройки и низкий диапазон рабочих частот, обусловленный выполнением мостового делителя на резисторах.Цель изобретения - расширение диапазона рабочих частот и упрощениенастройки,35Поставленная цель достигаетсятем, что в балансном фазовом детекторе с квадратурным выходом, содержащем первый и второй балансные амплитудные детекторы, мостовой делитель, к первым развязанным входам 40которого подключены два источникасигналов, мостовой делитель выполнен в виде гибридного кольца на отрезках линии передачи, входы первого балансного амплитудного детектора подключены к вторым развязаннымвходам мостового делителя, а...
Фазовый детектор
Номер патента: 1107268
Опубликовано: 07.08.1984
МПК: H03D 3/02
...два амплитудных детектора, и корректирующий блок, первый и второй входы которого подсоединены соответственнок выходам первого и второго амплитудных детекторов, а выход соединенпо постоянному току с одним из затворов полевого транзистора, входыпервого и второго амплитудных детекторов подключены соответственно кпервому затвору полевого транзистора и к выходу усилителя-ограничителя входного сигнала,Кроме того, корректирующий блоквыполнен на аналогичном фазовомудетектору полевом транзисторе и резистивном делителе напряжения, приэтом первый и второй затворы нолевого транзистора являются соответствен:но первым и вторым входами корректирующего блока, вход резистивногоделителя напряжения соединен со стоком полевого транзистора и черезрезистор...
Преобразователь частоты
Номер патента: 1107269
Опубликовано: 07.08.1984
Автор: Володин
МПК: H03D 7/12
Метки: частоты
...и гетеродинныйконтур, подключенный однимвыводомк общей шине, при этом второй выводвторого резистора соединен с общейшиной, катушка связи соединена свходом преобразователя частоты черездополнительную катушку индуктивности, а отвод катушки связи подключенк эмиттеру транзистора Г 21.Недостатком известного преобразователя частоты является его сложность, обусловленная наличием дополнительной катушки индуктивности иотвода в катушке связи.Цель изобретения - упрощение преобразователя частоты,Поставленная цель достигаетсятем, что в преобразователе частоты,содержащем транзистор, в цепи коллектора которого включен контур промежуточной частоты, первый резистор,включенный между шиной источникапитания и базой транзистора, являющейся входом...
Преобразователь свч
Номер патента: 1107270
Опубликовано: 07.08.1984
Авторы: Булгаков, Кочин, Скресанов, Фисун, Шубный
МПК: H03D 7/14
Метки: свч
...и полупрозрачным зеркаломс сигнальным входом, второй открытый резонатор образованный первымметаллическим зеркалом и вторым металлическим зеркалом, при этом опти"ческие оси первого и второго открытых Резонаторов расположены под углом один к другому и точка их пере-,сечения совмещена с полупроводниковым диодом, введено третье металли"ческое зеркало, установленное симметрично второму металлическому зеркалу относительно оптической осипервого открытого резонатора и образующее дополнительный открытый Резонатор с первым металлическим зеркалом, выполненным плоскйм с прямоугольной канавкой, в которой установлен полупроводниковый диод и подвижный короткоэамыкатель, при этомоптические оси первого, второго,дополнительного открытых...
Фазовый дискриминатор
Номер патента: 1107271
Опубликовано: 07.08.1984
Автор: Кудрин
МПК: H03D 13/00
Метки: дискриминатор, фазовый
...второго элементов И объединены и являются опорным входом фазовогодискриминатора С 23.НедостаТком известного Фазового дискриминатора является невысокая помехоустойчивость, так как при воздействии на его сигнальный вход помех30 на его выходах за период входных сигналов вместо одного могут появить" сяся несколько импульсов, приводящих к ошибочной работе Фазового дискриминатора.Цель изобретения - повьшение помехоустойчивости Фазового дискриминатора.Цель достигается тем, что в Фазо" вый дискриминатор, содержащий два40 элемента И и инвертор, причем вход инвертора и первый вход первого элемента И. объединены и-являются сиг,нальным входом фазового дискриминатора, выход инвертора соединен с пер"45 вым входом второго элемента И, вторые входы...
Устройство для демодуляции амплитудно-модулированных сигналов
Номер патента: 1109865
Опубликовано: 23.08.1984
МПК: H03D 1/00
Метки: амплитудно-модулированных, демодуляции, сигналов
...сигнала. Восстановленный таким образом сигнал несущей частоты поступает на опорный вход синхронного детектора 1, где происходит линейное детектирование амплитудно-модулированных сигналов. Цель изобретения . - расширение диапазона рабочих частот.Для достижения поставленной цели45 в устройстве для демодуляции ампли" тудно-модулированных сигналов, содержащем синхроньп детектор и последовательно соединенные фазовый детектор, фильтр нижних частот, управляемьй генератор и удвоитель частоты,50 при этом сигнальные входы синхронного и фазового детекторов объединены и являются входом устройства для демодуляции амплитудно-модулированных сигналов, между выходом удвоителя 55частоты и опорным входом синхронного детектора вкпючен...
Способ дискретного бинарного фазового детектирования фазоманипулированного сигнала
Номер патента: 1109866
Опубликовано: 23.08.1984
Авторы: Комолов, Полежаев, Трофименко, Шашков
МПК: H03D 3/00
Метки: бинарного, детектирования, дискретного, сигнала, фазового, фазоманипулированного
...в квантованныефаэовые выборки с помощью параллельного колебательного контура, квантованные фазовые выборки получают изэкстратоков при прерывании поступающей в параллельный колебательный контур энергии фазоманипулированного сигнала, а частоту и длительность прерывания выбирают в соответствии с теоремой отсчетов.На фиг.1 показано устройство, реализующее предлагаемый способ детектирования радиосигнала, на фиг.2 " временные диаграммы, поясняющие работу устройства.Устройство содержит колебательный контур 1, ключ 2, генератор 3 входного напряжения и генератор 4 управляющего напряжения;Устройство работает следующим образом.Входной сигнал (фиг,2 а) с генератора 3 входного напряжения с выходным сопротивлением % поступает через ключ 2 на...
Частотный дискриминатор
Номер патента: 1109867
Опубликовано: 23.08.1984
Авторы: Елесин, Пищенко, Попов
МПК: H03D 3/00
Метки: дискриминатор, частотный
...детектор 5, пороговый блок 6, инвертор 7, блок определения частотного сдвига, выполненный на Ъ "триггере 8 и допол-" нительный Э -триггер 9, элемент ИЛИ 10, реверсивный счетчик 11, расширитель 12 импульсов, дифференциальный уси- литель 13, фильтр 14 нижних частот, генератор 15 счетных импульсов, первый, второй и третий элементы И 16-18.Частотный дискриминатор работает следующим образом.Генератор 4 опорных импульсов выдает сигнал в виде меандра (фиг.2 а) и синхронизирует блок 3 быстрой перестройки. Блок 3 быстрой перестройки двуполярными импульсами тока треугольной формы обеспечивает свипирование по линейному закону гнромагнитного Фильтра 1 (фнг. 26) . Свипирова"ние происходит в обе стороны от центральной частотычастотного...
Балансный фазовый детектор свч
Номер патента: 1109868
Опубликовано: 23.08.1984
Авторы: Бреславец, Макаренко, Маслов, Черенков, Черепнев, Шмидт, Яременко
МПК: H03D 9/04
Метки: балансный, детектор, свч, фазовый
...соответственно на первом и втором зеркалах второго квазиоптического резонатора, второй детекторный диод, подключенный к второму фильтру нижних частот, и дифференциальный усилитель, при этом нерабочие поверхности вторых зеркал совмещены, центры первого и второго входных и выходных элементов связи расположены в одной плоскости, первый и второй выходные элементы связи выполнены в виде идентичных сквозных щелей, смещенных от центра вторых зеркал на расстояния 0,25-0,35 радиуса их апертуры, второй входной элемент связи смещен от центра первого зеркала второго квазиоптического резонатора на расстояние 0,25-0,35 радиуса его апертуры, на вогнутой поверхности второго зеркала второго квазиоптического резонатора нанесена полоса из поглощающего....
Свч-дискриминатор сигналов с угловой модуляцией
Номер патента: 1109869
Опубликовано: 23.08.1984
Авторы: Бреславец, Демидов, Макаренко, Маслов, Шмидт, Яременко
МПК: H03D 9/04
Метки: модуляцией, свч-дискриминатор, сигналов, угловой
...кримииатор сигиаиов с угловой моцуляцией содержит кваэиоптический резоиатор, образованный цилиндрическим корпусом 1, первым ивторым зеркалами 2 и 3, первый и5второй входные элементы 4 и 5 связи.Второе зеркало 3 закреплено в цилиндрическом корпусе 1 неподвижно,а первое зеркало 2 может перемещаться при настройке по пазам 6 и фикОсироваться стопорнымн винтами 7.Внутренняя поверхность цилиндрического корпуса 1 покрыта слоем поглошающего материала 8, например углеродистой резины. Профиль второго зеркала 3 может изменяться с помощьюприжимных винтов 9. На втором зеркале 3 расположены выходные элементы связи, выполненные в видепервой 10 и второй 11 прямоугольныхщелей,Детекторные диоды 12 и 13 (фиг.2) связаны с первой 10 и второй 11...
Балансный фазовый детектор свч
Номер патента: 1109870
Опубликовано: 23.08.1984
Авторы: Бреславец, Кубата, Макаренко, Маслов, Шмидт, Яременко
МПК: H03D 9/04
Метки: балансный, детектор, свч, фазовый
...с которыми связаны детекторные диоды, соединенные через фильтры нижних частот с входами диФференциального усилителя, дополнительно введена диафрагма, выполненная из полупрозрачного для электромагнитных волн материала и размещенная внутри цилиндрического корпуса в средней части квазиоптичесокого резонатора под угйом 45 к образующей цилиндрического корпуса, причем оси диафрагмы расположены на пересечениях взаимно ортогональных плоскостей симметрии квазиоптического резонатора, проходящих параллельно сторонам прямоугольной щели первого входного элемента связи, с плоскостью диафрагмы, второй входной элемент связи расположен в центре второго зеркала и выполнен в виде прямоугольной щели, поперечное сечение которой перпендикулярно...
Фазовый компаратор
Номер патента: 1109871
Опубликовано: 23.08.1984
МПК: H03D 13/00
Метки: компаратор, фазовый
...а также элемент ИЛИ и два одновибратора, включенные меж" ду выходами Ь -триггера и входами элемента ИЛИ, выход которого соединен с вторыми входами первого и второго элементов И.На чертеже приведена структурная электрическая схема предлагаемого фазового компаратора.Фазовый компаратор содержит первый и второй, формирователи 1 и 2 импульсов, Ъ -триггер 3, первый и второй одновибраторы 4 и 5, элементы ИЛИ 6, элемент 7 задержки, первый и второй элементы И 8 и 9, инвертор 10.Фазовый компаратор работает следующим образом,Прямоугольные импульсы с формирователей 1 и 2 поступают на С и -входы Ь -триггер 3. В результате пофронту (переднему) импульса с формирователя 2 в триггер 3 записываетсялогический сигнал, соответствующийлогическому уровню на Ь...
Устройство для цифрового фазового детектирования импульсных последовательностей на неравных частотах
Номер патента: 1109872
Опубликовано: 23.08.1984
Автор: Козлов
МПК: H03D 13/00
Метки: детектирования, импульсных, неравных, последовательностей, фазового, цифрового, частотах
...различны, Поэтому обязательно существует ситуация, когда моменты прибавлений и вычитаний совладают. В этомслучае имеет места зона неопределенности, в которой работа сумматора,а следовательно, и в целом всего устройства нарушается Чем больше зона неопределенности, т,е, чем большесоотношение времени установления сумматора к периодам импульсных последовательностей, тем на более длительное время происходят сбои в работеустройства, тем ниже его динамическаяточность, Так как сбои имеют периодический характер и проявляются в виде так называемых помех дробности,динамичес-кую точность детектирования можно оценивать относительным уровнем этих помех. Для получения, например, необходимого для практики уровня помех,не превышающего 60 дБ, время...
Фазовый детектор
Номер патента: 1109873
Опубликовано: 23.08.1984
МПК: H03D 13/00
...изобретения - повышение коэффициента передачи и расширение динамического диапазона. Поставленная цель достигается тем, что в фазовый детектор, содержащий 50 два симметричных плеча, каждое из которых состоит из четырех диодов, резистора и конденсатора, при этом одни из выводов резистора и конденсатора объединены и являются сигнальным входом фазового детектора, а второй вывод резистора, являющийся выходом фазового детектора, соединен с анодом первого диода, в каждое плечо введены три дополнительных конденсатора, первый из которых включен между вторым выводом конденсатора и анодом первого диода, между катодом которого и сигнальным входом фазового детектора включены последовательно и согласно с первым второй, третий и четвертый диоды,...
Частотный детектор
Номер патента: 1111249
Опубликовано: 30.08.1984
МПК: H03D 3/02
...второй инвертор и третий коммутатор, другой вход которого подключен к выходу второго блока вычитания, а выход - к другому входу второго коммутатора, последовательно соединенные третий фазовращатель, четвертый сумматор, четвертый амплитудный детектор, выход которого подключен к другому входу второго блока вычита. ния, при этом входы второго и третьего фазовращателей соединены с входом частотного детектора, другие входы третьего и четвертого сумматоров подключены к выходу линии задержки, а также компаратор, выход которого соединен с входом управления второго коммутатора, а между его входами и выходами первого и второго блоков вычитания соответственноОвключены последовательно соединенные первый фильтр нижних частот и первый детектор...
Импульсно-фазовый детектор
Номер патента: 1113874
Опубликовано: 15.09.1984
Автор: Трошенков
МПК: H03D 3/02
Метки: детектор, импульсно-фазовый
...напряжения, между выходом которого и общей шиной включен реэистивный делитель напряжения, отвод которогоподключен к выходу разрядного ключа,а также компенсирующий конденсатор,включенный между общей шиной и отводом резистивного делителя напря-.жения, один иэ резисторов котороговыполнен термозависимым.На чертеже приведена структурнаяэлектрическая схема предлагаемогоустройства.Импульсно-фазовый детектор содержит источник 1 тока, разрядный ключ2, зарядный конденсатор 3, повторитель 4 напряжения, ключ 5 выборки,запоминающий конденсатор 6, источник7 постоянного напряжения, резистивньй делитель 8 напряжения и компенсирующий конденсатор 9,Устройство работает следующим образом.Зарядный конденсатор 3 заряжается от источника 1 тока и...
Адаптивный частотный детектор
Номер патента: 1113875
Опубликовано: 15.09.1984
МПК: H03D 3/02
Метки: адаптивный, детектор, частотный
...подключены квходу частотного детектора черезлинию задержки, а вторые входы " че"рез фаэовращатели, при этом выходысумматоров соединены через последова тельно соединенные регулируемые усилители и амплитудные детекторы с входами блока вычитания и с входами третьего сумматора, выход которого прд"ключен к управляющим входам регулируемьм усилителей1.Недостатком известного ЧД является возникновение искажений детектируемого сигнала при приближении несущей частоты входного ЧМ-сигналак краю дискриминационной характеристики.Наиболее близким по техническойсущности к предлагаемому являетсяадаптивный ЧД, содержащий последовательно соединенные линию задержки,первый сумматор, первый амплитудный детектор, первый блок вычитания,первый инвертор, первый...
