Билявичюс

Номер патента: 943963

Опубликовано: 15.07.1982

Авторы: Билявичюс, Контаутас

МПК: H02H 3/26

Метки: двух, сигналов, сравнения, фазе, электрических

...и зажимы 21 зо и 22 источника опорного напряжения 13 о, Напряжения Цо и 13 противоположны по фазе, синхронны с сравниваемым сигналом Цс, а их частота в два раза больше частоты сравниваемыхЭ 5 сигналов.В случае рассогласования (опережения) сигналов 13 13 по фазе на величину 180 а + Ч устройство работа" ет следующим образом. 4 аВ промежуток времени й,1-й 3 при отрицательной полуволне Щ с О, "+" на зажиме 13) транзистор 4 за 1крыт, и на выходе блока 1 совпадения сигнал отсутствует. В этом же 45 полупериоде сравниваемого сигнала Ц. в промежуток времени 1:-й Й 0;13 е 0, и поэтому транзисторы 5 й 6 открыты. При этом на выходе блока 2 совпадения появляется импульс. 5 а В упомянутый промежуток времени опорное напряжение 13 О0 ("+" на зажиме 22),...

Номер патента: 904100

Опубликовано: 07.02.1982

Автор: Билявичюс

МПК: H02J 3/18

Метки: мощности, переменного, реактивной, сетях

...напряжения соответствует изображенному на фиг. 1 (без ско. бок), основной тиристор 5 открыт и конденсатор 3 заряжается от сети, коммутационный конденсатор 9 разряжается через дополнительный тиристор 12. В момент времени 1, пода ют открывающий импульс коммутационному тиристору 6 и его открывают, коммутационный конденсатор 9 разряжается через основной тиристор 5, коммутационный тиристор 6, дрос. сель 8 и через параллельную цепь сеть-конденсатор 3 - коммутационный тиристор 6- дроссель 8, Коммутационный конденсатор 9 разряжается и в некотором интервале времени к основному тиристору 5 прикладывается обратное напряжение смещения. Подбором емкости (напряжения) коммутационного конденсатора 9 этот интервал времени устанавли. вают...

Номер патента: 824365

Опубликовано: 23.04.1981

Авторы: Билявичюс, Гребликас, Контаутас

МПК: H02J 3/18

Метки: мощности, переменноготока, реак-тивной, сетях

...подключены между конденсатором 3 и тиристорами 4 и 5. Другая цепочка состоит из встречно- параллельно включенных тиристоров 10 и 11, один конец которых подклю сеть 40. В момент времениподают упЪравляющий импульс тиристору 10 и конденсатор 9 заряжается через тиристор 45 10, дроссель 8 до моментного значения напряжения сети (направление напряжения показано на фиг. 1 в скобках) и тиристор 10 гасится. В моментвремени д напряжение на конденсаторе 3, а тем самым и напряжение сети 50О уменьшается до О, а ток (сз чеСетиреэ конденсатор 3, протекающий в сеть,достигает максимального значения.В промежуток времени +-с- конденсатор 3 заряжается от сети через тиристор 4 (направление напряженияпоказано на фиг. 1 в скобках),6065 5 О 15 20 25 30 35 чен к...

Номер патента: 787900

Опубликовано: 15.12.1980

Авторы: Билявичюс, Литвинас, Стошкус

МПК: H02J 3/18

Метки: компенсации, мощности, переменного, реактивной, сетях

...импульсов.К выходу генератора 19 импульсов управления также подсоединен ключ 6 (прирегулировании трехфазной сети к выходукаждого из трех генераторов 19 - одиниз трех тиристорных ключей 6 секции 3).Емкость младших разрядов реверсивного счетчика 13 импульсов выбирается максимальной, емкость разрядов счетчика 15импульсов равняется емкости младших разрядов реверсивного счетчика 13.Емкость старших разрядов реверсивного счетчика 3 импульсов (т.е, разрядов,подключенных к дешифратору 17) соответствует количеству секций 4 конденсаторнойбатареи 1,Устройство работает следующим образом.Из генератора 19, например в каждуювторую четверть периода сети в тиристорный ключ секции 3 конденсаторной батареи 1поступают импульсы, подключая через...

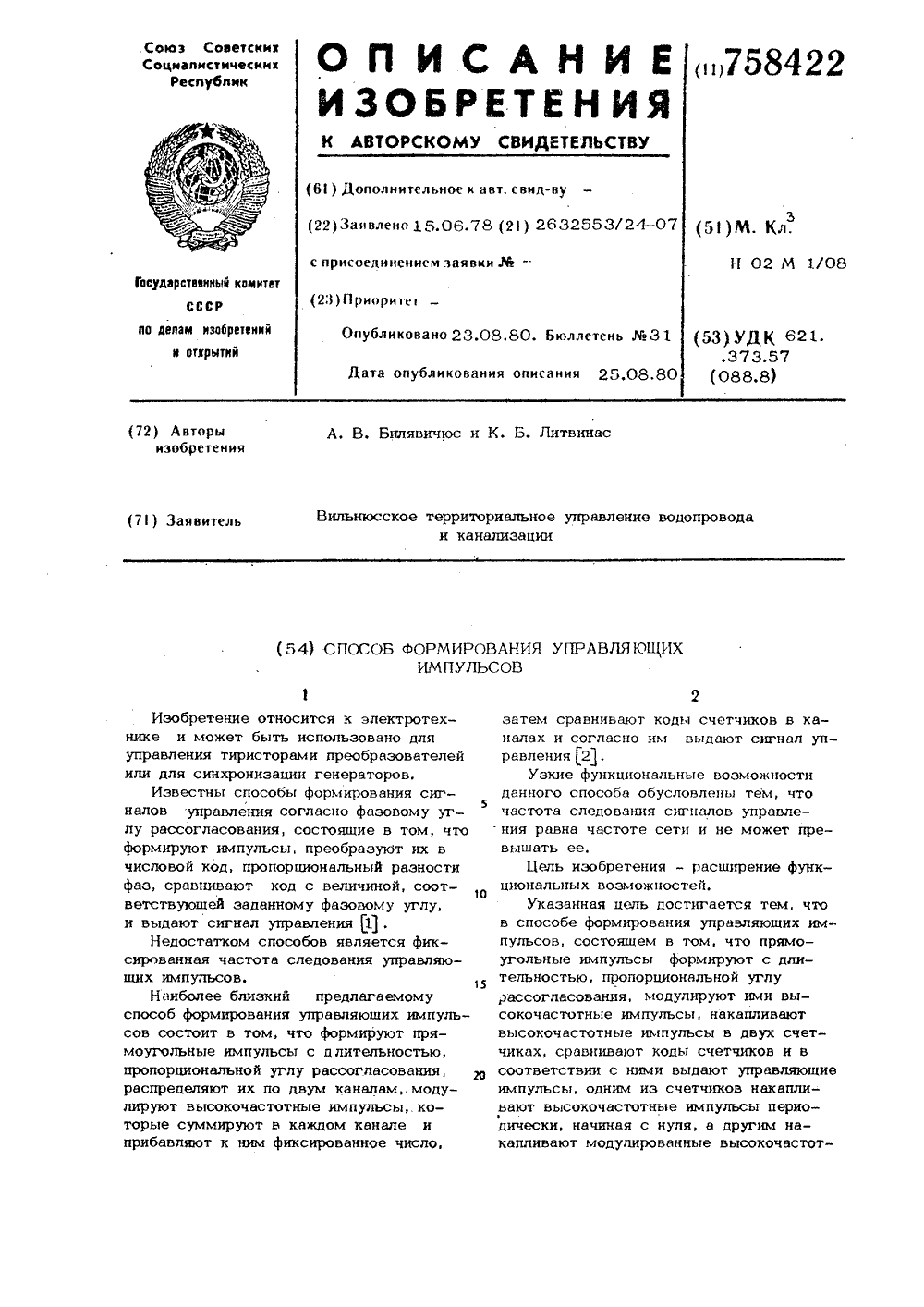

Номер патента: 758422

Опубликовано: 23.08.1980

Авторы: Билявичюс, Литвинас

МПК: H02M 1/08

Метки: импульсов, управляющих, формирования

...выдают управляющие импульсы, одним из счетчиков накапливают высокочастотные импульсы перио- Вдически, начиная с нуля, а другим накапливают модулированные высокочастот8422 се 9 од,ул ктная,4 3 75ные импульсы непрерывно, причем подаютих на суммирующий или вычитаюший входв зависимости от знака рассогласования.На чертеже представлена схема устройства, реализующего предлагаемыйспособ формирования управляющих сигналов.Устройство содержит генератор 1прямоугольных импульсов, соединенныйс модуляторами 2 и 3, выходы которыхподключены к реверсивному счетчику 4,генератор 5 высокочастотных импульсов,подключенный к модуляторам 2 и 3 ичерез делитель 6 частоты - к счетчику 7,управляемому блоком 8 сброса. Выходысчетчиков 4 и 7 соединены с дешифратором...

Номер патента: 748653

Опубликовано: 15.07.1980

Авторы: Билявичюс, Контаутас

МПК: H02J 3/18

Метки: мощности, переменного, реактивной, сети, трехфазной

...от сети через дроссель 4 и тиристор 3, В момент времениоткрывают тиристоры 2 и 8. С этогомомента начинает перезаряжаться конденса.тор 6 по цепи "+ф конденсатора 1 - тиристор 8 - конденсатор 6 - "-" конденса тора 1 и от сети через дроссель 4, тиристор 8, конденсатор 6, Во времМ перезаряда конденсатора 6 тиристор 3 быстрозапирается, так как его анодный ток падает ниже величины тока удержания, ак аноду тиристора Зприкладываетсяобрат,ное напряжение. Дроссель 4, а также .индуктивность сети препятствует резкому спаду напряжения сети во времякоммутации. После запирания тиристора3 обратное напряжение сети включаеттиристор 2. Конденсатор 6 продолжаетзаражаться от сети через дроссель 4 итиристор 8 до амплитудного значениянапряжения сети, при...

Номер патента: 729736

Опубликовано: 25.04.1980

Авторы: Билявичюс, Стошкус

МПК: H02H 7/10

Метки: защиты, тиристора

...з С этой целью устройство зашиты, снабжено гранзистором, эмиттер которого соединен с управляющим электродом тиристора, база - со вторым выводом резистора, а коллектор соединен с катодом тиристора.На чертеже изображена принципиальная электрическая схема устройства.Устройство работает следующим образом.При обратном напряжении на аноде тиристора 1 открывается транзистор 2. При этом ток базы транзистора 2 протекает по цепи: источник 3, резистор 4, источник 5,переход эмиттер-база транзистора 2, резистор 6, диод 7, источник 3. Коллекторньгй ток транзистора 2 течет по цепи: источник 5, переход эмиттер. коллектор транзистора 2 шунтирует переход управляющий электрод-катод тиристора 1, Положительное напряжение на управляющем электроде тиристора 1...

Номер патента: 658645

Опубликовано: 25.04.1979

Авторы: Билявичюс, Контаутас

МПК: H02H 3/26

Метки: двух, сигналов, сравнения, фазе, электрических

...и эмиттеру транзистора 1 подсоединены зажимы 9, 10 источника сравниваемого сигнапа О и,соответственно, к базе и эмиттеру транзистора 2 подкпючены зажимы 11, 12 источника сравниваемого сигнала Ц . Таким30же образом к базам и эмиттерам транзисторов 4 и 5 подсоединены соответственно зажимы 13, 14 источника опор- ного напряжения У, и зажимы 15, 1635источника опорного напряжения 0Напряжение ц опережает по фазе на90 сигнап У ,а ц 4 отстает по фазео Сна 90 от сигнала ЦБ случае рассогласования (оперехсения)4 Ясигнала Уотносительно сигнапа Цпо фазе на величину (180 о+ р) устройство действует следующим образом:Б промежуток времени 1 1приотрицательной полуволне сигнала Ц( 0 д0 + на зажиме 9) транзистор 1 закрыт и, независимо от состояния других...

Номер патента: 574817

Опубликовано: 30.09.1977

Авторы: Билявичюс, Контаутас

МПК: H02J 3/18

Метки: коммутации, конденсаторов, переменного, сети

...блок принудительной коммутации, В другую диагональ моста согласно последовательцо включены диоды 5, 6, а точка их соединения подключена к другой фазе сети через конденсатор 7. В два соседних плеча моста встречно включены тиристоры 8, 9, а в остальные плечи включены конденсаторы 10 и 11.Устройство работает следующим образом.До момента времени 1, (фиг. 2), когда, например, на шинах сети направление напряжения соответствует изображенному на фиг. 1 без скобок, тиристор 2 открыт, конденсатор 10 заряжен, а конденсаторы 1, 7 и 11 продолжают заряжаться (направление заряда конденсаторов 1 и 7 показано на фиг. 1 без скобок). В момент времени 1, открывают тири- стор 8. Напряжение конденсатора 10 прикладывается к дросселю 4, Оно...
