H02J 9/04 — в которых распределительная система отключается от нормального источника и подключается к резервному источнику

Номер патента: 42187

Опубликовано: 31.03.1935

Авторы: Вайнтраубе, Каган

МПК: H02J 9/04

Метки: включения, питающего, подстанции, резервного, фидера, шины

...и поэтому перебой в питании подстанции не имеет места.На чертеже изображена принципиальная электрическая схема предлагаемого устройства,Питательные рабочие фиде ры П, отходящие из места питания, питают каждый одну или несколько подстанций. На несколько рабочих фидеров прокладывается один резервный фидер 12, который подводится непосредственно или при помощи ответвлений ко всем подстанциям, питаемым рабочими фиде- рами, Так как одновременный выход из строя больше одного фидера маловероятен, то резервный фидер должен быть рассчитан таким образом, чтобы он имел пропускную способность, соответствующую нагрузке наиболее мощного рабочего фидера.Для включения резервного фидера 12 служит электромагнит 3; цепь последнего управляется реле 4,...

Номер патента: 44280

Опубликовано: 30.09.1935

Автор: Рашковский

МПК: B60M 3/00, H02J 9/04

Метки: аварийных, дороги, железной, контактной, линии, переключения, секции, ситуациях, электрической

...контакты без выдержки времени; стрелка на ножке мостика означает действие мостика с выдержкой времени, причем выдержкой времени на замыкание" контактов обладают контактные мостики, в которых стрелка обращена к контактам; в предлагаемом устройстве контакт в с выдержкой времени на размыкание" не имеется.В предлагаемом устройстве поврежденный фидер немедленно отключается от шин подстанции,и от питаемой им секцин контактной линии. Лишенная питания секция автоматически приключается к соседним, получая от них питание. При коротком замыкании на сек ции последняя трижды испытывается, после чего питающий ее автомат блокируется и кабель отключается с двух сторон, По ликвидации короткого замыкания она автоматически получает питание от...

Номер патента: 265267

Опубликовано: 01.01.1970

Авторы: Гурьев, Станиславский

МПК: H02J 9/04

Метки: техническая1c

...посредством выключателя 11 и разъединителя 12.В нормальном режиме резервный трансформатор 10 может питаться от шин высшего или среднего напряжения. При аварийном ре.жиме или плановом отключении одной из систем сборных шин питание трансформатора осуществляется непосредственно от другой си стемы шин либо последовательно через автотрансформатор в зависимости от того, какая из систем шин обесточена.При повреждении резервного трансформатора 10 его отключение от автотрансформато ра связи производится выключателем 11 иразъединителем 12.В тех случаях, когда на станциях имеютсядва автотрансформатора связи, в цепи резервного трансформатора в целях экономии 15 средств вместо выключателя 11 может бытьустановлен отделитель или выключатель мощности....

Номер патента: 361503

Опубликовано: 01.01.1973

Автор: Левинзон

МПК: H02J 9/04

Метки: переключения

...3 и 4, эмиттер-базовые переходы которвлх шунтированы диодами 5 и б, Дополнительный источник смещения 7 подключен положительным полюсом через стабилитрон 8 и резистор 9 к базе транзистора 4 и последовательно включенным диодам 5 и б, а отрицательным полюсом к эмиттеру транзистора 3 и положительному полюсу резервного источника.Дополнительный источник смещения 7 может питаться от основного источника или являться датчиком исправной работы.Устройство работает следующим образом.В нормальном режиме работы при наличии напряжений всех трех источников стабилитрон 8 работает в режиме стабилизации напряжения. Ток, протекающий по диодам 5 и б, соз дает на них такое падение напряжения по знаку, которое является закрывающим для транзисторов 3 и 4. Они...

Номер патента: 603053

Опубликовано: 15.04.1978

Автор: Швецов

МПК: H02J 9/04

Метки: резервированного, электропитания

...7. Этим сигналом снимается напряжение с выхоца датчика 6 и тем самым запирающее напряжение с регулятора 4 источника 5.Регулятор 4 источника 5 включается.Источник 5 начинает выходить на режим,развязывающий аиоц 1 0 он же и выпрями 50 тель) открывается, а диод 9 закрываетсяи напряжение в нагрузку 11 подается от источника 5. К моменту окончания сигнала с выхода иатчика 1. источник 5 выходит иа режим и на вход датчика 6 подается номинальное напряжение, при котором напряжение на его выходе равно нулю, Орган .задержки 7 обеспечивает временную задержку подачи запирающего напряжения на ре-.гулятор 3 источника 2 с выхода датчика 1, на время равное выходу источника 5 на режим, Таким образом, источник 5 включася в момент обнаружения...

Номер патента: 608228

Опубликовано: 25.05.1978

Авторы: Мариничев, Раскин, Юрусов

МПК: H02J 9/04

Метки: бесперабойного, перемнного, питания, потребителей

...напряжение на шинах нагрузки 3 в заданныхпределах беэ разрыва кривой напряжениявплоть до момента включения преобразователя 5 в инверторном режиме. По команде от датчика аварии 6, контролирующего частоту и напряжение в сети и состояние автоматического выключателя 2, откпю ается автоматический выключатель 2.После этого на управпякхцие входы переключателей 10, 19 и 14 от блока включения 9 поступает сигнал, соответствующийвключенному состоянию преобразователя 5в инверторном режиме. Цепи синхронизацииблоков 1 8 и 1 2 управляющих импульсов черезперекпючатепь 10 синхронизации подключаютсяк задающему генератору 11, Управляющий.вход блока управляющих импульсов 18подключается через переключатель 19 крегулятору 20 реактивной мощности,...

Номер патента: 619995

Опубликовано: 15.08.1978

Авторы: Дикань, Колосов, Могилевский

МПК: H02J 9/04

Метки: быстродействующий, нагрузки, переключатель, птания

...подключены к пофазным выходам переключателя со стороны нагрузки и через коммутирующие тиристоры к пофазным входам переключателя со стороны основной и резервной сетей.На чертеже дана функциональная схема описываемого переключателя питания нагрузки.Переключатель содержит блок 1 управления, коммутирующие тиристоры 2 - 7, узлы 8 - 10 принудительной коммутации и силовые тиристоры 11 - 22,Переключатель работает следующим образом.Напряжения обеих сетей контролируются блоком 1 управления, который формирует сигналы управления силовыми тиристорами основной или резервной сети в зависимости от величины напряжений в фазах сетей.При снижении напряжения работающей сети ниже уставки на переключение блок управления снимает сигналы управления со всех...

Номер патента: 624338

Опубликовано: 15.09.1978

Авторы: Голубев, Жарский

МПК: H02J 9/04

Метки: бесперебойного, источник, электропитания

...источника бесперебойного электропитания, где 1 - многофазный трансформатор; 2-4 - коммутирующие конденсаторы; 5-7 - диодн(тиристорные мостовые ключи переменного тока.Источник бесперебойного электропитания имеет входной согласующий трансформатор 1, содержащий две первичные и одну вторичную многофвэные обмотки, Начала первичных обмоток подключены к двум независимым и синхронным сетям (сеть А и сеть Б) переменного тока, Вторична обмотка соединена в звезду, Концы первичных и начала вторичных обмб ток подсоединены к диагоналям лючей нер- менного тока 5, 7, 6 соответственна Входные выводы лючв переменного тока 6 одновременно являются выходными выводами источнив. Междувнодвмитиристора ключей 5, 6, 7 включены коммутирующие конденсаторы 2, 3, 4...

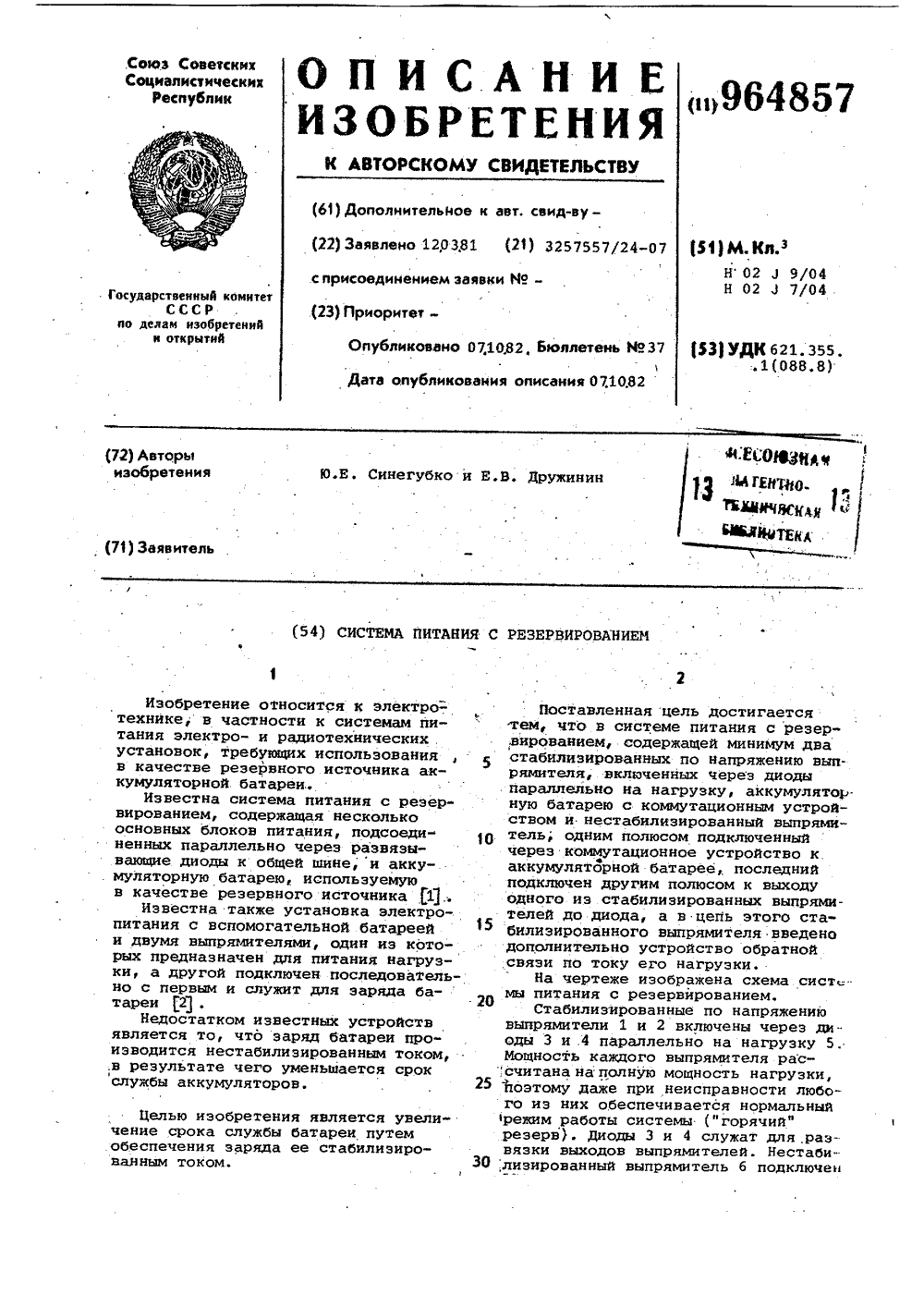

Номер патента: 964857

Опубликовано: 07.10.1982

Авторы: Дружинин, Синегубко

МПК: H02J 9/04

Метки: питания, резервированием

...пропадании напряжения сети или при понижении напряжения выпрямителей 1 и 2 ниже определенного уровня); б) отключение батареи 8 (это 10 нормальный режим работы системы, когда батарея заряжена. В это время к батарее может быть подключено устройство подзаряда, компенсирующее ток саморазряда батареи. Это устройство на чертеже не показано, как несуцественноев данном случае); в) подключение аккумуляторной батареи на заряд квыпрямителю 6.Выпрямитель 6 включен по выходу последовательно со стабилизированным выпрямителем 2, в который дополнительно введено устройство обратной связи 9 по току его нагрузки. Батарея 8 заряжается под действием суммарного напряжения выпрямител й 2 и 6. Ток заряда большую часть времени заряда превышает ток,...

Номер патента: 1064374

Опубликовано: 30.12.1983

Автор: Фишман

МПК: H02J 9/04

Метки: ввода, питания, потребителей, пусковое, резервного, электроэнергии

...переключения потребителей при потере основ-,ного питанйя на резервное до момента снижения напряжения ниже уровняотпадания магнитных контакторов ипускателей.Кроме того, введение элемента вре-.мени обеспечивает селективность работы пускового. устройства АВР с другими устройствами защиты и автоматики.На чертеже показана блок-схемаустройства.В устройство входят .выключатель 1основного и выключатель 2 резервно 4го источников, секционный выключатель 3, трансформаторы напряжения4 и 5, блок 6 контроля напряженияосновного источника, блок 7 контроля величины и фазы основного и .резервного источников, промежуточный элемент 8, элемент 9 выдержкивремени, исполнительный блок 10,элемент И 11, первая секция 12 шини вторая секция 13 шин,Схема...

Номер патента: 1306490

Опубликовано: 23.04.1987

Автор: Тецуо

МПК: H02J 9/04

Метки: электропитания

...схема И 16 вьщает высокий уровень напряжения:, что приводит тран 25зистор 20 в электропроводящее состояние, Если та же операция происходит в остальных блоках 2-5 питания,сигнал низкого уровня появляется навходе 21 схемы 9 контроля блоков питания, а блок 25 контроля напряженияс входа 26 его обнаруживает и выдаетсигнал нормальной работы на зажимы27 и 28, Блок 22 контроля напряженияобнаруживает определенные напряженияна шинах 10-12 и выдает сигнал нор 35 мальной работы на зажимы 23 и 24. Допустим, что в одном из 5-вольтных блоков 1-3 питания произошла неполадка, например оказался неисправ ным источник 13 энергии в блоке 1,тогда сигнал с контрольного вывода 14 идет на низком уровне, вызывая затухание индикаторной лампы 15 и отключение...

Номер патента: 1350754

Опубликовано: 07.11.1987

Авторы: Гуецкий, Яценко

МПК: H02J 9/04

Метки: конденсаторному, токоподвод, электробуру

...подключена к конденсатору 14электробура 15, Верхняя кабельнаясекция подключена к наземному источнику 16 питания через токоприемник 17,Подключение токопадвода осуществляется следующим образом. 35К фазе А источника питания череззаземленное кольцо 18 токоприемника17 подключается бурильная трубка 2,которая с помощью кабельной секциинижнего заземляющего переводника 19 40соединяется с одной из фаз электрабура 15. К фазе В источника питания чевается. После этого к фазе С остаетсяподключенным электрабур через кольцоконтактного соединения, Эта исключаетслучаи неполной отработки долот ипроведения дополнительных спускоподъем:ных операций, вызванных пробоем изоляции. 2 ил,рез токоприемник 17 подключается провод 3 кабельной секции, который...
