Миничев

Номер патента: 1829089

Опубликовано: 23.07.1993

Авторы: Астафьев, Вагнер, Краус, Миничев, Пинский, Рыбаков

МПК: H02K 1/18, H02K 5/15

Метки: электрическая

...вид спереди; на фиг.2 - вид сбоку на фиг,1 со снятым левым подшипниковым щитом; на фиг.З - сечение А-А на фиг.2; на фиг.4 - сечение Б-Б на фиг,2; на фиг,5 - сечение А-А на фиг.2 (вариант), где: 1 - якорь, 2 - подшипниковый левый щит, 3 - нажимная левая плита, 4 - пакет индуктора, 5- нажимная правая плита, 6- подшипниковый правый щит, 7 - заточка нажимной левой плиты, 8 - заточка нажимной правой плиты, 9 - 11 - стяжные шпильки,Якорь 1 смонтирован внутри машины. Подшипниковый левый щит 2 зафиксирован на посадочной поверхности 7 левой нажимной плиты 3 и посредством шпилек 9-прикреплен к нажимной плите 5, а подшипниковый правый щит 6 зафиксирован на посадочной поверхности 8 левой нажимной плиты 5 и шпильками 10 прикреплен к нажимной...

Номер патента: 1818649

Опубликовано: 30.05.1993

Авторы: Миничев, Фертман, Харченко

МПК: H01R 39/04

Метки: коллектор, электрической

...изображен коллектор, разрез; на фиг,2 - вид на фиг.1.Предлагаемый коллектор содержит фиксирующие коллекторные пластины 1 кольца 2 и 3 и резьбовые элементы 4, которыми в данном варианте являются гайки. Резьбовой элемент 4 имеет выступ 5. Тарельчатая пружина - шайба 6 (фиг.2) расположена в выточке, образующей стакан 7. Возможны различные варианты установки тврельчатых шайб, которые могу быть вызваны необходимостью подбора величины деформации шайб (рабочего хода), или необходимостью увеличения усилия.При работе коллектора в процессе эксплуатации по тем или иным причинам (усадка изоляции, нарушение технологии, перегрев коллектора) усилие сжатия пакета коллекторных пластин может уменьшаться, сравняться и даже стать меньше усилия пружин. В...

Номер патента: 1802900

Опубликовано: 15.03.1993

Авторы: Миничев, Харченко

МПК: H02K 1/30

Метки: ротор, электрической

...направлении ширина. Ребро в попе(54) РОТОР ЭЛЕКТРИЧЕС (57) Сущность изобретени дечник закреплен на валу дольных ребер, Продольн по длине постоянную выс альном направлении выпо дальные, формы. 2 ил. речном сечении представляет собой прямоугольник с постоянной высотой, но с увеличивающейся со стороны привода к противоположной шириной, Таким образом, податливость ребра уменьшается непрерывно, как видно иэ фиг. 2, Это благоприятно сказывается на частях конструкции, особенно сварных швах соединений ребер с валом,Сборка происходит следующим образом,С валом с помощью сварки соединяют элементы крепления (ребра) с заранее.выполненным путем фрезеровки профилем. Обрабатывают под посадку сердечник вал с ребрами с выполнением фрезеровок...

Номер патента: 1786595

Опубликовано: 07.01.1993

Авторы: Миничев, Харченко

МПК: H02K 1/14, H02K 23/22

Метки: постоянного, электрическая

...в предлагаемой конструкции за счет выполнения пазов полюсного башмака неравномерно, по группам, вкаждой из которых выдерживается одно изусловий неравенства, обеспечивается появ 10 ление нового свойства - в более широкомдиапазоне типоразмеров исключаются колебания магнитного потока в зазоре, Такимобразом предложенное решение обеспечивает возможность создания эффективных15 конструкций машин в более широких диапазонах типоразмеров.На чертеже показана электрическая машина.Электрическая машина содержит якорь20 1 с пазами 2 под обмотку и главный полюс 3с пазами 4 под компенсационную обмотку,выполненными в полюсных башмаках. Зубцовые шаги по полюсному башмаку 1 Р и поякорю т отличаются друг от друга более, чем25 на 10%, т.е,...

Номер патента: 1771025

Опубликовано: 23.10.1992

Авторы: Миничев, Пинский, Рыбаков, Харченко

МПК: H01R 39/04

Метки: коллектор, постоянного, электрической

...нажимной шайбы,Новизна предложенного решения заключается в новой совокупности признаков,Сопоставительный анализ заявляемого решения с известным показывает, что выполнение кольца за одно целое с цилиндрическим резьбовым выступом позволяет исключить операций по обработке сопрягаемых деталей, чем обеспечивается упрощение конструкции. 25 30 35 40 45 50 55 Кроме того, благодаря взаимодействиюизвестных признаков с новыми, появляется новое свойство конструкции - воэможность контроля усилия прессовки коллектора. Используя равномерно установленные по окружности кольца отжимные болты можно воздействовать на нажимную шайбу требуемым усилием, т.е, при изготовлении появляется воэможность "зажать" пакет коллекторных пластин строго требуемым...

Номер патента: 1742943

Опубликовано: 23.06.1992

Авторы: Миничев, Харченко

МПК: H02K 5/18

Метки: электрическая

...является превалирующим в процессе охлаждения (тихоходные двигатели), а тангенциальный к выступам поток газа имеет или нулевые, или близкие к нулю скорости. Таким образом, хладагент в такой конструк ции используется неэффективно;Наиболее близкой к изобретению является электрическая машина с газовым охлаждением, содержащая сердечник магнитопровода с чередующимися пазами 30 и зубцами, снабженными на наружной поверхности аксиальными относительно продольной оси выступами.Целью изобретения является повышение эффективности охлаждения. 35Поставленная цель достигается тем, что в электрической машине с газовым охлаждением, содержащей сердечник магнитопровода с чередующимися пазами и зубцами, снабженными на наружной повер хности, аксиальными...

Номер патента: 1721710

Опубликовано: 23.03.1992

Авторы: Миничев, Харченко

МПК: H02K 1/14

Метки: постоянного, электрическая

...упираются в ярмо, исключая выход прокладок за пределы кассеты, В свою очередь как максимальная толщина, так и минимальная толщина набора, определяется необходимым диапазоном регулировок как в радиальном, так и в тангенциальном направлениях сердечника. Должно быть предусмотрено как увеличение толщины набора прокладок, так и уменьшение. Этообеспечивается вместе со всеми оговоренными средствами наличием гарантированного в номинальном положении зазора 9 между сердечником и ярмом по радиальной оси сердечника. Тангенциальное смещение 5 сердечника (ось А) относительно оси Б ярма выполняется переносом прокладок из одной группы в другую. Кроме оговоренных составляющих, пластина может быть снабжена ограничителем 10 аксиального пере...

Номер патента: 1566827

Опубликовано: 30.01.1992

Авторы: Бернацкий, Миничев

МПК: E21C 27/02

Метки: комбайн, очистной

...г(оне когпрог .гэ;,ч .; . звньлг8 и 9, прэем звен арг,:;эа крег вено на корпусе оеэ"ор.звено 9 - лэа роушине 0 г,;г, ус .бирки Б . Зв:н л 8 9 и поза -ьл шарлиргэгэгс эчогоззс г1566827 оставитель Д.Бильскаехред А.Кравчук ктор М. Самборска ионова едактор Заказ 797 Тираж 226 ПодписноВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., д /5 КНТ ССС одст ельский комбинат Патент", г.ужгород агарина, 10 Пр о-и корпусе дробилки 5 закреплен ее исполнительный орган 11, Комбайн установлен на забойном конвейере 12, Поскольку дробилка 5 шарнирно подвешена на поворотном редукторе 2, то изменение его положения автоматически приводит к изменению положения дробилки, поэтому угол поворота последней относительно...

Номер патента: 1690087

Опубликовано: 07.11.1991

Авторы: Миничев, Харченко

МПК: H02K 3/50

Метки: постоянного, электрической, якорь

...варианте крепежный элемент изолирован путем прессовки,й выпечки, например с применением стеКлвтканевых материалов, пропитанных в лаке. Кольцо 3 имеет изоляционную манжету 8. В этом варианте крепежный элемент при радиальной его установке зафиксирован в кольце 3, Возможны аксиальная его установка и фиксация в ребре 9 обмоткодержателя, например, по оси 10. Во всех случаях другой конец 11 крепежного элемента расположен между соседними выводными концами уравнителей (фиг,З). Для плотной фиксации в зоне выводных концов при наличии свободного пространства между ними (КОторое во многих случаях имеется) между выводными концами уравнителей.расположенными по обе стороны от крепежных элементов, установлены уплотнительные прокладки 12,...

Номер патента: 1678829

Опубликовано: 23.09.1991

Авторы: Громов, Квитко, Кирсанова, Миничев, Тихонова

МПК: C12N 1/12

Метки: антисыворотки, водорослей, водоросли, выявления, зеленой, одноклеточной, предназначенной, сноriсysтis, штамм, этих

...антигенов водорослей по реакции преципитации с антисывороткой к, штамму ф- 1 с указанием шифра штаммов (подробная их характеристика приведена в табл. 2), буквой С обозначена антисыворот 5 10 15 20 25 25 30 35 40 45 50 53/1 М - 77/11, а фиг. 26 - реакцию неидентйчйости, отсутствие антигенов в гомогенатах клеток штаммов М - 42/1, М - 15/2 и гетерологичность антигена у СА 1 - 362.Размножение клеток штамма Ф - 1-1 производят на плотной среде Б с добавкой 15 г агар-агар на 1 л и 1, г.пептона при освещенности 4000 лк (от люминесцентных ламп) и температуре 20 - 25 С. Через неделю после посева на чашке Петри появляется сплошной газон водорослей - колонии зеленого цвета, При суспензировании этих клеток образуется гомогенная взвесь, без...

Номер патента: 1656616

Опубликовано: 15.06.1991

Авторы: Алесюк, Кузьмин, Миничев, Николаев, Плоткин, Фертман, Харченко

МПК: H01R 39/04, H02K 13/04

Метки: коллектор, электрической

...эффективност ь охлаждения соединений коллектора с обмоткой, а 5следовательно, снижая температуру проводников и потери в них. Для удобства представления образованная поверхностьколлектора. расположенная по окружности,на фиг. 5 развернута в линию, 10Как видно из фиг, 6, петушки соединены, например, пайкой твердым припоем споверхностями 11 коллекторной пластины,После сборки таких пластин в пакет вместесастями 3 прокладок, в которых заранее 15выполнен вырез 6, и прессовки пакета вприспособлении (не показано) протачиваютконусы под стяжные кольца 12, устанавливают изоляционные манжеты 13. С помощьюболтов 14 скрепляют коллектор и после формовки протачивают канавку 15, необходимую для входа фрезы при продораживанииколлектора. Соединяют...

Номер патента: 1654924

Опубликовано: 07.06.1991

Авторы: Липатов, Миничев, Пинчук, Харченко

МПК: H02K 1/10

Метки: добавочный, полюс, постоянного, электрической

...обычно зазоры между ЗОдобавочными полюсами машины постоянНого тока и якорем сравнимы с толщиНой полосы, например при толщинеполосы 1-2 мм зазоры могут быть 8 -15 мм. В данном случае полоса 3 своейсредней частью проходит в пазах 7сердечника 2, которые образованы путем штамповки части листов одновремен-но с вырубкой пазов, Крайние частиполосы примыкают к противоположным - 4боковым сторонам в катушки 1. Дляизоляции катушки 1 от сердечника 2и от полосы 3 использованы детали9 изоляции. Средняя часть полосы может располагаться не только с торца, 45выходящего в зазор, цо и с торца,примыкающего к станине,Для установки полюса в магнитопроводе. сердечник 2 содержит резьбовые,отверстия (не показаны)в стеРжнях 10.Для прохода болтов имеются...

Номер патента: 1582239

Опубликовано: 30.07.1990

Авторы: Миничев, Фертман, Харченко

МПК: H01R 39/04

Метки: коллектор, электрической

...прессовки с нацала до касания головки опорной поверхности происходит через тарельцатую пружину. Форма тарельцатой пружины обеспечивает оптимальные значения этих усилий при необходимой, поддающейся простому контролю величине рабочего хода, которые легко подобрать (как указано выше). После касания головки поверхности прессовка пакета коллекторных пластин происходит по общепринятой схеме, Естественно, что в новом, нормально выполненном и нормально эксплуатируемом коллекторе, величина осевого усилия, приходящего на каждый элемент, выше усилия, создаваемого пружинами,Коллектор работает следующим образом.При работе коллектора в процессе эксплуатации по тем или иным причинам (усадка изоляции, нарушение технологии, перегрев коллектора) усилие...

Номер патента: 1539909

Опубликовано: 30.01.1990

Авторы: Миничев, Харченко

МПК: H02K 3/52

Метки: полюс, электрической

...нескольких планок 6 подлине сердечника (фиг. 3). Возможновыполнение внутренних вырезов 8 (фигли 6) в планке 6,Сборку полюса (Фиг. 1 и 2) осуществляют следующим образом.На сердечник надевают катушку 2,устанавливают изоляционные прокладки4, которые не доходят по вьсоте допазов 5, в пазы 5 устанавливают планки б, после чего через вырезы 8 вставляют в зазор 3 между катушкой 2 и сер децником 1 элементы 1 в виде угольников или П-образных прокладок, причемих верхние части 7 остаются расположенными в вырезах 8 и фиксируют планки 6, запирая упоры 9, утопленные в . пазах 5. Для плотного крепления катушки используют специальные тонкие уплотнительные прокладки (не показаны),При длинных полюсах (фиг, 3) возможен следующий вариант сборки,На...

Номер патента: 1517875

Опубликовано: 30.10.1989

Авторы: Евдонин, Житний, Кулаковский, Миничев, Несветов, Чемоданов

МПК: A01K 61/00

Метки: мидий, сбора

...срок,х экспозиции, лают грд.фнки (фиг. 7 О). По осц орлица гр - фиков отложена длина раковцны, цо Оси дб.сцисс п.цтццсть моллюсксв. Нд фи(.предстдвлецз размс рная структура псс(ления, ца фиг. 8 результаты исс.)едовдния размерной структуры моллюсков 1 груп- О пы на 1, 5, 8, 10, 20 е схтки экспозиции. Характер кривой каждого из сроков экспозиции отображен на графике. На фиг. С( Оказдна рдзл(ерцц-частотная струкура мили и 1 г р 1 и и ы в сютветствукпцие сроки экспо(иции; на фиг. 10 - рдзмерно-чдстс)гные характеристики моллксков 111 группы в разные сроки экспозиции.д модельсм поселении чаксилумы плот .ности (скол200 экзч-) выцалак)т нд милий с длинси раковины 20 и 40 мм (фцг. 7.20 В 11 группе моллюсксв (фиг. 8) пик ч,(ксичуча...

Номер патента: 1480022

Опубликовано: 15.05.1989

Авторы: Миничев, Харченко

МПК: H02K 1/10

Метки: постоянного, электрическая

...машины постоянного тока.Электрическая машина постоянного тока содержит ярмо магнитопровода 1 10 с закрепленными с помощью болтов 2 добавочными полюсами 3 . Сердечник 4 полюса 3 выполнен шихтованным и содержит заложенный в его тело стержень 5, с резьбовыми отверстиями 6 15 под болты. Причем стержень и окружающая его часть 7 сердечника расположены в выемках ярма магнитопровода 1, находящихся на оси симметрии добавочных полюсов 3. Радиальные расстоя ния от наружной поверхности ярма до наиболее удаленной от нее точки поверхности стержня меньше толщины ярма.Стержень 5 и окружающая часть 7 сердечника располагаются на пути основного потока Ф главныхполюсов (не показаны), который создается при работе машины. Размещение части 7 сердечника,...

Номер патента: 1473011

Опубликовано: 15.04.1989

Авторы: Миничев, Харченко

МПК: H02K 3/32

Метки: полюс, электрической

...полюс (фиг. 1 и 2)электрической машины содержит ка тушку 1 с элементами 2 крепления ее на сердечнике 3 . Элементы изоляции выполнены в виде плоских шайб 4. Шайбы 4 состоят из отдельных прямоугольных планок 5, концы которых 2 О снабжены прямоугольными пазами 6, в каждый из которых входит часть 7 сопряженной планки, прилегающая к ее пазу (фиг, 3 и 4), причем планки образуют прямые углы 8 элемента 25 изоляции. За счет выступающих частей 9 планок надежно удерживаются крайние витки 10 катушки от смещений, возможных в условиях работы машины при усиленных вибрациях и 30 тряске. При этом обеспечивается минимальная площадь элементов изоляции при высокой технологичности их изготовления из планок простой конфигурации. Выполнение...

Номер патента: 1469354

Опубликовано: 30.03.1989

Авторы: Миничев, Ташлыков

МПК: G01C 15/12

Метки: вертикальную, выработки, выработку, горной, одну, ориентирования, подэтажной

...некоординируемый (свободный) отвес 0 и опускают его до нижнего основного горизонта 3, причем расстояние от точки В до отвеса 0 должно быть близ ким к максимальному в пределах вертикального восстающего 2, Проектируют с помощью отвесов на нижний основнойгоризонт 3 створ опорного стана ЛВ,проекцию которого на основном горизонте 3 задают второй точкой В.и несф 5координируемым отвесом Ос (отрезок ВОс,фиг.2).При проектировании опорного станаАВ верхнего ориентируемого горизонта1 на основной горизонт 3 отрезком ВОсориентирование подэтажа сводится кпроложению обычного теодолитного ходаот существующих точек съемочной сетиосновного горизонта 3, т.е. предварительному закреплению маркшейдерскимизнаками точек установки теодолита ицентрированию...

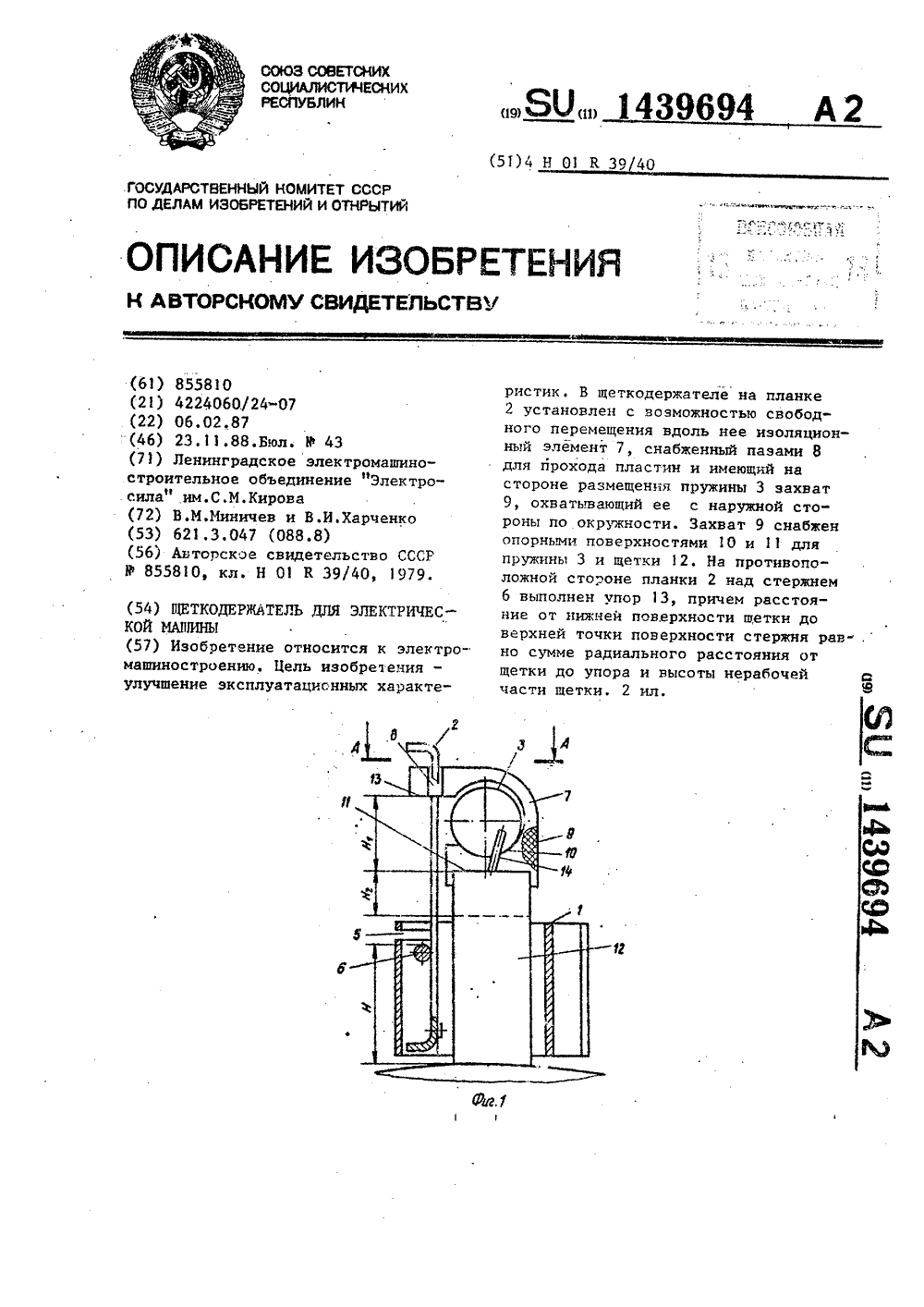

Номер патента: 1439694

Опубликовано: 23.11.1988

Авторы: Миничев, Харченко

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...с возможностью свободного перемещения вдольнее изоляционный элемент 7, снабженный пазами 8 для прохода пластин 4.Со стороны пружины изоляционный элемент 7 имеет захват 9, охватывающийс наружной стороны по окружности цажцмную пружину 3, и снабжен опорнымиповерхностями 10 и 11 для пружины ищетки 12. На противоположной сторонепланки 2 изоляционный элемент 7 имеет упор 13, расположенный над стержнем 6, являющимся в устройстве одновременно ограничителем перемещения щетки 12 при ее предельном износе,Рас тояние Н от рабочего торцащетки 12 до поверхности стержня 6,обращенной к упору 13, равно суммерасстояния Н,1 от нерабочего торца.Эщетки в направлении ее продольнойоси до упора и высоты Н нерабочейчасти щетки, Нерабочая часть...

Номер патента: 1432669

Опубликовано: 23.10.1988

Авторы: Грузинцев, Данилов, Левин, Миничев, Платонов, Фертман, Шуб, Юдин

МПК: H02K 15/02

Метки: магнитопровода, машин, пакета, электрических

...покрытием на прессе 5.На прессе 5 осуществляют за одинхад пуансона вырубку сразу двух заготовок, которые при помощи транспортера 6 подают в блок 7 ориентациизаготовки па стороне, где осущестВляют пОВорот одной из заготОвок пастороне. Из пресса 5 абе заготовкивыходят с заусенцем, направленнымвниз, после ориентирования одна иззаготоваК Вьгхадит с заусенцем, направленным вверх.Далее абе заготовки па транспортеру 8 подают в блок 9 ка.ссетирования и каждую кассетируют В соответствуюший магазин 10 или 1 припомощи манипуляторов 12.,Таким образом, в магазин 10 набираются заготовки с заусенцами, направленнымизверх, а в магазине 11 - с эаусен 50цами, направленными вниз.Далее магазины 10 и 11 устанавливают на устройство дпя сборки...

Номер патента: 1363353

Опубликовано: 30.12.1987

Авторы: Миничев, Симис, Харченко

МПК: H01R 39/04

Метки: коллектор, электрической

...Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1136335Изобретение относится к электромашиностроению и касается коллекто"ров электрических машин постоянноготока.5Цель изобретения - повышение надежности путем обеспечения равномерНОСТИ ИЗОЛЯЦИОННОГО СЛОЯНа чертеже изображен предлагаемыйколлектор, разрез. 10Коллектор содержит металлическийкорпус 1 с трапецеидальными кольцевымц канавками 2, В последних размещены хвостовики 3 коллекторных пластин 4, Хвостовики 3 также имеют тра Гпецеидальную форму. Зазор между корпусом 1 и коллекторными пластинами4 заполнен пластмассой 5. К однойстороне канавки в зоне угла у большего основания трапеции примыкает дополнительная кольцевая полость 6,соединенная с...

Номер патента: 1339762

Опубликовано: 23.09.1987

Авторы: Миничев, Симис, Харченко

МПК: H02K 3/52

Метки: полюс, электрической

...меньший модуль упругости, чемматериал упругого элемента, Например,если упругий элемент выполнен из высокоуглеродистой пружинной стали, тофиксатор - из низкоуглеродистой стали. Фиксатор своей частью 6 охватывает отогнутую часть 7 упругого элемента и содержит на своем свободном конце 8 заходящие с боковых сторон упру 30гого элемента внутрь Б-образной егочасти захваты 9 Заготовкой для фиксатора может быть или Т-образнаяпластина (фиг, 2), или пластина сбоковыми разрезами 1 О (фиг, 3), полученными путем штамповки 35Сборка полюса происходит следующимобразом.После установки на сердечнике 1катушки 2 с элементами изоляции между сердечником и катушкой устанавли 2вают изогнутую Г-образную заготовкукак показано штрихпунктиром (фиг...

Номер патента: 1339702

Опубликовано: 23.09.1987

Авторы: Миничев, Симис, Харченко

МПК: H01R 43/06

Метки: коллектора, сборки, электрической

...тех.: нологии на заключительном этапе сборки.На фиг,1 показан коллектор элект рической машины в процессе сборки; 1 р на фиг.2 - разрез А-А на фиг.1.Способ изготовления коллектора электрической машины осуществляют следующим образом.Коллекторные пластины 1, имеющие 15 выступы 2, вводят в кольцевые канавки 3, имеющие форму ласточкина хвоста, втулки 4. Ввод осуществляют через продольный паз на наружной поверхности втулки (не показан). Уста О навлицают между пластинами изоляционные прокладки 5, вводят их радиально с наружной стороны коллектора. Вследствие того, что коллекторные пластины могут быть смещены относи тельно своего рабочего положения ра. - диально наружу коллектора, большинство изоляционных пластин свободно установлено....

Номер патента: 1339701

Опубликовано: 23.09.1987

Авторы: Гейдебрехт, Миничев, Симис, Харченко

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...путем штамповки выполнен выступ 16,который Расположен В пазу 7 и достигает щетки. Условие достижения. фиг.1 и 3) щетки выполнено в томчисле и для расположения щетки вгнезде со сборочным зазором 1 , который всегда имеется в реальном устройстве."При этом образован упор 17планки с закрепленнОЙ на ней пружинойв щетку 3. С помощью этого упора нащетку воздействует тангенциальнаясоставляющая Р усилия пружины, засчет которой щетка оказывается прижатой к стенке 4 корпуса и отодвинутойот противоположной стенки гнезда навеличину зазора (фиг.1 и 3). Планка в данном положении удерживается в радиальном направлении за счет установочных выступов 15, а в тангенци- альном направлении - стержнем 11.При этом в нижней части планки 9 плоскость 18,...

Номер патента: 1330679

Опубликовано: 15.08.1987

Авторы: Миничев, Симис, Харченко

МПК: H01R 39/04

Метки: коллектор, электрической

...хвоста. В аксиальные пазы устанавливают запорные планки 6 (фиг. 3), 2 имеющие трапецеидальный профиль в поперечиом сечении, а по длине - профиль, соответствующий профилю кольцевых канавок коллекторной втулки. Планка 6 фиксируется в паэу с помощью отжимных винтов 7. По крайней мере на одной боковой стороне выступа 4 коллекторной пластины 3 выполнена продольная выемка 8.Коллекторные пластины разделены изоляционными прокладками 9. После35 опрессовки пакета коллекторных пластин в полость между пакетом и коллекторной втулкой заливается пластмас 79 2са 1 О, например эпоксидная смола с отвердителем. Полости коллектора перед заливкойгерметично закрыты цилиндрами 11, которые образованы намоткой стеклоленты, промазанной эпоксидным клеем, Величина...

Номер патента: 1275653

Опубликовано: 07.12.1986

Авторы: Миничев, Симис, Харченко

МПК: H02K 3/52

Метки: полюс, электрической

...10,к которым приварены упорные пласти"ны 11. Стержень 12, заложенный в паз13 сердечника, служит для крепленияполюса в машине с помощью резьбовыхотверстий 14, Кроме того к стержнюприжаты планки 3,На фиг. 3-б изображен полюс, у которого выступ 7 выполнен из изоляционного материала в виде отдельного элемента, зафиксированного в одном дополнительном отверстии 15 выполненном в наружной пластине, Возможны и другие варианты фиксации. напри- мер в двух открытых на стороне боко- вых граней пластин, отверстиях и т.п, Выступ снабжен сопряженным с обращенной к катушке поверхностью 1 б пластины внутреннего слоя упором 17, посредством которого выступ прижат к катушке. В этих вариантах содержится дне пластины 5.Предлагаемая. конструкция полюса...

Номер патента: 1265901

Опубликовано: 23.10.1986

Авторы: Миничев, Симис, Харченко

МПК: H01R 39/40

Метки: узел, щеточный, электрической

...упомянутом (выведенном) положении и плоскостью, касательной (на фиг. 1 - прямая ВС) и нажймной пружине 4 со стороны щетки 5 и проходящей через линию пересечения (на фиг. 1 - точка В) плоскости планки 3 в указанном положении с обращенной к планке боковой поверхностью 14 щетки 5, На фиг. 1 позицией 15 обозначена стенка окна в корпусе 2 под щетку 5.Устройство работает следующим образом.С помощью установочных выступов 8 планка 3 при расположенной на щетке пружине (на фигурах не показано) фиксируется в пазах 9 корпуса 2. Опорные выступы 7 при этом служат ограничителями перемещения планки. Ьоковые выемки 11 обеспечивают возможность ввода и вывода планки в корпус. Отогнутая нижняя часть 12 планки и упор 13 вместе со стержнем 10 обеспечивают...

Номер патента: 1252847

Опубликовано: 23.08.1986

Авторы: Миничев, Симис, Харченко

МПК: H01R 39/40

Метки: токосъема, электрической

...щетка 2, на которую воздействует нажимная пружина 3. Между ними установлен изолирующий элемент 4, выполненный в вице двух пластин, соедипешых перемычкбй 5. Соприкасающаяся с пружиной поверхность перемычки 5 выпо 31 нена в виде части вогнутой поверхности цилиндра, ось которого сдвинута относительно центральной продольной оси 6 щетки в тангенциальном направлении в сторону места 7 крепления пружины в корпусе щеткодержателя на длину тацгенциального зазора дфиг.2 и 3 ), которая опре. деляется соотношением которой задан размер 8 , может как совпадать, так и не совпадать со стенкой окна под щетку. Таким образом, размер 3О.При выполнении укаэанного соотношения смещенный относительно центральной продольной оси щетки рулон спиральной...

Номер патента: 1233232

Опубликовано: 23.05.1986

Авторы: Миничев, Симис, Харченко

МПК: H01R 39/22, H01R 39/40

Метки: токосъема, электрической

...для электрической машины, 10 продольный разрез.Устройство содержит щетку 1, на-, пример, выполненную разрезной иэ двух частей. На щетке размещен изолирующий элемент, выполненный из 15 упругого изоляционного материала в виде двух пластин 2, которые соединены в верхней части перемычкой 3, Пластины установлены в направляющих пазах 4, которые выполнены в верхней ро части щетки 1. Изолирующий элемент зафиксирован с возможностью ограниченного перемещения в пределах установочных зазоров (не показаны) на щетке посредством по крайней мере 25 одного из отогнутых концов пластин 2, которые установлены в перпендикулярных к направляющим пазам 4, например, глухих отверстиях 5, выполненных в щетке 1. Между пластинами 2 изолирующего элемента в...

Номер патента: 1206877

Опубликовано: 23.01.1986

Авторы: Кожевников, Макарова, Миничев, Симис, Харченко

МПК: H02K 9/18

Метки: электрическая

...машина (Фиг. 1-4) содержит теплообменник 1, имеющий 15 отделенные друг от друга, стенками 2 каналы 3 для прохода хладагентов 4 и .5, В каналах между стенками расположены зигзагообразные разделители 6 с установленными на их краях 7 выполненными Ц -образной Формы и образующими диффузоры уплотнительными элементами 8, Каждый уплотнительный элемент охватывает и надежно удерживает по крайней мере два соiрика сающихся со стенками зигзагообразных разделителя (изображенные на Фиг, 3 и 4 уплотнительные элементы охватывают соответственно 4 и 3 разделителя) каждый из которых развернут отРо носительно соседнего на 180 вокруг оси 9 симметрии, проходящей вдоль линии их стыка. Хладагент 4 прогоняется через внутренние полости ма- шины по...
