Висленев

Номер патента: 1808585

Опубликовано: 15.04.1993

Авторы: Висленев, Гаврилов, Горшков, Костоусов, Сушкин

МПК: B23K 1/00, B23K 23/00

Метки: металлических, соединения, труб

...15 с торцом трубки. Разогреваясь от трубки, припой плавится и заполняет кольцевой зазор между трубками 1 и 2, образуя плавную галтель в месте перехода от одной трубки к другой, 20П р и м е р, Пайка производилась на образцах из медной трубки размером 6 х 1 мм, поставленной на глубину 10 мм в медную трубку 8 х 1 мм. Припой и флюс применялись обычные, как для пайки с 25 традиционным разогревом пропано-кислородным пламенем. Пайки выполнялись в различных положениях трубок: вертикального до горизонтального. Для нагрева использоваласьтермитная шашка отпатрона 30 ПА - 50 (ТУ 84-547-80). В нее плотно вставлялась графитовая втулка с толщиной стенки 4 мм и внутренним диаметром 8 мм, Асбестовая шайба имела толщину 3 мм и диаметр 60 мм. 35...

Номер патента: 1803948

Опубликовано: 23.03.1993

Авторы: Висленев, Горшков, Лазаревский, Тепляков

МПК: H01R 4/00

Метки: контактного, соединения

...пластины 7 со стороны направления изгиба этой биметаллической пластины при повышении температуры (фиг. 4 а). При визуальном осмотре контактного соединения с торца болта 3 наблюдается маркировка 8.При эксплуатации электрического соединения до момента ослабления резьбы сверх допустимой нормы, концы пластин взаимно смещаются в направлении,перпендикулярном плоскости основания. Эти концы по мере деформации пластин 6 и 7 сближаются друг с другом (фиг. 4 б). При отключении электрооборудования пластины 6 и 7 возвращаются в исходное положение (фиг. 4 а), При визуальном осмотре отключенного контактного соединения с торца болта 3 наблюдается маркировка 8.При эксплуатации электрического соединения после момента ослабления резьбы сверх допустимой...

Номер патента: 1798241

Опубликовано: 28.02.1993

Авторы: Висленев, Годин, Горшков, Тепляков

МПК: B63B 3/00, B63B 9/00

Метки: монтажа, оборудования, фундаменте

...и может быть использовано при монтаже оборудования нэ судах.Цель изобретения - сокращение трудоемкости монтажа,Поставленная цель достигается тем, что при монтаже оборудования на фундаменте, преимущественно подключаемого к судовой электроэнергетической установке, содержащем установку прокладок между оборудованием и фундаментом, прокладки изготавливают из вулканизируемого токо- проводящего материала, вулканизацию которого выполняют при температуре внешней среды до подключения оборудования к указанной установке.Способ осуществляется следующим обивают из вулканизируем го материала, наприме ЭТ, прокладки, ко форме опорных поверх ания, Устанавливают пр орудованием и фундам ерстия лап оборудовани верстия та) болт имеюще ткость) и оборудо вают...

Номер патента: 1781752

Опубликовано: 15.12.1992

Авторы: Висленев, Голованев, Горшков, Лазаревский, Тепляков

МПК: H01R 17/04

Метки: кабеля, подсоединения, соединителю, узел, экранированного, электрическому

...перегибаной гайки.. ют через фланец 6 и натягивают вдольНедостатком известного устройства яв- цилиндрической поверхности втулки 4,ляется недостаточная надежность и пожа уменьшая диаметр до полного прилегания к ростойкость при осевых нагрузках, поверхности этой втулки. Надвигают на циобусловленные низкой коррозионной стой- линдрическую поверхность втулки 4 втулку костью при. работе соединителя в агрессив до упора, зажимая экранирующую плетенной среде, например, в морской воде, ку 9 между фланцами 6 и 7. После этого конденсирующейся на соединителях, ис втулки 4 и 5 с кабелем 10, припаянным к пользуемых на судах, Возникающее при внутренним контактам разъема(на чертеже этом ухудшение качества заземляющего не показаны), устанавливают...

Номер патента: 1776995

Опубликовано: 23.11.1992

Авторы: Висленев, Горшков

МПК: G01D 21/00, G01R 31/04

Метки: объекта, ресурса, технического

...реализуется следующим образом.Измеряют начальную величину определяющего ресурс параметра технического обьекта, например, переходное сопротивление контактного соединения (точка О, подвергают этот объект циклическому воздействию номинальных и форсированных факторов, а именно, воздействию номинальных эксплуатационных факторов (в случае выбранного примера - воздействию номинальной токовой нагрузки при нормальных условиях окружающей среды) и после заданного промежутка времени фиксируют величину определяющего ресурс параметра (точка 2), затем режим формируют (например, путем повышения токовых нагрузок в условиях повышенной температуры и влажности окружающей среды). Между циклами измеряют приращение величины определяющего параметра (точка 3)....

Номер патента: 1737582

Опубликовано: 30.05.1992

Авторы: Висленев, Горшков, Кузьмин

МПК: H01R 13/02

Метки: контактная, пара

...недостаточной надежностью изза неравномерного расположения а-пятен по рабочим поверхностям, КДЦелью изобретения является повышение надежности путем равномерного расположения а"пятен по рабочим поверхностям КД и связанных с ним эон перегрева.Цель достигается тем, что в контак.тной паре с рифлеными рабочими поверхностями, у которой рифления одной рабочей поверхности расположены под углом к риджениям другой, рифления обоих рабочих поверхностей контакт- деталей выполнены с постоянным шагом и на рабочие поверхности нанесены дополнительные рифления под углом к основным рифлениям, при этом шаги основных и дополнительных рифлений связаны соотношением(Ч,/Ч) - (8/г)1ц,- ч,Дсг;РфР, Р фГ( ч,сР,где Р 1- шаги основных рифлений;Ч, Ч - шаги...

Номер патента: 1733960

Опубликовано: 15.05.1992

Автор: Висленев

МПК: G01N 3/28

Метки: контактных, оценки, проводников, свойств

...С2,- время, с,алмазную иглу под нагрузкои в течение заданного времени, измеряют размер отпечатка и определяют по полученным данным,твердость по Майеру, с учетом которой исудят о контактных свойствах,Однако известный способ не обеспечивает достаточной точности определенияконтактных свойств проводниковых материалов, на поверхности которых во время монтажа и эксплуатации контактныхсоединений образуются окисные пленки.Цель изобретения - повышение точнаНа плоский горизонт верхности испытуемого м ливают алмазный кон вершине 1200, к которому рированную прижимную1733960 Составитель Ю,ВисленевТехред М.Моргентал Корректор Т,Малец Редактор А.Огар Заказ 1664 Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ...

Номер патента: 1723609

Опубликовано: 30.03.1992

Авторы: Висленев, Горшков, Лазаревский, Тепляков

МПК: H01R 43/04

Метки: наконечником, провода, соединения, узел

...10434 - 82 прочность опрессованного соединения должна быть не менее 70 от прочности целой жилы, поэтому силу сжатия при опрессовке назначают близкой к ее оптимальному значению, но при этом не обеспечивается оптимальное значение проводимости,Цель изобретения - повышение надежности узла соединения. Указанная цель достигается тем, что в узле соединения провода с наконечником опрессованная зона зачищенного от изоляции участка провода и лепестков, его охватывающих, имеет переменное сечение, при этом площадь поперечного сечения зоны, обращенной в сторону плоской зажимной части, больше площади поперечного сечения ее противоположного конца. 10 15 20 25 30 35 40 45 50 На фиг.1 изображен наконечник; нафиг,2 - развертка наконечника; на фиг,3...

Номер патента: 1709446

Опубликовано: 30.01.1992

Авторы: Висленев, Горшков, Дзекцер

МПК: H01R 4/30

Метки: контактный, узел, электрический

...взаимодействующими контактными поверхностями 12 и 13(фиг.2),Ори размещении групп узлов в блок, между ними введенц изолирующие прокладки 14.Перед вводам жилы 3 в пазы 7 и 8 сближают на шпильке 9 гайки 10 и тем самым сближают контактные элементы 1 и 6 по направлению друг к другу. При саинчивзнии гаек 10 к концам шпильки 9 контактные элементы 1 и 6 принудительно отдаляютсядруг от друга и разворачиваются вокруг жилы 3, упираясь контактными поверхностями 12 ребер 5 и 13 контактного элемента 1, после чего происходит зажатие жилы 3 в пазах 7 и 8. По мере усиления затягивания возрастает контактное нажатие - давление междуповерхностями 12 и 13. Благодаря развороту контактного элемента 1 относительно5 контактного элемента 6 происходит...

Номер патента: 1700659

Опубликовано: 23.12.1991

Авторы: Висленев, Годин, Горшков, Тепляков

МПК: H01R 4/10

Метки: выполнения, контактного, соединения

...включает образование контактногоэлемента 2, в который заводят проводники , 5 и 6. изгибая конец проводника 6петлей 7, которую по возможности плотнозатягивают, прилагая вытягивающееусилие к проводнику 6, чем обеспечивается заклинивание петли 7 в зазоре и плотное ее охва тывание по поверхности проводника 5.Сдавливая по плоскости основание 1 с контактным элементом 2, вводят контактный элемент в разрезы 3 и 4, совмещая плоскости контактного элемента 2 с плоскостями основания,1.При сдавливании основания 1 с контактным элементом 2 жесткий проводник 6 ограничивает сближение ребер краев кон.тактного элемента 2 в разрезах 3 и 4 с краями основания 1 в этих разрезах, исключая перекусывание проводника 5, а располагаясь по обе стороны от...

Номер патента: 1684839

Опубликовано: 15.10.1991

Авторы: Виллер, Висленев, Дзекцер, Поликарпов, Получанкин

МПК: H01R 4/46

Метки: контактный, узел

...А.Кравчук КорректоР АОбручар Редактор О,Спесивых ПодписноеЗаказ 3510 ирапо изобретениям и открытиям при ГКНТ СС СРВНИИПИ Государственного комитета по из113035, Москва, Ж, Раушская наб., д. 4/5 скнй комбинат "Патент", г.Ужгород, ул. Гагарина, 101оизводственно издательский ком инат Изобретение относится к электротехнике,Цель изобретения - повышение надежности за счет равномерного распРеделения давления вдоль оси присоединяемого кабеля,На фиг1 изображен контактныйузел, на фиг. 2 - то же, при соединении двух кабелей, 1 ОКонтактный узел содержит два прижимных контактных элементе 1 и 2,имеющих симметричные скосы 3 и 4,Соприкасающиеся поверхности контактных элементов выполнены с выступами5 и впадинами 6, под прямым угломк которым...

Номер патента: 1617502

Опубликовано: 30.12.1990

Авторы: Бродов, Висленев, Горшков, Дзекцер, Мелашенко, Проворов, Феськов

МПК: H01R 4/36

Метки: гнездовой, зажим

...чего создается дополнительное расклинивающее усилие. которое способствует удержанию проводника в зажиме. Кроме того, после прекращения действия электродинамических сил зажим ведет себя как подтянутый во время регламентного обслуживания.Из механики известно, что условием работы клина является угол 7 - 8 ( например, ГОСТ 8593 - 81 "Нормальные конусы и углы конусов").Экспериментальная проверка указанной предпосылки подтвердила работоспособность гнездового зажима при указанных углах скоса корпуса и контактного элемен 5 10 15 20 25 30 35 40 45 50 55 та; при угле более 8 происходит ослабление прижима проводника к контактному элементу из-за различных механических воздействий, т,е. в этом случае не выпоняется принцип самоторможения, при...

Номер патента: 1577029

Опубликовано: 07.07.1990

Авторы: Белоусова, Висленев, Орлов, Самосейко

МПК: H02M 7/523

Метки: инвертор

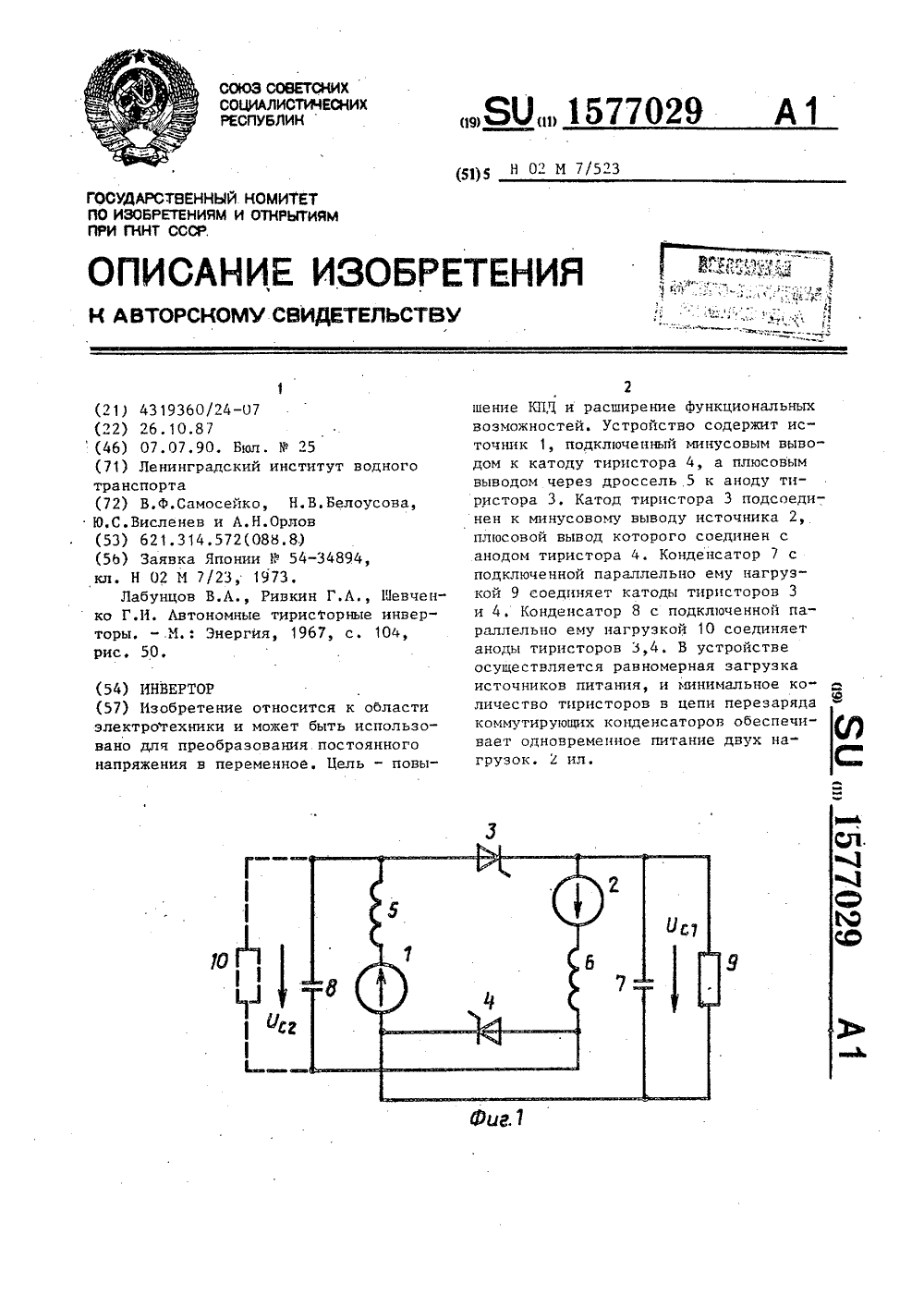

...КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР,(21) 4319360/24 - 07(71) Ленинградский институт водноготранспорта(56) Заявка Японии 9 54-34894,кл. Н 02 М 7/23, 1973.Лабунцов В.А., Ривкин Г.А Иевченко Г.И. Автономные тиристорные инверторы, в .М.: Энергия, 1967, с. 104,рис, 50. шение КПД и расширение Функциональныхвозможностей. Устройство содержит источник 1, подключенньп минусовым выводом к катоду тиристора 4, а плюсовымвыводом через дроссель 5 к аноду тиристора 3. Катод тиристора 3 подсоединен к минусовому выводу источника 2,плюсовой вывод которого соединен санодом тиристора 4. Конденсатор 7 сподключенной параллельно ему нагрузкой 9 соединяет катоды тиристоров 3и 4. Конденсатор 8 с подключенной параллельно ему нагрузкой 10 соединяетаноды...

Номер патента: 1541539

Опубликовано: 07.02.1990

Авторы: Висленев, Горшков, Петров

МПК: G01R 31/04

Метки: качества, контактных, механически, оценки, скрепленных, соединений

...из предельно допустимой величины этого сопротивления Кф 15 КОВВо время эксплуатации при прове 5дении межремонтных испытаний электрооборудования снижают величину электрического сопротивления наблюдаемого контактного соединения до начального значения Ко. (путем переборки) или до значения Й , ) К(например, путем подтяжки болтов тангенциальным сдвигом и т,п.), Определяет время через которое необходимо повторно регистрЙровать величину Р н1 - (к,/к) /ьгде 1 ь - коэФФициент ( 1 ь= 0,1-.0,3),К- предельно допустимая величина электрического сопротивления контактного соединения.При 1 ь ( 0,1 невозможно построитьстатистически достоверную картину изменения К из-за ограниченной точности измерительных приборов, а при03 не обеспечивается...

Номер патента: 1534590

Опубликовано: 07.01.1990

Авторы: Висленев, Горшков, Проценко, Рыдловский

МПК: H02G 3/22

Метки: герметичной, кабелей, переборки, прокладки, пучка

...участкам проходачерез переборки 5.Кабели 1, сгруппированные в пучок11, разделывают и оконцовываютразъемными соединителями 2 (например,штепсельными разъемами), при необхо"димости скрепляют поясками на участках между цилиндрическими корпусами9 и транспортируют на судно,На судне пучок 11 затягивают втрассу до первой по ходу кабельнойкоробки 4. Через уплотнительные элементы 6 этой коробки поочередно вво"дят конец каждого кабеля 1 с соединителями 2, последовательно по ходу кабельного пучка 11 протягивают черезэту кабельную коробку 4 цилиндрические корпуса 9, взаимодействующие суплотнительными элементами 6 кабель-,ных коробок 4, расположенных далеепо ходу пучка 11, устанавливают вуплотнительный элемент 6 первой кабельной коробки 4...

Номер патента: 1394175

Опубликовано: 07.05.1988

Авторы: Виллер, Висленев, Дзекцер, Судиловская, Фукс

МПК: G01R 31/04

Метки: качества, контактных, оценки, соединений

...устанавливается опытным ;путем из расчета 3-10 мин нагрева. Через определенное количество циклов ,устанавливают периодические переры ,вы, в процессе которых проводят замер и регистрацию электрического сопротивления и осуществляют дополнительный нагрев контактных соединений номинальным током до установившейся температуры, которую также замеряют 40 и регистрируют. По полученным экспериментальным данным после окончания ускоренных испытаний строят зависимости электрического сопротивления (фиг. 1) и температуры (Фиг.2) от числа циклов, Затем осуществляют переход от результатов ускоренных испытаний к ожидаемым результатам в условиях эксплуатации. Для этого масштабируют число циклов во времени, По полученной зависимости температуры от...

Номер патента: 1312670

Опубликовано: 23.05.1987

Авторы: Висленев, Проценко, Червяков

МПК: H02G 1/16

Метки: кабелей, многожильных, сращивания, электрических

...Форма опрессовки в сечении: шестигранникдля жил сечением 35 мм и выше, квадрат - для жил сечением до 25 мм . Нацилиндрическую поверхность проточкистержня 3 до опрессовки навулканизовывают в цеховых условиях слой резины 5 по известной технологии. Диаметр нанесенного слоя резины 5 превосходит диаметр стержня, свободного от резины, Закрепленные на жилах контактные элементы плотно в полперекрытия обматывают тонким слоем вальцованной (сырой) резины. После этоговсе сростки обматывают вальцованнойрезиной 6 с заходом на наружные оболочки кабелей 2 и производят вулканизацию сросткаП р и м е р. Сращивают кабели типаКНР 2,5 х 7. С жил кабелей удаляют изоляцию на длине 10 мм, На стержень,изготовленный из латуни, в цеховыхусловиях...

Номер патента: 1302355

Опубликовано: 07.04.1987

Авторы: Висленев, Городецкий, Кузьмин

МПК: H01R 4/34

Метки: контактный, сигнализатором, состояния, узел, электрический

...на токопроводящую пластину 1,то муаровые полосы будут двигаться в туже сторону, что и растр на контактном элементе,При прохождении через контактный узелэлектрического тока происходит нагрев токопроводящей пластины 1 и шайбы 4. Этотнагрев приводит к линейным деформациямтокопроводящей пластины 1 и шайбы 4. Таккак коэффициент линейного расширения токопроводящей пластины не равен коэффициенту линейного расширения части шайбы,выполненной из оптически прозрачного материала, и превосходит его, то шаг д, растратокопроводя щей пластины изменяется набольшую величину, чем шаг д растра шайбы.Вследствие этого растр токопроводяшейпластины 1 перемещается относительнорастра шайбы 4 вдоль токопроводящейпластины 1 в сторону от головки...

Номер патента: 1283149

Опубликовано: 15.01.1987

Авторы: Висленев, Рыдловский

МПК: B63B 9/06

Метки: корпуса, плавучего, средства, строительства

...из цссугцих рам 1 це менее расстояния между двумя водоцецроницаемыми перебор 25 кими. Затем сочленяют несущие рамы 1 в ряд с возможностью углового перемегцеция, например, с помощью гибкой связи, в качестве которой используют трос 2. Трос 2 закрсцлягот ца несущих рамах 1 одним из известных способов, После этого внутри несугцих рам 1 размещают поперечные переборки 3 герметичными проходами 4 для кабслсй, соединители 5 в количестве, соответствующем числу подключаемых модулей (фцг. 1). Устанавливают кабельные подвески 6 (фиг. 2) и затягивают кабельные трассы 7 с одновременным проходом и через кабельные коробки 4 и подключением в соединителях 5, обеспечивая связь всех модулей между собой. Складывают несущие рамы 1 в пирамиду (фиг, 3). Од...

Номер патента: 1246211

Опубликовано: 23.07.1986

Авторы: Висленев, Лукиянчук, Рыдловский

МПК: H02G 3/00, H02G 3/04

Метки: кабельная, трасса

...содержит подвески 1, в которых слоями уложены однородные кабели. В верхнем 3 и нижнем 2 слоях размещены кабели с максимальным поперечным сечением, а в среднем 4 - с минимальным. При таком расположении под действием массы верхних слоев за счет силы трения сцепление между слоями увеличивается, и, можно считать, что при изгибе участка Т проскальзывание между слоями отсутствует. В этом случае момент инерции сечения Т резко возрастает, что позволяет увеличить расстояние между подвесками 1, а следовательно, сократить их число. 4 ил.1246211 Е; - площадь поперечного сечения жил 1-го кабеля, м;а; - расстояние между центральными осями 1-го кабеля и пучка в подвеске, м;1; - момент инерции площади сечения жил г-го кабеля, м;Е - модуль упругости...

Номер патента: 1236561

Опубликовано: 07.06.1986

Авторы: Адаменко, Быков, Висленев, Катышев, Проценко, Червяков

МПК: H01B 17/26

Метки: ввод, герметичный, кабельный

...3 и опрессованы в них со стороны узла 2 герметизации, который выполнен из резины н привулканизирован к корпусу 4 и оболочке кабеля 1. Корпус выполнен с канавками, в которых расположено уплотнительное кольцо 8 и медная прокладка 9, уплотняющие ввод по наружной его поверхности, Ввод на объекте крепится с помон,ью гайки, навернутой на корпус 4.Герметичный кабельный ввод работает следующим образом.Разделанные жилы кабеля 1 пропускают через гильзы 3. После этого выполняют операцию опрессовки жил кабеля в гильзах 3. Затем надевают на гильзы 3 электроизоляционные втулки 5, вставляют в отверстия корпуса 4 изоляционные упругие элементы 6 и 7 и гильзы с опрессованными жилами так, что жилы выходят внутрь объекта. После этого навертывают гайки...

Номер патента: 1206206

Опубликовано: 23.01.1986

Авторы: Висленев, Краснов, Кузьмин, Ляшенко

МПК: B65G 15/00, B65G 51/03

Метки: грузов, транспортирования, штучных

...2.35 Отверстия (фиг. 4) в ленте 6 могут иметь произвольнуо форму, например треугольную (фиг. 3) . Максимальный шаг отверстий ленты 6 имеет центральный ряд отверстий (или два центральных ряда отверстий, если 4 О число рядов отверстий ца ленс 6 четное).В другом варианте лента 6 (фиг. 5) по своей длине разбита на М частей, длина каждой части равна 1 (Мчетное число).Каждый нечетный участок имеет несколько рядов отверстий, которые расцоложены сим метрично над соответствующими рядами отверстий стенки 2. При этом шаг отверстий каждого ряда отверстий нечетного участка увеличивается от одного (первого) края ленты 6 к другому (второму) краю. 111 аги отверстий каждого ряда каждого участка ленты 6 не равны и не кратны шагам огврстий стенки 2.Шаг...

Номер патента: 1120430

Опубликовано: 23.10.1984

Авторы: Висленев, Городецкий, Кузьмин

МПК: H01R 13/02

Метки: контактная, пара

...к увеличению фактической площади касания при сборке контактов, и З 5 следовательно, к уменьшению сопротивЛения, т.е. повышению надежности на начальном этапе эксплуатации 2 3.Недостаток известной контактной40 пары заключается в уменьшении фактической площади касания в процессе эксплуатации, так как боковые поверхности выступов остаются незащищенными для воздуха и подвергаются окислению, Вместе с этим постепенно45 уменьшается радиус а-пятна и сопротивпеиие контактной пары возрастает. Контактная пара работает следующим образом,Совокупность выступов рифленыхповерхностей представляет собой периодическую структуру, аналогичнуюрастру. В результате выполненйя выступов на разных контактных поверхностях с неравными и некратными шагами при...

Номер патента: 1073750

Опубликовано: 15.02.1984

Авторы: Висленев, Городецкий, Кузьмин

МПК: G05B 23/02

Метки: касания, контактов, площади, фактической, электрических

...затем пропускают электрическийток и снова фотографируют в рентгеновских лучах на тот же кадр в мо -мент времени, соответствующий установийдемуся тепловому состоянию, в ре -зультате чего получают муаровую картину, которую подвергают обработкеи анализу,Такое выполнение изобретения даетвозможность определить фактическуюплощадь касания без разборки контакта путем расшифровки муарограммы,возникающей в результате наложенногоизображения двух растров, что нетребует сложной аппаратуры.В качестве рентгеноконтрастноговещества можно наносить свинец в виде растра регулярной структуры, который может быть нанесен в виде параллельных полос, шаг и толщина которых соизмеримы с микровыступамиповерхности контактирующих элементов,На чертеже показана схема...

Номер патента: 996959

Опубликовано: 15.02.1983

Авторы: Висленев, Городецкий, Дзекцер, Краснов, Кузьмин

МПК: G01R 31/02

Метки: качества, контактирования, контактов, электрических

...контакты,На чертеже представлен структурная схема устройства.. Оно содержитисточник 1 импульсного электрического тока, катушку 225 нндуктивности, приемник 3 ультразвуковых воли, линию 4 задержки, блок5 компарации, блок б регистрации.Вы- .ход приемника 3 ультразвуковых волнсоединен с одним из входов блокаи компарации коаксиалъным кабелем 7,996959 формула изобретения Составитель Е.БерезовРедактор К.Волощук Техред Т,фанта Корректор Л.Бокш 926/63 Тираж 708 ВНИИПИ Государственного коми по делам изобретений и от 113035, Москва, ЖРаушска Подписноевта СССРрытийя наб., д 4/5 Филиал ППП фПатент", г, Ужгород, ул. Проектная,Ра 5 ота устройства основана на том, что при оценке качества контактирова ния исключается погрешность измерения,...

Номер патента: 993015

Опубликовано: 30.01.1983

Авторы: Висленев, Городецкий, Краснов, Кузьмин

МПК: G01B 17/00, G01P 3/00

Метки: вращения, частоты

...связанных с ним, устанавливаемых диаметрально противоположно двухкатушек б и 7 индуктивности, жесткосвязываемых с корпусом 8 объекта. Приемниксостоит иэ последовательно соединенных микроФона 9, Фильтра 10 идешиФратора 11, В блок регистрациивходят последовательно соединенныеусилитель 12 и частотомер 13.Устройство работает следующим образом.При включении катушек 6 и 7 (онимогут быть устанбвлены на основании,связанном с валом 5 или вне его) вцепь автогенератора (не показан), врезультате их электромагнитной связис металлическим диском 4 при его вращении последний становится излучателем когерентных монохроматических звуковых волн, эти волны формируют динамическое интерференционное силовоеполе. Посредством формирования динами":ческого...

Номер патента: 943608

Опубликовано: 15.07.1982

Авторы: Висленев, Городецкий, Кузьмин

МПК: G01R 31/04

Метки: качества, контактов, оценки, электрических

...мощности,На чертеже изображена структурная схема устройства для оценкикачества электрических контактов.Устройство включает когерентныегенераторы 1 и 2 монохроматическихколебаний, блок 3 сдвига фазы, блок4 управления, блок 5 вычисленияпериода интегрирования ( частотомеринтегратор б, анализатор 7 спектрамощности, блок 8 сравнения, блок 9эталонов нелинейности. Вэтом блокехранятся нелинейности вольтамперныххарактеристик различных типов пленок, исследуемый контакт 10.За счет измерения на выходе электрического контакта интегральногозначения мощности сигнала отпадаетнеобхолимость в выделении постоянной составляющей в составе тока,проходящего через испытуемый контакт, что позволяет практическиизмерять любые типы...

Номер патента: 911662

Опубликовано: 07.03.1982

Авторы: Висленев, Кузьмин

МПК: H01R 4/00

Метки: контактный, узел, электрический

...расширения болта; Ь - длина болта на участке между головкой и гайкой;В - сопротивление болта;температурный коэффициентлинейного расширения контактных элементов;Ьк - толщина контактного элемента;Н К - сопротивление контактногосоединения.Воздушный зазор между отверстиями в проводниках и шайбах и теломболта нельзя считать эквивалентнымвтулке из нзолируюцего материала,так как он. имеет другие механическиехарактеристчки. Это имеет большоезначение для контактных. Узлов с осевыми усилиями,например, соединенийвоздушных линий электропередачи. Указанные усилия приводят к смещениютела болта и его контакту ео стенками проводников. Кроме того, недоступность контроля указанного зазора в собранном контактном узле непозволяет...
