В п в. г. колчанов, д.б. карпман, е. x. глидер и о.б. градоз

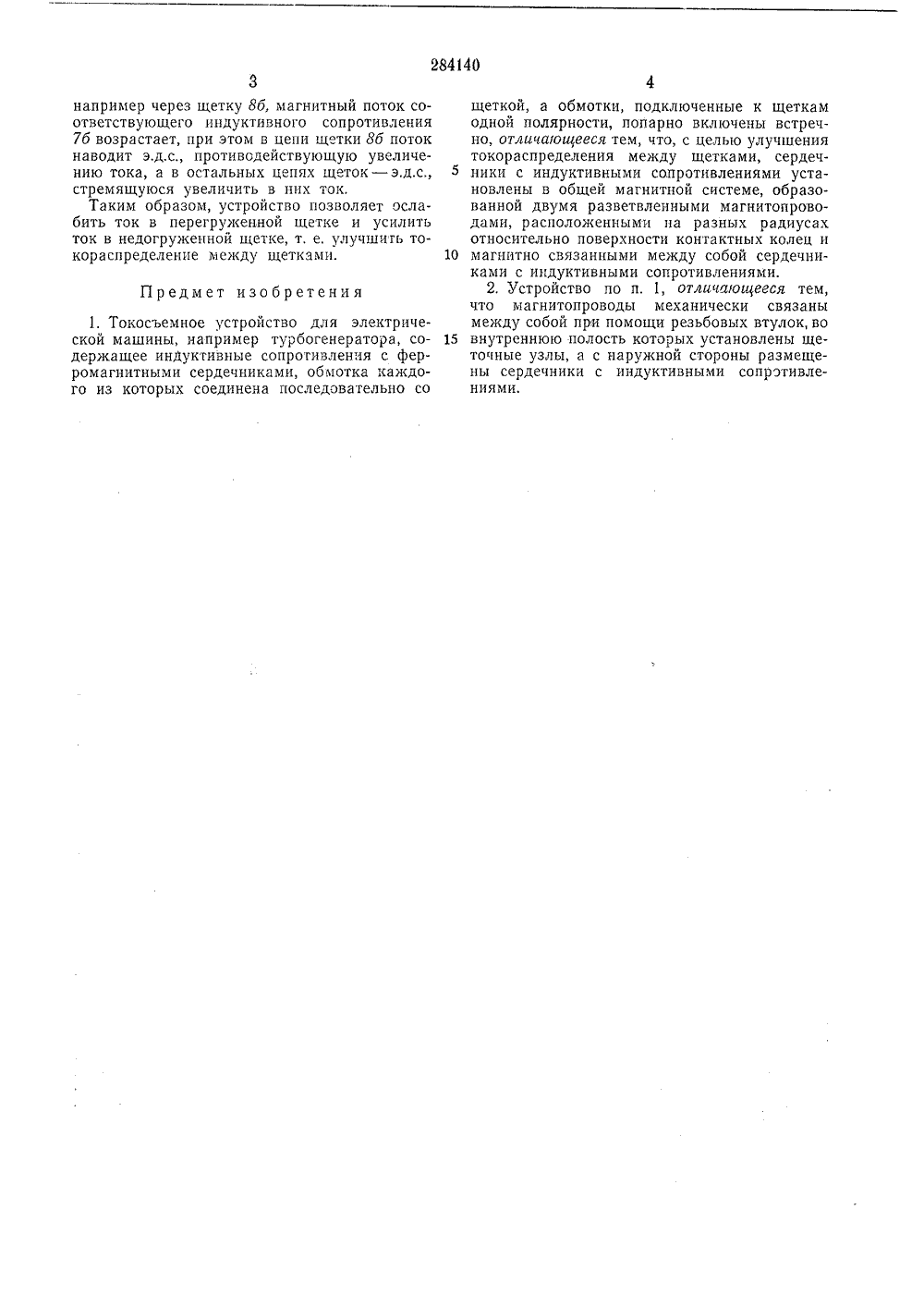

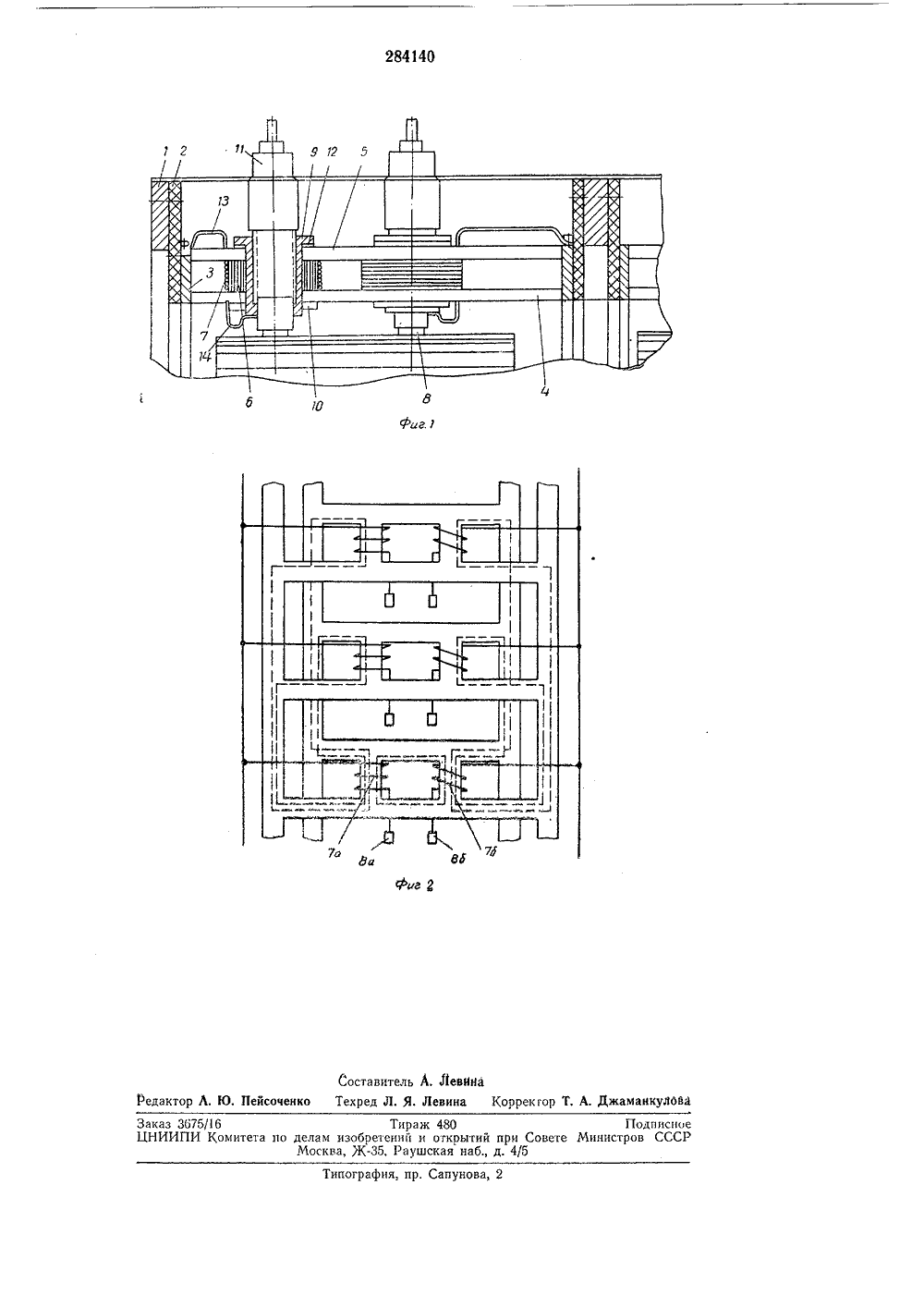

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 284140 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 11.Ч.1969 ( 1346662/24-7)с присоединением заявкиПриоритетОпубликовано 14.Х,1970, БюллетеньДата опубликования описания 24,Х 11.19 Дл, 64/О 1 К Н 01 г 39 комитет ее вобретеиий и ори Совете М СССР"л вител ОКОСЪЕМНОЕ УСТРОЙСТВО ДЛЯ ЭЛЕКТРИ И МАШИНЫ Известны токосъемпые устройства для электрической машины, например турбогенератора, содержащие индуктивные сопротивления с ферромагнитными сердечниками, обмотка каждого из которых соединена последовательно со щеткой, а обмотки, подключенные к щеткам одной полярности, попарно включены встречно.Предлагаемое устройство отличается от известных тем, что сердечники с индуктивными сопротивлениями установлены в общей магнитной системе, образованной двумя разветвленными магнитопроводами, расположенными на разных радиусах относигельно поверхности контактных колец и магнитно связанных между собой сердечниками с индуктивными сопротивлениями,Магнитопроводы механически связаны между собой при помощи резьбовых втулок, во внутреннюю полость которых установлены щеточные узлы, а с наружной стороны размещены сердечники с индуктивными сопротивлениями.На фиг. 1 показано описываемое токосъемное устройство; на фиг. 2 - схема разветвленной магнитной системы устройства.Устройство состоит из корпуса аппарата щеткодержателей 1, к которому через изоляционные кольца 2 крепятся сборные токоведущие шины 8. Между шинами размещены прикрепленные к ним два разветвленных магнитопровода - внутренний 4 и наружный 5, которые нашихтованы из листовой электротехнической стали, Магнитопроводы 4 и 5 объединены в общую магнитную систему ферромагнитными сердечниками б с индуктивными сопротивлениями 7, соединенными со щетками 8 одной полярности, Магнитопроводы механически связаны между собой при помощи 1 О соединительных резьбовых втулок 9 и гаек 10.Во внутреннюю полость каждой резьбовой втулки 9 устанавливается щеточный узел 11, регулировка положения которого в радиальном направлении осуществляется при помощи 15 набора прокладок 12. Индуктивные сопротив.ления 7 посредством соединений 18 электрически связаны с шинами 8, а посредством соединений 14 - с токоведущей частью щеточного узла 11.20 Намотка индуктивных сопоотивлений выполнена в таком направлении, что при равномерном распределении тока между щетками магнитные потоки направлены встречно и взаимно уничтожаются. Так, например, при рав номерном токораспределении между щетками8 а и 8 б (фиг. 2) магнитные потоки обмоток индуктивных сопротивлений 7 а и 7 б, включенных последовательно со щетками, направлены встречно и в сумме равны нулю. При увеличеЗо нии тока, протекающего через одну из щеток,например через щетку 8 б, магнитный поток соответствующего индуктивного сопротивления 7 б возрастает, при этом в цепи щетки 8 б поток наводит э.д.с., противодействующую увеличению тока, а в остальных цепях щеток - э,д.с., стремящуюся увеличить в них ток,Таким образом, устройство позволяет ослабить ток в перегруженной щетке и усилить ток в недогруженной щетке, т. е. улучшигь токораспределение между щетками. Предмет изобретения1. Токосъемное устройство для электрической машины, например турбогенератора, содержащее инДуктивные сопротивления с ферромагнитными сердечниками, обмотка каждого из которых соединена последовательно со щеткой, а обмотки, подключенные к щеткам одной полярности, попарно включены встречно, отличающееся тем, что, с целью улучшения токораспределения между щетками, сердеч ники с индуктивными сопротивлениями установлены в общей магнитной системе, образованной двумя разветвленными магнитопроводами, расположенными на разных радиусах относительно поверхности контактных колец и 10 магнитно связанными между собой сердечниками с индуктивными сопротивлениями.2, Устройство по п. 1, отличающееся тем,что магнитопр оводы механически связаны между собой при помощи резьбовых втулок, во 15 внутреннюю полость которых установлены щеточные узлы, а с наружной стороны размещены сердечники с индуктивными сопротивлениями.пография. пр. Сапунова,Заказ 3675/16 Тираж 480ЦНИИПИ Комитета по делам изобретений и огкрытий при СоветеМосква, Ж, Раушская наб., д. 4/5 Подписное инистров СССР
