Номер патента: 1643531

Опубликовано: 23.04.1991

Авторы: Вайсман, Варнавская, Головко

МПК: C07C 309/30

Метки: алкилбензолсульфокислот, низших

...затем на вход реактора подаютонцентрированную серную кислоту в коичестве 203 от объема этилбензола(8 см) с объемным расходом 8 см(чдалее проводят непрерывную прокачкучерез реактор этилбензопа с тем жеобъемным расходом, На выходе из реактора отбирают раствор сульфопродуктав этилбензоле. Концентрация раствора253 что значительно выше растворимости этилбензолсульфокислоты в этилбензоле, поэтому из раствора черезнесколько минут происходит самопроизвольное вццеление кристаллов сульфокислоты, которые отделяют фильтрованием от этилбензола, а этилбензолвозвращают в цикл. Всего получают15,6 г этилбензолсульфокислоты. Степень конверсии серной кислоты 97)53,Состав полученного продукта, Х;п-Этилбензолсульфокислота...

Номер патента: 1641957

Опубликовано: 15.04.1991

Авторы: Васильев, Головко, Сумин

МПК: E04D 15/06

Метки: приклеивания, рулонного

...при этом крепится контргруз 4. Рукав 5 связывает прижимной рабочий орган с источником воздуха. В плоскости 6 замкнутой камеры, обращенной к приклеиваемому материалу, выполнены щели 7 с образованием совокупности замкнутых контуров, В поперечном сечении щель комбинированная; горловина 8, устье 9 диффузора и конфузор 10, В продольном сечении форма щели обусловлена конфигурацией применяемого режущего инструмента, например, дисковой фрезы.Расстояние между щелями, равное 15 - 60 ширинам щели б определяет рациональную величину равномерного поля давления на приклеиваемый материал на расстоянии 10-20 ширин щели от выхода из устья 9 диффузора,Поток воздуха от источника воздуха через рукав 5 попадает в замкнутую камеру прижимного рабочего...

Номер патента: 1636559

Опубликовано: 23.03.1991

Авторы: Вальц, Головко, Лехно, Пекарский, Тетиор

МПК: E04H 1/00

Метки: возводимое, здание, многоэтажное, склонах, сооружение

...6 вышестоящих блоков оперты на решетки 6 нижних блоков 1 О посредством связей 12.Пространство между блоками 10 используют для образовани внутренних 15дворов 16.Монтаж конструкций зданий,сооружения ведется в следующем порядке.Вначале выполняют работы по удалению растительного слоя и планировке откоса в пределах площади блоков10 и связей 11.Затем выполняют работы по возведению упорных конструкций 9.При достижении бетоном упорных 25конструкций 9 проектной марки производят монтаж решеток 6. После этогомонтируют конструкции каркаса 1 нижних блоков 10. Затем ведут работыпо возведению связей 12,11, объединяющих все блоки 10 в пространствен-.ную структуру.Масса здания, сооружения передается на основание наклонными решетками 6, 14 блоков 10 и...

Номер патента: 1634361

Опубликовано: 15.03.1991

Авторы: Головко, Горовицкий, Жилка, Кожевников, Мищенко, Полевой

МПК: B22D 39/00

Метки: жидкого, ковше, металла, остатка, сталеразливочном

...установлено на кране и включается крановщиком в начале разливки жидкого металла,Устройство для определения остатка жидкого металла в сталеразливочных ковшах может быть выполнено, например, как показано на фиг 2Датчик 1 уровня металла выполнен в виде двух стальных электродов 13 и 14, один из которых соединен с общим проводом, а другой через ограничивающий резистор 2 с источником 3 питания. Генератор 4 импульсов выполнен нэ микросхеме ОО 4,3 - 00 4.4 типа К 155 ЛАЗ В качестве счетчика 9 импульсов использовалась микросхема 005 типа К 155 ИЕ 5, электронного ключа 5 - транзистор Ч Т 17 типа КТ 315 Г, блока 6 сигнализации с исполнительным элементом - реле К 1 и электрическая лампочка Н(.1, Преобразователь 10 кодов состоит иэ микро...

Номер патента: 1629932

Опубликовано: 23.02.1991

Авторы: Головко, Пименов

МПК: H01L 23/34

Метки: охладитель, полупроводниковых, приборов

...охлаждающим устройством тепла, выделенного полупроводниковым прибором, последний плоской поверхностью прижимается к токопро водной пластине 7 с усилием Р, необходимым для сжатия прибора. Тепловой поток от рабочей поверхности прибора к охлаждающей жидкости проходит через токопроводящую пластину 7 и токоизо лирующую подвижную стенку 5. Для улучшения теплопередачи граничный переход между поверхностями пластины 7 и стенки 5 выполнен из тонкого слоя теплопроводного припоя типа 30 ПОС. Давление на охлаждающее устройство от усилия Р воспринимается частично сжимающей пружиной 10 через подвижную стенку 5, а остальная часть давления - опорной кольцевой поверх 35 ностью корпуса 1. При этом давление на подвижную стенку 5 не зависит от внешней...

Номер патента: 1627225

Опубликовано: 15.02.1991

Авторы: Быченко, Головко, Евдокимов, Маланичев, Плотников, Фоменков, Фролов, Ястребов

МПК: B01D 47/10

Метки: аппарат, контактный

...камеру 14, а другая цасть, оказавшаяся на верхнем разделительном узле 17, делится на верхний поток зернистого материала и дренированный поток пульпы или раствора, которые выводятся из аппарата по патрубкам соответственно 4 и 5. При этом часть выводимого зернистого материала возвращается по трубе 15 в нижнюю часть 7 эрлифтной трубы над смесительной камерой 14, где в пристенной области восходящий поток создает разрежение, что способствует возврату ионита. При этом отбойник 16, установленный на конце трубы 15, препятствует попаданию в нее воздушных пузырей из эрлифта. К описанному основному циркуляционному контуру смеси добавляются организуемые отбойниками 12 и 13 окон 11 дополнительные малые циркуляционные контуры: область внутри...

Номер патента: 1624387

Опубликовано: 30.01.1991

Авторы: Головко, Епихин

МПК: G02B 9/62

Метки: объектив, репродукционный

...чертеже изображена оптическая схема предлагаемого объектива,Репродукционный объектив содержит две группы линз, симметрично расположенных относительно апертурной диафрагмы 1, каждая иэ которых состоит из трех компонентов, Первый компонент выполнен в виде двояковыпуклой линзы 2, второй - иэ двусклеенной линзы 3, первая линза которого - отрицательный мениск 4, обращенный выгнутостью к диафрагме 1, вторая - двояковупуклая линза 5, третий компонент - двояковогнутая линза 4.Установка склеенного компонента 3 на указанном расстоянии от двояковыпуклой линзы 2 приводит к компенсации сферической аберрации, вносимой первой и второй поверхностями двояковыпуклой линзы 2, и астигматизма, вносимого первой и второй поверхностями отрицательной линзы...

Номер патента: 1622081

Опубликовано: 23.01.1991

Авторы: Головко, Горовицкий, Жилка, Кожевников, Мищенко, Полевой

МПК: B22D 39/00

Метки: жидкого, ковше, металла, остатка, сталеразливочном

...увеличивая коэффициент усиления усилителя 8. В результате этого, напряжения на выходе усилителя 8 с регулируемым усилением при неизменном напряжении на входЬ возрастают, Как только оно становится равным напряжению порога срабатывания первого . компаратора блока 9 компараторов, он срабатывает и низкий логический уровень на его втором выходе выключает генератор 4импульсов. Это приводит к фиксированию коэффициента усиления усилителя 8 с регулируемым усилением нэ некотором уровне. Таким образом, при изменении сопротивления стали на сопротивление шлака входной сигнал усиливается до уровня срабатывания второго компаратора блока 9 компараторов, В итоге включается сигнализация,Остаток металла в сталеразливочном 10 ковше определяют после...

Номер патента: 1619074

Опубликовано: 07.01.1991

Авторы: Агафонов, Головко

МПК: G01L 1/04, G01L 1/26

Метки: силы

...с помощью шлейфового осциллографа;Р д - показания датчика в моментподключения дополнительногоупругого элемента (опреде 30 ляется, например, по контакту обоймы,с основанием,закрепленным в силовозбудителе);С Э - коэффициент жесткости датчика (берется из техническойхарактеристики выбранногодатчика силы);С - коэффициент жесткости дополнительного упругого элемен 40та (выбирается с учетомвыражения (1) и уточняетсяэкспериментально его градуировкой),Тогда в соответствии с выражением45(2) будем иметьРмакс РЭ макс + (РЭ макс Зн )СеС агде Р - максимальная сила, деймакс50ствующая на датчик, отсиловозбудителя;Рп - максимальная сила, покад максзанная датчиком силы,которая не должна превышать диапазон измерениядатчика силы,Согласно изобретению можно...

Номер патента: 1618840

Опубликовано: 07.01.1991

Авторы: Водопьян, Головко, Скворцов

МПК: E02D 7/08

Метки: ударное

...выполнения удара поршень 8 наподвеске 7 опускают до упора в боек 5,что видно по ослаблению каната подвески 7.При этом воздух, находящийся междупоршнем 8 и ьойком 5, сжимается, открывает клапан 10, преодолевая сопротивление пружины 11, и выходит в атмосаеру через полость над поршнем 8до тех нор, пока поршень 8 не. коснется бойка 5.,1 5 вместе с поршнем 8 поднимается до пересечения днища 9 с отверстием 1 в цилиндре 1, При этом атмосферный воздух через отверстие 14 в цилиндре 1 поступает в зазор между днищем 9 и бойком 5 и, таким образом, ликвидирует вакуум, вследствие чего боек 5 падает и производит удар по шаЬоту (наголовнику и свае), Выпуск воздуха из-под бойка 5 происходит через отвер" стие 13 в цилиндре 1.Уплотнение поршня 8 и...

Номер патента: 1618776

Опубликовано: 07.01.1991

Авторы: Бернштам, Гельфгат, Головко, Дронник, Пытель, Стрижак, Тимченко, Толмач, Чумаченко

МПК: C23C 2/06

Метки: горячего, цинкования

...цинка, слоем дисперсной фазы - гартцинка 3 и расплавом свинца 4 на дне ванны 1, погружного МГД насоса 5 с заборными патрубками 6 и 7, проточным трактом 8, выдачным 15 патрубком 9 и устройством 10 переключения режимов работы установки.При этом устройство 10 выполнено в виде индуктора, установленного на заборик патрубке 7 и оснащенного 20 реверсивным регулятором напряжения (не показан).Установка работает следующим образом.Для удаления расплава 2 из ванны 1 25 в нее погружают МГД насос 5 так, что заборные патрубки 6 и 7 находятся на небольшом расстоянии от поверхности гартцинка 3. При подаче напряжения на МГД насос 5 жидкий металл приходит 30 в движение. Через заборный патрубок 6 металл подают в проточный тракт 8, из которого часть его...

Номер патента: 1618390

Опубликовано: 07.01.1991

Авторы: Головко, Иванов, Лобов, Потапов

МПК: A61B 10/00, A61B 17/34

Метки: биопсии

...2 закреплен на нерабочей части и образует замкнутую кольцевую полость 3 с каналами для подвода 4 и отвода 5 хладагента. Полость 6 ножа является рабочей.Устройство работает следующим образом.В трепанационное отверстие черепа вводят устройство, при этом режущая кромка трубчатого ножа 1 разрезает мозговую ткань и по мере продвижения выделяет цилиндрический столбик мозгового вещества, заполняющий рабочую полость 6 трубчатого ножа . В момент заполнения мозговой тканью всей рабочей полости 6 через канал 4 подвода хладагента в замкнутую кольцевую полость 3 подается жидкий азот под небольшим избыточным давлением (0,05 - 0,1 атм), который циркулирует в замкнутой кольцевой полости 3. Испарившийся и нагретый азот через канал 5 отвода хладагента...

Номер патента: 1615576

Опубликовано: 23.12.1990

Авторы: Агафонов, Головко, Ершов

МПК: G01L 1/22, G01L 1/26

Метки: силы

...чувствительного элемента Г. Между торцами стакана 6 и основания 2 установлен зазор3 К 1 з,где К - . коэффициент допустимой деформации пружины 9 или комплекта пружин;1 з - абсолютная максимальная деформация пружины, выбранная па пределу измерения используемого датчика силы и коэффициенту допустимой (рабочей) деформации пружины,Для повышения жесткости устройства зазор Я может быть уменьшен до значений, обеспечивающих ега контроль и нормальное функционирование устройства. Это мажет быть обеспечено за счет предварительной деформации пружины или комплекта пружин до значениятпр = Кпртз,где Клр - коэффициент предварительной деформации пружины,Тогда значение зазора Я1 з (К - Кпр),чМинимальный предел зазора определяется возможностью его...

Номер патента: 1615512

Опубликовано: 23.12.1990

Авторы: Головко, Кузин, Маркс, Селянин

МПК: F27B 1/00

Метки: вагранка

...по кривой линии АВС (фиг. 1).Шахта вагранки, расширенная в зонеподогрева шихты, по сравнению с фурменным поясом 2 обеспечивает снижение скорости газов в шахте, увеличивает время контакта отходящих газов с шихтой, повышаятем самым степень завершенности теплообмена между газами и нагреваемой имишихтой. ра В шахты 1 вагранки к диаметру Ою фурменного пояса 2, равном 1,8 - 2,2, достигаются максимальное значение теплового КПД вагранки и минимальная температура 6 отходящих газов. При 0/йю)2,2 в шахте 1вагранки, выше заплечиков 3, образуются застойные зоны, в которых не происходит плавление шихты. 2 ил. 1 табл,Высокая степень завершенности теплообмена в вагранке, имеющей диаметр шахтыбольший, чем диаметр фурменного пояса,обеспечивает высокий...

Номер патента: 1615282

Опубликовано: 23.12.1990

Авторы: Водопьян, Головко, Скворцов

МПК: E02D 5/38

Метки: возведения, набивной, полой, сваи

...пространства междуоболочкой 4 и сердечником 3 контролируютпо выходу массы через отверстие 11 оболочки 4. При сборке сердечника 3 с оболочкой4 центровку осуществляют посредством на правляющих 12, укрепленных на оболочке 4.С помощью бурового станка бурят сква жину заданной глубины, Затем в нее погружают каркас 6 с фонарями 5, кондуктор 7, накоторый устанавливают воронку 1 с трубой2, и заполняют скважину литым бетоном,После этого убирают воронку 1 с трубой 2 ипогружают в бетон инвентарный сердечник3 с оболочкой 4, которые взаимно центруются направляющими 12, укрепленными наоболочке 4, до упора ограничителя 8 на оболочке 4 в кондуктор 7. В результате этогобетон вытесняется в зазор между стенкойскважины и оболочкой 4 до выхода на...

Номер патента: 1613622

Опубликовано: 15.12.1990

Авторы: Водопьян, Головко, Завадский, Скворцов, Снитко

МПК: E21D 1/06

Метки: бурения, стволов, шахтных

...38 на центральном валу 28 входят в приямок и таким образом фиксиру 1 отся от раскрытия (фиг. 2,4) Для дальнейшего бурения ствола подают электроэнергию по кабелю 39 откабельного барабана 40 через ввод 41,в результате чего электродвигатель25 вращает солнечную шестерню 26,которая н свою очередь вращает шес-терню 27 на центральном валу 28, промежуточную шестерню 29 и шестерню 30на валу 31 с шарошкой 32, Шестерни 30161остальных валов 31 с шарошками 32 вращаются посредством их зацепления с промежуточными шестернями 29 (фиг.10),В результате вращения шарошек 38 и 32 иослабления каната 13 на блоках 4 от лебедки 15 происходит разрушение грунта, который перемещается с буровым раствором и в виде пульпы поступает через нижний торец бурового става 5...

Номер патента: 1613173

Опубликовано: 15.12.1990

Авторы: Белов, Головко, Жуков

МПК: B04B 1/08, B04B 7/08

Метки: сепаратор

...9 и патрубков 10,По меньшей мере в одном канале 7 установлен дроссель 11, Последний снабжен устройством 12 для регулированияего проходного сечения. Дроссель 30может быть выполнен в виде сменногосопла 13, имеющего калиброванноеотверстие 14 (фиг 3), Устройство 12для регулирования проходного сеченияможет быть выполнено в виде конуса 3515, укрепленного на резьбовой втулке (фиг.4).Дроссель 11 может быть выполненв виде обратного клапана 16 с регулировочным устройством 12 - роликом 4017 (фиг.5 и 6), а также в виде подпружиненного обратного клапана 18 срегулировочным устройством 12 - пружной 19 фиг.7).Дроссель 11 может быть также выпол нен в виде гидравлически управляемого поршня 20, При этом подачу управляющей жидкости осушествляют через...

Номер патента: 1611583

Опубликовано: 07.12.1990

Авторы: Головко, Манаков, Семенков, Яковлев

МПК: B23B 27/00, B23B 27/16

Метки: многогранная, пластина, режущая

...к центру пластины проходитнаклонная плоскость 3, на которой размещены стружкодеформирующие выступы 4,выполненные в виде тороидального сектора,осевая линия которого расположена на плоскости, параллельной передней грани 1. Выступы 5 в вершинах пластины имеют сложную форму, образованную пересечением двухтороидальных выступов, Края каждого выступа размещены по линии, которая образу ,ет с режущей кромкой 2 угол и, увели чивакпщийся от края пластины к серединережущей кромки каждой грани.Для точения с подачами 5)0,25 мм/обугол м определяют по .формуле После прохождения упрочняющей фаски 2 стружка попадает на расположенную под углом плоскость 3. При движении по плоскости 3 контактный слой стружки, находящийся в состоянии пластического...

Номер патента: 1608333

Опубликовано: 23.11.1990

Авторы: Болбат, Головко, Костенко, Лебедев

МПК: E21B 43/295

Метки: газификации, подземной, угля

...используя ее в качестве дутья, что позволяет вовлечь в процесс присутствующие в дутье метан, угольную пыль и увеличить выход теплоносителя, 2 ил. Разжигают уголь в канале 3 газификации и включают дымосос 5. За счет создаваемого работающим дымососом разрежения воздух по воздуховоду 2 поступает из воздухоотводя щей выработки 4 действующей шахты в канал 3 газификации к огневому забою, а оттуда продукты реакции - в скважину 1, дымосос 5 и улитиэационный трубопровод 6.В качестве дутья используют исходящую шахтную вентиляционную струю. Состав подаваемого дутья следующий, мас.0: азот 74,1; кислород 2 1,8; диоксид углерода 0,4; метан 0,3, водяной пар 2,0; угольная пыль 1,1; другие компоненты остальное.Исходящая шахтная вентиляционная струя...

Номер патента: 1599449

Опубликовано: 15.10.1990

Авторы: Головко, Корзинкин, Мытарев, Оксентьевич, Фомин

МПК: C30B 29/06, C30B 31/00

Метки: пластин, полупроводниковых, термообработки

...со стороны загрузки подают предварительно закрученный инертный газ - азот с расходом до 300 л/ч,Рабочую зону реактора подогреваютдо 900-1100 С. В процессе пирогенного окисления в реактор со стороны,противоположной загрузке, подают пары воды, которые образуют сжиганиемводорода с расходом 600 л/ч в кислороде с расходом 400 л/ч с добавлением хлористого водорода в количестве15-20 л/ч,В процессе проведен япластин отработанную п1599449 формула изобретения Составитель В, Безбородова Техред И,Иоргентал Корректор А, Пбручар Редактор Л. Веселовская Заказ 3123 Тираж 346 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент",...

Номер патента: 1593701

Опубликовано: 23.09.1990

Авторы: Болдырев, Головко, Клоков, Лаврентьев, Левин, Шкодкин

МПК: B03C 1/025, B03C 1/034

Метки: магнитного, наполнитель, сепаратора, ферромагнитный

...1 и включает пластины 2, установленные с зазором собразованием канала 3 для прохождения 15пульпы, причем поверхность пластин выполнена рифленой в виде чередующихсявпадин 4 и выступов 5, и дистанционныестержни б, установленные между пластинами 2 параллельно вертикальнойоси канала 203. При этом выступы и впадины выполненыпод углом 90 к вертикальной оси канала 3,В сепараторе.размещены также питатель 7и приемник 8,Сепаратор с ферромагнитным наполнителем работает следующим образом.Перед подачей обогащаемого материа-,ла включается магнитная система и намагничиваются ферромагнитные пластины 2,На острых вершинах выступов 5 пластин 30концентрируется магнитное поле и создается магнитная сила. Пульпа, содержашаяобогащаемый материал, подается...

Номер патента: 1593690

Опубликовано: 23.09.1990

Авторы: Гарин, Головко, Голубев, Кротов, Федоров

МПК: B01D 53/04

Метки: адсорбер

...перфорированные короба -образной формы. 1 з.п. ф-лы, 3 ил,расположены камеры входа 10 и выхода 11 очищаемого газа. В верхней камере 11 имеется патрубок 12 выхода очищаемого газа, а в нижней камере 10 - продувочный штуцер 13. В верхней и нижней частях корпуса адсорбера расположены коллекторы входа 14 и выхода 15 хладоносителя и коллектор 16 для входа очищаемого газа, Для засыпки вдсорбента в верхней части адсорбера размещен люк 17,Адсорбер работает в двух режимах; адсорбции и десорбции,В режиме адсорбции в коллектор 14 по- дается хладоноситель, который поступает в полость каналов 7, расположенных между каналами 3 с адсорбентом, и, проходя по насадке вверх, выводится через коллектор 15, Через коллектор 16 в каналы 8 подают очищаемый газ,...

Номер патента: 1587376

Опубликовано: 23.08.1990

Авторы: Головко, Рыжков, Сергеев

МПК: G01N 1/22

Метки: отбора, проб, твердых, частиц

...орган 4, выполю,ненный в виде полого цилиндра, открытого с двух сторон, с одной стороны подпру,жиненный пружиной 5, с другой зафиксированной задвижкой 6, которая служит и как герметизирующее устроиство. Внутри полого цилиндра 4 размещается фторопластовая пленка 7, свернутая в трубочку и имеющая размеры полной внутренней поверх ности цилиндра 4. В отличие от иного материала (тонкая папиросная бумага, полиэтиленовая пленка и т. д,) фторопластовая пленка легкая, обладает достаточным упругим свойством и плотно облега,ет поверхность цилиндра, хорошо держится внутри него, легко очищается мокрым спо,собом от пыли, не мнется, Все это является необходимым условием при ее эксплуатации. В емкости 3 противоположно патрубку 2 расположен...

Номер патента: 1587083

Опубликовано: 23.08.1990

Авторы: Гилярова, Головко, Корзинкин, Мытарев, Оксентьевич, Рогачев, Фомин

МПК: C30B 25/02, C30B 33/00

Метки: пластин, полупроводниковых, термической

...газов, а также - в вытяжную вентиляцию, имеющую связь с чистой зоной 16, Г 1 о окончании загрузки производят стыковку реактора 2 с коышкой 8, при этом подключают подачу инертного газа через патрубок 15, Плотное прилегание плоского шлифа между реактором 2 и крышкой 8 обеспечивают при помощи сильфона 11 и прижимных пружин 14, После продувки реактора 2 с загрукенными пластинами 5.инертным газом нагреватель 1 выводят в зависимости от процесса на необходимую рабочую температуру, контролируемую термопарой 18. Включают подачу ПГС (в случае пирогенного окисления - пары, образованные сгоранием водорода в кислороде с добавлением хлористого водорода, в случае диффузии, например РРС 1 э - инертным носителем).На нагрузочном конце реактора 2...

Номер патента: 1584920

Опубликовано: 15.08.1990

Авторы: Головко, Иванов, Иващенко, Потапов

МПК: A61B 18/02

Метки: зонд, криохирургический

...примерно в центре полости). Сквозные отверстия расположеныравномерно по всей поверхности шарика и имеют диаметр 0,3-0,45 мм, Отношение диаметра подводящей криоагент35трубки к диаметру полого шарика составляет 0,25-0,4 мм. Количество отверстий 4 выбирается минимальным иэусловия обеспечения орошения крио 40агентом всей площади внутренней поверхности полого органа при максимально равномерном распределении ихпо поверхности шарика,Криохирургический зонд работаета 5следующим образом.После введения криохирургическогозонда в полость и установки шарика3 примерно в ее центре начинается подача под избыточным давлением газообразного криоагента, который через 50трубку 2 поступает в полость шарика 3, где также создается избыточноедавление. Под...

Номер патента: 1579804

Опубликовано: 23.07.1990

Авторы: Гайдуков, Головко

МПК: B60L 3/10

Метки: боксования, колесных, обнаружения, пар

...101 Изобретение относится к транспорту, в частности к устройствам для обнаружения боксования колесных пар.Целью изобретения является повышение надежности,На чертеже представлена блок-схема устройства для обнаружения боксования колесных пар,Устройство содержит по числу колесных пар датчики 1 частоты вращения колесных пар, подключенные выходами к входам формирователей 2, выходы которых соединены с одним из входов ключей 3, подключенных выходами к входам счетчиков 4, выходы а которых соединены с входами сумматора 5, а выходы Ь - с входами схемы 6 совпадения, к выходу которой и выходу сумматора подключены входы узла 7 управления, блок 8 сброса, соединенный входом с выходом схемы 6 совпадения, кварцевый генератор 9 импульсов, к выходу...

Номер патента: 1578836

Опубликовано: 15.07.1990

Авторы: Головко, Гриненко, Лысаковский

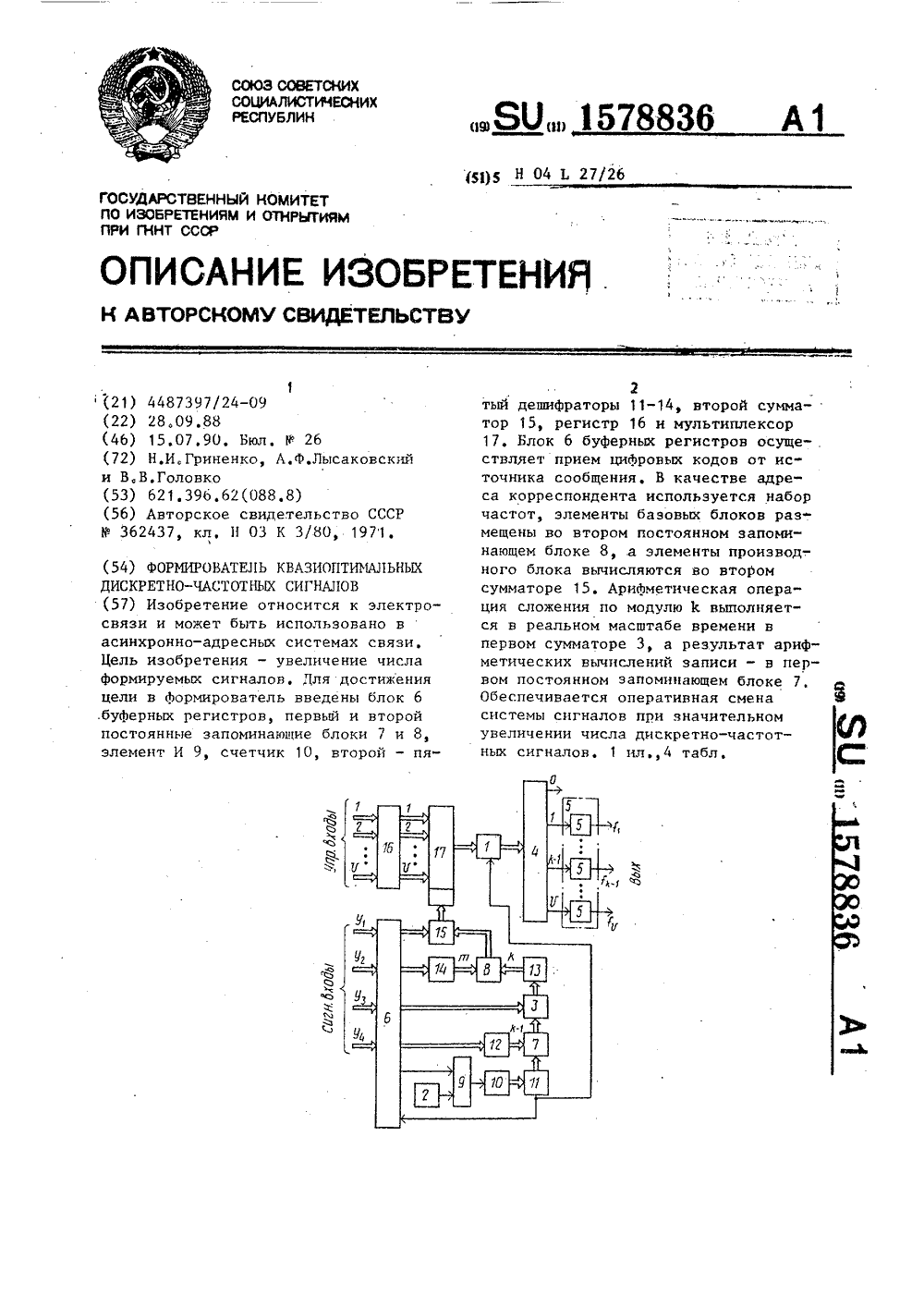

МПК: H04L 27/26

Метки: дискретно-частотных, квазиоптимальных, сигналов, формирователь

...вход блока 1 ключей, который запирается, вызывая прекращение работы блока 5 высокочастотных генераторов,Блок 6 буферных регистров осушествляет прием новых цифровых кодов У, - У, поступаюпПх от источника сообщений, Под воздействием очередного синхроимпульса цикл работы формирователя по передаче дискретно- частотного сигнала повторяется.При отсутствии сигнала от источника сообщений десятичные числа в двоичном коде У, . - 7 на выходах блока 6 буферных регистров равны нулю, все У высокочастотные генераторы блока 5 выключены. В этом случае мож 8 8366но осуществить смену используемойквазиоптимальной системы дискретночастотных сигналов путем записи (че,рез управляющие входы) в регистр 16новой кодовой последовательности чисел из сегмента...

Номер патента: 1574736

Опубликовано: 30.06.1990

Авторы: Барыкин, Вальц, Головко, Лехно, Тетиор

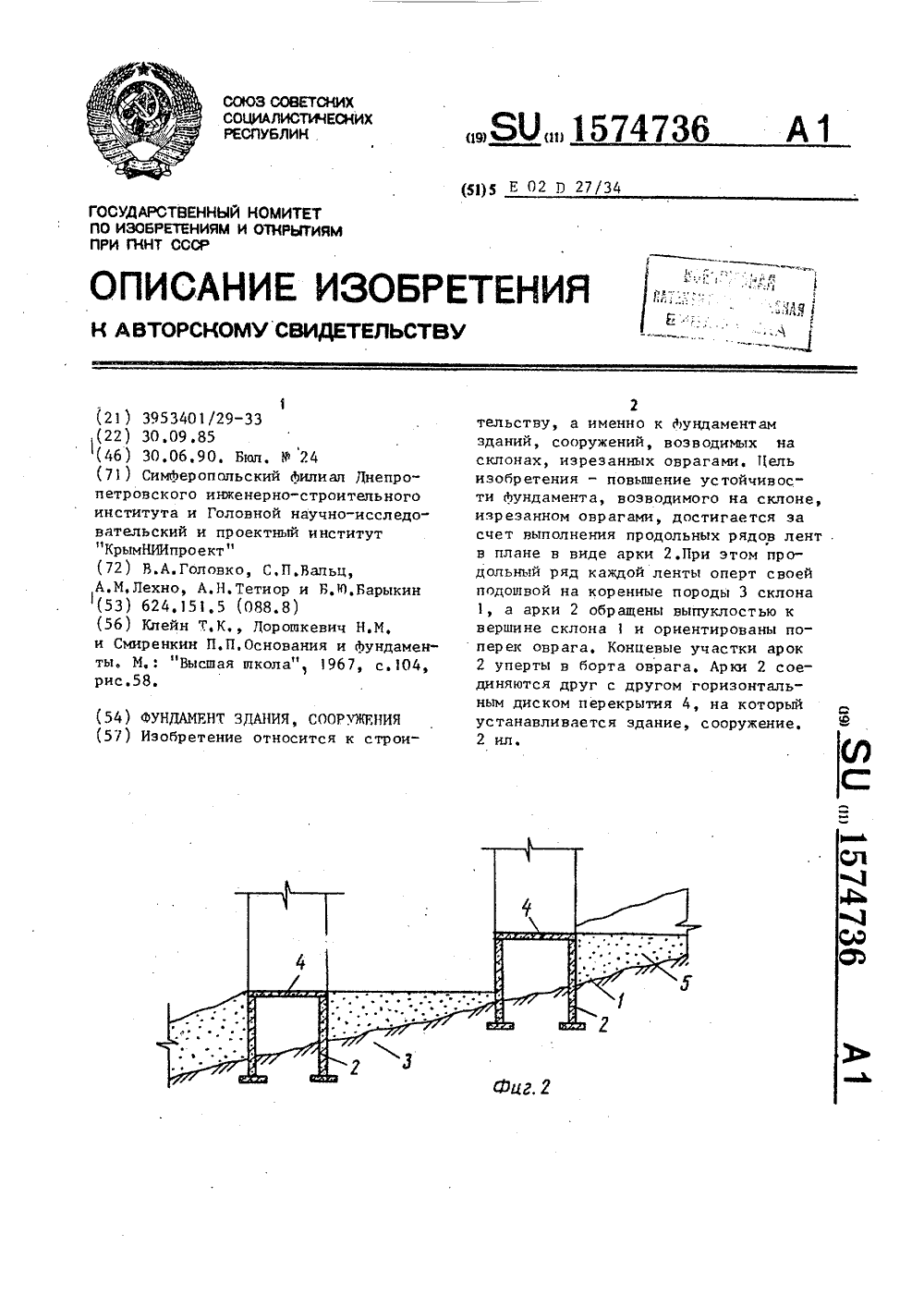

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

...склона основания, выполняяроль подпорной стенки и удерживая всостоянии равновесия массив основания склона. Стенки арки 1 выполняются как в сборном, так и в монолитном варианте. Выбор варианта зависит,в основном, от нагрузки и от экономических соображений, При воздействиина арку 2 горизонтального давленияона передает часть усилия через дискперекрытия 4 на арку 1. Арки 1 будут испытывать не только горизонтальное, но и вертикальное давление. За счет этого появляет"ся воэможность значительноуменьшить их толщину, При большихвертикальных нагрузках под нижнейповерхностью арок 1 устанавливаютсяподушки для более равномерного распределения напряжений в основаниисклона.При воздействии горизонтальнойнагрузки на фундамент усилие, которое появляется...

Номер патента: 1574274

Опубликовано: 30.06.1990

Авторы: Атаманов, Болдырев, Гарин, Головко, Дорофеев, Клоков, Ряховский, Шкодкин

МПК: B03C 1/025, B03C 1/029

Метки: полиградиентный, сепаратор, электромагнитный

...работает следующим образом,Включением электромагнитной системы 2 запускается сепаратор. Барабан 1 и прикрепленные к нему жестко перфорированная диафрагма 8, боковая стенка 9, перфорированный цилиндр 4, лопасти 5 и ограничительный диск 6 начинают вращаться по часовой стрелке вокруг оси как показана на фиг, 2.При включении электромагнитной системы 2 через шары проходит магнитный поток. Пульпа подается во внутрь барабана 1, который установлен под углом к горизонтальной плоскости, Такое расположение барабана 1 дает возможность транспортировать пульпу на всех участках самотеком. Проходя сквозь слой шаров 3, магнитные частицы притягиваются к ним и перемещаются вместе с ними за счет вращения барабана 1 и удерживающей пары,...

Номер патента: 1572942

Опубликовано: 23.06.1990

Авторы: Головко, Звонарев, Топоев, Янковец

МПК: B65G 39/071

Метки: ветви, конвейера, ленты, холостой, центрирования

...поверхностей роликов 3, 4 8 и 9. Наклонные ролики 8 и 9 роликоопоры 7 имеют угол наклона больше угла наклона роликов 3 и 4 роликоопоры 1. Устройство работает следующимобразом,При центральном положении конвейер 50ной ленты 5 балансирная роликоопора7 находится в состоянии равновесия.Нагрузка от веса конвейерной ленты5 распределяется на контактирующиес ней поверхности роликов 3, 4 8и 9, что обеспечивает их вращение,Восстанавливающие силы каждой стороны роликов равны между собой, в результате чего центрирующий эффектне проявляется,При смещении конвейерной ленты5 от продольной оси конвейера поддействием децентрирующих сил происходит перераспределение нагрузокна ролики 8 и 9, в результате чегобалансирная роликоопора 7...
