Головко

Номер патента: 797034

Опубликовано: 15.01.1981

Авторы: Головко, Колесников

МПК: H02N 1/08

Метки: емкостной, переменного, пневмоэлектрическийгенератор

...рессорных пакетов, уложенных вдоль канала между. одной из его стенок и рабочим органом. На фиг,1 схематически изображен емкостный пневмоэлектрический генератор с двумя каналами на фиг.2 - конструкция многопластинчатого рессорного пакета конденсатора переменной.емкости.Генератор состоит из линейного канапа 1 прямоугольной формы, вдоль которого уложен рабочий орган 2 в виде эластичной ленты и размещены многоплас797034 Формула изобретения Тираж 739 НИИПИ Эаказ 9798/7 исное Филиал ППП "Патент тинчатые рессорные пакеты 3 конденсаторов переменной емкости, которые прецставляют собой набор изолированныхэластичных дугообразных пластин 4, механически соединенных между собой диэлектрическими прокладками 5 по торцам или по средней части, Четные и...

Номер патента: 795965

Опубликовано: 15.01.1981

Авторы: Головко, Гончаренко, Ксенофонтов, Куценко, Лысяк, Сапелин, Соловьев

МПК: B30B 1/06

Метки: коленорычажный, пресс

...рычаг 8, серьгу 9,ползун,10 и механизм 11 выстоя ползуна, состоящий из входного кривошипного вала 12, промежуточной оси 13,выходного вала 14 с соединительноймуфтой 15, серег 16 и 17, а такжезубчатых колес 18, 19, 20 и 21.Пресс работает следующим образом.Вращение от двигателя 1, черезклиноременную передачу 2 и муфту 3включения передается на кривошипныйвал 12, который увлекает в орбитальное вращение жестко насаженное зубчатое колесо 19 и жестко соединенноес ним зубчатое колесо 20, Зубчатыеколеса 19 и 20 свободно сидят на промекуточной оси 13, шарнирно соединенной серьгами 16 и 17 с кривошипнымвалом 12 и валом 14. Зубчатое колесо 20 через колесо 21 приводит во вращение вал 14. Вал 14 через муфту 15, зубчатые колеса 4 и 5 приводит во...

Номер патента: 789549

Опубликовано: 23.12.1980

Авторы: Головко, Долгалев, Кузнецова, Омельченко, Прокопчук, Румянцев, Харченко

МПК: C09D 3/72

Метки: композиция, покрытий, полиуретановая

...машине соотношение пигментной части и ОЭ в красочной пасте составляет 60:40 масс., а при дисперги.ровании на бисерной машине соотношение пигментной части и 30-ного раствора ОЭ в смеси ксилол-бутилацетат (1:1) - 40;60 масс Эмаль представляет собой двухпаковочную систему, включающую основу и полиизоцианатный отвердитель. Основу эмали получают путем смешивания красочной пасты, ОЭ, КО, инертных растворителей и олеиновой кислоты. Полиизоцианатный отвердитель получают путем смешивания ПА и ПБ.В табл. 1 представлен состав композиций эмалей.Для приготовления эмалей по рецептурам, указанным в табл. 1, к основеприбавляют полиизоцианатный отвердитель и тщательно перемешивают.Для испытания покрытий эмаль связкостью 20-40 с по ВЗпри 20 й0,50 С...

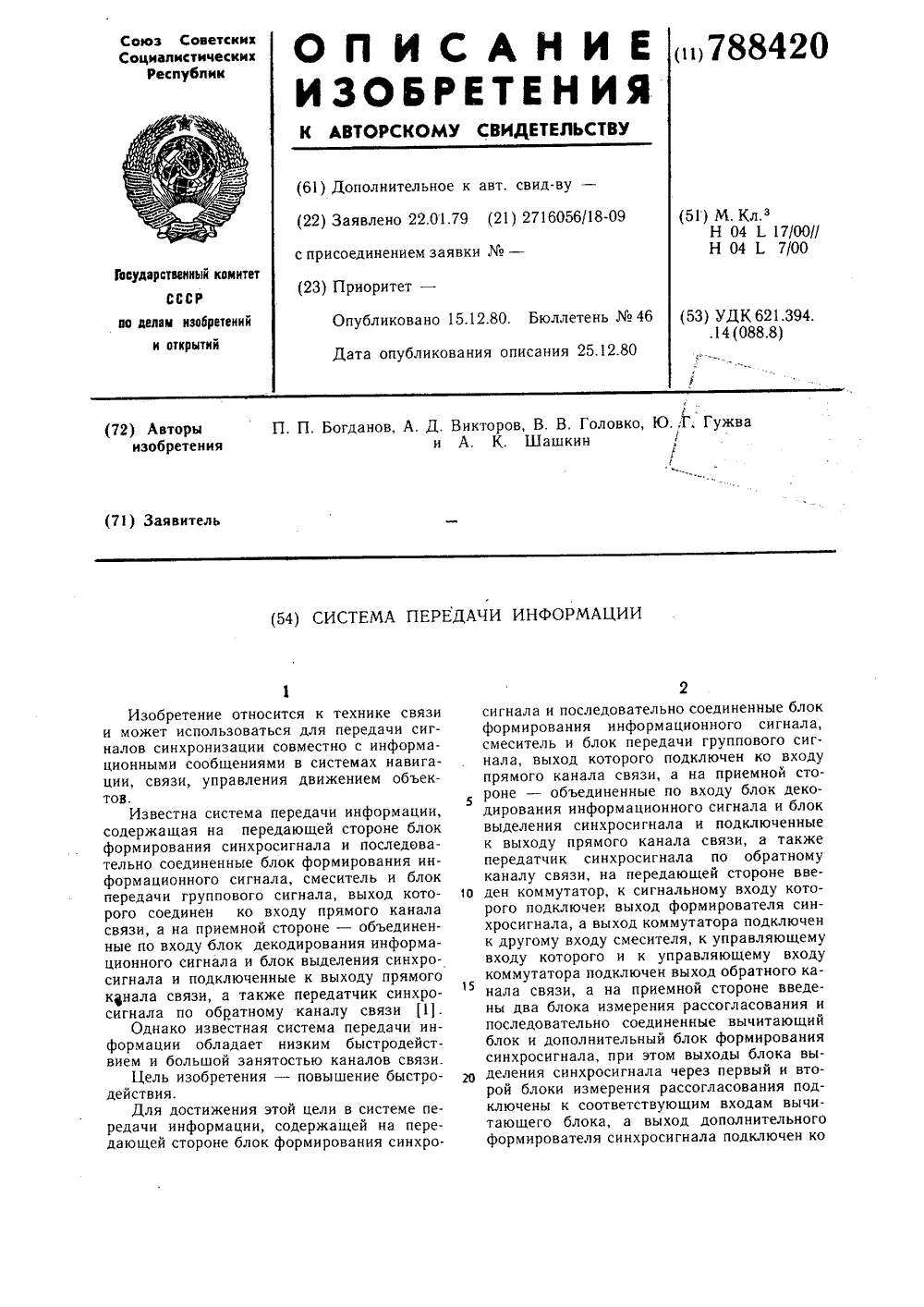

Номер патента: 788420

Опубликовано: 15.12.1980

Авторы: Богданов, Викторов, Головко, Гужва, Шашкин

МПК: H04L 17/00

Метки: информации, передачи

...импульсный сигнал с периодом Т, который проходит на вход смесителя 3 только при наличии сигнала на управляющем входе коммутатора 9. На приемной стороне в дополнительном блоке 14 формирования синхросигнала также формируется импульсный сигнал с периодом Т, причем между этими двумя последовательностями синхросигналов в системе может быть произвольный сдвиг по времени, обозначенныйс . При необходимости получения синхронизации на приемной стороне сигнал с выхода дополнительного блока 14 формирования синхросигнала через передатчик 8 синхросигнала по обратному каналу 1 О связи передается на передающую сторону, где поступает с задержкойт вызванной временем распространения сигнала в прямом канале 5 связи, на вход смесителя 3 и одновременно на...

Номер патента: 788006

Опубликовано: 15.12.1980

Авторы: Головко, Котельников, Семенов, Филатов

МПК: G01R 13/24

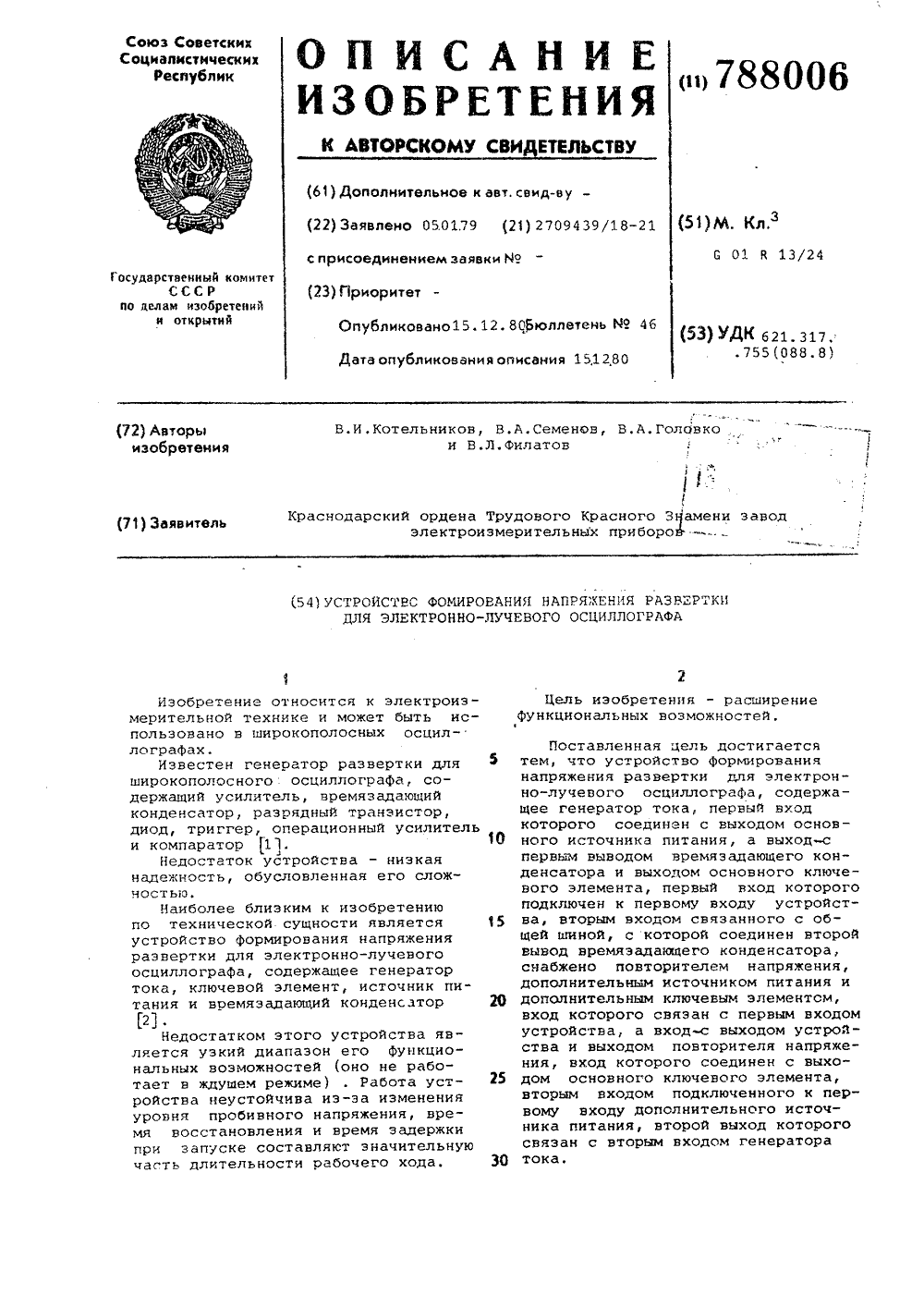

Метки: лучевого, осциллографа, развертки, формирования, электронно

...4 напряжения, дополнительного ключевого элемента 5, основногоисточника 6 питания и дополнительного источника 7 питания.Устройство работает следующим образом.В исходном состоянии ключевыеэлементы 2,5 работают в режиме вклю,чения, времязадающий конденсатор 3разряжен до потенциала, близкого кпотенциалу общей шины. Импульс запуска поступает на первый вход основного ключевого элемента 2. Основнойключевой элемент 2, работающий влавинном Режиме, пробивается напряжением дополнительного источника 7 2 Опитания, поступающим на его второйвход. Это происходит с помощью воздействия выходного напряжения повторителя 4, которое поступает напервый вход основного ключевого 25элемента 2, через дополнительный ключевой элемент 5Подключение...

Номер патента: 788005

Опубликовано: 15.12.1980

Авторы: Головко, Гореликов, Котельников, Семенов

МПК: G01R 13/20

Метки: измерительное, осциллографическое, цифровое

...и 14 подключены к блокууправления 15, Усилитель 5 черезблок синхронизации и развертки 7связан с усилителем 4, Выход блокасинхронизации и развертки 7 соединенс блоком управления 12 преобразователя мгновенных значений 11 и черезблок управления яркостью луча 6 сэлектроннолучевой трубкой 3, Преобразователь сопротивления, частотытока 17 через переключатель рода работы 16 подключен к вхоцу аналогоцифрового преобразователя 8,Рассмотрим режим работы устройства, соответствующий изглерениюнапряжения периодического сигналаГ 1 роизвольной форглы. Переключательрода работы 16 должен быть в положении 1. Б этом случае выход преобразователя мгновенных значений 11 подключается ко входу аналого-цифровогопреобразователя 8.Исс;.едуемый периодический сигнал...

Номер патента: 783161

Опубликовано: 30.11.1980

Авторы: Богинский, Валанчус, Вощакин, Головко, Кацко, Мерзляков, Эбич

МПК: B65G 63/04

Метки: мостовой, перегружатель, сыпучих, усреднения

...строением штабель 23 сыпучего материала. Приемный конвейер 3 и выдающий конвейер 4 стационарно смонтированы вдоль верхнего строения моста. Конвейер 24 с телескопической течкой 25 в его головной части установлен подвижно вдоль верхнего строения моста под приемным конвейером 3, Система конвейеров перегружателя связана с конвейерами галереи 26 склада двухбарабанной разгрузочной тележкой 5, постоянно сцепленной с мостом своей разгрузочной частью над приемным конвейером 3 перегружателя и перемещающейся вдоль подающего конвейера 27 склада, а выдающий конвейер 4 перегружателя - с приемным конвейером 28 склада с помощью устройства в виде двухлучевой течки 29 (фиг, б), установленной стационарно в головной части выдающего конвейера...

Номер патента: 781603

Опубликовано: 23.11.1980

Авторы: Головко, Парицкая, Фальк

МПК: G01J 3/10

Метки: осветительная, приборов, спектральных

...Она состоит из конденсатора 3-5 и коллектива б. В отличие от иэвестспектрального прибора, например,дифракционной решетки (на чертеже неизображена).Достоинством осветительной систе" мы является то, что она обеспечнвает"значительное сокращение расстояния5 от"источйика излучения до входнойцели прибора. Величина этого сокраще"Кйя определяется выражениемаЧ(Р,+ )- ,где д - расстояние между компонен 10 том 3, 4 и 5 конденсора. Например,при том же увеличении, что и у из.вестной системы, это расстояние сокращается вдвое (370 - 184 мм). Засчет этого" существенно улучшаются15 эксплуатационные характеристики системы,Формула изобретения ОсветителЬная система для спектральных приборов, содержащая конденсор с двумя положительными линзамии коллектив;...

Номер патента: 777065

Опубликовано: 07.11.1980

Авторы: Головко, Дмитриев, Клоцман, Праздников, Шутылев

МПК: C21B 7/00

Метки: дозировки, доменной, конвейерном, печи, подъемнике, шихтовых

...Сущность предлагаемого способа поясняется чертежом, где представлена структурная схема шихтоподачи.Предлагаемый способ осуществляют следующим образом.После грохочения материала выдачу дозы па конвейер производят питателями из нескольких каналов шихтоподачи частями таким образом, что на конвейере все части дозы составляют целую, без разрывов, дозу. Командой на выдачу следующей части дозы является нулевой вес в весовой воронке, выдававшей предыдущую часть дозы, а разгрузку следующей части дозы на конвейер начинают с выдержкой времени, определяемой по формулеТ = - (и - и,+) - (Т - Т, )5 (г) (хв) где 5 - расстояние между весовымиворонками, м;Р - скорость конвейера, м/с;т, т) - номера весовых воронок,работающих следом;Т,р - время движения...

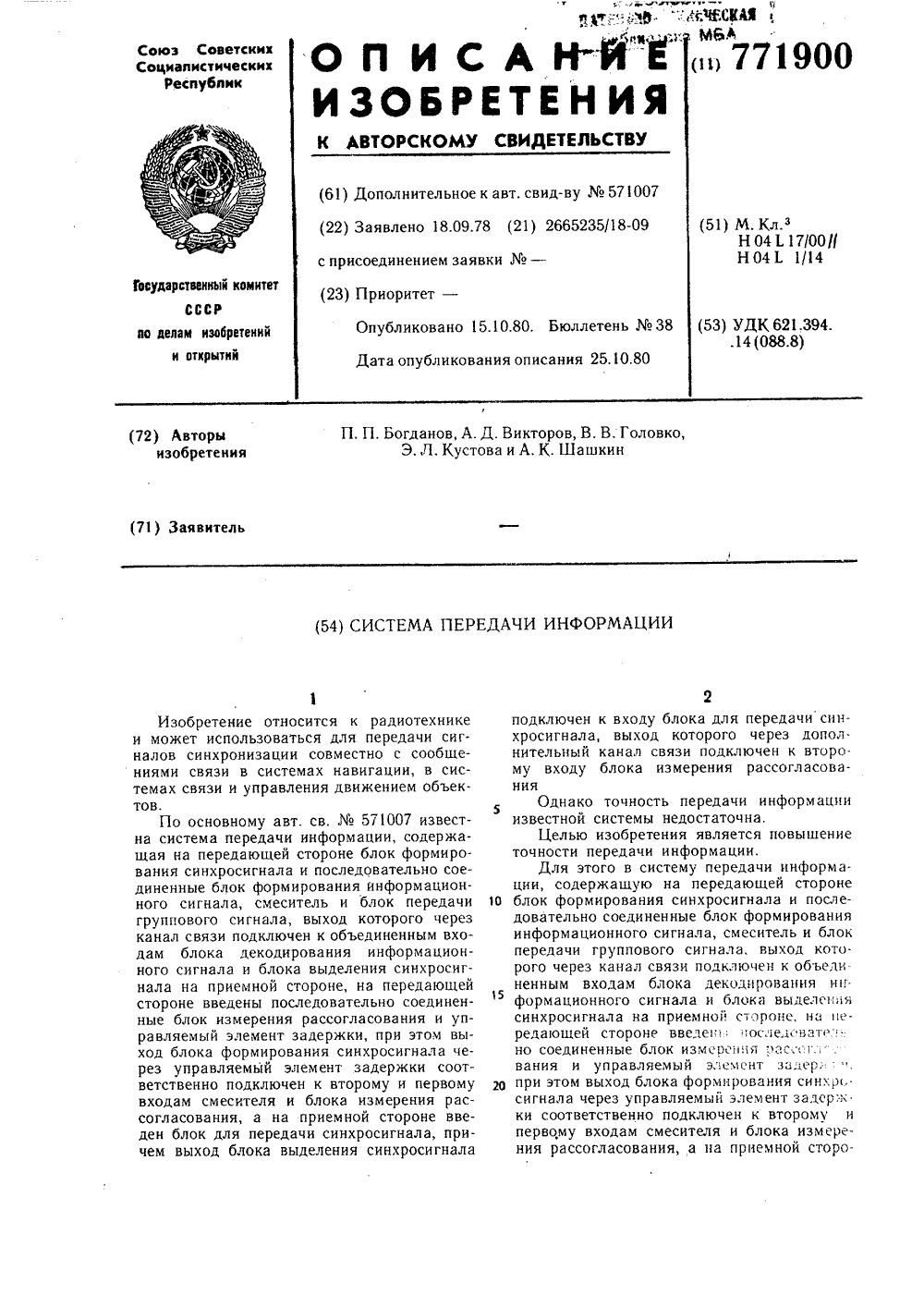

Номер патента: 771900

Опубликовано: 15.10.1980

Авторы: Богданов, Виктров, Головко, Кустова, Шашкин

МПК: H04L 17/00

Метки: информации, передачи

...к другому входу которого и ко входу блока для передачи синхросигнала подключен выход дополнительного блока формирования синхросигнала.На чертеже изображена структурная электрическая схема предложенной системы передачи информации.Система передачи информации содержит блок 1 формирования синхросигнала, блок 2 формирования информационного сигнала, смеситель 3, блок 4 передачи группового сигнала, канал 5 связи, блок 6 декодирования информационного сигнала, блок 7 выделения синхросигнала на приемной стороне, блок 8 измерения рассогласования, управляемый элемент 9 задержки, блок 10 для передачи синхросигнала, дополнительный канал 11 связи, дополнительный блок 12 измерения рассогласования, дополнительный блок 13 формирования...

Номер патента: 771230

Опубликовано: 15.10.1980

Авторы: Головко, Кугушев, Руденко, Терентьев

МПК: D21J 7/00

Метки: многослойных

...подсетнике 4,находящемся на корпусе 5. Корпус имеет ва;куум-подвой 6.5 Способ осуществляется следующим образом.В литьевой стакан 1 подают воду,которая че" рез. сетку 3 и,перфорированный нодсетшпс 4 попадает в корпус 5. Из корпуса 5 через вакуум.нодвод 6 вода отводится в вакуумную систему. Уровень воды в питьевом стакане 1 нод. держнвают постоянным путем регулирования ко личества подаваемой воды Этот объем являетея постоянным фильтрационным объемом. Затем в литьевой стакан падмот порцию волакнис- той суспензии заданного композиционного соста. ва. Для равномерного распределения волокон в постоянном фильтрационном объеме производят возвратно-поступательное движение перфориро. ванной мешалки 2 с одновременным вращением 4 О вокруг оси. По...

Номер патента: 770806

Опубликовано: 15.10.1980

Авторы: Байбурин, Бауман, Головко, Гончаренко, Мартынов, Силенок, Туренко

МПК: B28C 1/04

Метки: глины, перемешивания, подготовки

...с меньшим основанием на рабочей поверхности,причем диаметр отверстий увеличивается в сторону приводного вертикального вала.Устройство для подготовки и перемешивания глины работает следующим образом. 40Исходная глиномасса непрерывно подается сверху в барабан 1 и при вращении лопастей 5 попадает в постепенно сужающуюся полость между перфорированными стенками барабана 45 и криволинейными выпуклыми поверхностями лопастей 5, деформируется и по мере увеличения давления в клиновидном канале, продавливается сквозь отверстия 8 в стенках 7 барабана 50 наружу на сборную тарель 9 и сквозь отверстия 15 в решетках 12 во внутрь барабана, образуя дна противоположно направленных потока.Наибольшая производительность устройства при высоком качестве...

Номер патента: 765560

Опубликовано: 23.09.1980

Авторы: Головко, Курочкин

МПК: F16F 9/02

Метки: упругий, элемент

...его. В исходном состоянии, т. е. без воздейсвяя на шток 3 силы и без подачи к элементу воздуха, в кольцевом дросселе / имеет ."я:сто зазор, ФвУпруги ": элемт оаботает следующим образом.Соотношение мен.лу начальной пл .- щадью зазора я ксльцевом дрос "еле н площадью проходного сечения дросселя 10 выбирают таким образом, что сила от дав ления воздуха в поршневой полости компенсирует вес присоединенных к штоку 3 масс, поднимает шток 3 с поршнем и прижимает пружины 5 силой, речной силе предварительного поджатия пружин 5. вПрн подаче в подпоршневую полость воздуха высокого давления и нагруження штока 3 силой вследствие сжатия части штока 3 между кольцевым дросселем 7 и порш нем 2 и увеличивается проходное сечение кольцевого дросселя 7 и...

Номер патента: 753472

Опубликовано: 07.08.1980

Авторы: Борисовец, Головко, Головков, Горбунов, Ермаков, Жуков, Карамзин, Кончаковский, Кравченко, Соколов

МПК: B04B 1/08

Метки: ротор, сепаратора

...повышена напружину 5 (фиг. 3). Корпус 1 имеет зону 6 дежность выгрузки уплотняющихся осад- накопления осадка и периферийные окна 7 ков и осадков представляющих собой для его выгрузки. Устройство для деформа- неньютоновские жидкости. Для таких ции осадка размещено в зоне 6 накопления осадков начальная деформация требуосадка концентрично пакету тарелок 3, Коль- ет больших начальных сдвиговых уси 5цевой упругий элемент укреплен на пакете лий, после чего эффективная вязкость тарелок 3. При этом, если он выполнен заод- и необходимое для движения усилие по- но с одной из тарелок пакета 3, то в нем дают на порядок и более. Поэтому начальвыполняют окна 8 (фиг. 2) для прохода че- ная деформация вызывает и ускоряет вырез них потока суспензии....

Номер патента: 753454

Опубликовано: 07.08.1980

Авторы: Варганов, Головко, Иванов, Игнатов, Князев, Ковалев, Коренюк, Серов, Симонян, Устинов, Цветков

МПК: B01D 53/047

Метки: адсорбер

...5, Между стенкой 10корпуса 1 и пучком труб 4 расположензмеевик б, один конец которого соединен с камерой 2, а другой - с входным патрубком 7, Камера 3 соединенас выходным патрубком 8, В днищах корпуса укреплены также патрубки 9 и 10,сообщающиеся с внутренним пространством 11 корпуса, Внутренняя поверхность труб 4 выполнена с кольцевымивыступами 12, расположенными с опре- щделенным шагом по высоте труб и имеющими определенную высоту и основа"ние,Адсорбер работает следующим образом. 25В режиме адсорбции вначале подают хладоноситель через патрубок 8,в результате чего хладоноситель заполняет пространство 11 между стенками корпуса, змеевиком 6, пучком 4и камерами 2 и 3, Затем дерез патрубок 7 подают очищаемый гаэ в змеЕвик б, в...

Номер патента: 752705

Опубликовано: 30.07.1980

Авторы: Быков, Головко

МПК: H02N 1/08

Метки: генератор, емкостной, пневмоэлектрический

...которой прьдана волнообразная форм 2, В у 11232 нном кан 2 ле р 2 змещена насадка, например лопастная, с направляю752705 4Размещение в осевом канале насадки с наклонными направляющими исключает необходимость в развороте кромок кольцевых лент якорей для создания угла атаки, что существенно упрощает конструкцию якорей и всего генератора.Генератор может найти применение в сочетании с прямоточпыми реактивными двигателями, в тепловых электростанциях для преобразования тепловой энергии в электрическую, в электросиловых установках для преобразования энергии ветра в электрическую энергию и т. д. Емкостный пневмоэлектричсский генератор, содержащий корпус с газоподводящим и газоотводящим патрубками, расположенными по его оси, и с...

Номер патента: 748470

Опубликовано: 15.07.1980

Автор: Головко

МПК: G06M 7/02

Метки: изделие, количества, однотипных, подачи, элементов

...количест.ва шаров, заклепок (однотипных элементов)заданному и исключить ошибки визуальногоконтроля. Преимущественное применение предлагаемого устройства - как контрольный орган после автоматов для сборки шарикоподшипников,Устройство для подсчета количества одно.тинных элементов в изделии, содержащее установленный на позиции контроля осветитель,подвижную измерительную головку с щелью,фотоэлемент, выход которого соединен сосчетчиком электрических импульсов, о т л ич а ю щ е е с я" тем, что, с целью расшире.-4 О ния функциональных возможностей за счетконтроля при расположении контролируемыхэлементов по замкнутой кривой, в него вве.дены стартовый блок, электронный ключ,блок сравнения и исполнительный элемент,45 измерительная головка...

Номер патента: 746601

Опубликовано: 05.07.1980

Авторы: Головко, Тарануха

МПК: G06J 1/02

Метки: интегратор, масштабный

...функции, то блоком 1 Ь выделяется приращение, а остаток записывается в регистр 1. Наибольшая скорость выдачи приращений будет, когда масштабный импульс находится в старшем разряде, а наименьшая - когда масштабный импульс в младшем разряде регистра 6.Если в блоке 4 записан положительныйзнак разности весов, то этим блоком выдается сигнал на отключение элементом12 И выхода регистра 1 от входа сумматора 13. При этом умножителем 14совместно с регистром 6 и блоком 16выдаются приращения, вес которых равенвесу младшего разряда подинтегральной. функции, если масштабный импульс находится в младшем разряде регистра 6. Апри сдвиге масштабного импульса влево,вес приращений будет увеличиваться эасчет того, что каждый сдвиг масштабного импульса...

Номер патента: 737719

Опубликовано: 30.05.1980

Авторы: Головко, Карпис, Кузенков, Степанов

МПК: F24F 3/14

Метки: воздуха, кондиционирования

...теплообменником 23, работающим на внешнем теплоносителе.Система работает следующим образом.В отопительный зимний период жидкость, подаваемая насосом 6 по системе трубопроводов 3 в стояки с форсунками 20 оросительной камеры 2, размещенной в потоке удаляемого из помещения воздуха, поступает из поддона 9 оросительной камеры 1, располо р женной в потоке приточного холодного воздуха, При этом в камере 2 будет происходить : охлаждение воздуха, сопровождающееся егоосушкой с выпадением влаги в поддон 10, откуда жидкость подается насосом 5 в стояки с форсунками 19 оросительной камеры 1, где происходит процесс нагревания и увлажнения воздуха. Жидкость в поддонах располагается на разных уровнях до и после каплеуловителей, причем перепад...

Номер патента: 735486

Опубликовано: 25.05.1980

Авторы: Головко, Довгань, Журавель

МПК: B63J 2/08

Метки: баржевоза, вентиляции, трюма

...оконечности барж,а другим концом к каналу естественной вентиляции.На фиг. 1 изображена предлагаемая системавентиляции, вид в плане; на фиг, 2 - то же,в поперечном сечении судна.3 7В трюме баржевоза 1 расположены баржи 2,требующие вентиляции, У каждого штабелябарж 2 в бортовом отсеке 3 выполнен канал4 принудительной приточной вентиляции, соедипенный с нагнетателвм 5 чистого наружноговоздуха. гС противоположного борта: в бортовом отсеке 6 расположен канал 7 естественнои вытяжтюй вентиляции, соединенный с трубой 8 выброса отработанного воздуха.Каждая баржа 2 через отверстия а в ееоконечностях соединена с помощью гибкогошланга 9 через отверстия б с каналом 4 содного борта и с каналом 7 с другого борта.Система работает следующим...

Номер патента: 730382

Опубликовано: 30.04.1980

Авторы: Билык, Борзов, Голинец, Головко, Гольдаде, Кравец, Неверов, Пинчук, Хаустов

МПК: B05C 19/00

Метки: нанесения, покрытий

...патрубка 5 с вихрегой трубой 1. Тангенциальный патрубок 6 вихревой трубы 4 соедицец с газовоц магистраль,о (не показана). Соосно с вихревой трубой 4 установлен металлизационцьш распылитель 7 с изолированными одна от другой распыляемымц проволоками 8 и 9 и соплом 10 подачи сжатого воздуха.Устройство работает следующим обра730382 А-А Фиа,1 фиг,г Заказ 760/11 Тираж 810 НПО Поиск митета СССР Изд.299 Подписноственного ко 1 изобретени Государ по дела откр ыти ва, ЖЗ б., д, 4/ 113035, Мос Раушская иа,З Типография, пр. Сапунова,На проволоки 8 и 9 подают разность потенциалов, возбуждаюшую электрическую дугу. Проволоки расплавляются, и металл распыляется сжатым воздухом, подаваемым соплом 10. Газовый поток из патрубка 6 5 придает...

Номер патента: 728005

Опубликовано: 15.04.1980

Авторы: Артемов, Богданов, Головко, Кривоносов, Москвичев, Полев

МПК: G01K 17/06

Метки: испытаний, паро-паровых, стенд, теплообменника, узлов

...испытуемых узловтеплообменника по патрубку 9 отводится от стенда.Другую часть пара высоких параметров подают"к активному соплу эжектора 10 и обеспечивают принудительную циркуляцию паранизких параметров в замкнутом циркуляционном контуре, который в корпусе 1 нагревается, отбирая тепло от пара, проходящего взто время через полость испытуемых узлов 6 зОтеплообменника, Нагретый пар низких параметров из корпуса 1 поступает по трубопроводу 3 в камеру смешения эжектора 10. Издиффузора эжектора 10 смесь пара высокихпараметров и нагретого пара низких параметров поступает в трубопровод 2, Требуемоеснижение параметров пара перед подачей вкорпус 1 осуществляют впрыском в трубопровод 2 охлаждающей воды через диффузорэжектора 13.Охлаждающая вода...

Номер патента: 724748

Опубликовано: 30.03.1980

Авторы: Белоцерковский, Головко, Новицкий

МПК: E21D 1/08

Метки: внутри, грунта, колодца, опускного, разработки

...периметру стенки опускного колодца, При этом на торце отвала на вертикальной оси закреплен ролик с возможностью его упора в ножевую часть опускного колодца.На фиг. 1 показан опускной колодец с устройством для разработки грунта, в плане; на фиг. 2 и 3 - разрез А - А на фиг. 1; .на фиг. 4 - разрез Б - Б на фиг. 2,В опускном колодце 1 с тиксотропной рубашкой 2 и котлованом 3 берма грунта 4 разрабатываетсятранспортирующим отвалом б. Постоянная толщина срезаемого слоя грунта на заданной глубине по отношению к низу ножа колодца обеспечивается силовым цилиндром б, выдвижной шток 7 которого имеет направляющий ролик 8, взаимодействующий с направляющей планкой 9, закрепленной по периметру стены опускного колодца.Устойчивость силового цилиндра...

Номер патента: 718242

Опубликовано: 29.02.1980

Авторы: Битко, Головко, Колядин, Краснов, Фефелов

МПК: B23K 37/04

Метки: заданным, зазором, кромками, кромок, между, совмещения

...удлиненной рукояткой 15. Верхний неравноплечий упор 16 посредством шарнира 17 соединен со шток-поршнем 18 стягивающего узла 1. Шток-поршень 18 приводится в действие рукояткой 19 через вал-шестерню 20 и шток-рейку 21 посредством рабочей жидкости 22, Шток-поршень 18 подпружинен пружиной возврата 23,Приспособление работает следующим образом.Основание 11-образной скобы 4 вводится в зазор в месте, необходимом для совмещения стыкуемых кромок конструкции 24. Затем в окно, образованное этой скобой 4 и стыкуемой конструкцией 24, с помощью удлиненной рукоятки 15 вставляется нижний718242 6 фи неравноплечий упор 6, и подвижной щекой 7 криволинейная часть скобы 4 прижимается к неподвижной щеке 5, При этом срабатывает защелка 10 и,...

Номер патента: 715658

Опубликовано: 15.02.1980

Авторы: Айзенберг, Бабурин, Головко, Панкратова, Сергеев, Фролов, Цибковский

МПК: D01G 25/00

Метки: полотна, сухого, формования

...установки.Установка содержит распределитель волокна 1, бесконечные сетки 2 и 3 со сходящимися ветвями, формующую камеру 4,"образованную сетками и неподвижными стен ками (на чертеже не показаны), валики 5.Валики 5 смонтированы перед камерами 6 и 7 для подачи воздуха, после них и вокруг-.камеры 8 для подачи связующего материала таким образом, что охватывающие их ветви сеток образуют грани призмы, ребрами которой являются образующие цилиндрических рабочих поверхностей направляющих валиков 5. Кроме того установка включает распределитель воздуха 9 и отсасывающуюЦН ИИ П И Заказ 9467/24 Тараи 562 Подписноефилиал ППП Патент, г. Ужгород, ул. Проектная систему, содержащую ящики 10, 11 и 12 для отсоса воздуха и ящик 13 для отсоса избытка...

Номер патента: 711502

Опубликовано: 25.01.1980

Автор: Головко

МПК: G01R 31/26

Метки: переходов, пробоя, р-п

...что в иэвестных способах напряжение пробоя определяется при токе, на 3,5 порядков превышаошем Зрто очевидно существенное повышение точности измерения параметра и возможность контроля первичного пробоя р- п -перехода.На фиг. 1 показана блок-схема устройства для осуществления способа измерения напряжения пробоя р- ц -переходов;,- на фиг. 2 представлена токовая зависимость 1-шумов обратно-смещенного кремниевого диода; на фиг. 3 представлена зависимость 1шумов от напряжения.25Блок-схема содержит регулируемый историк обратного тока 1, ламповый вольтметр 2, нагрузочный резистор 3, измеряемый р- д -переход 4 включенныйв обратном направлении, регистратор 5 Способ измерения напряжения пробояр- и -переходов, заключающийся в пропускании обратного...

Номер патента: 698946

Опубликовано: 25.11.1979

Авторы: Бобошко, Ботвинник, Василенко, Головко, Григорьева, Чанкова, Шмыговский, Юдина

МПК: C04B 15/06

Метки: декоративного, кирпича, силикатного, смесь, сырьевая

...железа, представляюшие мелкодисперсный . порошок, краснобурого цвета, основную , массу порошка составляет фракция меньше 10,О, частицы порошка сферической формы, легко расчираемые при незна чительном усилии.Приготовление массы для изготовленияЗО цветных силикатных изделий производят в несколько производственных операций, а имеено; 461. Приготовление цветного вяжущегоиз песка, извести, отходов регенерации,которое чолучают при растирке в шаровыхмельницах.2. Дозировка сухого цветного вяжущего и песка.3., Сухое смещена е ком понен тов,4, Влажное пеРемешивание компонен.о5, Гашение извести.6. Доувлажнение до 6% влаги,7, Формовка изделия,8. Автоклавная обработка изделия на:На основании лабораторных исследова-"ний выбрана оптимальная...

Номер патента: 698610

Опубликовано: 25.11.1979

Авторы: Аксюта, Боксер, Головко, Попов

МПК: A61B 5/16

Метки: кинопроекционный, хронорефлексометр

...счетчика кадров поступают на суммирующий вход 22 реверсивного счетчика 8 непрерывно спроекцией фильма (протягиванием киноленты), то в некоторый момент времени при совпадении содержимого реверсивного счетчика 8 с содержимым выходного регистра 14 блока 7 памяти навыходе элемента 13 сравнения возникает импульсный сигнал, осуществляющий запуск блока 16 измерения нремени реакции испытуемого. Остановкаизмерителя времени реакции испытуемого осуществляется датчиками 4 реакции испытуемого. После остановки блока 16 содержимое (числовая мера из -меренного времени реакции на предъявленный испытуемому кинокадр) сравнивается с содержимым регистра 19блока паМяти 17, т. е. с числовой мерой эталонного значения времени реакции на...

Номер патента: 694446

Опубликовано: 30.10.1979

Авторы: Головко, Денисик, Клоцман, Праздников, Шутылев

МПК: B66B 9/06

Метки: доменную, печь, подачи, шихтовых

...образуется за счет 25,влияния переменного сечения выпускнсогоотверстия весовой воронки при открываниизатвора, а хвостовая - за счет уменьшенияскорости истечения материала из весовойворонки, так как в конце выдачи столб ма- З 0териала оказывает меньшее давление наего нижележащие слои.Как показьсвасот исследования, измене,ние высоты слоя голо(вной и хвостовой частей дозы имеет линейный характер с бл(сз- З 5кими значениями углового коэффициента.При этом вьсдасот материалы на конвейертак, чтобы головная часть дозы ложиласьна хвостовую часть ссредьсдусцей дозы безопасности засыпки конвейера (см. фиг, 3). 40Сущность предлагаемого способа заклсочается,в следующем.После подачи команды на загрузку печипроизводят отсев мелких фракций материала,на...

Номер патента: 693112

Опубликовано: 25.10.1979

Авторы: Головко, Дорошевская, Королев, Котов, Меньшенин, Рагузин

МПК: G01B 11/27

Метки: линз, склеиваемых, центрировки

...ул, Проектная,4 3 693 емых микрообьективом 5 в плоскость оптичес кого элемента 3 и метки 4, Наблюдательная си. стема 7 сфокусирована на метку, Световой монохроматический когерентный пучок от лазера 1 линзой 2 фокусируется на метку 4 оптического элемента 3. Микрообъектив 5 изображает эту метку в плоскость расположения центров кри. визны склеиваемых поверхностей линз 8 и 9, Лучи, отраженные от склеиваемых поверхностей, проектируют с помощью микрообъектива 5 ав. 10 токоллимационные метки от склеиваемых поверх. ностей в плоскость оптического элемента 3. Интерферейционные кольца также проектируются мйкрообъективом 5 в плоскость оптического элемента 3.15Оператор с помощью наблюдательной системы 7, сфокусированной на метку 4, одновремен но...
