Фундамент здания, сооружения

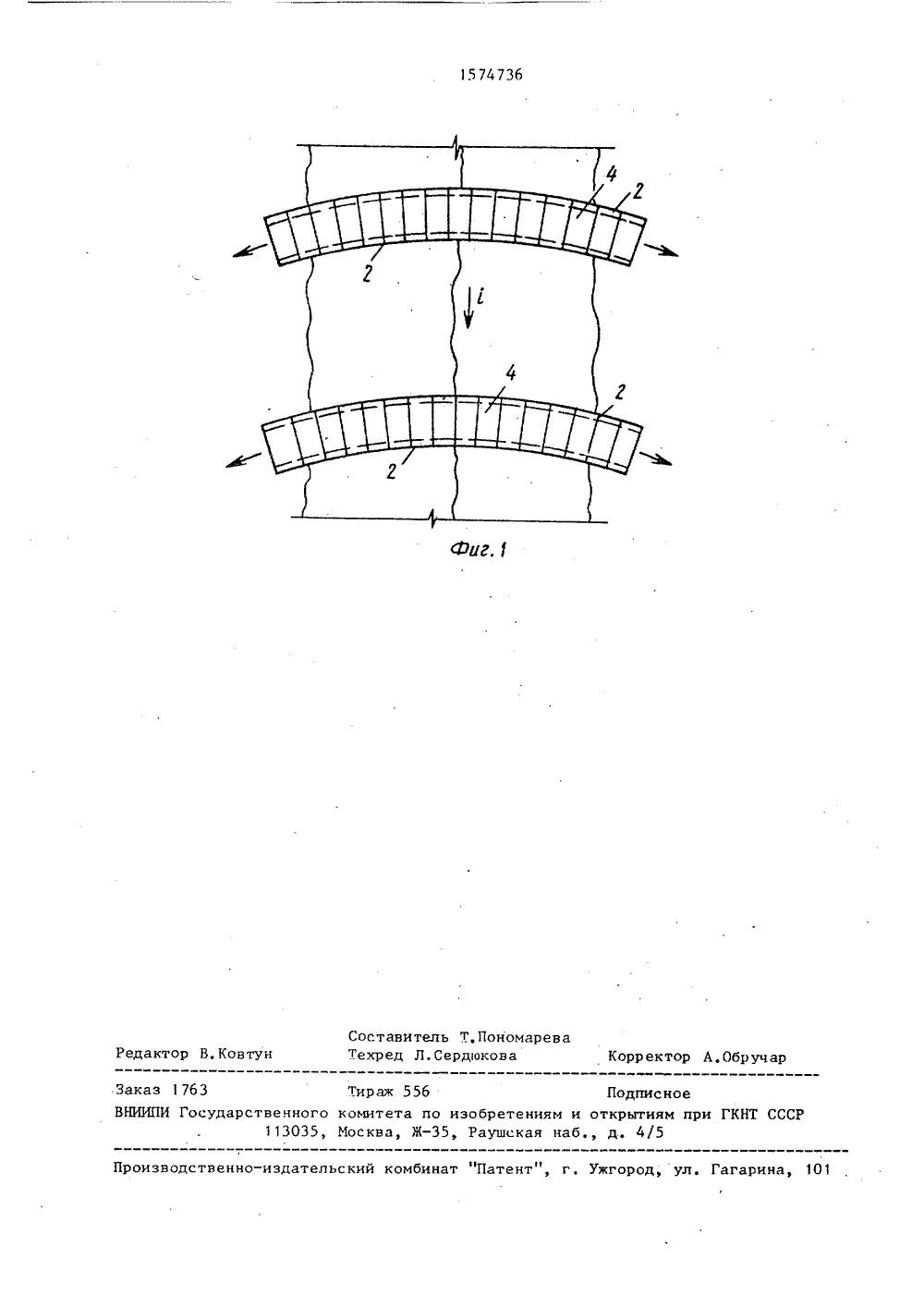

(5) 5 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОБРЕТЕНИЯ Г ",":".е-;Е, ,ул ОРСКОМУ СВИДЕТЕЛЬСТ 3953401/29-3330.09 .8530,06,90. Бюл.имФеропольскийвского инженерноГоловной ни проектный 24Лили-стр ал Дне итель огоедоно иссл тута иьскийНИИпроВ.А.Гоехно,624.15Клейнренкин(56)и Смиты, Мрис.5 тельству, а именно к Р 1 ундаментамзданий, сооружений, возводимых насклонах, изрезанных оврагами. Цельизобретения - повышение устойчивости фундамента, возводимого на склоне,изрезанном оврагами, достигается засчет выполнения продольных рядов лентв плане в виде арки 2.При этом продольный ряд каждой ленты оперт своейподошвой на коренные породы 3 склона1, а арки 2 обращены выпуклостью квершине склона 1 и ориентированы поперр ек овр ага, Концевые уч ас тки ар ок2 уперты в борта оврага. Арки 2 соединяются друг с другом горизонтальным диском перекрытия 4, на которыйустанавливается здание, сооружение.2 ил.Изобретение относится к строитель-,ству, а именно к фундаментам зданий,сооружений, возводимых на склонах,изрезанных оврагами,Цель изобретения - повышениеустойчивости фундамента, возводимого на склоне, изрезанном оврагами,На Лиг, изображен предлагаемыйФундамент здания, сооружения, план;на Лиг.2 - то же, поперечный разрез.Фундамент здания, сооружения,возводимый на склоне 1, изрезанном оврагами, включает продольные рядылент, расположенные под наружнымистенами здания, сооружения, Продольный ряд каждой ленты выполнен в ппане в виде арки 2 и оперт своей поданвой на коренные породы 3 склона. Арка2 обращена выпуклостью к вершинесклона 1, ориентирована поперек оврага и уперта своими концевыми участками в борта оврага, Арки 2 соединяются друг с другом горизонтальным диском перекрытия 4, одна из которых контактирует со спланированнымоткосом склона основания, выполняяроль подпорной стенки и удерживая всостоянии равновесия массив основания склона. Стенки арки 1 выполняются как в сборном, так и в монолитном варианте. Выбор варианта зависит,в основном, от нагрузки и от экономических соображений, При воздействиина арку 2 горизонтального давленияона передает часть усилия через дискперекрытия 4 на арку 1. Арки 1 будут испытывать не только горизонтальное, но и вертикальное давление. За счет этого появляет"ся воэможность значительноуменьшить их толщину, При большихвертикальных нагрузках под нижнейповерхностью арок 1 устанавливаютсяподушки для более равномерного распределения напряжений в основаниисклона.При воздействии горизонтальнойнагрузки на фундамент усилие, которое появляется по торцам арок, разложится на две составляющие: одна будетпараллельна бровке откоса оврага,а вторая будет направлена вглубь основания склона оврага. Под воздействием этих возникающих усилий грунтоснования будет уплотняться и значительно сильнее сопротивляться дейормации оползней.Арки 1 и горизонтальный диск перекрытия 4 образуют полую конструкцию П-образного сечения, объем которой можно использовать под размещение гаражей.При размещении по длине овраганескольких зданий, сооружений междузданиями возможна отсыпка террасы 5,например, для оборудования спортплощадок, строительства бойлерных,газгольдерных или для пропуска транспортных коммуникаций,Монтаж предлагаемого фундаментавыполняется следующим образом,Сначала производят разработку грунта основания под арки 1, затем ихмонтируют и бет онир уют гориэ онт альный диск перекрытия 4Лалее возводят здание, сооружение,Предлагаемый фундамент создаетвозможность воспринимать значительные горизонтальные давления, например,ополэневые, что повышает устойчивость,Формула из обретенияФундамент здания, сооруженИя, включающий продольные ряды лент, расположенные под нарухвыми стенами здания,сооружения, о т л и ч а ю щ и й с ятем, что, с целью повышения устойчивости фундамента, возводимого насклоне, изрезанном оврагами,продольный ряд каждой ленты оперт своей подошвой на коренные породы склона ивыполнен в плане в виде арки, обращенной выпуклостью к вершине склона,ориентированной поперек оврага, иупертой своими концевыми участкамив борта оврага.1574736 Составитель Т, ПономареТехред Л.Сердокова дактор В,Ков Корр ек тор А ар За 17 556 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Государственн 1130Подписноеретениям и открьггиям при ГКНТ СССушская наб., д. 4/5 по изобЖ, Ра
