Полиградиентный электромагнитный сепаратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

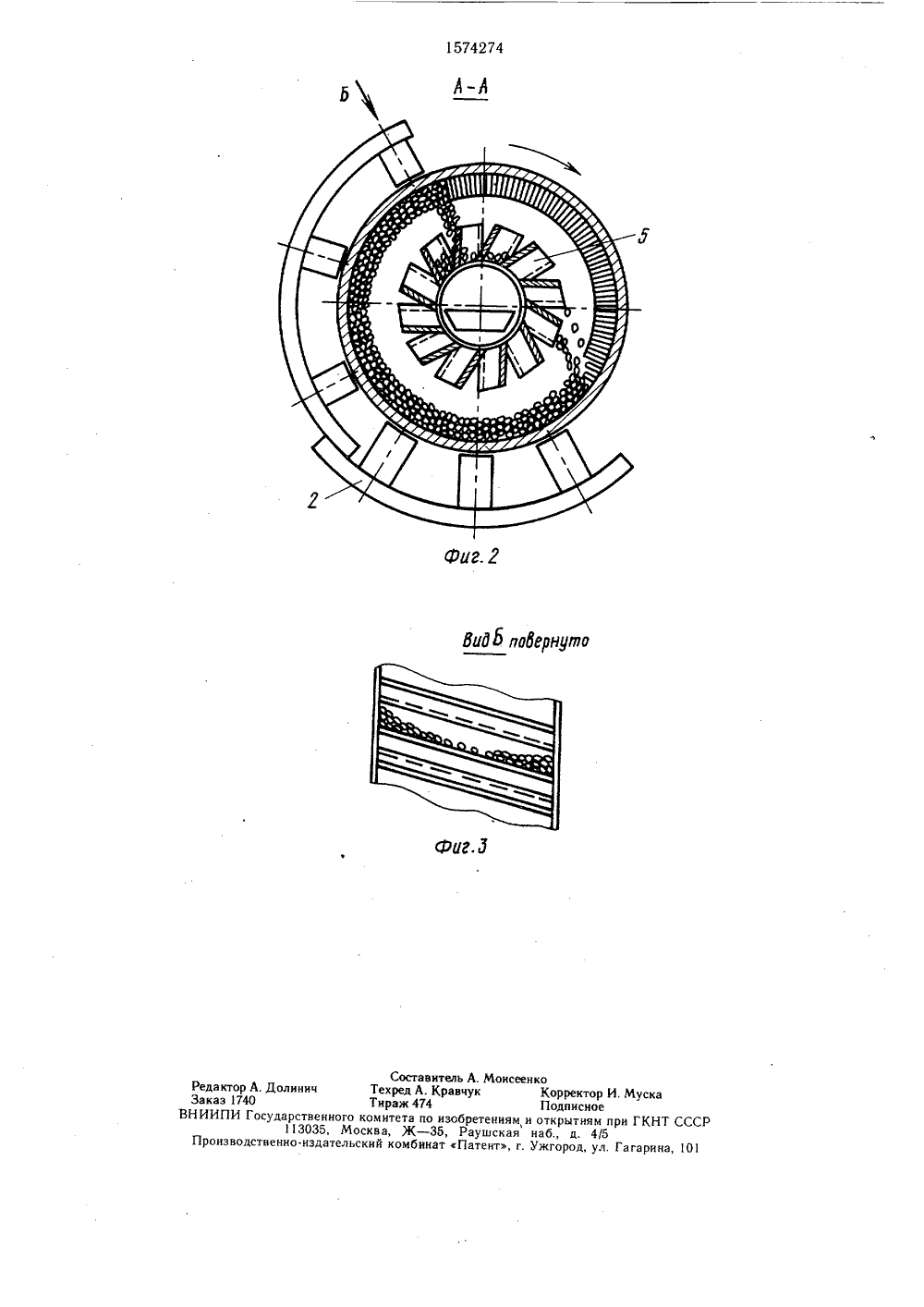

(57) Изобредиентной магбретения - пцесса сепарацрации полигвключает нак(Б) 1 с вне ГРАДИЕНТНЫЙ ЭЙ СЕПАРАТОРтение относится к нитной сепарации. овышение эффектив ии за счет улучшен адиентной среды.лонный немагнитныпней электромагнит ЛЕКТРОполиграЦель изоости проя регенеСепараторбарабан ой систе и нчг ГП ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Государственный иторский институт Гипроние(56) Авторское свидетельство СССР229349, кл. В 03 С 1/10, В 03 С 1/3Авторское свидетельство СССР747529, кл. В 03 С 1/10, 1977. мой 2. Внутри Б 1 коаксиально с ним расположен узел регенерации, выполненный в виде перфорированного цилиндра 4 с отсеками на знешней поверхности, образованными лопастями (Л) 5, которые расположены под углом к образующей цилиндра 4 и пересекаются с его поверхностью по винтовой линии. Внутри Б 1 расположена полиградиентная среда 3 в виде ферромагнитных шаров. Отсеки ограничены слева диском 6, а справа боковой стенкой 9 Б 1. Пульпа подается внутрь Б 1. Г 1 ри вращении Б 1 в зоне действия магнитной системы магнитные частицы притягиваются к шарам и выносятся наверх в зону разгрузки. По выходе из зоны действия электромагнитной системы 2 шары ссыпаются в отсеки. При этом оникатятся по Л 5 в сторону диска 6. После прохождения верхней точки шары катятся по Л 5 обратно к стенке 9. За счет этого улучшается регенерация шаров. Магнитная фракция смывается в приемник 10, а немагнитная самотеком сливается через жестко прикрепленную к Бкольцевую перфорированную диафрагмх 8. 3 ил.Изобретение относится к обогащению полезных ископаемых и может быть использовано при разделении исходного материаяа в згнитном поле по магнитным свойствам, в частности при сепарации тонко- измельченных слабомагнитных руд.Цель изобретения - повышение эффективности процесса сепарации за счет улучшения регенерации полиградиентной среды,На фиг. 1 показан предлагаемый сепаратор, продольный разрез; на фиг. 2 - разрез А-А; на фиг. 3 - вид Б на фиг. 2 с частичньм вырывом.Сепаратор включает барабан 1, электромагнитную систему 2, полиградиентную среду 3 в виде шаров, перфорированный цилиндр 4 с лопастями 5, ограничительный диск 6, брызгало 7 для смыва концентрата, перфорированную диафрагму 8, боковую стенку 9 барабана, приемник 10 магнитной фракции.Сепаратор работает следующим образом,Включением электромагнитной системы 2 запускается сепаратор. Барабан 1 и прикрепленные к нему жестко перфорированная диафрагма 8, боковая стенка 9, перфорированный цилиндр 4, лопасти 5 и ограничительный диск 6 начинают вращаться по часовой стрелке вокруг оси как показана на фиг, 2.При включении электромагнитной системы 2 через шары проходит магнитный поток. Пульпа подается во внутрь барабана 1, который установлен под углом к горизонтальной плоскости, Такое расположение барабана 1 дает возможность транспортировать пульпу на всех участках самотеком. Проходя сквозь слой шаров 3, магнитные частицы притягиваются к ним и перемещаются вместе с ними за счет вращения барабана 1 и удерживающей пары, электромагнитной системы 2. В зоне регенерации шары отрываются от внутренней поверхности барабана 1, так как на них прекращает действовать удерживающая магнитная сила, и попадают в отсеки, образованные лопастями 5 и перфорированным цилиндром 4. Попадая в отсеки,шары катятся по наклонным лопастям 5 от боковой стенки 9 барабана к ограничительному диску 6. В это время на них из брызгала 7 подается вода и магнитные частицы смываются в приемник 1 О магнитной фракции. При повороте перфорированного цилиндра 4 шары устремляются обратно к боковой стенке 9 барабана по лопасти 5.И снова водой из брызгала 7 смываются оставшиеся магнитные частицы в приемник 1 О 10 магнитнойфракции. Немагнитные же частицы, пройдя слой шаров 3 и перфорированную диафрагму 8, выводятся из сепаратора. Промытые шары из отсеков вновь попадают на внутреннюю поверхность бараб.ана.Предлагаемая конструкция узла регенерации позволяет в зоне смыва магнитных частиц уменьшить высоу слоя шаров до величины равной диаметру одного шара и многократно разрывать контакт между ними, что приводит в конечном итоге к значительному снижению остаточной намагниченности шаров и повышению эффективности процесса сепарации. Расширяется область применения сепараторов за счет возможности обогащения руд с более высокой магнитной восприимчивостью.Формула изобретенияПолиградиентный электромагнитный се паратор, включающий барабан с охватывающей его электромагнитной системой и расположенной внутри него полиградиентной средой, узел регенерации в виде перфорированного цилиндра, расположенного внутри барабана коаксиально ему и имею щего на внешней поверхности отсеки, образованные лопастями, установленными под углом к касательной плоскости цилиндра, отличающийся тем, что, .с целью повышения эффективности процесса сепарации за счет 4 О улучшения регенерации полиградиентнойсреды, лопасти установлены под углом к образующей цилиндра и пересекаются с поверхностью перфорированного цилиндра по винтовой линии.1574274 Фиг. д 6 побернуво Составитель А, МТехред А. КравчукТираж 474 комитета по изобрете сква, Ж - 35, Рауш кий комбинат Патен Редактор А. ДолиничЗаказ 1740ВНИИПИ Государственного113035, МПроизводственно. издатель оисеенкоКорректор И. МускаПодписноениям и открытиям прн ГКНТ СССРская наб., д. 4/5т, г. Ужгород, ул. Гагарина, 1 О 1
СмотретьЗаявка
4472352, 07.06.1988
ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ "ГИПРОМАШУГЛЕОБОГАЩЕНИЕ"
ШКОДКИН ВАСИЛИЙ ТИХОНОВИЧ, КЛОКОВ ВАЛЕРИЙ НИКОЛАЕВИЧ, АТАМАНОВ НИКОЛАЙ СТЕФАНОВИЧ, ГАРИН ЮРИЙ МИХАЙЛОВИЧ, ГОЛОВКО АНАТОЛИЙ ВАСИЛЬЕВИЧ, ДОРОФЕЕВ АНАТОЛИЙ ИВАНОВИЧ, БОЛДЫРЕВ ВАЛЕРИЙ АЛЕКСЕЕВИЧ, РЯХОВСКИЙ СЕРГЕЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: B03C 1/025, B03C 1/029
Метки: полиградиентный, сепаратор, электромагнитный
Опубликовано: 30.06.1990
