Гавриш

Номер патента: 1558391

Опубликовано: 23.04.1990

Авторы: Гавриш, Калюжный, Лифатов

МПК: A61B 5/15

Метки: взятия, животных, крови

...у различных половозрастных групп животных.На чертеже изображено устройство для взятия крови,Устройство для взятия крови содержит фиксирующие дуги 1 с зажимами 2 вен, рукоятку 3, регулятор 4 расстояния между дугами и регулятор 5 длины дуг, хомут 6 с отверстием в центре и шарнирами 7 с пружинами 8 на концах, регулируемый упор 9, введенный в отверстие хомута 6, установленный на штоке 1 О, с канавками 11, изогнутая часть 12 которого неподвижно закреплена на конце штока, замок 13 в средней части хомута 6, пробойный механизм 14, закрепленный на одной из дуг 1, снабженный фиксатором 15 вены установленный с возможностью синхронного перемещения относительно дуги 1 за счет ролика 16 посредством гибкого тросика 17, служащего также для привода...

Номер патента: 1556812

Опубликовано: 15.04.1990

Авторы: Белик, Борисов, Гавриш, Котлярский

МПК: B22D 27/20

Метки: алюминиевых, отливок, сплавов

...Сущность изобретения состоит в том, что в местах возможного образования утяжин создают пористую структуру отливки за счет нанесения на соответствующие участки формы водородообразующего реагента (воды). Реализация изобретения позволяет устранить дефекты типа утяжин, снизить брак отливок на 5000, расширить технологические возможности получения отливок с дифференцированными свойствами. Эту зону душ ируют водой пульверизатором в течение 2 с перед заливкой формы. В данной зоне образуется пористость в результате газонасыщения залитого в форму расплава при его реакции с влагой, внесенной в слой краски. Время между нанесением влаги и заливкой формы не должно превышать 1 мин, так как в противном случае значительное количество воды успевает...

Номер патента: 1555768

Опубликовано: 07.04.1990

Авторы: Гавриш, Гоцкало, Козлов, Осичев, Ткаченко

МПК: H02K 15/04

Метки: катушки, полюса, электрической

...витка.42), закрепляют виток и отрезают его от бухты. Предпочтительно изолируют и вторую шайбу.Подготовленные таким образом шайбы соединяют друг с другом (фиг. б). Для этого вводят отстоящую от шайбы полку 3 вывода в окно другой шайбы, После сочленения сдвигают шайбы друг1относительно друга до совмещения их окон. При расположении выводов на одной стороне катушки (фиг. 3) сдвиг шайб необходимо производит с пово, ротом одной из шайб на 180 вокруг продольной оси катушки, а при расположении выводов на противоположных сторонах - без поворота.45Затемсвободные концы отводов (отстоящие оъ.:наружных витков шайб) соединяют друг с другом посредствомприпоя или крепежа 14, предпочтительверхности катушки и нарушения изоляции, а при...

Номер патента: 1555767

Опубликовано: 07.04.1990

Авторы: Баронский, Гавриш, Гривин, Козлов, Осичев, Ткаченко

МПК: H02K 15/04

Метки: катушки, полюса, электрической

...скобы 14(фиг. 5), Отводы могут быть расположены на стороне выводов (фиг, 3) или на обратной им стороне катушки, еслиширина окна катушки мала. Выводы могут быть расположены также с двухсторон катушки.Вывод доформовываюг таким образом,чтобы середина его плотно прилегалак торцевой поверхности 15 катушки,и соединяют его концы, используя припой или крепеж (технологический) .11 ри этом между концами вывода предпочтительно устанавливают прокладку16 (с целью предотвращения возможного отгиба середины вывода от торцевой поверхности катушки и нарушения изоляции), а при соединении концов вывода посредством крепежа 17предпочтительно также устанавливаюти технологическую планку 18, на место которой будет установлен межкатушечный проводник или...

Номер патента: 1540864

Опубликовано: 07.02.1990

Авторы: Гавриш, Гурьев, Конева, Кротов, Махорин, Онацкая

МПК: B04C 5/14

Метки: пылеуловитель, центробежный

...газ по тангенциальнорасположенному входному патрубку 4поступает в цилиндрическую частьаппарата 1, где закручивается и опускается вдоль конической части 2, приэтом пыль за счет центробежных силприжимается к стенкам и транспортируется газовым потоком к патрубку 6,соединяющему корпус с бункером.В патрубке 6 установлен затвор7 для фазы с тормозящими пластинами.При длине патрубка и числе пластин,при которых площадь пластин равнаплощади проходного сечения патрубка6, тормозящие пластины обеспечиваютполный срез вращающегося газовогопотока как на непроницаемой сплошнойподложке, герметизируя накопительныйбункер, при этом пыль свободно ссыпается в сборный бункер, а очищенный газ поступает в выходной патрубок 5,При меньшем...

Номер патента: 1535527

Опубликовано: 15.01.1990

Авторы: Гавриш, Рудник, Рыбицкий, Шевченко

МПК: A46B 7/10

Метки: цилиндрическая, щетка

...5 и 6 для 25 зажима ворса 4 в зоне его рабочих 7 и нерабочих 8 корцов. На сторонах фланцев 5 и 6, контактирующих с рабочими 7 и нерабочими 8 концами ворса 4, выполнены канавки 9, при этом все канавки имеют треугольныйО профиль с углом при вершине 55-65 и выполнены в виде концентричных колец, центры которых лежат на оси фланцев. По меньшей мере один из дисковых фланцев 5 или 6 выполнен35 сборным, состоящим иэ двух концентрично расположенных частей 10 и 11, имеющих возможность независимого относительного осевого перемещения.40 На втулке 1 установлен механизм 12 осевого перемещения частей фланца, выполненный в виде гайки, На гайкеопод углом 120 относительно друг друга в окружном направлении установлены на осях 13 рычаги 14, имею 45 щие...

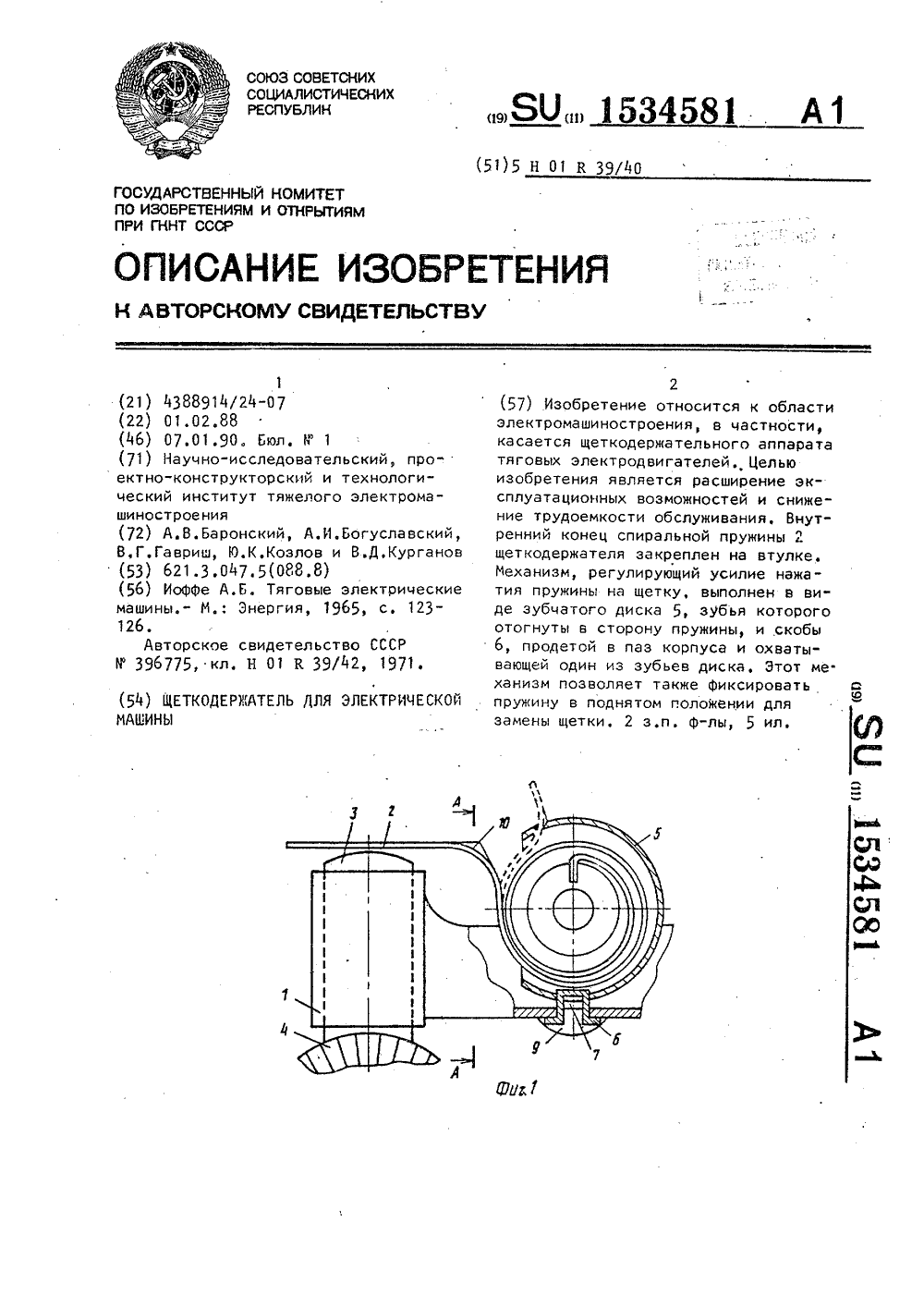

Номер патента: 1534581

Опубликовано: 07.01.1990

Авторы: Баронский, Богуславский, Гавриш, Козлов, Курганов

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...диска 5, зубьякоторого отогнуты в сторону пружины.Скоба б, охватывающая один из зубьев 7,продета в паз 8 корпуса и закрыта уплотнением 9. Свободный конец пружины, З 0нажимающий на щетку, отогнут, в местеперегиба пружины выполнено углубление .10.Усилие нажатия пружины устанавливается поворотом зубчатого диска 5 всторону щетки. После установки нужно З 5го усилия зубчатый диск стопоритсяскобой 6, которая надевается на зуб 7диска 5. Скоба проходит через паз 8в корпусе 1,После закрепления зубчатого диска 405 скобой б в паз корпуса 1 вводитсяуплотнение 9, предотвращающее самопроизвольное выпадение скобы при смене щетки, т.е. когда пружина 2 поставлена на один из зубьев в верхней час 45ти диска, В этот момент усилие наскобу...

Номер патента: 1531139

Опубликовано: 23.12.1989

Авторы: Абрамов, Гавриш, Грабин, Лутов

МПК: G11B 5/187

Метки: головки, доводки, магнитной, поверхности, рабочей

...в точке а или в любой другой,минимально удаленной от нее точке,выбираемой исходя из конструктивного5решения реального устройства,Вращение магнитной головки 1 вокруг оси 00 обеспечивает ее качание относительно шарнирной оси О Она угол с с частотой, равной двумкачаниям эа один оборот магнитнойголовки, с сохранением параллельностиоси 040 относительно торца абразивного инструме та и расстояния междуними, 15Процесс доводки осуществляют в двестадии: на начальной стадии доводки,когда осуществляется основной съемприпуска, вращают абразивный инструмент 3 и магнитную головку 1, на финишной стадии доводку производят беэвращения абразивного инструмента. В примере реализации способа час-, тоту вращения абразивного инструмента выбирают из условия...

Номер патента: 1529261

Опубликовано: 15.12.1989

Авторы: Гавриш, Исмаилов, Лебедев, Шваченко

МПК: G06K 9/36

Метки: изображений, объектов, центрирования

...инФормацию о видеоизображении, поступают на соответствующие счетные входы сумматоров 8 и 9 во время длительности верхнего полукадра изображения . сначала,из четвертого квадранта поля изоб ражения и затем - из первого квадранта поля изображения, а во время длительности нижнего полукадра импульсы , на входы сумматоров 8 и 9 сначала поступают из третьего квадранта поля изображения и затем - из второго квадранта поля изображения.55Емкость и каждого счетчика 26 выбирается больше, чем максимально возможное из чисел К - К - т,е. результирующее количество импульсов М, зафиксированное вторым сумматором 9,равно:М, = (К,+К.) - (К,+Кр)При этом если центр тяжести О изображения объекта находится в первом или во втором квадрантах, то триг. гер 28...

Номер патента: 1528613

Опубликовано: 15.12.1989

Авторы: Белик, Борисов, Гавриш, Котлярский

МПК: B22D 18/00, G01N 7/14

Метки: вакуумировании, газовыделения, исследования, расплава

...15. Открывают кран 4 и со скоростью не менее 200 мм рт.ст в 1 с создают в камере заданное разрежение, после чего кран 4 перекрывают, отсоединяя камеру 1 от вакуумной системы.Таким образом, в камере 1 собирается весь выделившийся из расплава газ, что дает возможность проводить исследование при заданном разрежении. Краном 10 кратковременно (примерно на 1 с) сообщают обе ветви дифманометра 11 с камерой и тут же перекрывают правую ветвь, оставляя левую подсоединенной к камере. С это го момента начинается регистрация ро ста давления. Рост давления в камере 1 фиксируется вакуумметром 3, а при необходимости более точных измерений- по опусканию уровня жидкости в ле1528613 51015 20 25 30 35 40 45 вом колене жидкостного дифференциального...

Номер патента: 1527364

Опубликовано: 07.12.1989

Авторы: Близнюк, Бормотова, Гавриш, Жила, Канарский, Кондратьев, Носов, Осадчук, Падня

МПК: E02B 3/12

Метки: возведения, грунтового, сооружения

...откоса волнами, поверхность подводного плеса, начиная от подошвыоткоса участка наката и ската волн,формируется в виде отмостки 4 отложением наиболее крупных частиц гравия-гальки, На поверхности откоса(т) участка наката и ската волн остаются после размыва и перемещениямелких частиц также наиболее крупныечастицы 5. Такая сортировка и раскладка волнами частиц грунта откосаповышает надежность гидродинамическойустойчивости откоса при меньших зат-ратах грунтового материала. Такойраскладки грунта при формировании откоса искусственными способами производства работ достичь, практйческиневозможно, а надежность гидродинамической устойчивости при этом достигается за счет укладки большого объемагрунтовых материалов,При переформировании откоса...

Номер патента: 1524986

Опубликовано: 30.11.1989

Авторы: Гавриш, Грановский, Кассов, Катренко

МПК: B23K 37/06, B23K 9/02

Метки: обратной, стороны, формирования, шва

...и упрощение конструкции.На чертеже представлено устройст" во, общий вид.Устройство содержит металлический желоб 1, в котором размещены слой флюса 2, термостойкая эластичная прокладка 3, между прокладкой 3 и дном желоба подстилающий слой оксида графита 4 и нагревательный элемент 5. Устройство размещают на обратной стороне свариваемых деталей 6 и сварного шва 7.20Устройство работает следующим образом.При сварке с обратной стороны шва 7 устанавливают устройство.Нагревательным элементом 5, выпол ненньи, например, в виде проволочной спирали, изготовленной иэ сплавов с высоким удельным электрическим сопротивлением (нихром, хромаль); и подключенным к источнику питания, нагревают 30 подстилающий слой оксида графита 4 до температуры "вспенивания"...

Номер патента: 1519981

Опубликовано: 07.11.1989

Авторы: Гавриш, Тлябичев

МПК: B65G 47/24

Метки: выдачи, ориентации, поштучной

...двухвходовый .элемент И 31, усилители 32-35.БПР работает следующим образом. На первый н второй входы БПР 17 поступают сигналы с выходов фотодатчиков1 О 15 20 25 30 35 Ю 45 50 55 О и 11 в определенной последовательности в зависимости от геометрии детали и от стороны, на которой она лежитЕсли деталь лежит не на той стороне, которая соответствует правильнойориентации, она подлежит поворотуотносительно поперечной оси на 180,Точность определения момента про"хождения через фотодатчик 11 определяется тактовой частотой генератора 26.На выходе элемента И 27 появляетсясигнал логической "1", если детальне подлежит перевороту, Этот сигналпереводит КБ-триггер 22 в состояниелогической "1" и через инвертор 29блокирует прохождение сигнала черезвторой...

Номер патента: 1511081

Опубликовано: 30.09.1989

Авторы: Гавриш, Домуладжанов, Достовалов, Полищук

МПК: B24B 27/06

Метки: резки

...экспериментально.В процессе испытаний были использованы следующие составы СОЖ: "АкволОМ", 5 .-ный водный раствор СОЖ"Аквол", 5 Х-ный водный растворСОЖ фирмы "Джонсон" (США),масляннаяСОЖ - Индустриальное масло ИА,а также 1 Х-ный водный раствор кальцинированной соды, Масляная СОЖ непринята иэ-за низкой охлаждающей ееспособности,В процессе резки альнико большоезначение имеют охлаждающие, моющие,проникающие, смачивающие способности СОЖ, По всем этим показателям наилучшие результаты показала 5 -наяводная микроэмульсия-дисперсия СОЖ"Аквол", При ее использованиисилы резания по сравнению с другимииспытанными СОЖ в 2-3 раза ниже. Формула изобретения Способ резки, при котором абразивный .инструмент вращают и подают в зону резания с...

Номер патента: 1498597

Опубликовано: 07.08.1989

Авторы: Гавриш, Грановский, Кассов, Катренко

МПК: B23K 35/363

Метки: пайки, флюс, чугуна

...комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 собствует хорошей смачиваемости твердого металла припоем. Кроме того, на границе соприкосновения паяного металла с расплавленным припоем и флюсом образуется подобие гальванического элемента, при этом цинк, находящийся во флюсе, переходя на поверхность чугуна повышает его смачиваемость припоем. При содержании оксида цинка 1 О во флюсе менее 1,1 мас.Х влияние его на смачива мость паяного металла (чугуна) припоем незначительно. При содержании оксида цинка более 3,0 мас.% прочность паяного шва несколько сни жается.Примеры выполнения флюса представлены в табл, 1В качестве...

Номер патента: 418106

Опубликовано: 15.07.1989

Авторы: Булыгин, Гавриш, Орлов, Рашевский, Слоевский

МПК: E21C 37/06

Метки: высоким, давлением, жидкости, импульсным, монолитных, объектов, разрушения, скважинное

...заряда взрывчатого вещества, располагаемых диаметрально противоположно в боковой стенке стакана под3 4181,0 углом так, что их оси пересекаются в одной точке на оси стакана выше его донной части,С целью предотвращения выброса устройства из скважины при взрыве эа 5 ряда поперечное сечение торца патрубка имеет площадь меньшую, чем площадь поперечного сечениякольца, образованного внутренним диаметром ста кана и диаметром отверстия патрубка.Для увеличения мощности устройства целесообразно внутри стакана над отверстием патрубка установить сферическую оболочку из хрупкого материала,5В результате всего, этого улучшается удобство эксплуатации устройства, особенно при использовании его в скважинах большого диаметра.20На чертеже показано...

Номер патента: 1492357

Опубликовано: 07.07.1989

Авторы: Гавриш, Исмаилов, Керимов, Шваченко

МПК: G06K 9/00, G06K 9/46

Метки: распознавания, цвета

...на выходе первого элемента 11сравнения появляется уровень логической единицы при значительном расхождении (превьппении или занижении) измеряемого значения насыщенности поотношению к эталонному на выходе первого элемента 11 сравнения устанавливается уровень логического нуля,Аналогично работают каналы цветового тона (блоки 12 и 15) и яркости(блоки 13 и 16), При этом на второйэлемент 12 сравнения подается сигналфазы вектора цвета с блока определения Фазы вектора цвета через элемент 19 задержки. На третий элемент 13сравнения подается сигнал с выходачетвертого видеоусилителя 34, пропорциональный яркости каждой точки анализируемого изображения через элемент 17 задержки. Одновременно этотже сигнал через два элемента 17 и 18задержки подается...

Номер патента: 1484546

Опубликовано: 07.06.1989

Авторы: Васюков, Гавриш, Кулинич, Нищенко

МПК: B23P 19/06, B25B 21/00

Метки: пневмовинтоверт

...при нормальном протекании процесса завинчивания.Если по какой-либо причине произойдет заклинивание резьбы, то система управления пневмовинтовертавырабатывает команду на реверсивноевращение шпинделя 2. Это происходитследующим образом,При заклинивании резьбы вращениешпинделя 2 прекращается, эластичноекольцо 14 тянет нижние концы рычажков 13 до упора в шпиндель 2, а верхние их концы поднимают вверх шайбы15 и 17, сжимая пружину 16, и замыкают контакт щетки 18 - шайба 17. Врезультате этого включается электропневмоклапан 27 и сжатый воздух извоздухопровода 41 поступает в воздухо роводы 45, 4, 46 и 44, Иэ возду-/хопровода 46 сжатый воздух проходитв правую полость пневмоцилиндра 5,толкает поршень влево и переключаетвинтоверт 1 на...

Номер патента: 1477850

Опубликовано: 07.05.1989

Авторы: Гавриш, Грицюк, Медвидь, Семененко, Скоблюк, Сухарев

МПК: E02F 3/40

Метки: ковш, мелиоративного, экскаватора

...каждого зуба в сторону нижней поверхности днища ковша, При очистке мелиоративных необлицованных каналов при движении ковша поверхность срезаемого грунта разрыхляется зубьями. Одновременно происходит одновременное срезание дернового покрова боковыми стенками ковша и РК зубьев. 4 ил,расположенных симметрично относительн продольной оси симметрии зуба и обо разующих с ней угол ы. =65-72 , вершина 6 которого ориентирована от хвостовика 5 зуба и расположена со смещением В=2,.4 мм относительно нижней грани 7 хвостовика 5. Режущая кромка ковша, образована режущими кромками 4 примыкающих друг к другу боковыми гранями зубьев 3.Ковш работает следующим образом.При очистке мелиоративных необлицованных каналов в процессе движения ковша...

Номер патента: 1472400

Опубликовано: 15.04.1989

Авторы: Вдовиченков, Гавриш, Колесник, Кудряшова, Лагздиньш, Остапенко, Паров, Сизов

МПК: B65H 1/00, B65H 3/08

Метки: листовых, отделения, плоских, подачи, стопы

...со столом 7 через шарнирно-рычажный механизм 3. На перфорированном дне 14 вакуумной камеры 3 смонтировананаправляющая планка 15, транспортирующие валки 16 и 17 для вывода изделий из стопы (фиг. 5) с приводом 18. Для уменьшения сил трения между изделием и днищем 14 на нем закреплены самоустанавливающиеся ролики 19. К раме стола 8 прикреплены два упора 20 для снятия стопы с вил погрузчика.Устройство работает следуюшим образом.Погрузчиком или тельфером с вилочным захватом укладывают стопу изделий 11 на стол 7. Как только стопа закроет отверстия 9 внутри сильфона 6 создается повышенное давление воздуха, поступающего от вентилятора 2 через воздуховод 5 и стопа заготовок поднимается до упора в транспортирующие валки 16 и 17. За счет...

Номер патента: 1470871

Опубликовано: 07.04.1989

Авторы: Гавриш, Грицюк, Медвидь, Онокало, Прихожий, Семененко, Скоблюк, Сухарев

МПК: E02F 3/08

Метки: многоковшового, орган, рабочий, экскаватора

...113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к машинамдля разработки грунта и может быть .применено в качестве рабочего органамногоковшового экскаватора,Цель изобретения - увеличение долговечности за счет уменьшения динамических нагрузок и упрощение конструкции.На чертеже представлен рабочий орган многоковшового экскаватора, видсбоку.Рабочий орган многоковшового экс-."каватора состоит из тяговой цепи 1с закрепленными на .ней ковшами 2,содержащими механизм регулировки усилия резания, выполненный в виде упру.гих пластин 3, прикрепленных к боковым стенкам ковшей 2 с внешней стороны, причем свободные концы пластин 3находятся в постоянном контакте с...

Номер патента: 1470250

Опубликовано: 07.04.1989

Авторы: Андреева, Гавриш, Готовцева, Сысина, Тараканов

МПК: A01G 7/00, A01H 1/04

Метки: выращивания, гибридных, родительских, семян, томатов, форм

...стебля. Этот пасынок является наиболее продуктивным, на- нем образуется 3 - 4 соцветия, после чего рост ограничивается. Все остальные пасынки удаляют. Оба стебля подвязывают шпагатом к шпалере. В этом случае на одном растении образуется 6 - 8 соцветий, удлиняется период вегетации.Кроме того, предлагается формировка растений детерминантных линий томата в один стебель с постоянным переводом точки роста на боковой побег за счет оставления резервного побега. Во избежании вершкования растений сразу же после заложения первого соцветия оставляют на растении резервный побег продолжения (резервный пасынок), остальные пасынки удаляют. Резервным является пасынок, расположенный в пазухе листа под одним из верхних соцветий. При ограничении...

Номер патента: 1470246

Опубликовано: 07.04.1989

Авторы: Андреева, Гавриш, Тараканов

МПК: A01H 1/04

Метки: lycopersicon, mill, еsсulеnтuм, селекции, томатов

...этапе сорта, а в четвертом - гибриды Я с высокой адаптивной способностью, включают в конкурсное испытание, которое проводят на селекционной станции и параллельно в 4 - 6 точках страны с разными климатическими и погодными условиями - экологическое испытание,Одновременное проведение станционного и экологического сортоиспытания позволяет за один год такого изучения, вместо 2 - 3 лет при одном станционном испытании, выбрать наиболее перспективные образцы и рекомендовать их для производственной проверки на площади, превышающей рекомендуемые для сортоиспытания в 3 - 4 раза, в 5 - 7 хозяйствах.На шестом этапе осуществляют параллельное изучение лучших образцов в станционном, экологическом и производственном сортоиспытаниях. Образцы,...

Номер патента: 1468856

Опубликовано: 30.03.1989

Авторы: Богданова, Гавриш, Голованов, Каменская, Капчиц, Кесоян, Мельников, Силантьева, Соколова, Фомина

МПК: C01B 25/42

Метки: калия, пирофосфорнокислого

...99,8; КБРО 4 0,2.Нерастворимые в воде вещества отсут 3ствуют. Насыпная плотность 0,46 т/м,рН 1 Е.раствора 10,2,Примеры осуществления способа, 15раскрывающие влияние молярного отКОношения -раствора дикалийфосфаРОта на показатели процесса, представлены в табл,1, .Температура сушкираствора дикалийфосфата 220 С, скорость удаления влаги при сушке 585 кгБО/ч.,температура прокалки 445 С,1 (скорость удаления влаги при прокалке 47,5 кг НО, 25 Примеры осуществления способа,раскрывающие влияние температурысушки раствора дикалийфосфата на показателипроцесса, представлены втабл,2, Ыолярное отношение в =1 96К,Оскорость удаления влаги при сушке585 кг Н О/ч, температура прокалки445 С, скорость удаления влаги припрокалке 47,5 кг Н О/ч,Примеры...

Номер патента: 1465497

Опубликовано: 15.03.1989

Авторы: Гавриш, Грицюк, Медвидь, Прихожий, Семененко, Скоблюк, Сухарев

МПК: E02F 3/24

Метки: землеройной, ковш

...Изобретение относится к землеройнй технике, а именно, к ковшам многковшовых каналоочистителей, Цель изобретения - снижение энер 5 гОемкости процесса резания и улучшенИе качества очистки выемок,На фиг, 1 изображен ковш, общий вд, на фиг. 2 - разрез А-А наг. 1; на фиг. 3 - разрез В-В на ф г. 1.Ковш землеройной машины включаетище 1, связанные с ним боковые стенк 2 с режущими кромками 3, выполненными выпуклыми в направлении резая, заднюю стенку 4 и переднюю режую кромку 5, Выпуклая поверхность ежущей кромки каждой боковой стенки еет форму, описываемую уравнением гарифмической спирали. У;:"ол заост, ния режущих кромок боковых стенок уменьшается в направлении от передей режущей кромки.Работа ковша заключается в следуем, 25При...

Номер патента: 1449917

Опубликовано: 07.01.1989

Авторы: Гавриш, Петросов, Шваченко, Ширинов

МПК: G01R 19/04, G06G 7/02

Метки: значений, сигналов, экстремальных, электрических

...перезапись нового значения в регистр 2, фиксируя очередной экстремум и момент его появления. Импульс перезаписи появляется также на выходе элемента И 7, когда текущее значение сигнала меньше, чем записанное ранее в регистре 3 значение минимума.В регистрах 17 и 18 хранятся числа, соответствующие моментам появФления максимума и минимума на очередном интервале наблюдения, задаваемом блоком 14.Погрешность определения временного положения экстремумов равна по величине двум длительностям тактовых импульсов.ф о р и у л а и з о б р е т е н и яФУстройство для определения экстремальных значений электрических сигналов, содержащее аналого-цифровой преобразователь, информационный вход которого является входом устройства, а выход...

Номер патента: 1441437

Опубликовано: 30.11.1988

Авторы: Гавриш, Кауров, Куманин, Пушкарь, Свиридов

МПК: G08C 19/28

Метки: информации, сжатия

...элемента ИЛИ 16 проходит. через ключ 2 1 и ,элемент ИЛИ 26 5 О на первый управляющий вход выходного регистра .22. Регистр 22 открывается и в него заносится значение текущей выборки с выхода регистра 1.Шестая операция - очистка Регис " 56 ров 2 и 3, если обрабатываемая выборка оказалась существенной. Для этого блок 27 формирует на шестом выходе сигнал, который поступает на вход обнуления регистра 2. Этот же сигналчерез ключ 23 поступает на вход обнуления регистра 3, если на первом входе ключа 23 присутствует сигнал, снимаемый с выхода триггера 14,Седьмая операция - запись значения текущей выборки из регистра 1 врегистры 2 и 3, если текущая выборкаявляется существенной по критериюд3Для этого блок 27 формируетсигнал на седьмом выходе. Вход...

Номер патента: 1435877

Опубликовано: 07.11.1988

Авторы: Гавриш, Глущенко, Грановский, Катренко, Пахомов

МПК: F16H 57/04

Метки: редуктора, смазки, червячного

...то у потребителя отпадает надобность в применении легированныхмасел на период приработки редуктораИыла жирных кислот, находящиес:я втвердом состоянии, химически не взаимодействуют с металлами, не окисляются на воздухе, не вытекают из редуктора, поэтому могут значительноевремя находиться в редукторе при егохранении в нерабочем состоянии итранспортировке.При пуске в эксплуатацию редуктора потребитель заливает в него эксплуатационное масло и включает редуктор в работу. Если нагрузки в пе 40риод приработки невелики, то температура масла в редукторе повышаетсянезначительно и введенное заводомизготовителем мыло остается в твердом состоянии при этом оно не конУ45тактирует с воздухом и металлами, неразрушается химически и полностьюсохраняет...

Номер патента: 1176508

Опубликовано: 30.10.1988

Авторы: Белик, Борисов, Гавриш, Котлярский

МПК: B22D 18/04

Метки: давлением, литья, низким

...резкому снижению выхода годного и усложнению технологического процесса литья.Целью изобретения является повышение выхода годного и качества фасонных литых изделий,Поставленная цель достигаетсятем, что в известном, способе литьяпод низким давлением, включающем заполнение формы расплавом под действи"ем избыточного газового давления,выдержку под давлением при кристаллизации, удаление отливки, уровень расплава в тигле поддерживают в постоянном контакте с нижней частью формы.Поскольку в процессе данного способа литья поверхность нижней частиформы ие оголяется и ванна расплава не перемешивается, устраняются причины образования в расплаве окисных плен. В результате постоянного контакта нижней части формы с расплавом ее температура превышаЕТ...

Номер патента: 1430196

Опубликовано: 15.10.1988

Авторы: Бондарь, Гавриш, Мартиян, Пацевич, Точеный

МПК: B23G 1/18

Метки: дыропробивной, пресс, револьверный

...19 осуществляется электромагнитной муфтой. Электромагнитная муфта состс 1 ит из кронштейна 20, закрепленного на станине 1, и расположенного в нем электромагнитного сердечника 21, В кронштейне 20 установлены направляю - щие штыри 22 с пружинами 23, а на 50 упор 19 насажены подшипник 24 с пластиной 25 и в нижней части упора тормозной конус 26, Электромагнитная муфта. соединяется с приводом (не показан) шлицевым соечинением упора 19 55 и вала 27 привода. Устройство работает следующим образом. В гнезда поворотного диска 2 устанавливают требуемый для обработки заготовки инструмент 3 для обработки отверстия. Для нарезания резьбы в отверстиях заготовки 16 вращением цис.ка 2 вокруг оси 28 в рабочую зону по программе поступает инструмент 3 для...
