Щеткодержатель для электрической машины

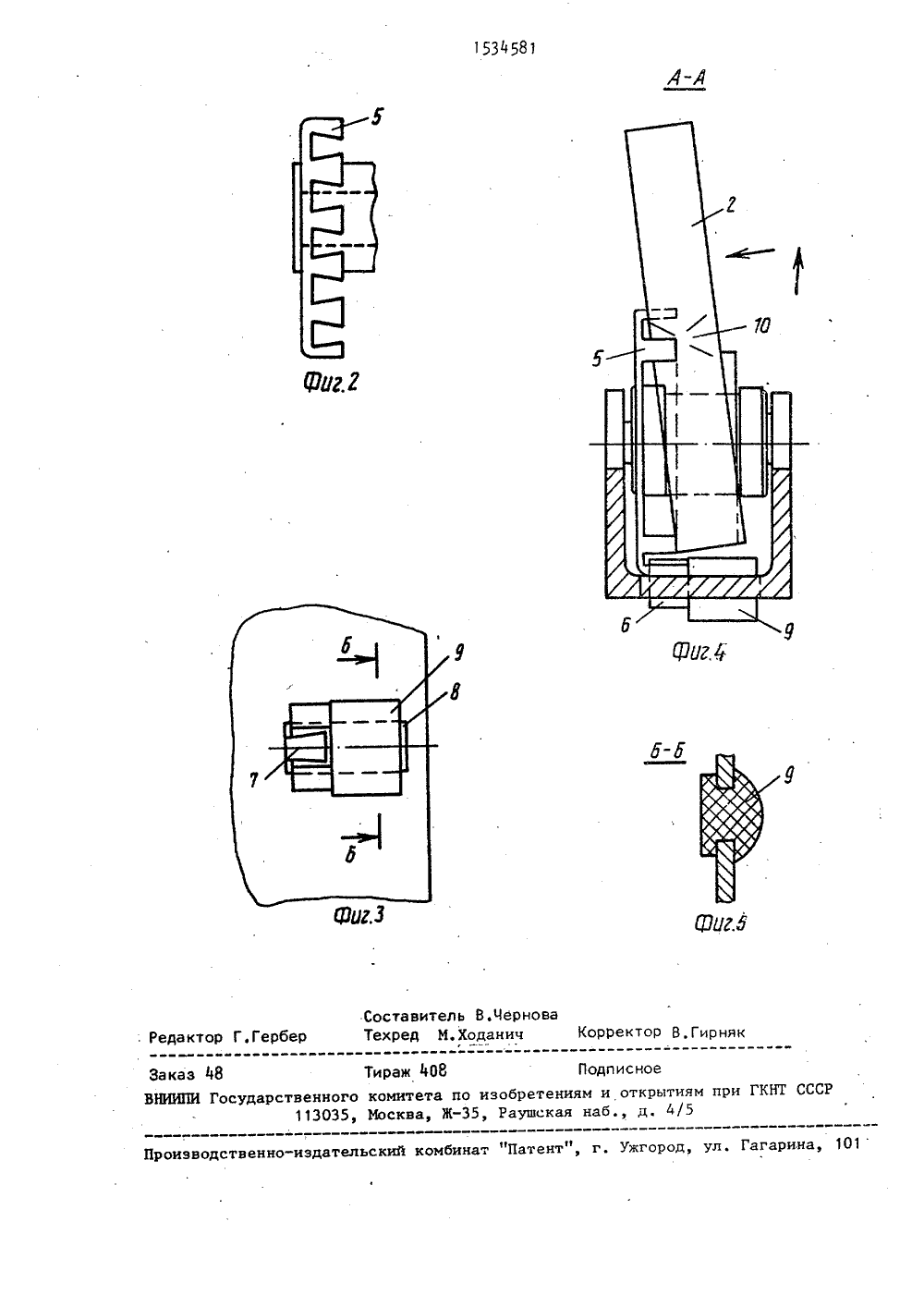

)5 н О 1 к 39/4 НИЕ ИЗОБРЕТЕНОМУ СВИДЕТЕЛЬСТВУ О АВТОРС ьскии, протехнологиектром Богуславский В.Д,Кургано электрическ 65, с, 123 о СССР2, 1971етел ьс 1 к 39 ое скл. с ЕКТРИЦЕСКОГ 1 4 й ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Научно-исследоватеектно-конструкторский ический институт тяжелогшиностроения(57) .Изобретение относится к област электромашиностроения, в частности, касается щеткодержательного аппарат тяговых электродвигателей. Целью изобретения является расширение эксплуатационных возможностей и сниже ние трудоемкости обслуживания. Внут ренний конец спиральной пружины 2 щеткодержателя закреплен на втулке. Механизм, регулирующий усилие нажатия пружины на щетку, выполнен в ви де зубчатого диска 5, зубья которог отогнуты в сторону пружины, и скобы 6, продетой в паз корпуса и охватывающей один из зубьев диска, Этот м ханизм позволяет также фиксировать пружину в поднятом положении для замены щетки. 2 з.п, ф-лы, 5 ил.Изобретение относится к электромашиностроению, в частности касаетсящеткодержательного аппарата тяговыхэлектродвигателей.Цель изобретения - расширение эксплуатационных возможностей, снижениетрудоемкости обслуживания, предохранение скобы от выпадания, обеспечениенадежной Фиксации пружины на зубедиска при замене щетки.На Фиг.1 показан щеткодержательв рабочем положении, когда пружинаДавит на щетку (штриховыми линиямиобозначено положение пружины, уста, новленной на Фиксатор при смене ще.ток); на Фиг.2 - зубчатый диск свтулкой; на фиг.3 - щеткодержательвид снизу; на Фиг,М - разрез А-А наФиг,1; на Фиг.5 - разрм Б-Б на20Фиг.3..ФЩеткодержатель (фиг.1) содержиткорпус 1, спиральную пружину 2, которая прижимает щетку 3 к коллектору М.Внутренний конец пружины закрепленотносительно зубчатого диска 5, зубьякоторого отогнуты в сторону пружины.Скоба б, охватывающая один из зубьев 7,продета в паз 8 корпуса и закрыта уплотнением 9. Свободный конец пружины, З 0нажимающий на щетку, отогнут, в местеперегиба пружины выполнено углубление .10.Усилие нажатия пружины устанавливается поворотом зубчатого диска 5 всторону щетки. После установки нужно З 5го усилия зубчатый диск стопоритсяскобой 6, которая надевается на зуб 7диска 5. Скоба проходит через паз 8в корпусе 1,После закрепления зубчатого диска 405 скобой б в паз корпуса 1 вводитсяуплотнение 9, предотвращающее самопроизвольное выпадение скобы при смене щетки, т.е. когда пружина 2 поставлена на один из зубьев в верхней час 45ти диска, В этот момент усилие наскобу снимается,При необходимости смены щетки 3пружина 2 поднимается и устанавливается смещением в сторону на один иззубьев верхней части диска 5 (фиг.5),щетка освобождается и с ней можнолегко работать, так как нет необходи-.мости держать рукой пружину в поднятом положении, После смены щетки пружина обратным движением снимается сфиксатора и возвращается в рабочееположение,Таким образом, зубчатый диск сотогнутыми зубцами выполняет двефункции: служит для заводки и закрепления пружины,в рабочем положении иявляется фиксатором для пружины в рабочем положении и является фиксатором для пружины при смене щеток,Формула изобретения1. Щеткодержатель,для электрицеской машины, содержащий корпус, в котором установлена щетка, взаимодействующая с нажимной спиральной пружиной, механизм регулировки нажатия. пружины, о т л и ц а ю щ и й с я тем, цто, с целью расширения эксплуатационных возможностей и снижения трудоемкости обслуживания, механизм регулировки нажатия пружины выполнен в виде зубчатого диска, зубья которого отогнуты в сторону нажимной спиральной пружины и скобы, установленной в пазу корпуса и охватывающей один из зубьев зубчатого диска.2, Щеткодержатель по п.1 о т л ич а ю щ и й с я тем, цто, с целью предохранения скобы от выпадания, скоба снабжена уплотнением, установленным в указанном пазу корпуса.3. Щеткодержатель по и.1, о т л ич а ю щ и й с я тем, что с целью обеспечения надежной фиксации дружины на зубе диска при замене щетки, на свободном конце пружины в месте перегиба выполнено углубление.. Редактор Г.Гербер Техред М.Ходанич Коррек Гирня Подписное а ГКНТ СССР изводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 Тир. ЦОЕ сударственного комитета 113035, Москва, Ж изобретениям и открытия Раушская наб., д, 4/5
