Осичев

Номер патента: 1838860

Опубликовано: 30.08.1993

Авторы: Альтшулер, Осичев, Подгорный

МПК: H02K 3/51

Метки: электрической, якорь

...стержни уравнителей 14, изолированные части которых расположены в П-образной формы защитной оболочке 25. Крепление стержней обеспечено посредством пружинной скобы 26 фасонной формы и распорного стержня 27, зафиксированного в пазу 28 на внутреннем диаметре железа якоря,Петушки в кольцевом поясе (фиг. 3) снабжены Г-образной формы скобой 29, образующей с петушками шлиц 30, в котором расположен и соединен с петушком конец уравнителя 31, а кольцевой пояс в целом уплотнен в арке прокладками 32, Прокладки 32 на входе в шпиц снабжены пазом 33 (фиг, 4), в который заходит межвитковая изоляция уравнителей 34 (показана жирной линией),В головках обмотки якоря (фиг. 5) расположена О-образной формы скоба 35, которая образует шлиц 36 для...

Номер патента: 1823081

Опубликовано: 23.06.1993

Авторы: Вовк, Осичев, Сысоев

МПК: H02K 19/16, H02K 5/20

Метки: агрегат, двухмашинный, средства, транспортного

...количество радиально расположенных шлицев 58 и зубцов 59 шлицевого соединения, посредством которого производится крепление полюса на магнитопроводе генератора и стопорение крепежа от самоотвинчивания с использованием листов сердечника полюса и (или) стенок подкладной шайбы, отгибные части 60 и 61 которых при этом заведены в шлицы.При изготовлении ротора магнитопровода систем возбуждения главного и вспомогательного генераторов сваривают посредством аксиальных ребер в одно не- разъемное целое с общим корпусом ротора агрегата и обрабатывают их одновременно, с одной установки на станке, а полюса в сборе с катушками возбуждения закрепляют на магнитопроводах посредством крепежа с фасонной головкой болта (гайки), полученной методом горячей...

Номер патента: 1816336

Опубликовано: 15.05.1993

Авторы: Вовк, Осичев, Сысоев

МПК: H02K 3/52

Метки: ротор, электрической, явнополюсный

...катушек смежных полюсов; б) второй вид 28 - шины, соединяющиенаружные выводы катушек смежных полюсовИзготовление и сборка ротора с явновыраженными полюсами,Обычно при намотке катушки на намоточном приспособлении производят отреэку расчетного числа витков на лобовой части катушки.В предлагаемом устройстве в процессе намотки расчетное число витков катушки отреэается по середине лобовой части, по оси катушки, в результате чего все катушки, соответственно и полюсы, будут взаимозаменяемы, одной конструкции и одного 20 исполнения, а технология изготовления -безотходной.После калибровки и опрессовки.катушки производят установку межвитковых прокладок и эапечку катушки с ними, припайку внутреннего и внешнего выводов к крайним виткам катушки и...

Номер патента: 1808158

Опубликовано: 07.04.1993

Авторы: Альтшулер, Осичев

МПК: H01R 43/06

Метки: катушками, коллектор, ленточными

...между петушками выполняют двух видов - дистанционные и уплотнительные, отличающиеся друг от друга только по толщине,Отличие сборки предлагаемого устройства в части уплотнения петушков коллектора в тангенциальном направлении заключается в том, что процесс установки прокладок между смежными петушками в кольцевом поясе предусматривает два этапа. На первом этапе производят установку дистанционных прокладок на выступ в петушке под упор в него от центра, но не подрядмежду всеми петушками в кольцевом поясе, а секторами, оставляя равномерно по окружности свободными от прокладок ряд промежутков между соседними петушками, На втором этапе устанавливают в свободные от дистанционных прокладокпромежутки между петушками в кольцевом10 поясе...

Номер патента: 1761528

Опубликовано: 15.09.1992

Авторы: Дубов, Осичев

МПК: B29C 45/26, B29C 45/44

Метки: литьевая, пластмасс, поднутрениями, форма

...в ней сердечником 7, имеющим направляющие 8, в которых с возможностью перемещения расположены подвижные пуансоны 9 с выступами 10 для образования поднутрений11 в изделии. С подвижными пуансонами 9связаны наклонные выталкиватели 12, имеющие выступы 13,Между выступами 13 и плитой крепления 5 на наклонных выталкивателях 12 размещены пружины 14. Выступы 13 взаимодействуют с захватом 15, выполненным за одно целое с упором 16, установленным на толкателе 17 термопластавтомата.Наружную поверхность изделия образуют раздвижные оформляющие элементы 18, которые перемещаются перпендикулярно продольной оси формы по направляющим 19, закрепленным на обойме 6. В плите крепления 5 установлен и закреплен фланцем 20 ограничительный упор 21,В...

Номер патента: 1721720

Опубликовано: 23.03.1992

Автор: Осичев

МПК: H02K 3/50

Метки: статор, электрической

...с опорами 22 и ребрами 23 нажимной шайбы и кольца. Бандажное кольцо в этом случае наиболее технологично в изготовлении, так как проходит механическую обработку в шайбе, и увели чивает момент инерции шайбы от выкручивания при затяжке пакета сердечника статора, При изготовлении устройства устанавливают изоляцию на бандажное кольцо, производят укладку катушек статора в пазы 35 сердечника и закрепляют их в пазовой части клиньями. Затем технологическим приспособлением распирают лобовые части обмотки статора в радиальном направлении от центра, как показано знаком г на фиг, 1 40 одним из известных способов до упора в бандажное кольцо, устанавливаю как это показано на.фиг, 5, на наружном диаметре его между опорами в нажимной шайбе...

Номер патента: 1617597

Опубликовано: 30.12.1990

Авторы: Клепиков, Осичев, Черенов

МПК: H02P 5/06

Метки: электропривод

...Ьлок 22 компараторов предназначен для анализа характера колебательного процесса и соответствующей выработки выходных напряжений, Компоновка компара 1 оров в блоке 22 осуществлена так, что при отрицательном напряжении на входе блока выходной сигнал отсутствует на обоих выходах, при величине входного напряжения из малой окрестности муля на первом выходе вырабатывается сигнал, а на втором нет, при относительно небольшом положительном входном напряжении вырабатывается сигнал на втором выходе и при значительном входном напряжении не вырабатываются сигналы ни на первом, ни на етором выходах. Элемент И 18 предназначен для индикации стационарных фрикционных автоколебаний со значительной амплитудой, в также для исключения ложных срабатываний...

Номер патента: 1555768

Опубликовано: 07.04.1990

Авторы: Гавриш, Гоцкало, Козлов, Осичев, Ткаченко

МПК: H02K 15/04

Метки: катушки, полюса, электрической

...витка.42), закрепляют виток и отрезают его от бухты. Предпочтительно изолируют и вторую шайбу.Подготовленные таким образом шайбы соединяют друг с другом (фиг. б). Для этого вводят отстоящую от шайбы полку 3 вывода в окно другой шайбы, После сочленения сдвигают шайбы друг1относительно друга до совмещения их окон. При расположении выводов на одной стороне катушки (фиг. 3) сдвиг шайб необходимо производит с пово, ротом одной из шайб на 180 вокруг продольной оси катушки, а при расположении выводов на противоположных сторонах - без поворота.45Затемсвободные концы отводов (отстоящие оъ.:наружных витков шайб) соединяют друг с другом посредствомприпоя или крепежа 14, предпочтительверхности катушки и нарушения изоляции, а при...

Номер патента: 1555767

Опубликовано: 07.04.1990

Авторы: Баронский, Гавриш, Гривин, Козлов, Осичев, Ткаченко

МПК: H02K 15/04

Метки: катушки, полюса, электрической

...скобы 14(фиг. 5), Отводы могут быть расположены на стороне выводов (фиг, 3) или на обратной им стороне катушки, еслиширина окна катушки мала. Выводы могут быть расположены также с двухсторон катушки.Вывод доформовываюг таким образом,чтобы середина его плотно прилегалак торцевой поверхности 15 катушки,и соединяют его концы, используя припой или крепеж (технологический) .11 ри этом между концами вывода предпочтительно устанавливают прокладку16 (с целью предотвращения возможного отгиба середины вывода от торцевой поверхности катушки и нарушения изоляции), а при соединении концов вывода посредством крепежа 17предпочтительно также устанавливаюти технологическую планку 18, на место которой будет установлен межкатушечный проводник или...

Номер патента: 1410151

Опубликовано: 15.07.1988

Автор: Осичев

МПК: H01R 39/04

Метки: коллекторная, пластина, составная, тягового, электродвигателя

...профиль петушка в виде двух равносторонних или прямоугольных трапеций, соединенных меньшими основаниями в одно целое (Фиг.1).2, Штампуют заготовку петушка изэтого профиля (Фиг. 2).3. Формуют петушок из заготовки,придавая ему П-образную форму, в размер шпица под укладку проводников обмотки якоря (фиг. 3) .4. Штампуют из трапецеидальногопрофиля и рихтуют собственно коллекторную пластину (фиг. 4),5. Фрезеруют на концевой части собственно коллекторной пластины обе боковые стороны профиля так, чтобы образующийся в результате этого выступимел параллельные и расположенные симметрично оси трапеции поверхности ичтобы поверхность наклонных упоровпроходила над ласточкиным хвостом(фиг. 4).При этих условиях процесс фрезерования обеих боковых сторон...

Номер патента: 1363380

Опубликовано: 30.12.1987

Авторы: Осичев, Перегудова

МПК: H02K 3/52

Метки: генератора, полюс, ротора, синхронного

...пакетсжимаютпод прессом заданным усилием и проверяют обеспечение размерапо длине сердечника, а затем снимают нагрузку, вводят в отверстия влистах полюсные заклепки и стержни(а в данном случае вводят и дополнительные стержни) и опрессовываюткомплект всех полюсных листов с установленными стержнями и заклепкамипод прессом заданным усилием, причемв процессе опрессовки заклепки будут1363380 Резьбовые отверстия в основных 45 стержнях перед пропиткой целесообразно предохранить от смачивания компаундом или ввернуть в них технологические пробки из несмачиваемого компаундом материала, например, ти О па фторопласт, в которых также преду" смотрены отверстия вдоль оси для стока компаунда в каналы внутри сердечника и на выход из его торцов,После...

Номер патента: 1292085

Опубликовано: 23.02.1987

Автор: Осичев

МПК: H01R 43/06

Метки: коллектора, ленточными, петушками

...прокладок, и в пазу 26, выполненном вПоследнее значительно облегчает процесс укладки уравнителей и обмотки и пропайки петушковой зоны, приближая по технологичности коллектор . с ленточными петушками к коллектору с цельной пластинкой или с профильным петушком. При укладке уравнителя конец проводника вводится в шлиц до упора в уступ прокладок, при укладке 55 дистанционной прокладке, размещается флажок.При вводе полного числа уплотнительных прокладок боковые поверхности дистанционных и уплотнительных прокладок за петушками автоматически смыкаются и образуют сплошную арку. Таким образом, практически исключаются зазор между прокладками за петушками и проникновение по нему токо- проводной пыли на обмоткодержатель.С целью исключения...

Номер патента: 1116515

Опубликовано: 30.09.1984

Авторы: Алехин, Геродес, Осичев

МПК: H02P 5/28

Метки: асинхронного, двигателя, ротором, скорости, трехфазного, фазным

...напряжения в обмотки статора асинхронного двигателя и отсутствии задающего напряжения формирователи импульсов 10 подают на второй тиристорный коммутатор 4 тактовые импульсы, а на управляющие электроды коммутатора 3 подается непрерывный сигнал с релейного элемента 15, работу которого задает блок 13. В этом режиме электропривод работает не реостатной механической ,характеристике,. определяемой величиной активного сопротивлений цепи ротора совместно с резисторами 2.Для работы на заданной скоростинеобходимо в блоке задания скорости 11 установить величину задающегонапряжения, соответствующего выбранной скорости. Это напряжение с опре деленным темпом нарастания подается на один вход сумматора 12, на другой вход которого подается напряжение...

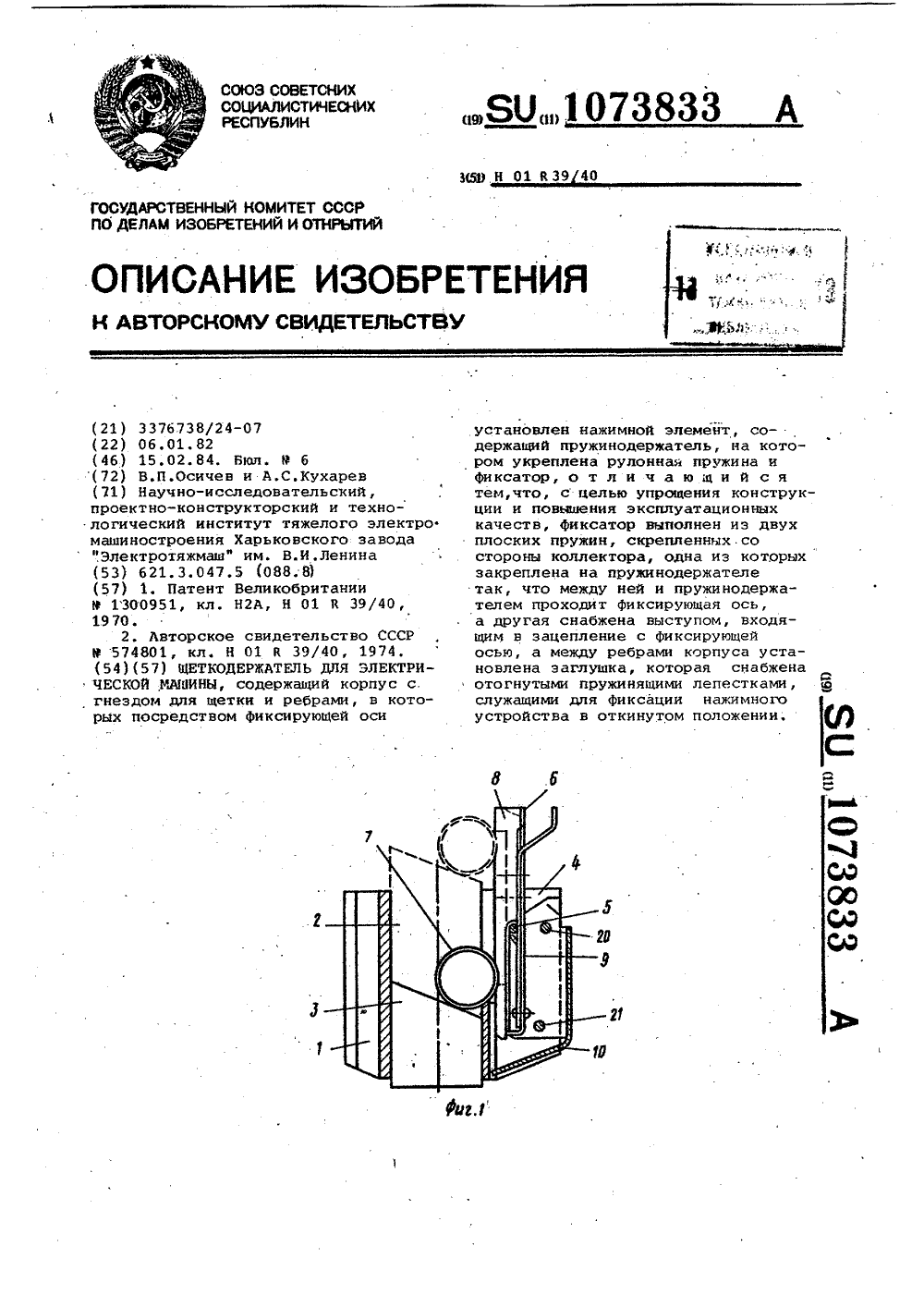

Номер патента: 1073833

Опубликовано: 15.02.1984

Авторы: Кухарев, Осичев

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...6 представляет собой раэнотолщинную изоляционную лланку, пообе стороны которой закреплены, например, с помощью заклепок соответственно рулонная пружина 7 и фиксатор 9. Фиксатор (см,фиг.21 состоит из двух. скрепленных междусобой со стороны коллектора плоскихпружин 11 и 12, Пружина 11 закреплена на пружынодержателе 8 также,например, с помощью заклепок 13,имеет отогнутый хвостовик 14 ивырезы 15 и 16. Пружина 12 проходит через вырез 16 хвостовика 14пружины 11 и имеет выступ 17, продеваемый через ырез 15 пружины 11,и нижний отгиб в виде крючка 18.Вследствие разнотолщинности пружинодержателя 8 между ним и пружиной 11 образовано пространство 19,в котором с возможностью перемещения помещена ось 5,Заглушка 10 коробчатой Форма(см. Фиг. 3 )...

Номер патента: 1054859

Опубликовано: 15.11.1983

Авторы: Верхогляд, Голуб, Дука, Иваненко, Милованов, Осичев, Усенко

МПК: H02K 19/34

Метки: бесконтактный, генератор

...между нулевыми точкамиосновной и дополнительной обмоток,Достоинством данного техническогорешения является простота выполнениядополнительной обмотки, посколькуее секции оказываются однотипны ссекциями основной обмотки, а такжевозможность использования энергиидополнительной обмотки по основнойчастоте как на стороне постоянного,так и на стороне переменного напряжения 4 .Недостатком данного техническогорешения является ограниченность егоприменения областью однофазных нагрузок переменного тока, в частности,оказывается невозможным органиэо. вать питание трехфазной моторвентиляторной нагрузки, например, в тепловозе.Цель изобретения - повышение коэффициента полезного действия генератора и расширение его функциональных...

Номер патента: 574820

Опубликовано: 30.09.1977

Автор: Осичев

МПК: H02K 1/28

Метки: ротор, синхронной, явнополюсный

...упрощение изготовления и повышение надежности. Указан ная цель достигается тем, что ярмо выполнено из двух кольцевых частей 11-ооразного сечения, скрепленных друг с другом в аксиальном направлении, между которыми расположены и зафиксированы хвосты сердечников, 1 О причем продольная ось каждого хвоста перпендикулярна продольной оси полюса.На фиг. 1 показан явнополюсный ротор синхроннои машины, продольный разрез; на фиг, 2 - то же, поперечный разрез; на фиг. 3 - по люс ротора в аксонометрии.Составные части 1, 2 кольцевого ярма охвагывают хвосты 3, выполненные заодно с полюсными сердечниками 4 и обработанные одним из известных способов, например, точени ем. Необходимое сопряжение сердечников сярмом по цилиндрическим поверхностям...

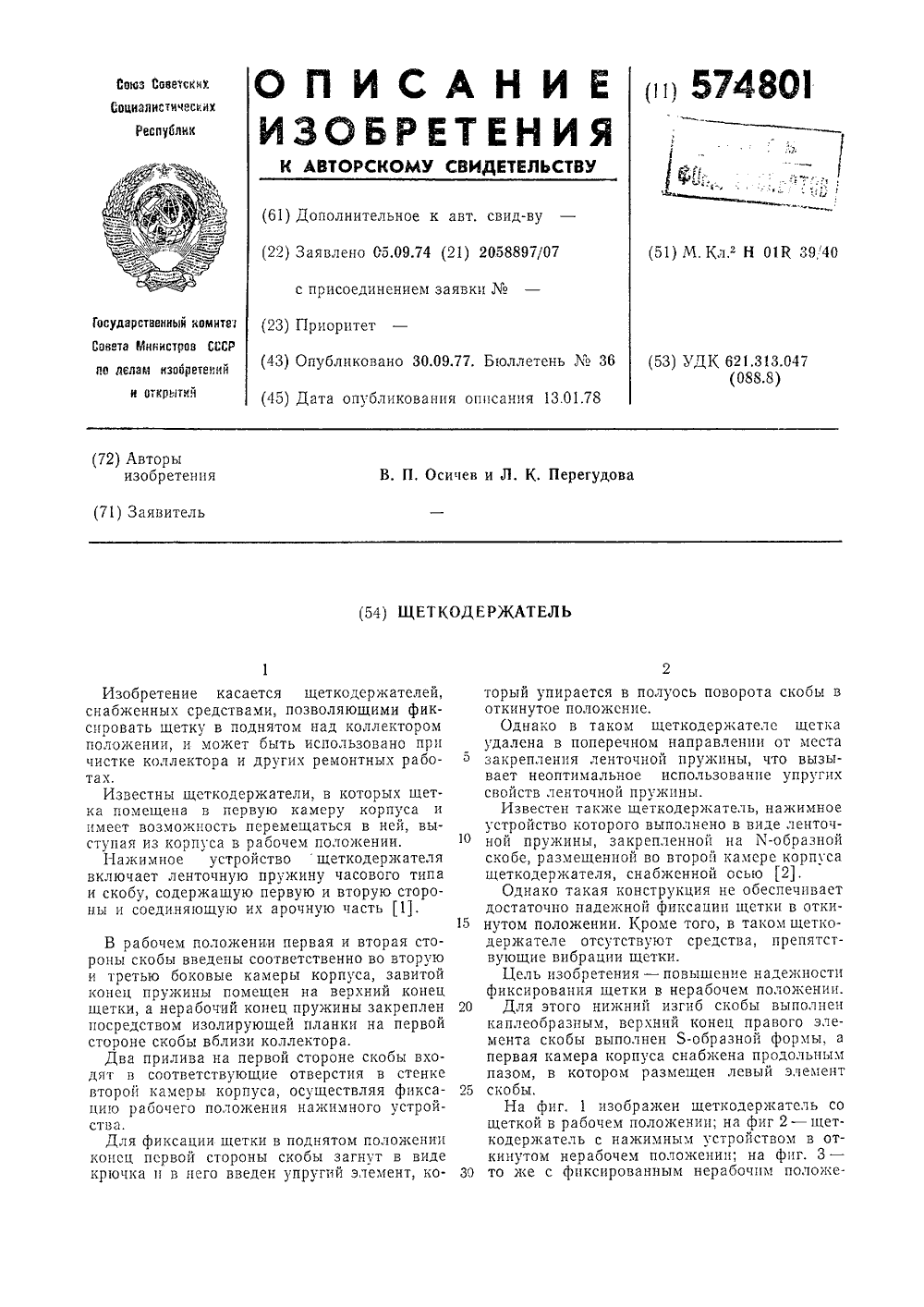

Номер патента: 574801

Опубликовано: 30.09.1977

Авторы: Осичев, Перегудова

МПК: H01R 39/40

Метки: щеткодержатель

...нажимного устройства. На изоляционной планке 10, закрепленной на среднем элементе К-образной скобы в свою очередь закреплена нерабочим концом рулонная ленточная пружина 11, другой конец которой в рабочем положении опирается на щетку 3. Правый элемент 9 М-образной скобы в средней части имеет фиксирующий изгиб 12, взаимодействующий с осью 7. Нижний изгиб 13 М-образной скобы между средним и правым ее элементами выполнен каплеобразной формы и в нерабочем состоянии взаимодействует с осью 6. Первая камера 2 отделена от второй камеры 4 стенкой 14 с прорезью для раз. мещения изоляционной планки 10. Вторая камера 4 оканчивается стенкой 15, имеющей выступ 16. Изгиб между левым элементом 1 и средним элементом 8 Х-образной скобы закруглен и в...

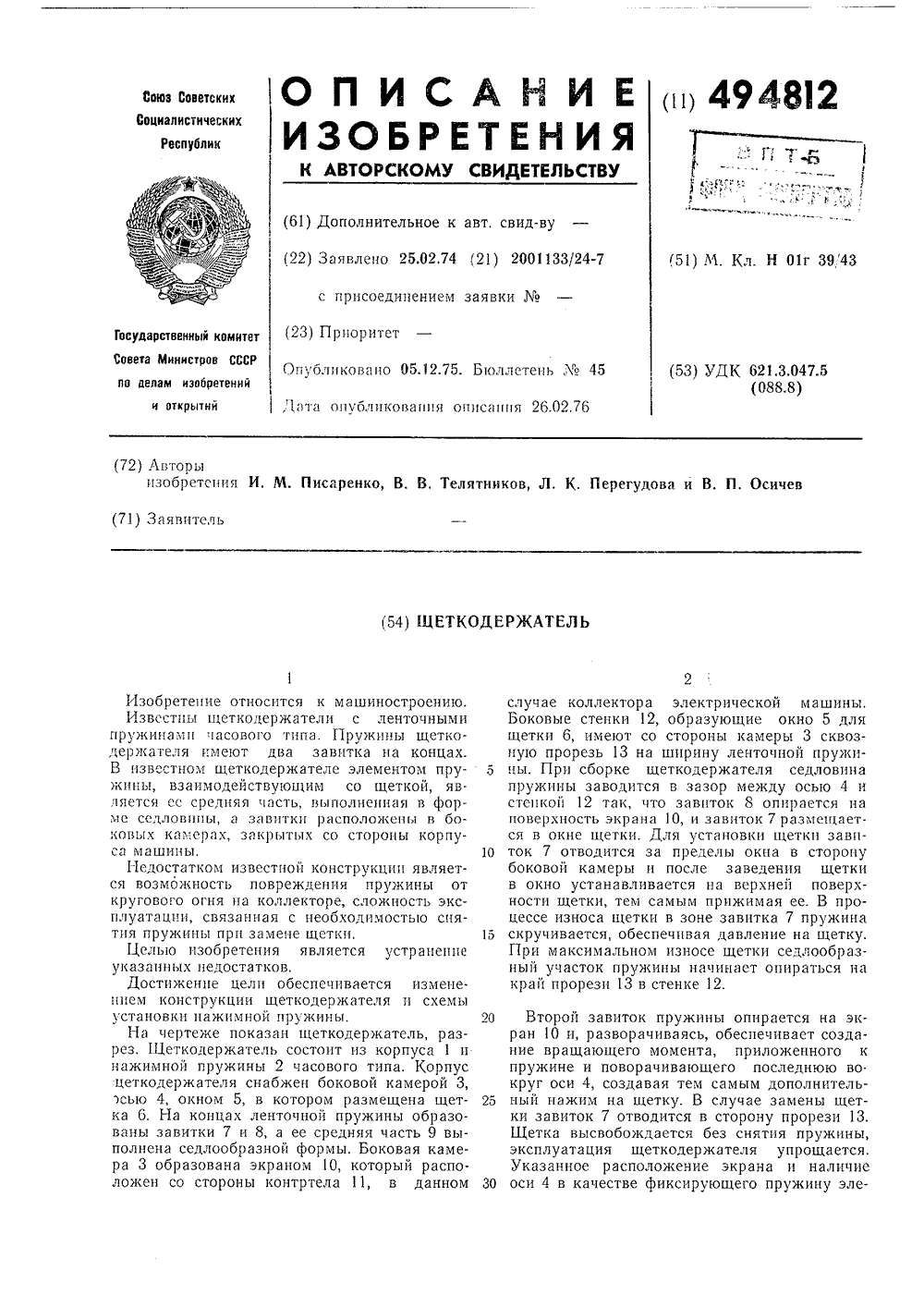

Номер патента: 494812

Опубликовано: 05.12.1975

Авторы: Осичев, Перегудова, Писаренко, Телятников

МПК: H01R 39/43

Метки: щеткодержатель

...замены щеторону прорези 13, снятия пружины, ел я упрощается. крана п наличие его пружину элеИзобретение относится к машиностроению.Известны щеткодержатели с ленточнымипружинамп часового типа, Пружины щеткодержателя имеют два завитка на концах.В известном щеткодержателе элементом пружины, взаимодействующим со щеткой, является сс средняя часть, выполненная в форме седловины, а завитки расположены в боковых камерах, закргятых со стороны корпуса машины. 10Недостатком известной конструкции является возможность повреждения пружины откругового огня на коллекторе, сложность эксплуатации, связанная с необходимостью снятия пружины прп замене щетки. 15Целью изобретения является устранениеуказанных недостатков,Достижение цели обеспечиваетсяпем...

Номер патента: 479183

Опубликовано: 30.07.1975

Авторы: Барабанова, Киселев, Осичев

МПК: H01M 35/18

Метки: аккумуляторов, зачистки, кромок, свинцовых, электродов

...клапаны для распределения подаваемого воздуха в пневмоцилиндры 4 н 8 по латуным трубкам 26 и 27.Устройство для зачистки поверхностей кромок электродов свинцовых аккумуляторов мон"ируется на выходе электродов из сушила перед рабочим местом съемщика электродов (над цепями сушила),В предлагаемом устройстве важно выдержать соотношение между максимальной высоой направляющей цепи и максимальной высотой звена цепи. Это соотношение необходимо брать равным 0,9 - 1,2. При меньшем соотношении пачки будут собираться, но ушки электродов будут повреждаться движущейся цепью, что недопустимо, При соотношении большем, чем 1, 2 сбор пачек будет происходить неудовлетворительно.Опчсанное устройство работает следующим о бр.чзом,Транспортирующие цепи...

Номер патента: 458916

Опубликовано: 30.01.1975

Авторы: Осичев, Перегудова

МПК: H01R 43/06

Метки: коллектора, электрической

...в изоляционных прокладках выполняют окно, ширина которого больше 15 ширины петушка, а при механической обработке выступающие части изоляционных прокладок удаляют, в результате чего между петушками образуются каналы для прохода охлаждающего воздуха. 20На фиг, 1 показана изоляционная прокладка с окном в зоне петушка; на фиг, 2 - коллектор с установленными между токопроводящими пластинами изоляционными прокладками; на фиг. 3 - вид по стрелке А на фиг,2; на 25 фиг, 4 - коллектор после механической оботки.До сборки коллектора в изоляционныхкладках 1 в зоне петушка выполняют окПрокладки 1 устанавливают между тоководящими пластинами 3 так, что проклимеют выступающие части 4 и 5, В промеханической обработки части 4 и 5 удалпри этом между...

Номер патента: 458913

Опубликовано: 30.01.1975

Авторы: Осичев, Перегудова

МПК: H01R 39/04

Метки: коллектор, электрической

...торе об проходредмет изобретен содер оводя щиися ия колые венемкамиизоляИзобретение относится к области электромашиностроения, в частности к коллекторамэлектрических машин.Известны коллекторы электрических машин,содержащие пакет из чередующихся токопроводящих пластин со сплошными петушками иизоляционных прокладок,Целью изобретения является улучшение охлаждения коллектора,Указанная цель достигается благодаря выполнению в петушках сквозных вентиляцион,ных каналов, образованных выемками в боковых поверхностях петушков и в изоляционных прокладках.На фиг. 1 изображен предложенный коллектор; на фиг. 2 - петушок коллектора.Коллектор содержит пакет из чередующихся токопроводящих пластики 1 с припаянными к ним петушками 2 и изоляционных...

Номер патента: 324686

Опубликовано: 01.01.1972

Авторы: Литовченко, Осичев, Перегудова

МПК: H02K 9/16

Метки: постоянного, электрическая

...машина 20 охлаждаемая воздухом, и внутренгпою полость со сто ложной коллектору, содеря полпенный в виде цилиндр верхность которого снабж 25 ребрами, и установленного ка с радиальными вентиля ми, отличатотааяся тем, что,ния интенсивности охлажде пены полыми, а промежутк ЗО стороны коллектора спабжеетени Известны электрические машины постоянного тока, охлаждаемые воздухом, поступающим во внутреннюю полость со стороны, противоположной коллектору, содержащие якорь, выполненный в виде цилиндра, наружная поверхность которого снабжена продольными ребрами, и установленного на них сердечника с радиальными вентиляционными каналами.В предлагаемой машине с целью повышения интенсивности охлаждения ребра выполнены полыми, а промежутки...

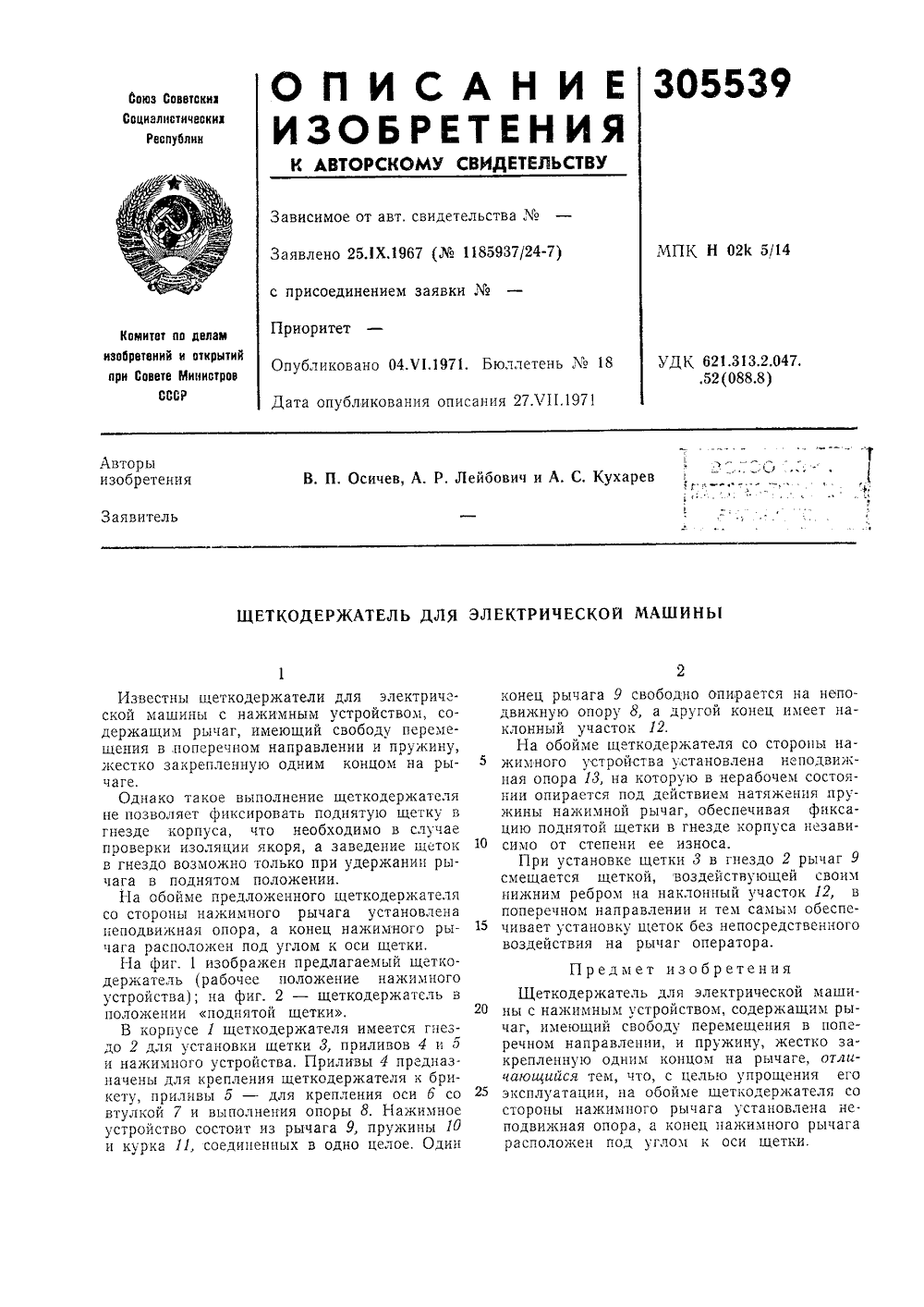

Номер патента: 305539

Опубликовано: 01.01.1971

Авторы: Кухарев, Лейбович, Осичев

МПК: H02K 5/14

Метки: щеткодержатель, электрической

...предлагаемый щеткодержатель (рабочее положение пажи много устройства); на фиг. 2 - щеткодержатель в положении поднятой щетки, 20В корпусе 1 щеткодержателя имеется гнездо 2 для установки щетки 3, приливов 4 и 5 и нажимного устройства, Приливы 4 предназначены для крепления щеткодержателя к брикету, приливы 5 - для крепления оси б со 25 втулкой 7 и выполнения опоры 8. Нажимное устройство состоит из рычага 9, пружины 10 и курка 11, соединенных в одно целое. Один 2конец рычага 9 свободно опирается на неподвижную опору 8, а другой конец имеет наклонный участок 12.На обойме щеткодержателя со стороны нажимного устройства установлена неподвижная опора 13, на которую в нерабочем состоянии опирается под действием натяжения пружины нажимной...

Номер патента: 281619

Опубликовано: 01.01.1970

Автор: Осичев

МПК: H01R 39/04

Метки: коллектор, электрической

...соджащнй шихтованную втулку с полуоткрыт аксиальными пазами по наружному днам в которых установлены изолированные втулки коллекторные пластины, удерживае 15 в пазах посредством клиньев, расклиниваюпластины в радиальном направлении, отл сосчссйсл тем, что, с целью упрощения изго ления, клинья выполнены из изоляцион материала и установлены так, что отжим 20 пластины от центра втулки. ыми етру,мые и сато но ают Известны коллекторы электрических машин, содержащие шихтованную втулку с полуоткрытыми пазами по наружному диаметру, в которых установлены изолированные от втулки коллекторные пластины, удерживаемые в пазах при помощи клиньев, расклинивающих пластины в радиальном направлении,В предлагаемом коллекторе, с целью упрощения его...

Номер патента: 243034

Опубликовано: 01.01.1969

Авторы: Иващенко, Ивлев, Ильенко, Кукурик, Лемберг, Осичев, Перегудова

МПК: H02K 3/51

Метки: 243034

...скобами,Однако в известных якорях не обеспечивается точная фиксация стержней уравнительных соединений относительно пазов сердечника, вследствие чего стержням уравнителей 10 в процессе изготовления придается лишь предварительная форма. Например, уравнители собираются в пучкич а после закрепленная пучка в пространстве между валом и железом якоря концы уравнителей отгиба ются по радиусу от оси к периферии, разветвляются на торцах обмоткодержателей либо лучеобразно, либо по окружности и отгибаются в осевохг направлении для обеспечения пайки в петушках и гильзах с противополож ной коллектору сторожевы.В предлагаемом якоре, с целью обеспече,ния точной фиксации стержней относительно пазов сердечлика, скобы, крепящие стержни, снабжены пазами для...
