G09B 9/00 — Учебные модели или тренажеры

Номер патента: 903942

Опубликовано: 07.02.1982

Авторы: Карташов, Поздняков

МПК: G09B 9/00

Метки: тренажер

...,второй выход имитатора стригальной машины 12. Модель 8 животного включает возмущающий орган 11, имитирующий реакцию животного при стрижке, датчики 14 давления, установленные в местах наиболее вероятных порезов животных, Надувная камера 6 имитирует необходимую упругость животного. На имитаторе 12 стригальной машины 10 размещены датчик 15 давления, контролирующий усилия режущей пары, датчи к 16 положения режущей пары, имитатор 17 сопротивления резанию и дат.чик 18 контроля температуры режущей пары.Тренажер работает следующим образом. Сигналы всех датчиков размещенныхна модели 8 животного и имитатора 12стригальной машины поступают в блок 2сравнения, где эти данные сравниваются с эталонными и результирующиесигналы через блок 3...

Номер патента: 907571

Опубликовано: 23.02.1982

Авторы: Кудряшов, Чижов

МПК: G09B 9/00

Метки: операторов, тренажер

...и через датчик 4 кода Морзе, блок 5 измененйя тональности поступают на головные телефоны 6 обучаемого. Одновременно с выхода шифратора 3 через дешифратор 10 сигналы поступают в блок 9 анализа причин ошибок, на второй вход которого через дешифратор 8 иэ блока 19 воздействия на клавиатуру поступает сигнал, отработанный обучаемым.При правильных ответах обучаемого блок 9 анализа причин ошибок воздействует на блок 16 регулировки скорости предъявления информации, который, в зависимости от количества правильных ответов, изменяет скорость следования импульсов на шифратор 3.Если обучаемый допускает ог;ибки, причинами которых является неправильный прием элемента в ,ачале или конце знака, то сигналы с выходов неправильных ответов блока 9 анализа...

Номер патента: 918961

Опубликовано: 07.04.1982

Авторы: Карташов, Поздняков

МПК: G09B 9/00

Метки: доению, машинному, обучения, тренажер

...блок 3 контроляуправления и посылает в блок 2 длясравнения с программой, регламентирующей последовательность выполнения операций и их качественно-количественные характеристики. Блок 2 сравнения вырабатывает сигналы рассогласования, в соответствии с которыми блок 3 контроляуправления вырабатывает, учитывая сигналы программного устройства 1 и датчиков 6, 7, 8, 13, 15, 16, 24 командыуправления, приводящие, например, к включению либо отключению электромагнитныхвентилей 4, т,е, к моделированию реакцийживотного на внешние раздражители, ивызывает включение соответствующей,надписи в,блоке 28 индикации.При получении сигнала от датчиков 6,контролирующих температуру разогрева,вымени 5 при подмывании, продолжающемся, например, 15-20 с,...

Номер патента: 918962

Опубликовано: 07.04.1982

Авторы: Балабай, Козлов, Кудрявцев, Никулин, Плешков

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...объекта по индикации информационного табло 2 и действия на определенные органы управления блока 3,Второй счетчик 9 времени предназначен для управления сменой индикации наинформационном табло 2 в моменты времени, соответствующие ответным реакцияммоделируемого объекта управления навоздействия оператора 11.Тренажер работает следующим образом.После подачи питания информационноетабло 2, органы управления блока 3,блоки 4, 5 и 7, счетчики 8 и 9 устанавливаются в начальное состояние. Блок 1управления рыдает первую микрокоманду.С выходов 13 микропрограммного автомата блока 1 поступают сигналы на информационное табло 2. При этом каждыйвыход связан с определенным средством,индикации (транспорантом, индикатороми т.д. табло 2, и значение сигнала...

Номер патента: 920818

Опубликовано: 15.04.1982

Авторы: Алексеев, Гаркин, Жуков, Новосельцев

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...и блоком Ь, анализирующим выполняемые задания, и информационно-адаптирующим устрОйство соператорами.40Формирователь 1 служит для формирования и кодирования информации,которая через блок 5 распределителяпо рангам согласно успешности выполнения задан ий операторами и подаетсячерез блок 8 на конкретные пульты 11в зависимости от уровня подготовленности операторов.С помощью блока 6 вырабатываютсясигналы на выдачу соответствующихветвей шагов) разветвленной прог-.раммы исследования и скорости еепредоставления каждому операторув отдельности.Блок 3 проводит все расчетныеБоперации и, кроме того, программнымпутем проводит проверку всей системы с целью повышения достовернос"ти результатов исследования. 8 6Устройство работает следующим...

Номер патента: 928393

Опубликовано: 15.05.1982

Авторы: Кудрявцев, Кудряшов, Соколенко, Чижов

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...контроль напряженности действий оператора путем измерения электрического сопротивлениякожи и поддержание оптимального уровня напряженности действий в заданноминтервале с помощью блока 9 за счетизменения времени, отводимого длявыполнения ответных действий, т.е.изменения длительности временныхинтервалов Формирователя 5 и отображения этих изменений индикаторами19 и 20 увеличения и уменьшения времени ответных действий, для стимулирования испытуемому вхождения в оптимальную зону,При включении питания коммутатор3, триггеры 15 и 1 б блока 9 и блок4 индикации устанавливаются в исходное состояние.Оператор нажимает кнопку "Пуск"( на чертеже не показана у. 8 соответствии с программой испытаний с коммутатора 3 в блок 4 поступают...

Номер патента: 930337

Опубликовано: 23.05.1982

Авторы: Алексеев, Гаркин, Иванов, Людвичек, Смирнов

МПК: G09B 9/00

Метки: автоматизированных, опрератора, систем, тренажер

...сигналов), генератор 13 случайных (командных) сигналов, генератор 14 тактовых импульсов.Буферный регистр б служит для запоминания И текущих значений информационных сигналов, Коммутатор 7 предназначен для подсоединения 1-го разряда буферного регистра б к блоку 2 сравнения. Номер разряда подсоединяемого коммутатором 7 к блоку 2 сравнения задается блоком 11. Ключ 9 служит для отключения генератора 12 от табло 5 на время прохождения командного сигнала. Генератор 13 служит для формирования потока случайных командных сигналов с интенсивнос" тью определяемой частотой вырабатываемой генератором 14, задаваемой блоком 11, Блок 10 служит для вьделения из общего потока случайных командных сигналов, командных сигналов, заданных блоком 11,...

Номер патента: 932527

Опубликовано: 30.05.1982

Авторы: Боевкин, Глушенко, Крюков, Улогов

МПК: G09B 9/00

Метки: адаптивный, тренажер

...с выхода датчика 1 электрокардиосигнал (ЭКС) поступает на его вход. В измерителе2 после этого сигнал усиливается.Усиленный сигнал, пройдя фильтр,где происходит фильтрация по высшими низшим частотам, поступает на входформирователя прямоугольных импульсов. В этом формирователе происходитвыделение из ЭКС В-зубца и формированне соответствующего ему прямоугольного импульсаПрямоугольные импульсы (или интервалы В-В) поступают на вход преобразователя пульсовой длительности в пульсовую частоту, свыхода которого пачка прямоугольных импульсов (число их равно 1 мгновеннойф частоте пульса) поступает навход блока 3 сравнения. Блок 3 сравнения (фиг.3) работает следующим образом.Пачка импульсов, соответствующая текущему заданному пульсу М...

Номер патента: 936010

Опубликовано: 15.06.1982

Авторы: Львов, Смирнов

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...шинами регистрации результата оценки.Такое выполнение устройства позволяет определить истинное математическое ожидание и среднеквадратическое отклонение после проведения любого количества циклов испытаний и на основании последовательного сравнительного анализа выведенных значений определить оптимальное число реализаций.На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит сумматоры 1 и 2, формирователи 3 и ч импульсов, квадратор 5, сумматор б, распределитель 7 управляющих импульсов, коммутаторы 8 и 9 распределитель 10 управляющих импульсов, ключи 11-13Устройство работает следующим образом.Дискретный сигнал Ь , характеризующий качество деятельности оператора 1 его временную или точностную характеристику...

Номер патента: 936011

Опубликовано: 15.06.1982

Авторы: Львов, Никаноров, Рехтман, Слезкин

МПК: G09B 9/00

Метки: автоматизированных, деятельности, операторов, систем

...сердечно-сосудистой системы оператора.8 блоке 8 подсчитываются матеиатицес-.кие ожидания и дисперсии контролируемых велицин. Сигналы с выхода блока 8поступают в преобразователь 12, гдеопределяются взаимные корреляционныехарактеристики контролируемых параметров, которые регистрируются регистратором 13. Кроме того, регистратором 13 регистрируются и сами значе"ния Физиологических параметров, длячего выход Формирователя 9 соединенс регистратором 13,Для оценки времени наступленияопасных для здоровья оператора состояний сигналы с выхода датциков 10поступают на вход блока 14, куда сблока 1 поступает предельно допустимые знацения контролируемых физиологических параметров. Величина значения времени, оставшегося до наступления состояния,...

Номер патента: 936012

Опубликовано: 15.06.1982

Авторы: Козак, Львов

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...вырабатывается управляющий сигнал на первом выходе распределителя 1, который поступает на генератор 1 О и счетчик 14 формирователя 2 и шину первой строки информационного табло 9. Генератор 1 О вырабатывает случайный сигнал, который поступает на блок 11, имеющий число выходов, равное числу градаций информационных признаков (числу столбцов информационного табло 9). Каждый выход блока 11 соединен с соответствующей шиной столбца табло 9. В зависимости от величины случайного напряжения на входе блока 11 вырабатывается управляющий сигнал на одном из его выходов и в результате подсвечивается соответствующая ячейка в первой строке табло 9, Подсвет длится в течение времени работы первой ячейки расйределителл 1. Затем первая ячейка...

Номер патента: 942119

Опубликовано: 07.07.1982

Авторы: Буренков, Марченко, Машин, Соголов

МПК: G09B 9/00

Метки: обучения

...между собойдругих входов 12, Образованные шиныХ и У подключаются коммутатором 6к формирователю 1. При синтезе блокапамяти запоминающего устройства типа23 формируются адресные шины толькопо одной иэ координат.Разрядные входные и выходные шиныблока 2 памяти формируются путем коммутации шин 13 и 14 соответственнотребуемых элементов 3,Распределитель 7 и блок 8 в соответствии с заданным типом структурыббеспечивают требуемые подключенияразрядных входов и выходов каждогоэлемента 3 к выходу и первому входуформирователя 4 соответственно.К оммутатор 6, распределитель 7 и блок 8 управляются сигналами распределителя 11,который, в свою очередь, управляетсяформирователем 10.При этом конфигурация (количествоячеек памяти и их разрядность)...

Номер патента: 943810

Опубликовано: 15.07.1982

Авторы: Абсалямов, Ахутин, Бажанов, Балицкий, Вайцеховский, Данилов, Кислицын, Михайлов, Пахарьков, Пригон, Татаренко

МПК: G09B 9/00

Метки: пловца, тренажер

...Кроме того, при длительных тренировках наступает утомлеи системы уравнений, описывающей динамику движения этих звеньев. Входнымипараметрами такой модели являютсякоординаты "опорных точек" каждогозвена, выходными - моменты и силы,возникающие в сочленениях двигательного аппарата пловца. Устройство 45 оценки качества движения вычислительного устройства сопоставляет значения моментов и сил со скоростью движения пловца и на этом основании вырабатывает корректирующий сигнал для изменения режима лидирования. Вычислитель 1 может быть реализован на аналоговых или цифровых элементах. В последующем случае в качестве вычислителя 1 можно использовать ЭВМ 55 две подсистема - измерителей биомеханических параметров пловца совместно с измерителями...

Номер патента: 943811

Опубликовано: 15.07.1982

Авторы: Мочалов, Падалко, Сакун, Цымбал

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...задания программы, выход которого соединен с вторым входом сумматора, введены последовательно включенныс блок счет времени и блок деления, выход которого соединен с входом индикатора, а второй вход - с выходом интегратора, второй вход которого подключен к одному из выходов распределителя импульсов, другой выход которого соединен с входом блока счета времени.Выполнение устройства указанным образом позволяет получить однозначную оценку качества "управления при изменяющемся в зависимости от длительности технологического циклапериоде контроля за счет нормирования этой оценки по времени.На чертеже приведена функциональная схема устройства,Устройство содержит блок 1 определения ошибок, выполненный ь видесумматора, два входа которого...

Номер патента: 943812

Опубликовано: 15.07.1982

Авторы: Жданов, Коган, Кульков

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...реакции и выдач об этом импульса в блок управления 2,Блок управления 2 осуществляетостановку программы в случае ложнойреакции оператора, выд-чу информацииоб этом на блок предъявления информации 14, сигнала на регистрацию факталожной реакции, повторную выдачу инФормации оператору 17 через блок оперативной памяти 6 беэ разрушения информации и выдачу сигн;ла в узел допускового контроля 8 о Факте ложнойреакции, В случае неоднократного повторения ложной реакции по сигналус бг 1 ока допускового контроля 7, блокуправления 2 выдает сигнал на дальнейший запуск программы блока 1. Блокуправления 2 представляет собой логическое устройство.После запуска тренажер работаетследующим образом,9438При нажатии кнопки на пусковом блоке 1 запускается...

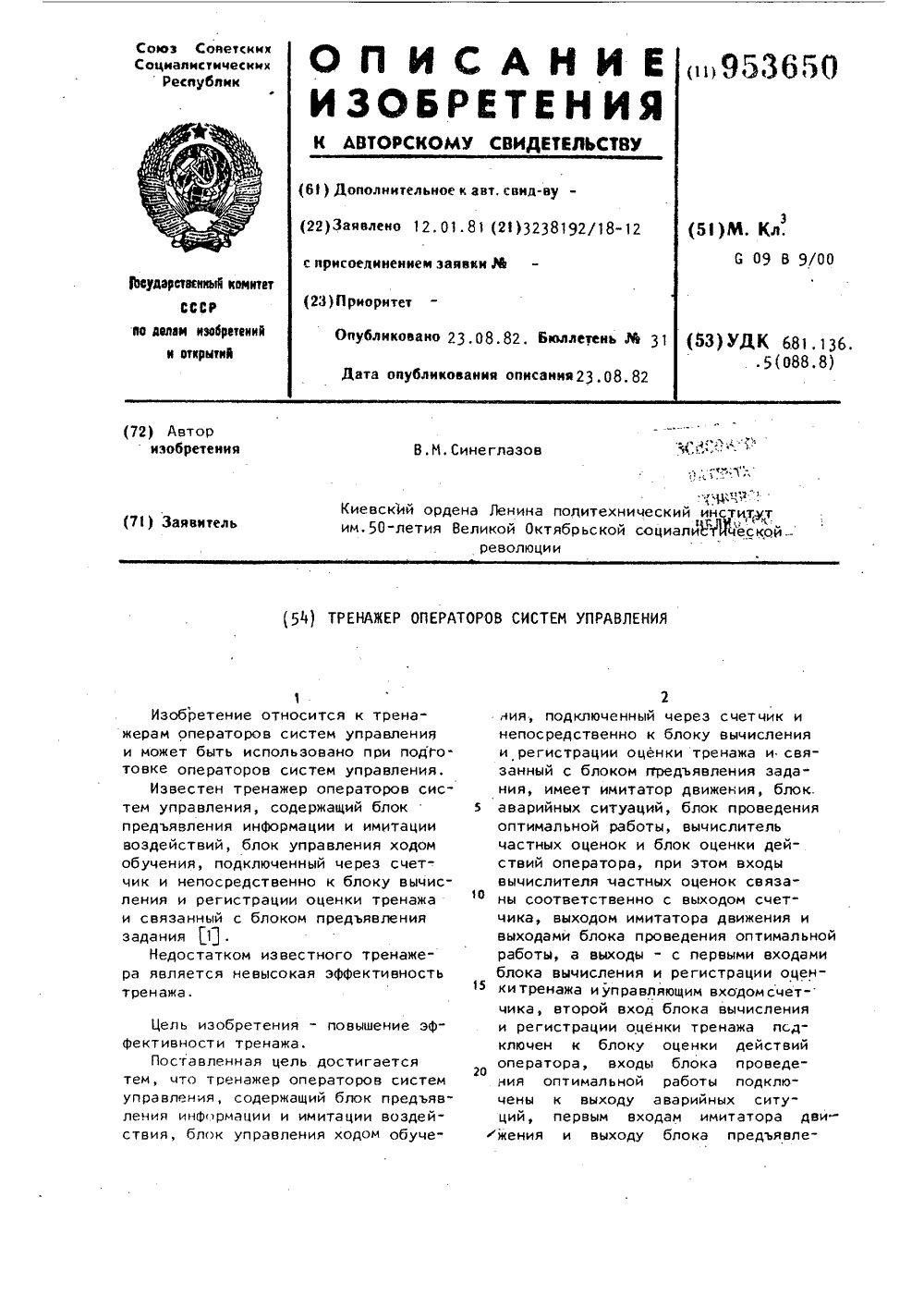

Номер патента: 953650

Опубликовано: 23.08.1982

Автор: Синеглазов

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...вычисления и регистрации оценки, тренажа имеет вычислитель 8 суммарной оценки и узел 9 регистрации.Блок управления оптимальной работы включает узел 13 оптимальных регуляторов и узел 1 ч моделей движения .с обучением оператором.В основе предлагаемой методики оценки действий обучаемого на тренажере использовано представление обучаемого в процессе поэтапного усвоения программы обучения в виде динамического звена с изменяющимися подпрограммами, численные значения которых соответствуют определенным динамическим показателям замкнутой системы управления "объект-оператор", Эталонные. решения образуются автоматическими системами, рассчитанными по динамическим характеристикам соответствующих систем управления объектом, в контур которых вхо.дит...

Номер патента: 953651

Опубликовано: 23.08.1982

Авторы: Журавлев, Корнейчук, Марковский, Плужникова, Сороко

МПК: G09B 9/00

Метки: многопультовый, операторов, систем, тренажер

...информация содержитсяв узле 1 в виде определенных доз.Перед началом работы с пульта 2 через коммутатор 23 в сумматор 24 ваносится число, определяющее времяэкспонирования информации в узлахийдикаЦий 1 на чертеже не показаны)пультов 16. Кроме того, из пульта2 в счетчик 21 поступает константа, определяющая такой процент усвоивших материал студентов, достижение которого в процессе обученияразрешает смену информации, выводимой на пульты 16, В регистр 19заносится из пульта 2 единица.Затем запускается узел 1, по информационным шинам которого выдаютсякоды информации, Первый код - кодначала операции - фиксируется дешифратором 4. Сигнал с дешифратора 4устанавливает счетчик 6 в нулевоесостояние, триггер 7 - в единичноесостояние и управляет...

Номер патента: 953652

Опубликовано: 23.08.1982

Авторы: Малютин, Фарбер

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...решения каждого задания запрограммирована, находится в блоке 3 памяти, формируется в блоке 4 формирования шагов и через шифратор 12 поступает на вход регистратора 16 отклонений С выхода коммутатора 5 шагов решения заданий первое задание из блока 3 памяти поступает на пульт 10 обучаемого. Обучаемый с пульта 10 нажимает на соответствующую клавишу предлагаемого действия (на схеме не указана). При этом ответ через блок11 задержки, закодированный в шифраторе 12, поступает в узел 13 образадействия, в котором каждому действию поставлен в соответствие образ,сопровождающийся звуковыми колеба ниями определенной частоты, соответствующей образу, и цветовой подсвет-кой определенного тона, также соответствующей образу, с помощью узлов14 и 15...

Номер патента: 953653

Опубликовано: 23.08.1982

Авторы: Князев, Медведев, Петров, Проскуряков, Сальников

МПК: G09B 9/00

Метки: оператора, систем, тренажер

...восприятие вопроса учащимся, вводится через блок 1 в блок 8, где обеспечивается индикация кода условия задания, а также в блок 2 откуда оно поступает в блок 6. формированное условие в блоке 6 сравнивается с эталонным условием, поступившим из блока 7, При полном совпадении сигналов из блока 2 и блока 7, блок 6 выдает сигнал адекватности восприятия условия вопроса, который поступает в блок 8, обес печивая визуальное подтверждение адекватности восприятия условиявопроса, Этот же сигнал поступает в блок 5, разрешая формироВание эталонного ответа, путем сдвига и последующего считывания информации иэ регистра сдвига блока 5, на основании сигнала иэ блока 2. Сигнал из блока 6 поступает также в блок 3, разрешая ввод ответа на вопрос. При...

Номер патента: 953654

Опубликовано: 23.08.1982

Авторы: Пилипенко, Станкевич

МПК: G09B 9/00

Метки: оператора, тренажер

...6 в блоке 5, Так как переключатели расположены на некотором расстоянии друг от друга и загораются в случайной последо 1 вательности, то это исключает возможность рефлекторного нажатия одно-.Включение электронных ключей 11 и световых индикаторов 7 происходит по случайному закону. Световые индикаторы 7 совмещены с датчиками обратной связи 6, которые представляют собой переключатели с подсветкой. Переключатели 6 с индикаторами 7 раз мещены в блоке 5, который размеща 55 повысить эффективность тренажера.Формула изобретенияТренажер оператора, содержащий генератор тактовых импульсов, блок го из переключателей б .Ответ обучаемого регистрируетсярегистратором 1 3, на который поступа ет сигнал с первого выхода блока2 управления. В случае...

Номер патента: 955174

Опубликовано: 30.08.1982

Автор: Панько

МПК: G09B 9/00

Метки: обучения, операторов, радиолокационных, станций

...вращение луча индикатора 4.Формирователь 3 обеспечивает формирование импульсов, подсвецивающихлуч индикатора 4 через каждые 5ф 5 и 30 . Начало развертки по дальностисовпадает с центром экрана индикатора 4, Блок 7 обеспечивает движение луча индикатора 4 от центра экрана с периферии с последующим воэвра 50 том к центру экрана, Генератор 5 формирует импульсы масштабных метокдальности, соответствующие каждым10, 50 и 100 км. Таким образом, наэкране индикатора 4 формируется мас- - 55 штабная сетка, позволяющая производить отсчет координат воздушныхцепей в полярных координатах "ази"мут -дальность". Кроме того, генера955174 формула изобретения Устройство для обучения операторов радиолокационных станций, содержащее последовательно соединенные....

Номер патента: 957247

Опубликовано: 07.09.1982

Авторы: Кугрышев, Морохов, Никонов

МПК: G09B 9/00

Метки: имитатор, радиосигналов

...шиной.На фиг. 1 представлена схема имитатора радиосигналов; на фиг. 2 временная диаграмма, поясняющая работу устройства.Имитатор содержит опорный генератор 1, счетный триггер 2 дополни-тельнье ключи 3 и 4, счетчики 5 и 6,дешифраторы 7 и 8, группы 9 и 10ключей, резистивные матрицы 11 и 12.На диаграмме изображейы импульсы 13 на выходе опорного генерато"ра 1, напряжение 14 на первом выходе.счетного триггера 2, напряжение 15на втором выходе счетного триггера2, напряжение 16 на выходах дешифратора 7, напряжение .17 на выходахдешифратора 8, напряжение 18 на выходах группы 9 ключей, напряжение19 на выходах группы 10 ключей, напряжение 20 на выходной шике.Устройство работает следующим образом.Импульсы опорного генератораподаются на вход счетного...

Номер патента: 959135

Опубликовано: 15.09.1982

Авторы: Кудряшов, Соколенко, Чижов

МПК: G09B 9/00

Метки: оператора, систем, тренажер

...звукового раздражизаны со вторыми входами узла логических ЗО теля 12. Высокий потенциал, приложенный совпадений, подключенного третьими входа- ко входу сдвигающего регистра 16, перевеми к выходам сдвигающего регистра. 16, дет его в первое состояние, и на его первом который связан вторым своим входом со выходе появится потенциал, который, посту- вторым выходом пульта 1 обучаемого, при- пая на второй вход чторого элемента 17, И, чем первые выходы узла логических совпа- открывает его и обеспечивает прохождение дений соединены с первыми входами логи- импульсов со второго выхода сдвигающего ческого блока, второй вход которого связан регистра 5 через первый вход второго элесо вторым выходом узла логических совпа- мента 17 И. Через время...

Номер патента: 959136

Опубликовано: 15.09.1982

Авторы: Андреев, Гавриков, Кочеров, Музыкин, Плетнев, Пупков, Утямышев

МПК: G09B 9/00

Метки: оператора, тренажер

...на входы узла памяти 10, где запоминаются. С выхода узла памяти 10 сигналы поступают на входы узла отображения 11, где и отображаются с пояснениями физического смысла отклонений,Кроме того, на вход программного блока 7 через блок формирования сигналов 6 подводятся сигналы с выходов блока ручного управления 2 от тех органов управления, которые являются начальными в смысле решения задач контроля е целью выбора соответствующей строки программной матрицы.Для контроля системных характеристик оператора таких как скорость адаптации и самообучаемости, в блок 7 введена программа эвристической деятельности человека-оператора. Вопросы организации контроля указанных характеристик рассмотрим на примере деятельности пилота, взаимодействующего с...

Номер патента: 960903

Опубликовано: 23.09.1982

Авторы: Аронов, Мишарин, Шейченко

МПК: G09B 9/00

Метки: гребной, судовой, тренажер, управлению, установкой, электрической, электростанцией

...50 возбуждения генератора, и имитатор гребного синхронного элект" родвигателя постепенно останавливается. Затем замыкается выключатель 47 гашения поля синхронного электро 9 960903 10 ния их частоты до номинальной иихсинхронизации осуществляется запускприводного электродвигателя 26 синхронного генератора 27 (см, фиг. 2).Рукоятка устройства изменения часто- %ты синхронного генератора доводитсядо положения "Частота пуска".,Рукоятка выключателя гашения поля генератора 48 становится в положение"Включено", в результате чего обмотка возбуждения синхронного генератора 27 шунтируется резистором 49. Рукоятка выключателя Ь 7 гашения полясинхронного электродвигателя устанавливается в положение "Включено", 1 фа рукоятка выключателя 44...

Номер патента: 963066

Опубликовано: 30.09.1982

Авторы: Грузинцев, Лебяжьев, Моцохин, Парахин, Решетников

МПК: G09B 9/00

Метки: оператора, тренажер

...и навыходе соответствующего компаратора4 появляется прямоугольный импульс.Причем длительность его равна времени, в течение которого Фотодатчик2 находится вне рабочей зоны. Сигналс выхода компараторов поступает навходы схемы 5 сравнения, на выходе которой он появляется в случае наличия его на одном из ее входов, С выхода схемы 5 сравнения сигнал идет1 а вход блока 6 Формирователя импульсов, вырабатывающий на выходе сигналлишь в том случае, если время, в течение которого Фотодатчик 2 находящийся вне рабочей зоны, превышает заранее установленное время в блоке Формирования импульса ошибки. Таким образом, путем установки различной длительности вырабатываемых импульсов, с которыми проясходит сравнение импульсов схемы 5 сравнения,можно...

Номер патента: 963067

Опубликовано: 30.09.1982

Авторы: Паротькин, Пустовалов

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...9 распознавания вида ошибок, При этом время отработки информации устанавливается таймером 13, который определяет время подачи информации,ак как подключен к блоку 6 .регулиования скорости выдачи информации. роме того,. таймер 13 подключен к 1 оку 9 для того, чтобы он опреде 3067 4,40 45 50 55 5 10 15 20 35 30 35 лял допущенные оЬучаемым ошиЬки как при подаче звуковой. так и при подаче световой информации за одинаково равные промежутки времени.После прохождения определенного времени происходит выдачасветовой информации с узла 12 вместо звуковой информации, идущей с узла 11, и обу" чаемым осуществляется дальнейшая отработка навыков, После прохождения того же времени, что и при подаче звуковой информации, счетчик световых ошибок 8 передает...

Номер патента: 966724

Опубликовано: 15.10.1982

Авторы: Лаврентьев, Макаревич, Рудик, Рымашевский, Троицкий, Шаринский

МПК: G09B 9/00

Метки: обучающее

...соответствующим образом длятого, цтобы логический блок мог ихсравнить со своей программой, предназначенной для анализа выдаваемой сигнальной информации от кнопок 20 и 21.Возможность подключения автономных логических блоков 28, включая ЭВИ, неограницивает типа ЭВИ. После включения обучающего устройства с ним производятся следующие действия. В режиме "Опрос", при установке переключателей режимов в положение, обозначенное символом "0", устройство ра 50ботает следующим образом,Преподаватель с помощью информационных средств, например, диапроектора, на экране всему классу задает во"прос и к нему предлагает не более55пяти ответов, один из которых - правильный. Учащийся выбирает цифровоеобозначение правильного ответа и нажимает...

Номер патента: 968840

Опубликовано: 23.10.1982

Авторы: Каныгин, Хворикова, Шорохов

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...которого являвеличин числовых параметРов либо ло" ется обмотка герконового контакта.гических аргументов). Эта информация иа герконовый контакт заведен .сигналпоступает на Формирователь 4 изображе" с генератора 26 случайных напряжений,ания и на Формирователь 13 признаков . который на время действия зси постУподсвета, где по значению пРизнака пает на один из интеграторов 27, эавида информации Формируются сигналы .поминая значения случайного напряже"подсвета различной амплитуды, которые ния генератора 26, Длительность ЗСИчерез блок 4 подаются на модулятоР 50 выбирается такой, чтобы за время им"ЭЛТ блока 7.пульса интегратор не выходил за преУзел 9 числовых параметров пред- целы линейного участка характеристиназначен для вычисления...

Номер патента: 968841

Опубликовано: 23.10.1982

Авторы: Кудряшов, Сляднев, Чижов, Чипига

МПК: G09B 9/00

Метки: операторов, систем, тренажер

...устанавливает длину алгоритма предъявления стимулов. Например, если каждый цикл алгоритма содержит три члена, то переключатель 15 устанавливают в такое положение, при котором выход третьего триггера кольцевого сдвигающего регистра 13 подключается к Д - входу первого триггера, Затем переключатель 12 ставят в положение ) "Установка 0", при котором входы всех триггеров регистра 13 подключаются к генератору 11 оди ночных импульсов. После этого нажимают кнопку "Установка" (на чертеже не показана). При этом все триггеры регистра 13 устанавливаются в нулевое состояние. Затем переключатель 12 переводят в положение"Алгоритм" и с помощью ключей 14 набирают алгоритм. Например, если алгоритм имеет вид 101, то включают ключи первый и третий, а...
