Тренажер операторов систем управления

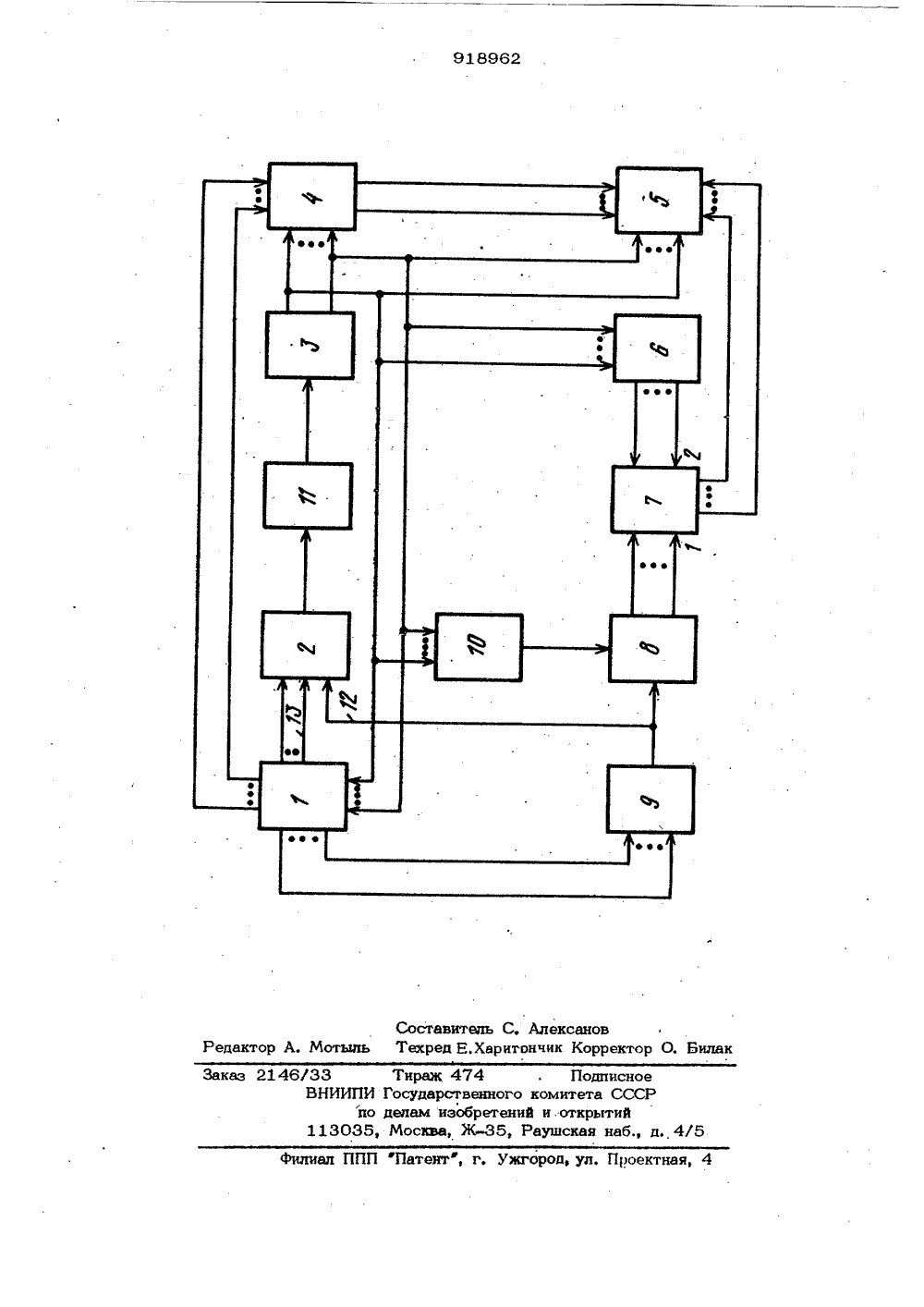

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5 )М. Кл. 09 В 9/00 с присоединением заявки РЙ Гооударстаеииый комитет СССР(23) П риоритет по делам изобретений и открытий(53) УДК 681. ,136.51 (088.8) Дата опубликования описания 09,04,82 А. В, Кудлабай 2) Авторы изобретен. Плешков, и В. И. Б В, С. К 1) Заявител ОПЕРАТОРОВ СИСТЕМ УПР(54.) ТР ционным выпервый счетсравнения, втооговходовой логический элемент ИЛИ, при этом одни изВвыходов блока управления подсоединенык входам второго счетчика времени, выход которого связан с управляющим входом информационноготабло и первым входом первого счетчика времени, второйОвход которого подключен к выходу логического элемента ИЛИ,.а выходы - с первыми входами блока сравнения, вторыевходы и выходы которого связаны с узлом регистрации реакций оператора, при 5чем входы логического элемента ИЛИподсоединены к входам узла регистрацииреакций оператора,На чертеже приведена блок-сх тренажера,, Тренажер содержит блок 1 управления,информационное табло 2, блок 3 органовуправления, блок 4 сравнения, блок 5 региствации реакций оператора, блок 6 коема Изобретение относится к тренажерамоператоров систем управления и можетбыть использовано для обучения операторов систем управления.Известен тренажер операторов системуправления, содержащий блок управления,соединенный с узлом регистрации реакцийоператора, одни из входов которого соединены с выходами блока органов управления, информационное табло, входы которого подключены к информационным выходам блока управления и первый счетчиквремени 113,Недостатком извеляется невысокая эБель изобретениятивности обучения.Поставленная цель достигается.тем,что тренажер операторов систем убравления, содержащий блок управления, соедиттенный с узлом регистраций реакцийоператора, одни из входов которого соединены с выходами бпока органов управления, информационное табло, входы котостного тренажера явффективность обучения.- повышение эффекого подключены к информодам блока упраапения, иик времени, имеет блокой счетчик времени и мн3 9189дирования времени, блок 7 сравнения,первый счетчик 8 времени, второй счетчик 9 времени, многовходовой логическийэлемент ИЛИ 10.Позицией 11 на чертеже обозначеноператор.Позицией 12 обозначен управляющийвход информационного табло 2, а позицией 13 - информационные выходы блока 1управления. Узел регистрации реакцийоператора имеет блок 4 сравнения, бпок5 регистрации реакций оператора и блок6 кодирования времени,Блок 1 управления предназначен длязадания алгоритма работы оператора по .15выполнению одной из реальных задач управления объектом управления с учетом, возможных ошибок оператора и необходимых действий по их устранению, а также для управления средствами индикации 20на информационном табло 2 в соответствии с состоянием моделируемого объектауправления и органов управления блока 3.Каждая микрокоманда микропрограммысостоит из трех микроопераций; первая 2 Ьдля управления средствами индикациитабло 2 в соответствии с состояниеммоделируемого объекта управления; вторая микроолерация соответствует номеруоргана управления, на который необходимо воздействовать оператору 11 в данномсостоянии моделируемого объекта управления, и третья микрооперация предназначена для задания момента смены информации на табло 2 в соответствии среакциями модепируемого объекта управления на воздействия оператора 1 1.Микропрограммный автомат блока 1управления содержит последовательносоединенные регистр адреса, блок памятимикропрограммы и регистр микрокоманды.Информационное табло 2 предназначенодля отображения состояния моделируемсь.го объекта управления оператору 1 1.Органы управления блока 3 предназначены для осуществления управляющихвоздействий оператором 11.Первый блок 4 сравнения предназначендля выявления ошибочных действий оператора на органы управления блока 3.Блок 5 регистрации реакций предназначен для регистрации действий оператора по управлению моделируемым объектом управления, ошибок при выполненийэтих действий и времени, затраченного55на эти действия.Блок 6 кодирования времени преобразует кодовую комбинацию, соответс:,твуюшую определенному органу управления, в 62код времени, требуемого для анализа состояния моделируемого объекта управления и для выполнения действия данныморганом,Второй блок 7 сравнения предназначендля сравнения требуемого и фактическоговремени каждого действия оператора поуправлению моделируемым объектом управления.Первый счетчик 8 времени измеряетвремя анализа оператором состояния моделируемого объекта по индикации информационного табло 2 и действия на определенные органы управления блока 3,Второй счетчик 9 времени предназначен для управления сменой индикации наинформационном табло 2 в моменты времени, соответствующие ответным реакцияммоделируемого объекта управления навоздействия оператора 11.Тренажер работает следующим образом.После подачи питания информационноетабло 2, органы управления блока 3,блоки 4, 5 и 7, счетчики 8 и 9 устанавливаются в начальное состояние. Блок 1управления рыдает первую микрокоманду.С выходов 13 микропрограммного автомата блока 1 поступают сигналы на информационное табло 2. При этом каждыйвыход связан с определенным средством,индикации (транспорантом, индикатороми т.д. табло 2, и значение сигнала 1соответствует задействованию, а значение фОф - незадействованию данногосредства индикации. Одновременно сигналы с других выходов микропрограммногоавтомата блока 1 поступают на входыблока 4, где и запоминаются.Значение сигнала 1 ф соответствуеттребуемому действию оператора на соответствующем данному входу блока 4 органе управления блока 3, Сигналы стретьих выходов микропрограммного автомата блока.1 поступают в счетчик 9,где записымется код времени моментасмены индикации на информационном табло2 от момента начала выполнения микрокоманды. Счетчик 9 отсчитывает время ив момент соответствия времени году, записанному в счетчик 9, сигнал с его выхода поступает на управляющий вход 12информационного табло 2 и разрешаетсмену индикации в соответствии с сигналами, поступившими с выходов микропрограммного автомата блока 1, Одновременно сигнал с выхода счетчика 9запускает счетчик 8. Оператор 11 в соответствии с представленной ему индикацией на табло 2 воздействует на органыИсточники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мо 407382, кл: 5 09 В 9/00, 1972, 5 :9189 блока 3. Сигналы с органов управления блока 3 поступают на блок 5 регистрации, в блок 4 сравнения, в блок 6 на входы логического элемента ИЛИ 10 и на логические входы микропрограммного автомата блока 1. В блоке 4 происходит поразрядное сравнение сигналов; поступивших с органов управления блока 3, с записанными ранее по первым входам сигналами, Результаты сравнения поступают 1 Ов блок 5 регистрации реакции, Наличие значений сигналов "1 на выходе блока 4 сравнения соответствует ошибочному. действию оператора, а значение фО" навсех выходах блока 4 соответствует безошибочному выполнению оператором необ ходимого действия. Эти сигналы поступают в блок 5 регистрации реакций.Кроме того, блок 5 регистрирует фактически совершенное .оператором 11 .дей ствие, Сигнал на выходе логического элемента ИЛИ 10 останавливает счетчик 8. Код времени, записанный в счетчике 8, сравнивается в блоке 7 с кодом времени, соответствующим задействованному 25 органу управления блока 3. Сигналы с блока 7, соответствующие разности требуемого и фактического времени отработки оператором необходимого действия, регистрируются в блоке 5. В соответст вии с сигналами, поступившими на логические входы микропрограммного автомата блока 1, выбирается следующая.микрокоманда. На первых выходах микропрограммного автомата блока 1 появляются сиг- з лалы, соответствующие индикации состояния моделируемого объекта управления, на вторых выходах - сигналы, соответстиующие следующему требуемому действию оператора, а на третьих -код момента времени смены индикации на табло 2,При выполнении оператором следующего действия цикл работы тренажера повторяется.Предлагаемый тренажер позволяет мо делировать функционирование реального объекта управления в зависимости от 62 бправильных и ошибочных действий оператора. Это приближает процесс обучения и тренировки к реальному процессу управления, что повышает достоверность контроля при исследовании операторской деятельности, Благодаря моделированию функционирования объекта управления при ошибочных действиях оператора тренажер позволяет проводить обучение оператора устранению допущенных при работе ошибок, что повышает эффективность обучения. формула изобретения Тренажер операторов систем,управления, содержащий блок управления, соединенный с узлом регистрации реакций оператора, одни из входов которого соединены с выходами блока органов управления, ,информационное табло, входы которого подключены к информативным выходам блока управления, и первый счетчик времени, о т л и ч а ю ш и й с я тем, что, с целью повышения эффективности обучения, он имеет блок сравнения, второй счетчик времени и многовходовый логический элемент ИЛИ, при этом одни из выходов блока управления подсоединены к входам второго счетчика времени, выход которого связан с управляющим входом информационного табло и первым входом первого счетчика времени, второй вход которого подилючен к выходу логического элемента ИЛИ, а выходы соединены с первыми входами блока сравнения, вторые входы и выходы которого связаны с узлом регистрации реакций оператора, причем входы логического элемента ИЛИ подсоединены к входам ужа регистрации реакций оператора.Составитель С, Алексановедактор А.,Мотыль Техред Е,Харитончик Корректор О. БилакТ 146133ВНИИП исное СССР и 113035 филиал ППП Патент", г. Ужгород, ул. Проектная, 4 ираж 474 сударст вениелам изобрет осква, ЖПодп о комитета ений и открь Раушская
