Тренажер операторов систем управления

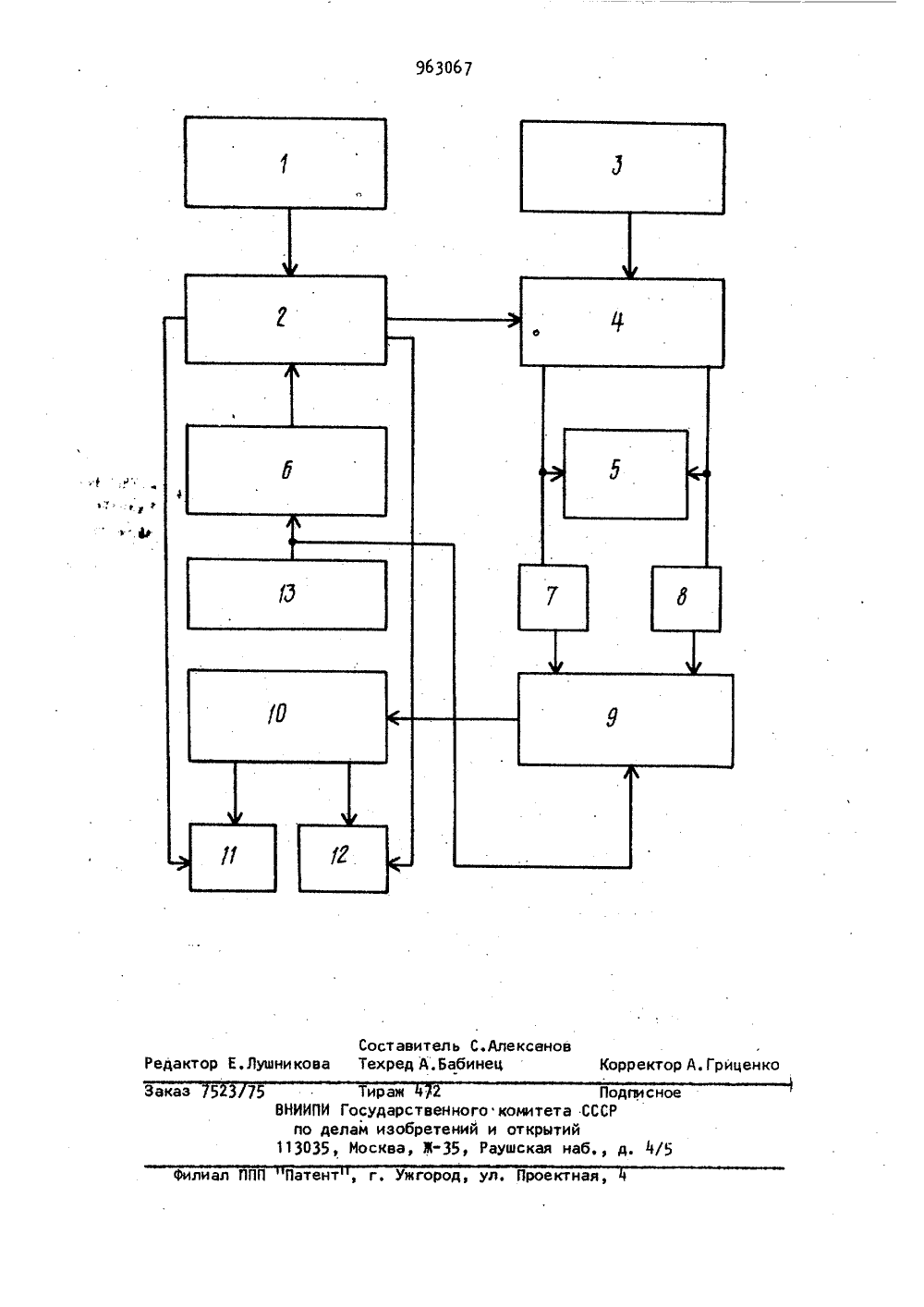

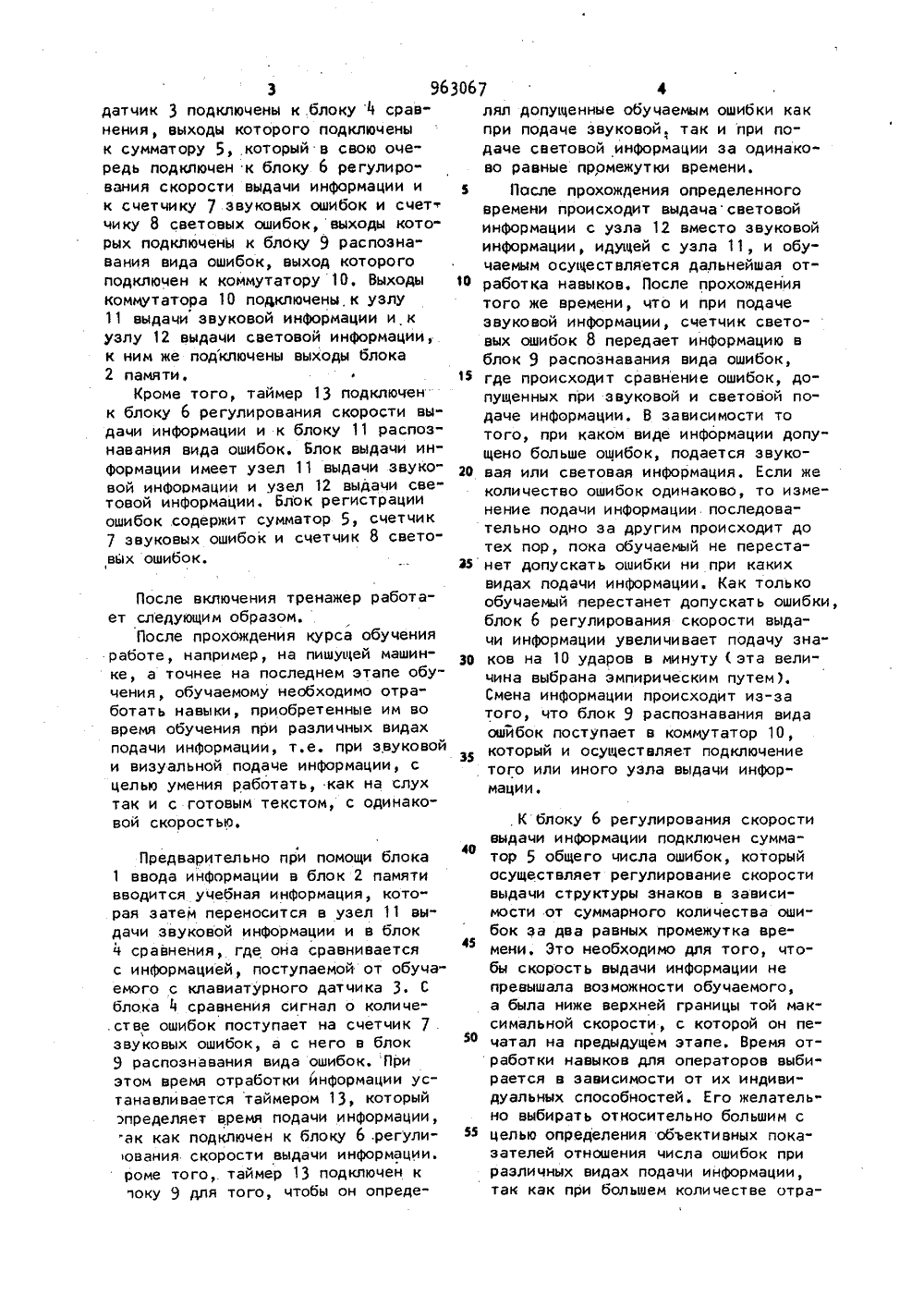

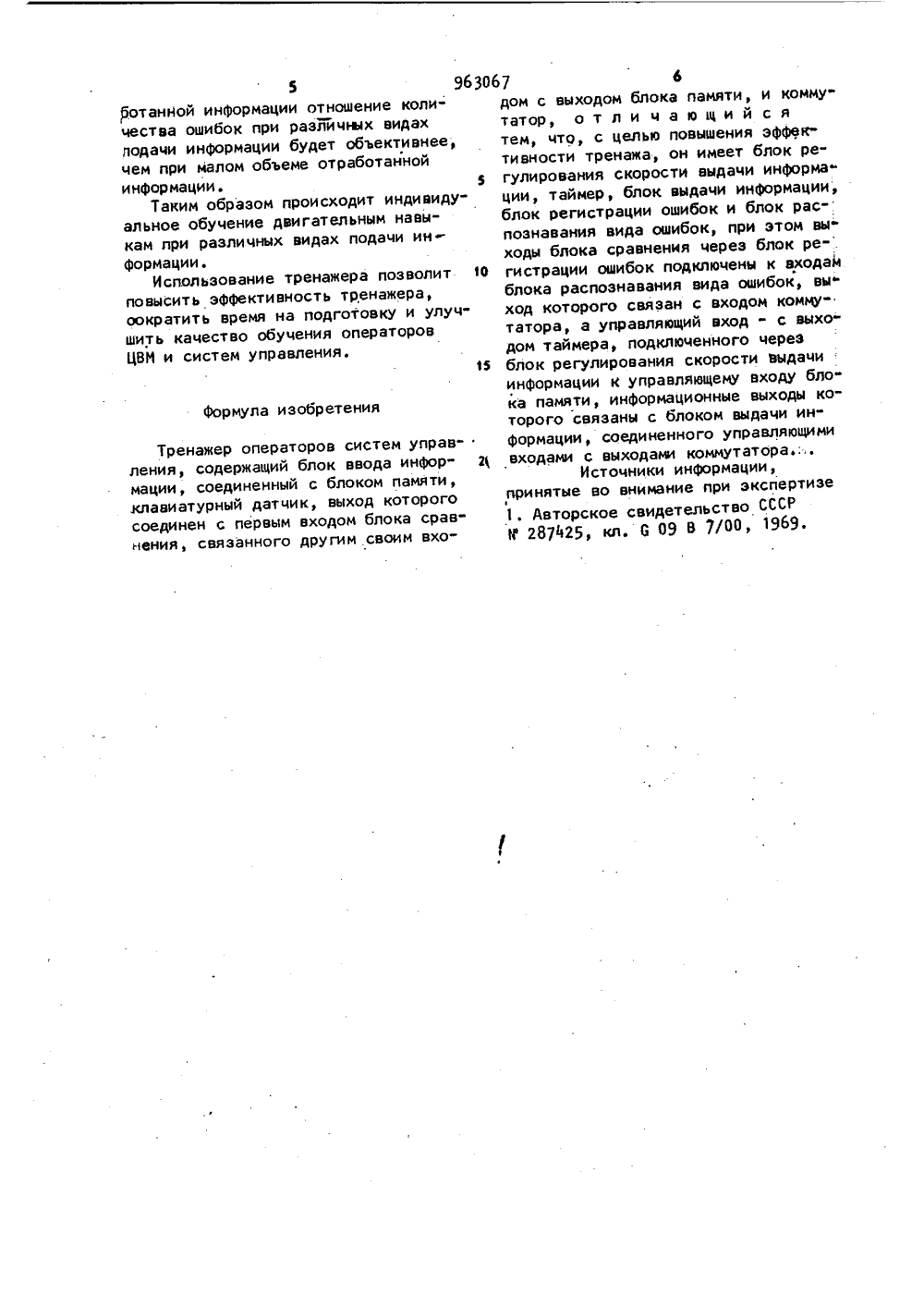

71) Заявит ТЕМ УПРАВЛ Й) ТРЕНАЖЕР ОПЕРАТОР 1Изобретение относится к тренажерам операторов систем управления и может найти применение для обучения операторов ЭЦВИ.Известен тренажер операторов систем управления, содержащий блок ввода информации, соединенный с блоком памяти, клавиатурный датчик, выход которого соединен с первым входом блока сравнения, связанного другим своим входом с выходом блока памяти, и коммутатор 11.Недостатком тренажера является невысокая эффективность тренажа.Цель изобретения - повышение эффективности тренажа.Поставленная цель достигается; тем, что тренажер операторов систем управления, содержащий блок ввода информации, соединенный с блоком памяти, клавиатурный датчик, выход которого соединен с первым входом блока сравнения, связанного другим сво" им входом с выходом блока памяти,и коммутатор, имеет блок регулирования скорости выдачи информации, таймер, блок выдачи информации, блоМ регистрации ошибок и блок распозна" вания вида ошибок, при этом выходы блока сравнения, через блок регист" рации ошибок подклюЧены к входам блока распознавания вида ошибок, выход которого связан с входом коммутатора, а управляющий вход - с выходом таймера,.подключенного через блок регулирования скорости вы" дачи информации к управляющему входу блока памяти, информационные вы" ходы которого связаны с блоком выдачи информации, соединенного управляющими входаьи с выходаьи комму" таточка.На чертеже представлена блок-схем ма тренажера.Элементы тренажера связаны между собой следующим образом, Блок 1 вво. да информации подключен к блоку 2 памяти. Блок 2 памяти и клавиатурный3 96датчик 3 подключены к блоку 4 сравнения, выходы которого подключенык сумматору 5, который в свою очередь подключен к блоку 6 регулирования скорости выдачи информации ик счетчику 7 звуковых ошибок и счеттчику 8 световых ошибок, выходы которых подключены к блоку 9 распознавания вида ошибок, выход которогоподключен к коммутатору 10. Выходыкоммутатора 10 подключены,к узлу11 выдачи звуковой информации и кузлу 12 выдачи световой информации,к ним же подключены выходы блока2 памяти.ЮКроме того, таймер 13 подключен -к блоку 6 регулирования скорости выдачи информации и к блоку 11 распознавания вида ошибок. Блок выдачи ин"формации имеет узел 11 выдачи звуко"вой информации и узел 12 выдачи световой информации. Блок регистрацииошибок .содержит сумматор 5, счетчик7 звуковых ошибок и счетчик 8 световых ошибок,После включения тренажер работает следующим образом,После прохождения курса обученияраЬоте, например, на пишущей машинке, а точнее на последнем этапе обучения, обучаемому необходимо отработать навыки, приобретенные им вовремя обучения при различных видахподачи информации, т,е, при звуковойи визуальной подаче информации, сцелью умения работать, .как на слухтак и с готовым текстом, с одинаковой скоростью,Предварительно при помощи блока 1 ввода информации в блок 2 памяти вводится учеЬная информация, которая затем переносится в узел 11 выдачи звуковой информации и в блок 4 сравнения, где она сравнивается с информацией, поступаемой от обучаемого с клавиатурного датчика 3, С блока 4 сравнения сигнал о количе,стве ошибок поступает на счетчик 7 . звуковых ошибок, а с него в блок 9 распознавания вида ошибок, При этом время отработки информации устанавливается таймером 13, который определяет время подачи информации,ак как подключен к блоку 6 .регулиования скорости выдачи информации. роме того,. таймер 13 подключен к 1 оку 9 для того, чтобы он опреде 3067 4,40 45 50 55 5 10 15 20 35 30 35 лял допущенные оЬучаемым ошиЬки как при подаче звуковой. так и при подаче световой информации за одинаково равные промежутки времени.После прохождения определенного времени происходит выдачасветовой информации с узла 12 вместо звуковой информации, идущей с узла 11, и обу" чаемым осуществляется дальнейшая отработка навыков, После прохождения того же времени, что и при подаче звуковой информации, счетчик световых ошибок 8 передает информацию в блок 9 распознавания вида ошибок, где происходит сравнение ошиЬок, допущенных при звуковой и световой подаче информации. В зависимости то того, при каком виде информации допущено больше ошибок, подается звуковая или световая информация. Если же количество ошибок одинаково, то изменение подачи информации последовательно одно за другим происходит до тех пор, пока оЬучаемый не перестанет допускать ошибки ни при каких видах подачи информации. Как только обучаемый перестанет допускать ошибки, блок 6 регулирования скорости выдачи информации увеличивает подачу зна" ков на 10 ударов в минуту ( эта величина выбрана эмпирическим путем). Смена информации происходит из-за того, что блок 9 распознавания вида ошибок поступает в коммутатор 10, который и осуществляет подключение того или иного узла выдачи информации., К Ьлоку 6 регулирования скорости выдачи информации подключен сумматор 5 общего числа ошибок, который осуществляет регулирование скорости выдачи структуры знаков в зависимости от суммарного количества ошибок за два равных промежутка времени. Это необходимо для того, чтобы скорость выдачи информации не превышала воэможности обучаемого, а была ниже верхней границы той максимальной скорости, с которой он печатал на предыдущем этапе. Время отработки навыков для операторов выбирается в зависимости от их индивидуальных способностей. Его желательно выбирать относительно большим с целью определения объективных показателей отношения числа ошибок при различных аидах подачи информации, так как при большем количестве отра5 9630 отанной информации отношение количества ошибок при различных видах подачи информации будет объективнее, чем при малом объеме отработанной информации. 5Таким образом происходит индивиду" альное обучение двигательным навыкам при различных видах подачи информации.Использование тренажера позволит 1 О повысить эффективность тренажера, оократить время на подготовку и улуч" шить качество обучения операторов ЦВМ и систем управления.1формула изобретенияТренажер операторов систем управления, содержащий блок ввода инфор" 2 мации, соединенный с блоком памяти, клавиатурный датчик, выход которого соединен с первым входом блока срав" нения, связанного другим своим вхо 67дом с выходом блока памяти, и коммутатор, отличающийсятем, что, с целью повышения эффек"тивности тренажа, он имеет блок регулирования скорости выдачи информа"ции, таймер, блок выдачи информации,блок регистрации ошибок и блок рас-познавания вида ошибок, при этом вы"ходы блока сравнения через блок ре-гистрации ошибок подключены к входамблока распознавания вида ошибок, выход которого связан с входом коммутатора, а управляющий вход - с выходом таймера, подключенного черезблок регулирования скорости выдачи :информации к управляющему входу бло"ка памяти, информационные выходы которого связаны с блоком выдачи ин"формации, соединенного управляющимивходами с выходами коммутатора,:,.Источники информации,принятые во внимание при экспертизе1СССР1, Авторское свидетельство СССМ 287425, кл. 6 09 В 7/00) 1969,а филиал ППП Патент , г. Ужгород, ул. Проектна 5 75 Тираж 2 ВНИИПИ Государствен по делам изобрете 3 13035, Москва, -3Подпискомитета СССРи открытийаушская наб., д. 4
