Номер патента: 1777357

Опубликовано: 20.09.1995

Авторы: Айзатулов, Гальперин, Зайцев, Кадинцев, Липень, Наконечный, Романенко, Селезнев

МПК: C21C 7/04

Метки: стали

СПОСОБ ОБРАБОТКИ СТАЛИ, включающий выпуск в ковш низкоуглеродистого полупродукта, подачу на поверхность металла материала, содержащего оксиды железа и марганца, подачу восстановителя, продувку нейтральным газом, отличающийся тем, что, с целью повышения качества стали за счет снижения содержания серы и повышения степени извлечения марганца, в качестве восстановителя используют отсевы алюминий-магниевого порошка, материал, содержащий оксиды железа и марганца, подают в количестве 18 20 кг/т при отношении оксида железа к оксидам марганца в материале, равном (0,8 1,2), а отсевы алюминий-магниевого порошка подают в струе нейтрального газа в количестве 3,8 4,1 кг/т обрабатываемой стали.

Номер патента: 1757566

Опубликовано: 30.08.1992

Авторы: Горбатов, Каухчешвили, Крылов, Липень

МПК: A23B 4/06

Метки: замораживания, мелкоштучных, пищевых, продуктов

...повышениескорости потока влечет за собой увеличениеэнергетических затрат. Для определения параметров механической вибрации, обеспечивающих режим начала псевдоожижения, рассмотрим два случая:- движение продукта происходит на вибрирующей поверхности без подачи охлаждающего газа- движение продуктов на вибрирующей поверхности с одновременной подачей потока охлаждающего газа сверху (т.е, наибо- лее сложный, с точки зрения энергозатрат, случай) на продукт.В случае вибрации без подачи потока холодного газа, штучный продукт будет иметь контакт с вибрирующей поверхностью до тех пор, пока составляющая силы инерции частицы, нормальная к вибрирующей поверхности не превысит или станет равной нормальной составляющей силы тяжести (3), т.е, (см....

Номер патента: 1698881

Опубликовано: 15.12.1991

Авторы: Липень, Прокофьев, Топоркин

МПК: G06F 3/00, H03K 17/00

Метки: ввода, информации

...(через инвертирующий усилитель 35 и клюц 34) входной сигнал с оп.- рашиваемого датчика.Далее запускается процедура выбора типа оптимизируемого параметра измерительного устройства (перед процедурой собственно измерений): питание датчика или рабочий диапазон, Этот тип определяется состоянием компаратора 14, сравнивающего входной сигнал аналого-цифрового преобразователя (АЦП) Б с верхней допустимой границей этого сигнала, определяемой источником опорного сигнала 15.Состояние компаратора 14 переписывается на триггер 22, синхронизиру 1698881ющий вход которого через третий элемент задержки 27, определяющий время, переходных процессов в блоках выбораполярности и диапазона, подключен кгенератору тактовых импульсов 4,Если входной сигнал АЦП...

Номер патента: 1667793

Опубликовано: 07.08.1991

Авторы: Венгер, Каухчешвили, Липень

МПК: A23B 4/06, F25D 17/06

Метки: замораживания, мелкоштучных, пищевых, продуктов

...с, второй стадии 7 9 с, третьейстадии 90 - 132 с, Расход азота составляет0,2 г, продолжительность замораживания100 - 145 с, Затраты криогенного хладагента на 40 оь меньше, а затраты электроэнер.гии в 1,2 раза больше, чем в примере 1, Поиэтом холодильный потенциал криогенногохладагента используешься не полностью, чтовлечет увеличение затрат электроэнергиина третьей стадии и может отрицательноповлиять на качество конечного продукта,П р и м е р 3, Замораживаемый продукт - зеленый горошек. Способ осуществляешься по примеру 1. Продолжительность первой стадии 6 с, второй стадии 14 - 16 с, третьей стадии 70 95 с. Раскод азота составляет 0.4 кг, продолжительность замораживания 90 117 с, затраты криоагента на 17 ф больше, а затраты...

Номер патента: 1647552

Опубликовано: 07.05.1991

Авторы: Липень, Прокофьев

МПК: G06F 3/05

Метки: ввода, информации, многоканальное

...элементом 26 задержки, выходнойсигнал генератора 25 тактовых импульсов через элемент 31 гальваническойразвязки закрывает аналоговые ключи18 и 19. Одновременно этот тактовыйимпульс через инвертор 28 и элемент32 гальванической развязки открываетаналоговый ключ 5, При этом на выходе буферного повторителя 3 устанав 5 6475 ливается потенциал, равный сццАазцой помехе подключенного дятчикя, усилители 22 группы, преобразователь 23 и источник 17 стибилиэировяццьх токов плавают ца потенциале синАязцой по 5 мехи, емкости выходов 38 и 39 коммутатора 1 относительно общей .шины остаются разряженными, входные токи усилителей 22 группы и компенсирующие их токи источника 17 стабилизированных токов замыкаются через датчик, заземленный корпус иэделия, на...

Номер патента: 1619275

Опубликовано: 07.01.1991

Авторы: Ероховец, Калоша, Качан, Кулинец, Липень, Ярмолик

МПК: G06F 11/00

Метки: встроенного, многофункциональный, модуль, устройств

...1010101010 вш/2 двухразрядных счетчика и т.д,Когда код равен 000 эквивалентнаясхема модуля приведена на фиг.2. Вдвенадцатом режиме схема многофункционального модуля преобразуется всчетчик или счетчики единиц в последовательностях Х 1, 1=1, ш, поступающих на информационные входы модуля.Эквивалентная схема в этом случаепримет вид (фиг.З),В тринадцатом режиме многофункциональный модуль преобразуется в схемуили схемы счетчиков, Фиксирующих количество переходов в анализируемыхпоследовательностях, при этом считаюся переходы из.1 в О.Таким, образом, предлагаемое техническое решение позволяет расширитьФункциональные возможности за счетобеспечения дополнительных режимовсчетчиковых последовательностей ирежимов счета единиц и счета переходов в...

Номер патента: 1583931

Опубликовано: 07.08.1990

Авторы: Липень, Прокофьев

МПК: G06F 3/00

Метки: ввода, датчиков, информации

...поступает на один из информационных входов МАЦП 1, а синфазный сигнал, равный сумме напряжения питания с синфазной помехе, поступает на вход буферного повторителя 5, который обеспечивает привязку к указанному потенциалу цифроаналогового преобразователя 3 и управляемого источника 4 тока.1Через время, определяемое длительностью переходных процессов при подаче питания на опрзшиваемый датчик, импульс (фиг.4 д), сформированный элементом 13 задержки йз импульса одновибратора 11, поступает на вход распределителя 11 импульсов, на одном из выходов которого вырабатывает. ся управляющий сигнал, открывающий ключи выбранного канала коммутатора 15 сигналов, Прн этом дифференциальная составляющая выходного сигнала коммутатора 1 5 сигналов...

Номер патента: 1506244

Опубликовано: 07.09.1989

Авторы: Липень, Майоров, Пайвин, Шнитман

МПК: F25B 49/00

Метки: защиты, компрессора, установки, холодильной

...и управляю щее устройство 7 формирует сигналзакрытия подачи хладагента, при этоммоторный вентиль 9 на линии 3 всасывания остается открытым,Если через данный пРомежуток времени (-, ) ток электродвигателя 2,будет превышать или оставаться равным значению 1, устройство 7 управления выдаст на вентиль 9 импульс,продолжительность которого будетсоответствовать заданной степени прикрытия моторного вентиля 9. То жесамое происходит в промежутках времени (-) и (, -+). В моментвремениуправляющее устройствополучает от токового реле 5 череззамкнувшийся контакт 6 сигнал о том,что ток достиг рабочего значения, Врезультате чего формируется сигналзаданной продолжительности на открытие вентиля 9 в определенной степени.Через заданный промежуток времени(ь...

Номер патента: 1418689

Опубликовано: 23.08.1988

Авторы: Липень, Торопкин

МПК: G06F 3/00

Метки: ввода, информации

...сигналом на его .первом управляющем входе. Через элемент 6 задержки, служащий для исключения влияния переходньм процессов в мультиплексоре 12 на результат измерения, запускается преобразователь 14 напряжения во временной интервал, с выхода которого подается разрешающий сигнал на элементы И 17 и 18. Схемы ИСКЛЮЧАЮЩЕЕ ИЛИ 9, на которую поступают сигналы с прямого выхода тригге-. ра 15 и с выхода второго триггера 16, формирует на своем выходе разрешаю 55 щий сигнал на элемент И 18, разрешая тем самым поступление на вход счетчика 9 через элемент ИЛИ 8 частоты Г с генератора 2 импульсов, поделенной 894на 3 делителем 20 частоты следованияимпульсов.Счетчик 9 заполняется за интервалвремени, заданный преобразователем14 напряжения во...

Номер патента: 1413618

Опубликовано: 30.07.1988

Авторы: Лазаренко, Липень, Прокофьев, Торопкин

МПК: G06F 3/05

Метки: ввода, информации, многоканальное

...коммутатора 1 поступает на выходные шины 4 и 5 последнего, а соответствующая синфазная составляющая коммутируемого входного сигнала через аналоговый ключ 19 передается на вход буферного 1повторителя 15. По окончании интервала времени, определяемого длительностью переходных процессов на выходе коммутатора 1 при включении выбран ного канала и задаваемого элементом 41 задержки, выходной сигнал генератора 40 импульсов через элемент 45 гальванической развязки закрывает анаоговые ключи 33 и 34. Одновременнотот тактовый импульс через инвертор 42 и элемент 46 гальванической развязки открывает аналоговый ключ 32. В результате на выходе буферного повторителя 15 устанавливается потенциал, равный синфазной помехе подключенного датчика, усилители...

Номер патента: 1247907

Опубликовано: 30.07.1986

Авторы: Липень, Маньшин, Салогуб, Солодкин, Шайков

МПК: G06K 11/06

Метки: ввода, графической, информации

...Фиг, 2 приведен один из возможных вариантов реализации вычислительного блока, где. показаны элементсвязи с ЭВМ 11, .интерполятор 12,элементы ИЛИ 13,элементы И 14, генераторимпульсов 15 и усилители-формирователи 15.Сигналы приращений координат + хс выходов элементов ИЛИ 13 являютсявыходными сигналами блока 2,по которым осуществляется перемещение каретки по оси Х. Указанные выходы подключены также ко входам реверсивногосчетчика координат Х 17, выходы кодовкоординат которого подключены ковходам узла сопряжения с ЭВМ. Каналд управления по оси У идентичен с описанным и не показан.Устройство работает следующим образом.Излучение съемника информации 7,отражаясь от зеркал 10, достигаетчуьствительных поверхностей фотоприемников 9. Каждая пара...

Номер патента: 1247855

Опубликовано: 30.07.1986

Авторы: Липень, Торопкин

МПК: G06F 15/00, G06F 3/00

Метки: ввода, информации

...код с регистра 24 (для отрицательных входных сигналов) или с регистра 25 (для положительных входных сигналов).Перепись производится после на-.чального сброса счетчика 23 и установки триггера 18 с задержкой, определяемой элементом задержки 9, на время переходных процессор в мультиплексоре 14 перед занесением дополняющей единицы на счетный вход счетчика 23 через элемент задержки 10 (время задержки определяется временем переписи кода с регистров 24 и 25 на счетчик 23). Перепись кодов М, (с регистра 24) и И (с регистра 25) в инверсном виде и дополнение их единицей по счетному входу позволяет получить на счетчике 23 величину (-Б) или (-1 ), представленную в дополнительном коде (для последующей операции вычитания). Далее снекоторой...

Номер патента: 1226647

Опубликовано: 23.04.1986

Авторы: Капельгородский, Лазаренко, Липень, Прокофьев

МПК: H03K 17/60

Метки: ключ, электронный

...такова, что прерыватели 13 и 14 поддерживаются в разомкнутом состоянии. В процессе размагничивания происходит нарастание тока коллектора первого транзистора 1 (фиг. Зг), что приводит к увеличению падения напряжения на первом резисторе 5 и, следовательно, возрастанию потенциала эмиттера и базы первого транзистора 1, В момент вемени 1 (фиг 3), когда потенциал базы первого транзистора 1 достигает значения, равного напряжению стабилизации стабилитрона 7, последний пробивается и первый транзистор 1 переходит из режима насыщения в режим стабилизатора тока, При этом процесс размагничивания сердечника трансформатора прекращается, его рабочая точка фиксируется в точке б( - Вфиг. 2) кривой намагничивания, а ЭДС (фиг. Зв) на вторичных обмотках...

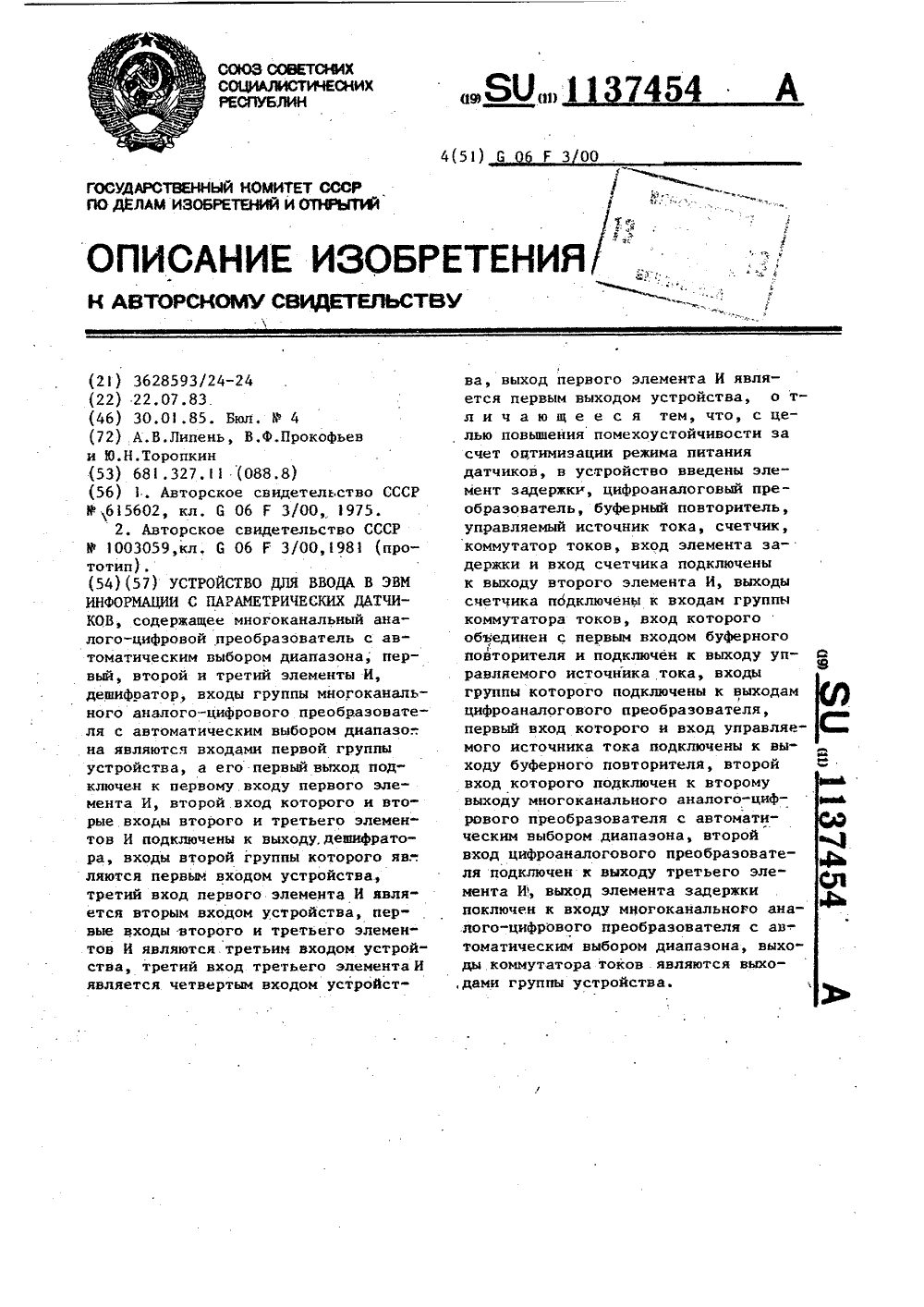

Номер патента: 1137454

Опубликовано: 30.01.1985

Авторы: Липень, Прокофьев, Торопкин

МПК: G06F 3/00

Метки: ввода, датчиков, информации, параметрических, эвм

...группы которого подключены к входам цифроаналогового преобразователя, первый вход которого и вход управляемого источника тока подключены к выходу буферного повторителя, второй вход которого подключен к второму выходу многоканального аналого-цифрового преобразователя с автоматическим выбором диапазона, второй вход цифроаналогового преобразователя подключен к выходу третьего элемента И, выход элемента задержки подключен к входу многоканального аналого-цифрового преобразователя с автоматическим выбором диапазона, выходы коммутатора токов являются выходами групны устройства.На фиг.1 приведена функциональная схема многоканального устройства для ввода информации в ЗВМ с параметрических датчиков, включенных по мостовой схеме; на Фиг,2 -...

Номер патента: 1008755

Опубликовано: 30.03.1983

Авторы: Давейнис, Днепровский, Злотник, Кравцов, Липень, Москаленко, Тарасевич

МПК: G06K 9/00

Метки: воспроизводимых, графических, идентификации, индикатора, экране, элементов

...входам компараторов 7 и 8, блок 12 управления, выходы которого подключены к управляющим входам блока 4 формирования изображения, элементов 5, 6 И и индикатора 1, а входы подключены к выходу дешифратора 9 и управляющему входу 13 устройства. 1Устройство работает следующим образом.По сигналу иэ блока 12 управления индикатор 1 включается в режим с запоминанием иэображения, после чего из ЭВМ через блок 12 управления на вход блока 4 формирования изображения поступает кодированное описание выводимого изображения, которое преобразуется в нем в последовательность кодов координат точек, либо аналоговых сигналов, управляющих записью дискретных элементов изображения на экране визуального индикатора, либо записью " 1" в Растровую память...

Номер патента: 1005107

Опубликовано: 15.03.1983

Авторы: Волович, Горунович, Днепровский, Кленов, Кравцов, Кулинец, Липень, Семенков, Тарасевич, Янгуразов

МПК: G06K 15/22

Метки: графической, информации, регистрации

...являются входами блока, а четвертый вход подключен к выходу четвертого элемента И, один вход которого 40 является входом блока. а другой соединен с выходом первого триггера, и третий счетчик, вход которого подключен к выходу четвертого элемента ИЛИ, при этом выходы третьего счетчика и 45 четвертого элемента ИЛИ являются выходами блока.На фиг.1 представлена блок-схема устройства; на фиг.2 - вариант его ф конкретного конструктивного выполне-ния.Устройство включает индикатор 1, выполненный либо в виде индикатора визуального наблюдения (например, с записью изображения на. экране, или 55 промежуточном носителе электронным), либо в виде документирующего устройства типа Факсимильных аппаратов или специального электростатического печатающего...

Номер патента: 1003059

Опубликовано: 07.03.1983

Авторы: Липень, Прокофьев, Торопкин

МПК: G06F 3/00

Метки: ввода, информации, многоканальное

...на операционном усилителес полевым транзистором на входе имощным выходом.Для уменьшения влияния наводокот внешних полей и уменьшения паразитных емкостей сигнальных цепейотносительно земли. аналого-цифровойпреобразователь б, аналоговые ключи1 группы, усилители 2 группы, всеотдельные аналоговые ключи 3,5,8 и10, ограничительные элементы 4 и 9,источник 7 стабилизированных токов,буферный повторитель 11, разделительные элементы 19 и коммутатор20 помещаются в изолированный защит- З 5ный экран, подключенный к цепи,объединяющей второй вход аналогоцифрового преобразователя б с третьими входами усилителей 2 группы,выход третьего аналогового ключа 5, 40вход источника 7 стабилизированныхтоков, выход буферного повторителя11 и вторые...

Номер патента: 930311

Опубликовано: 23.05.1982

Авторы: Липень, Торопкин

МПК: G06F 3/00

Метки: ввода, информации

...элементов И, второй элемент И 33, блок 34 контроля обрыва датчика, второй регистр 35, источник 36 опорного . напряжения, шина 37 нулевого потен% циала.Устройство аналогового ввода работает следующим образом.По сигналу с генератора тактовых импульсов 3 распределитель 7 импуль в сов вырабатывает сигнал переключения каналов первого коммутатора 6, подключающий один из датчиков 1 к последовательному второму ключу 11 и к цепочке из инвертирующего уси з лителя 10 и первого ключа 1 Ь. В за" висимости от полярности аналогового сигнала на входе блока 20 усилителей, первый компаратор 21 полярности выдаст потенциал логической единицы зв или нуля на инвертор 13 и элемент И 17. Допустим для определенности, что триггер 12 полярности установлен так,...

Номер патента: 912488

Опубликовано: 15.03.1982

Авторы: Габель, Кламм, Липень

МПК: B25D 9/00

Метки: действия, инструмент, машин, ручных, ударного

...на одном конце и утолщенной частью на другом и сменный рабочий наконечник, выполненный с осевым цилиндрическим отверстием, а на его рабочей части выполнена диаметральная прорезь, равная 2 о ширине шва и образующая два сегментаразной длины, инструмент снабжен подпружиненным толкателем, размещенным в отверстии наконечника и предназначенным для посадки в шов усиков уплотнений.12488 Формула изобретения 39На чертеже изображен инструмент, разрез.Инструмент содержит корпус 1 с хвостовиком 2 и утолщенной частью 3. На утолщенной части 3 корпуса 1 с помощью стопорной пружины 4 закреплен сменный рабочий наконечник 5, выполненный с диаметральной прорезью 6. Внутри наконечника 5 выполнено осевое цилиндрическое отверстие 7, в котором размещен...

Номер патента: 894785

Опубликовано: 30.12.1981

Авторы: Кравцов, Липень, Оранский, Тарасевич

МПК: G09G 1/08

Метки: знаков, лучевой, отображения, трубки, экране, электронно

...устройства; на фиг. 2 - выполнение блока оптической модуляции.Устройство содержит регистр 1 кода знака, подключенный к дешифратору 2, каждьй из выходов последнего подсоединен к одному из знаковых электродов 3 в каждом из узлов 4 - 6 оптической модуляции, содержащего активный светомодулирующий слой 7, изменяющего свои оптические свойства под действием электрического напряжения (например, жидкий кристалл, изменяющий коэффициент прозрачности), и заключенный между набором выполненных в виде фигурных пластин электродов 3 и общим заземленным электродом 8. Количество знаковых электродов 3 в каждом узле 4 - 6 равно количеству воспроизводимых знаков.1 о 5 ЪО 33 30 3 4 О 4 3 О 33 Устройство работает следующим образом.Код знака поступает из...

Номер патента: 830584

Опубликовано: 15.05.1981

Авторы: Липень, Прокофьев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...например резисторы 9 и 10,накопительный элемент, например,конденсатор 11, вход 12 устройства,выход 13 устройства и.шину 14нулевого потенциала.В режиме выборки ключи 4,6 и 7открыты, ключи 8 и 5 закрыты, Выходное напряжение операционного усилителя 1 отслеживает изменяющееся входное напряжение, поступающее на вход12 устройства, с постоянной времени=КС, где С-емкость конденсатора 11;й - сопротивление резистора 10. Падением напряжения на ключах б и 7можно пренебречь, так как их прямыесопротивления много меньше входныхсопротивлений операционных усилителей2 и 3,включенных по схеме повторителя.При переходе устройства из режимавыборки к режиму хранения ключи 4,6и 7 закрываются, ключи 8 и 5 открываются, неиньертирующий вход операционного усилителя...

Номер патента: 731590

Опубликовано: 30.04.1980

Авторы: Липень, Прокофьев

МПК: H03K 17/60

Метки: ключ, электронный

...питания, блок 3 управления, первичную обмотку 4 трансформатора, управляющий транзистор 5, дополнительный транзистор 6, ограничительный резистор 7, вторичные обмотки 8, 9 трансформатора, транзисторные переключатели 10, 11, демпфирующий диод 12.На фиг, 2 показана петля гистерезиса сердечника трансформатора,Принцип действия устройства состоит в следующем.В исходном состоянии управляющий транзистор 5, дополнительный транзистор 6 и переключатели 10, 11 закрыты, Сердечник трансформатора находится в точке а (фиг, 2). Импульс включения из блока 3 управления открывает управляющий транзистор 5, коллекторный ток которого, протекая через первичную обмотку 4, перемагничивает сердечник трансформатора в точке б. Импульс напряжения на вторичных...

Номер патента: 640335

Опубликовано: 30.12.1978

Авторы: Зенин, Кравцов, Липень, Маслюков, Сыч

МПК: G06K 11/02

Метки: графической, информации, считывания

...1.Амплитудные дискриминаторы 10, 11ооесцешвают преобразование ццзкочасто"- ного синусоцдального колебания в меацдр,Тр 5 ггсры 12, 13 формир 1 От Врсмснысинтервалы, пропорццональные расстояниямот визир-излучателя до звукопрцсмнцков.Логические элементы И 14, 15 разрег 5наот прохождение тактовых импульсов насчет:ыс входы с сто:Ков 1 б, 17 лишь в указаццы. Временные интервалы, Записанныев счстгцках 16, 17 числа пересылаются воцсшсс устройство до начала следу 1 ощегоперцодд ш 1 зкочастотпого колебания.донтрольпый элсктроакустцческпй цреобрязоатель 18 ацалоччец электродг,стическому преобразователю 1. Оц установлентошо па расстояшш длццы акустцчсско:волны г. от звукоприсмцика 2. Длина акустической волны рассчитывается для нормальнь 1 х...

Номер патента: 627466

Опубликовано: 05.10.1978

Авторы: Днепровский, Кравцов, Липень, Оранский, Ребров, Ярмош

МПК: G06K 15/14

Метки: информации, лучевой, регистрации, трубки, экрана, электронно

...документнруемая информация в виде части кадра, выводимого полностью на экран индикаторной ЭЛТ через основной информационный канал. Объем, временные параметры, а также последовательность замены части кадра, отображаемого на экране документирующей ЭЛТ, определяется программой ЭВМ, Изображение с экрана документирующей ЭЛТ через неподвижную оптическую щелевую систему проецируется на поверхность вращающегося селенового цилиндра ротационного электрографического блока 11.Эти устройства сложны.Наиболее близко к предлагаемому устройство, содержащее блок сопряжения, соединенный с блоком индикаций и с электроннолучевой трубкой, блок перемещения носителя информации, соединенный с датчиком угла поворота и оптически связанный через блок...

Номер патента: 615602

Опубликовано: 15.07.1978

Авторы: Заккис, Липень, Торопкин

МПК: H03K 17/56

Метки: коммутатор, многоканальный

...входом аналогового ключа 8, включенного между общей шиной и выходами ключевых элементов 3. Выходы усилителей 2 постоянного тока соединены с входом аналого-цифрового З 1 преобразователя 9 через другие аналоговые ключи 10, их управляющие входы соединены с соответствующими выходами устройства 11 выбора диапазона, один из выходов которого соединен с входом генератора 6 тактовых импульсов, а вход - с выходом аналогоцифрового преобразователя 9. В цепи вторичных обмоток разделительных трансформаторов 4 включены стабилизаторы 12 тока, выполненные, например,на полевых транзисторах.30В исходном состоянии ключевые элемен.ты 3 находятся в разомкнутом состоянии, аналоговый ключ 8 замкнут, аналоговые клю чи О разомкнуты. В момент поступления...

Номер патента: 566246

Опубликовано: 25.07.1977

Авторы: Днепровский, Липень, Оранский, Тарасевич

МПК: G06F 3/04

Метки: информацией, обмена

...коды текущих координат, получаемые из кодов элементарных приращений, выдаваемых блоком интерподяцяи бвБлок 6 цифро-аналоговых преобразоватедЧ преобразует эти цифровые коды коор,ипат в аналоговую форму, Аналоговые координатные сигналы через выходной коммутатор 4 поступают на магистрали выбранноговидеотерминала для управления его отклоняющими координатными усилителями, Кроме гого, аналогичным способом могут коммутироваться разди нные служебные сигналы(модуляция, стирание и др),В остальное время устройство управления 2 поочередно опрашивает входные ма гистрали всех видеотерминалов, Если оператор какого-либо видеотерминала нажал на пульте клавишу, то устройство управления 2, дойдя до опроса магистрали этого видеотерминала, получит через...

Номер патента: 517909

Опубликовано: 15.06.1976

Авторы: Днепровский, Кравцов, Липень, Оранский, Стародынов, Тарасевич, Янголь

МПК: G06K 11/00

Метки: графической, информации, считывания

...и часть поверхности координатных микрофонов 3 размещают нике плоскости рабочего поля планшета 1. В состав устройства входят также задающий генератор 5 и согласующие усилители бподключенные к микрофонам 3. Выходы согласующих усилителей 6 подключены к каналам преобразования 7, иа входе которых установлены логические элементы И 8 и 9, соответственно управляемые нулевым и единичным выходами триггера 10 управления. Выход логического элемента И 8 подключен также и к управляющему входу вентилей 11, информационные входы которых подключены к разрядным выходам координатного счетчика 12, выход логического элемента И 9 подключен к одному из входов фазового дискриминатора И, к другому входу которого подключен выход переполнения координатного...

Номер патента: 483667

Опубликовано: 05.09.1975

Авторы: Днепровский, Кравцов, Липень, Оранский, Тарасевич, Янголь

МПК: G06F 3/14

Метки: графических, изображений, трубке(элт, экране, электроннолучевой

...подключен выход цифро-аналогового преобразователя 15, на цифровые входы которого поданы разряды кода начальной координаты Х,.Выдр лителей 12 и 14 подключены к отклоняю катушкам 16 ЭЛТ 17,К генераторам 2 и 3 и преобразователям 13 и 15 подключен источник эталонного напряжения 18. Устройство работает следующим образом. На цифровые входы преобразователей 13 и 15 из запоминающего устройства или ЭЦВМ подаются коды величин Хо и Уо, а на входы преобразователей 10 и 11 подаются коды величин линейных приращений ЛХ и ЛУ или коды величин полуосей эллипса Л и Л (для окружности Р 1=Р 2)Логический блок выдает разрешающий потенциал на любую пару ключей 4, 5, б, 7, в зависимости от знаков приращений ЛХ и ЛУ. В случае вычерчивания эллипса...

Номер патента: 442494

Опубликовано: 05.09.1974

Авторы: Днепровский, Кравцов, Липень, Оранский, Тарасевич, Янголь

МПК: G06K 11/00

Метки: графической, информации, считывания

...на кодирующей маске. С обеих сторон фоточувствительных полосок расположены электроды 8(фиг. 3), подключенные далее к электронным схемам, регистрирующим наличие либо отсутствие электрического сигнала в каждом из разрядов. Оба пакета пластин с регистрирующей частью заключены в светопроницаемые кожухи 9 (фиг, 1), открытые только со стороны зеркал. Указатель представляет собой стержень 10 (фиг. 1), на конце которого установлен точечный источник света.Повышение надежности устройства возможно за счет увеличения интенсивности излучаемого светого потока, Функции точечного источника света могут вьвполнятьминиатюрным .коническим отражателем, что,позволяет иоключить трудновыполнимые требования к размерам источника и применить источник света...

Номер патента: 302412

Опубликовано: 01.01.1971

Авторы: Гуницкий, Исаев, Каменецкий, Липень

МПК: D01H 13/26, D01H 9/18

Метки: бобин, взвешивания, линия, наработанных, поточная, пряжи, транспортирования

...с каточком 15, и останов конвейера 2 происходит через рычаги 21 и 20. Если каточек 17 взаимодействует с микропереключателем через любой из рычагов 19 или 20, конвейер останавливается в исходном положении, а после нажатия второго каточка 17 на второй микропереключатель 18 на пульте управления у весовщика гаснут сигнальные лампочки, сообщая тем самым о полной обработке съема,После прохождения люлечных конвейеров бобины поступают на сборный ленточный транспортер, который состоит из двух ветвей 22 и 23 с двумя параллельными ручьями, ца перегибе которых установлен перевалочный механизм 24, выполненный в виде горки с бортами и изогнутый под углом 90. Для направления бобин 5 из одного ручья в другой служат ножи 25 и 2 б, имеющие разную...
