G06F 1/02 — генераторы цифровых функций

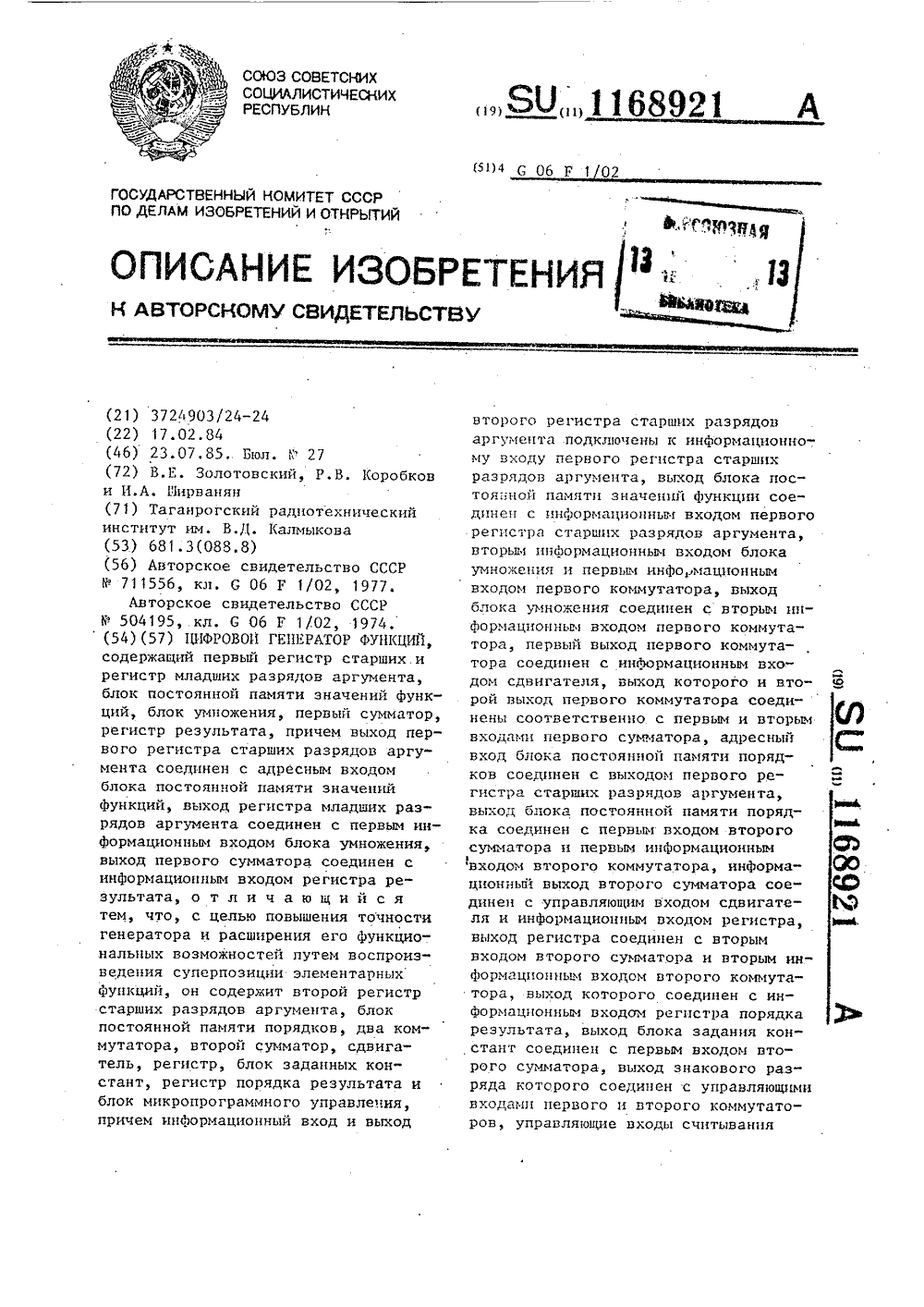

Цифровой генератор функций
Номер патента: 1168921
Опубликовано: 23.07.1985
Авторы: Золотовский, Коробков, Ширванян
МПК: G06F 1/02
Метки: генератор, функций, цифровой
...пОстоянной. памяти, блока ум- считывания и сдвига регистров поцклюножения и блока задания констант чены к соответствующим выходам блока а также управляющие входы записи микропрограммного управления.Изобретение относится к автоматикеи вычислительной технике и можетбыть использовано для аппаратурнойреализации функциональных зависимостей в специализированных и универсальных цифровых вычислительных машинах,Цель изобретения - повышение точности генератора и расширение егоФункциональных возможностей путем 10воспроизведения суперпозиции элементарных Функций.На чертеже представлена функциональная схема цифрового генератораФункций. 15Генератор содержит регистры 1 и2 старших разрядов аргумента, регистр 3 младших разрядов...

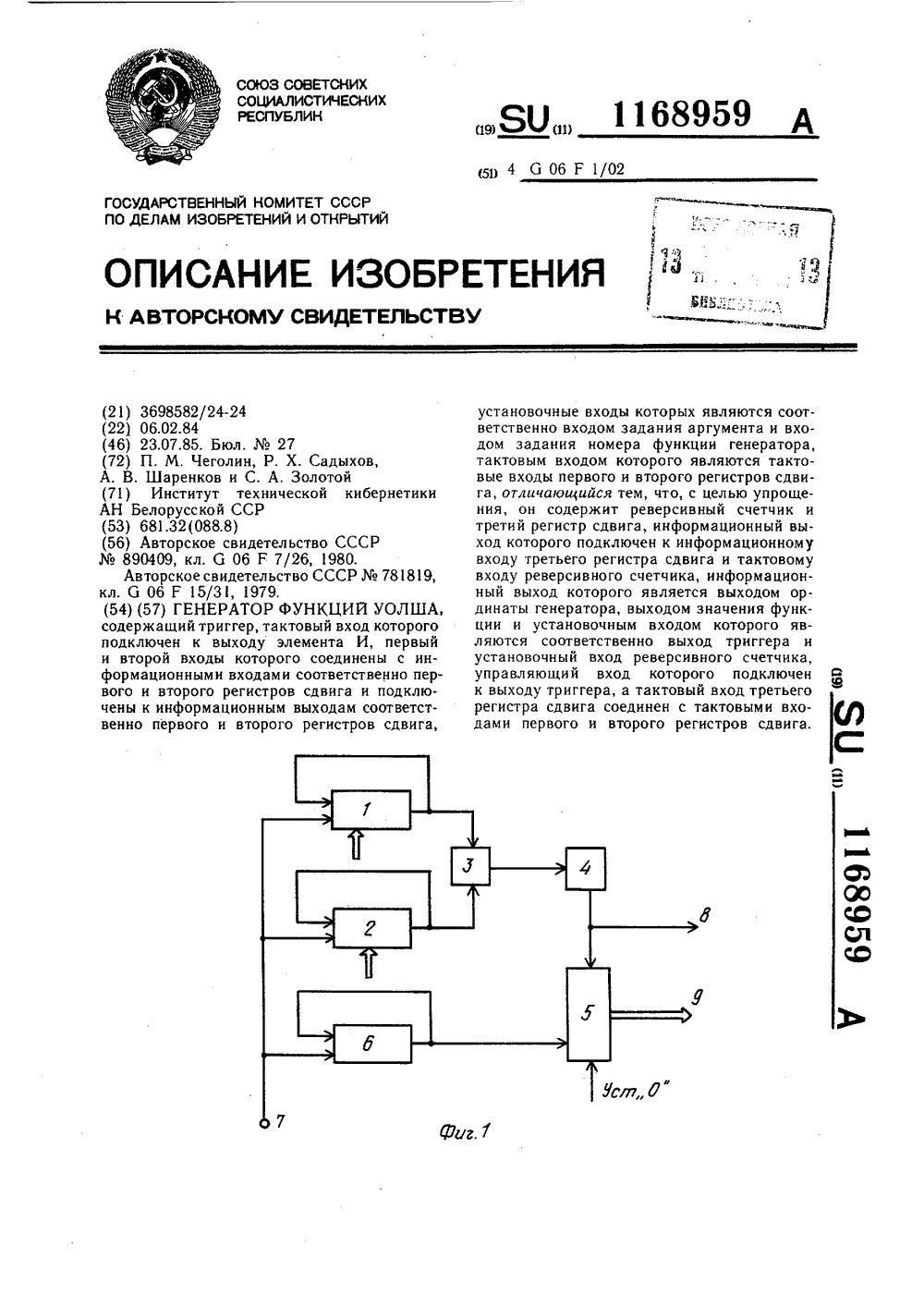

Генератор функций уолша
Номер патента: 1168959
Опубликовано: 23.07.1985
Авторы: Золотой, Садыхов, Чеголин, Шаренков
МПК: G06F 1/02
Метки: генератор, уолша, функций
...сигналов и видеосигналов.Цель изобретения - упрощение генератора путем снижения аппаратурных затрат на его реализацию.На фиг. 1 показана функциональная схема генератора функций Уолша; на фиг. 2 - сигналы на выходах.Генератор функций Уолша содержит (кольцевой) регистр 1 сдвига (аргумента), (кольцевой) регистр 2 сдвига (номера функции), элемент И 3, триггер 4, реверсивный счетчик 5 (кольцевой) регистр 6 сдвига, тактовый вход 7, выходы 8 и 9.Кусочно-линейные функции Уолша определяются какМъч(+1, ) =5 ща 1(1,х) сх. (1)В случае дискретного задания аргумента формула (1) пр ет видМ(+1,1= жа 1(1,п) К=0,М - 1, Для Я=8 матри а кусочно-линейных функций Уолша имеет вид В кольцевые регистры 1 и 2 сдвига заносятся коды номера функции и...
Генератор гармонических функций
Номер патента: 1170443
Опубликовано: 30.07.1985
Авторы: Манучарьян, Сейранян
МПК: G06F 1/02
Метки: гармонических, генератор, функций
...функции вычисляются порекурентной формуле аналогично про"тотипу. На выходе сумматора 8 реализуется значение а = 2 У-уана выходе сумматора 6 значение ун- уп- х н - хп.1(2) принимает вид о=а-у/2 Сущность вычисления заключается в перемещении в каждом такте блока 1 синхронизации содержимого кода регистра 4 в регистр 5, а кода на выходе сумматора 6 - в регистр 4,Переменный сдвиг кода в сторону младших разрядов осуществляется 45 коммутатором 3. Код регистра 4 в нечетных тактах поступает на вход сумматора 6 со сдвигом с, а в четных - со сдвигом с. Коммутатор 3 управляется выходом блока синхрони зации, работающим по модулю два.После вычисления и значений функции с блока 2 памяти в регистры 4 и 5 поступают очередные контрольные...
Функциональный преобразователь
Номер патента: 1171774
Опубликовано: 07.08.1985
Автор: Казинов
МПК: G06F 1/02
Метки: функциональный
...из запоминающего устройства 9 по его первому и второму выходам кодовых значений абсциссы и ординаты конечной точки первого участка аппроксимации и запись этих кодов в накапливающие сумматоры 10 и 11 соответственно (запоминающее устройство 8 может быть также перепрограммируемого типа с ограниченным временем доступа и содержать собственно блок памяти и формирователь импульса "Выборка кристалла", вход которого является управляющим входом устройства). Запись кодов начальных условий в сумматоры 10 и 11 выполняется подачей этих кодов непосредственно на входы параллельной записи регистров, входящих в состав сумматора 10 и 11. Помимо указанного, импульс запуска с входа 18 поступает на вход обнуления счетчика 6 и в случае использования...
Цифровой формирователь спектра
Номер патента: 1171804
Опубликовано: 07.08.1985
МПК: G06F 1/02, G06F 17/14
Метки: спектра, формирователь, цифровой
...в порядке возрастанияиндексов 1 с,Запись величин Е(К, 2) разностейпар весовых коэффициентов цифровогофильтра осуществляется в нечетныеячейки памяти 4 блока памяти коэффициентов на тактах режима записикоэффициентов с (Н + 2)-го по(2 М + 1)-ый такт в порядке возраста"ния индексов К,На (2 И + 1)-ом такте режима записи сигнал, появляющийся на (В + 1)-омвыходе адресного счетчика 15 блока3 управления, переводит синхронизатор 14 в режим генерирования случайного процесса,прифэтом подключаетсявнутренний генератор тактовых импульсов синхронизатора 14, а к первому адресному разряду входа блока4 памяти коэффициентов подключаетсячерез мультиплексор 19 блока 3 уп 20 25 30 40 45 50 55 равления выход блока 11 оперстивной памяти.В режиме...
Генератор чисел
Номер патента: 1173402
Опубликовано: 15.08.1985
МПК: G06F 1/02
...разряда, инверсный выходпервого триггера и-го разряда подключен к второму входу элемента Ипервого разряда.1173402 Составитель В.БайковТехред О.Неце Корректор Л.Пилипенко Редактор Е.Копча Подписное Заказ 5054/48 Тираж 710ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г,ужгород, ул.Проектная, 4 Изобретение относится к автоматикеи вычислительной технике и можетбыть использовано в устройствах формирования числовых последовательностей с изменяемыми свойствами, в 5частности для формирования последовательностей.адресов в устройствах быстрого,преабразованйя Фурье.Цель изобретения - расширение функциональных возможностей генератораза счет циклической...

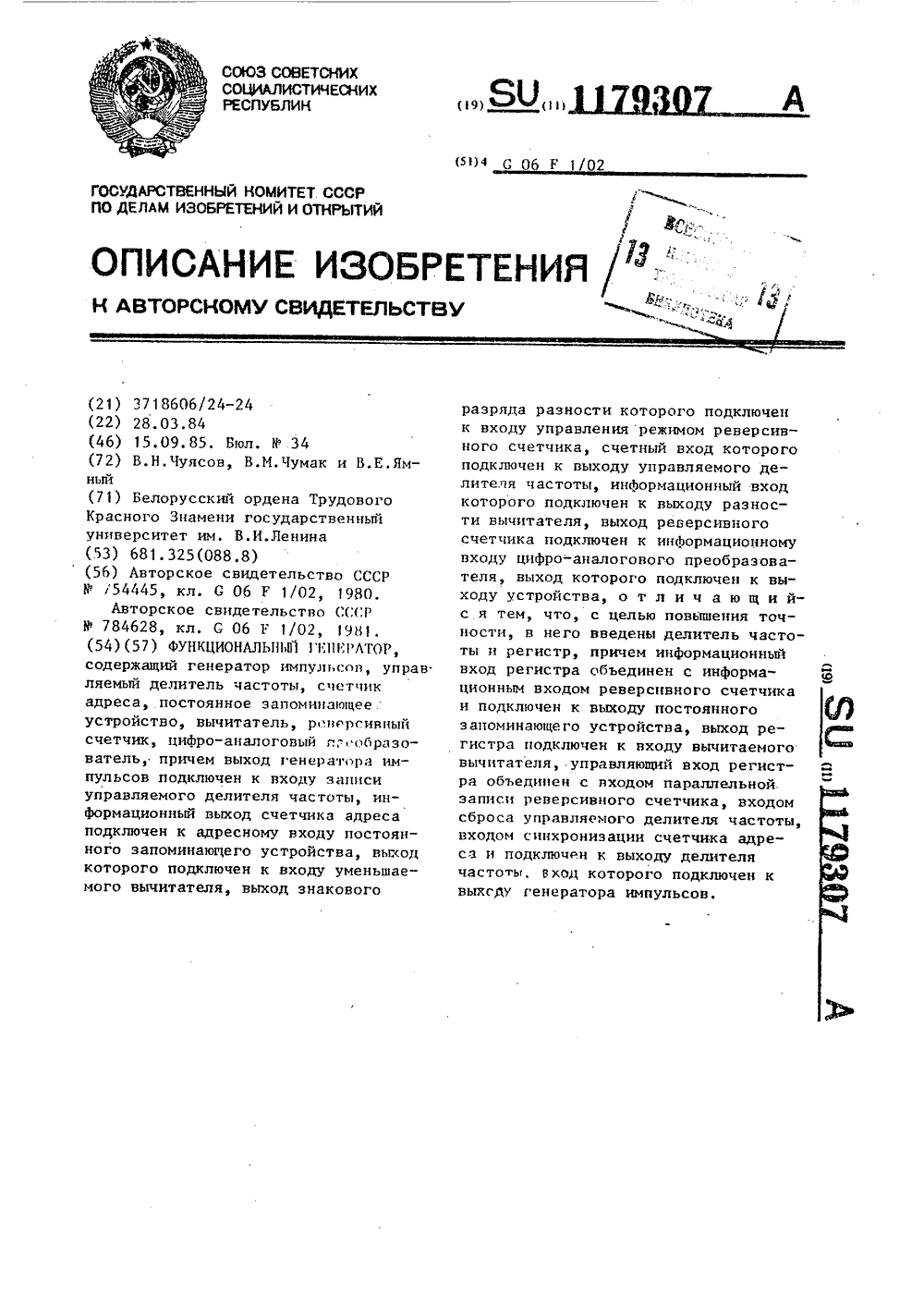

Функциональный генератор
Номер патента: 1179307
Опубликовано: 15.09.1985
МПК: G06F 1/02
Метки: генератор, функциональный
...делитель частоты, 4 - реверсивный счетчик, 5 - цифро-аналоговый преобразователь, 6 - счетчик адреса, 7 - постоянное запоминающее устройство (ПЗУ), 8 - вычитатель, 9 - регистр, управляемый делитель частоты содержит сумматор 10, регистр 11.Устройство работает следующим образом. До начала формирования сигнала. делитель частоты 2, управляемый делитель частоты 3, счетчик адреса 6 и регистр 9 приводятся в,исходное состояние. Делитель частоты 2, управ- ляемый делитель частоты 3, регистр 9,З 0 счетчик 6 находятся в нулевом состоянии. На входы уменьшаемого вычитателя 8 поступает из ПЗУ 7 значение первбй ординаты, а на входы вычитаемого вычитателя - значение равное 35 нулю, с выхода регистра 9. На выходе разности вычитателя 8 будет значение....
Генератор функций уолша
Номер патента: 1180871
Опубликовано: 23.09.1985
Авторы: Ахметьянов, Семенов
МПК: G06F 1/02
Метки: генератор, уолша, функций
...за счет генерирования прямой и транспонированной матрицы М -упорядоченных функций Уолша.На чертеже представлена функциональная схема генератора функций Уолша.Генератор содержит первый 1 и второй 2 й -разрядные счетчики, служащие для формирования функций Радемахера, и номера Аункций Уолша и-элементов И 3, П -входовый сумматор 4 по модулю два,служащий для Аормирования функций Уолша,коммутаторы 5 для управления режимом работы генератора, группа сумматоров 6 по модулю два и элементы ИЛИ 7, служащие для формирования последовательностей номеров функций Уолша, входы 8 и 9 генератора, выход 10 генератора, группа сумматоров 11 по модулю два,вход 12 генератора, эпемент НЕ 13, два двухвходовых элемента И 14 и 15 два трех) входовых элемента И 16 и...
Цифровой функциональный генератор
Номер патента: 1187158
Опубликовано: 23.10.1985
Авторы: Брятов, Никищенков
МПК: G06F 1/02
Метки: генератор, функциональный, цифровой
...выходы коммутатора подключены к управляющим входам первого и второго управляемых делителей частоты и реверсивного счетчика.ъ1187Изобретение относится к автоматике и вычислительной технике и предназначено для использования в качестве быстродействующего генератора функциональной кодовой последователь-ности в стендах для снятия динамических параметров микроэлектронных и. телий,в модулирующих устройствах.Цель изобретения - повышение быстродействия цифрового ФункциональО ного генератора.На чертеже представлена структурная схема цифрового Функционального генератора.Устройство содержит управляемые15 делители 1 и 2 частоты, счетчик 3, блок 4 памяти, реверсивный счетчик 5, коммутатор б, регистры 7 и 8, входную 9 и выходную 10 шины. 20Генератор...
Генератор функций
Номер патента: 1191903
Опубликовано: 15.11.1985
Авторы: Дадашев, Кубарев, Семенов
МПК: G06F 1/02
...временных диаграммах показаны формируемый аналоговый сигнал, исход"З 5 ная последовательность тактовых импульсов, последовательность импульсов,соответствующих моментамположи- тельных единичных приращений амплитуды формируемого сигнала, последовательность импульсов, соответствующихмоментам отрицательных единичных приращений амплитуды формируемогосигнала, сформированный с применениемступенчатой аппроксимации аналоговый 45сигналВыход формирователя 1 соединен с , входом счетчика 4 адреса,выходы младших разрядов кбторого подключены кадресным входам блоков 6 и 7 памяти, выходы которых подключены соответственно к информационным входам .мультиплексоров 8 и 9,выходы которых.соответственно подключены к входампрямого и обратного счета реверсивно....
Цифровой генератор периодических сигналов
Номер патента: 1191904
Опубликовано: 15.11.1985
Авторы: Гончаров, Горелов, Шафир
МПК: G06F 1/02
Метки: генератор, периодических, сигналов, цифровой
...Эта операция осуществляется по известной технологииввода данных. в перепрограммируемыепостоянные запоминающие устройства.Установка коэффициента делениячастоты наделителе 2 частоты, Этаоперация выполняется для обеспечениязаданной частоты воспроизведенияизвестной функции.Установка ключа 44 в одном иэ двухфиксированных положений для организации прямого или совмещенного реажима работы реверсивного счетчика35. При разомкнутом положении ключа44 реализуется прямой режим работы1при замкнутом - совмещенный,у становка ключа 45 в одно из двухфиксированных положений для управления полярностью выходного сигналацифрового генератора, При разомкнутом ключе 45 обеспечивается постоянство полярности выходного сигнал апри замкнутом ключе 45...
Цифровой генератор периодических функций
Номер патента: 1193652
Опубликовано: 23.11.1985
Авторы: Гузик, Карпенко, Криворучко, Секачев
МПК: G06F 1/02
Метки: генератор, периодических, функций, цифровой
...записи счетчика 6 и регистров 10,11,18 и 19.Одновременно на вход 26 сопровождения данных генератора поступают импульсы сопровождения параллельных кодов параметров, которые, проходя через элемент И 23 на счетный вход счетчика 22, каждый раэ увеличивают его значение на единицу.Код 001 на выходах счетчика 22 вызовет появление на первом выходе дешифратора 21 импульса записи данных в счетчик 6, который разрешит запись в этот счетчик кода начального значения задаваемой функции, определяющего начальную фазу функции и посту 1193652 ала на единичном выходе йб-триггера55 3 разрешает прохождение тактирующих 5 0 15 20 25 30 35 40 45 50 пающего на информационные входы этого счетчика с входа 25 генератора через элементы И 16 группы.Код 010...
Генератор последовательности обобщенных чисел фибоначчи с произвольными начальными условиями
Номер патента: 1196837
Опубликовано: 07.12.1985
МПК: G06F 1/02
Метки: генератор, начальными, обобщенных, последовательности, произвольными, условиями, фибоначчи, чисел
...ошибок.На чертеже представлена функциональная схема генератора последовательности обобщенных чисел Фибоначчи с произвольными начальными условиями.Генератор содержит регистры 1 -1 р 1, элемент ИЛИ 2, сумматор 3,30 35 40 45 55 блок 4 синхронизации, элемент И 5, вход 6 начальных условий, выход 7.Генератор работает следующим образом.В исходном состоянии в регистрах 1, -1содержатся нулевые коды. В нулевом такте на информационный вход 6 генератора подается код И, начального условия, который через элемент ИЛИ 2 поступает на информационньщ В режиме моделирования последовательности р-чисел Фибоначчи по сиг налу, поступающему с первого выхода блока синхронизации 4 на синхронизирующие входы регистров, производится запись кода И, в...
Генератор двоичных чисел
Номер патента: 1201827
Опубликовано: 30.12.1985
МПК: G06F 1/02
Метки: генератор, двоичных, чисел
...действуют нулевые сигналы, а на их управляющие входы поступает единичный сигнал инверсного выхода триггера 14.Запуск генератора двоичных чисел осуществляют подачей сигнала логической единицы на запускающий вход 27 устройства, который соединен с управляющим входом генератора 17 одиночных импульсов. Из последовательности импульсов п-го разряда распределителя 2 импульсов генератор 17 одиночных импульсов выделяет одиночный импульс, который устанавливает триггер 14 в единичное состояние. Единичный сигнал прямого выхода триггера 14 открывает элемент И 19, через который на вход сумматора 5 начинает поступать последовательность импульсов первого разряда распределителя 2 импульсов. Регистр 3 сдвига, содержащий п разрядов, совместно с сумматором 5...
Цифровой генератор функций
Номер патента: 1203498
Опубликовано: 07.01.1986
Авторы: Золотой, Кравцов, Садыхов, Шаренков
МПК: G06F 1/02
Метки: генератор, функций, цифровой
...генератор Функций содержит регистры 1 и 2 сдвига, двоичные счетчики 3-5, реверсивный счетчик 6, триггеры 7 и 8, элемент ИЛИ-НЕ 9, элементы И 10 и 11, блоки 12 и 13 памяти, элемент ИСКЛ 10 ЧАЮЩЕЕ ИЛИ 14, элемент ИЛИ 15, одновибратор 16, тактовый вход 17, выходы 18-20.Цифровой генератор функций работает следующим образом. В исходном состоянии во всех счетчиках, блоках памяти и регистре 1 записан нулевой код, в регистре 2 - код 001, триггер 8 установлен в "1", а триггер 7 - в "0", Тактовые импульсы поступают на вход синхронизации двоичного . счетчика 5 (коэффициент пересчета и = Род,Б) и через элемент ИЛИ-НЕ 9 на входы синхронизации регистров 1 и 2 сдвига. ПосколькУ содержимое регистра 1 сдвига равно нулю, то через и = Го, Н тактовых...
Устройство для формирования имитостойких последовательностей сигналов сложной формы
Номер патента: 1203533
Опубликовано: 07.01.1986
МПК: G06F 1/02
Метки: имитостойких, последовательностей, сигналов, сложной, формирования, формы
...счетчик 1 и регистр 3, и на элемент 20 задержки. В следующий тактовый момент импульсом,с выхода элемента 20 через элемент ИЛИ 29 открывается элемент И 46,позволяя тактовому импульсу с выхода элемента И-НЕ 23 пройти на тактовый вход регистра 25 сдвига на элемент 19 задержки, который обеспечивает открытие элемента И 46 в последующие тактовые моменты и прохождения импульсов на тактовый вход регистра сдвига. Таким образом, считываемое с регистра 25 число ,в двоичном коде поступает, начиная с младшего разряда, на вход ,формирователя 2, Тактовые импульсы, поступающие на вход 9, сопровокдают импульсы кода, считываемого с реГистра 25 числа, и поступают на счетчик. Количество состояний счетчика 1 определяется из рассмотрения остатка . от...
Устройство для вычисления функций
Номер патента: 1206767
Опубликовано: 23.01.1986
Авторы: Белютин, Потапов, Флоренсов
МПК: G06F 1/02
Метки: вычисления, функций
...первого и второго коммутаторов 5 и 6 третий и второй их входы соответственно. Поэтому на сумматоре 8 происходит сложение значения Р(х у, )+Р из третьего буферного регистра 21 и значения Р с второго буферного регистра 20.3 Результат, равный в соответствии с (1) значению функции Р(х, у), запоминается на регистре 9 результата. Устройство для вычисления функций, содержащее блок синхронизации, сумматор, регистр результата, регистр старших разрядов первого аргумента, регистр младших разрядов первого аргумента, сдвигатель преобразователь прямого кода в дополнительный, два коммутатора, первый буферный регистр, пять блоков памяти, причем выход регистра старших разрядов первого аргумента подключен к поразрядно объединенным первым адресным входам...
Генератор треугольных функций
Номер патента: 1221717
Опубликовано: 30.03.1986
Авторы: Елов, Краснопрошина, Розумей
МПК: G06F 1/02, H03B 27/00, H03K 4/02 ...
Метки: генератор, треугольных, функций
...разрядов входного кода сдвигафазы.При этом в устройстве, приведенном на фиг.1, первые входы первогои второго сумматоров 6 и 7 соединены с прямым выходом счетчика 1, авторые входы - соответственно с второй и третьей входными шинами 14 и 15.В устройстве, изображенном на фиг.2,первый вход первого сумматора 6 соединен с прямым выходом счетчика 1,а первый вход второго сумматора 7с прямым выходом первого сумматора 6.В устройствах по фиг. 1 и 2 прямые25 и инверсные выходы счетчика 1 и сум маторов 6 и 7, входы сумматоров 6 и 7и коммутаторов 3, 8 и 9, входные.шины 14 и 15, выходные шины 4, 10и 11 представляют собой многоразрядЗ 0 ные цифровые шины. Дополнительные сигналы управления р и 9 устройства по фиг. 1(или д и бР устройства пофиг.2)...
Цифровой генератор гармонических функций
Номер патента: 1224802
Опубликовано: 15.04.1986
Авторы: Коваль, Краковский
МПК: G06F 1/02
Метки: гармонических, генератор, функций, цифровой
...сумматора 2 и регистров 10- 14. На счетный вход 17 генератора внешние тактовые импульсы могут поступать через Р(Р б И) импульсов, поданных на тактовый вход 19 генератора, т.е счетчик 1 может подсчитать каждый Р-тый импульс, представляя на своих выходах кодкоторый подается на информационный вход накапливающего сумматора 2.Модуль счета счетчика 1 совпадает с модулем суммирования накапливающего сумматора 2 и равен:1, т.с. ил разряцности равны и = Ьэя ИПри поступ ленни на тактовый вход накапливающего сумматора 2 очередного импульса (со входа 19) к выходу сумматора рк 1прибавляется значение 1 с, образуя новое значение кода аргумента 1(р+1)1 с 3 1 нДля кратности код аргументавр 1 Л обозначим через х, На периодмоей2прй шаге дискретизации ьх...
Цифровой генератор частоты
Номер патента: 1228095
Опубликовано: 30.04.1986
Автор: Партала
МПК: G06F 1/02
Метки: генератор, цифровой, частоты
...("1" или "0") на выбранном разряде сумматора 8 для сигналов 1 П.частот. Задним фронтом окончания второго цикла производится параллельная перезапись из первого регистра 10 во второй регистр 11 и заносится единица во второй счетчик 3.Таким образом, на в входах регистра 11 (обозначены 12) с частотой/ 2 в обновляются данные о значении 1 т 1 функции Г, И) ("О" или "1"). Каждая такая функция будет состоять иэ последовательности единиц в течение т тактов частоты 11 Рт а затем последовательности нулей также в течение 1; тактов. Предположим, что выбран в качествеинформативно - го 5+1-й разряд сумматора 8. Тогда из условий (1) смена числа на этом разряде произойдет в случае если6Эпревысит 2 , т,е. условие смены числа 1; Е; = 2, откуда Е; = 2...
Генератор избыточных последовательностей чисел с произвольными начальными условиями
Номер патента: 1229749
Опубликовано: 07.05.1986
Автор: Збродов
МПК: G06F 1/02
Метки: генератор, избыточных, начальными, последовательностей, произвольными, условиями, чисел
...величиной (р+1), коммутатор 3,обеспечивающий передачу содержимого(р+1)-го регистра 2-3 на сумматор 4посредством элемента И 9-1 и единичного выхода элемента 5 запрета. Вэтом случае на третьем выходе 1-3 блока синхронизации, определяющем режимработы (.,р) М 1, будет нулевой сигнал и, следовательно, нулевой сигчална выходе элемента И 8. В результатеэтого триггер 7 сохранит нулевое состояние, установленное по сигналу1, 1Пуск , и на инверсном выходе элемента 5 запрета установится сигнал,разрешающий прохождение синхроимпулъ сов (СИ) на синхронизирующий вход3-3 коммутатора 3.На фиг, приведена функциональнаясхема генератора чисел Фибона" чи дляг+ и р=2,Генерирование последовательностсйдпя значений параметров г=2,3, ир=1 производится при...
Устройство для генерации тестовых последовательностей
Номер патента: 1231494
Опубликовано: 15.05.1986
МПК: G06F 1/02, G06F 11/26
Метки: генерации, последовательностей, тестовых
...эа все время работы устройст-,ва) и прибавление к содержимомусчетчиков 16 и 17 значения, поступающего на их инФормационный вход соответственно с единичного н нулевоговыходов одного из разрядов регистра231 этих элементов появляются сигналы31 и 32 соответственно. По сигналу31, поступающему на вход счета счетчика 2, происходит увеличение счетчика 2 на единицу. По сигналу 32,поступающему на вход разрешения. записи в регистр 3 и входы сброса счетчиков 16 и 17, происходит запись врегистр 3 поступающего на его информационный вход содержимого счетчика О2 и обнуление счетчиков 16 и 17,Процесс сдвига регистра 3, сравнениясостояний счетчика 2 и регистра 3на схеме 4 сравнения и значений счетчиков 16 и 17 на схеме 18 сравнения 5и при появлении...
Стохастический генератор функций хаара
Номер патента: 1233131
Опубликовано: 23.05.1986
Авторы: Ахметьянов, Семенов
МПК: G06F 1/02, G06F 7/58
Метки: генератор, стохастический, функций, хаара
...быодин сигнал со значением "1", он переводит триггер 6 из положения "О"в положение "1" и на выходе 14 генератора появляется сигнал Б,(х)=0,Счетчик 3 ведет подсчет числа сдвигов содержимого регистра 1, При завершении полного цикла сдвига на выходе счетчика 3 появляется сигнал,который закрывает элемент И 8 и откры 5вает элемент И 11. Если триггер 6остается в положении 0, что означает Н (х)=+О, то содержимое старшего регистра 2 переписывается в триггер 7 через элемент И 11, и на выходах генератора устанавливается кодвычисленного значения функции Н,(х),приведенный в таблице,Триггер 7 Н,(х)45Выход Выход16 17 Тактовые импульсы, проходящие через элемент И 9, продолжают вызывать 1. 1 4сдвиг содержимого регистра 2 и заполнят счетчик ;....
Генератор последовательности -чисел фибоначчи
Номер патента: 1233132
Опубликовано: 23.05.1986
МПК: G06F 1/02
Метки: генератор, последовательности, фибоначчи, чисел
...1091146,Цель изобретения - расширение функциональных возможностей генератора 15эа счет генерирования последовательности значений функции суммарногочисла пропускаемых ошибок.На чертеже представлена функциональная схема генератора последова-, 2 Стельности Р-чисел Фибоначчи. Генератор содержит регистры 1, -1, элемент КЦ 2 2, сумматор 3, блок 4 синх,ронизации, сумматор 5, вход 6 начальных условий генератора, выход 7 последовательности Р-чисел Фибоначчиили последовательности значений мощности оптимального фибоначчиевого иминимального Р-кодов, регистры 88 р , сумматор 9, элемент ИЛИ 10,выход 1 последовательности значений .суммарного числа пропускаемых ошибокгенератора, выходы 12-15 блока синх-ронизации.Р-числа Фибоначчи определяются ре...
Цифровой генератор функций
Номер патента: 1236451
Опубликовано: 07.06.1986
Авторы: Никищенков, Тимофеев
МПК: G06F 1/02
Метки: генератор, функций, цифровой
...подключен к разрешающим входам первого и второго сдвиговых регистров, входу сброса третьего счетчика, входу синхронизации первого счетчика, входам синхронизации регистра коэффициентов и регистров узла, выходы которых подключены к информационным входам мультиплексора, управляюпщй вход которого подключен к выходу третьего счетчика, вход прямого счета которого подключен к выходу второго элемента ИЛИ, выход мультиплексора подключен к входу установки реверсивного счетчика.ние на единицу кода на выходе счетчика 4, Через время задержки в блоке 6 памяти на его выходах появляет 1 г эся слово КК,И ,И,Б;), а через времязадержки в блоках 5, 9 10 на входеустановки регистра 11, входе установки регистра 12 и входах установкирегистров 16-17 узла 18...
Генератор чисел
Номер патента: 1239703
Опубликовано: 23.06.1986
Автор: Чесноков
МПК: G06F 1/02
...1. Каждый Т-триггер 1 в замкнутой цепочке работает как счетчик с модулем счета, равным двум. Он вырабатывает сигналы переключениякоторыепоступают в следуюший более старший разряд. Из самого старшего разряда сигналы переключения поступают на самый младший разряд а с самого младшего на последующие более старшие, вплоть ,цо разряда предшествующего тому, на который подаются счетныетактовые) импульсы. Связь этих разрядов, как следует из предыдущего изложения, является разорванной. Связь восстановится при подаче сигнала сброса на соответствующую шину 12, Таким образом, генератор чисел работает как счетчик с изменяемым поло жением счетного входа. Изменение длины генерируемой числовой последовательности достигается путем подачи управляющего...
Цифровой генератор функций
Номер патента: 1239704
Опубликовано: 23.06.1986
Авторы: Брятов, Никищенков, Тимофеев
МПК: G06F 1/02
Метки: генератор, функций, цифровой
...я .Для вертикали АВ выполняются равенства: лЪ 3,е +и =е +н=н =еАВ ВК. АВ - АК2 АВ =ВК С =АК ПК Аналогично для вертикали, восстановленной из произвольной точки отрезка НА (для любого г), разность ординат точки на я и точки на НП равна разности ординат той же точки на НП и точки на з , где3НП - отрезок, соединяющий начало сплайна з (совпадает с началом сплайна я ) и середину вертикали, восстановленной из точки, ордината которой равна ординате начала сплайна, а абсцисса - абсциссе конца сплайна, причем длина вертикали равна С (числу бит в последовательности, определяющей я").45 где е",и н соответственно числоединиц и нулей в последовательности ясоответственно числоединиц и нулей в по-Фследовательности я - число бит в последовательности...
Генератор функций уолша
Номер патента: 1241218
Опубликовано: 30.06.1986
Авторы: Золотой, Садыхов, Чеголин, Шаренков
МПК: G06F 1/02, G06F 17/14
Метки: генератор, уолша, функций
...к адресной шине блока 6памяти подключается выход счетчика9 адреса, формирующий адрес записи,а низким - выход счетчика 8 адреса,формирующий адрес считывания. Записьинформации в блок 6 памяти происхо. дит по импульсам, поступающим с вы.хода 25 распределителя 5 импульсовна управляющий вход Чтение/записьблока 6 памяти, Низкий уровень сигнала соответствует операции Чтение"во время которой происходят сложение (вычитание) кода регистра 10 скодом ячейки блока 6 памяти, адрескоторой сформирован счетчиком 8 адреса, и запись результата в регистр 13по тактовым импульсам. На выходе 24распределителя 5 импульсов формируется последний импульс последовательности 2 , 2 , 2 ,, 2 , по котороог ьму происходят запись информации врегистр 10, сброс...
Генератор функций
Номер патента: 1241219
Опубликовано: 30.06.1986
Автор: Шевяков
МПК: G06F 1/02
...вычисление коэффициентов дц 0 и дЧщ в соответствии с выражениями (7) и (8) и уменьшение значения К на едио ницу, Затем коэффициенты Ь О, и ЬЧ записываются в регистры 8 и 2 по управляющим сигналам (1 и ( . После этого блок 9 сбрасывают режим "Подго тонка", устанавливая триггеры 15 и 16 в "0", и прекращает свою работу, ожидая импульса запуска 1, Нулевое состояние триггера 16 задает адресное пространство ПЗУ 17, обеспечивающее анализ условий Р 2 и РЗ с приходом им" пульса 1.Импульс 3 формируется узлом 4 в тот момент, когда значение число-импульсной переменной Ь Х = Х - Х или ЬУ = У - У; равно Ь; . Узел построен на основе управляемого делителя частоты, структура которого представлена на фиг. 5 б. Импульс на выходе узла 4...
Генератор кода морзе
Номер патента: 1243107
Опубликовано: 07.07.1986
Автор: Кондрашов
МПК: G06F 1/02, H03K 3/64
...знаки кода Морзе через элемент ИЛИ 14 поступают через усилитель 16 на выход 17. В каждый определенный мо О мент времени и формировании знаков кода Морзе участвуют не все элементы ИЛИ 5-12 программной матрицы 13, а только тех из них, на вход которых с определенного выхода коммутатора 4 45 знаковых ячеек поступает разрешающий импульс, действующий в течение всего времени формирования знака. С другой группы выходов программной матрицы 13 поступают импульсы окончания фор О ,мирования знака на вход элемента ИЛИ 15.Через время, равное 1 Г, импульс, сформированный на выходе первого разряда распределителя 2, задним фронтом 55 воздействует на ждущий мультивибратор 26. Ждущий мультивибратор 26 изменяет свое состояние и воздействует 107 4на...
