G06F 1/02 — генераторы цифровых функций

Номер патента: 781797

Опубликовано: 23.11.1980

Авторы: Васильев, Кощеев, Ланских, Сумин

МПК: G06F 1/02

Метки: генератор, двоичных, псевдослучайных«, чисел

...сумматора 5 по модулю 2, счет повышения криптографической первый вход которого подключен к стойкости сообщениЯд-ому разряду регистра 2 сдвига, авторой вход - ко 1-му разряду щ-горегистра 4 сдвига, На вход последовательного сдвига информации регистра3 сдвига поступает сигнал с выходасумматора 6 по модулю 2, первый входкоторого подключен к и-му разрядувторого регистра 3 сдвига, а второйвход - к иа -му разряду первого регистра 2 сдвига. На вход последовательного сдвига информации а-го регистра4 сдвига поступает сигнал с выходасумматора 8 по модулю 2, первый входкоторого подключен к и-му разрядуа-го регистра 4 сдвига, а второйвход - к ИЯ -му разряду (в)-го регистра сдвига. Информационные входыцифрового коммутатора 9 соединены с - выходами...

Номер патента: 781798

Опубликовано: 23.11.1980

Авторы: Никитченко, Рудоманов, Рудоманова

МПК: G06F 1/02

Метки: генератор, равномерно, распределенных, сигналов, случайных

...соединен со счетным входом первого триггера 9, второй элемент И 10, второй вход которого соединен с единичным выходом первого триггера 9, а первый вход с единичным выходом четвертого триггера 12, вход которого соединен с единичным выходом первого триггера 9, а нулевой выход - с единичным входом второго триггера 11, причем первым входом блока 2 вьщеления временных интервалов является первый вход первого элемента И 8, второй вход которого соединен с единичным выходом второго триггера 11, вторым входом блока 2 выделения временных интервалов является второй вход триггера 11, вторым выходом - единичный выход. четвертого триггера 12, а третьим выходом - нулевой выход второго триггера 11.Генератор работает следующим образом.Пуассоновский...

Номер патента: 781799

Опубликовано: 23.11.1980

Авторы: Боброва, Глазунова, Киселев, Кузнецова, Снегурова

МПК: G06F 1/02

Метки: генератор, процесса, случайного

...вычисляются таким образом,чтобы сумма вспомогательных процессов образовывала стационарный случайный процесс с заданным семействомдвумерных распределений.Перед работой в блоке 8 памяти записаны О, ключ 4 находится в положении, размыкающем цепь сумматор 3нелинейный функциональный преобразователь 5.Блок моделирования функции трехпеременных представляет собой К матриц из потенциометров, квантователь,коммутатор, систему электронных ключей и нелинейный функциональный преобразователь, например типа "политрон".Входами блока для моделированияфункции трех переменных служат входыквантователя,коммутатора и вход нелинейного функционального преобразователя. Перед работой на матрицах изпотенциометров выставляются значенияфункций,...

Номер патента: 781800

Опубликовано: 23.11.1980

Автор: Авраменко

МПК: G06F 1/02

Метки: генератор, уолта, функции

...второй вход второго дополнительного элемента И подключен к выходу блока сумматоров помодулю два, а выход является выходомгенератора Функций Уолта.На чертеже представлена схема генератора Функций Уолта,Генератор содержит первый 1рой 2 счетчики, элементы И 3,сумматоров по модулю два, тригэлементы И 6 и 7.Генератор функций Уолта работаетследующим образом.Первый 1 счетчик является Формирователем функций Радемахера,. второйсчетчик 2 задает номера фуйкций Уолта и, таким образом, определяет ихпоследовательность, Элементы И 3 служат для отбора тех функций Радемахера, которые используются в блоке 4сумматоров по модулю два для форми781800 15 Формула изобретения дактор И. Черныйю 44 ШВЮеШ айков СоставительТехред А.Ач тор Л. Иван а а,а,,Тираж...

Номер патента: 783778

Опубликовано: 30.11.1980

Авторы: Докучаев, Зенцов

МПК: G06F 1/02

Метки: генератор, функций, хаара

...указанием блоку 15 насмену состояния по выходу 18 и отработку пачек импульсов на выходах19,20. Окончание действия сигналана выходе 18 соответствует четномуномеру ( Я ) импульса в последовательности, формируемой на выходе 17,В результате в регистре 4 оказывается код модификации ;, 32, В дальнейшем элемент И 7 оказывается закрытым, 40а элемент И 8 открывается сигналомс выхода элемента НЕ 12,На выходе 19 блока 15 появляетсяпачка, содержащая р - 1 импульс. После ее окончания такая же пачка появляется на выходе 20. Для отработкитакой фулкции в состав блока 15 можетбыть включен, например, счетчик импульсов, содержимое которого определяет число импульсов в пачке. Этипачки, поступая на синхронизирующиевходы регистров 2,3, вызывают спервасдвиг...

Номер патента: 785859

Опубликовано: 07.12.1980

Автор: Скегин

МПК: G06F 1/02

Метки: генератор, двоичных, последовательностей

...дешифратор 3, элементы И 4, элемент ИЛИ 5, Выходы С., - Сдешифратора 3 соединены с входами элементовИ 4, а выходы 8 - 1 элементов И 4111подключены к входам элемента ИЛИ 5.Выход элемента ИЛИ 5 является выходомгенератора двоичных последовательностей.В отличие от известного в предлагаемом генераторе выходы двух младшихразрядов счетчика 2 соединены с входами формирователя двоичных функций6. Формирователь 6 двоичных функцийимеет шестнадцать выходов Ь 1 - ЪЬРо 45торые в зависимости от формируемойдвоичной последовательности соединяют"ся со вторыми входами соответствующихэлементов И 4. Выходы старших разрядов4а - а счетчика 2 соединены с входадешифратора 3. Формирователь 6 выполнен на элементах И-НЕ 7.Генератор двоичных последовательностей...

Номер патента: 785860

Опубликовано: 07.12.1980

Авторы: Виксна, Грудулис, Элстс

МПК: G06F 1/02

Метки: генератор, псевдослучайных«, чисел

...схема генератора.Генератор состоит иэ сумматора 1, к одним входам которого подключен щ генератор 2 М-последовательности, а к вторым входам - блок 3 памяти. Выход сумматора 1 подключен к одним входам .коммутатора 4, ко вторым входам которого подключен второй25 блок 5 памяти (константы) . Выход коммутатора 4 подключен к входу сумматора б, выход которого, являясь выходом генератора, соединен с входами блока 7 сравнения, вторые входы которого соединены с выходом ЭО блока 5 памяти. Выход блока 7 сравнения (кодов) соединен с входами управления коммутатора 4 и сумматора 6. Генератор 8 тактовых импульсов соединен с тактовыми входами генера тора 2 и сумматора б.Генератор работает следуююим обраэом. Под воздействием тактовых импуль .сов...

Номер патента: 785861

Опубликовано: 07.12.1980

Автор: Хамитов

МПК: G06F 1/02

Метки: генератор, процессов, случайных

...8845/52 Тираж 751 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5филиал ППП Патент, г.ужгород,. Ул.Проектная,4 ти соединена с первой группой входовблока задания автокорреляционной функции, вторая группа входов которогоявляется группой входов генератора. Блок-схема генератора приведенана чертеже.Датчик 1 случайных чисел с заданным (требуемым) одномерным закономраспределения вероятностей соединенчерез первый блок 2 памяти объемомв М ячеек с блоком 3 сравнения, выходкоторого через второй блок 4 памяти,содержащий К ячеек, соединен с выходной шиной генератора 5, Каждая ячейка второго блока 4 памяти подключена к входам блока 6 задания автокорре ляционной функции,...

Номер патента: 788103

Опубликовано: 15.12.1980

Автор: Воловский

МПК: G06F 1/02

Метки: генератор, последовательности, псевдослучайной

...В качестве исходного состояния регистра 1 может быть выбрано любое состояние кроме состояния, когда во всех разрядах регистразаписаны "0".Предположим, что шина 9 установки присоеди. цена к разрядам регистра 1 таким образом, что при подаче "1" на шину 9 в регистре 1 устанав. ливается "1" в первом разряде и "0" во всех остальных, т,е. код 1000,Работа генератора проходит в два этапа: первый этап - этап записи.На этапе записи ца вход 14 управления подается догическая "1", При этом элемент 6 И открыт, а элементы 5 и 7 закрыты, поскольку на их управляюцие входы лоступает логический "0" с выхода элемента 15 НЕ.В начале этапа записи на вход установки 14 на короткое время может подаваться логическая "1". При этом в регистре 1...

Номер патента: 794626

Опубликовано: 07.01.1981

Авторы: Любомудров, Попов

МПК: G06F 1/02

Метки: генератор, кодов

...регистра, обеспечивающего выбор строк.Регистры 2 предназначены для последовательного опроса ячеек матриц, который сводится к последовательному выбору элементов И 7 по двум координатам.Регистры 2 имеют соответственно но р и О выходов, которые подключаются к ко. ординатным шинам матрицы. Регистр 2, имеющий р выходов производит выбор элементов И 7 матрицы по строкам, а ре. гистр 2, имеющий д выходов, производит выбор элементов И матрицы но столбцам. Вход сдвига регистра 2, производящего выбор строк, подключен к (1, + 1)-му выходу матрицы, а вход сдвига второго регистра 2 подключен к шине управления 4. Входы установки регистров 2 в исходное состояние подключены к шине управления 3.Работает генератор следующим образом.По шине 3 подастся...

Номер патента: 794627

Опубликовано: 07.01.1981

Авторы: Глушан, Щербаков

МПК: G06F 1/02

Метки: датчик, интервалов, равновероятныхвременных, случайных

...генератора 2, выход которого соединен с первым входом элемента И 6, второй вход которого соединен с выходом триггера 5, один вход которого связан с выходом генератора 2, а другой - с одним из входов триггера 9 и входом датчика. Входы элемента ИЛИ 7 соответственно соединены с выходом элемента И 6 и выходом генератора 1, а выход - со 4входом триггера 9 и первым входи:ц элемента И 8, второй вход которого соединенс выходом триггера 9. Выход элемента И 8соединен со входом Стоп блока синхронизации 3, выход которого соединен со входом генератора 1,Датчик работает следующим образом.Первый импульс пуассоновского потока(диаграмма А) запускает оба генератора1010 тактовых импульсов 1 и 2 (диаграч 1 ч 1 ы В иС) устанавливает триггер 5 в нулевое...

Номер патента: 794628

Опубликовано: 07.01.1981

Авторы: Рубчинский, Серебриер, Трахтенберг

МПК: G06F 1/02

Метки: генератор, функциональный

...счетчика 4. Выход 9 знака кода разности блока 8 соединен с входом управления реверсом счетчика 4. Выходы 10 кода разности блока 8 подключены к управляющим входам делителя частоты 3, соединенного входом стробирования с импульсным выходом 11 обнулсния блока 8, вторым входом элемента И 2 и счетным входом счетчика 6,Функциональный генератор работает следующим образом.В исходном состоянии счетчики 4 и 6 установлены в нуль, а в ПЗУ 7 записаны коды ординат узловых точек генерируемой функции, причем в нулевую ячейку записан нулевой код начальной ординаты функции 1(хо), поступающий на вход вычитающсго блока 8. Импульсным сигналом с выхода обнуления блока 8, длительность которого определяется временем, необходимым для установки кода очередной...

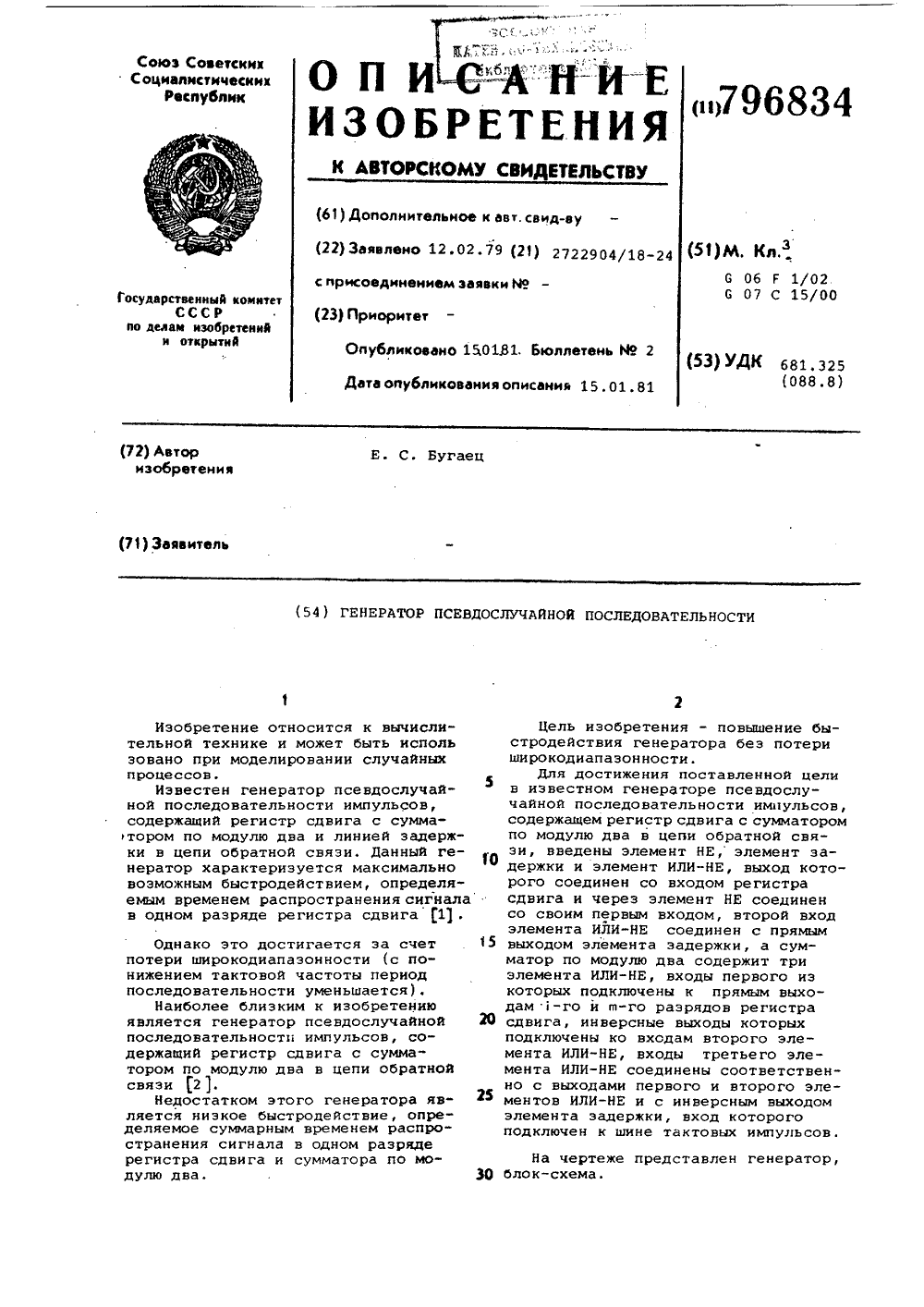

Номер патента: 796834

Опубликовано: 15.01.1981

Автор: Бугаец

МПК: G06F 1/02

Метки: генератор, импульсов, по-следовательности, псевдослучайной

...а сумматор 2 на первом 2.1, втором 2.2 и третьем 2,3 элементах ИЛИ-НЕ.Генератор работает следующим образом.При подаче единичных тактовых импульсов и наличии в регистре 1 предварительной ненулевой информации последний начинает ее "сдвигать". Длительность тактовых импульсов при этом выбирается равной=(р-;г)срггде с - время распространения: сигинала в элементе ИЛИ-НЕ;йр - задержка записи сигнала вразряде.В паузе между тактовыми импульсами с прямого выхода элемента 1.1,1 задержки снимается нулевой уровень, а с инверсного - единичный, поэтому сумматор 2 блокирован (на его выходе-. нулевой уровень), а триггер 1.1 находится в устойчивом состоянии. С приходом тактового импульса сумматор 2 открывается (на его выходе появляется...

Номер патента: 796835

Опубликовано: 15.01.1981

Авторы: Звариюк, Савельев, Тарасевич

МПК: G06F 1/02

Метки: гармонических, генератор, колеба-ний

...1,2 и 3, сумматоры 4 и 5, блок синхронизации 6,цифроаналоговый преобразовательЗо 7, установочные входы 8, 9 и 10.Работа генератора основана навычислениях рекурстного вида-Ч (1)где 1 с К2, Решением 1) является функция ып, которая реализуется в виде последовательных цифровых отсчетов и преобразуется в известную Форму с помощью цифроаналогового преобразователя.Значение К может быть задано в видеК = 2 -(20где 1 - целое положительное число. Тогдаи-- Уи 1 (2)Выражение (2) поддается простойаппаратурной реализации, поскольку умножение на 2 и деление на 2осуществляется простым сдвигом цифрового кода уп ,Значения у, уи 2и результата вычислений уИ на и-омшаге хранятся в регистрах 1, 2 и 3соответственно. Выходы регистра 1поразрядно подключены...

Номер патента: 796851

Опубликовано: 15.01.1981

Автор: Сумароков

МПК: G06F 1/02, G06F 17/10

Метки: генератор, функции, экспоненциальной

...коммутатор (мультиплексор) б.Устройство работает сдедующимобразом.В начальный момент времени в вразрядный реверсивный счетчик 3записываются логические единицы вовсе разряды, а счетчики 1 и 2 обнуляются. При подаче на вход счетчика1 импульсов частоты Г число на выходе РевеРсивного счетчика 3 начинаетподать по экспоненте во времени. Придостижении уровня 2 щ " срабатываетэлемент И 5, сигнал на его выходеустанавливает реверсивный счетчик 3в начальное состояние, а в счетчик2 записывает единицу. Затем процессвновь повторяется и раз, записываяв конце каждый раз новую единицу всчетчик 2. При этом каждый раз информация на выходе счетчика 2 подключает последовательно новые каналы на З 5выход многоканального коммутатора б.Причем в начале...

Номер патента: 798770

Опубликовано: 23.01.1981

Авторы: Солдатов, Спица, Шульгинов

МПК: G06F 1/02

Метки: генератор, случайных, чисел

...1 одиночных и случайных импульсов подклочен к входам счетчиков 4 и к входам делителей 2 к управляющим входам которых подсоединены блоки 5 задания чисел. Выходы счетчиков 4 и блохов б памяти подключены к входам сумматоров 7. Входы блока 8 сравнения соединены с выходами делителей 2, а его выходы подсоединены к входам де" шифратора 9, выходы последнего подключены к отдельным входам сумматоров 7, а один его выход соединен с триг гером 10, выход которого подсоединен к входу блока 8 сравнения, а другой вход соединен с шиной фзапрос. К входам регистра 11 памяти подключены выходы сумматоров 7. 65 Генератор случайных чисел с заданным законом распределения работает следующим образом.Заданная функция плотности распределения вероятностей...

Номер патента: 798771

Опубликовано: 23.01.1981

Авторы: Клюс, Петровский

МПК: G06F 1/02

Метки: векторногослучайного, генератор, п-мерного, процесса, цифровой

...спектральной плотности,содержащий и некоррелированных источников белого шумаф, п(п + 27395 Ы/18-24 (51)М. КЛ.чайный процесс на выходе генератора равен) = Ъг) д адк,2) КО 0 -,Баас= о. оФ)и имеет требуемую матрицу спектральной плотностиОЬ. 2),1= 1,п,Структура построения цифрового генератора и-мерного векторного случайного процесса хороша не только 5 при реализации с фиксированной запятой, но и с использованием арифметики с плавающей запятой, как для не- рекурсивных, так и для рекурсивных цифровых фильтров, пстому, что каждый из цифровых фильтров Н, обеспечивает максимальный динамический диапазон выходного сигнала, т.е. соотношение сигнал-шум всегда максимальное.25Использование новых элементов блока памяти и блоков умнох ения выгодно...

Номер патента: 800988

Опубликовано: 30.01.1981

Авторы: Леусенко, Мендрух, Морозевич, Муравьева, Ярмолик

МПК: G06F 1/02

Метки: генератор, процесса, случайного

...к сдвигавщсму входу регистра сдвига, выходи которого подключены ко входам(группы) блоков умножения, выход пре -образователя "код-напряжение" подключен к первому входу умножителя,выход которого является выходом генератора, а второй вход умножителяподключен к выходу суммирующего блока,На фиг. 1 приведена структурнаясхема генератора случайного процесса;на фиг. 2 - временная диаграмма ос -новных управляющих сигналов, опре -деляющих работу генератора, на фиг.Зграфик спектральной плотностй мощности выходного сигнала генератора. Генератор случайного процесса содержит последовательно соединенныерегистр 1 сдвига, группу блоков 2умножения и суммирующий блок 3, Входы преобразователя 4 код-напрякение"подключены к выходам дешифратора 5,входы...

Номер патента: 809124

Опубликовано: 28.02.1981

Авторы: Докучаев, Зенцов, Свиньин

МПК: G06F 1/02

Метки: генератор, ортогональныхфункций, цифровой

...р = 1,2,;-номер функции в группе р (1=35 А - сквозной номер функции 4 =2 Р +1; Каждая система функций строится группами, каждая из которых содержит 2 Рфункций (р )0).Пусть в рассматриваемом устройстве нокер ц кодируется целым двоичным числом За пределами интервала 1 р, т. е. при(а,+ х 1) Ъ (а, + х) Ч Ч(а, + х,)=1 получаем НР, -- О, 5 р; = О,Генератор ортогональных функций работает следующим образом,Значение функции .Н 1,(х) и функции ЬЗ(х) вычисляются за и+ 1 тактов работы устройства. После окончания каждого цикла вычислений на регистре номера функции и на регистре аргумента сохраняются прежние значения номера функции и аргумента. Затем содержимое регистра номера функции увеличивается на единицу и вновь повторяется цикл...

Номер патента: 809125

Опубликовано: 28.02.1981

Авторы: Еремеев, Орехов, Стерлин

МПК: G06F 1/02

Метки: генератор, функциональный

...аппроксимации, в регистр 3 - код длительности первого участка аппроксимации, в регистр 5 - код ординаты конечной точки первого участка аппроксимации. Регистры 6, 7, 15 и 17 остаются обнуленными. Таким образом, на выходах всех трех цифроаналоговых преобразователей, а следовательно, и данного канала (при наличии нескольких каналов в функциональном генераторе) находятся нулевые потенциалы,По команде пуск информация с буферных регистров 2, 3 и 5 переписывается на соответствующие регистры 17, 15 и 7, в результате чего на дешифратор 16 приходит код формы участка аппроксимации, на делитель 14 частоты - код длительности участка аппроксимации (частоты следования импульсов), цифроаналоговый преобразователь 9 на своем выходе устанавливает...

Номер патента: 809126

Опубликовано: 28.02.1981

Авторы: Потапов, Флоренсов

МПК: G06F 1/02

Метки: воспроизве-дения, функций, цифровое

...регистр 13, блок 14 деления, второй коммутатор 15, блок 16 управления.Предлагаемое устройство работает следующим образом.В первом такте по адресу Хо, передаваемому с выхода регистра 2 старших разрядов аргумента на входы блоков 1, 2, 3, 4 и 5 памяти, на выходах блоков памяти появляются соответственно значения коэффициентов Е(Хо), С(Хо), Р(Х,о), А(Хо) и В(Хо) Значение коэффициента Р(Хо) через первый вход второго коммутатора 15, подключаемого в этом такте блоком 16 управления, передается на вход делимого блока 14 деления, Одновременно с этим на вход делителя блока 14 деления с выхода многоразрядного комбинационного сумматора 8 поступает Е(Хо) а Ь)(образованное в результате подачи на этот сумматор через первый вход первого коммутатора 7...

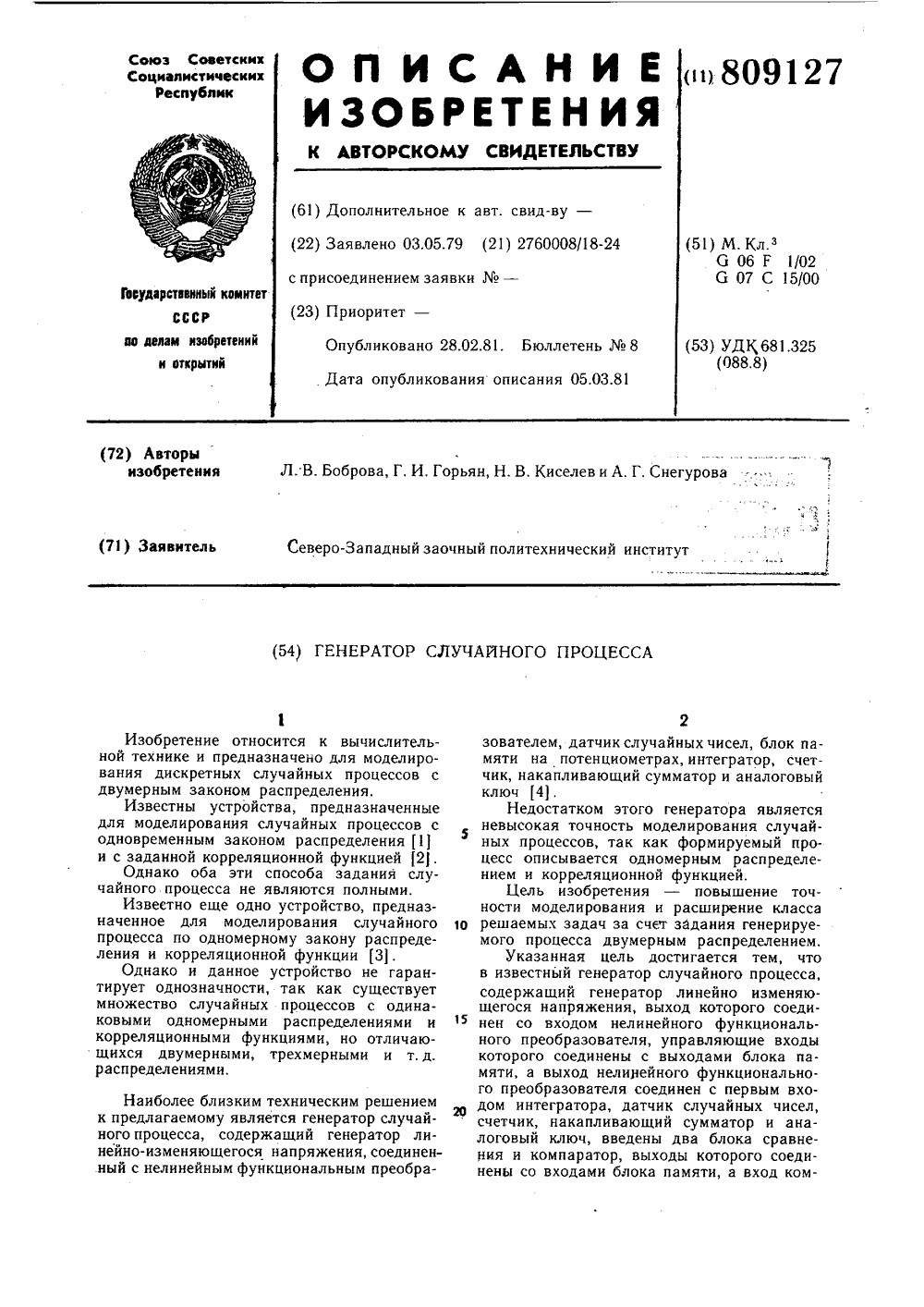

Номер патента: 809127

Опубликовано: 28.02.1981

Авторы: Боброва, Горьян, Киселев, Снегурова

МПК: G06F 1/02

Метки: генератор, процесса, случайного

...каждое значение случайного процесса, а накапливающий сумматор 7 для формирования значений моделируемого процесса. Выход последнего служит выходом .генератора.Работа генератора основана на следующих предпосылках.Любой М - мерный случайный вектор (а следовательно, любой случайный дискретный процесс - с 1 Ч-мерным, в част 25 30 35 40 45 50 4ности, с двумерным распределением) может быть разложен на независимые компоненты. Можно представить случайный процесс с любым двумерным распределением через сумму независимых процессов с простейшими распределениями. Удобно взять в качестве этих вспомогательных процессов марковские процессы, т. е. такие процессы, плотность вероятности каждого из которых зависит лишь от одного интервала...

Номер патента: 809128

Опубликовано: 28.02.1981

Авторы: Моргунов, Нелидкин

МПК: G06F 1/02

Метки: генератор, кодовыхгрупп, псевдослучайных«

...и является выходом генератора, а вторые входы компараторов соединены с выходами соответствующих сумматоров 3 - 13 - М, входы которых подсоединены к выходу источника случайного напряжения, а на вторые входы подаются установочные напряжения 1.11 13, при этом второй вход элемента б И соединен с выходом генератора 1 тактовых импульсов, а второй выход счетчика 7 соединен со вторым входом триггера 5.Генератор псевдослучайных кодовых групп работает следующим образом.Импульс с выхода источника 4 М-последовательности подается на триггер,5, переводя его в единичное состояние, и импульсы с выхода генератора 1 тактовых импульсов через элемент б И подаются на счетчик 7. Подсчитываемое в нем число преобразуется преобразователем 8 код-напряжение в...

Номер патента: 809129

Опубликовано: 28.02.1981

Авторы: Беломытцев, Бурба, Керножицкий

МПК: G06F 1/02

Метки: генератор, импульсов, случайных

...мала по сравнению с длительностью периодических импульсов, то уровень (амплитуда) сигнала на выходе элемента 4 И (втором выходе устройства) будет равен величине сигнала генератора 5 периодических сигналов в случайный момент поступления импульса на второй управляющий вход элемента 4 И.Величина у импульсов на втором выходе устройства находится в пределах 0461 и регулируется на входе устройства за счет изменения максимального значения или крутизны импульсов, формируемых генератором 5 периодических сигналов.Таким образом, на втором выходе устройства формируется поток случайных импульсов как по уровню (величине), так и по моментам появления. Причем моменты появления событий в потоках случайных событий на первом и втором выходах...

Номер патента: 809130

Опубликовано: 28.02.1981

Авторы: Белов, Борисов, Знаменский, Симикин

МПК: G06F 1/02

Метки: блужданий, генератор, дискретныхслучайных, одновременных

...кодов генерирует три последовательности импульсов: регулярную последовательность тактовых импульсов (выход 3) и две независимые случайные последовательности (выходы 1 и 2), импульсы которых появляются одновременно с тактовыми. Вероятности появления импульсов случайных последовательностей могут независимо устанавливаться в пределах от 0 до 1. После включения блока 3 ключей с помощью блока 2 Пуск случайные последовательности импульсов с выходов 1 и 2 генератора 1 поступают на суммирующий и вычитающий входы реверсивного счетчика 5 соответственно, а тактовые импульсы с выхода 3 на вход счетчика 4. Содержимое реверсивного счетчика 5 сравнивается с порогами, играющими роль поглощающих экра. нов, которые задаются дешифраторами 6 и...

Номер патента: 809131

Опубликовано: 28.02.1981

Авторы: Лихтциндер, Орлович, Смирнов, Стахов, Сторожук

МПК: G06F 1/02

Метки: генератор, кодов, случайных

...счетчика - ко второму входу элемента ИЛИ, выход которого является выходом генератора случайных кодов.Функциональная схема генератора случайных кодов представлена на чертеже.Он содержит генератор 1 случайных импульсов, линию 2 задержки, триггер 3, элемент И 4, триггер 5, элемент И 6, шину 7 синхронизации, элемент НЕ Ь, счетчик 9 элемент ИЛИ 10, выходную шину 11.Генератор случайных кодов работает следующим образом,Импульсы синхронизации с шины 7 устанавливают триггер 3 в состояние 1. Тем самым открывается элемент И 4, и случайные импульсы с выхода генератора 1 поступают на единичный вход триггера 5. Установка триггера 3 в состояние О осуществляется задержанными случайными импульсами. В результате импульсы, приходящие с выхода генератора...

Номер патента: 811237

Опубликовано: 07.03.1981

Автор: Кренев

МПК: G06F 1/02

Метки: генерирования, сигналовзаданной, формы

...соединены с соответствующими входами дешифраторов мшшмальпой 5 и максимальной б кодовых комбинаций и с адресными входами У блоков памяти 7, выходы которых соединены с соответствующими входами У цифро-аналоговых прсооразоватслей 8, выходы которых являются выходами формирователя. Причем выход Ядешпфратора минимальной кодовой комбинации 5 соединен с входом элемента И 3, а выход дешифратора максимальной кодовой комбинации б соединен с входом элемента И 2. Выход генератора импульсовподключен к входам элементов И 2 и 3,Устройство работает следующим образом. На вход синхронизации устройства подастся бинарный сигнал, несущий информацию, а с выхода генератора импульсов 9 следуют тактовые импульсы с периодом нс1больше, чем длительности самого...

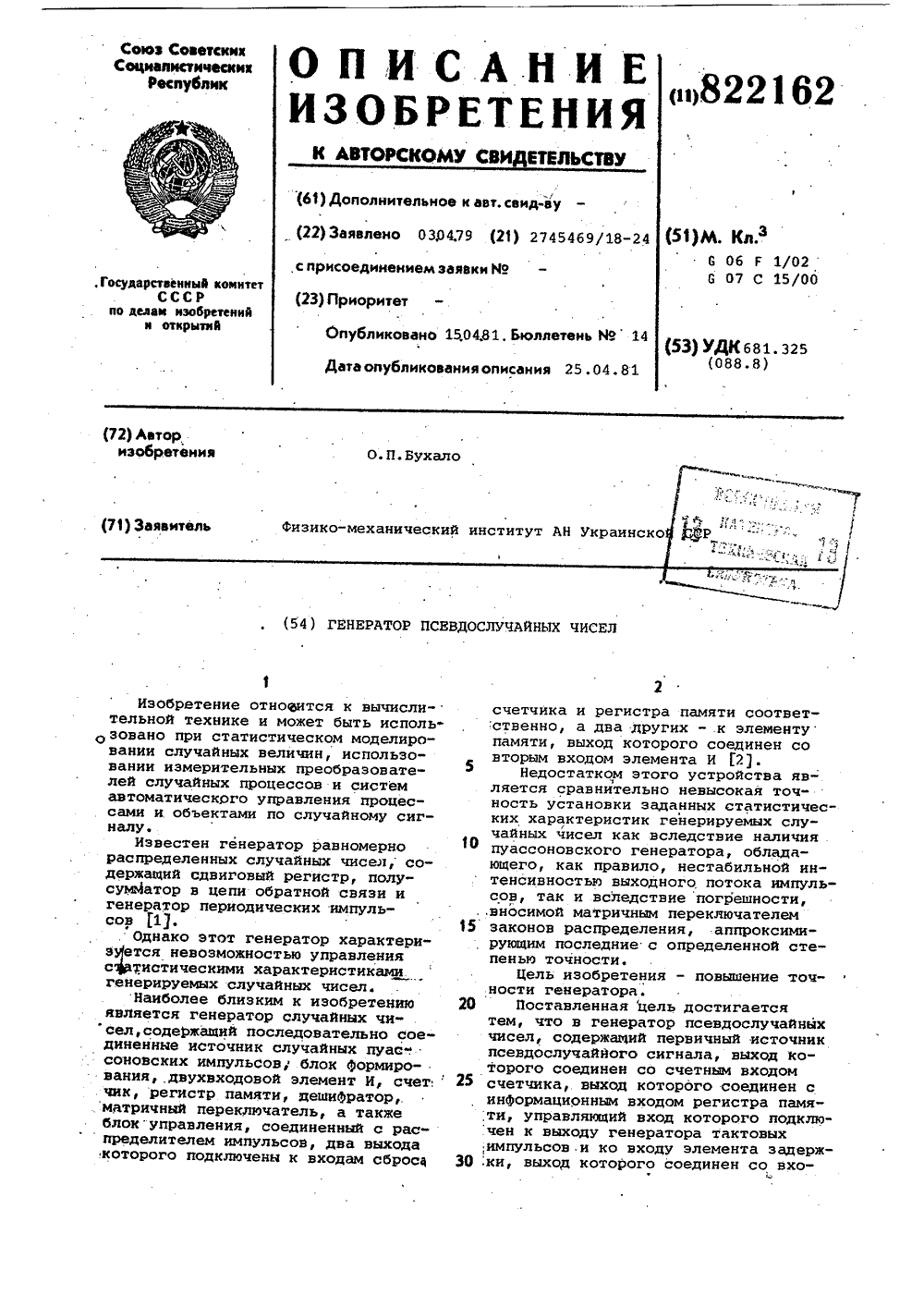

Номер патента: 822162

Опубликовано: 15.04.1981

Автор: Бухало

МПК: G06F 1/02

Метки: генератор, псевдослучайныхчисел

...8 и входу перезаписи регистРа 5 памяти.Принцип действия генератора заключается в пересчете импульсов псевдослучайной двоичной последова" . тельности в течениефзаданного интервала времени Т, а независимое суправление моментами осуществляется одновременным переключением частоты управляемого генератора периодических импульсов и коэффициента деления делителя.Генератор работает следующнм образом.При каждом срабатывании генератора 1 импульсов на выходе первичного источника псевдослучайного сигнала появляется очередной символпоследовательности (единица илинУль). Источник 3 может быть выполнен на основе регистра сдвига спФлусумматором в цепи обратной связй." В течение интервала времени Тсчетчик 4 заполняется случайным количеством импульсов с...

Номер патента: 822163

Опубликовано: 15.04.1981

Авторы: Денисов, Сигарев

МПК: G06F 1/02

Метки: генератор, функций, хаара

...с выходом )-го разряда двоичного счетчика 1 и с входом ,1-го регистра сдвига, выходом - с первым входом 1-го операционного усилителя 1-ой группы усилителей, а вторым входом - с выходом 1-го разряда -го регИстра сдвига и с вторым входом 1-го операционного усилителя )-ой группы усилителей например, ключ 3, являющийся вторым ключом первой группы ключей, соединен выхсаом с первым входом второго усилителя первой уруппы усилителей, т.е. усилителя 40 11, первым входом - с выходом первого разряда счетчика 1 и с входом первого регистра 8 сдвига, а вторым входом - с выходом второго разряда регистра 8 и с вторым входом усилителя 11) . Вход усилителя 16 подключен к выходу .первого разряда второго регистра 9 сдвига. Операционные усилители 10-16...

Номер патента: 824178

Опубликовано: 23.04.1981

Авторы: Баканович, Орлов, Смирнова

МПК: G06F 1/02

Метки: генератор, потоков, случайных, событий

...значеуияа; б (О,1).Если сигналы на первом выходе циклического регистра 2 сдвига и на выходе равновероятностного элемента 5 принимают значения О, импульс с выхода датчика 1 импульсов не проходит ни через щноговходовый элемент И 3, ни через трехвходовый элемент И 11. Следующий импульс приводит к появлению на выходе циклического регистра 2 сдвига нового сигналай;фЫ (0,1),Если сигнал на первом выходе циклического регистра 2 сдвига принимает значение О, а на выходе равновероятностного элемента 5 устанавливается состояние 1, импульс с выхода датчика 1 импульсов проходит через трехвходовый элемент И 11, устанавливает первый триггер 8 в состояние, запрещающее прохождение импульсов через многовходовый элемент И 3, и через второй элемент...
