Номер патента: 1840988

Опубликовано: 27.11.2014

Авторы: Бондаренко, Высоцкий, Лысенко, Партала, Почаевец

МПК: G01S 7/12

Метки: радиально-круговой, развертки, формирования

Устройство формирования радиально-круговой развертки, содержащее электронно-лучевую трубку с отклоняющей системой, синхронизатор, функциональный преобразователь кода в напряжение, вход которого является входом кодов угловых координат устройства, двухканальный усилитель постоянного тока, между первым и вторым выходами функционального преобразователя кода в напряжение и входами соответствующих каналов усилителя постоянного тока включен перемножитель, управляющий вход которого через генератор пилообразного напряжения подключен к синхронизатору, при этом первые и вторые выходы каждого канала соединены с соответствующими входами отклоняющей системы, отличающееся тем, что, с целью повышения точности установки луча на экране электронно-лучевой...

Номер патента: 1840906

Опубликовано: 27.08.2014

Авторы: Высоцкий, Партала, Почаевец, Швирст

МПК: G01S 7/12

Метки: радиально-круговой, развертки, формирования

Устройство для формирования радиально-круговой развертки индикаторов обзорной радиолокационной станции, содержащее функциональный преобразователь кода в напряжение, входы которого подключены к выходам устройств формирования кодов, генератор пилообразного напряжения, вход которого соединен с выходом синхронизатора, и двухканальный усилитель постоянного тока, отличающееся тем, что, с целью улучшения качества формирования растра и реализации цифрового адреса знаков сопровождаемых целей, в него дополнительно введены многовходовой двухканальный перемножитель аналоговых сигналов и преобразователь кода в напряжение, входы которого подключены к выходам устройств формирования кодов, а выход - к первой паре входов многовходового двухканального...

Номер патента: 1840889

Опубликовано: 10.08.2014

Авторы: Высоцкий, Гузь, Партала, Почаевец

МПК: G01S 7/12

Метки: индикатора, координат, кругового, обзора, съема, экрана

Устройство съема координат с экрана индикатора кругового обзора, содержащее подвижный щуп, источник питания и средства преобразования положения щупа в электрические сигналы, отличающееся тем, что, с целью увеличения скорости съема, щуп снабжен расположенным на его острие контактом, соединенным гибким проводником с одним из полюсов источника питания, а средства преобразования положения щупа в электрические сигналы выполнены в виде наложенного на экран индикатора стекла, покрытого прозрачным проводящим слоем, по окружности стекла равномерно расположены отводы, подключенные к сигнальным входам ключей и первым выводам резисторов, вторые выводы которых соединены со вторым полюсом источника питания, управляющие входы ключей подключены к...

Номер патента: 1837358

Опубликовано: 30.08.1993

Автор: Партала

МПК: G09G 1/16

Метки: индикатора, информации, отображения, телевизионного, экране

...быть случаи, когда окажется Хнач0 или ХконХо (соответственно и для Унач, Укон) Если обратить внимание на фиг.За, то очевидно, что размеры окна, т.е. размеры увеличиваемой эоны, не зависят от Хц, Уц, т,к, Хкон - Хнач - Хо/Мх и Укон Унач=Уо/Му, поэтомупри заданных Мх Му имеются ограничения на величины Хнач, Хкон и Унач, Укон. Для примера представим фрагмент таблицы, записанной в преобразователь для Хо = 100 (цифра принята для удобства восприятия).Аналогичные соображения учитываются и при построении таблицы по координате У для преобразователя 7. При учете этих граничных соображений окно 55, выбранное для увеличения зоны, при перемещении по экрану доходит своей границей до экрана и останавливается даже, если продолжать изменять...

Номер патента: 1837356

Опубликовано: 30.08.1993

Автор: Партала

МПК: G09G 1/16

Метки: индикатора, маркера, отображения, телевизионного, экране

...генератора составит 6- =256/50 10 б = 5 мГц.Далее в состав блока 1 синхронизациивходят средства для формирования строчных и кадровых гасящих и синхронизирующих импульсов: счетчики и ПЗУ. На счетчики2, 3 координат Х, У подаются с блока 1синхронизации тактовые импульсы только30 во время прямого хода развертки как построкам, так и по кадру. Счетчик 2 координате Х отсчитывает элементы по строке (например, от 0-го до 255-го), а счетчик 3координаты У отсчитывает номера строк.35 При этом каждая информационная точка наэкране ЭЛТ имеет свои дискретные координаты (Х, У),Регистры 13, 14 координат Х, У задаюткоординаты центра размещенйя маркера на40 экране телевизионного индикатора. Кодыэтих координат(Х, У) записываются со входа24 в регистры 13,...

Номер патента: 1803878

Опубликовано: 23.03.1993

Автор: Партала

МПК: G01R 13/20, G09G 1/16

Метки: запоминанием, индикатор, многоканальный, сигналов, формы, цифровым

...с гой группе входов выход знакового разрядаподключен через инвертор 19. Вход кода константой (используется выход А2 п 1/2 п 20 подключен к первому входу арифме- В). Во втором случае неравенство 1тико-логического устройства 17 и второму+ В ейлиз етс пе ой с е с 5 входу схемы 16 сравнения кодов, Выход ин и формационных разрядов блока памяти 5 сонения кодов (выход АВ), а неравенство ) единен с. вторым выхоцомво второй схеме сравнения кодоварифметико-логического устройства 17, а2 п выход знакового разряда - с управляющим (выход А В). Таким образом, используют входом арифметико-логического устройства ся две схемы сравнения кодов, имеющие 17. Выходэлемента 2 хЗИ - ИЛИ 18 соединен четыре выхода. Для их объединения исполь- с модулятором ЭЛТ...

Номер патента: 1758905

Опубликовано: 30.08.1992

Авторы: Еременко, Клочан, Мельник, Партала, Перевозчиков

МПК: H04N 7/18

Метки: видеосигналов, локации, объектов, формирования, цифровых

...номер строки становится больше, чем кад амплитуды, на выходе АВ появляется сигналлогической "1", засвечивающий на экранеколонку гистограммы. Сигнал разделитель 40 ной линии и сигнал колонки гистограммыобъединяются в элементе ИЛИ.2). Средства для раскрашивания гистограмм и разделительных линий в соответствии с фазовой информацией, К ним45 относится второй субблок блока памяти, вкатаром записывается код фазы отсчета,преобразователь кодов и блок из К элементов И, Для обычного телевизионного цветного дисплея преобразователь кодов имеет50 три выхода по числу цветовых прожекторов(красный К, зеленый 6, синий В), для специального телевизионного дисплея, в которомцвет выбирается с помощью К-разрядногокода, преобразователь кодов имеет К выха 55...

Номер патента: 1730718

Опубликовано: 30.04.1992

Автор: Партала

МПК: H03H 17/02

Метки: фильтр, цифровой

...ниже частоты коммутации 1 т 1, то каждая из ячеек подключается в момент определенной фазы входного сигнала (например, одна из ячеек подключается в момент максимального значения входного сигнала) и происходит, нарастание просуммированных значений в ячейках блока памяти 2 от периода к периоду входного сигнала (частота резонанса цифрового фильтра).Полоса частот цифрового фильтра определяется тем, как часто производится обнуление содержимого ячеек блока памяти 2. Импульсы частоты обнуления 62 поступают на вход 9 устройства, далее на второй вход блока управления 1 и на Я-вход триггера 22 (фиг.З,з), Триггер 22 запускается (фиг.З,к) и открывает по одному из входов элемент И 17. На третий вход (фиг.З,н) блока управления 1 поступает потенциал...

Номер патента: 1679535

Опубликовано: 23.09.1991

Автор: Партала

МПК: G09G 1/16

Метки: информации, отображения, приемника, телевизионного, экране

...изображения телевизионного приемника 6 в зависимости от информации в предыдущих и строках (рельефах) массива, записанного в блоке 5 буферной памяти, Фиг,6 иллюстрирует упрощенный случай и = 4, Яркость изображения на -Й строке определяется набором амплитуд информации на строках 1 а, 2 а, За, 4 а. Пусть) = 1, На строке 4 а амплитуда А 4 а = О, на строке За Аза = 2, Номер строки (За) показывает, на сколько элементов по вертикали отстоит данная строка от анализируемой (-Й), Для того чтобы "дотянуться" до 1-й строки, нужно иметь амплитуду Аза не меньше трех, т,е, строка За при анализе отбрасывается. На строке 2 а А 2 а = О и, наконец, на строке 1 а А 1 а = 3, т.е, "достает" до 1-Й строки (даже с избытком), Но поскольку 1-я строка...

Номер патента: 1675904

Опубликовано: 07.09.1991

Автор: Партала

МПК: G06F 17/18

Метки: анализатор, статистический

...сигнал "Лог, 1", Синхронно с тактовыми импульсами с входа 23 происходит преобразование аналогового сигнала в цифровой код ф в АЦП 1, Код ф поступает на вход А блока 2 вычитания, на вход В которого поступает код математического ожидания М, В блоке 2 вычитания определяется разность ; -Л, Если Р - МО, то на выходе переноса блока 2 вычитания образуется "Лог. 0", который поступает на вторые входы блока 3 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, которые при этом пропускают код с Выхода блока 2 вычитания без изменений, Если ф - ЛО, то на выходе переноса блока 2 вычитания формируется "Лог, 1", которая переводит элеменгы ИСКЛЮЧАЮЩЕЕ ИЛИ 3 в режим инверсии, поэтому на выходе блока 3 формируется модуль разности50- МО, который поступает на вход В блока 4...

Номер патента: 1626160

Опубликовано: 07.02.1991

Автор: Партала

МПК: G01R 13/20

Метки: запоминанием, индикатор, многоканальный, сигналов, формы, цифровым

...сигналов на входах 1.1 - 1.п. Например, если сигналы на этих входах периодические с периодом Тсигн и на периоде достаточно отобразить 10 точек, то узап= = 10 Ь/Тсигн. С выхода первого коммутатора 3 сигнал поступает на вход аналого-цифрового преобразователя 4, а с его выхода Я-разрядный цифровой код поступает на информационные входы О блока 5 памяти.Процесс записи в блок 5 памяти происходит следующим образом. Пусть на выходе аналого-цифрового преобразователя 4 находится Я-разрядное информационное слово, характеризующее амплитуду сигнала 1-го канала в данный момент времени (отсчет сигнала). Ближайший строчный гасящий импульс (СГИ) с первого выхода счетчика элементов строки 8 включает блок 5 памяти по входу ЮВ на запись. Одновременно...

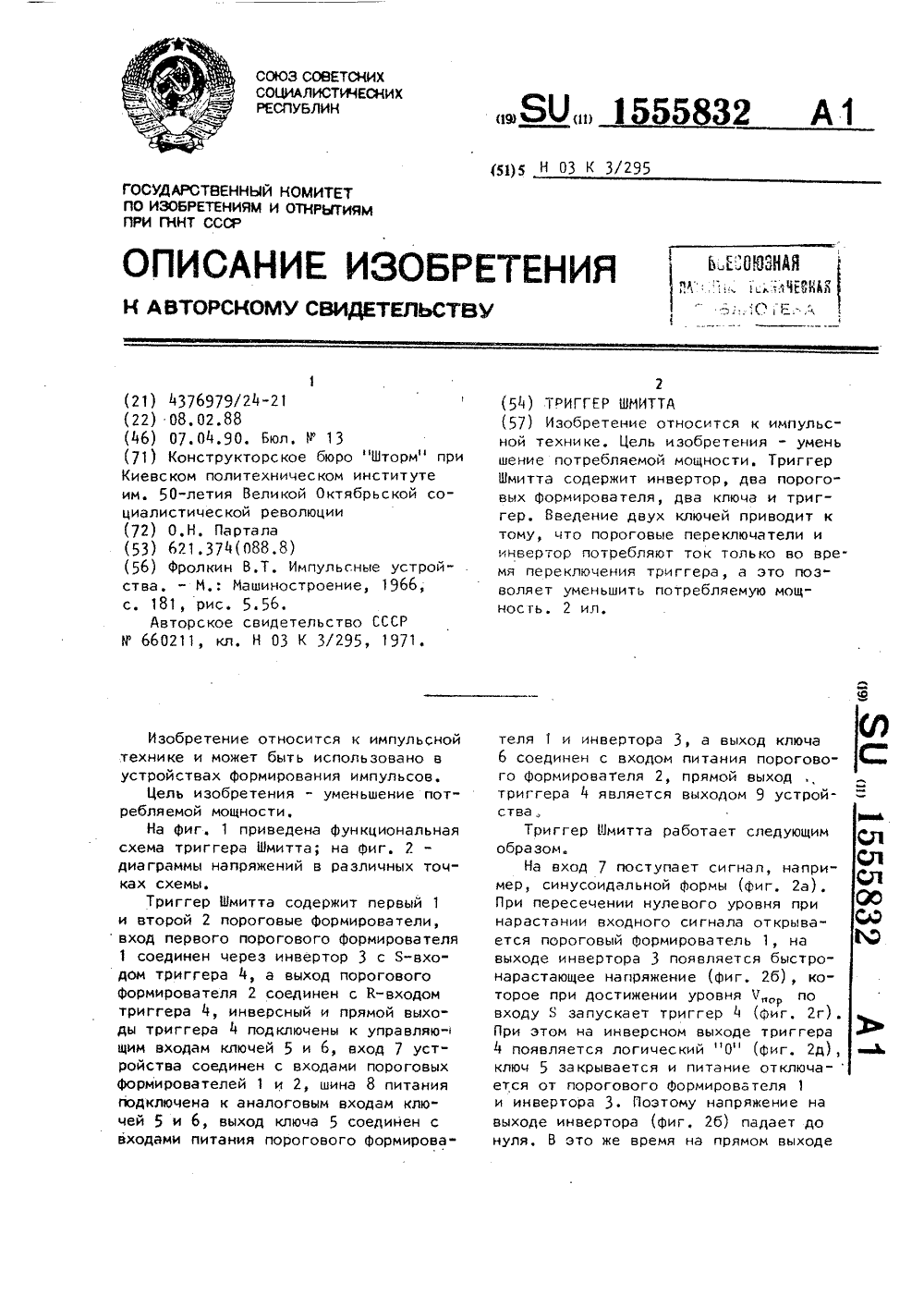

Номер патента: 1555832

Опубликовано: 07.04.1990

Автор: Партала

МПК: H03K 3/2893

Метки: триггер, шмитта

...на выходе инвертора (фиг, 26) падает до нуля, В это же время на прямом выходе(фиг, 2 г), открывается ключ 6 и питание подается на пороговый Формирователь 2. Пока входное напряжение (фиг,2 а) больше нуля, пороговый Формиро"ватель 2 заперт по входу и тока непотребляет, При пересечении нулевогоуровня при убывании входного сигналаоткрывается пороговый Формирователь 2,10на его выходе появляется быстронарастающее напряжение (Фиг, 2 в), котороепо входу К сбрасывает триггер ч (Фиг,2 г), При этом на прямом выходе триггера ч появляется логический "0",клюц 6 закрывается и питание отключается от порогового Формирователя 2,напряжение на выходе которого падаетдо нуля (Фиг. 2 в), На инверсном выходе триггера 4 появляется логическая"1" (фиг, 2...

Номер патента: 1471281

Опубликовано: 07.04.1989

Автор: Партала

МПК: H03H 17/02

Метки: фильтр, цифровой

...6 на адресный вход блока 2памяти, а второй коммутатор 9 переводит информацию с выхода блока 8на вход блока 2 памяти. Одновременно единица с выхода четвертого КЯтриггера 19 через первый элементИЛИ 20 по второму выходу блока 1управления поддерживает рабочее состояние блока 2 памяти и первого 7и второго 9 коммутаторов и запускает четвертый формирователь 22 импульсов (фиг.З,з). Пока длится импульс четвертого формирователя 22блок 2 памяти находится в режимесчитывания, С выхода блока 2 информационное слово поступает в блок 8,где на один вход это слово поступает целиком, а на другом входе Шстарших разрядов заземлены, а наостальные К разрядов поступают старшие разряды информационного слова.В результате из числа, задаваемого...

Номер патента: 1437968

Опубликовано: 15.11.1988

Автор: Партала

МПК: H03H 17/00, H03H 19/00

Метки: фильтр, цифровой

...четырех тактовыхчастот Г,Г,Г ,Г ), Импульсы этихчастот представлены на Фиг,З а,б,в,гИмпульс частоты Г, по Я-входу запускает КЯ-триггер 12.1 (Фиг.3 д). В момент запуска КЯ-триггера 12.1 счетчик 15 находится в состоянии 4(Фиг,З и). При следующем тактовомимпульсе генератора 17 тактовых импульсов счетчик 15 переходит в состние . При этом коммутатор 13 подключает к входу (и+1)-го КЯ-триггера 14 выход КЯ-триггера 12.1, а(и+1)-й КБ-триггер 14 перехоцит в стояние, когда на его прямом выходепоявляется "1" (Фиг.З к), При этомна втором выходе 22 блока 1 управления появляется "1", которая перевдит в рабочий режим блок 2 памяти,находившийся до этого в режиме хранения, распределитель 6 и коммутато7. Запускается также первы.". Формирователь8...

Номер патента: 1425653

Опубликовано: 23.09.1988

Автор: Партала

МПК: G06F 7/06

Метки: ранжирования, чисел

...с момента пуска, то наэлемент 32 задержки импульсы подаются с элемента ИЛИ 31, т.е. либо тактовые импульсы с элемента И 22, либо импульсы триггера 27 с элемента И 29. Когда заканчивается перебор , адресов, счетчик 7 по выходу переНол иения сбрасывает триггеры 18 и 20 (фиг. 3 л), триггера 24, 27 и 28блокируются и на всех выходах блока 2, 10 (кроме 39) устанавливаются нули. Блок 2 переходит в режим ожидания следующего импульса пуска с входов 1,В режиме очистки(обнуления) блока 6 на четвертый вход блока 2 подается импульс с входа 12 на Я-вход триг-гера 19, На выходе триггера 19 появляется "1", которая переводит коммутатор 4 в положение, когда на входы блока 6 подаются нули. Одновременно та же "1" через элемент ИЛИ 26 вклю,чает режим...

Номер патента: 1388941

Опубликовано: 15.04.1988

Авторы: Засс, Партала

МПК: G06F 3/147, G09G 3/28

Метки: информации, отображения

...включен триггер 18 (прямой выход его находится в состоянии 1). Управление входами запуска 8 и сброса К триггера 18 зависит от того А 1)В или А. Вн Поэтому управляющие сигналы триггера коммутируются вторым коммутатором 17 по сигналу третьего блока 8 сравнения.Таким образом, имеются два случая работы триггера 18:при В " А - первый запуск (8) производится импульсом начала вертикальной развертки, первый сброс (К) - импульсом А=чег 1, второй запуск (8) производится импульсом В =чег 1, второй сброс (К) - импульсом конца вертикальной развертки;при А )В - запуск производится импульсом В =чег 1, сброс (К) - импульсом А =чег.В первом случае на элементе ИЛИ 15 объединяются импульс начала вертикальной развертки, поступающий с генератора 9 кодов...

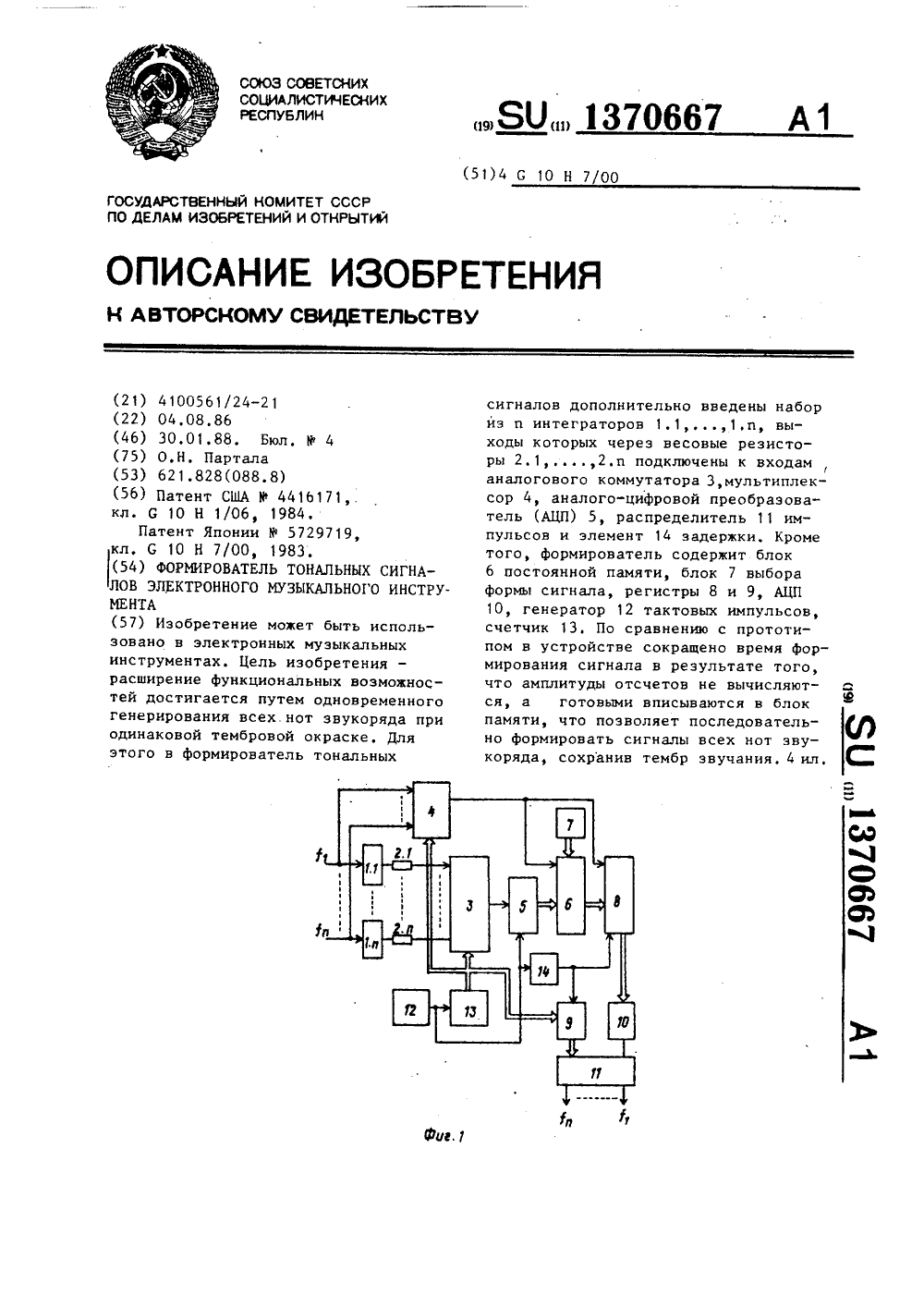

Номер патента: 1370667

Опубликовано: 30.01.1988

Автор: Партала

МПК: G10H 7/00

Метки: инструмента, музыкального, сигналов, тональных, формирователь, электронного

...может быть использовано для связи с АЦП 5, 7-й вход как знаковый (с выхода мультиплексора 4), а для блока7 выбора остается 4 входа, что обеспечивает 16 различных тембров звучания.Генератор 12 тактовых импульсоввырабатывает импульсы с частотойЭти импульсы поступают на входсчетчика 13 объемом п единиц, которыйвырабатывает адреса опроса для коммутатора 3 и мультиплексора и распреде-лителя 13. На фиг. 3 показано, чтос момента появления тактового импульса генератора 12 (фиг, 3 ) информацияс выходов интеграторов 1.11.ппоследовательно задерживается: в коммутаторе 3 (фиг. 3 6), в аналого-цифровом преобразователе 5 (фиг.3 ь), вз 13706 блоке 6 постоянной памяти (фиг.Зй). Поэтому, чтобы на входах распределителя 11 адресный и информационный...

Номер патента: 1334370

Опубликовано: 30.08.1987

Автор: Партала

МПК: H03K 23/66

Метки: деления, делитель, коэффициентом, управляемым, частоты

...фазы - блок квантованной задержки.В качестве вычислительного устройства используется блок 2 постоянной памяти, поскольку каждому сочетанию целой и дробной частей А и а соответ- ЗО ствует однозначно коэффициент. Например, при К=4 в (А=4, а=3/16,3= 0,0447 или в двоичном коде35 0,00001011, при К,=1 - , =0,40711или в двоичном коде 0,01101000. Накапливающее устройство образовано соответствующим соединением сумматора 4 О 3 и регистра 4, причем на тактовый вход регистра подаются выходные импульсы делителя 1 частоты Г, =Г/А. Поэтому в накопителе за единицу времени накапливается Г /А чисел, 45 т ст. е., а в текущем времени Г /А х ХфС,Это число поступает на блок 5 квантованной задержки, которая представляет собой импульсную задержку,...

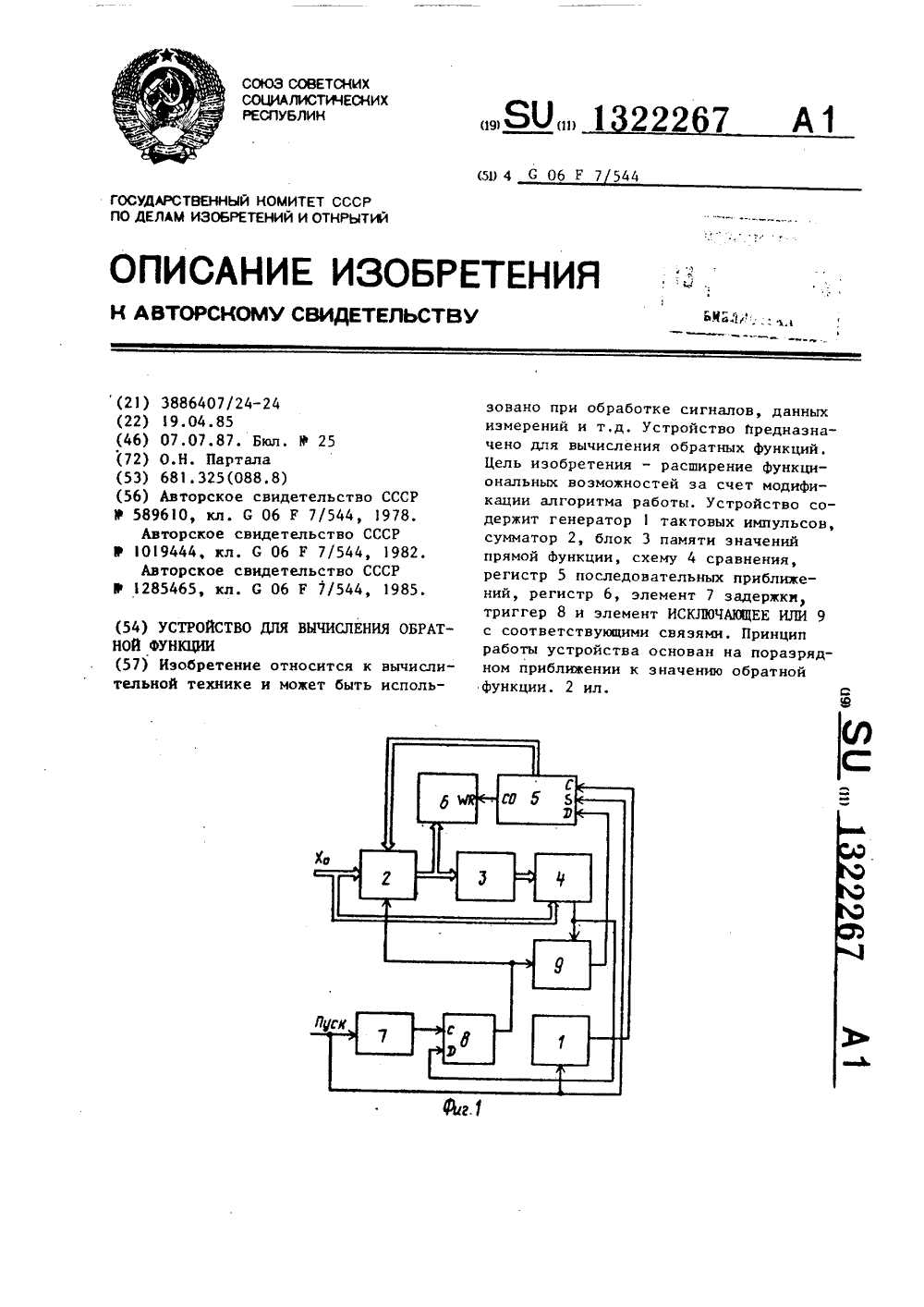

Номер патента: 1322267

Опубликовано: 07.07.1987

Автор: Партала

МПК: G06F 7/544

Метки: вычисления, обратной, функции

...регистра 5 последовательнь приближений, импульс "Пуск" обнуляет его. Тогда на выходе сумматора 2 будет также х , так как на вход первог операнда сумматора-вычитателя 2 с вы хода регистра 5 поступает нулевой ко а на выходе блока 3 памяти значений прямой функции будет у (х,).Схема 4 сравнения определяет, что больше: х,у(х,) или х У, (х, В зависимости от этого устанавливает ся дальнейший режим работы устройства - либо режим суммирования (фиг, 2 а), либо режим вычитания (фиг. 2 б) Установка режима производится подаче на информационный вход триггера 8 вь ходного сигнала схемы 4 сравнения.1Для записи в триггер 8 информации со схемы 4 импульс "Пуск" задерживается в элементе 7 задержки на время задержки распространения кода х, при прохождении...

Номер патента: 1285554

Опубликовано: 23.01.1987

Автор: Партала

МПК: H03B 19/00

Метки: амплитудно-модулированного, сигнала, умножитель, цифровой, частоты

...(1.=2ш). Каждому значению цифрового кода (х) на первом адресном входе соответствует значение полинома Чебышева Т(х), а переключение номера полинома Чебышева осуществляется по второму адресному входу с помощью блока 7. В качестве примера на фиг.2 показано умножение частоты с помощью полинома Чебышева Тз. Цифровые коды с выхода блока 1, соответствующие сов по 3 й, поступают на информационный вход ЦАП 2,на опорный вход которого поступает напряжение б = А. С выхода ЦАП 2 снимается аналоговый сигнал А(1) соз п 3, который содержит высо кочастотные составляющие от процессов аналого-цифрового и цифроаналогового преобразования (частота на выходе генератора 6 должна быть намного выше частоты входного сигналаМ 2 У). Фильтр 3 нижних частот...

Номер патента: 1244012

Опубликовано: 15.07.1986

Авторы: Збарский, Мась, Найфлейш, Партала, Пугач, Эртнер, Яковцев

МПК: B63B 59/06

Метки: криволинейных, поверхностей, судна, трюма

...запирания крышки люка.1244012 Составитель 0.1 емировский Техред И. Верее Коррекгор Л.11 илипснко Тираж 422 11 одписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 45 филиал ППП Патенз, г. Ужгород, ул. Проектная, 4Редактор Л. Гулька Заказ 375919 11 зобретсние относится к судостроению, в чагтности к устройствам для обработки коиолинейных поверхностей трюма судна. 11 ель изобретения -- улучшение условий работы и обеспечение безопасности исполь зовапия устройства для обработки криволинейных поверхностей трюма судна,Н чертеже изображено предложенное уса ройство, общий вид. 10Устройство для обработки криволинейных поверхностей трюма содержит горизонтальную платформу 1 с...

Номер патента: 1241236

Опубликовано: 30.06.1986

Автор: Партала

МПК: G06F 7/544

Метки: вычислительное

...прочесть как 46,64,или 2985 в зависимости от учета запятой перед дробной частью. Действительно, 46664= "(24 ЕАВа а 2985 можно считать первым приближением к модулю 3022,865.На первый умножитель 2 подаются числа А=24 и а=:31. Их произведение 744 в двоичном коде выглядит как 001011,101000. Если взять старшие 6 разрядов то 001011=11. На второй умножитель 3 подаются числа В=40 и Ь=25. Их произведение равно тысяче в двоичном 12-разрядном коде 00111.101000, Старшие разряды 00111=15. Итого А а + В Ь .= 11 + 15 = 26,На третий умножитель 4 подается с группы 7 элементов НЕ инверсия от старших разрядов блока 1 памяти. Инверсия от 46 = 101110 представляет собой число 17.Рассмотрим устройства поэтапно.На первомтора 5 находтак как на в. эа работы блока...

Номер патента: 1234878

Опубликовано: 30.05.1986

Автор: Партала

МПК: G10H 1/00

Метки: генератор, инструмента, частот, шкалы, электромузыкального

...В блока памяти. Видно, что крсме случая, когда кол счетчика 2 равен (П)00 (адрес А равен адресу В 1, адрес Вца 1 меньше адреса А.,Е 1 ля оргеНизеЕии адреса В используется сумматор 3. Ня егц первый вход подается код счетчикз 2, з цд второй вход -- импульс нчлевого состояния Сс счетчика 2. При СЕс = 0 число 0000 на первом входе сумматора поступает на выход без изменений. При других состояниях счетчика 2 СК = 1 и в сумматоре 3 производятся, например, операции (без учета переноса): 0001 + 111 = 0000, 0010 + + 1111 = 0001 и т. д., что эквивалентно вычитанию единицы.В качестве сумматора 3 может быть использована микросхема55 ИМЗ.В первом цикле из лвена цгати импульсов задающего генератора 1 в лвецалцять ячеек памяти блока 5 заносятся...

Номер патента: 1228095

Опубликовано: 30.04.1986

Автор: Партала

МПК: G06F 1/02

Метки: генератор, цифровой, частоты

...("1" или "0") на выбранном разряде сумматора 8 для сигналов 1 П.частот. Задним фронтом окончания второго цикла производится параллельная перезапись из первого регистра 10 во второй регистр 11 и заносится единица во второй счетчик 3.Таким образом, на в входах регистра 11 (обозначены 12) с частотой/ 2 в обновляются данные о значении 1 т 1 функции Г, И) ("О" или "1"). Каждая такая функция будет состоять иэ последовательности единиц в течение т тактов частоты 11 Рт а затем последовательности нулей также в течение 1; тактов. Предположим, что выбран в качествеинформативно - го 5+1-й разряд сумматора 8. Тогда из условий (1) смена числа на этом разряде произойдет в случае если6Эпревысит 2 , т,е. условие смены числа 1; Е; = 2, откуда Е; = 2...

Номер патента: 1159586

Опубликовано: 07.06.1985

Автор: Партала

МПК: A63J 17/00

Метки: инструмент, светомузыкальный, электронный

...выход которого соединен сР-входом первого 37.1 и 5-входом вто.рого 37.2 триггеров, вторая группа выходов является третьим выходом 42 счетчика 13 вертикальных элементов, выход перепол.нения подключен к 5.входу третьего 37,3 и й -входу второго 37.2 триггера инверс.ный выход которого является вторым выходом 32 счетчика 13 вертикальных элемен.тов, прямой выход третьего триггера 37.3 подключен к входам установки нуля второго 36,2 и третьего 36.3 счетчиков импульсов и является пятым выходом 43 счетчи.ка 13 запоминающей ячейки 49 и к входу формирователя 48 импульсов, выход которо го подключен к входам разрешения записи регистров 50.1 - 50.3 и к второму входу запоминающей ячейки 49, выход первого регистра 50.1 через дешифратор 51 подклю. чен...

Номер патента: 1157561

Опубликовано: 23.05.1985

Автор: Партала

МПК: G10H 1/02

Метки: инструмент, музыкальный, электронный

...16 п.1из семи ныходов блока 8 генераторовпсевдослучайных чисел, первую группу6.1 выходов которого образуют выходы всех элементов ИСКЛЮЧАЮЩЕЕ КПИ .14.1 - 14.7,Блок 9 формирования тактовых частот содержит первый - седьмой делители 17.1 . - 17.7 частоты, входыкоторых подключены к входу, а выходы - к соответствукщим выходам 15.1 -15,7 блоха 9 формирования тактовыхчастот,ЭМИ работает следующим образом.Блок 1 задающих генераторов вырабатывает двенадцать основных частотнот в пределах одной (например,4-й)октавы (от "до" до "си ). Сигналыэтих нот в виде прямоугольных напряжений поступают на тактовые входы2-ти делителей 2, 1 - 2. 12 частотына ныходах которых получается последовательность частот, поделенных в2,4, 816, 32 и 64 раза. Эти сигналы...

Номер патента: 1156062

Опубликовано: 15.05.1985

Автор: Партала

МПК: G06F 7/49

Метки: умножения

...дна, вторые входы - с разрядами множителя, а. выходы - с входами сумматоров 21. Недостаток известного устройстваограниченность функциональных возможностей (невторичность осуществле-.ния операции весового суммированиядвух чисел).Целью изобретения является расширение Функциональных возможностейустройстна для умножения за счет осуществления весового суммирования двух 40чисел,Поставленная цель достигаетсятем, что устройство для умножения,содержащее первую группу из (и)последовательно соединенных умножителей на два, где и - разрядностьмножителя, и Ь) последовательносоединенных сумматоров, причем входпервого умножителя на два первойгруппы соединен с входом первого Юмножимого устройства, а выход (и)-госумматора соединен с выходом результата...

Номер патента: 1132307

Опубликовано: 30.12.1984

Автор: Партала

МПК: G10H 1/02

Метки: инструмент, клавиатурой, музыкальный, сенсорной, электронный

...12. При этом компенсирующийфильтр 10 состоит из параллельновключенных регистра 13 и конденсатора 14.Устройство работает следующимобразом.Блок 1 задающих генераторов вырабатывает сигналы И частот, соответствующих нотам музыкального строя взаданном диапазоне. Форма сигнала -произвольная, однако сигнал долженбыть однополярным (например положительные). Сигналы нот И частот 25поступают на 1 входов И -канальногомодулятора 8. На управляющий входмодулятора 8 поступает сигнал сгенератора 9, На фиг. 2 а показансигнал ноты поступающий на Один из 30входов модулятора 8, на фиг. 2 б -сигнал генератора 9. На соответствующем выходе модулятора 8 формируетсянапряжение, показанное на фиг. 2 в.Как видно из фиг. 2 в, сигнал навыходах модулятора 8 -...

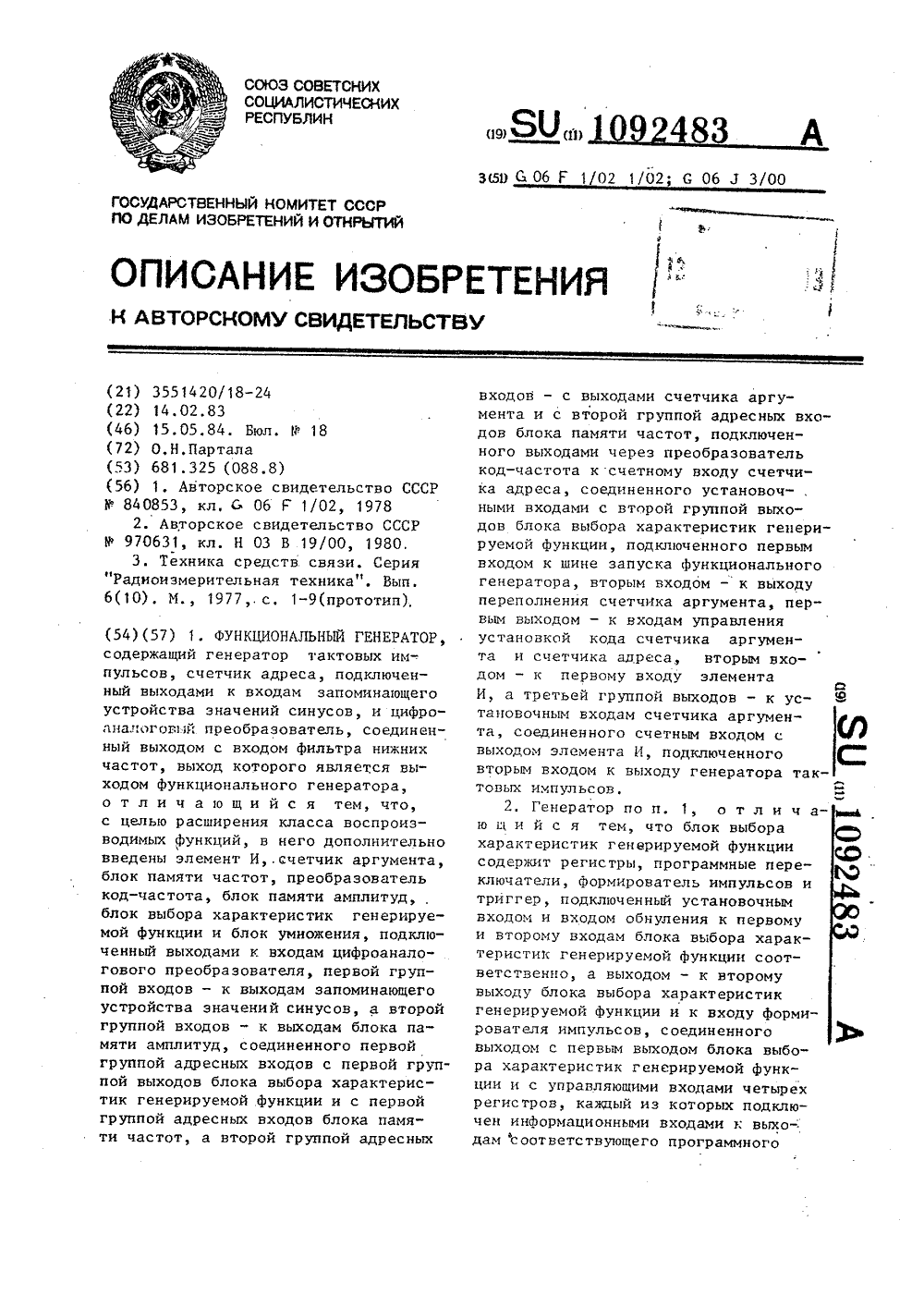

Номер патента: 1092483

Опубликовано: 15.05.1984

Автор: Партала

МПК: G06F 1/02

Метки: генератор, функциональный

...и триггер, подключенный установочным входом и входомобнуления к первому и второму входам.блока выбора характеристик генерируемой функции соответственно, а выходом - к второму выходу блока выбо 15ра характеристик генерируемой функциии к входу формирователя импульсов,соединенного выходом с первым выходом блока выбора характеристик генерируемой функции и с управляющимивходами четырех регистров, каждый изкоторых подключен информационнымивходами к выходам соответствующегопрограммного переключателя, причемвыходы первого и второго регистров 25являются первой группой выходов блока выбора характеристик генерируемойфункции, а выходы третьего и четвертого регистров - второй и третьейгруппами выходов блока выбора характеристик генерируемой...

Номер патента: 1073203

Опубликовано: 15.02.1984

Авторы: Бобрик, Партала, Пустобаев, Сахаров

МПК: C04B 11/09

Метки: вяжущее, гипсовое

...фторфосфат кальция в предлагаемом гипсовом вяжущем составляет 0,3-3 мас.%. При введении его меньше укаэанного предела высо кая механическая прочность не достигается, так как оставшаяся несвязанной свободная кислота тормОэит процесс кристаллизации - Д -фоСфополугид- рата Са 304 и не идет процесс гидро лиза кремнефторида,При введении больших количеств фосфорита прочность образцов резко падает, так как не связанный Фосфорит является мелкодисперсным инерт ным наполнителем, особенно его гли. нистый компонент. Оптимальное содержание кремнефторида натрия составляет 0,1-0,5 мас.Ъ. При введении кремнефтарида натрия меньше указанного Известное вяжущее характеризуется недостаточно высокой прочностью и появлением высолов Са(ОН который должен...
