G06F 1/02 — генераторы цифровых функций

Номер патента: 943690

Опубликовано: 15.07.1982

Автор: Авраменко

МПК: G06F 1/02

Метки: генератор, сигналов, уолша

...3-5, И 6-8, триггеры первой 9-15, второй 16-18 и третьей 19 групп, щ-разрядный счетчик 20Счетчик 1 служит для Формирования совокупности сигналов Радема- .хера. Логический блок 2 совместно стриггерами 9-1 М, 16 и 17 обеспечивает Формирование сигналов Уолша, индексы которых не кратнц степени двух,за исключением сигналов, являющихсясигналами Радемахера, Сигналы Уолшас индексами, кратными степени двух,Формируются триггерами 15, 18 и 19,Счетчик 20 служит для Формирования.синхронизирующих,последовательностейна частотах К, Х/2, Х/4, Принцип работы генератора основан на методесуммирования по модулю два сигналовРадемахера, номера которых совпада.ют с номерами единичнцх разрядов виндексе сигнала Уолша, представленном в коде Грея. Ори работе...

Номер патента: 945856

Опубликовано: 23.07.1982

Автор: Захаров

МПК: G06F 1/02

Метки: генератор, импульсов, резервированный

....соединены соответственно с выходами основного и резервного генератора импульсов,дополнительно введены триггер и элемент НЕ, вход которого соединен свыходом резервного генератора импульсов, а выход - с С-выходом триггера,355-вход которого подключен к второмувыходу индикатора отказа, Э-вход ко"торого подклюцен к шине логическогонуля, а инверсный выход соединен свторым управляющим входом коммутато 4 Ора.На чертеже изображена функциональная схема предлагаемого генератора.Резервированный генератор содержитосновной генератор 1 импульсов, инди 45катор 2 отказа, регистрирующий отказгенератора 1, коммутатор 3, выходнуюшину 4 коммутатора, триггер 5, первыйэлемент НЕ 6,. шину 7 логического."0", Индикатор 2 состоит из двух интеграторов 8 и...

Номер патента: 947847

Опубликовано: 30.07.1982

Автор: Зенцов

МПК: G06F 1/02

Метки: генератор, функций, хаара

...коде (по выходу ЭО) блоком 17(О - прямой код, 1 - дополнительныйкод), Он функционирует в соответствии с табл. 1 и истинности на основелогических значений б, )Г, и Г - обоих разрядов кода модиФикации 1, 1 Р.и 1 . а б л и ц а 1 Т Значения выходов Значение разрядов а 1 Р Р-29ЭО О 1 О Беэразл.Безразл. О 1 , 1 То же То же О Безраэл. О О . То же 1О 40 Н 1 )Н,О,пРи(х,чйорВведем в рассмотрение систему кусочно-плоскостных функций Ф(ху) Рпостроенную по аналогии с системой Хаара. Понятие кусочно-плоскостная 65 функция означает, что на кажлом учасТогда мера функции ь (см. структуру номера функции о ). Схема 18 сравнения кодов обеспечивает выработку логического Значения 8 по (7), определяя, какой из двоичных и-разрядных кодов -2 (х-х)...

Номер патента: 951280

Опубликовано: 15.08.1982

Авторы: Протченко, Фролов, Юров

МПК: G06F 1/02

Метки: генератор, цифровой

...первого элемента И подключен к установоч951280 Формула изобретения 3 НИИПИ Заказ 5947/54 Тираж 731 Подписное илиал ППП "Патент", г. Ужгород, ул.Проектная,ным входам счетчика и кольцевого регистра сдвига, выходы всех элементовИ подключены к входам элемента ИЛИ,выход которого, являющийся выходомцифрового генератора, подключен куправляющему входу кольцевого регистра сдвига.На чертеже представлена структурная схема цифрового генератора.Он содержит счетчик.1, генератортактовых импульсов 2, кольцевой регистр сдвига 3, элементы И 4.0-4.п,элемент ИЛИ 5,Цифровой генератор работает следующим образом.В исходном состоянии в разряд регистра 3, подкЛюченного к входу элемента И 4.п, записана логическаяединица, а в остальные - нули. Сигналы тактовой...

Номер патента: 964615

Опубликовано: 07.10.1982

Авторы: Григорьев, Кравец, Шпильберг

МПК: G06F 1/02

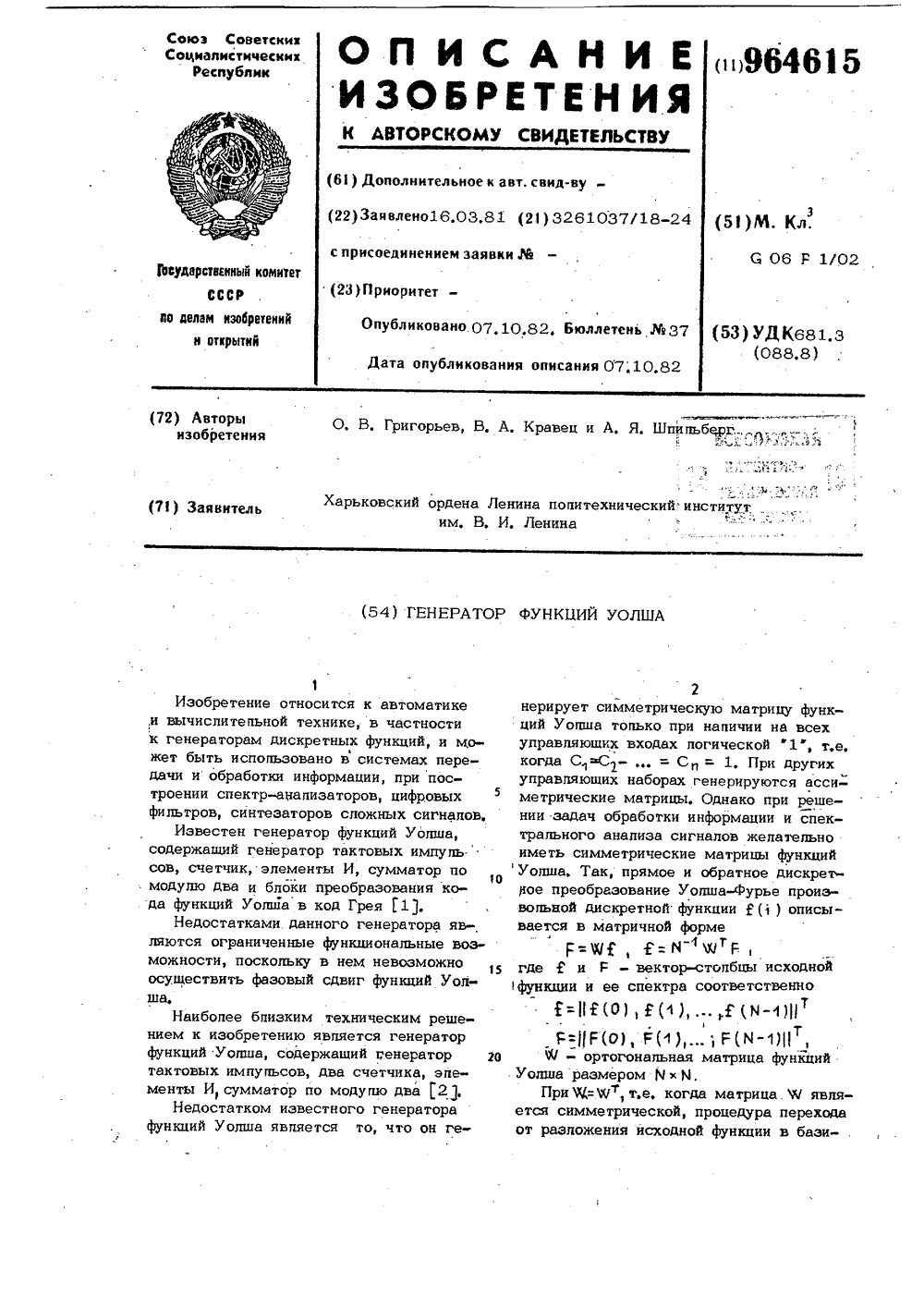

Метки: генератор, уолша, функций

...ная схема генератора функций Уолша. входам первого и второго сумматоров по Устройство содержит генератор 1 такмодулю два, вторые входы которых явля- товых импульсов, в -разрядные счетчики55ются соответственно первым и вторым . 2 и 3; сумматоры 4 по модулю два, элеуправляюшим входом первого разряда, -й менты И 5, элементы ИЛИ 6, элементы разряд первого и второго счетчиков, где И 7, сумматор 8 по модулю два, триггеры 9, Соответствующие управляющие.входы счетчиков 2 и 3 соединены междусобой и являются управляющими входамигенератора,Устройство работает следующим об-, 5разом.Перед начапом работы счетчики 2 и 3устанавливаются в исходное состояние,Полученный со счетчика 3 двоичный кодуправпяет передачей двоичного кода, ге,нерируемого...

Номер патента: 964616

Опубликовано: 07.10.1982

Автор: Баранов

МПК: G06F 1/02

Метки: генератор, циклов

...вычита-Итепя 5.Если в младшей тетраде двоично-десятичного кода перестройки содержитсяхоть одна единица, то двоичное вычитание дает правильный резупьтат, который щс первого выхода двоичного вычитателя5 через эпементы 14 и 15 задержки наодин период эталонной частоты и эпементы И 10 и 11 записывается в регистр4 сдвига,55Еспи в младшей тетраде двоично-десятичного кода перестройки содержатсянули 0000, то двоичное вычитание дает код разности 1111 и сигнап займа вовторую тетраду, В этом спучае, во время действия на первом выходе двоичноговычитатепя 5 единичного сигнапа четвертого разряда на выходе эпемента ИЛИ 19бпока 2 синхронизации действует импупьсный сигнал, который сформирует на выхо де эпемента И-НЕ 17 нупевой сигнап,закрываюший...

Номер патента: 968796

Опубликовано: 23.10.1982

Автор: Сергиенко

МПК: G06F 1/02

Метки: базисных, генератор, функций, цифровой

...сумматор (разряды с нулевого по Ь-й), первый и второй (и)-разрядные сумматоры (разряды со второго по Й-й), регистр и элемент ИЛИ, причем первый и второй входы и-разрядного сумматора являются первым и вторым входом сумматора по модулю 2"-4 к, выходы разрядов со второго по (и)-й и-разрядиого сумматора подключены к первымвходам одноименных разрядов первогои второго (Ь)-разрядных сумматоров,вторые входы разрядов первого (и) -разрядного сумматора соединены систочником постоянного двоичного кодачисла 4 к, выходы переноса и-разрядного и первого (и)-разрядного сумматоров через элемент ИЛИ подключены к вторым входам тех разрядов второго (Ь)-разрядного сумматора, номера которых совпадают с номерами единичных разрядов в двоичном коде числа 4...

Номер патента: 972487

Опубликовано: 07.11.1982

Авторы: Баранчиков, Логинов, Никифоров, Новоселов, Пимахина, Платанный, Сарычев

МПК: G06F 1/02

Метки: гармонических, генератор, колебаний, цифровой

...8 по модулю два, логические элементы И 9 и 10.Соединения по схеме выполненыв со/ответствки с системой уравнений Р 1+Ь ) = Р (1) +щ Р 1) (Ъ): Е )-Ь Р45где % - приращение аргумента,При начальных условиях ЕО)=0,РО)=1 решением системы уравнений явВляется . Г( 1 )" 51 и со 1, Р,1 ) = С о а ц) 1,Регистры 3 и 4 соответственно с сумВматорами 5 и 6 составляют два накаплимющих сумматора. Регистры 1 и 2 соответственно с сумматорами 5 и 6 выполняют функции реверсивных счетчиков.В блоках 1-6 возбуждаются гармонические колебания с искажениями по амплитуде, Так как в качестве преобразова-,теля код-частота используется накапливагдеОщ (Й - частота гармонических колеба-ний;и 62 (Ч- погрешности воспроизведения функций синуса и косинуса на цифро-частотном...

Номер патента: 980083

Опубликовано: 07.12.1982

Автор: Филатов

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...- начиная с пятнадцатого интервала со значения аргумента равного 3375), т. е. на 19/20 диапазона аргумента. Если в последнемслучае необходимо обеспечить методическую погрешность аппроксимациипренебрежимо малой на большем участке значений аргумента, то необходимоосуществлять дальнейшее увеличениечисла узлов. зоПри практической реализации вышеизложенного способа кусочно-линейной аппроксимации приращения функции, задающие коэффициенты наклонана каждом участке, могут быть записаны в блок памяти, управляемый поадресным входам кодом целой частирезультата, совместно по старшимиразрядами дробной части, формируемым в накапливающем сумматоре приращений функции, выход переполнениякоторого соединен со счетным входомсчетчика. Для удвоенного числа...

Номер патента: 983692

Опубликовано: 23.12.1982

Авторы: Гореликов, Дзисяк, Николайчук, Черелака, Шептебань, Шпилевая

МПК: G06F 1/02

Метки: генератор, сигналов, сложной, формы

...формирует на своих выходах периодические последовательности импульсов, частоты которых относятся к самой низкой из них как 1, 2, 3. . Этипоследовательности поступают на счетные входы соответствующих счетчиков 4адреса, формирующие на своих выходахадреса ячеек постоянного запоминающего устройства 9, в которых содержитсяинформация о мгновенных значениях синусоидального сигнала. Коммутатор 7,обеспечивающий одновременное подключение к адресным входам запоминающегоустройства 9 одного из счетчиков 4адреса, управляется с помощью дешифратора 6, связанного по входу с выходами делителя частоты, который определяет частоту опроса каждого из счетчиков 4 адреса, при этом последовательность их опроса задается дешифратооом 6. Код каждого мгновенного...

Номер патента: 991432

Опубликовано: 23.01.1983

Автор: Полищук

МПК: G06F 1/02

Метки: комбинаторное

...И 5 и перепишет содержимоесчетчика 2 в счетчик 1, Таким обра- . 25зом, в счетчиках 2 и 1 будет записано число "1". На шестом такте, всвязи с этим, на выход устройствабудет выдано шестое сочетание с повторением "011". С шестого по четыр зонадцатый такт включительнотабл.)устройство работает аналогично о,1 исанному,На пятнадцатом. такте будет выдано на выход устройства пятнадцатое сочетание с повторением "0 М","0", затем импульсом с тактового выхода счетчика 1, прошедшим через элемент ИЛИ 7 на тактовый вход счетчика 2, последний установится такжев "0", поэтому состояние счетчикатока останется без изменения. Послеперехода счетчика 2 в состояние "0" .на его тактовом выходе сформируетсяимпульс, который поступит на тактовый вход счетчика...

Номер патента: 999032

Опубликовано: 23.02.1983

Автор: Баранов

МПК: G06F 1/02

Метки: генератор, последовательности, чисел

...по- З 5следовательности чисел, в течениецикла формиронания первого числа выходной последовательности чисел нашине 26, Цикл начинается в моментпоявления импульса на выходе делителя 11 частоты, когда происходит переполнение счетчика 12, .на выходе переполнения которого Формируется импульсный сигнал. Триггеры 9 и 10устанавливаются в единичное состояние.Триггер 9 в единичном состоянииоткрывает сигналом прямого выходаэлемент И 19 и закрывает сигналоминверсного выхода элемент И 22.50Триггер 10 в единичном состоянииоткрывает сигналом прямого выходаэлемент И 23 и закрывает сигналоминверсного выхода элемент И 17.Блок 3 настройки формирует извыходных сигналов распределителя 2импульсов последовательный двоичныйкод числа А, Аналогичным образомблок...

Номер патента: 1001069

Опубликовано: 28.02.1983

Авторы: Коваль, Краковский

МПК: G06F 1/02

Метки: гармонических, генератор, функций, цифровой

...6 и 7 памяти, коммутатор 0, блок 9 преобразованияпрямого кода в дополнительный код,элемент ИЛИ 10. Шифратор 1 л содержитэлемент ИЛИ-НЕ 11, элемент НЕ 12,элементы И 13 и 14 и сумматор 15 помодулю два.Генератор гармонических Функцийработает следующим образом,На периоде 2 Г при шаге дискретизации ь х аргумента х генератор выдает М = 2 = 27 ьх отсчетов значений синуса и косинуса, Два старшихразряда кода аргумента х представляются счетчиком 3 квадрантов, а И -2младших разрядов - счетчиком .". аргумента, В первом 6 и втором 7 блокахпамяти ( ПЗУ ) по адресам х хранятсясоответственно дробные части значенййэ 1 пх и созх для 7 Г/1 лхГ/2 - Ь х.Для формирования адреса при обращениик блокам 6 и 7 памяти использ ютсяимладших разряда счетчика...

Номер патента: 1016777

Опубликовано: 07.05.1983

Автор: Авраменко

МПК: G06F 1/02

Метки: генератор, уолша, функций

...генератор тактовых импульсов,и-разрядный счетчик (и"порядок системы функций Уолша),пэлементов И, элемент ИЛИ и триггер,причем выход генератора тактовыхимпульсов подключен к счетному входу счетчика и синхронизирующему входу триггера, первый вход 1-го (1=1 Фп)элемента И является входом 1-го раз-.ряда номера функций Уолша генератора 40функций Уолша, выход 1-го элемента" Иподключен к 1-ому входу элемента ИЛИ,выход которого подключен к счетномувходу триггера, выход триггера является выходом генератора функций Уолша, содержит п+1-ый элемент И; причем первый вход п+1-го элемента И является входом и+1-го разряда номерафункции Уолша генератора функций Уолша, выход переноса из 1-ого разрядасчетчика подключен ко второму входу1+1-го...

Номер патента: 1019423

Опубликовано: 23.05.1983

Авторы: Венедиктов, Соломаха, Шевяков

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...коммутатора кодов, второй информационный и управляющий входы которого соединены соответственно с входом констант и входом задания режима генератора.Блок вычисления конечных разностей содержит два коммутатора, два регистра и два сумматора, причем первый информационный вход блока соеди. нен с управляющим входом первого коммутатора, информационный вход которого соединен с вторым информационным входом блока, управляющий вход которого соединен с управляющим входом второго коммутатора, тактовый 40 вход которого соединен с выходом первого сумматора, первый и второй информационные входы которого соединены соответственно с первым выходом первого коммутатора и выходом перво го регистра, вход которого соединен . с вторым выходом первого...

Номер патента: 1024893

Опубликовано: 23.06.1983

Авторы: Дворецкий, Ещин, Заволокин, Заровский, Назьмов

МПК: G06F 1/02, G06F 17/10

Метки: функциональный, цифровой

...го допол- , :правочные. функции,нительного блока памяти соединен с Величины. У(х) и а(х) вычисляютвыходом регистра младших разрядов. 5 ся, как и для известного устройства,На чертеже представлена блок-схе- по формулам (1) и (2)ма преобразователя. Мегодическая погрешность в общемЦифРовой фУнкциональный преобразо- виде может быть оценена выражениемвательсодержит регистр 1 входной,включакщий регистр 2 старших разря(к+2 )(" 2дов, регистр 3 средних разрядов .Ре- МРг" ") (м+г) р(к+)+.+егистр 4 младших разрядов, группы 5 - 7 разрядов регистра. 2 старших разря- .дов,.а также блоки памяти 8 - 11 иДля случая К(используется ор-,сумматор 12. на дополнительная поправочная Функцифровой Функциональный преобразо- ция) получаемватель работает следукщим...

Номер патента: 1024894

Опубликовано: 23.06.1983

Авторы: Дворецкий, Ещин, Заволокин, Заровский, Назьмов

МПК: G06F 1/02, G06F 17/10

Метки: функциональный, цифровой

Номер патента: 1032442

Опубликовано: 30.07.1983

Автор: Авраменко

МПК: G06F 1/02

Метки: генератор, сигналов, уолша

...генератора сигналов Уолша.25Поставленная цель достигается тем, что в генераторе сигналов Уолша, содержащем Р групп триггеров по 2"-" триггеров н-й группе (1=1 и;порядок сигналон Уолша), И -1 зле ментов И-НЕ, элементы И, причем выходы триггеров являются выходом генератора сигналов Уолша, счетный вход нулевого триггера в каждой группе, кроме И -й группы, подключен к источнику единичного сигнала, счетныйз 5 нход (2 и -1)-го триггера-й группы, кроме первой группы, подключен к инверсному выходу нулевого триггера этой же группы, счетный вход триггера р -й группы подключен к пряМому вйходу нулевого триггера (и)-й группы, счетные входы-х (1= 1-;2 и-" -2) триггеров всех групп, кроме и-й и (и)-й групп, через соответствующий элемент И...

Номер патента: 1034028

Опубликовано: 07.08.1983

Авторы: Бродский, Кузнеченков, Мирошников

МПК: G06F 1/02

Метки: генератор, цифровой

...входами блока управления, выходы которого соединеныс управляющими входами соответствующих синхронизирующих по Фазе генераторов, выход задающего генератораимпульсов соединен с входом блоказадания частоты,На чертеже иэображен цифровойгенератор.Генератор содержит задающий генератор 1 импульсов, блок 2 заданиячастоты схемы 3 и 4 сравнения кодон,счетчики 5 и б импульсов, блок 7 управления, синхронизируемйе по Фазегенераторы 8 и 9 импульсов,Генератор работает следукщим образом,Пусть блок 2 задания частоты, счетчики 5, б и блок 7 управления находят,ся в некотором исходном состоянии,причем н блоке 2 занесено начальноекодовое число, а комбинация выходныхсигналов блока 7 упранления разре-шает работу генератора 8 и эапреща"ет работу...

Номер патента: 1035594

Опубликовано: 15.08.1983

Авторы: Черный, Яснопольский

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...К, К 4 . Кроме того,при необходимости с помощью переключателей 5 и б устанавливают разрешение Формирования дополнительногокода в блоках 25 и 26 формирования 55кода. После этого с помощью выключателя 37 блока 1 управления включают цифровой генератор функций.После включения цифровой генератор Функций в режиме 111 работает также, как и в режиме 1, с тем отличием, что вывод текущих значений генерируемых функций по сигналам с выхода 5 второго распределителя 76 блока 1 управления не производится,а по сигналу с выхода СН, как врежиме 11, выполняется проверка равенства действительного и заданного значений Х и . Харгумента ( оператор Сн алгоритма Функционирования, представленного на фиг. 5). При Х:Х цифровой генератор функций переходит к...

Номер патента: 1043614

Опубликовано: 23.09.1983

Авторы: Ахметьянов, Лисогуб, Семенов

МПК: G06F 1/02

Метки: генератор, уолша, функций

...и второго элемен.тов И второй группы, выход второгоэлемента И второй группы являетсявыходом генератора функций Уолша,содержит ь коммутаторов, и -1 двухвходовых сумматоров по модулю дваии элементов .ИЛИ, управляющие входыкоммутаторов являются управляющими . входами генератора функций Уолша,.информационные входы коммутаторовподключены к выходам соответствующихразрядов второго счетчика, первый. и . второй выходы 1-го коммутатора(1: 1-ь) подключены соответственно к ФпервомУ входу ) -го элемента ИЛИ ик второму ь +1- -го элемента ИЛИ,третьи выходы -го 1-ь -1) и1+1-го коммутаторов через )-ыйдвухвходовый сумматор по модулю дваподключены к третьему входу л +1 в ) -го элемента ИЛИ, третий выход ь-го коммутатора подключен к третьему входу...

Номер патента: 1043615

Опубликовано: 23.09.1983

Авторы: Анишин, Сергеев, Тимофеева

МПК: G06F 1/02

Метки: генератор, синусоидальной, функции, цифровой

...ИЛИ-НЕ,первого и второго элементов И и кинверсному входу йервого элементаИ второй группы, выход четвертого 5,разряда коммутатора подключен ктретьему входу первого элемента И,к первойу входу первого элемента Ипервой группы, к инверсно(у входувторого элемента И второй группы и 10 через второй элемент НЕ - к третьему входу второго элемента И, выход1-го разряда коммутатора ( 1 5) подключен к первому входу 1-3 го элемента И первой группы, к инверсномувходу с-го элемента И второй группы. и к.инверсному входу 1-4-го элементаИ третьей группы, выход элемента ИЛИНЕ подключен к вторым входам элемен"тов И первой группы, выход первогоэлемента И подключен к вторым входамэлементов И третьей группы, выходыразрядов умножителя подключены кпервым...

Номер патента: 1045225

Опубликовано: 30.09.1983

Автор: Просочкин

МПК: G06F 1/02

Метки: функциональный

...преобразователь (ЦАП), приЧем вход устройства соединен с входом АЦП, выход устройства соединен с выходом ЦАП2Недостатком известного устройстваявляется сложность, обусловленнаябольшой информационной емкостью ЗУ,При воспроизведении функциональнойзависимости У=Г(Х) (входная и выходная аналоговые переменные определенына интервалах0; ХД 0; Усоот, ветственно) необходимое число адресовЗУ определяют по ФормулеМ., (1Х ЬХ;и30где Ь Хя,я- минимальный шаг аппроксимации, который можно определить поформулеЗа упХ 1. =35где 5 - допустимая погрешность аппроксимации Функции У, л;11(щд- максимальное значение модуляпроизводной функции У на ин 40тервале определения Х.Учитывая (2), получают100 ХягкичОм (3)8 увНеобходимую разрядность ячеек блока...

Номер патента: 1048464

Опубликовано: 15.10.1983

Авторы: Гантмахер, Филиппов

МПК: G06F 1/02

Метки: генератор, лежандра, последовательности, символов

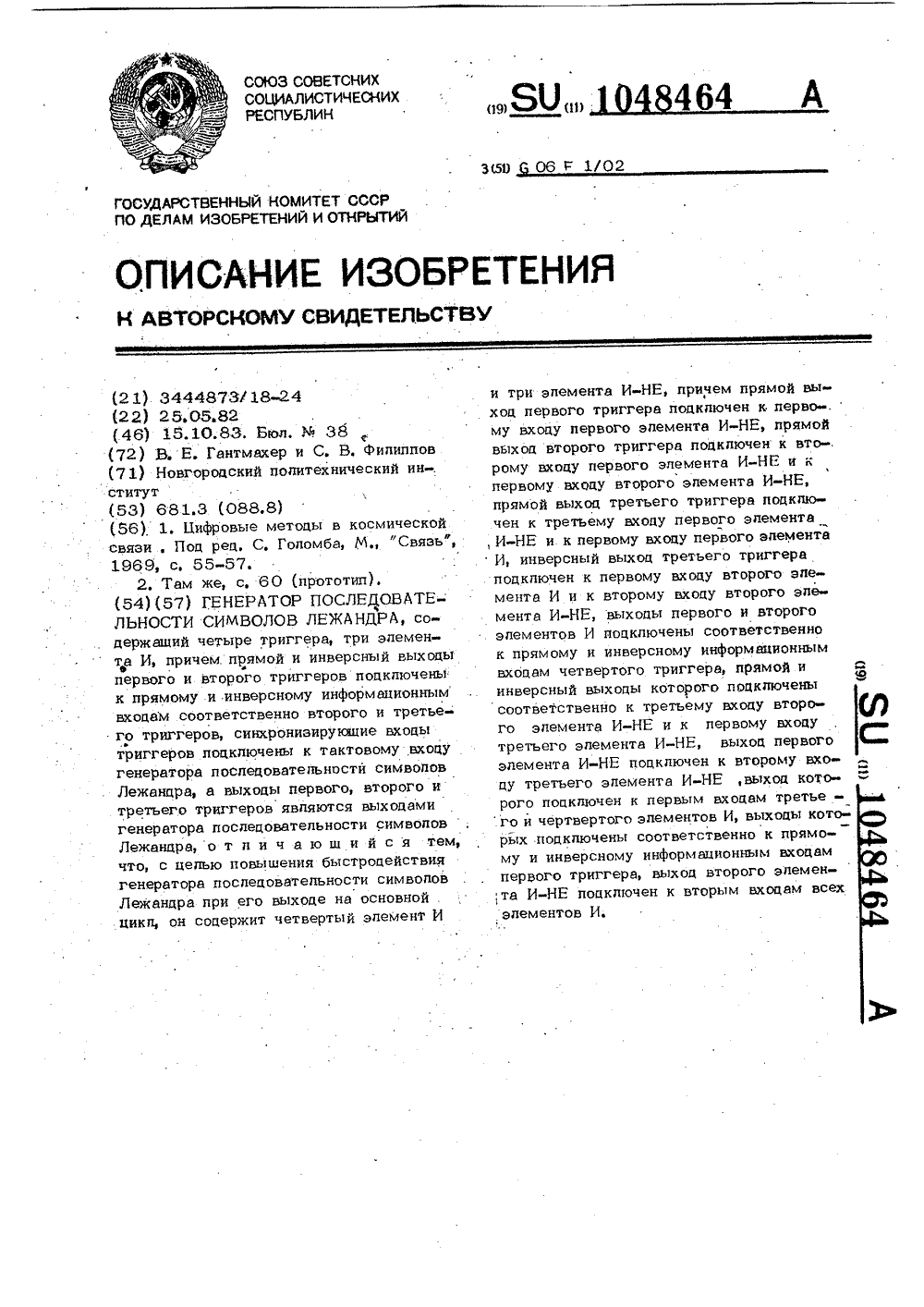

...3 1048 1). Аналогично работает элементИ-НЕ 7, Он детектирует состояние " 10 1" прямых выходов триггеров 2-4 генератсьра ПСЛ.Таким образом, без учета детекторов, т е, пока соответствующие выходы триг герои не окажутся в одном из детектируе мых состояний "111" ипи 101" (при этом безразлично в каком состоянии находится триггер 4 в первом случае и триг1 О гер 1 во втором), генератор работает по схеме, представленной на фиг. 2, где со хранена нумерация триггеров использованная на фиг. 1. Это генератор М-послецо ватепьности с периодом Й 15 тактов.Диаграмма состояний прямых выходов его триггеров представлена ниже,Генератор работаетслецуюшим образом.Пусть исходное состояние прямых вы-, ходов триггеров генератора "0011". 464 4До восьмого такта...

Номер патента: 1062674

Опубликовано: 23.12.1983

Авторы: Баранов, Смичкус

МПК: G06F 1/02

Метки: генератор, двоичных, чисел

...к вторым входам четвертого и второго элементовИ соответственно, выход второго элемента И подключен к первому входувторого. сумматора, выход второгосумматора соединен с вычитающим входом вычитателя и информационным входом третьего регистра сдвига, выходкоторого подключен к второму входувторого сумматора, выход четвертогоэлемента И подключен к первому входу третьего сумматора, выход третьего сумматора соединен с первым информационным входом третьего коммутатора и с информационным входомчетвертого регистра сдвига, выходкоторого подключен к вторым входамтретьего сумматора и восьмого элемента И, выход второго регистра сдвига подключен к второму информационному входу третьего коммутатора, выход которого подключен к суммирующему входу...

Номер патента: 1067490

Опубликовано: 15.01.1984

Автор: Баранов

МПК: G06F 1/02

Метки: генератор, последовательностей, чисел

...каналов и периода соответственно, Регистры 7 - 10, сумматор 11, коммутаторы 12 - 15, триггер 16, элементы И 17-21, элемент НЕ 22, высоды 23 каналов.Блок 4 настройки данных содержит элемент ИЛИ 24, переключатель 25, входы 26, выход 27.:)Блок 5 настройки каналов содержит генератор 28 одиночных импуль" сов, триггер 29, переключатели 30 и 31, элемент .И 32, элемент ИЛИ 33, тактовые входы 34, установочный вход 35, выходы 36 и 37.Блок 6 настройки периода содержит элемент И 38, делители 39 и 40 частоты, триггеры 41 и 42, входы 43 и 44, выходы 45, 46 и 47.Генератор последовательностей чисел работает следукщим образом.Генератор 1 тактов вырабатывает импульсные сигналы с частотой которые поступают на вход распределителя 2 импульсов, содержащего...

Номер патента: 1068920

Опубликовано: 23.01.1984

Авторы: Ахметьянов, Лисогуб, Семенов

МПК: G06F 1/02

Метки: генератор, уолша, функций

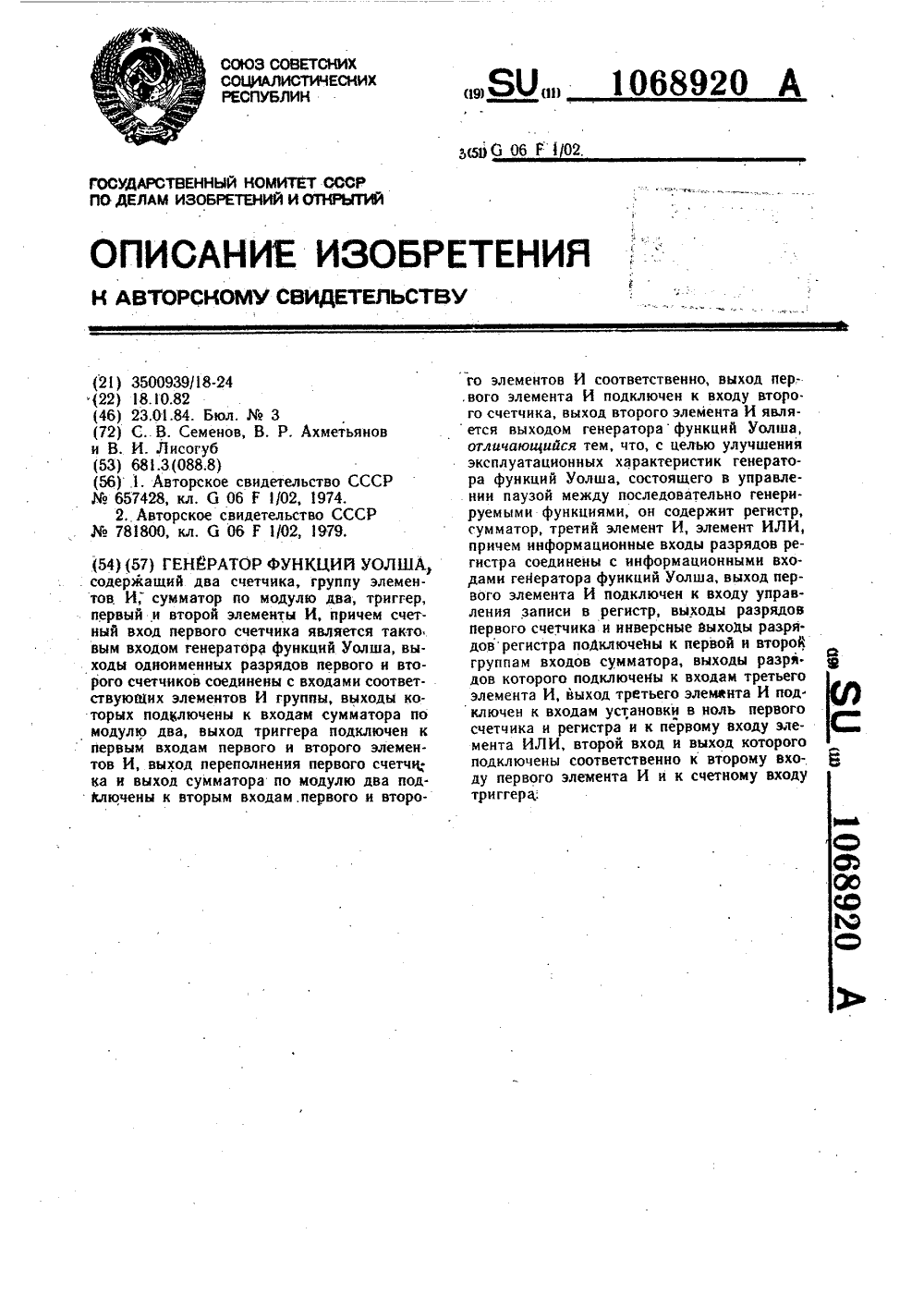

...в нулевое состояние триггера 5 закрывает элемент И 7, тем самым организуя паузу, длительность которой определяется кодом, принятым по управляющему сигналу с элемента И 6 нарегистр 8. После того как количество тактовых импульсов, поступив дих на вход счет.чика 1 после сброса его в нулевое состояние, у станет равным коду, находящемуся в регистре 8, сумматор 9 выдаст по всем разрядак единичные сигналы на входы многовходово:.го элемента И 10, единичный, сигнал с выхо-; 1Изобретейие относится к автоматике и вычислительной технике и может быть использовано в системах связи и в устройствах спектрального анализа,Известен генератор функций Уолша, содержащий два счетчика, элементы И, бло сумматоров по модулю два 1.Недостатком устройства...

Номер патента: 1070531

Опубликовано: 30.01.1984

Авторы: Ахметьянов, Семенов

МПК: G06F 1/02

Метки: генератор, уолша, функций

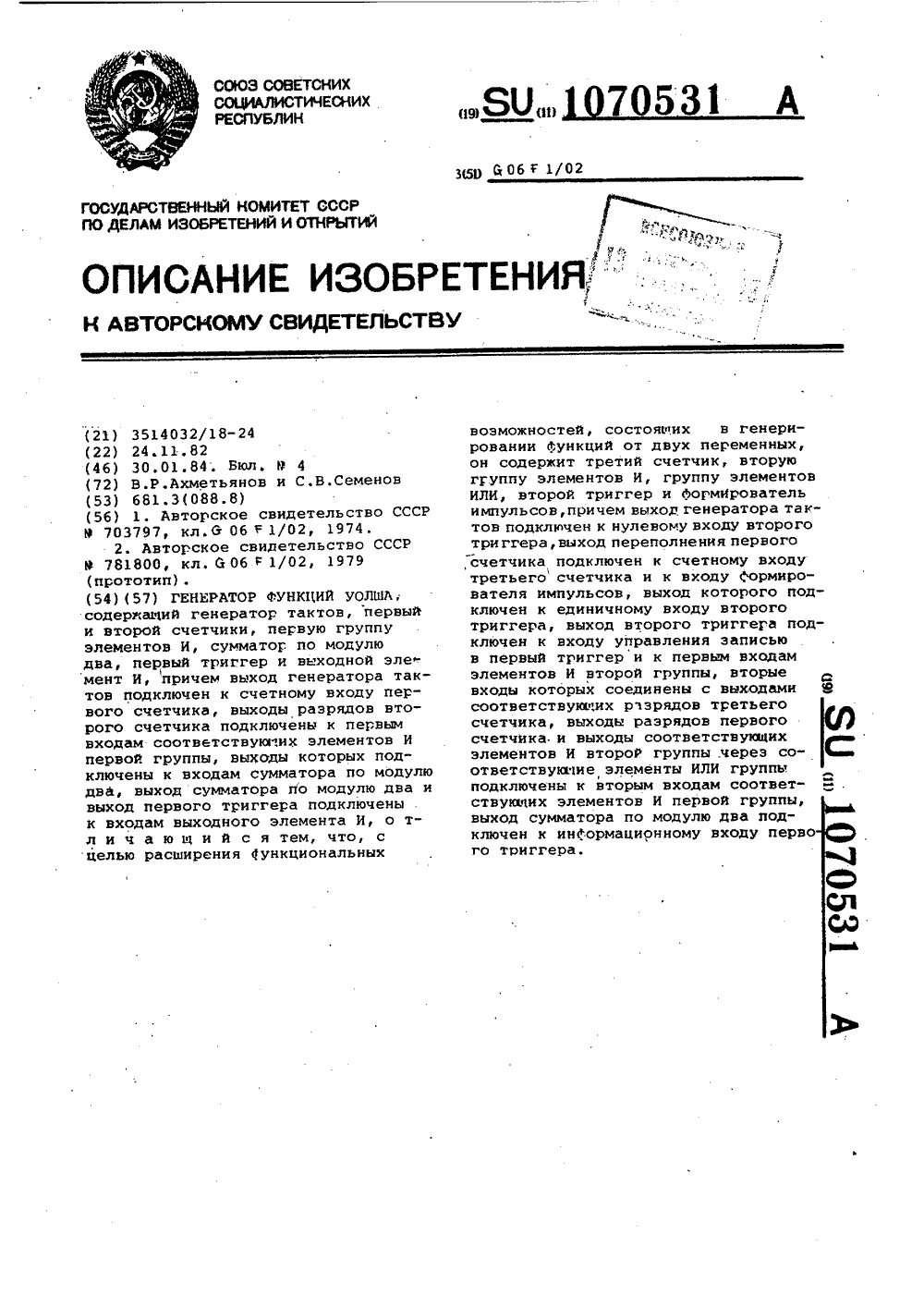

...И первой группы, выход сумйй" тора по модулю два подключен к инФормационному входу первого триггера.На чертеже представлена функциональная схема генератора функций Уолша.Схема содержит первый 1 и второй 2 счетчики, первую группу 3 элементов И, сумматоров 4 по модулю два, генератор 5 тактов, третий счетчик б, вторую группу 7 элементов И, группу 6 элементов ИЛИ, Формирователь 9 им" пульсов, триггеры 10 и 11, элемент И 12.Генератор Функций Уолша от двух ргументов работает в соответствиивыражениемЪ,Ь,ф.Ь 4 Ь) ФСЧ)=(ооХифОьь-л хи-+ -+М(ъйд+с ъл Чи;фффЧа )где сн,си-а. - двоичные цифры кода Грея номера Функции; Х,Х ,фХ 1 УпУ., - двоичйые: цифры кодов первого и второго аргументов соответственно;%,Я Ъ 4(ц)- Функции Уолша от одного...

Номер патента: 1072032

Опубликовано: 07.02.1984

Автор: Авраменко

МПК: G06F 1/02

Метки: генератор, сигналов, уолша

...сигналов. Выход генератора тактовых импульсов подключен к входу счетчика,выходы разрядов которого через элементы И соединены с входами элемента ИЛИ, выход которого подключен квходу сумматора по модулю два, выходкоторого соединен с входом триггера,выход которого является выходом генератора сигналов Уолша 21.Недостатком известного генератораявляется его сложность и низкое быстродействие.Цель изобретения - упрощение иповышение быстродействия генераторасигналов Уолша.Поставленная цель достигается 40тем, что генератор сигналов Уолша,содержащий генератор тактовых импульсов, п -разрядный счетчик (2число генерируемых сигналов Уолша),элемент ИЛИ и выходной триггер, 45причем выход генератора тактовыхимпульсов подключен к входу счетчикай...

Номер патента: 1072033

Опубликовано: 07.02.1984

Автор: Манучарьян

МПК: G06F 1/02

Метки: генератор, функциональный, цифровой

...в регистрах точность вычисления значений Функции 55 однозначно зависит от слагаемого в выражении (1), Значение числа сдвигов считается рациональным, если погрешность вычисления минимальная. Погрешность вычисления является результатом недокоррекции слагаемым у /2 ф так как величина меняется уи-,Фкратно двум и остатки возрастают . вследствие многократных вычислений. Задаваясь значением числа сдвигов-1, погрешность возрастает еще интенсивнее, причем значения функцийуменьшаются по сравнению с точнымизначениями С 21.Однако известное устройство, приочевидной простоте, имеет ограниченную точность воспроизведения функции,так как в нем использовано одноединственное значение числа сдвиговцифрового кода в сторону младшихразрядов.Целью...
