Генератор треугольных функций

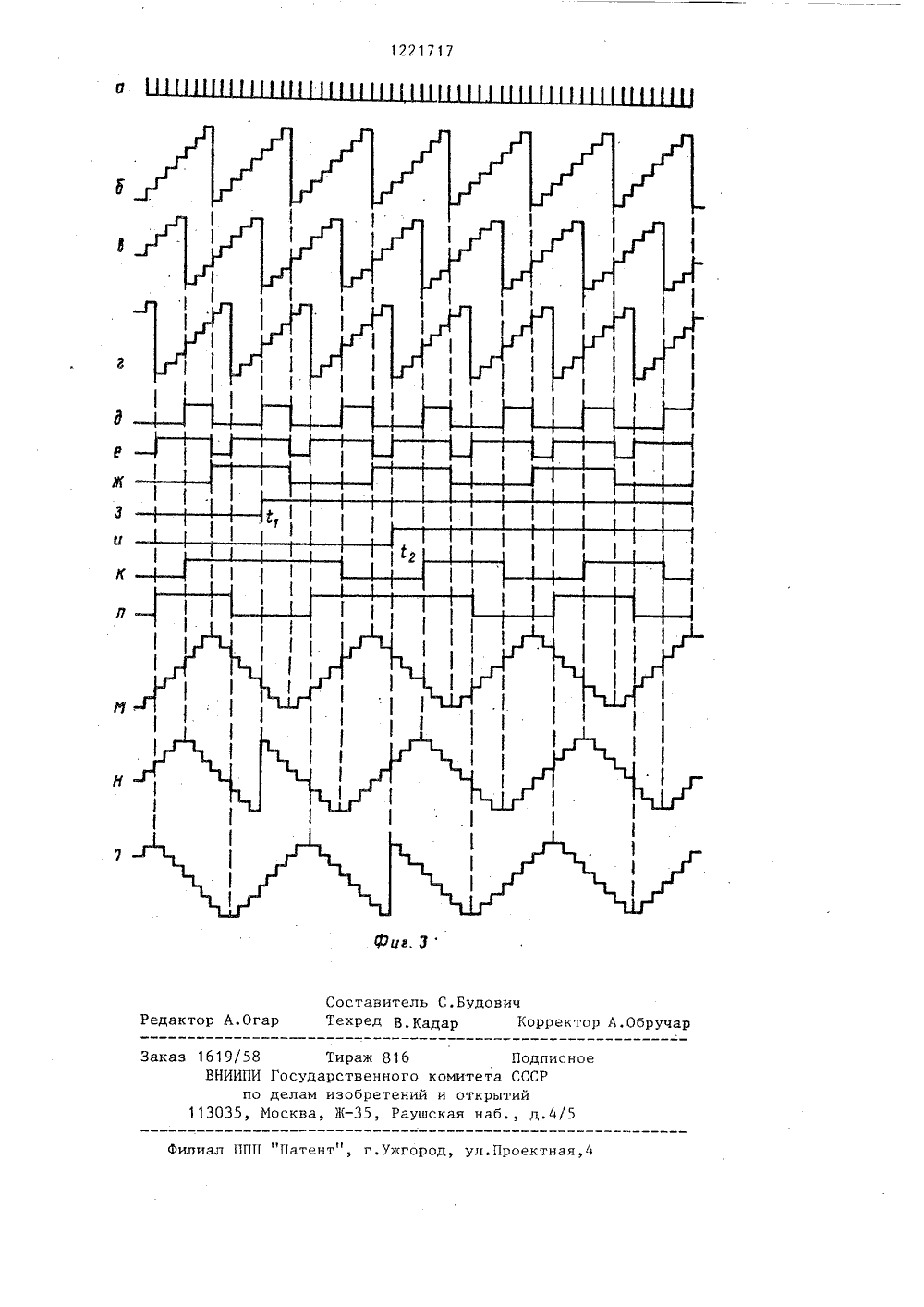

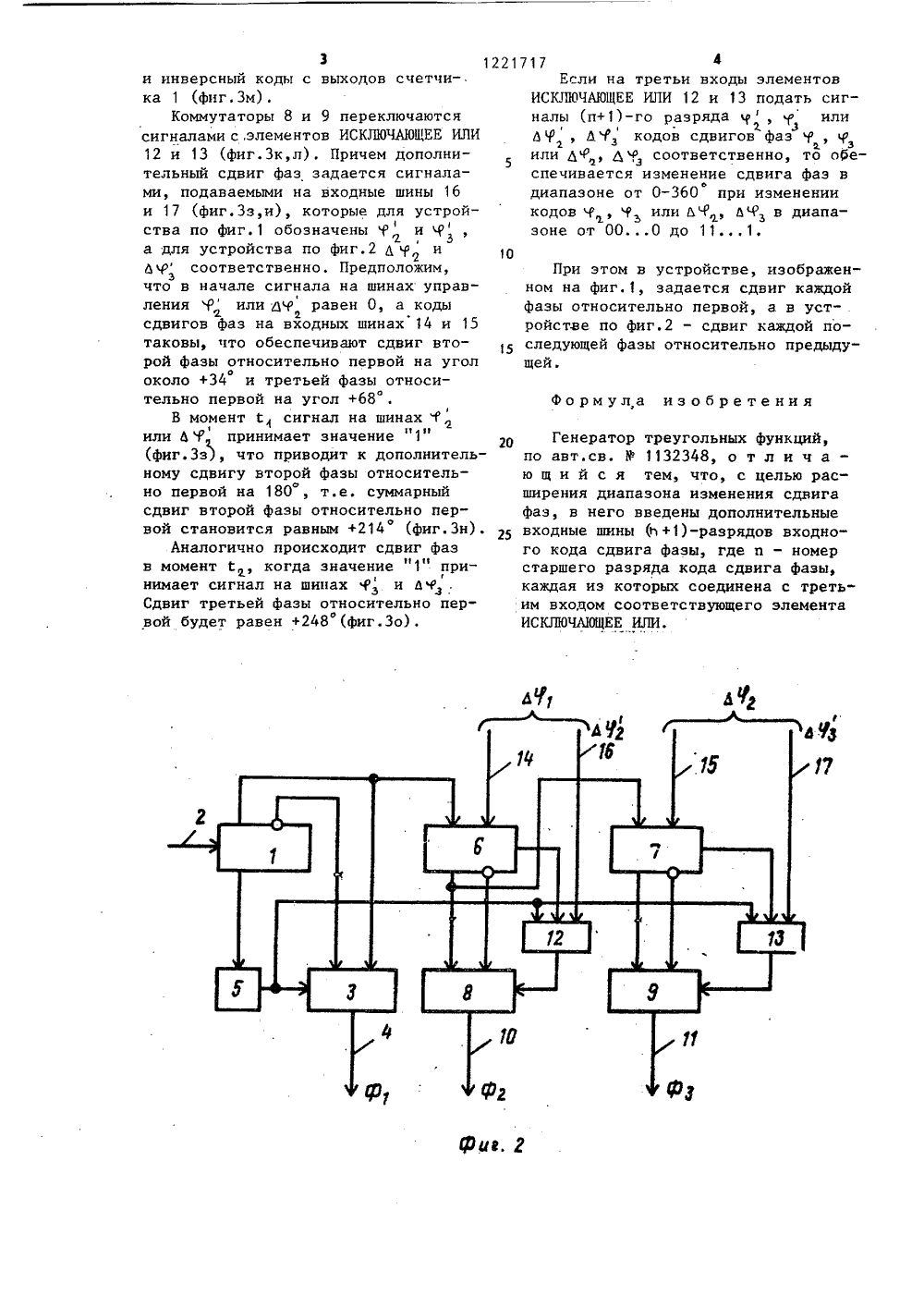

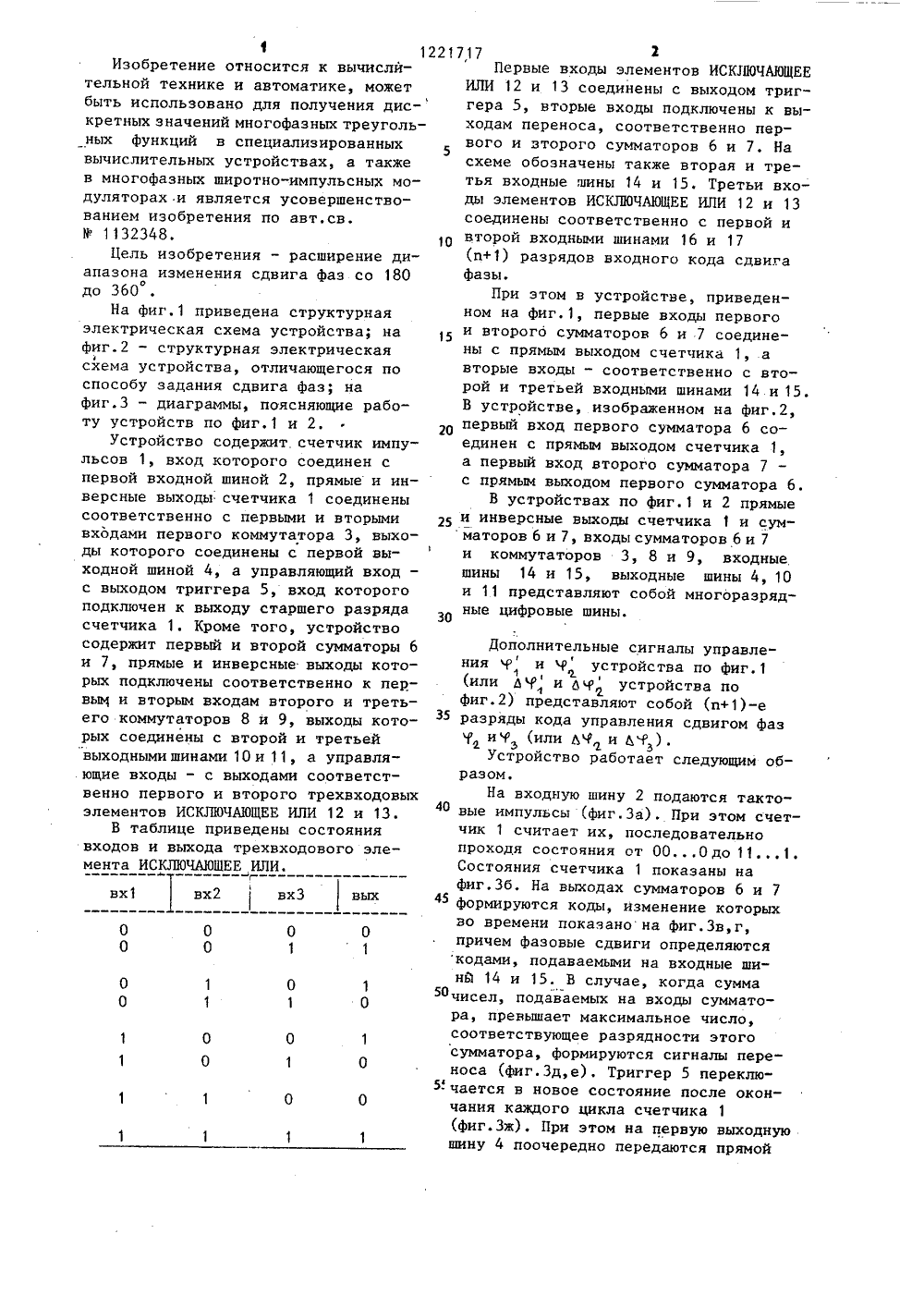

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) 111) 21 В 12Ленина политех 50-летия Велиалистической реорден тут и й соц ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Киевскийнический инсткой Октябрьскволюции(54) ГЕНЕРАТОР ТРЕУГОЛЬНЫХ ФУНКЦИЙ(57) Изобретение относится к вычислительной технике и автоматике и может быть использовано для получения 14 Н 03 К 4/02, Н 03 В 27/00, С 06 Р 02 дискретных значении многофазных треугольных функций, например, в многофазных широтно-импульсных модуляторах. Цель изобретения - расширениедиапазона изменения сдвига фаз от180 до 360 , Устройство содержитсчетчик импульсов 1, входные 2, 14,15 и выходные 4, 10, 11 шины, коммутаторы 3,8,9, триггер 5, сумматоры6,7, трехвходовые.злементы ИСКЛЮЧАЮЩЕЕ ИЛИ 12, 13; третьи входы элементов 12,13 соединены с входнымишинами (и+1)-разрядов входного кодасдвига фазы 16, 17, Представлены дваварианта устройства, Первое позволяет задавать сдвиг каждой фазы относительно первой, а второе - сдвигкаждой последующей фазы относительнопрецьщущей. 3 ил.вых вх 2 вхЗ вх 1 0 0 0 О 1Изобретение относится к вычислительной технике и автоматике, может быть использовано для получения дис- кретных значений многофазных треугольных Функций в специализированных вычислительных устройствах, а также в многофазных широтно-импульсных модуляторах и является усовершенствованием изобретения по авт.св.Ф 1132348.Цель изобретения - расширение диапазона изменения сдвига фаз со 180 до 360На фиг.1 приведена структурная электрическая схема устройства; на фиг.2 - структурная электрическая схема устройства, отличающегося по способу задания сдвига фаз; на фиг.З - диаграммы, поясняющие работу устройств по фиг. 1 и 2.Устройство содержит счетчик импульсов 1, вход которого соединен с первой входной шиной 2, прямые и инверсные выходы счетчика 1 соединены соответственно с первыми и вторыми входами первого коммутатора 3, выходы которого соединены с первой выходной шиной 4, а управляющий вход - с выходом триггера 5, вход которого подключен к выходу старшего разряда счетчика 1. Кроме того, устройство содержит первый и второй сумматоры 6 и 7, прямые и инверсные выходы которых подключены соответственно к первьпч и вторым входам второго и третьего коммутаторов 8 и 9, выходы которых соединены с второй и третьей выходными шинами 10 и 11, а управляющие входы - с выходами соответственно первого и второго трехвходовых элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 12 и 13.В таблице приведены состояния входов и выхода трехвходового элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,2217,1 72Первые входы элементов ИСКЛЮЧАЮЩЕЕИЛИ 12 и 13 соединены с выходом триггера 5, вторые входы подключены к выходам переноса, соответственно первого и второго сумматоров 6 и 7. Насхеме обозначены также вторая и третья входные шины 14 и 15. Третьи входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 12 и 13соединены соответственно с первой ивторой входными шинами 16 и 17(и+1) разрядов входного кода сдвигафазы.При этом в устройстве, приведенном на фиг.1, первые входы первогои второго сумматоров 6 и 7 соединены с прямым выходом счетчика 1, авторые входы - соответственно с второй и третьей входными шинами 14 и 15.В устройстве, изображенном на фиг.2,первый вход первого сумматора 6 соединен с прямым выходом счетчика 1,а первый вход второго сумматора 7с прямым выходом первого сумматора 6.В устройствах по фиг. 1 и 2 прямые25 и инверсные выходы счетчика 1 и сум маторов 6 и 7, входы сумматоров 6 и 7и коммутаторов 3, 8 и 9, входные.шины 14 и 15, выходные шины 4, 10и 11 представляют собой многоразрядЗ 0 ные цифровые шины. Дополнительные сигналы управления р и 9 устройства по фиг. 1(или д и бР устройства пофиг.2) представляют собой (и+1)-е З 5 разряды кода управления сдвигом фазз или" зУстройство работает следующим образом.На входную шину 2 подаются такто вые импульсы (фиг,За). При этом счетчик 1 считает их, последовательнопроходя состояния от 000 до 111.Состояния счетчика 1 показаны нафиг.Зб. На выходах сумматоров 6 и 7 45формируются коды, изменение которыхво времени показано на фиг.Зв,г,причем фазовые сдвиги определяютсякодами, подаваемыми на входные шинй 14 и 15. В случае, когда сумма 50 чисел, подаваемых на входы сумматора, превышает максимальное число,соответствующее разрядности этогосумматора, формируются сигналы переноса (Фиг.Зд,е). Триггер 5 переклю. чается в новое состояние после окончания каждого цикла счетчика 1(фиг.Зж). При этом на первую выходнуюшину 4 поочередно передаются прямой3 12 и инверсный коды с выходов счетчи-. ка 1 (фиг.Зм).Коммутаторы 8 и 9 переключаются сигналами с,элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 12 и 13 (фиг.Зк,л). Причем дополнительный сдвиг фаз задается сигналами, подаваемыми на входные шины 16 и 17 (фиг.Зз,и), которые для устрой ства по фиг.1 обозначены 1 и 9 а для устройства по фиг.2 Д 1 и Др соответственно. Предположим,зчто в начале сигнала на шинах управления Р или ау равен О, а коды2. йсдвигов фаз на входных шинах 14 и 15 таковы, что обеспечивают сдвиг второй фазы относительно первой на угол около +34 и третьей фазы относительно первой на угол +68.3В момент й сигнал на шинах Р или Д Ч принимает значение "1" (фиг.Зз), что приводит к дополнительному сдвигу второй фазы относительно первой на 180 , т.е. суммарный сдвиг второй фазы относительно первой становится равным +214 (фиг,Зн).Аналогично происходит сдвиг фази и в момент С, когда значение 1 при 1/ нимает сигнал на шинах Р и дч Сдвиг третьей фазы относительно первой будет равен +248(фиг.Зо). 21717 4Если на третьи входы элементовИСКЛ 10 ЧАЮЩЕЕ ИЛИ 12 и 13 подать сигналы (и+1)-го разряда у , 1 или3Д 9 , Д кодов сдвигов фаз23й.или Д Р 2, Д Рз соответственно, то обеспечивается изменение сдвига фаз вдиапазоне от 0-360 при изменениикодов Ч, Р или д 1, дЧ в диапазоне от 000 до 111.1 ОПри этом в устройстве, изображенном на фиг. 1, задается сдвиг каждой фазы относительно первой, а в устройстве по фиг.2 - сдвиг каждой последующей фазы относительно предыдущей.Формул,а изобретенияГенератор треугольных функций,по авт.св. В 1132348, о т л и ч аю щ и й с я тем, что, с целью расширения диапазона изменения сдвига фаз, в него введены дополнительные входные шины Ь +1)-разрядов входного кода сдвига фазы, где и - номер старшего разряда кода сдвига фазы, каждая иэ которых соединена с третьим входом соответствующего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ.1221717 Составитель С.Будовиедактор А.Огар Техред Н,Кадар ректор Л,Обру аказ ал ППП Патент, г.ужгород, ул.Проектная,19/58 Тираж 81 НИИПИ Государственно по делам изобрете 035, Москва, Ж, РПодписио комитета СССРий и открытийушская наб., д,4/5
