G06F 1/02 — генераторы цифровых функций

Номер патента: 826324

Опубликовано: 30.04.1981

Авторы: Гаспарян, Карапетьян

МПК: G06F 1/02

Метки: 826324

...количество)аппаратуры для вычисления Функции.в предлагаемом устройстве при точности не хуже 10 или 2 ф: Дляэкономичности и обеспечения даннойточности разрядность аргумента(и+ щ)=17 делится следующим образом:и= 1 о и а=7.Для этого случая определим значения функции уы и х с помощью вычисления в предлагаемом устройстве и 40сравним со значением из книги Семизначные таблицы тригонометрических функций" Л.С. Хренова.Значение аргумента в интервале0 х/2 делится на 2 частей . 45-/21 =0,001534 рад. =517 ; а каждый из этих интервалов разделен н2 " частей2/2 = 0,000012 рад 2,5 ,Например, - = ь 1 и 25300равен по данному сопосбу 0,4234088,а по таблице 0,4234090, следовательно, ду= 0,4234090 - 0,4234088=2 10Таким образом, такое разделениевполне...

Номер патента: 830356

Опубликовано: 15.05.1981

Авторы: Ведерников, Кондаков

МПК: G06F 1/02

Метки: генератор, гиперболической, функциивремени

...триггера 7. Триггер 7, выход которого является выходом 8 40 генератора, подключен вторым входом к входу инвертора б и к выходу блока 3. Вторая группа входов блока 3 соединена с выходами разрядов второго счетчика 2, счетный вход которого является входом 9 синхронизации генератора. Счетный вход счетчика 1 подключен к выходу источника 10 импульсов опорной частоты. Триггер 7 выполнен в виде В 5-триггера, первый и второй входы которого соответственно являются В-входом и 5-входом.Генератор работает следующим образом.Перед началом работы счетчики 1 и 2 обнулены, на выходе блока 3 55 имеется единичный сигнал (коды равны), который подается на второй вход триггера 7. Дешифратср 4 имеет на выходе нулевой сигнал, если код й на выходе счетчика 1 не...

Номер патента: 830357

Опубликовано: 15.05.1981

Авторы: Велигурский, Кукареко, Новиков

МПК: G06F 1/02

Метки: генератор, потокаимпульсов, случайного

...сравными вероятностями появления единици нулей3Р(1) = Р(0) =,2",где Р (1) и Р(0) - вероятности появления1 и 0 соответственйона выходе )-го датчика 2.Датчик 3 генерирует 1, если на его прямом выходе присутствует высокий потенциал и наоборот, датчик 2 генерирует О,если на прямом выходе низкий потенциал,а на инверсном - высокий, Вероятность одновременного появления 1 на тех входахьПосле вычисления всех Р,% водятся вычисления положител гцений ЬР( Ы,а по ним соотв кодов 1 Ь й для каждого 1-го следующим образом.М) произных прираетствующихинтервала Вычисляется- Р", (Ь 1),где Р (Д - 3 форное по начение, вычисленмуле (2);Р ( ДМ) - пересчетное значение условной вероятности для (1-1)- 50го интервала, формула вычисления которого приведена ниже. По...

Номер патента: 832550

Опубликовано: 23.05.1981

Авторы: Бажанов, Бархоткин, Васильченко, Векленко, Вернер, Пономарев

МПК: G06F 1/02, G06F 17/10

Метки: генера-top, функциональный, цифровой

...который в зависимости откода, записанного в триггере реверса, работает на сложение или вычитание,Двоичный код с выхода реверсивного счетчика 7 управляет умножителем 11 частоты, на тактовый входумножителя частоты поступают входные импульсы.Выходные импульсы умножителя частоты следуют с частотой, прямо пропорциональной коду управления.Выходные импульсы поступают на тактовый вход реверсивного счетчика 12,работающего на сложение или вычитание. 60Цифровой функциональный генератор,содержащий делитель частоты, блокпамяти, первый и второй дешифраторы,первый реверсивный счетчик, группу65 элементов И, два элемента ИЛИ,управляющему входУ блока памяти 21.Однако описанный цифровой функциональный преобразователь обладает ограниченной точностью...

Номер патента: 834685

Опубликовано: 30.05.1981

Авторы: Ахметов, Гусев, Маслов, Пелевин

МПК: G06F 1/02

Метки: генератор, развертки, цифровой

...линейную развертку подуглом сС= К. 2х = 2 рй соя К 2"у = 2 Р в 1 п К 2где с - дискретное время изменениярадиуса,о - дискретное время измененияаргумент а, 45Р - число разрядов радиуса,и - число разрядов аргумента,К - коэффициент (1-2 6,К - коэффициент (1-2 И),Устройство работает следующим образом,(3) На синхронизирующий вход счетчика 1 аргумента поступают счетные импульсы.с частотой Г. Разряды с первого ,по (и-ий счетчика 1 аргумента задают значение аргумента в пределах 0-45 , а единица К-го разряда опре. деляет величину очередного интервала аппроксимации функций синуса и косинуса. Период .заполнения К млад ших разрядов с первого по (К)-ый, равный 2 К/Гт, определяет период формирования функций на одном интервале аппроксимации,...

Номер патента: 836633

Опубликовано: 07.06.1981

Авторы: Баканович, Горлова, Орлов

МПК: G06F 1/02

Метки: датчик, случайных, чисел

...еи распределением инсмены адреса),этот счетчик можеттервалов между импу ь аов между импульсами. быть выполнен точно по схеме первого Вторая группа разрядныхторая группа разрядных выходов счетчика (т.е. работающим на вычита- К-го адреса блока 6памяти задает код ние), но во-первых, на выходеэтого параметра Г или (что то ж ) счетчика 5 появляется импульсный сиг о код коэффициента с, пересчета счетнал, а во-вторых, этим сигналом обес- чика 5 импульсов работающера отающего в релвпечивается восстановление кода 1 вк еля частоты. тот код посту- счетчике 5. пает на второи вход счетчика 5 имчБлок 6 памяти предназначен для пульсов, а на третий вход этого же хранения и выдачи по запросам кодиро счетчйка с генератора 4 счетных имванной информации в...

Номер патента: 840853

Опубликовано: 23.06.1981

Авторы: Деркунов, Украдыженко

МПК: G06F 1/02

Метки: генератор, функциональный, цифровой

...сформируется импульс, который произведет начальную установку распределителя 7 и регистра 9 октантов, Распределитель 7 представляет собой управляемый реверсивный сдвигающий регистр, Шаг сдвига зависит от шага квантования аргументаФункций и задается кодом с блока 3управления. На счетный вход распределителя 7 поступает равномерная импульсная последовательность. Импульсы, представляющие 0-1 переходы разрядов распределителя 7, поступают на адресные шины блока 8 памяти, Импульсы, длительностькоторых равна длительности одного октанта, с выхода кольцевого регистра 9о;".актов объединяются схемами дизьюнкцни, сигналы с которых управляют работой коммутатора 10 колов и преобразозначение определяется количеством им(8): О . Ви (Ц )...

Номер патента: 840854

Опубликовано: 23.06.1981

Авторы: Гаипназаров, Кондратов

МПК: G06F 1/02

Метки: генератор, уолша, функций

...и 13, входы девятого элемента ИЛИ 22 подключе 4ны к выходам компараторов 7 - 10, 12и 13; входы десятого элемента ИЛИ 23соединены с выходами компараторов 6, 79 и 11-13, входы одиннадцатого элемента ИЛИ 24 подключены к выходам.компараторов 6,7 и 9-13, а входы две;надцатого элемента ИЛИ 25 подключенык выходам компараторов 6-13,Работает генератор функций Уолшаследующим образом, С помощью генера5 840 тора 1. формируется первое (опорное) гармоническое напряжение О,Ф) О,( = О 6 и Ф 1 где ц, - амплитуда;участота; т - время.Затем формируется второе гармоническое напряжение путем сдвига с помощью элемента 2 первого напряжения на время,: равное периоду Т;, генерируемой функции Уолша наибольшей частотыо,й) = о(-),причем для выполнения равенства 15...

Номер патента: 840855

Опубликовано: 23.06.1981

Авторы: Тимошков, Якушин

МПК: G06F 1/02

Метки: генератор, случайных, чисел

...номиналом источника опорного напряжения, величина которого сбольшой точностью повторяется на инвертирующем входе операционного усилителя 4, и резистором, подключенным к инвертирующему входу усилителя 3 .Такое включение источника шума эквивалентно включению последовательно сшумящим диодом генератора тока, обеспе-чивающего высокую стабильность рабочейточки диода при изменении температуры,а также в зависимости от выбранногоэкземпляра шумящего диода. Кроме того,построение генератора шума на основебалансной схемы ( операционного усилителя) обеспечивает лучшую стабильность и помехоустойчивость режима работы источника шума, т.е, невосприимчивость к влиянию на режим работы такихдестабилизирующих факторов, как пульсация источников...

Номер патента: 840856

Опубликовано: 23.06.1981

Авторы: Беломытцев, Бурба, Керножицкий

МПК: G06F 1/02

Метки: генератор, импульсов, случайных

...интервала между импульсами принимает оцно и то же постоянное значение.Блок 9 памяти имеет цва входа. Первыйвхоц - записывающий . Через этот вход вблок поступает послецовательность случайных импульсов, которая запоминается г ранее реализация случайной послецовательности импульсов.Блок 12 дифференцирования дифференцирует поступающие на его вхоц прямоугольные импульсы и формирует на своем выхоце регулярный поток импульсов в ви% Гописанный выше цикл работы устройствавновь повторяется. Таким образом, навтором выкоце устройства на случайно расположенных на временной оси интервалах(О,Т), границыкоторык отмечены метками, будут формироваться потоки импульсов Бернулли с заданными параметрамиМ и Т,Положительный эффект, который цаетизобретение,...

Номер патента: 840857

Опубликовано: 23.06.1981

Авторы: Бурба, Буянова, Левашов, Николаев

МПК: G06F 1/02

Метки: датчик, случайных, управляемый, чисел

...выдачи на блок 8 памяти это свидетельствует о том, что весовые коэффициенты О поцобраны непраю вильно). В группе 7 умножителей осул45 Ществляется Оценка кОМПОНЕнта Х; путемумножения весовык коэффициентов на случайные числа Х, поступающие с выкоцов выкодных устройств 6.Для увеличения разрядности выкоцныхчисел может быть использована часть младшик разрядов датчика равномерно распределенных чисел. Предлагаемый датчик может. быть использован так же как вероятностный н - полюсник, при этом используются лишь выхоаы 1 устройства.Положительный эффект, который цаетпредлагаемое изобретение заключается втом, что оно позволяет, в отдичие от из 3 84,Поставленная цель цостигается тем,что. управляемый датчик случайных чиселдополнительно снабжен...

Номер патента: 840858

Опубликовано: 23.06.1981

Авторы: Коваль, Краковский, Чайковский

МПК: G06F 1/02

Метки: гармоническихфункций, генератор, цифровой

...и второму входу шифратора, третий вход которого подключен к выходу элемента ИЛИ, а выход - к управляющему входу второго коммутатора.На чертеже представлена функциональ ная схема цифрового генератора гармонических функций.Устройство содержит задающий генератор 1 , счетчик 2 аргумента, счетчик 3 ,кввдрантов, шифратор 4, сумматор 5 по25 модулю два, блоки 6 и 7 памяти, коммутаторы 8 и 9, сумматор 10, элемент ИЛИ11.Генератор гармонических функций работает следующим образом. 50На периоде 2 Ч 1, при шаге дискряетизации Ь Х аргумента Х генератор выдаетЙ = 2 = ГМ отсчетов значенийисинуса и косинуса, Два старших разряда кода аргумента х представляются счетчи ком квадрантов 3, а и - 2 младших разрядов - счетчиком аргумента 2. В первом 6...

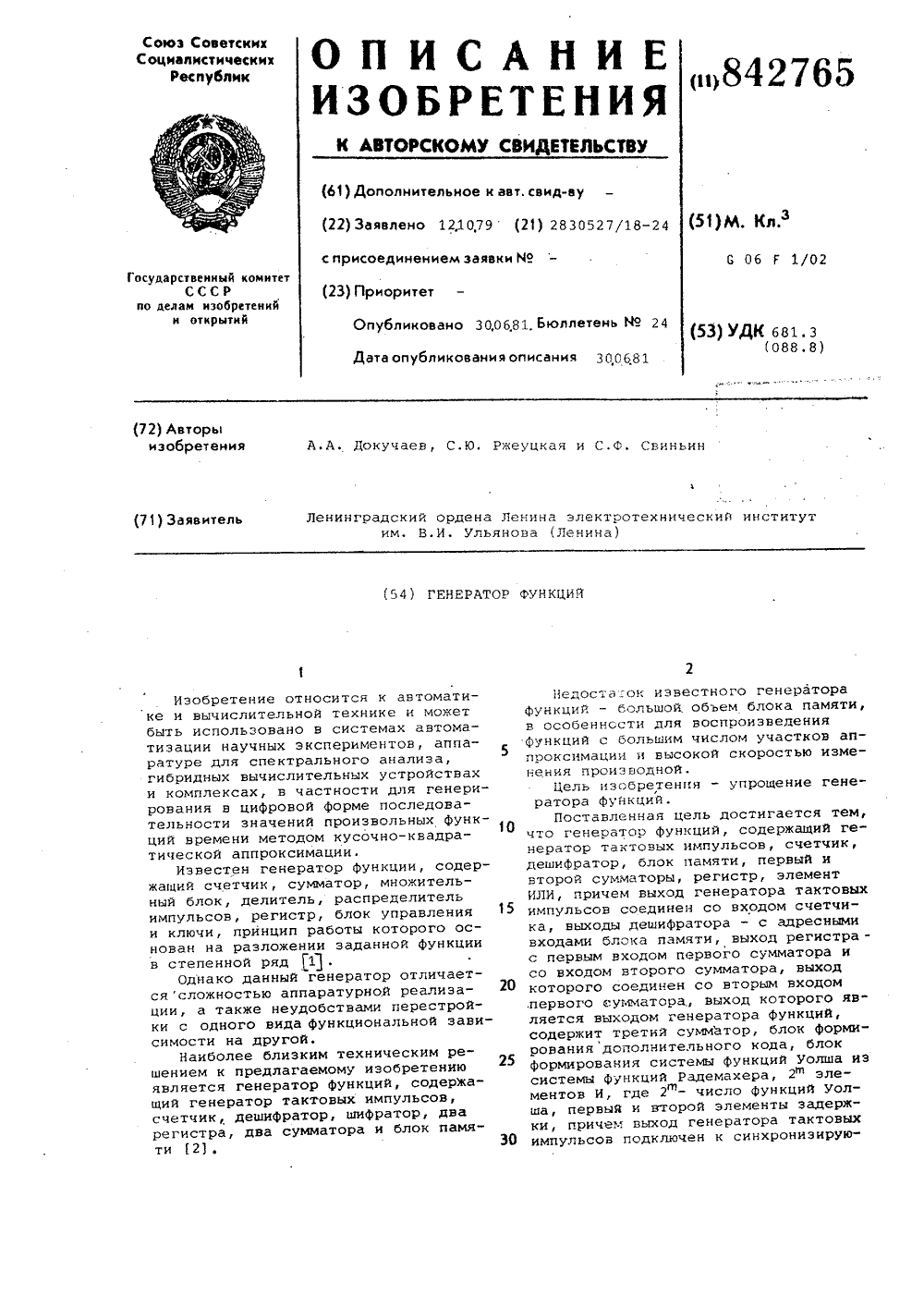

Номер патента: 842765

Опубликовано: 30.06.1981

Авторы: Докучаев, Ржеуцкая, Свиньин

МПК: G06F 1/02

Метки: генератор, функций

...точекна всем кнтервале изменения аргумента;и С - значения базисныхк кФункций Уолша, а,следовательно,и сумма рядаФурье-Уолша остаются неизменнымив пределах каждо=го участка аппроксимации и изменяют свое значение прк пере -ходе от участкак участку.Для интегрирования кусочно-линейной Функции используется метод трапе. ций, и, таким образом, вычисление значений Функции производится по формулеЕ,) 1 ),) ( ) С б) 2)М2 Мгде Г(й;),К(й; ) - значения кусочноквадратической аппроксимирующей функции.Начальные значения функцкк и еепервой производной должны быть заданы, Число точек М выбирается равнымцелой степени числа 2,Устройство работает следующим образом.Вычисление текущего значения Функции производится ка первом сумматоре1 в соответствии с...

Номер патента: 842766

Опубликовано: 30.06.1981

Авторы: Ванина, Галкин, Орехов

МПК: G06F 1/02

Метки: генератор, потокаимпульсов, пуассоновского

...случайное число, равномерно распределенное в некотором фиксиоованном интервале. На выходе цифроаналогового преобразователя 2 образуется аналоговый сигнал, амплитудакоторого пропорциональна сформирован -ному случаиному числу, Синхроннос генератором 1 случайных чисел включается и генератор 8, амплитуда выходного сигнала которого возрастаетпо экспоненциальному закону. Сигналс выхода генератора 8 поступает наодин из входов сумматора 4 и входблока 3 усреднения, на выходе которого Образуется сигнал пропорциональный разности теоретического и текущего средних значений непрерывногослучайного напряжения с равномернымраспределением амплитуд с выхода генератора 8. Этот сигнал поступаетна другой вход сумматора 4, Напряжение на Выходе сумматора 4 с...

Номер патента: 845154

Опубликовано: 07.07.1981

Авторы: Глушан, Щербаков

МПК: G06F 1/02

Метки: времени, генератор, интервалов, равномерно, распределенныхслучайных

...19 со входом к-триггера 21,Вход элемента задержки 30 соединен с первым входом элемента И 28и входом 5-триггера 27 и являетсявходом "Старт" блока управления.Один вход элемента ИЛИ 27 соединенсо входом элемента НЕ 25 и являетсявходом "Стоп" блока управления.втоЯ рой вход элемента ИЛИ 24 соединенс выходом элемента задержки 30,Выход элемента ИЛИ 24 соединен совходом 5 триггера 26, вход К которого соединенсо входом к-тригге 5 ра 27 и выходом элемента НЕ 25.Нулевой выход триггера 26 соединен со вторым входом, элемента И 28,выход которого соединен с первым входом ключа 29, второй вход которого соединен с единичным выходом триггера 27. Третий вход ключа 29 соединен с шиной "земля", а его выход является выходом блока управления,Рассмотрим...

Номер патента: 855647

Опубликовано: 15.08.1981

Авторы: Золотовский, Коробков, Подсвиров, Сергованцев

МПК: G06F 1/02

Метки: генератор, гермонических, сигналов, цифровой

...первой четверти. Переходыиз одной четверти в другую, т. е. через значения аргумента 0 В /2, Фиксируются при помощи дешифратора 12 ииспользуются для переключений двухразрядного счетчика 13, нход которого подключен к выходу дешифратора 12.Младший разряд.днухразрядного счетчи- рка 13 управляет ренерсом счетчика 1,старший разряд определяет интервалывозрастания и убывания генерируемойфункции. Значения функции задаютсячисло-импульсным кодом на выходах элементов И 15 и 16, на выходе элемента И 15 формируется положительное, а на выходе элемента И 16 - отрицательное приращения функции. Наличие или отсутствие импульса (единичное приращение функции) на соответствующем выходе в каждом такте обусловлено работой элементов И, И-НЕ 2-11 и коммутатора....

Номер патента: 857960

Опубликовано: 23.08.1981

Авторы: Александров, Панферов, Якушин

МПК: G06F 1/02

Метки: генератор, случайных, чисел

...считывающего импульсов из-за различия трактов их прохождения и в результате Флуктуаций задержек этихтрактов в зависимости от экземпляровприменяемых микросхем.Наличие же формирователей стробирующего и считывающего импульсов ве- одет к громоздкости схемы, и, какследствие этого, - к снижению.надежности.Цель изобретения - увеличениебыстродействия генератора. 55Цель достигается тем, что считывание состояния счетного триггераосуществляется привязанными к тактовой частоте фронтами мпульсоэ изслучайной последовательности, проти- щвоположными фронтам срабатываниясчетного триггера.Для этого в известный генераторслучайных чисел, содержащий последовательно соединенные источник широко полосного шумового напряжения,...

Номер патента: 857961

Опубликовано: 23.08.1981

Автор: Сергиенко

МПК: G06F 1/02

Метки: базисных, генератор, функций, цифровой

...подключен к .первому входу восьмого сумматора помодулю 2 тактовый вход восьмогоУэсумматора по модулю 2 подключен к второму выходу генератора тактовых импульсов, выходы разрядов с первого по (5-2)-Я (со стороны младших разрядов) восьмого сумматора по модулю 2 подключены к входам блока8преобразования прямого кода в иннерсный, а разрядов (5-1)-го и 5-го - к входам сумматора по модулю дна.На чертеже представлена функциональная схема цифрового генератора базисных функций.Он содержит регистр 1 управляющих сигналов, накопительный сумматор 2, делитель 3 частоты, генератор 4 тактовых импульсов, сумматоры 5-12 по модулю 2 , блок 13 преобразования прямого кода н инверсный, сумматор 14 по модулю два, блок 15 памяти (ПЗУ), коммутаторы 16 и...

Номер патента: 860041

Опубликовано: 30.08.1981

Авторы: Бродовский, Моисеев

МПК: G06F 1/02

Метки: генератор, случайных, чисел

...2 игенератора 5 тактовых импульсов, выход которого подключен ко входуэлемента И 6. Другие входы элементаИб соединены с выходами формирователя 2 и регистра 4 сдвига соответственно.Генератор работает следующим образом.При исправной работе фиг.2 а шумовое напряжение от источника 1 шумапоступает на формирователь 2 случайных импульсов. В момент поступлениятактового импульса формирователь 2формирует нуль или единицу. в зависимости от того четное или нечетноеколичество выбросов шумового напряжения поступило на его вход в промежуток времени между двумя тактовымиимпульсами. При этом вероятность появления единиц и нулей на выходе формирователя равна 0,5. Случайныеимпульсы с его выхода через элемент 30НЕ 3 подаются в регистр 4 для...

Номер патента: 862134

Опубликовано: 07.09.1981

Авторы: Кочемасов, Фадеев

МПК: G06F 1/02

Метки: заданным, законом, изменения, импульсных, последовательностей, фазы, формирования

...что до начала ЛЧМ-сигнала все нако.- пители обнулены и в каждом из них происходит: запаздывание на 1 такт, код Фазы КЧ, сигнала меняется пос 1следующему алгоритму: К= Ос 5(1 -1), 1= 0,1 с 2,3, Юс 1 В случае ограниченной емкости накопителя 10 кода фазы (И=-128) законизменения кода фазы К Ч,; представлен на фиг, 4,а,В моменты переполнения накопителя 10 кода Фазы (1=17,24, 29, 33, 37,40 н т.д. )на выходе разряда переполКения возникают импульсы, которыевместе с первым импульсом, поступающим от генератора 2 синхросигналовна элеМент ИЛИ 11, образуют последовательность, показанную на фиг. 4,б(здесь предполагается, что регистр 4не вносит задержки).Поскольку в данном примере длявсех 1, соответствующих моментам переполнения, условия (3)...

Номер патента: 864274

Опубликовано: 15.09.1981

Авторы: Зенцов, Недосекин, Чернявский

МПК: G06F 1/02

Метки: генератор, ортогональных, функций, цифровой

...к выходу одноразрядногорегистра сдвига и первому входу вто" 4На Фиг. 1 представлена функционнальная схема цифрового генератора ортогональных функций; на Фиг. 2 - кусочно-линейные ортогональные функции.Генератор содержит регистр 1 сдвига номера функции, регистр 2 аргумента, регистр Э сдвига аргумента, одноразрядный регистр 4 сдвига, блок 5 преобразования прямого кода в дополнительный, триггеры бр 7 р сумматор по модулю т 1 ва 8, элемент И 9, блок 1 О Формирования пачек импульсов, .триггер 1, арифметический узел 12, элемент И 13, сумматор по модулю два 14, вход тактовых импульсов 5, выходы 1 б,В предлагаемом генераторе в соот. ветствии с заданным номером вычисляются значения функций Хаара, Шаудера и кусочно-линейных ортогональных функ...

Номер патента: 868734

Опубликовано: 30.09.1981

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G06F 1/02

Метки: генератор, псевдослучайных«, чисел

...отклонение от 0,5, равна 0,00001-0,000001,Таким образом, природа выходныхпсевдослучайных последовательностеймаксимально приближена к истинно случайным числам. Предлагаемый генератор отличается простотой технической реал 1 ации. Удельные аппаратныезатраты на один разряд псевдослучайного числа составляют один элемент И,-элемента ИЛИ,двухвходового сум 2.матора по модулю два, - трехвходовосго сумматора по модулю два, - триггера игенератора равновероятнойдвоичной цифры. Предлагаемый генератор псевдослучайных чисел позволяет 60получать числа по двум каналам.Применение предлагаемого генератора псевдослучайных чисел позволяет повысить точность и достоверность 5 решения задач методом Монте-Карло. Кроме того, подобные устройства позволяют...

Номер патента: 877511

Опубликовано: 30.10.1981

Автор: Баранов

МПК: G06F 1/02

Метки: генератор, циклов

...обозначение Двоичный код клавиш в". тетраде 0110 0113 1000 1001 1010 3011 1100 130 1110 Если нажать клавиши "О" на всех щ тетрадах, то на входах элемента87751ИЛИ 21 будет действовать двоично-десятичный код вида011.0. 0110, 01 10. 1 6установкой на клавишном устройствеблока 4 начального десятичного кода5В первом цикле работы .устройства триггер 8 находится в единичном, а триггер 9 - в нулевом состоянии. Дво" ично-десятичный код с выхода блока 4 настройки, определяющий частоту гене рируемых циклов, через элементы И 12 и ИЛИ 19 поступает на вход сумматора 6, где складывается с единицей младшего разряда младшей тетрады, поступающей на другой вход сумматора с соответствующего выхода распределителя 2. С выхода .сумматора увеличенный на единицу...

Номер патента: 894692

Опубликовано: 30.12.1981

Авторы: Докучаев, Зенцов, Свиньин

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...сумматора, выходы сумматора являются выходами цифрового генератораФункций, выходы дешифратора подключены к управляющим, а выходы блокапамяти - к информационным входам коммутатора, выходы которого подключены5 8246 чение разности Ь 1, соответствующее установленному на счетчике номеру участка аппроксимации.Производится переменожение по ( 2 ) младших разрядов аргумента х и раз" ности ь , и затем в сумматоре 9 образуется искомое значение аппроксимирующей кусочно-линейной Функции у(х),1Таким образом, в предлагаемом устройстве по сравнению с известным объ" емом памяти уменьшается ровно,в два раза..Формула изобретения Цифровой генератор функций, содержащий регистр старших и регистр младших разрядов аргумента, дешифратор, блок памяти, блок...

Номер патента: 898407

Опубликовано: 15.01.1982

Авторы: Боброва, Киселев, Потапенко, Снегурова, Якубовский

МПК: G06F 1/02

Метки: генератор, процесса, случайного

...вероятности к(х50 х к) для разных 7 .1 ь 1Запуская датчик 1 случайного сиг-.нала, получаем на выходе его первыйчлеи равномерной случайной выборкинапряжения х 1, который поступает напервый вход блока 2 сравнения и согласно первоначальному положению,ключа 3 на вход элемента 4 памяти и блока 8 развертки. С выхода элемента 4памяти напряжение х поступает навторой вход функциойального преобра 60 зователя 9, а с выхода блока 8 развертки снимается напряжение, пропорциональное значению параметра г двумерной плотности вероятностии(х,х ,) и поступает на первый65 вход функционального иреобразователя 9, на третьем входе которого будет нулевое напряжение согласно первоначальному положению ключа 5.С выхода функционального преобразователя...

Номер патента: 902022

Опубликовано: 30.01.1982

Авторы: Рубчинский, Серебриер, Трахтенберг

МПК: G06F 1/02, G06F 17/17

Метки: генератор, функциональный

...вход стробирования делителя 5 частоты подается разрешение на запись управляющего кода коэффициента деления.Таким образом, из блока 8 памятив блок 3 вычитания выдается код (х 1) ординаты узловой точки первого участка аппроксимации генерируемой Функции, при этом импульсы с выхода генератора 1 не поступают на счетный вход сметчика 6, С информационных выходов блока 3 разность кодов (х 1) и т.(хо) устанавливает коэффициент передачи делителя 5 частоты. Задним7 9020 фронтом импульса с выхода обнуления блока 3 элемент И 2 открывается и импульсы с выхода генератора 1 через делитель 5 начинают поступать на счетчик 6. Выходной код счетчика 6 преобразуется преобразователем 7 в выходной сигнал.При совпадении кода счетчика 6 и кода Г(х ) на выходе...

Номер патента: 930310

Опубликовано: 23.05.1982

Авторы: Нестеренко, Шпильберг

МПК: G06F 1/02

Метки: генератор, кодовых, перестраиваемой, последовательностей, структурой

...схема генератора кодовых последовательностей с перестраи где- номер разряда (триггера), на ваемой структурой представлена на чер- вход которого через соответствующий теже. Он содержит Отриггеров 1 - 5, . элемент И поступает сигнал с данного , П (и - 1)/2 коммутаторов 6-17, и -2коммутатора; элементов И 18 - 20. Р .номер триггера, к которому подГенератор работает следующим обра о ключен вход этого коммутатора.Значения С образуют матрицу3 Р О О 2 0 0 4 0 0 п С( Сп п 4 С 1последовательности, Матрицу С можновыбрать(4) П игнала Су данныйна выход сигнал) или инверсногоР-го триггера,коммутатора в ствием пропуска при Су = 1) выход коммутатор с прямого ( (пРи С Р = .т. е, сйгнал-том такт различными способами, что и позволяет генерировать М...

Номер патента: 932478

Опубликовано: 30.05.1982

Автор: Зенцов

МПК: G06F 1/02

Метки: генератор, ортогональных, функций, цифровой

...8по модулю два, элемент И 9, блок 10формирования пачек импульсов, тактовый вход 11 генератора, дополнительный блок 12 преобразования прямогокода в дополнительный, множительныйблок 13, выходы 14-17 генератора.Система ненормированных, трехзначных ортогональных функций Хаара Н 1(х),+ - .,) Система треугольных кусочно-линейных функций Ваудера. состоит из функций с максимальным значением 1 и определяется следующим образом, 5 оо(х) = Но(х) о(х).= х2 (х 2 р,-) при х= Р (х)= (х)= р 1 ( р-" ) пр еЕпри хбР Ч (х) Чр(х) 4 (х Р) (2 р-Х), хб Рр рФ 1О хЕРрРр = 1,2й;= 0,12 -1, = 2 Р "+ 1 Первые девять функций системы кусочно-квадратических функций приведены на фиг. 2.В рассматриваемом генераторе номер Й кодируется цлым двоичным числом с(1, с,.,...

Номер патента: 935935

Опубликовано: 15.06.1982

Авторы: Кийло, Кондрашов

МПК: G06F 1/02

Метки: генератор, кода, морзе

...На выходе схемы сброса 20появляется остроконечный импульс, который поступает на вину начальной 5установки распределителя 2, приводяего в исходное состояние, на управляющий триггер 22, изменяя его состояние так, что генератор 3 снова получает возможность генерировать импуль Осы, запускающие коммутатор 4 знаковых ячеек, на счетчик знаков 21, регистрируя окончание Формирования первого знака, на шину начальной установки второго распределителя 27; на 15один из входов триггера 29, изменяяего состояние так, что распределитель 2 по входу управления блокируется и остается в исходном состоянии,распределитель 27 начинает работать, 20поскольку на его вход через открытыйэлемент И 26 поступают тактовые импульсы от генератора 1.Выбранный импульс с...

Номер патента: 941974

Опубликовано: 07.07.1982

Автор: Рубинштейн

МПК: G06F 1/02

Метки: генератор, последовательности, псевдослучайной

...же периода Ь. Формируемая псевдослучайная последовательность снимается с выхода 4 фильт ра 3.Выходы регистра 5 сдвига соединены со входами блоков 6 и 7, каждый из которых содержит группы ключей 8 и блоков 9 суммирования, выходы ко торых соединены со входами сумматора 10.В предлагаемом генераторе в отличие от известных методов фильтрации, когда в каждом такте вырабатывается сигнал, пропорциональный количеству совпавших элементов при фильтрации, предлагается в каждом такте вырабатывать в согласованном масштабе сигналы, пропорциональные количеству как совпавших, так и несовпавших элементов и вычитать второй сигнал из первого. В результате образуется периодическая упорядоченная последовательность 9 -уровневых (03) сигналов с двухуровневой и...
