Устройство для контроля параметров трансформаторов

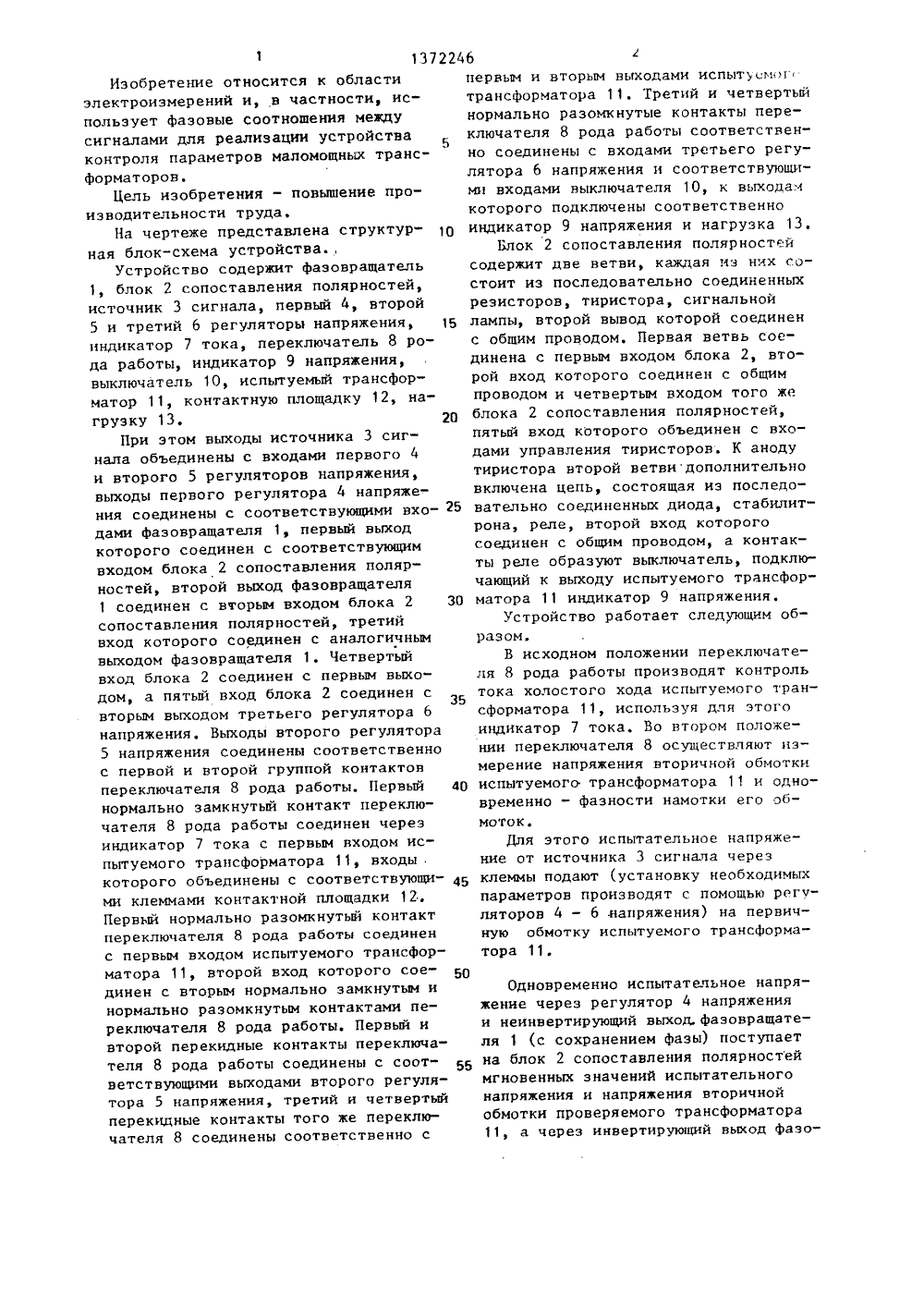

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 13722 О 1 К 25 00 ПИСАНИЕ ИЗОБРЕТЕНИ.Рябинин ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К А ВТОРСКОМУ СВИДЕТЕЛЬС(56) Авторское свидетельство СССР У 226723, кл. С 01 К 25/00, 1969,Авторское свидетельство СССР394731, кл. С 01 К 25/00, 1972.(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРРОВ ТРАНСФОРМАТОРОВ(57) Изобретение относится к области электроизмерений и позволяет повысит производительность труда, Устройство содержит фазовращатель 1, источник 3 сигнала и индикаторы 7 и 9 тока и напряженияВведение блока 2 сопоставления полярностей, регуляторов 4-6 напряжения, переключателя 8 рода работы, выключателя 10 и нагрузки 13 позволяет производить только одну установку проверяемого объекта в кон тактную площадку 12. Кроме того, сов мещаются контрольные операции, что Т- повышает быстродействие устройства.113722Изобретение относится к областиэлектроизмерений и, в частности, использует фазовые соотношения междусигналами для реализации устройстваконтроля параметров маломощных трансформаторов.Цель изобретения - повышение производительности труда,На чертеже представлена структурная блок-схема устройства.,Устройство содержит фаэовращатель1, блок 2 сопоставления полярностей,источник 3 сигнала, первый 4, второй5 и третий 6 регуляторы напряжения, 16индикатор 7 тока, переключатель 8 рода работы, индикатор 9 напряжения,выключатель 10, испытуемый трансформатор 11, контактную площадку 12, нагрузку 13. 20При этом выходы источника 3 сигнала объединены с входами первого 4и второго 5 регуляторов напряжения,выходы первого регулятора 4 напряжения соединены с соответствующими вхо Ьдами фаэовращателя 1, первый выходкоторого соединен с соответствующимвходом блока 2 сопоставления полярностей, второй выход фазовращателя1 соединен с вторым входом блока 2 30сопоставления полярностей, третийвход которого соединен с аналогичнымвыходом фазовращателя 1. Четвертыйвход блока 2 соединен с первым выходом, а пятый вход блока 2 соединен свторым выходом третьего регулятора 6напряжения. Выходы второго регулятора5 напряжения соединены соответственнос первой и второй группой контактовпереключателя 8 рода работы. Первый 40нормально замкнутый контакт переключателя 8 рода работы соединен черезиндикатор 7 тока с первым входом испытуемого трансформатора 11, входыкоторого объединены с соответствующими клеммами контактной площадки 12,Первый нормально разомкнутый контактпереключателя 8 рода работы соединенс первым входом испытуемого трансформатора 11, второй вход которого соединен с вторым нормально замкнутым инормально разомкнутым контактами переключателя 8 рода работы. Первый ивторой перекидные контакты переключателя 8 рода работы соединены с соответствующими выходами второго регулятора 5 напряжения, третий и четвертыйперекидные контакты того же переключателя 8 соединены соответственно с 46первым и вторым выходами испытмог трансформатора 11Третий и четвертый нормально разомкнутые контакты переключателя 8 рода работы соответствен" но соединены с входами третьего регулятора 6 напряжения и соответствующими входами выключателя 10, к выходам которого подключены соответственно индикатор 9 напряжения и нагрузка 13Блок 2 сопоставления полярностей содержит две ветви, каждая иэ них состоит из последовательно соединенных резисторов, тиристора, сигнальной лампы, второй вывод которой соединен с общим проводом. Первая ветвь соединена с первым входом блока 2, второй вход которого соединен с общим проводом и четвертым входом того же блока 2 сопоставления полярностей, пятый вход которого объединен с входами управления тиристоров. К аноду тиристора второй ветвидополнительно включена цепь, состоящая иэ последовательно соединенных диода, стабилитрона, реле, второй вход которого соединен с общим проводом, а контакты реле образуют выключатель, подключающий к выходу испытуемого трансформатора 11 индикатор 9 напряжения.Устройство работает следующим образом.В исходном положении переключателя 8 рода работы производят контроль тока холостого хода испытуемого трансформатора 11, используя для этого индикатор 7 тока. Во втором положении переключателя 8 осуществляют измерение напряжения вторичной обмотки испытуемого трансформатора 11 и одновременно - фазности намотки его обмоток.Для этого испытательное напряжение от источника 3 сигнала через клеммы подают (установку необходимых параметров производят с помощью регуляторов 4 - 6 .напряжения) на первичную обмотку испытуемого трансформатора 11.Одновременно испытательное напряжение через регулятор 4 напряжения и неинвертирующий выход. фаэовращателя 1 (с сохранением фазы) поступает на блок 2 сопоставления полярностей мгновенных значений испытательного напряжения и напряжения вторичной обмотки проверяемого трансформатора 11, а через инвертирующий выход фазо30 Применение предлагаемого устройства по сравнению с известным обеспечивает снижение трудоемкости операции контроля, так как производится всего одна установка проверяемого объекта в контактную площадку (это особенно важно в случаях, когда намоточное изделие имеет гибкие выводы и их приходится подпаивать к контрольному устройству), уменьшение случайных ошибок оператора за счет совмещения контрольных операций, повышение быстродействия путем увеличения числа одновременно проверяемых параметров, увеличение степени удобства визуального определения параметров, поскольку производится один замер Кроме того, упрощается весь процесс в целом. Это позволяет автоматизировать процесс измерения. Формула изобретения Устройство для контроля параметровтрансформаторов, содержащее источник 3 13722 вращателя 1 испытательное напряжение в виде вспомогательного напряжения поступает во вторую цепь блока 2 сопоставления полярностей.В связи с тем, что на управляющий электрод первого и второго тиристоров подают напряжение вторичной обмотки трансформатора, в случае согласной намотки первичной и вторичной его 10 обмоток первый тиристор открывается (на два его входа подают синфазные напряжения), что вызывает загорание первой сигнальной лампы, при этом второй тиристор остается в закрытом 15 состоянии, так как на два его входа поданы противофаэные напряжения. Это вспомогательное переменное напряжение преобразуется в постоянное напряжение, которое затем используется 20 для управления включением электромагнитного реле. В свою очередь замыкающие контакты выключателя 10 подключают к вторичной обмотке испытуемого трансформатора нагрузку 13 вместе с 25 индикатором 9 напряжения, служащим для определения величины напряжения вторичной обмотки трансформатора (коэффициента трансформации). Таким образом, индикатор 9 напряжения подключается к проверяемойобмотке только при согласной намоткеобмоток.В результате этого показания индикатора 9 свидетельствуют одновременнокак о величине напряжения вторичнойобмотки (коэффициенте трансформации),так и о фазности обмоток. Дополнительным свидетельством правильности 40произведенной намотки служит такжегорЕние сигнальной первой лампы,В то же время, если намотка выполнена неправильно (т.е., намотка является встречной), то первый тиристоростается в непроводящем положении,а второй тиристор открывается, таккак теперь на входные электроды второго тиристора сравниваемые напряжения поданы в одинаковой полярности.В результате открывания второго тиристора происходит загорание второйсигнальной лампы, указывая на встречный тип намотки (или на неправильнуюраспайку выводов трансформатора 11).Поскольку в данном случае напряжениена аноде второго тиристора ниже порога срабатывания стабилитрона, ток через него не проходит, и исполнитель 464ное электромагнитное реле не срабатывает, вследствие чего подключения индикатора 9 напряжения к проверяемой обмотке не происходит.Таким образом, в каждом из рассмотренных случаев или первый тиристор, или второй тиристор осуществляют сопоставление полярностей мгновенных значений вторичной обмотки проверяемого трансформатора 11 с полярностями мгновенных значений соответственно или испытательного, или вспомогательного напряжения.СЛедовательно, по показаниям индикатора 9 напряжения можно одновременно судить как о величине коэффициента трансформации контролируемого изделия, так и о фазовом сдвиге (он равоняется в этом случае О ) между поступающим на первичную обмотку трансформатора испьггательным напряжением и напряжением, снимаемым с его вторичной обмотки.Последнее позволяет также сделать вывод о типе намотки обмоток индукционного элемента (или правильности распайки его выводов), что для некоторых типов трансформаторов является необходимым и обязательным.Проверка тока холостого хода трансформатора производится известным методом.13722 Составитель В.Шубин Техред А.Кравчук Корректор В.Гирняк Редактор Н.Тупица Заказ 477/37 Тираж 772 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 сигнала, индикатор тока, индикаторнапряжения и фазовращатель, о т -л и ч а ю щ е е с я тем, что, сцелью повышения производительноститруда, в него введены первый, второйи третий регуляторы напряжения, переключатель рода работы, контактнаяплощадка для подключения испьггуемоготрансформатора, выключатель, нагрузка, блок сопоставления полярностей, 10при этом выходы источника сигналасоединены соответственно с входамипервого и второго регуляторов напряжения, выходы которых соответственносоединены с первым и вторым перекидными контактами переключателя родаработы, первый нормально замкнутыйконтакт которого через индикатор токасоединен с первой клеммой контактнойплощадки и первым нормально разомкнутым контактом переключателя рода рабо 46 6ты, второй нормально замкнутый и второйнормально разомкнутый контакты того жепереключателя объединены и соединеныс второй клеммой контактной площадки,третья и четвертая клеммы которой через соответствующие перекидные контакты и нормально разомкнутые контакты переключателя рода работы соединены с входами третьего регулятора.напряжения и выключателя, выходы первого регулятора напряжения соединенысоответственно с входами фазовращателя, первый, второй и третий выходыкоторого соединены с одноименнымивходами блока сопоставления полярностей, выходы третьего регулятора напряжения соответственно соединены счетвертым и пятым входами блока сопоставления полярностей,а выходы выключателя соединены с параллельно включенными нагрузкой и индикатором напряжения,
