Устройство для измерения излучения антенны в поле коллиматора

Устройство для измерения излучения антенны в поле коллиматора, содержащее генератор сигнала, соединенный с облучателем зеркального коллиматора, исследуемую антенну на подвижном стенде, отличающееся тем, что, с целью повышения точности измерений в режиме имитации сигналов низколетящей цели, в него введен дополнительный облучатель зеркального коллиматора, соединенный через управляемый аттенюатор с генератором сигнала, полупрозрачная пластина с исполнительным механизмом и блок управления углом наклона полупрозрачной пластины и аттенюатором, при этом оба облучателя размещены зеркально относительно полупрозрачной пластины, а упомянутый блок управления соединен с исполнительным механизмом, управляемым аттенюатором и подвижным стендом.

Предлагаемое коллиматорное устройство относится к области радиотехники и предназначено для исследования работы антенных устройств радиолокационных комплексов при наличии низколетящих целей в закрытых помещениях.

Известны устройства для исследования работы антенных устройств радиолокационных комплексов в закрытых помещениях. Недостаток известных решений состоит в том, что отсутствует возможность исследования влияния отражений от земли при наличии низколетящих целей.

Известно антенное устройство для проведения антенных измерений патент США 3302205, НКИ 343-703, М. кл. H01Q 19/00 и устройство, описанное в ТИИЭР 12, 1973 г., т.61, стр.20-26, содержащие зеркало с облучателем и СВЧ генератор (прототип).

К недостаткам прототипа следует отнести невозможность имитации волновых фронтов, создаваемых низколетящими целями.

Целью настоящего изобретения является создание устройства, позволяющего имитировать волновые фронты, создаваемые низколетящими целями.

Указанная цель достигается тем, что в устройство, содержащее СВЧ генератор, подключенный к облучателю, электрически связанного с параболическим зеркалом, введены дополнительный облучатель, направление которого образует с направлением излучения основного облучателя угол, близкий к 90°, полупрозрачная для СВЧ пластина, установленная в плоскости, проходящей через биссектрису указанного угла в области пересечения излучений обоих облучателей, направленный облучатель, который подключен к СВЧ генератору, один из входов направленного ответвителя подключен к основному облучателю, а второй - к дополнительному облучателю через регулируемый аттенюатор, счетно-решающее устройство, выходы которого соответственно соединены с входами исполнительных устройств регулируемого аттенюатора и полупрозрачной пластины, причем облучатели и полупрозрачная пластина установлены с возможностью регулировки их взаимного положения и заключены в безэховую камеру с радиопрозрачным выходным окном.

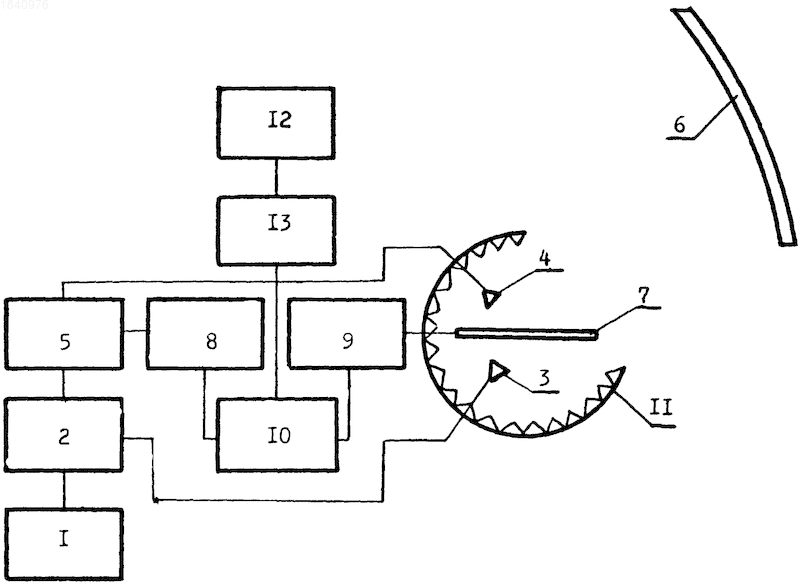

Суть изобретения поясняется чертежом, на котором схематически изображено предлагаемое коллиматорное устройство.

В устройстве, изображенном на чертеже, СВЧ генератор 1 связан с ответвителем 2, первый выход которого подключен к облучателю 3, а второй к установленному под углом, близким к 90°, дополнительному облучателю 4 через регулируемый аттенюатор 5. Между облучателями 3 и 4, электрически связанными с зеркалом 6, в плоскости, проходящей через биссектрису указанного угла, установлена полупрозрачная для СВЧ пластина 7. Регулируемый аттенюатор 5 и полупрозрачная для СВЧ пластина 7 подключены к исполнительным механизмам 8 и 9, входы которых подключены к счетно-решающему устройству 10. Облучатели 3 и 4 и полупрозрачная для СВЧ пластина 7 помещены в безэховую камеру 11.

Антенное устройство 12 исследуемого радиолокационного комплекса устанавливается на поворотном стенде 13, связанном со счетно-решающим устройством 10.

Работает устройство следующим образом. СВЧ сигнал, используемый для проведения измерений характеристик излучения антенн, создается при облучении зеркала 6 основным облучателем 3. СВЧ сигнал, имитирующий волновой фронт иизколетящей цели создается при облучении зеркала 6 облучателем 4. При этом изменение высоты, скорости и направления полета цели обеспечивается при помощи изменения затухания управляемого аттенюатора 5, угла наклона полупрозрачной для СВЧ пластины 7, угла поворота стенда 12, управляемых счетно-решающим устройством 10. Облучатели 3, 4 и полупрозрачная пластина помещены в безэховую камеру 11 с радиопрозрачным окном с целью устранения паразитных отражений от полупрозрачной пластины.

Таким образом предлагаемое устройство решает новые задачи по сравнению с прототипом, позволяет имитировать волновые фронты низколетящих целей в лабораторных условиях, что дает возможность более эффективно и рационально решать вопросы работоспособности радиолокационных комплексов в реальных условиях.

Изготовление предлагаемого устройства не представляет собой особой технологической сложности, а использование в качестве составляющих элементов блоков готовых, относительно недорогостоящих, конструкций не требует больших затрат для доработки опытного образца до промышленного использования.

Изобретение относится к области радиотехники и предназначено для исследования работы антенных устройств РЛС в закрытых помещениях. Устройство содержит генератор сигнала, облучатель зеркального коллиматора и исследуемую антенну на подвижном стенде. Дополнительно в него введены второй облучатель, полупрозрачная пластина и блок управления углом наклона пластины. При этом оба излучателя размещены зеркально. Технический результат - обеспечение возможности имитации сигналов низколетящей цели и повышение точности. 1 ил.
